vivo nex双屏版电池更换教程(vivo NEX双屏版首发图文拆解)

 人阅读 | 作者奔跑的小羊 | 时间:2023-01-14 10:36

科技的进步,使得手机内在的设计变得更为复杂。回想起6、7年前的手机内部结构,和现在手机的内部构造,那正是一个地下一个天上。前段时间拆过的vivo NEX,是我在今天之前、今年拆解过的最困难的手机。而过了今天,这一宝座将会易主,而归为vivo NEX双屏版所有。现在,我们一起来看看,使用双屏设计的vivo NEX双屏版,会给我的拆解带来什么阻碍吧!

先来看一波手机正反面照片。vivo NEX双屏版使用了独特的双屏设计,正反面各有一块屏幕,正面屏幕为6.39英寸、2340 x 1080分辨率,屏占比高达91.63%。第二代零界全面屏设计,使得NEX双屏版的视觉冲击更为震撼。

至于放置在背面的副屏,则为5.49英寸、1920 x 1080分辨率。这块屏幕能作为正常显示与使用的屏幕,并且还能在拍照、游戏的时候用上它。此外,副屏上方三颗摄像模块和星环柔光灯占据了一定的空间。也正是因为两块屏幕+超多摄像头的设计,可以预想到vivo NEX双屏版肯定是不好拆的。

不知道vivo NEX双屏版的内部有没有特殊设计,所以工具也就先准备了常规用的。它们从左到右分别是:十字螺丝刀、六星螺丝刀,撬棒,卡针,薄拆机片,拆机片,卡针,吸盘,防静电手环和电吹风。

开始拆解前说一句,拆机有风险,如果对自己的技术不放心的话,手机出问题了建议还是直接让官方维修吧。

第一步:拆解后盖(副屏)

这一步主要就是拆解后盖,也因为后盖上有着一块副屏,所以......你说拆解副屏也不是不行......

在拆解之前按惯例将手机关机,然后使用手机附送的卡针,将位于手机下方的卡托取出。需要注意的是,不要用其他工具插入卡托孔,以防卡托孔损坏、无法取出卡托。

vivo NEX双屏版充电口两侧有着两颗六星螺丝,直接使用六星螺丝刀将这两颗螺丝卸下。

卸下螺丝之后,使用拆解片,从主屏与SIM卡托位置的角落,插入到主屏和中框的缝隙中。插入到缝隙中后,稍微滑动,将中框(后盖)顶开一点。

在将后盖顶开一点之后,将拆机片再插入一点,并且将它往上部和底部另一侧(如图箭头方向)滑动。

将几个卡扣顶开后,后盖和主屏就完成了第一步分离,可以稍微将后盖和主屏呈90°打开。不过此时不能把后盖开合角度过大或者抬的太高,因为后盖和主屏上还有排线连接,抬得太高容易扯断排线。

另外,拆解平台一定要干净,不能有异物和颗粒。此外,拆解的时候力度不能太大,不然的话可能后盖和手机本体都会变形,甚至屏幕会碎裂。不要划到侧按键开关和卡托位置,前者容易刮坏,后者容易变形。

将后盖上下翻转,然后开始处理排线。先使用十字螺丝,将如图所示的几颗螺丝卸下,并按顺序摆放好位置。

然后按箭头方向,将支架推出。

接下来,使用撬棒,将图中标识的排线电池排线、按键排线、副屏排线、闪光灯排线撬起、断开,其他排线暂时不需要断开。注意,需要优先断开电池排线。

将所有排线断开后,就可以彻底的分离后盖和主屏了。

第二步:拆解电池

vivo NEX双屏版的电池依旧是用了vivo一直以来的快拆设计,可以较为快速的将电池拆卸出来。拆卸电池主要有以下几个步骤,首先要拉起F层薄膜,将薄膜压到另外一侧、与电池完全分开。

然后使用一只手紧紧按住F层薄膜与机身,另外一只手以30°-45°的角度,稍微用力提起拉手。提起拉手后慢慢将电池拉起,注意不要速度过快。

另外一点是,拆卸电池有风险,自己动手也一定要慢,切记不要用尖锐与金属工具撬电池。如果有条件,最好就是去官方售后更换。

第三步:拆解主板

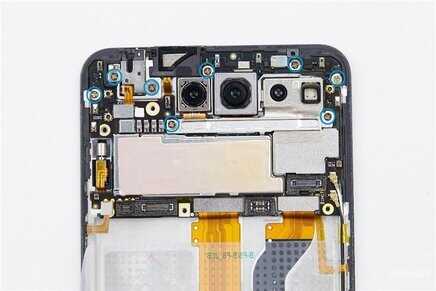

因为结构的关系,vivo NEX双屏版的主板上还使用了几个螺丝固定。要拆解主板,需要使用十字螺丝刀将图中标识的几个螺丝全卸下来。

然后使用撬棒,将尾插排线和主显示屏排线撬起、断开。

旁边的两根同轴线也需要一并断开。

这次vivo NEX双屏版的摄像头和相关传感器的数量众多,要取出主板需要先处理摄像头排线。首先将摄像头排线上的保护支架撬起取出。

耳机插口上的支架也是如此。

把所有摄像头排线断开、再取出主板,耳机插口处的排线也是如此。

将摄像头的所有排线断开后,就可以将主板撬起、取出了。

这块主板的做工和设计,是我看见过的最为整洁、舒服的主板。

第四步:拆解摄像头

将主板取出之后,我们捏住摄像头的排线,缓慢提起,就可以将所有摄像头取出。

这几个摄像头从左到右分别是:

  • 200万像素夜视摄像头,光圈F/1.8,单像素面积2.9μm,主要在光线较暗的情况下参与成像;

  • 1200万像素主摄像头,使用IMX363传感器,光圈F/1.79,单像素面积1.4μm,支持全像素双核对焦以及OIS四轴光学防抖;

  • TOF 3D立体摄像头模块,这不仅仅只是一个摄像头,还有用于接受光信号的传感器。

第五步:拆解耳机插口、马达模组与听筒

使用撬棒尖端顶起耳机插口,取出耳机插口。

然后从FPC排线下方的补强小板处,使用撬棒撬起补强小板。

接着使用撬棒尖端将听筒顶起,然后往右缓慢地将听筒取出。注意不要用力拉扯,这里的FPC排线比较脆弱,用力拉扯可能会扯断排线。

使用撬棒尖端将振动马达顶起,然后缓慢取出。这地方也不能用力拉扯。

第六步:拆解尾插

使用十字螺丝刀,将图中圈出的螺丝卸下。

然后小心的取出尾插排线上的保护挡板。

撬起扬声器支架,并且取出。

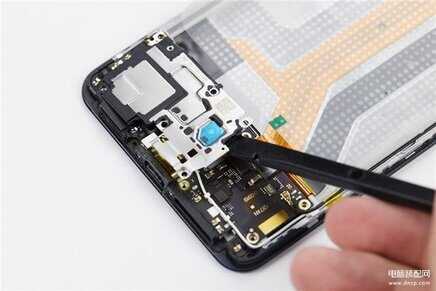

使用撬棒,将图中标识的所有排线断开,包括两根同轴线。

然后缓慢将尾插抬起、取出。

接下来使用撬棒,将右下角的显示屏插口撬起、分离。

取出触屏FPC处的防水硅胶。

第七步:拆解屏幕指纹模块

在屏幕指纹IC处,有一个小小的拆卸口。使用撬棒尖端,从这拆卸口撬起屏幕指纹IC。

在屏幕指纹Holder处,也有一个同样的拆卸口。使用撬棒尖端,从这拆卸口撬起屏幕指纹Holder,并将整个屏幕指纹模块取出。

第八步:拆解双屏

vivo NEX双屏版有正反两块屏幕,其拆解难度是直线上升,损坏的概率会比普通的手机要高很多。所以,如有必要,建议去官方售后找专业人士拆卸。

首先我们拆解主屏,使用电吹风给显示屏四周加热5-8分钟。注意,是要四周加热,不能集中在同一位置加热,不然很容易受热不均匀导致屏幕碎裂。

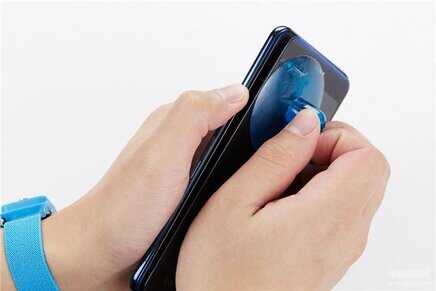

加热到一定时间后,使用吸盘尝试吸起屏幕。

如果可以吸起,那就将整块屏幕分离。

副屏的拆卸方法也是如此,使用电吹风给显示屏四周加热5-8分钟。这次要稍微对上下两部分重点加热。

然后使用吸盘尝试吸起屏幕。

注意,在星环柔光灯附近有很多胶,在拆解的时候需要稍微注意,不要用力过猛。

拆解总结

可以说,vivo NEX双屏版是目前拆解难度最高的手机之一。独特的双屏和星环柔光灯设计,使得它的内部有着更多的排线。而且,NEX双屏版的内部结构比普通手机要来的更复杂,两块屏幕的拆解难度更是比一块屏幕要高的多。所以不是专业人士,千万不要拆解这台手机。一方面,拆解可能会导致失去保修服务;另一方面,拆机不当容易损坏手机。所以如有必要,建议去官方售后找专业人士拆卸。特别是需要更换屏幕或者电池什么的,直接找售后吧,省事。
