温控器的接线，下面是温控器端子结构图

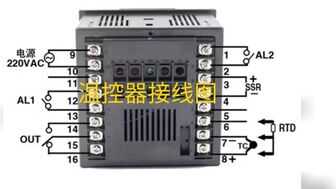

温控器端子结构图



9和10温控器电源输入端，接220伏交流电，12和13，1和2，温控器报警输出电路，串联在报警电路或指示灯电路当中，14，15，16继电器输出端，接继电器线圈，控制温控电路工作或停止，3和4是固态继电器输出端，接固态继电器输入端，6,7,8,三个端子，接热电阻，7和8接热电阻互相短接的两根线，另外一根接6号端子。

二，常用温控电路的组成和工作原理

1，散热控温电路

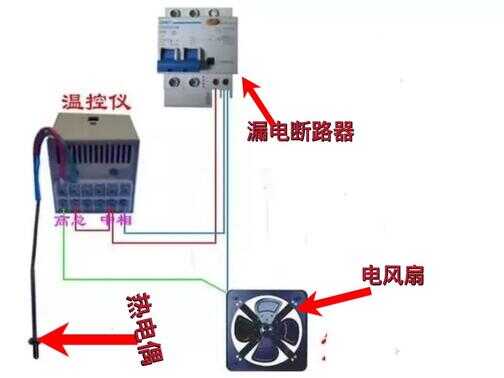

散热控温电路实物图

220伏交流电经过漏电断路器 ，接温控仪电源输入端相和中，中接零线，相接火线，中接总，高接电风扇，火线直接接电风扇，总和高是一对常闭触点，只有热电偶探测到的环境温度低于温控仪的设置温度时断开，环境温度高于温控仪的设置温度时，高处于闭合状态

动作过程：漏电断路器合闸，火线与电风扇接通，零线经过中接到总上，环境温度比设置温度高时，总合高是闭合的，零线和电风扇接通，电风扇运行降温，当环境温度低于设置温度时，总和高断开，电风扇停止运行，

2，加热排气控温电路

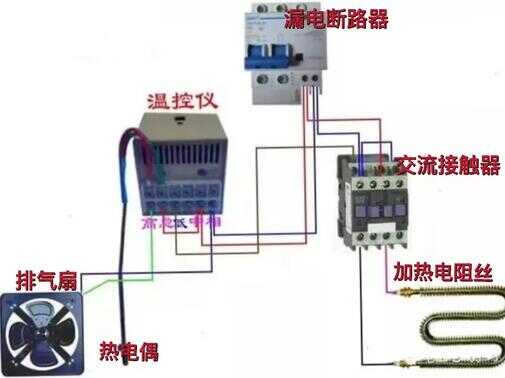

控温排气电路实物图

各器件名称如下图

加热排气电路图

①，电路的接线：

220伏交流电，经过漏电断路器后，分两路，一路接交流接触器的输入端，另一路接温控一的电源输入端中和相，交流接触器的两个输出端，接加热电阻丝，接线端子中和总短接，低接交流接触器线圈A1,线圈的另一接线端子a2接火线，电风扇两个接线端子，一个接温控仪的高，另一个接火线。

②，电路的工作原理：

漏电断路器闭合，温控仪与电源接通，温控器处于工作状态，当热电偶探测温度低于设定温度时，总和低接通，交流接触器线圈回路接通，交流接触器主触点闭合，加热电阻丝与电源接通，电阻丝开始加热

环境温度开始上升，当环境温度高于设定温度时，总和低断开，总和高接通， 由于总和低断开，交流接触器线圈断电，电阻丝停止加热，总和高接通后，排气扇与电源接通，排气扇排气降温，上述分析可以看出，无论是低于设定温度或高于设定温度，温控器都会动作，电阻丝和排气扇交替接通，使温度基本保持稳定。

3，加热控温电路

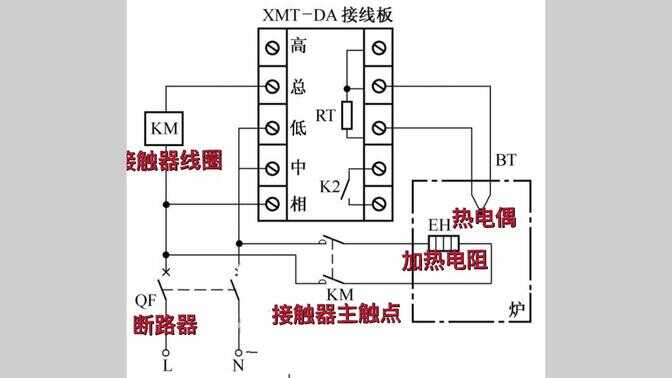

温控器自动控制电路



电路的基本原理

断路器QF合闸，温控器电源输入端分别与电源L和N接通，温控器处于工作状态，当热电偶探测到炉内温度低于设定温度时，总和低接通，电流接通交流接触器线圈，如下图所示

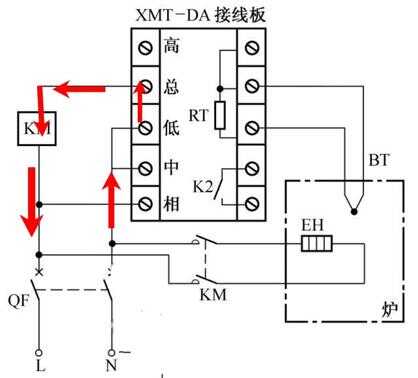

线圈接通方向示意图

交流接触器的主触点闭合，加热电阻接通，如下图，

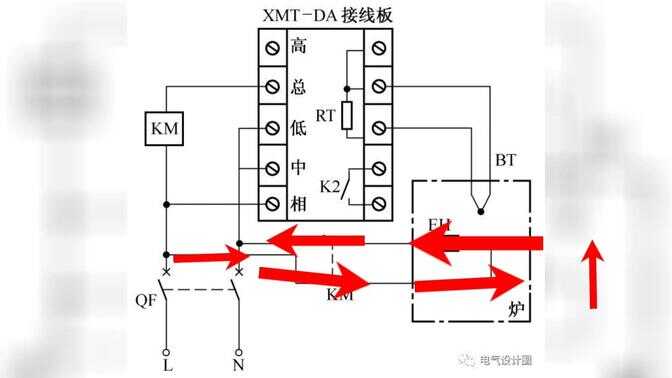

电阻丝接通方向示意图



炉内温度开始升高，但高于设定温度时，总和低断开停止加热，炉温下降，再接通，再断开，使温度在一个合理区间变化。
