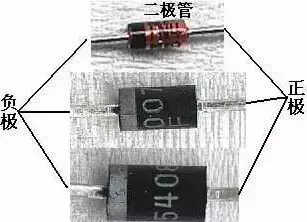

一、普通二极管有色端标识一极为负极；

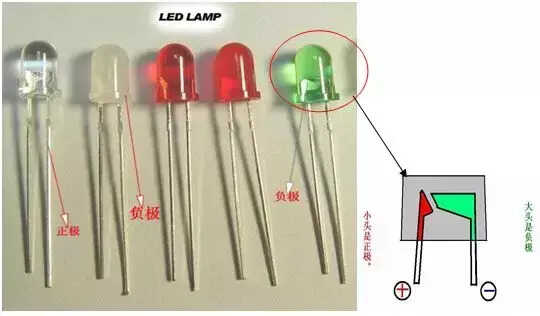

二、发光二极管长脚为正，短脚为负。如果脚一样长，发光二极管里面的大点是负极，小的是正极。有的发光二极管带有一个小平面，靠近小平面的一根引线为负极。



万用表中：红笔接“+”，黑笔接“-”；在测发光二极管时，低阻挡测不出来，可用RX10K档测，两表笔接触二极管的两级。如果电阻较小，黑表笔所接的是正极，电阻较大，黑表笔所接的是负极。发光二极管，若与TTL组件相连使用时，一般需串接一个470R的降压电阻，以防器件的损坏。

三、晶体二极管

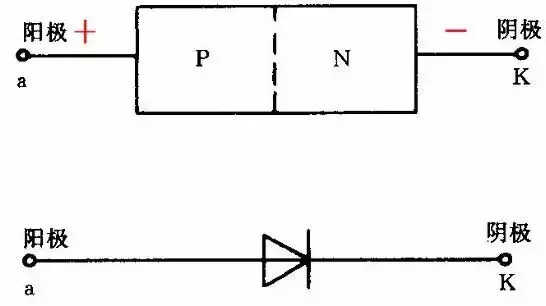

晶体二极管由一个PN结，两条电极引线和管壳构成。在PN结的两侧用导线引出加以封装，就是晶体二极管。晶体二极管的字母符号为V。PN结的导通方向是从P型半导体到N型半导体，即P到N导通（P为正极，N为负极） 。PN结正向导通，反向截至，具有单相导电的特性。

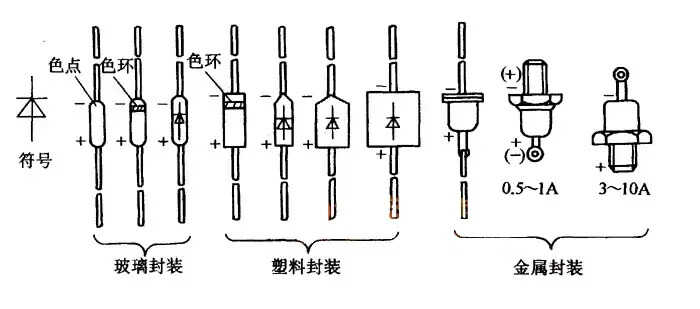

二极管封装及其方向如下图示：



印制板中通过PCB板上丝印来判别二极管方向的方法总结如下：

通常情况下：

1、有缺口的一端为负极；

2、有横杠的一端为负极；

3、有白色双杠的一端为负极；

4、三角形箭头方向的一端为负极；

5、插件二极管丝印小圆一端是负极，大圆是正极。

在立式焊接的情况下原件本体在正极圈里

6、插件发光二极管方孔为第一脚为正极。
