拆解报告:一加 OnePlus Bullets Wireless Z 颈挂式蓝牙耳机

 人阅读 | 作者yiyi | 时间:2024-05-20 00:07

一加 OnePlus Bullets Wireless Z 是一款颈挂式蓝牙耳机,国内版本的产品名是“云耳Z”,拥有多彩配色和20小时长续航。一加 Bullets Wireless Z 延续了云耳系列经典的磁吸开关设计,左右耳机通过磁铁吸附在一起,分开即开机、自动连接配对设备,合上就关机、暂停播放,戴上就听,使用方便。

OnePlus Bullets Wireless Z 采用蓝牙5.0芯片,内置9.2mm大单元,一次充满电可以听20个小时,并且支持一加的Warp闪充功能,充电10分钟用10小时。耳机还支持IP55级防尘防水,有防汗设计,便于运动佩戴;与一加适配机型连接,在打游戏时会自动进入低延迟模式。此外,OnePlus Bullets Wireless Z 还支持在两台配对设备之间快速切换,双击线控上的功能键即可。

今天我爱音频网要拆解的是一加在印度市场推出的OnePlus Bullets Wireless Z Bass Edition版本,其配置与云耳Z基本一致,总续航缩减至17小时,在低音声效上有所增强。下面一起来看我爱音频网的详细拆解吧。

我爱音频网拆解过的一加音频产品有:一加云耳2 颈挂式蓝牙耳机、一加云耳颈挂式蓝牙耳机、一加OnePlus Buds Z 真无线蓝牙耳机、一加OnePlus Buds 真无线蓝牙耳机、一加银耳2T USB-C数字接口耳机。

一、OnePlus Bullets Wireless Z Bass Edition 开箱

包装盒比较有一加特色,红白撞色设计,红底黑字凸显产品名,白底黑色线条凸出产品。我们手上这款是海外版本,产品名“OnePlus Bullets Wireless Z ”;“Bass Edition”低音版本,低音效果突出;“Bass Blue”是产品配色。

包装盒背面有产品特色功能的图例,包括:低音增强、快速充电、17小时续航、通话声音清晰且稳定、防水防汗、磁吸控制。

耳机固定在充电盒内的纸板里,只露出两个磁吸触点。

取出耳机,下面是耳塞和充电线等配件。

OnePlus Bullets Wireless Z Bass Edition 外观展示。颈挂式设计,一侧是线控和主板,一侧是电池。

耳机外侧壳体是亮面设计,内侧是磨砂质感,入耳式设计,硅胶耳塞可替换。

左右两只耳机磁吸在一起时的效果,吸附在一起时即与手机断开连接,分开后就会开机连接手机。不使用耳机时,佩戴起来也比较方便。

线控一侧外观展示,自上至下分别是指示灯开孔、音量+、多功能按键和音量-。

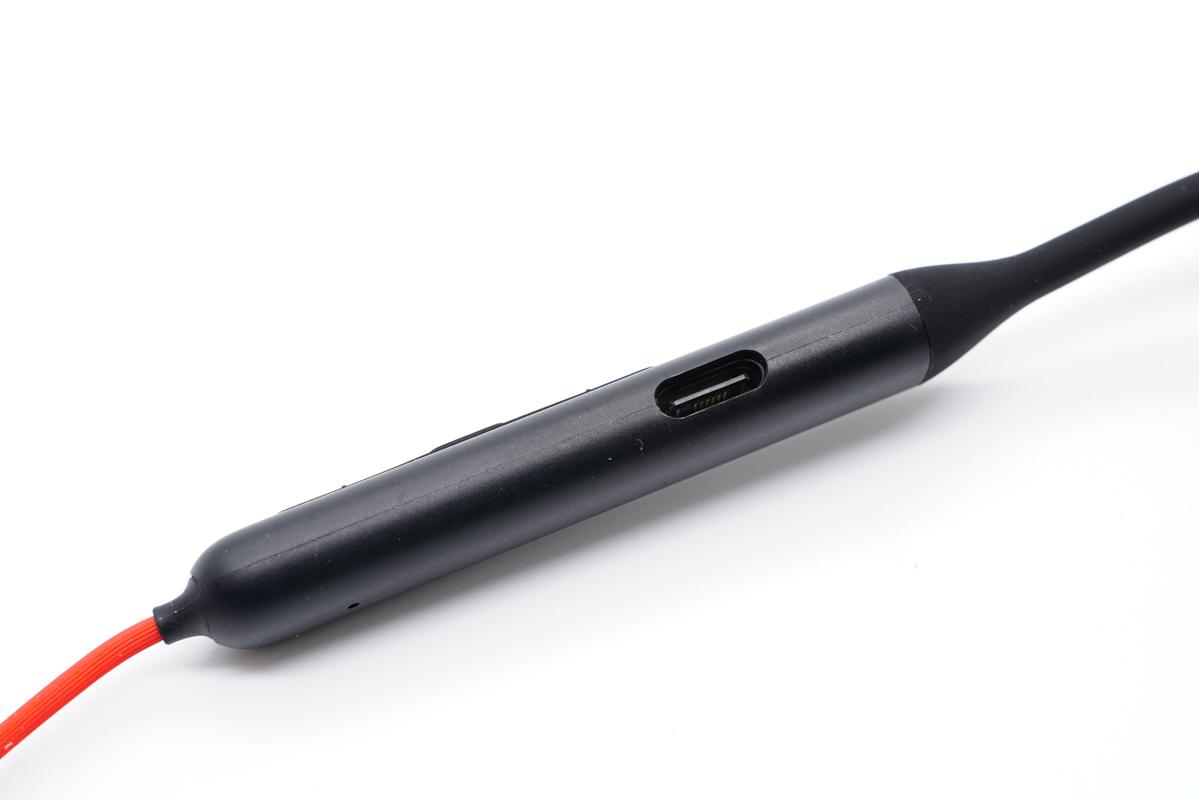

USB Type-C充电接口在侧边位置。

背面的通话麦克风拾音孔。

电池一侧的壳体上印有一加的品牌Logo。

颈带为亲肤的硅胶材质,可以大幅弯折。

线材连接位置的细节处理。

线材上的防滑纹理。

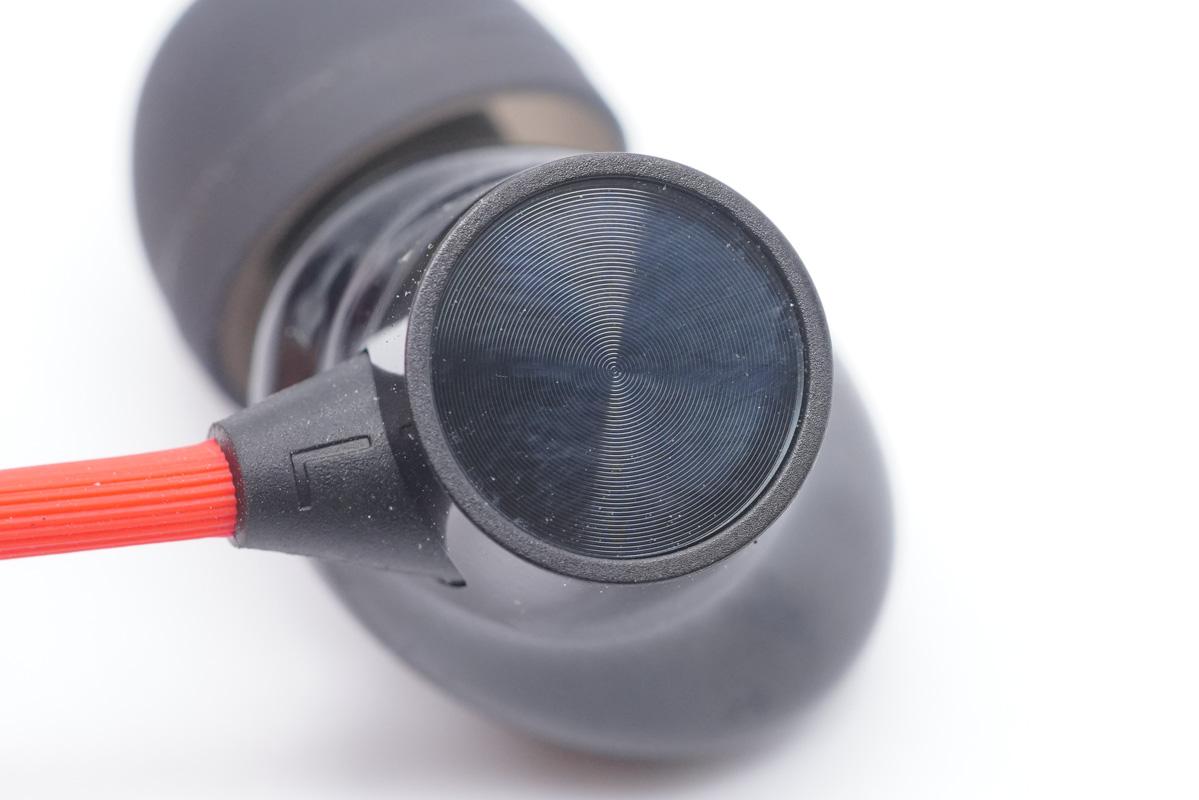

耳机壳体上的CD纹理设计。

导线连接位置的保护设计,防止弯折破损。

壳体上的一处泄压孔,内有红色防尘网。

出音嘴附近的泄压/调音孔。

出音嘴处的红色金属防尘网,阻止异物进入。

耳机整体的重量约25.4克。

二、OnePlus Bullets Wireless Z Bass Edition 拆解

先拆开颈带连接处的壳体,采用胶水固定。

沿壳体缝隙拆开线控部分。

分离内部结构和外壳。

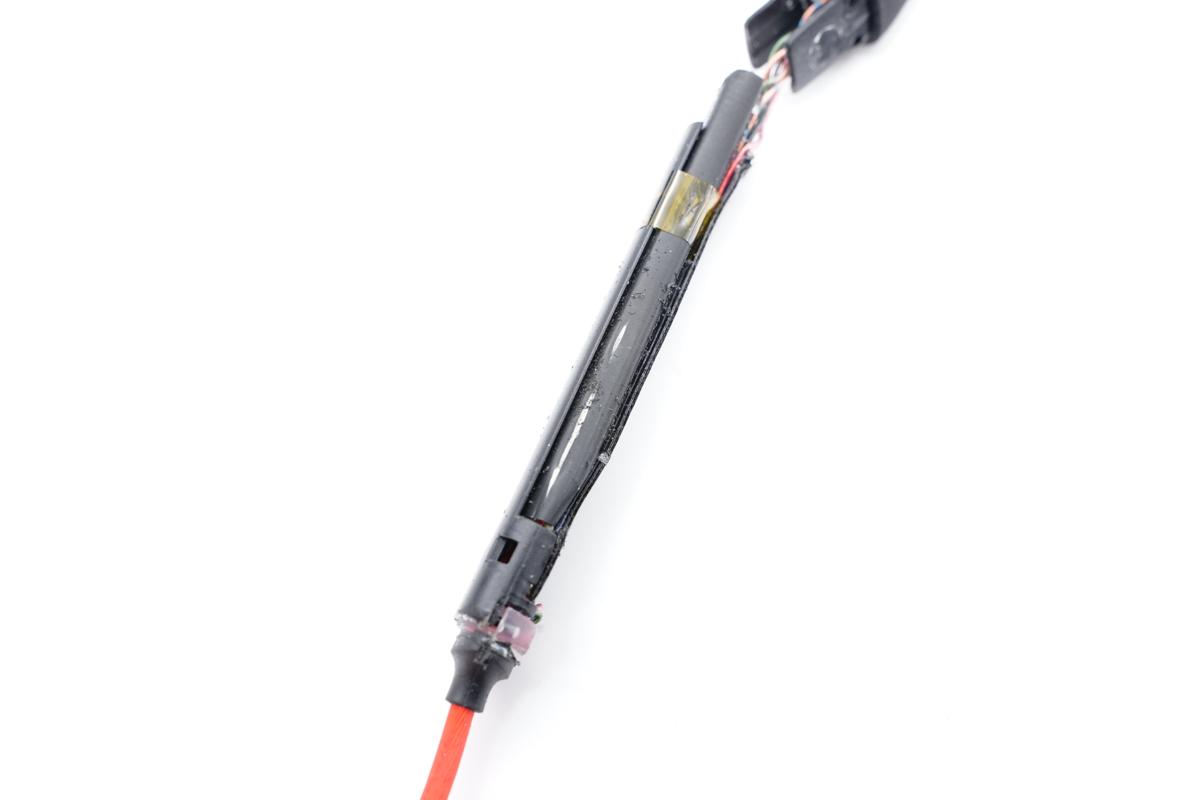

线控内部有一个透明支架固定内部结构,侧边有一条细长的蓝牙天线。

内部结构另一侧展示。

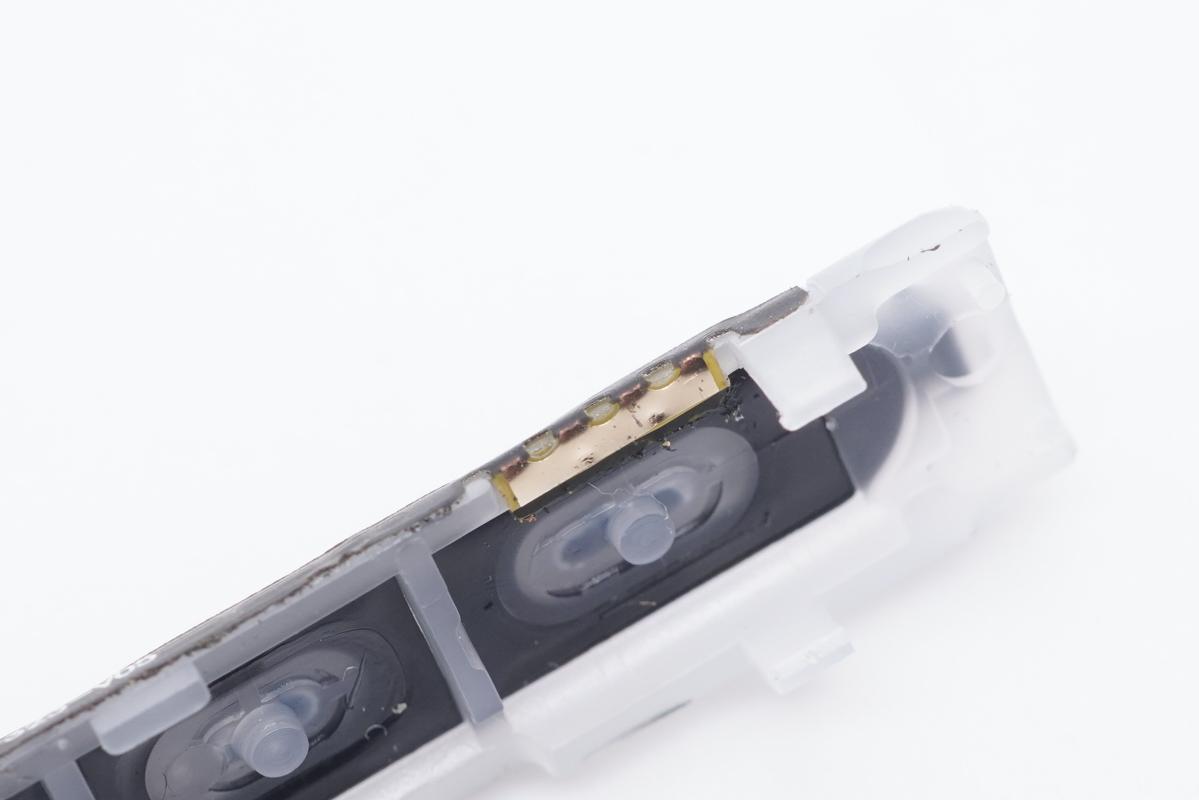

透明支架外侧展示,起到防尘防水的保护作用。

透明支架内侧展示。

蓝牙天线的连接触点。

固定主板的另一黑色支架。

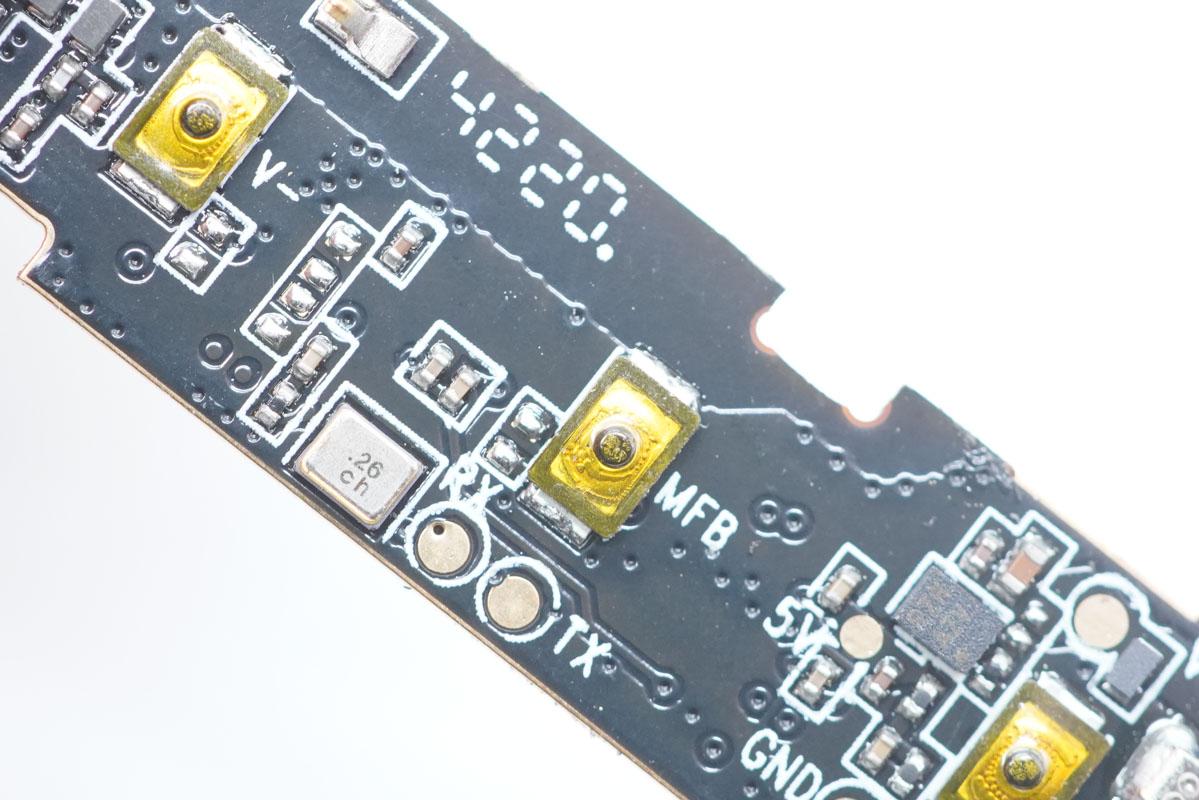

主板一侧电路展示。

主板另一侧电路展示。

USB Type-C充电接口母座,两侧过孔焊接至主板。

针脚处使用蓝色胶水加固。

两颗LED指示灯,白色和红色,线缆连接处有多颗TVS进行静电防护。

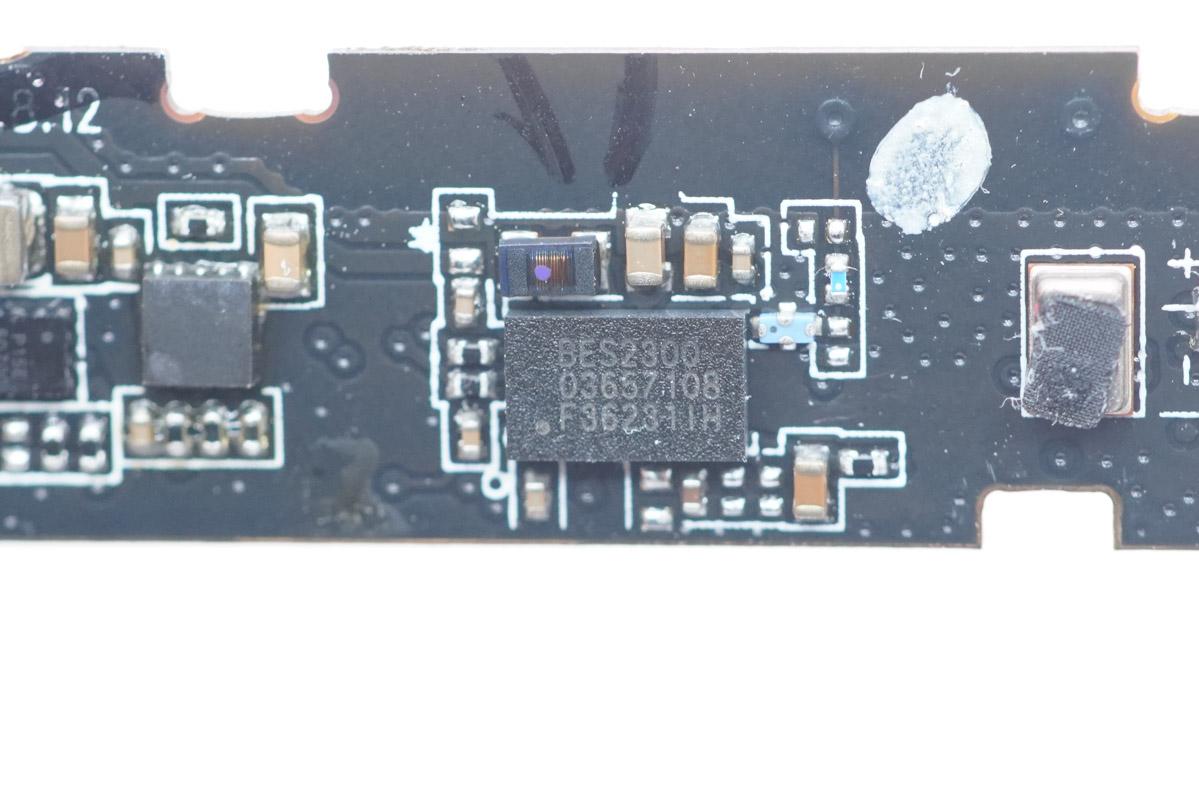

一加 Bullets Wireless Z主控芯片采用的是恒玄BES2300IH,BES2300有多个版本、后缀不同配置也不尽相同。

恒玄BES2300系列支持蓝牙 5.0、IBRT低频转发技术和双模蓝牙 4.2,它还支持第三代 FWS 全无线立体声技术、双麦克风等,支持外接心率传感器、加速度传感器等外接传感器设备和 eMMC 闪存。

据我爱音频网拆解了解到,目前已有华为、三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音等品牌的真无线耳机大量采用了恒玄的方案。

为主控芯片提供时钟的晶振。

连接蓝牙天线的金属弹片。

丝印RZR AZV的芯片。

钰泰半导体ETA4060线性充电IC,DFN2*2-10小封装,带电池接入侦测,输入耐压高达30V,输入带软启动,可限制浪涌电压;充电电流最大1A,并且有100mA、500mA和1A三挡固定可选,亦支持充电通过电阻可调;支持预充电流和充电截止电流可调;充电带jeita,通过NTC多段调节充电电流,以保护电池;预充安全时钟30分钟和快充10小时安全时钟。

据我爱音频网拆解了解到,目前已有包括漫步者、万魔、小米、紫米、realme、百度、摩托罗拉、JVC、杰士、松下、JBL等知名品牌的音频产品大量采用了钰泰半导体的电源管理芯片。

钰泰半导体ETA4060详细资料。

丝印P15E 50700的快充充电芯片。

贴片按键特写。

硅麦拾音孔上有一层保护网。

镭雕R040 AC2F的MEMS硅麦,通话时拾取人声。

继续拆解,拆开电池一侧的壳体。

电池仓内部结构正面展示。

内部结构侧边展示。

内部结构背面展示。

内部的导线依次排开固定在胶纸上。

导线的焊点集中在一块PCB上,便于组装焊接。

电池型号BLE872,额定容量129mAh/0.496Wh,充电限制电压4.4V,标称电压3.85V。制造商:重庆市紫建电子股份有限公司。

电池另一面展示。

沿合模线拆开耳机腔体,接缝处使用大量胶水密封。

取出扬声器单元。

前腔内部结构展示。

动圈单元振膜一侧特写。

动圈单元磁铁一侧特写。

动圈单元的直径约9.1mm。

右侧耳机的外壳内有霍尔开关,利用磁场变化协助检测耳机的吸合状态来开关机。

拆解全家福。

我爱音频网总结

OnePlus Bullets Wireless Z Bass Edition是一款颈挂式蓝牙耳机,颈带为亲肤的硅胶材质,佩戴舒适,可以任意弯折以应对各种使用习惯;耳机与颈带连接的线材外面有防滑纹理,耳机和线控支持IP55级防尘防水,内有防护措施,整体品质较好。

耳机的主控芯片是恒玄BES2300IH,支持蓝牙5.0,有一颗硅麦用于通话拾音;动圈单元的直径约9.1mm,在音效处理上增强了低音效果;耳机通过USB Type-C接口充电,钰泰ETA4060带电池接入侦测,输入耐压高达30V,搭配一颗快充充电芯片;软包电池来自重庆紫建,电池容量129mAh。特色的磁吸开关功能依靠霍尔开关搭配主控芯片实现。
