Z490主板首测解析 对比上代提升了什么?

 人阅读 | 作者xiaolin | 时间:2023-11-18 21:02

2020年4月30日,英特尔解禁了今年重磅新品:400系列芯片组,包括Z490、B460、H410,这些全新的芯片组是专门为英特尔桌面端十代酷睿处理器所准备,比起上代的主板,这次400系列主板最大的改变就是更换了插槽,LGA1200插槽的加入意味着400系列芯片组已经不能搭配前代(8、9代)酷睿处理器来使用,用户需将板U整套升级才可以使用。

Z490主板

01 华硕ROG MAXIMUS XII EXTREME外观

笔者这次拿到了华硕ROG MAXIMUS XII EXTREME(简称ROG M12E)主板,这款主板基于这次400系列的旗舰Z490芯片组打造,EXTREME也是华硕ROG系列中的旗舰型号,专门为信仰发烧游戏玩家打造。ROG M12E的供电这次也达到了16相,与HEDT平台的X299系列旗鼓相当了,而且最新的WiFi6网卡、万兆网卡、8层PCB以及双雷电3接口这款主板都支持和拥有,此外各种ROG独家黑科技也都应有尽有,可谓是诚意满满。

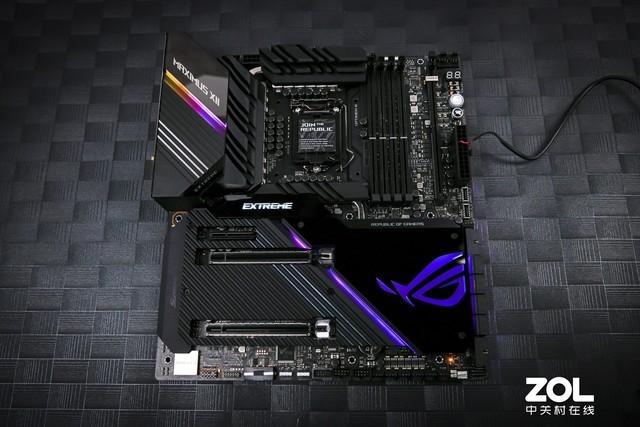

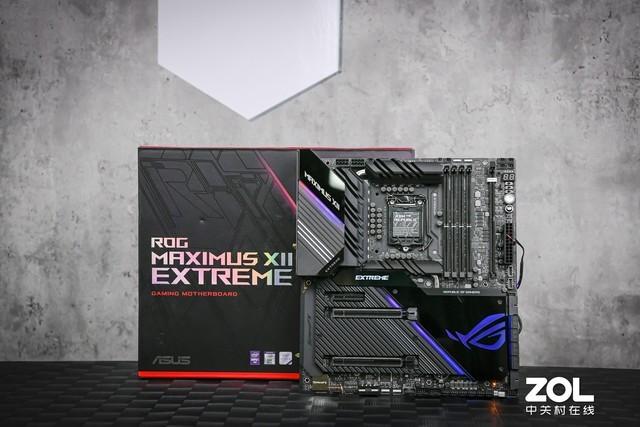

华硕ROG MAXIMUS XII EXTREME

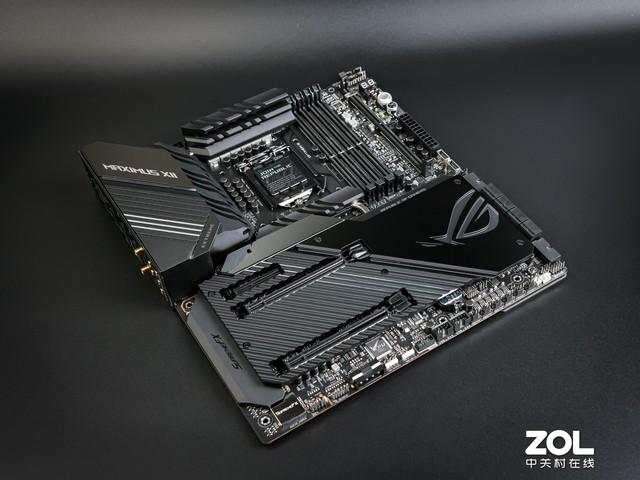

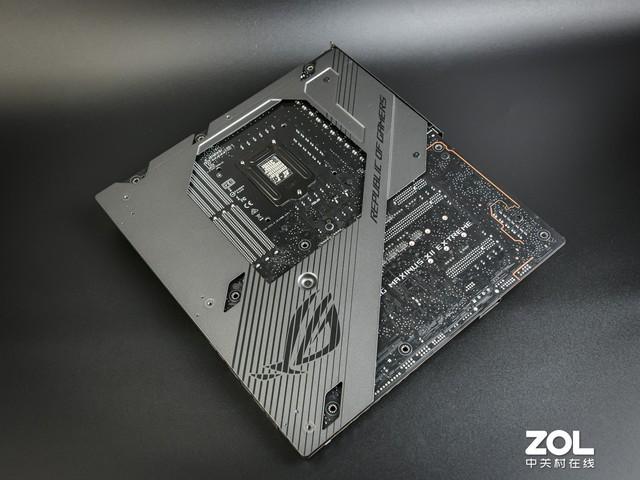

华硕ROG MAXIMUS XII EXTREME这次使用了全覆盖式散热,从VRM区域到M.2再到南桥芯片组全部被ROG金属散热装甲覆盖,这可比上代M11E厚实了不少,而且ROG M12E在主板背部也覆盖了大面积的金属背板,除了能起到很好的保护作用,因为金属的导热性强,还有一定的辅助散热能力,同时背板还加入了RGB灯光。

金属背板

在I/O接口上方的灯光区,这次华硕ROG MAXIMUS XII EXTREME做的比较低调,没有有光污染,主板的整体的灯光也与其他ROG系列主板一样支持AURA SYNC神光同步,因为板载第二代可编程ARGB灯带接针,它可与其他设备一起进行灯效联动,

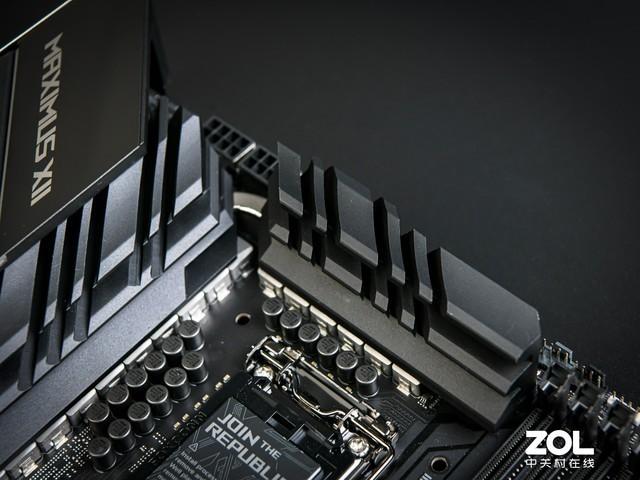

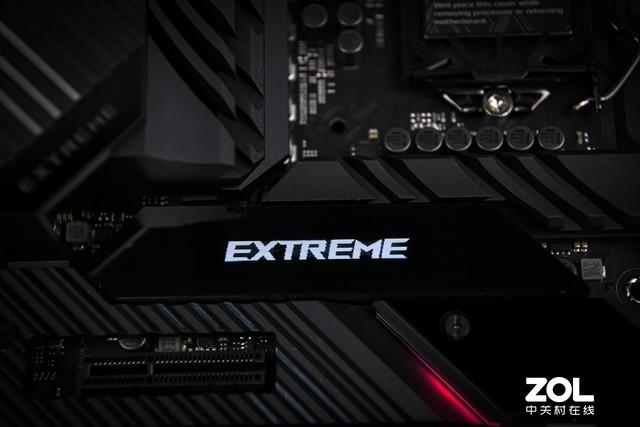

这次华硕在VRM散热上下了很大功夫,十代酷睿旗舰酷睿i9-10900K拥有5.3GHz的最大睿频能力,对主板供电和散热都有很高的要求,为了保证用户能充分发乎十代酷睿的性能,这次华硕ROG MAXIMUS XII EXTREME准备了两个超大散热鳍片并且使用了U形热管链接,散热器鳍片下方也准备了高品质导热贴,来降低MOSFELT的发热。

散热鳍片

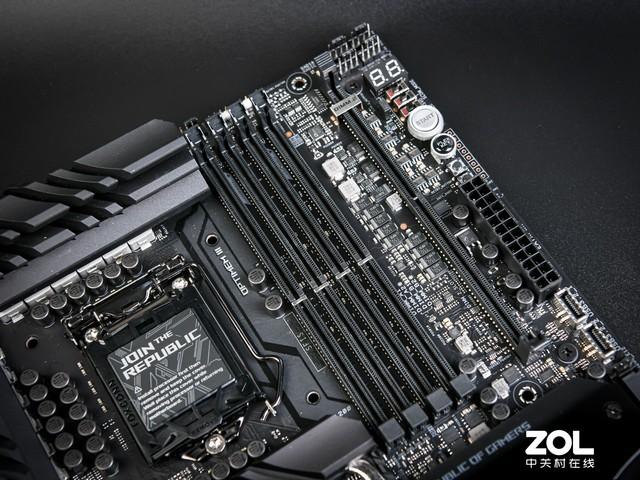

华硕ROG MAXIMUS XII EXTREME准备了4根内存插槽,最大支持128GB,因为使用了华硕特有的OptiMemIII 第3代内存优化技术,这次内存在超频后频率可达DDR4 4800MHz+,OptiMemIII 第3代内存优化技术相当强大,M11E的时候还只是第二代,这项技术可以提高信号完整性,减少干扰信号,并且提高内存兼容性和超频空间。

内存插槽

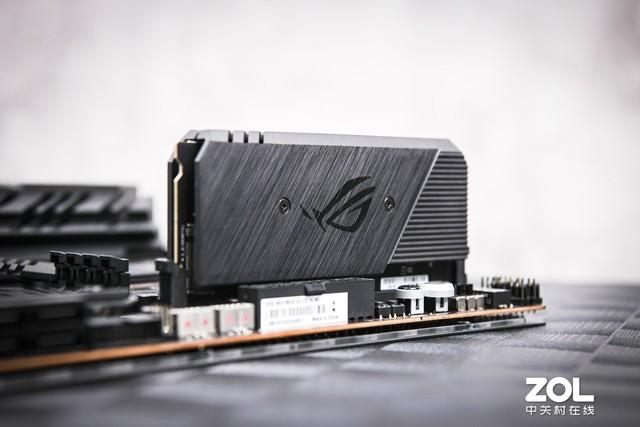

内存插槽旁边是一个ROG DIMM.2插槽,在配件中你会找到一个 DIMM.2转接口,里面可以拓展额外两个M.2插槽。

ROG DIMM.2

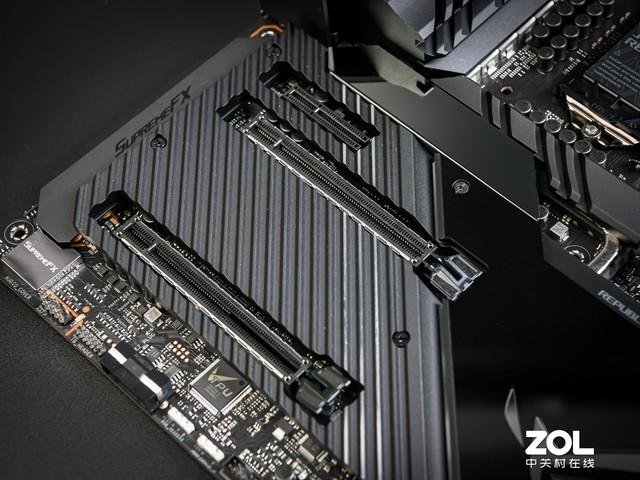

与上代不同的是,华硕ROG MAXIMUS XII EXTREME这次只有两个PCIE长插槽,均为X16模式,而且均装备了金属保护装甲,防止显卡插拔意外造成损坏,取消了上代不带金属装甲的PCIE 3.0x4插槽,应该是分给了SATA通道。

显卡插槽

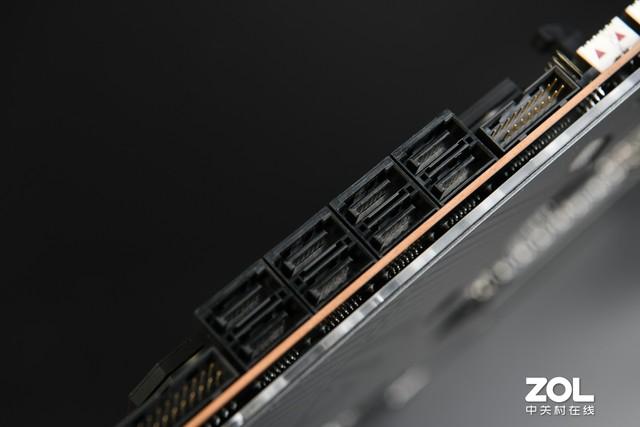

因为这次华硕ROG MAXIMUS XII EXTREME拥有了8个SATA接口,上代M11E只有6个。 而M.2插槽隐藏在了散热装甲下方,算上DIMM.2模块的两个M.2插槽,这款主板总共拥有支持4个M.2接口。

华硕ROG MAXIMUS XII EXTREME

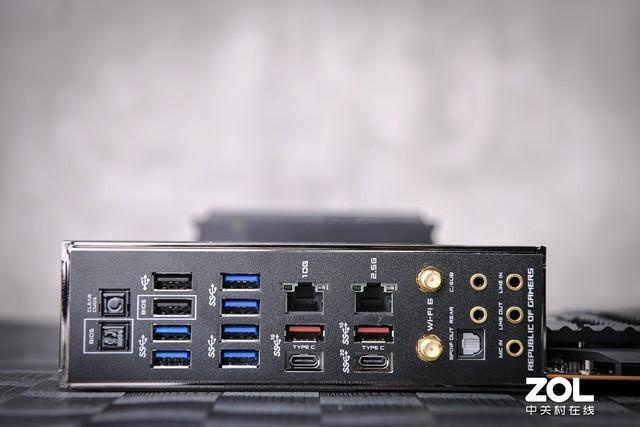

这款主板在I/O区域预装了ROG一体化I/O背板,拥有防尘防静电的效果,拥有2个USB 2.0接口,6个USB 3.2 Gen 1接口,2个USB 3.2 Gen 2接口,一个USB 3.2 Gen 2x2 Type-C接口以及USB 3.2 Gen 2 Type-C接扣,还用用于BIOS还原的快捷按钮和最新的WIFI 6接口也都在这里

I/O接口

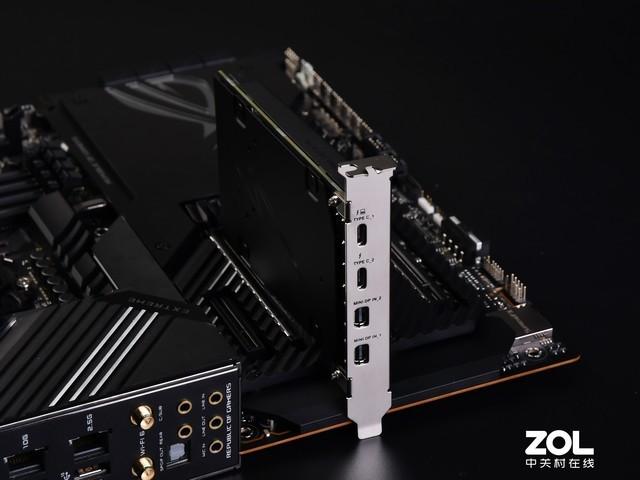

华硕ROG MAXIMUS XII EXTREME这次还特别在配件中准备了雷电3扩展卡,雷电3接口在外观上和USB Type-C无异,支持正反插,非常方便,此外雷电三传输速率高达40Gbps,是USB 3.1 Gen 2(10Gb/s)的4倍,雷电3接口特点是一口多用、化繁为简,这让M12E如虎添翼,为内容创作以及多屏互联等工作提供极大助力。

雷电3扩展卡

这次华硕ROG MAXIMUS XII EXTREME一个LiveDashOLED系统状态显示屏,2英寸大小,不仅可以监控CPU温度、频率、风扇转速、故障诊断等信息,还支持显示个性化图文信息。

LiveDashOLED

华硕ROG MAXIMUS XII EXTREME在内的ROG系列这次加入了AI智能优化技术,可以看做上代的AI智能超频超级加倍板,不仅包括了AI智能超频还额外加入了AI智能散热以及AI智能网络。

AI智能超频技术我们不陌生了,这项技术可以根据当前平台散热系统、供电系统以及CPU提供合适的配置方案来超频,并且通过机器学习推荐配置方案相关设置。

而华硕AI智能散热可以可更精密地控制风扇和温度,减少系统风扇噪音,把握静音和散热的平衡点,AI智能网络则可高效优化你的网络设置。通过智能分来优化网络,降低游戏延迟。并且还可以根据你的使用偏好,智能调整应用带宽,确保网络使用稳定快速,还拥有智能学习的能力。

02华硕ROG MAXIMUS XII EXTREME拆解

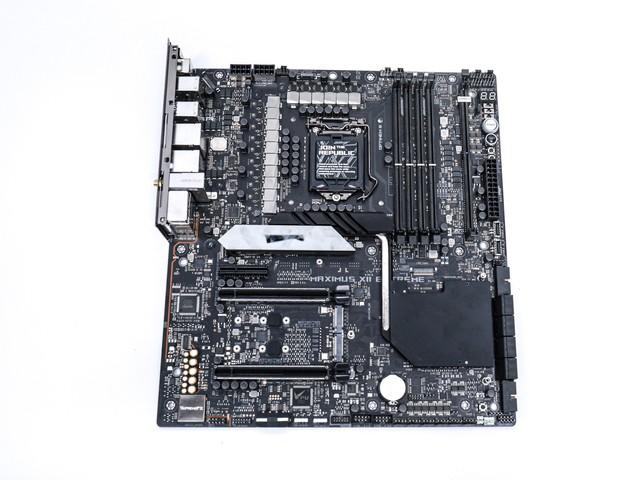

我们对ROG MAXIMUS XII EXTREME进行了拆解,因为全覆盖式散热装甲的加入,这次的拆解还是稍微有些费力,这款主板的大小是30.5cm x 27.7cm,是EATX大小,购买时要注意兼容的问题。

拆解

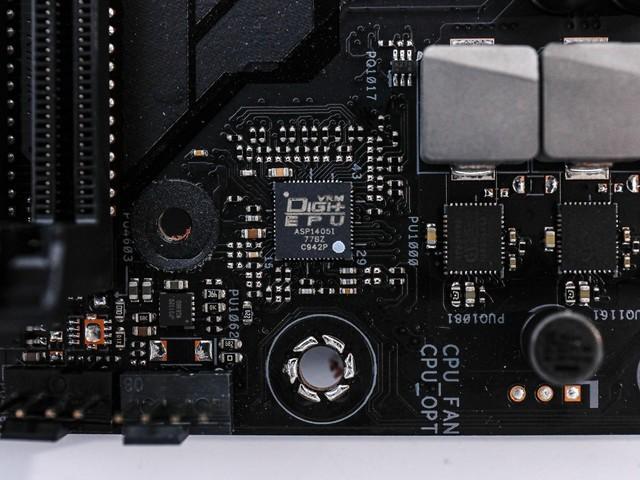

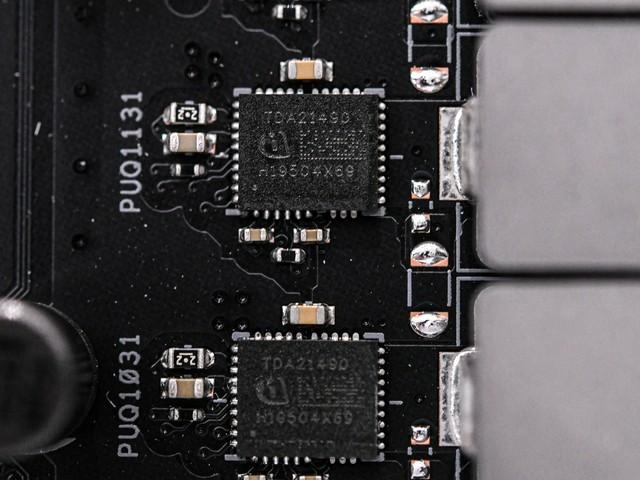

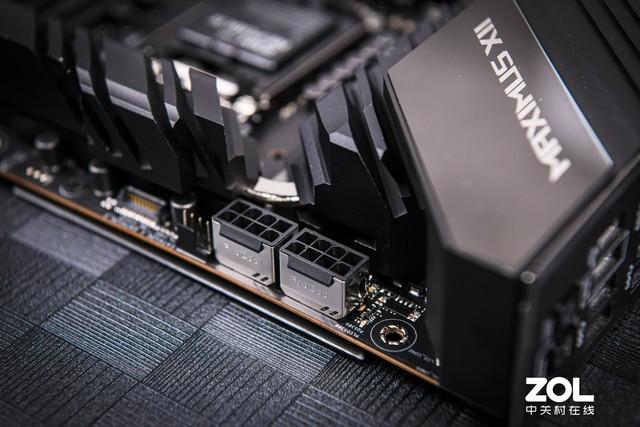

ROG MAXIMUS XII EXTREME供电十分强大,总共拥有16相供电,PWM控制器使用了ASP14051是英飞凌IR35201的华硕定制版,在上代的ROG高端主板中也经常见到,MOSFET也是英飞凌出品的TDA21490,单相电流输出高达90安培,意味着这款主板的总共点达到了惊人的1440安培,是目前顶级的主板供电方案,基本赶上HEDT平台的主板了。同时在供电接口上这款主板使用了ProCool II高强度电源实心接口,还有金属装甲保护,保证了供电稳定。

ASP14051

TDA21490

供电接口

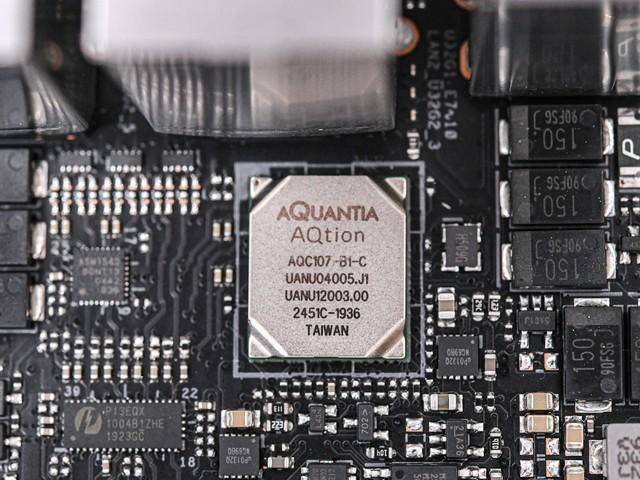

在网卡上这款主板搭载了AQUANTIA出品的AQN-107万兆网卡以及Intel I225-V 2.5Gb网卡,此外还板载了最新的WiFi6无线网卡。

AQN-107

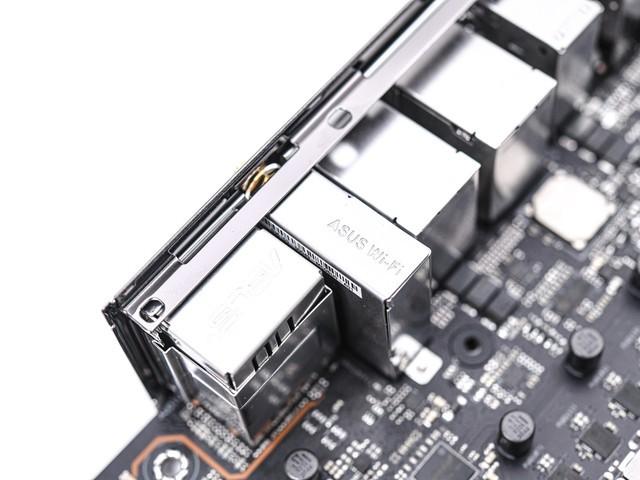

WiFi6无线网卡

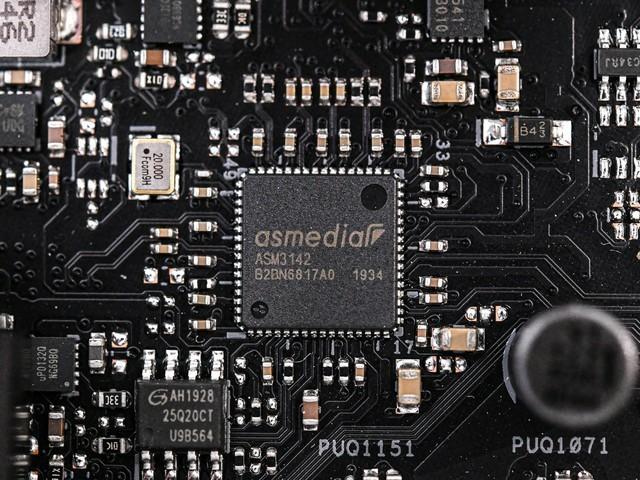

USB 3.1控制芯片是ASMedia的ASM3142。

ASM3142

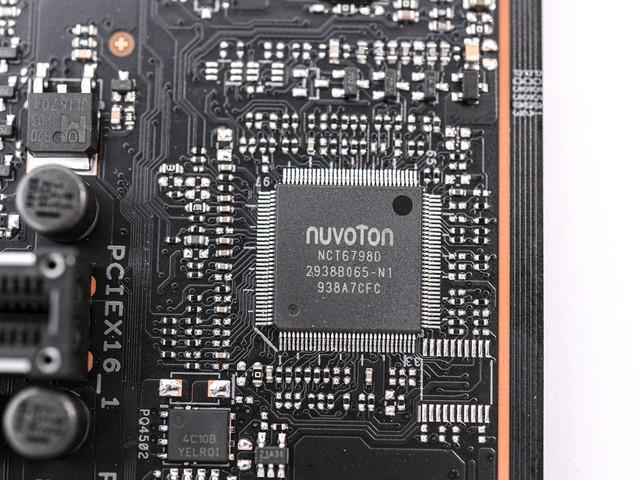

监控芯片使用了NUVOTON家的NCT6798D。

NCT6798D

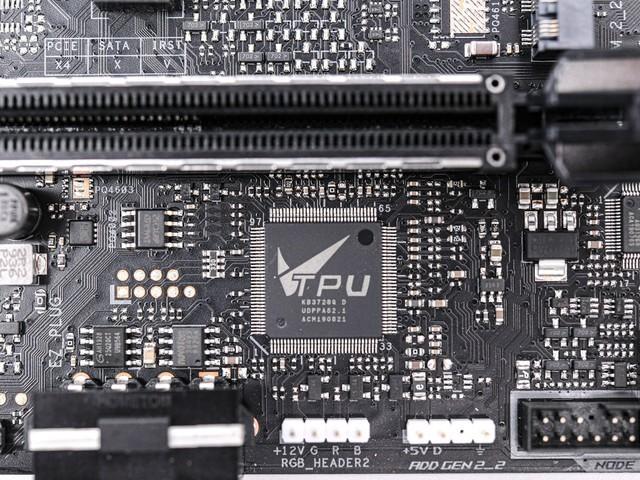

TPU芯片型号为ACM90821

TPU芯片

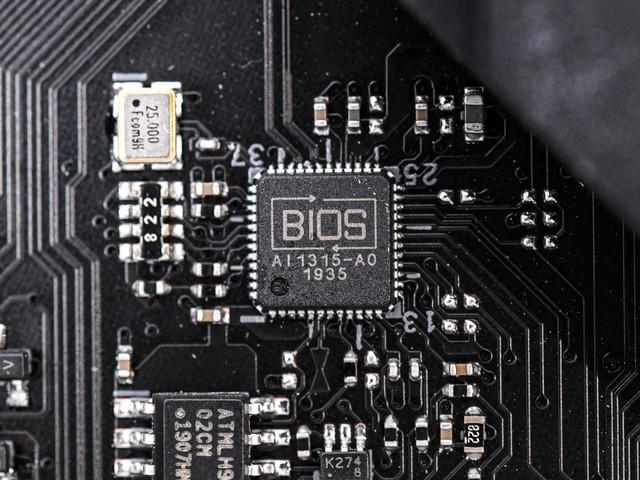

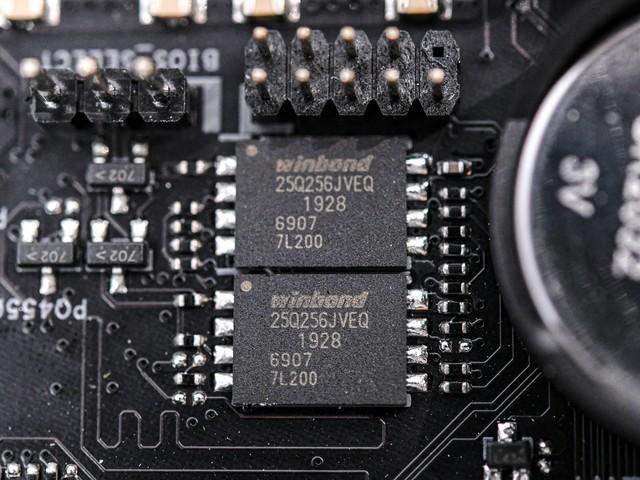

这款主板还使用了双BIOS设计,芯片是两个WINBOND W25Q256JVEQ,而用于USB BIOS Flashback技术的芯片型号为AI1315-AO。

AI1315-AO

W25Q256JVEQ

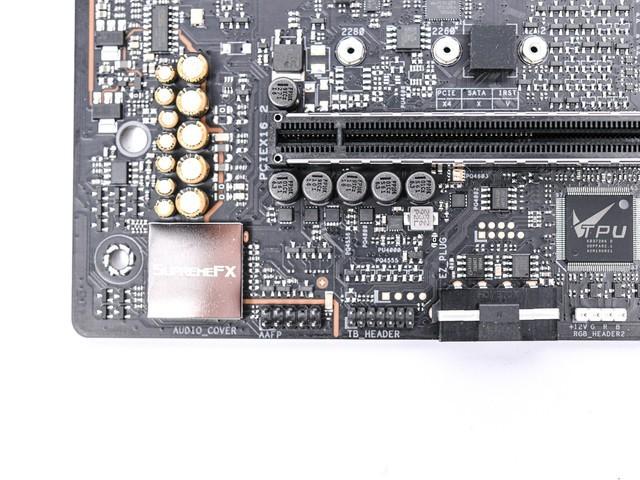

在音频上,这款主板使用了我们熟悉ROG SupremeFX S1220,支持7.1 s声道,具有听声辩位的能力,并且使用了ESS ES9023P DAC 作为解码。

ROG SupremeFX S1220

总的来说,这次华硕ROG MAXIMUS XII EXTREM确实下了血本,做工用料都达到了新的高度,90A的单相输出相当令人期待,AI智能优化技术等黑科技也一应俱全,软硬兼施法力无边。

03 总结

华硕作为全球主板的领导品牌,ROG系列的产品一直受到全球各地游戏发烧友的追捧,华硕ROG MAXIMUS XII EXTREME等ROG新品Z490的推出,WiFi6网卡、万兆网卡、8层PCB以及双雷电3接口和各种独家黑科技的加入,让我们再一次见识到了华硕的实力,遗憾的是目前十代酷睿的性能还没有解禁,我们现在还不能将这款主板的全部实力展现出来,不过16相总供电和单相90A的的电流输出可以预见这款主板在超频时的潜力,嗯,当然价格我也已经有感觉了。

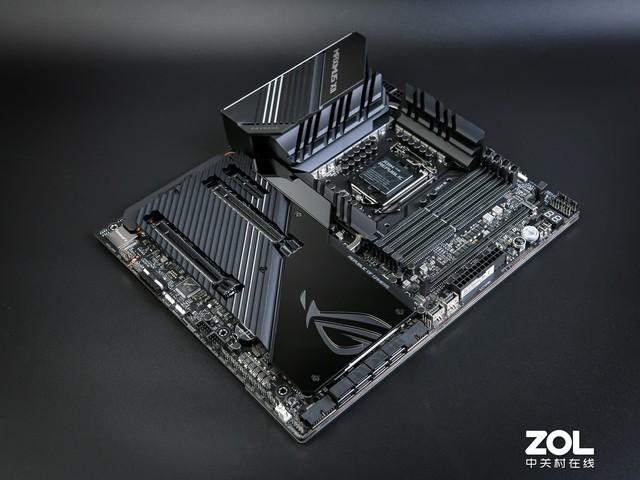

华硕ROG MAXIMUS XII EXTREME

虽然华硕今天虽然发布了ROG玩家国度、ROG STRIX猛禽、TUF GAMING电竞特工、PRIME大师,以及全新推出的PRO ART创艺国度系列近20款新品Z90主板,但这些主板还是要等到5月6日才开始预售,大家可以期待一下。

不过Z490整体毕竟是是旗舰芯片组,虽然对于高端的十代酷睿还是得需要这个芯片组主板才能发挥实力,但如果你对高端主板不感兴趣也不用担心,后续还有中端性价比和入门的B460、H410会发布,可以搭配酷睿i3和i5处理器使用,不是游戏发烧友的话,现在也不必着急购买。
