主板接线怎么分正负(电脑主板接线法详解)

 人阅读 | 作者奔跑的小羊 | 时间:2023-03-22 16:41

好多网友反映说电脑主板有好多接口,自己想拆下来整理下,不知道怎么装回去,电脑组装机小白也不懂,下面跟着小编为你解答。

这是华硕主板接线口,如下图所示

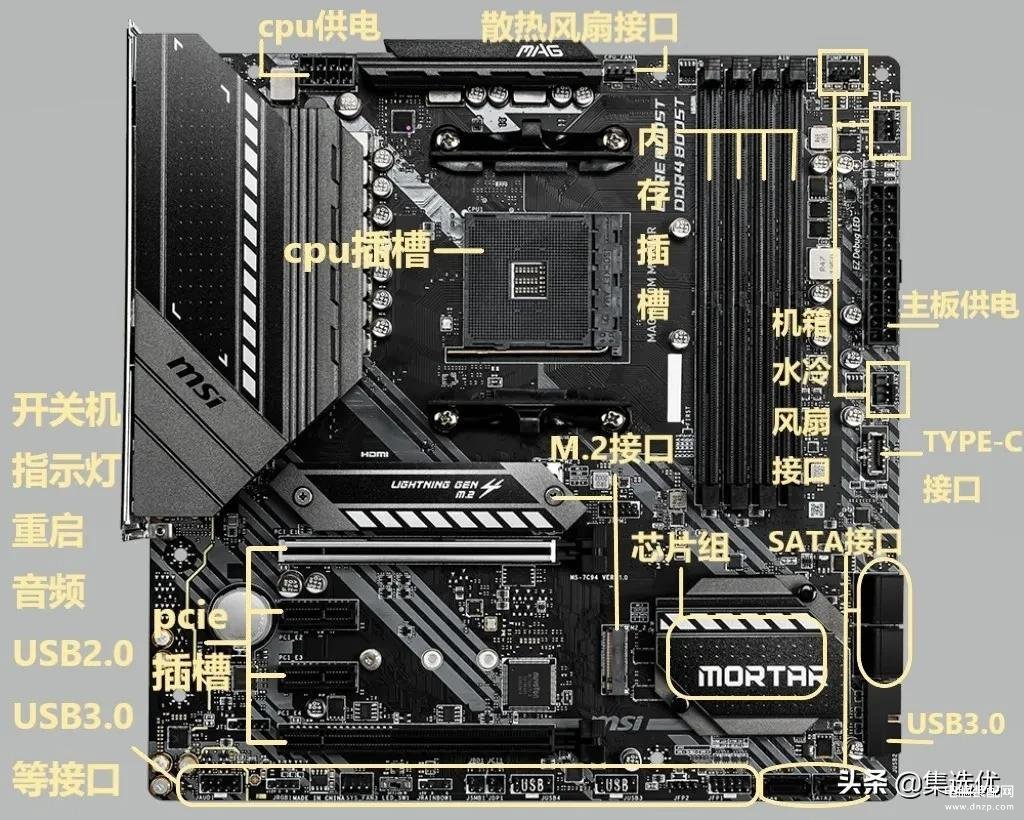

主板的主要接口可以大致分为四大类,即硬件接口、电源接口、机箱前置接口、后置I/O接口。



硬件接口包括:

CPU插座、内存插槽、显卡插槽、M.2插槽、SATA插槽、其他PCIE插槽、风扇接口。

电源接口包括:

CPU 4+4Pin供电、主板24Pin供电、PCIE辅助供电。

机箱前置接口:

开机重启键及硬盘指示灯、USB2.0接口、USB3.0接口、音频接口。

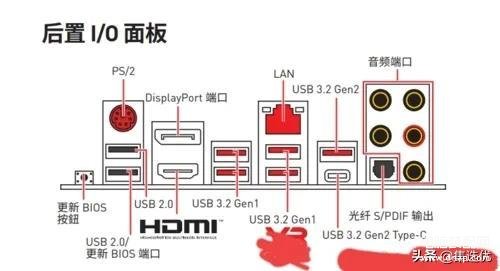

后置I/O接口:



USB接口、视频接口、网线接口、音频接口

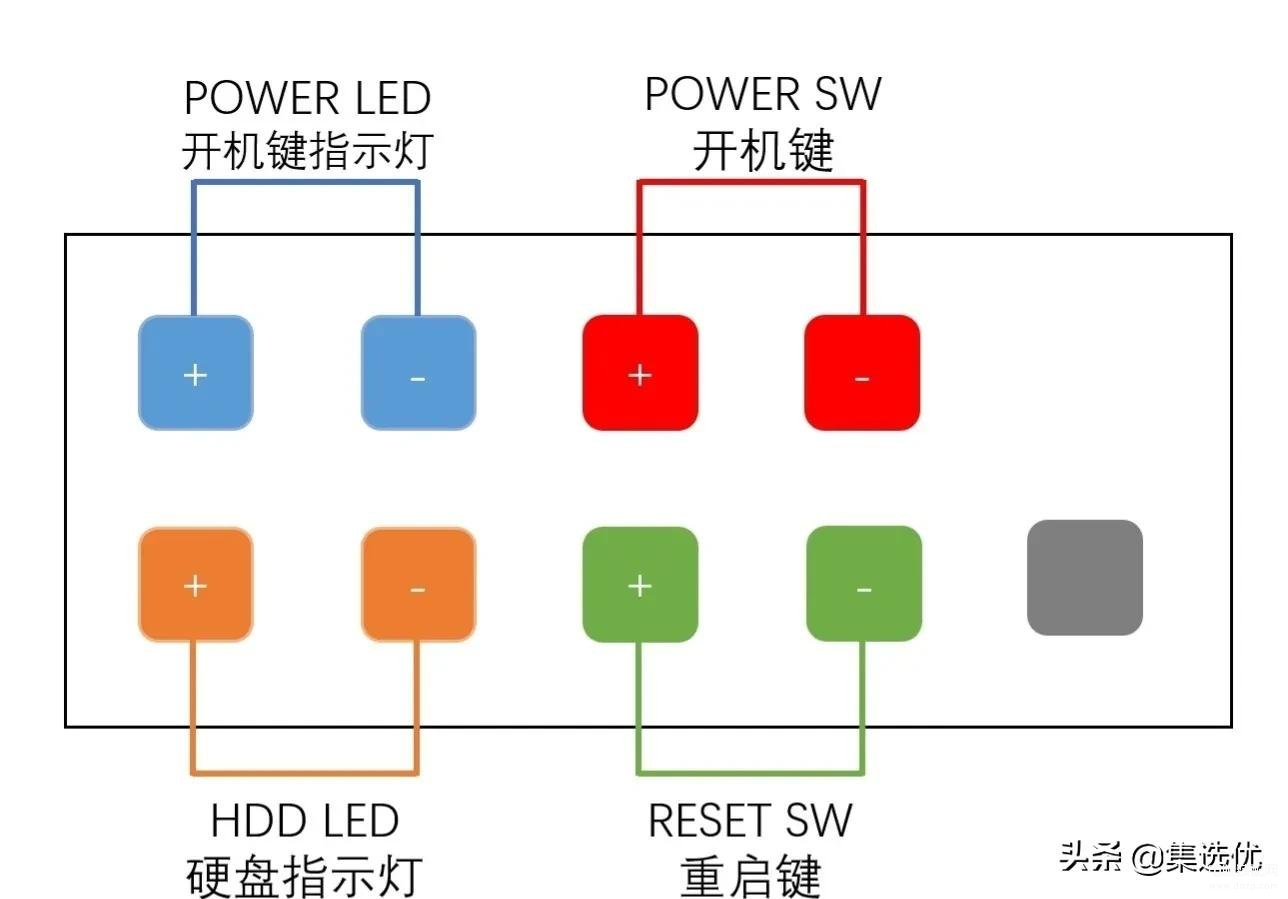

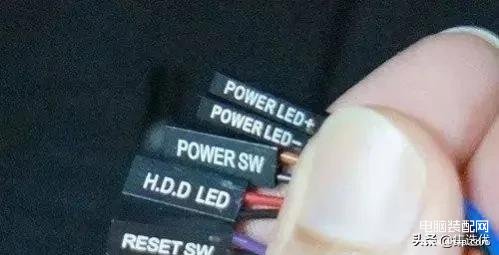

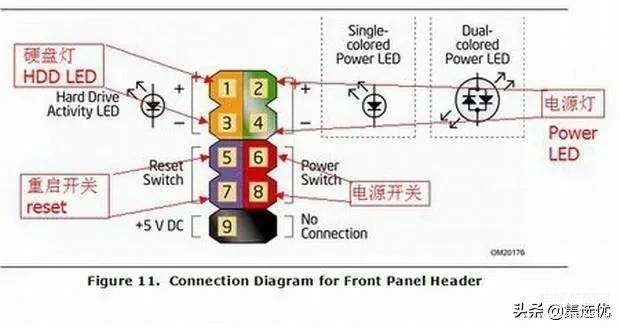

这是前面板插线接口,插口线一般都有提示的,主板的Power(电源开关)、Reset(重启开关)这几种设备是不分方向的,只要弄清插针就可以插好。而HDD LED(硬盘灯)、POWER LED(电源指示灯)一定要插正确,区分正负极即可。如下图所示



一般容易出错是前面板连接线,下面是详细介绍前面板图文

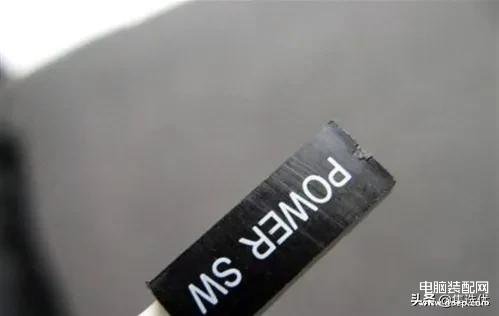

电源开关:POWER SW,如下图所示



英文全称:Power Swicth

别名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等

功能:机箱前面的开机按钮

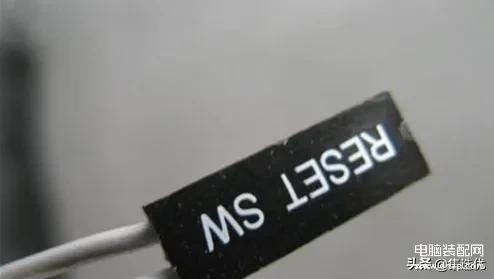

复位/重启开关:RESET SW如下图所示



英文全称:Reset Swicth

别名:RESET、Reset Swicth、Reset Setup、RST等

功能:机箱前面的复位按钮

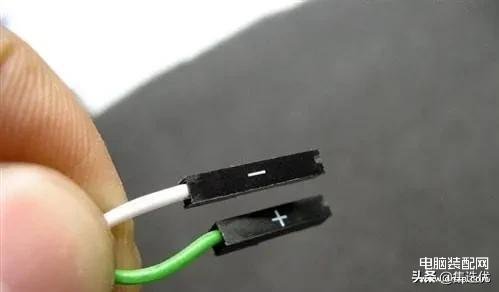

电源指示灯:+/-如下图所示



别名:POWER LED、PLED、PWR LED、SYS LED等



硬盘状态指示灯:HDD LED如下图所示



英文全称:Hard disk drive light emitting diode

别名:HD LED

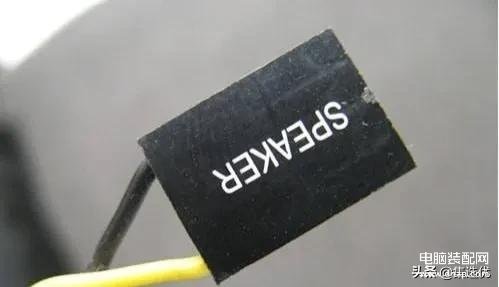

报警器:SPEAKER如下图所示



别名:SPK

功能:主板工作异常报警器

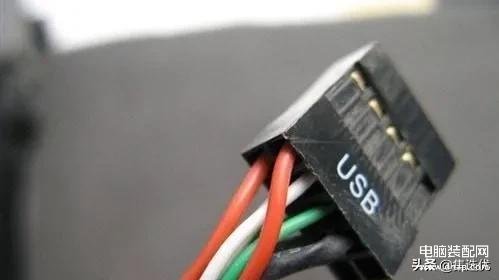

连接前置USB接口的,一般都是一个整体,如下图所示

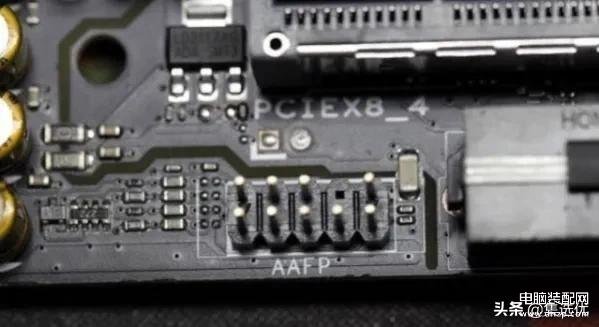

音频连接线:AUDIO如下图所示



别名:FP AUDIO

功能:机箱前置音频
