水晶头排线接法图片(安装网线水晶头的图解教程)

 人阅读 | 作者舞动奇迹 | 时间:2023-03-09 15:27

网络时代的发展,大家有目共睹。从3G到如今的5G,以及提上日程的6G,这个速度不可为迅速。网络速度的加快,与之相关的产物自然也要跟上步伐,比如连接网络的“网线”。

以前的网线速度都不快,甚至可以说很慢。直到后来出现了五类网线,最大传输频率为100MHz,最高传输速率可达到100Mbps,这才让网友们体验到网速带来的快乐。

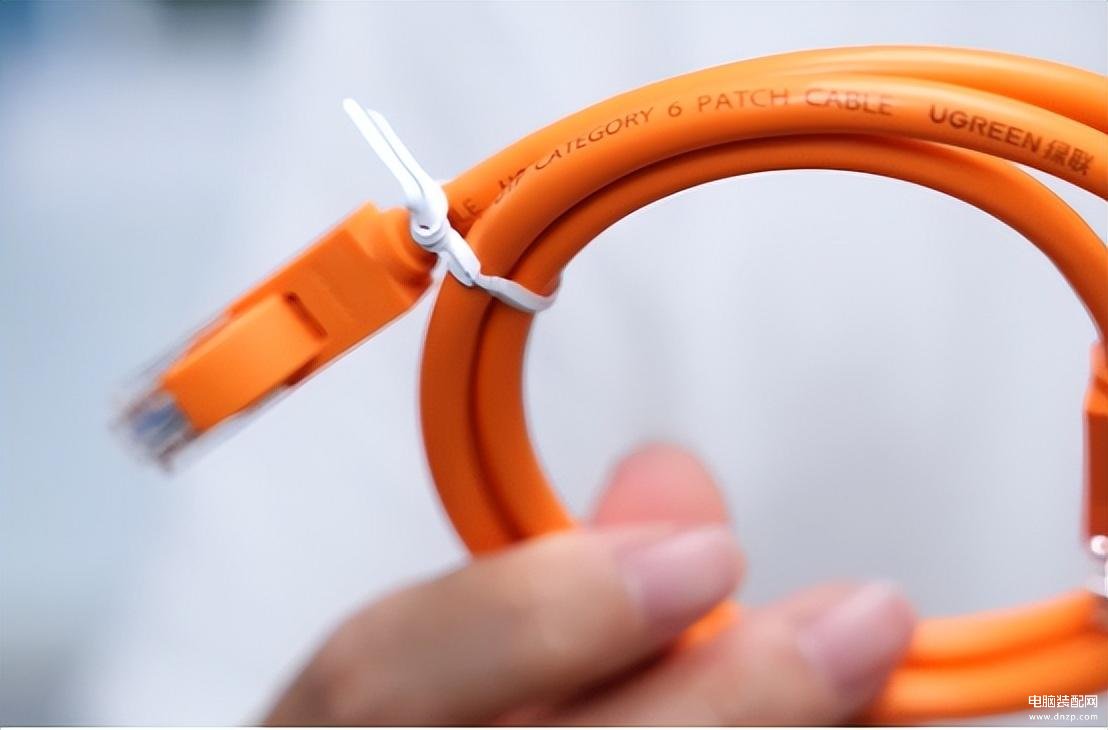

不过~随着科技的高度发展,网民对各个方面的要求也都提高了,纷纷放弃五类网线,改用六类网线。要知道,六类网线在传输速率上远超五类线,它最高可以达到1Gbps,这个网速简直像“飞”一般的体验。

或许有朋友会有疑问,超五类网线也可以用在千兆网络中啊?是可以,但也是仅仅能够支持千兆网络运行罢了,六类网线才是能够真正的有保证的运用在千兆网络中,这两者的区别还是很大的。

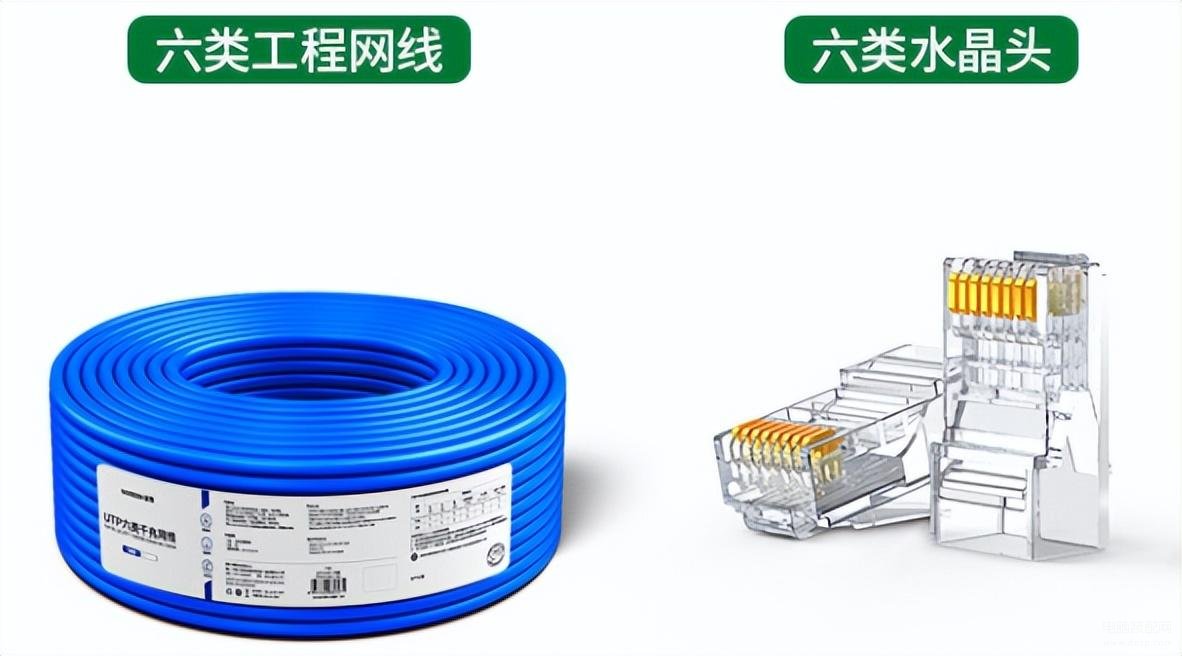

如果你是短距离(50米以内)需要网线,那么直接在网上搜索“六类网线”就可以挑选购买了。但若是需要长距离(50米以上)网线,且是安装暗线的话,那就需要注意了。

因为长距离的网线是没有水晶头的,如果购买回来还需要自己安装一下水晶头。


千兆6类网线

¥5.9

购买

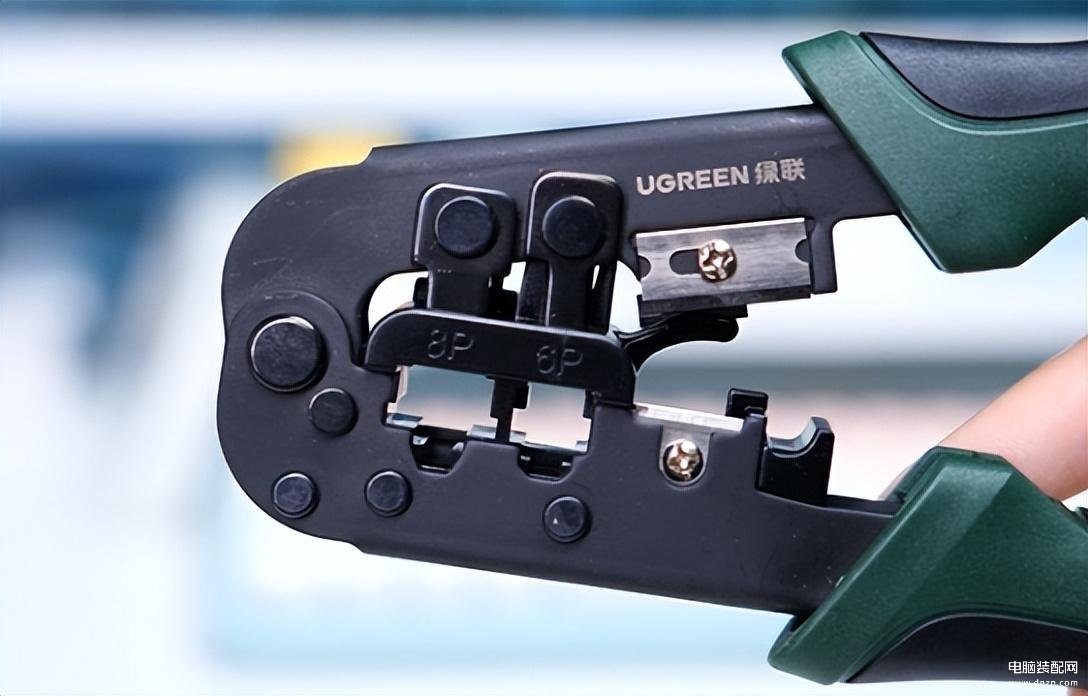

不过大家完全不用担心,因为这个操作非常的简单。甚至有专门的网线钳工具辅助,帮助你一次安装到位。

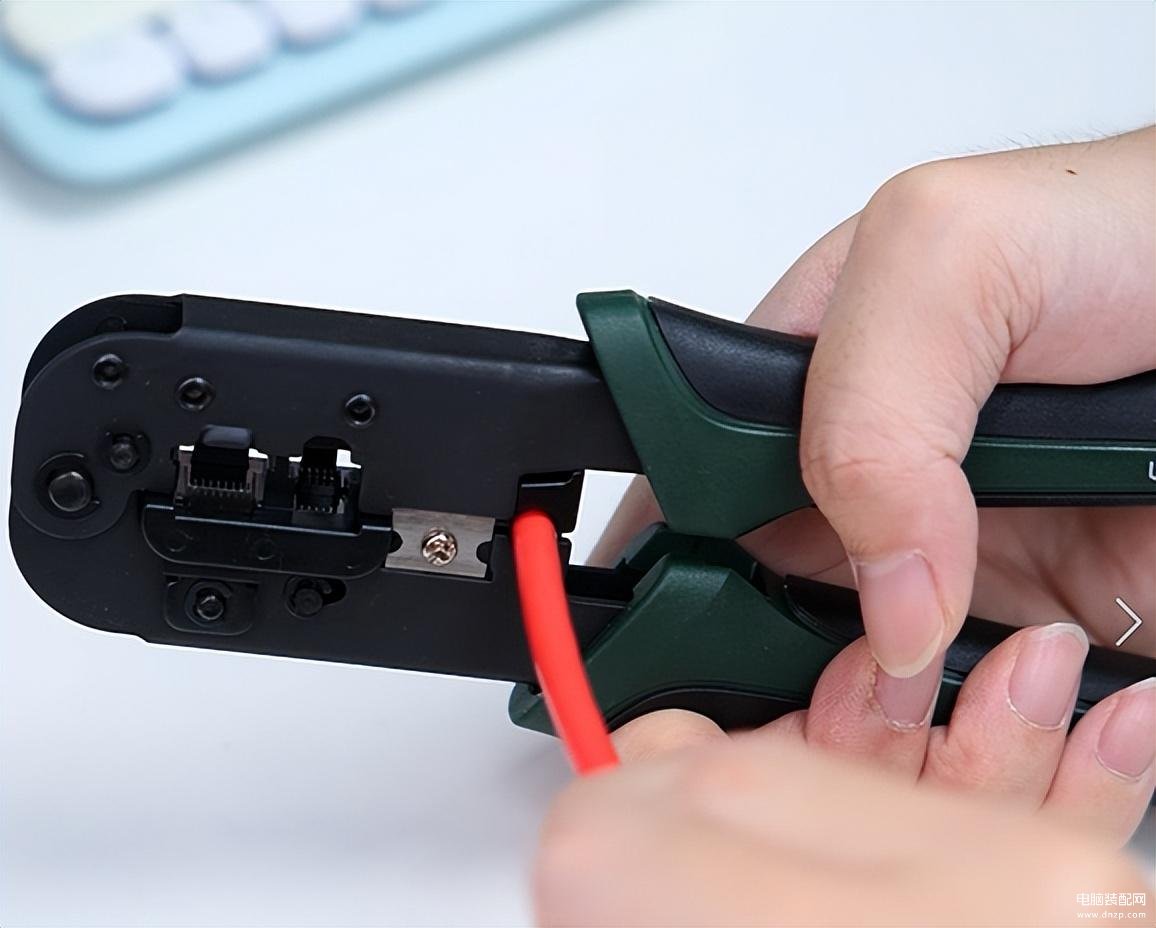

第一步:去外皮。拿出绿联的网线钳,把六类网线的一端放进剥线专用的刀口,大概15mm左右即可。然后握紧压线钳转两下网线,外皮就轻松剥离了。不过,需要注意在手握网线钳时要适当,不要使剥线刀刃口间隙过小,以防止损伤内部线芯。

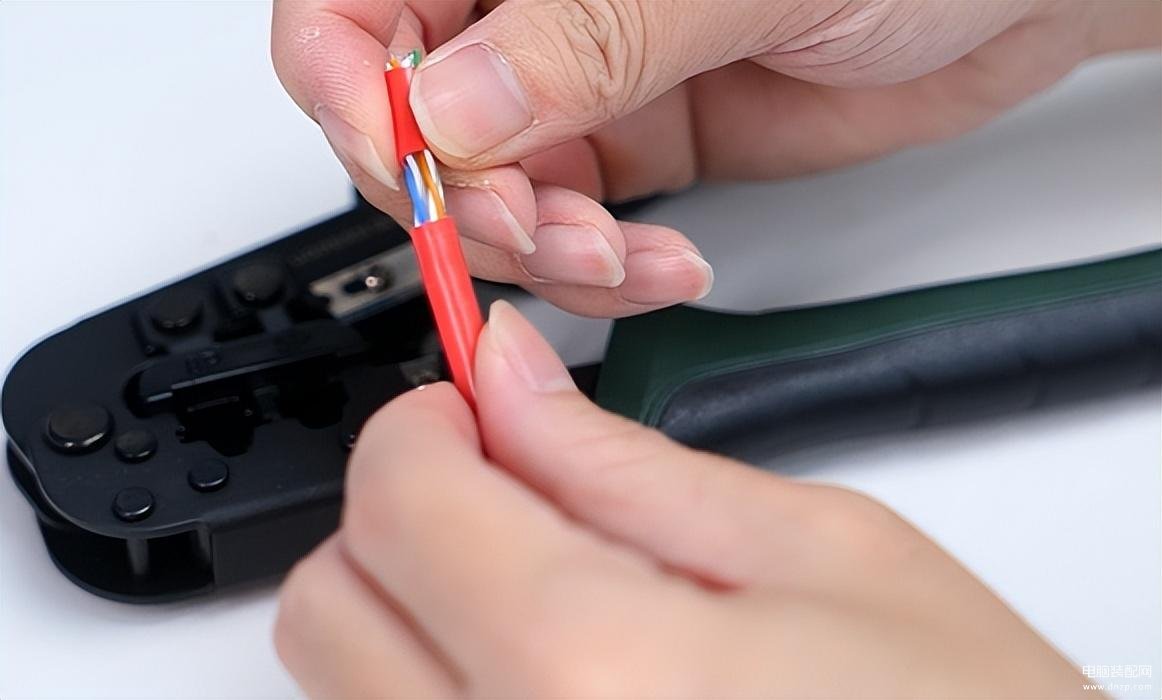

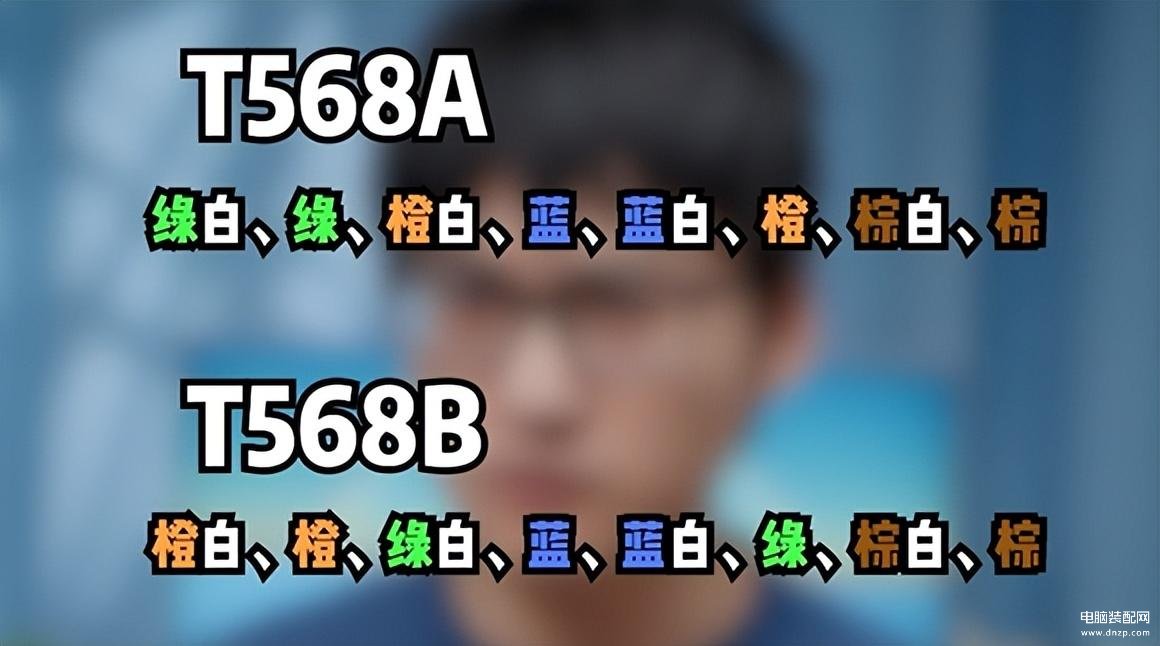

第二步:排列线缆。把外皮剥离后,根据T568B标准的接线规则,把几组线缆依次地排列好并理顺,在排列的时候要注意不要把线芯缠绕和重叠了,否则会导致线间串扰增大。

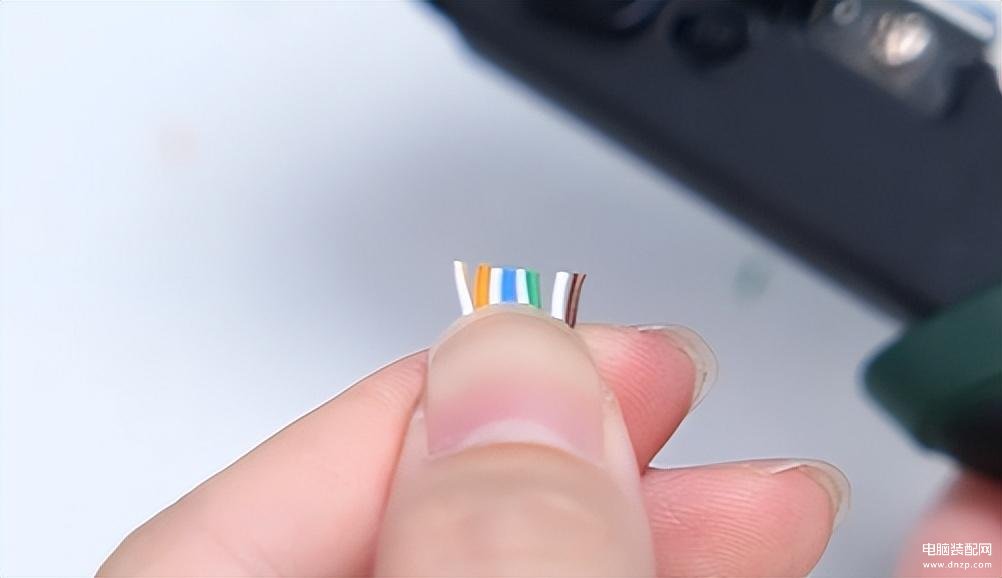

第三步:剪齐线头。将排列好线序的线芯,平齐且预留12mm的长度,放在网线钳的剪线口。稍微用一点力,一刀快速剪切平整线芯。需要注意,这个长度是为了符合EA/TIA的标准,要确保线头整齐和长度一致,否则按压的时候要么不成功,要么会影响网速。

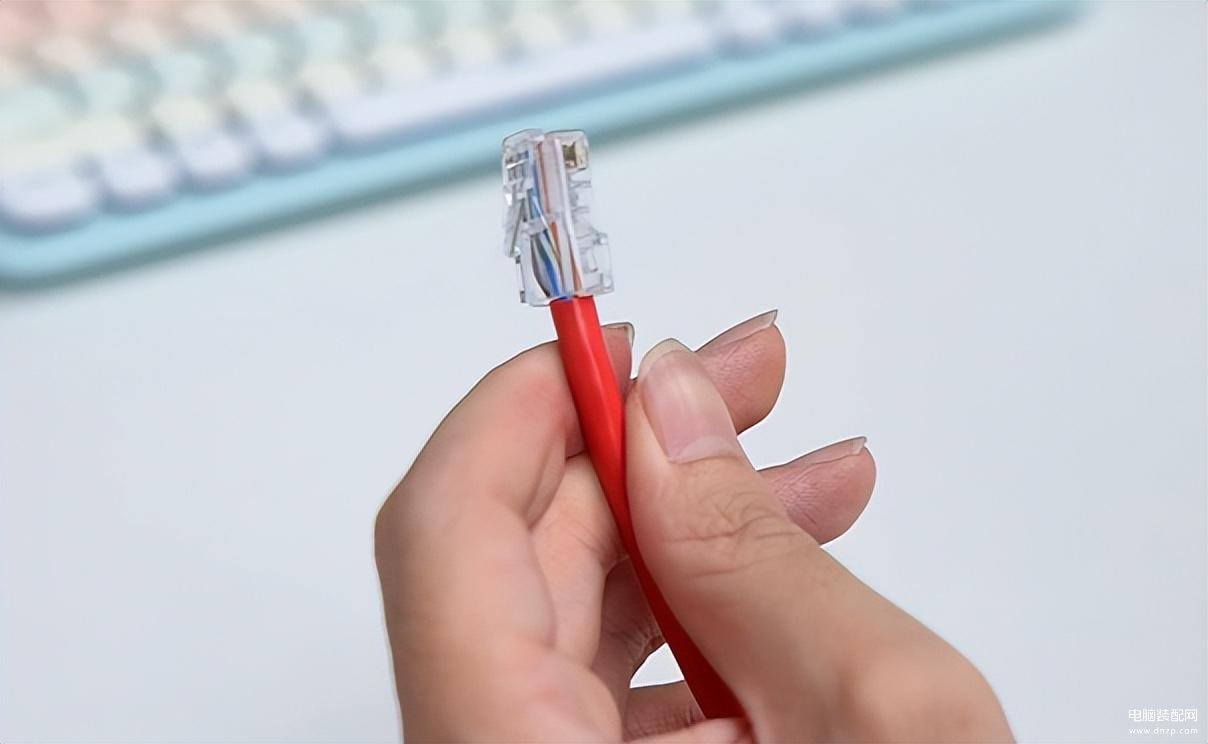

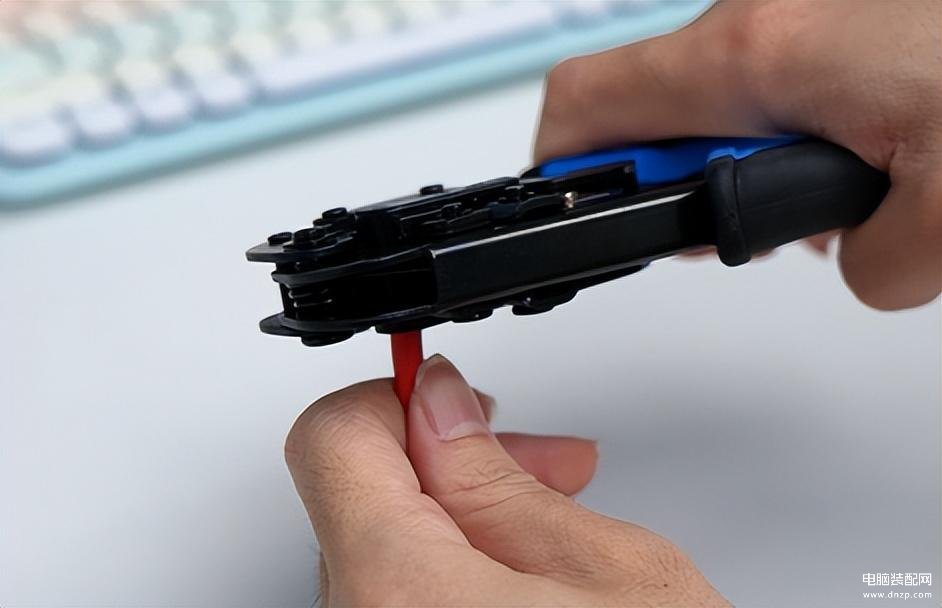

第四步:压线。首先把剪齐的线芯,按颜色顺序放进水晶头的引脚内。确认无误之后,就可以插入网线钳的8P(网线头压线口)槽内压线了。此刻需要用力握紧线钳,把水晶头凸出在外面的针脚全部压入水晶并头内,受力之后听到“咔”一声,就代表压线成功了。





只需要四步就可以完成一个水晶头的安装,操作起来其实是很简单的,只是为了保证网速能百分百的畅通,操作过程中有一些小细节需要注意。
