气吹式微型光缆是对传统光缆系统进行重大改进的一种新方法,促进了光纤网络的快速采用,并为用户提供了一种灵活、体积小、安全且具有成本效益的解决方案。 本文可以帮助您更多地了解气吹微型光缆。
什么是气吹微型光缆?

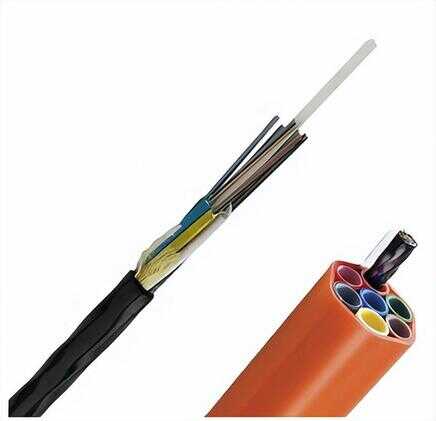

气吹微型光缆是一种可以通过气吹法安装到微管中的光缆,气吹微型光缆拥有一种体积小、重量轻、完美的光缆结构,具有高光纤密度、低成本和灵活性,可在初始安装后升级到最新的光纤技术。
气吹微型光缆类型
气吹微缆主要有中心管式(GCYFXTY)和松套管层绞式(GCYFY)两种类型。

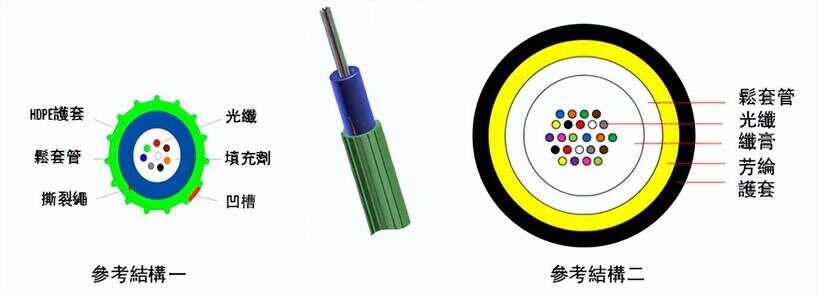

(一)中心管式气吹微缆(GCYFXTY)结构是将250um光纤置于中心松套管内,松套管采用高模量材料制成,内填充无毒无害的防水化合物(纤膏),最后挤制PE护套。
特点和优势
1、松套管内填充化合物为光纤提供关键保护
2、高光纤密度:2~24芯
3、小直径(2~4芯2.0mm),重量轻,升级方便 (参考结构一)
4、适用于5/3.5mm微管 (参考结构一)
5、带凹槽的护套结构提高了气吹性能 (参考结构一)

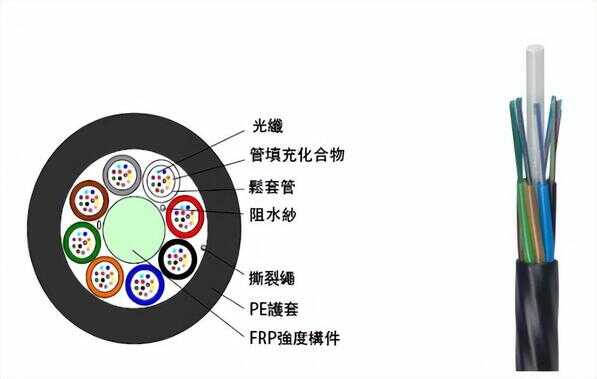

(二)绞合式松套管气吹微型光缆(GCYFY)结构是将250um光纤置于松套管内,松套管由高模量材料制成,并填充纤膏。松套管围绕非金属中心加强件(FRP)绞合,并用干式阻水材料包围以形成缆芯。极薄的PE护套挤压在缆芯外。
特点和优势
1、松套管内填充化合物为光纤提供关键保护
2、缆芯干式阻水(无缆膏),低碳环保
3、高光纤密度:2~288芯
4、小直径(288芯9.4mm),轻便,升级方便
5、护套结构创新,提升气吹性能
6、可选用200μm光纤(144芯6.0mm,144芯标准尺寸7.9mm)
应用
气吹微型光缆应用于气吹式安装、核心网、城域网(MAN)、接入网、骨干网、局域网(LAN)、FTTx网络、数据中心、5G。
总结
气吹微缆采用气吹敷设方式连接光分支点和用户接入点。该光缆具有良好的机械性能和温度性能,玻璃钢保证的高抗拉强度,柔韧性好,施工方便,成本低。
