cad选择框不是矩形怎么办（CAD矩形命令画出来的不是矩形解决方法）

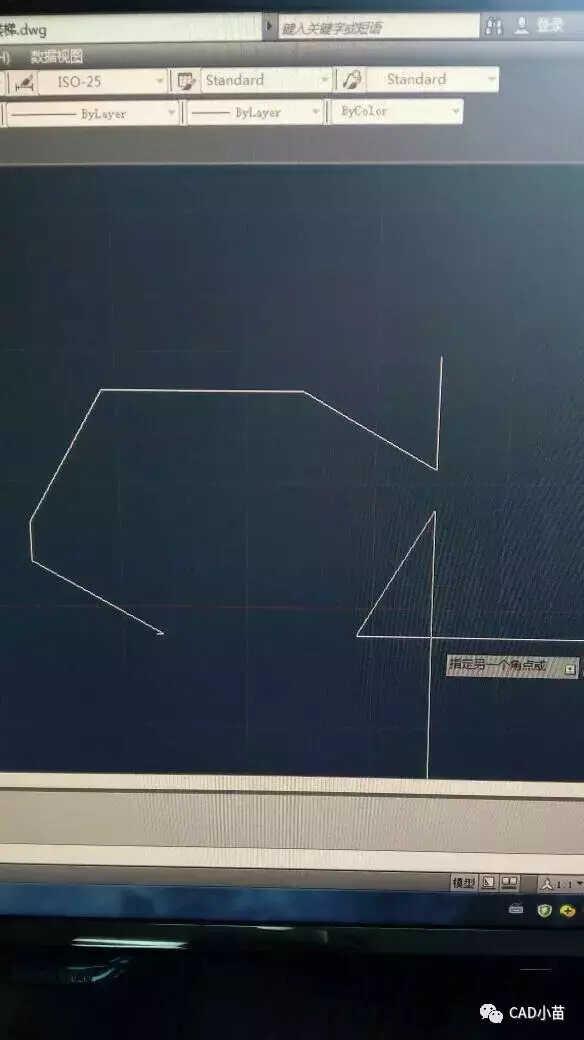

本来认为矩形这样的命令都没有讲的必要，但前两天有一位朋友问了这样一个问题：CAD矩形工具拉出来是这样，玩怎么弄成矩形？并附上了截图，如下图所示。

我刚看到的时候也是一愣，再仔细看了一眼才明白。他只是在自己没有意识到的情况下修改了矩形的参数，至于怎么改的我不清楚，可能是用的什么插件，也有可能就是他自己随意试参数的时候给改了。

前面在介绍多段线的时候说过矩形也是多段线的一种，但有一些特殊参数，倒角、圆角等参数，今天不妨借这个机会详细介绍一下矩形的参数。

重现和解决截图中的问题

我们先来解决这位朋友的问题，看看他的矩形到底为什么会变成这样。

1、在工具栏单击矩形按钮，或者输入REC命令后回车，执行矩形命令，注意看命令行中显示的矩形的参数。

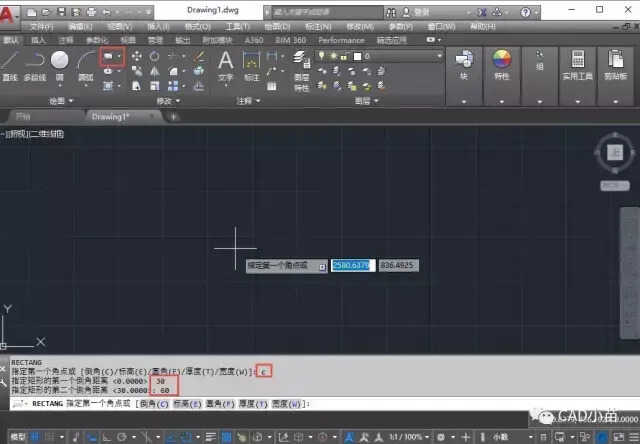

2、输入C，回车，注意看命令行提示，此时让我们输入第一个倒角距离，输入30，回车，命令行提示让我们输第二个倒角距离，输入60，回车，如下图所示。

矩形倒角的参数跟倒角CHAMFER（CHA）命令的距离参数是一样，第一个距离和第二个距离是矩形顶点分别沿两条边缩进的距离，我们画出矩形就知道怎么回事了。

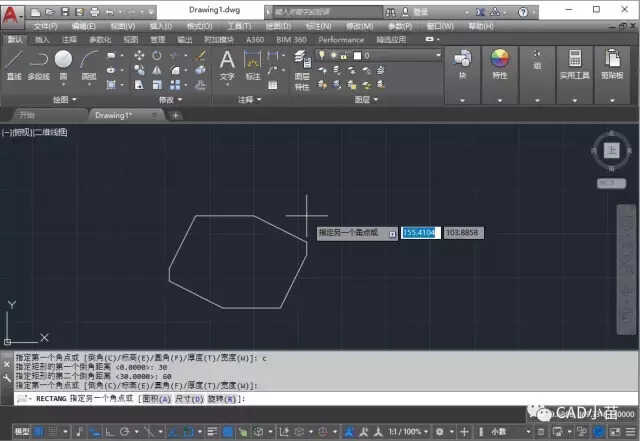

3、设置完倒角后，在图面上单击确定矩形的第一个角点，拖动光标，当矩形长宽大于100后我们就可以看到矩形变成了跟上面截图一样的形状，如下图所示。

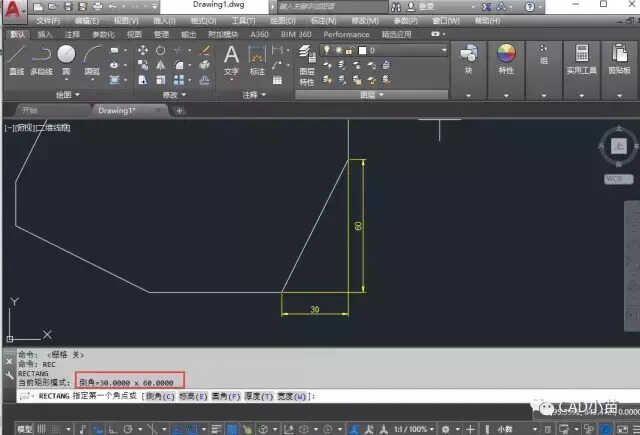

4、输入另一个对角点的坐标为@150，110。如果打开动态输入，在图形窗口中输入的话，可以直接输入150，110，如果在命令行输入则需要添加@符号。绘制完成后，直接回车重复矩形命令，我们注意看命令行提示，软件会告诉我们矩形默认有倒角参数，如下图所示。

所以我一直在跟初学者说，在学习CAD时要注意看命令行提示，通过命令行我们不仅可以看到命令有哪些参数，还可以看到命令当前的默认参数，如果发现某个命令执行的结果不一样了，可以看看默认参数是否被改变了。

要解决上面的问题很简单，就是重新设置倒角C参数，将第一个和第二个距离都设置成0就好了。

矩形的参数

在绘制矩形时，我们可以直接采用默认设置，直接就指定矩形的第一点，也可以设置倒角C、圆角F、标高E、厚度T、宽度W，上面我们结合实例已经介绍了倒角参数，其他的参数都比较简单，可以通过一张截图就高度大家。

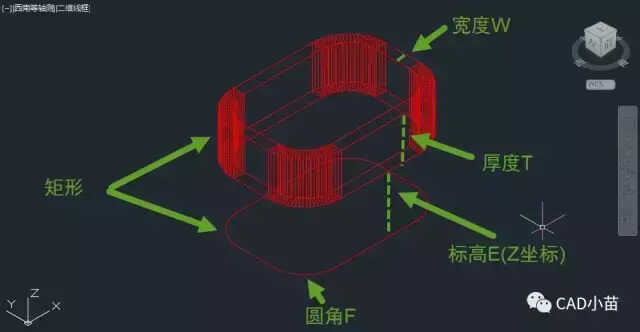

上图中下面的矩形只设置了圆角参数，上图的矩形同时设置了圆角、标高、厚度、宽度参数，看上去象一个三维的模型，而且还悬在空中。

一般情况下我们会使用圆角和宽度参数，标高和厚度在有特殊需要的时候才设置。

矩形的绘制方式

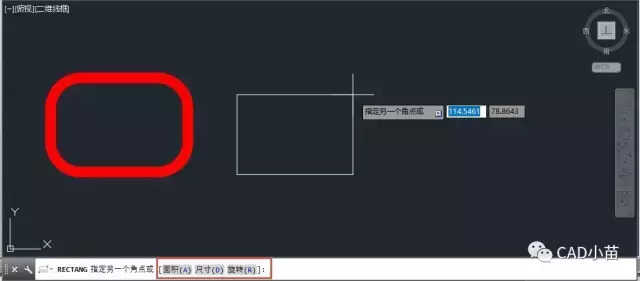

当指定了矩形的第一点后，我们可以看到命令行的参数发生了变化，如下图所示。

默认选项是指定另一个角点，也就是我们可以直接输入对角点的坐标或直接再图面上拾取对角点，也就是通过对角点的坐标来确定矩形的大小。面积A和尺寸D只是提供了另外两种输入矩形尺寸的方式。

当已知条件是面积和长宽中的某一个参数时可以使用输入面积参数A回车后，可以先输入矩形面积值后回车，然后根据已知条件是长度或宽度输入相应的参数L或W。

当知道矩形的长宽时可以输入尺寸D参数，然后根据提示输入长度和宽度，当设置完长宽尺寸后，矩形绘制并没有结束，仍会继续提示让我们指定另一个角点。绕第一个角点移动光标，可以看到矩形有四种摆放方式，需要再单击一次才完成矩形绘制，如下图所示。

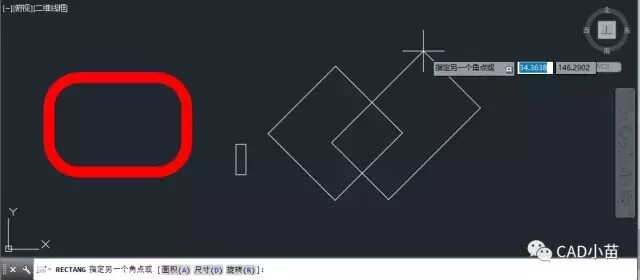

当需要绘制倾斜矩形时，可以输入R参数后，回车，就可以输入矩形的旋转角度。我们需要注意的是：输入矩形旋转角度，不要在用输入相对坐标的方式来确定矩形尺寸了，如果要绘制特定尺寸的矩形就需要用面积A或尺寸D参数了；此外旋转角度跟倒角一样，也会记录，设置旋转角度后，此角度将会作为下次绘制时的默认角度，如下图所示。如果需要恢复原始设置，需要重新将旋转角度设置为0。

如何绘制正方形

正方形是一种长宽相等的特殊矩形，网上有不少人问在CAD中怎么绘制正方形。CAD矩形没有提供专门绘制正方形的参数，我们可以在输入另一角点时，输入@边长，边长，或使用尺寸D参数，长宽参数都输入边长。我隐约记得早期CAD版本有正方形参数或按住SHIFT键可以直接画正方形，但其实也并没有方便多少，也懒得去验证了。

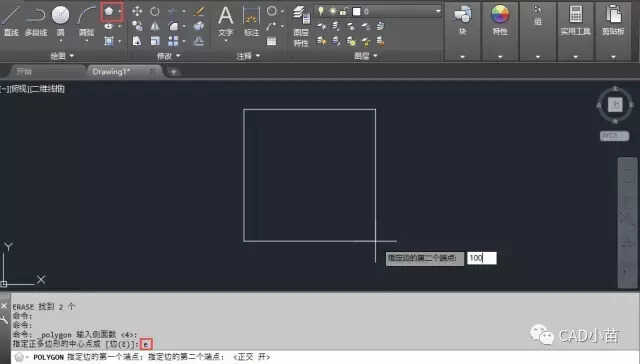

其实用多边形POL命令可以很简单地创建出正方形。执行多边形命令后，默认边数就是4，回车确认后多边形默认是指定中心点，这里必须输入边界E参数，这样我们就可以在图中通过指定底边的两个端点来绘制正方形了，如下图所示。
