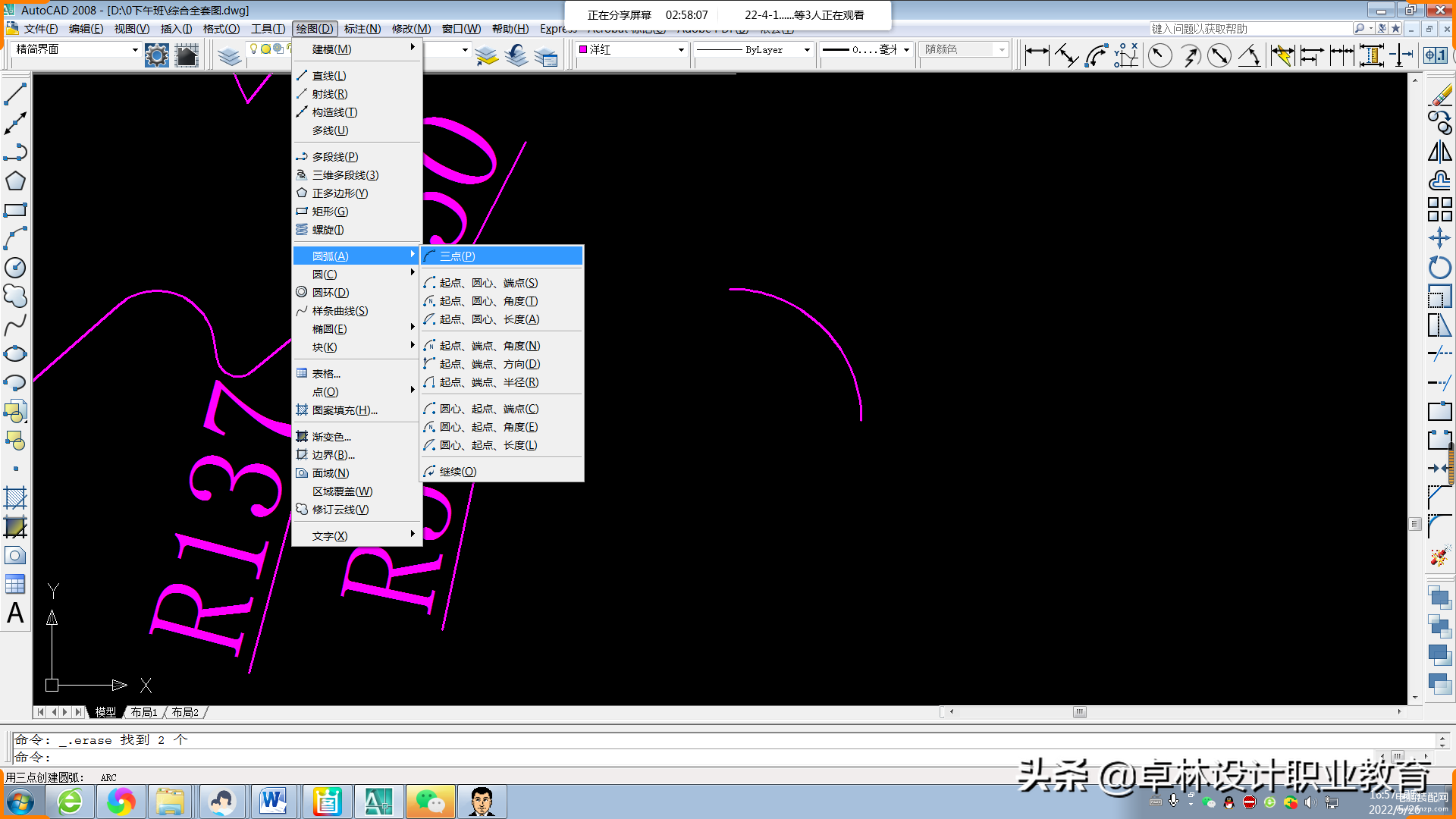

6种实用准确画弧法：

三点画弧

连续画弧

圆心起点端点

起点 端点 拱高 法
先画直角，后圆角命令输入半径法

先画○后修剪

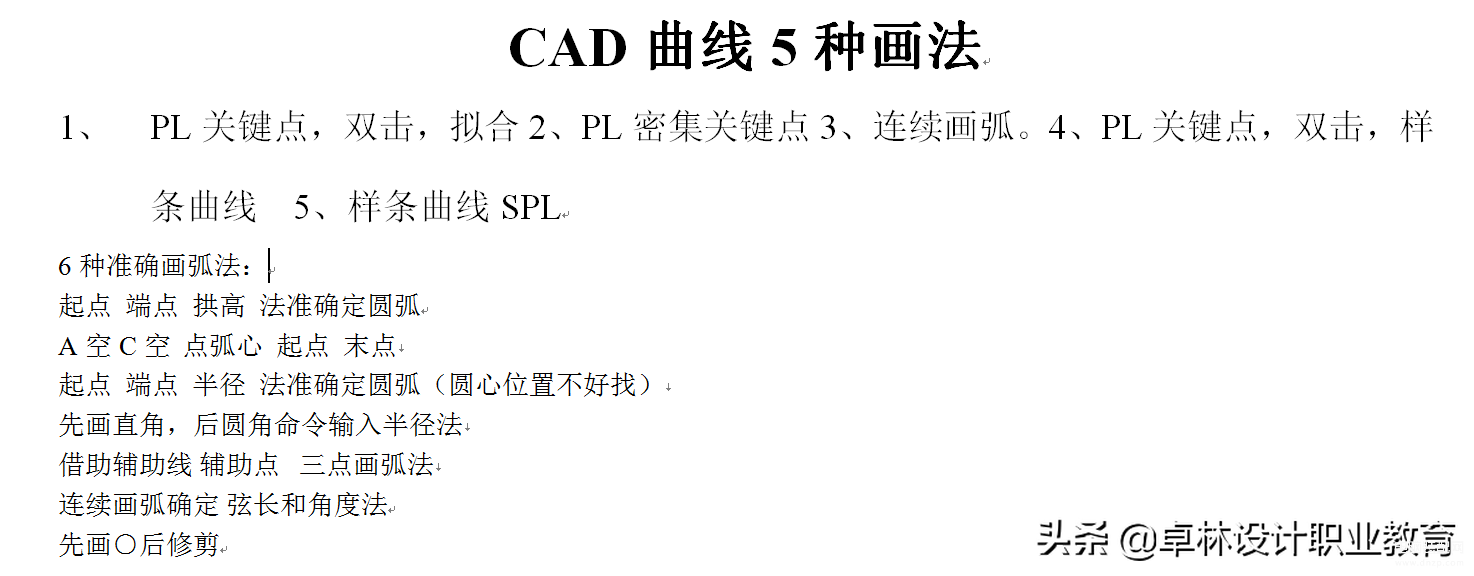

CAD曲线5种画





















法

1、 PL关键点，双击，拟合2、PL密集关键点3、连续画弧。4、PL关键点，双击，样条曲线 5、样条曲线SPL

mv: 新建布局

co :复制布局框

布局框内外双击: 切换布局模型 ms ps

布局框双击:大屏模型内

模型内z空w空:满窗显示 锁定图纸 右下角 或Ctrl+1 显示锁定 是 确定比例尺

右键 选项 显示 显示图纸背景 去勾:去纸边 颜色 黑 应用

布局字上右键：新建 页面设置 纸张A4或A3或A2 置为当前

选布局黑框，Ctrl+1：调节画图范围 虚线内是可打印范围

布局内 冻结（隐藏）当前视口图层：分别控制相同的内容不同的布局显示

模型内复制的图 不受布局一同修改影响

发布 PDF 可以批量布局打印 但不能批量MV口打印

CAD批量打图精灵
