大功率LED与普通LED的异同点

大功率LED是指拥有大额定工作功率的发光二极管。普通LED功率一般为0.05W、工作电流为20mA，而大功率LED可以达到1W、2W、甚至数十瓦，工作电流可以是几十毫安到几百毫安不等。由于目前大功率LED在光通量、转换效率和成本等方面的制约，因此决定了大功率白光LED短期内的应用主要是一些特殊领域的照明，中长期目标才是通用照明。

本文主要介绍大功率LED灯的驱动电路，如图1为LED灯的典型应用电路，图二维基于LM3409的实际场景的应用电路图。我们首先介绍两套电路的核心元器件LM3409.

图 0

LM3409.介绍

lm3409hv-q1是p沟道MOSFET(Pfet)的降压电流调节器。它们提供宽的输入电压范围、高侧差动电流传感器、低可调阈值电压和快速输出启用/禁用功能，以及热增强的10引脚、hvssop封装。这些特性使lm3409系列器件成为驱动LED的恒流源的理想选择，其正向电流可达5a。lm 3409器件采用恒定关断时间(Coft)控制来调节精确恒流，无需外部控制回路补偿。模拟调光和pwm调光易于实现，具有良好的线性调光范围，可实现良好的对比度。下面就是LM3409的典型应用电路。

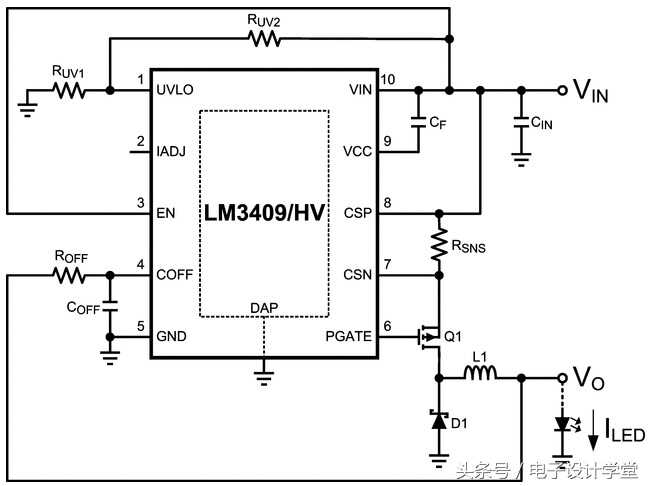

图 1 LM3409典型应用电路图

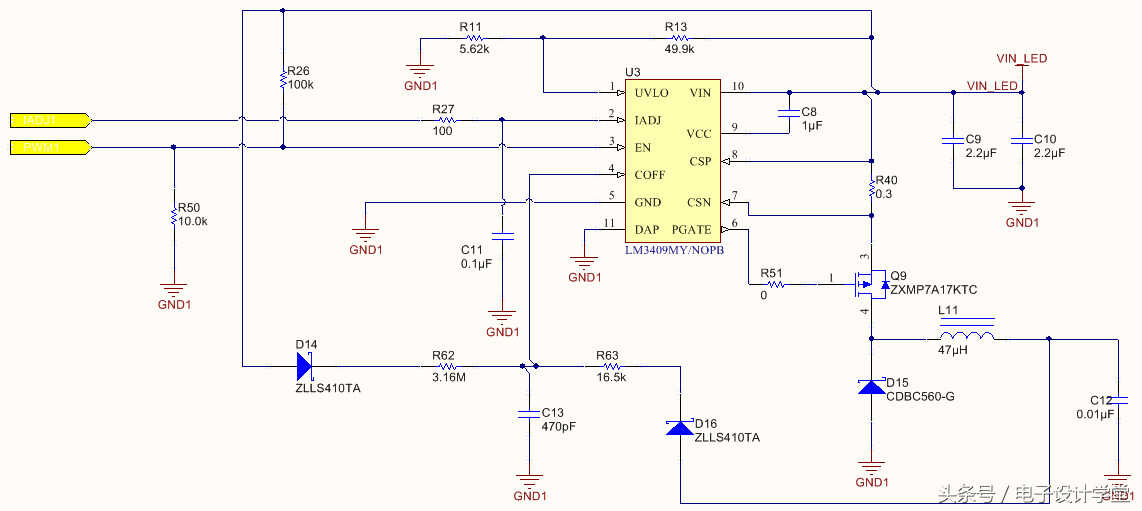

LM3409在实际的应用电路图

其中下图的黄色端子分别为PWM输入信号，和ADJ信号来控制LM3409的2和3引脚。

图 2 lm3409实际应用电路图
