饱和失真和截止失真怎么消除(消除这饱和和截止两种失真方法)

 人阅读 | 作者奔跑的小羊 | 时间:2022-10-24 19:53

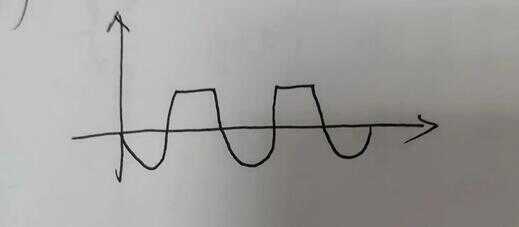

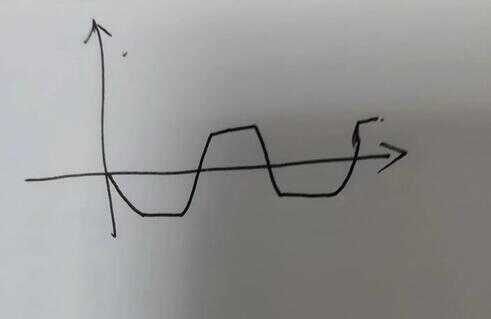

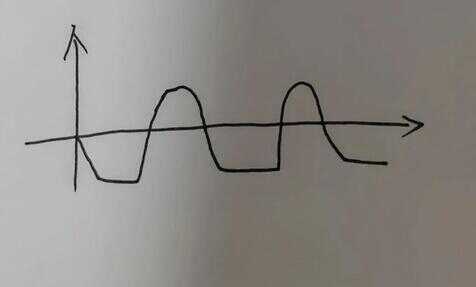

在用示波器测量放大器输出信号时,有时候会出现下列三个波形,如下图所示

1

2

3

如果出现1和2的波形,那么就说明静态工作点没有找准。如果出现第三种波形那么说明Q点已选择在放大区的中部,因为靠近截止区就会出现削顶波的波形如图1所示,靠近饱和区就会出現削底波波形如图2所示。如果出现同时削顶和底的,认为Q点选择正常。为什么会这样我们来分析一下。以3DG6静态工作点的Q点图为例如图示。

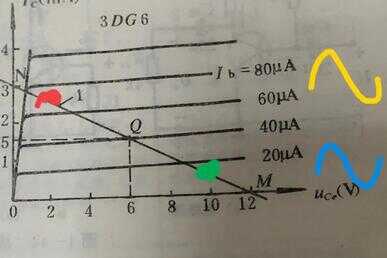

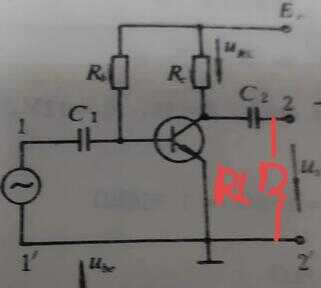

中间的Q点为正常的静态工作点,如果把Q点沿直流负载线移到红色点位置那么当输入信号正半周叠加上的时候有一部分波形会越过饱和区失去放大作用而成为平顶波。同理当Q点沿直流负载线移到绿色点位置,那么有一部分波形越过截止区而失去放大作用(图中黄蓝波形可参考成输入波形分别对应红点和绿点)由此引起的输入和输出严重不一致的情形我们称之为失真,1图的这样的波形称为截止失真。2图这样的波形称为饱和失真。那它们为什么会这样呢?我们可以看到下面电路



饱和失真指放大电路在动态情况下,工作点已有一部分进入饱和区而引起的失真。截止失真指放大电路在动态情况下,工作点已有一部分进入截止区而引起的失真。
消除这饱和和截止两种失真方法

首先要明白一点三极管的输出和输入正好是反过来的,即负极性输出。假设输入的是正弦波,静态工作点正好合适,即VQ=Vp-p/2(静态工作点电压是正弦波电压峰峰值的一半),那么当输入的波形是正半周时,输出电压波形正好跟负半周波形是一样的;当输入的波形是负半周时,输出电压波形正好跟正半周波形是一样的。如果输入波形的峰峰值的一半大于VQ,那么当输入的波形是正半周时,快到峰值时,三极管就会处于饱和状态,那么此时的输出就不再随输入变化了,出现了饱和失真;即输出得到的负半周正弦波波形就没有谷底了,我们称之为饱和失真;反之,当输入的波形是负半周时,快到谷值时,三极管就会处于截止状态,那么此时的输出就不再随输入变化了,出现了截止失真;即输出得到的正半周正弦波波形就没有峰值了,我们称之为截止失真。


主要还是Rb的阻值选择不当,截止失真的时候说明Rb太大,IbQ小(Q点位置下移)饱和失真说明Rb太小IbQ大。所以Rb的阻值要选择适当,当然维修时如果有失真的情况首先要怀疑Rb电阻值的大小是否为标称值,此篇文章中提到过直流负载线会不会有交流负载线呢?请期待下篇文章的讲解,最后非常感谢大家的收看!
