肖特基二极管

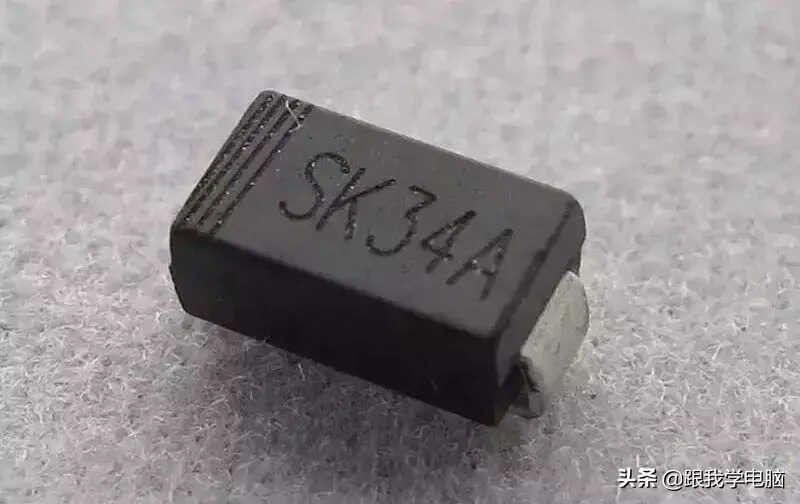

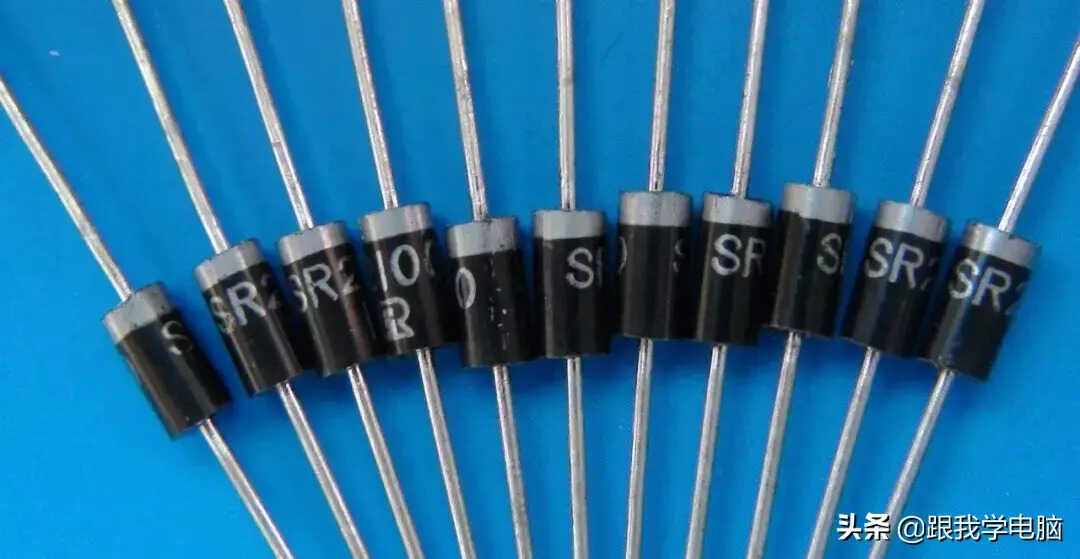

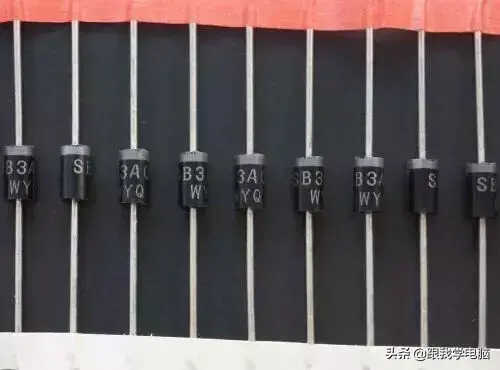

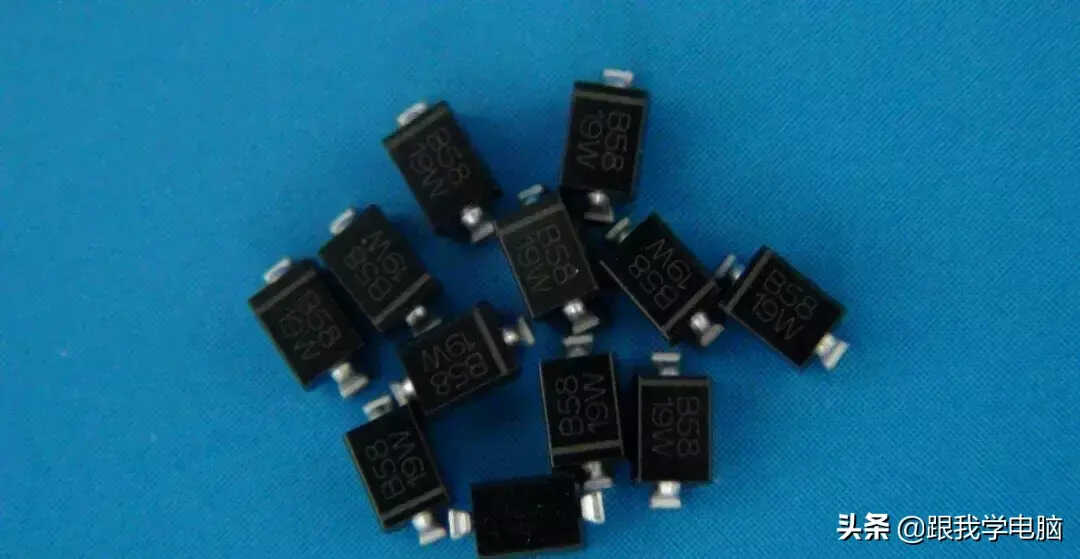

肖特基二极管是以其发明人肖特基博士（Schottky）命名的，SBD是肖特基势垒二极管（SchottkyBarrierDiode,缩写成SBD）的简称。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

1.肖特基二极管的原理

肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。

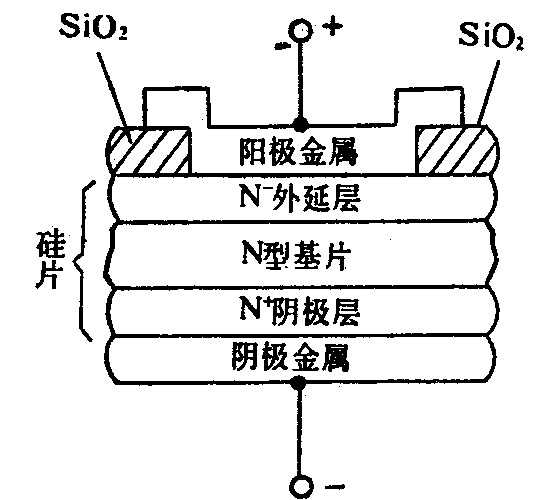

典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。阳极使用钼或铝等材料制成阻档层。用二氧化硅（SiO2）来消除边缘区域的电场，提高管子的耐压值。N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，如图所示。当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。

2.肖特基二极管的优点:

SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，以致于限制了其应用范围。像在开关电源（SMPS）和功率因数校正（PFC）电路中功率开关器件的续流二极管、变压器次级用100V以上的高频整流二极管、RCD缓冲器电路中用600V～1.2kV的高速二极管以及PFC升压用600V二极管等，只有使用快速恢复外延二极管（FRED）和超快速恢复二极管（UFRD）。

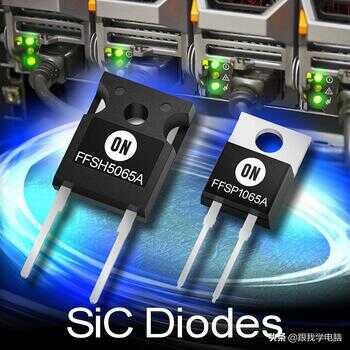

UFRD的反向恢复时间Trr也在20ns以上，根本不能满足像空间站等领域用1MHz～3MHz的SMPS需要。即使是硬开关为100kHz的SMPS，由于UFRD的导通损耗和开关损耗均较大，壳温很高，需用较大的散热器，从而使SMPS体积和重量增加，不符合小型化和轻薄化的发展趋势。因此，发展100V以上的高压SBD，一直是人们研究的课题和关注的热点。近几年，SBD已取得了突破性的进展，150V和 200V的高压SBD已经上市，使用新型材料制作的超过1kV的SBD也研制成功，从而为其应用注入了新的生机与活力。

3.肖特基二极管的缺点:

肖特基二极管最大的缺点是其反向偏压较低及反向漏电流偏大，像使用硅及金属为材料的肖特基二极管，其反向偏压额定耐压最高只到50V，而反向漏电流值为正温度特性，容易随着温度升高而急速变大，实物设计上需注意其热失控的隐患。为了避免上述的问题，肖特基二极管实际使用时的反向偏压都会比其额定值小很多。不过肖特基二极管的技术也已有了进步，其反向偏压的额定值最大可以到200V。

4.肖特基二极管和普通二极管的区别:

肖特基二极管的最大特点是正向压降小，反向恢复时间短。肖特基二极管的开启电压低，电荷储存效应小，适于高频工作。同样的电流情况下，它的正向压降要比普通二极管小许多。还具有损耗小、噪声低、检波灵敏度高、稳定可靠等特点，在微波通信和雷达中用于混频、检波、调制、倍频以及超高速开关、低噪声放大等。

所以肖特基二极管与普通二极管最明显的区别有以下几点：

1、肖特基二极管正向导通压降比普通二极管低，所以低功耗。

2、肖特基二极管反向恢复时间比普通二极管短，所以工作频率更高。

3、肖特基二极管反向耐压比普通二极管低，一般低于200V。

4、肖特基二极管比普通的二极管通过的电流强。

5、肖特基二极管比普通二极管的结电容小。

6、肖特基二极管可以通过高频电流。
