路由器怎么改名字教程(路由器的基本配置)

 人阅读 | 作者奔跑的小羊 | 时间:2023-03-31 16:45

一、通过Console口配置路由器

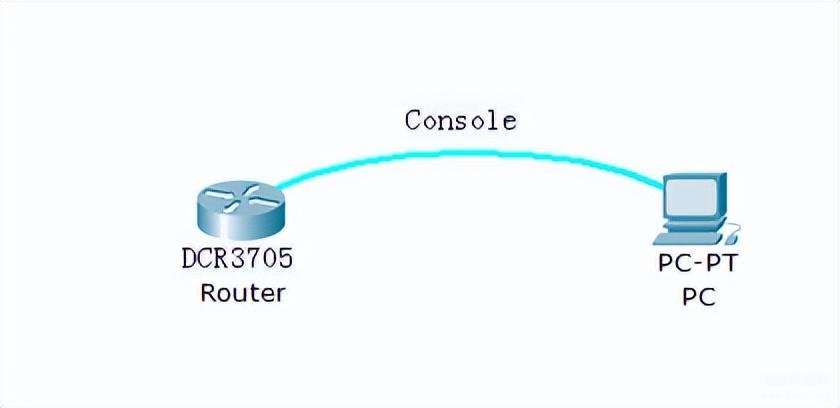

配置环境如图所示,用DCR3705路由器随机配送的标准Console线缆的水晶头一端插在其Console口上,另一端的9针接口插在PC机的Com口(串口)。



通过Console口配置路由器

(1)按照图所示完成PC机与路由器之间的物理连接;

(2)在PC上创建超级终端;

Windows系统在附件中附带超级终端软件。选择对应串口,点击还原默认值按钮,配置串口参数为默认值。单击确定按钮即可建立与路由器的连接。

(3)如果路由器已经启动,按回车键即可进入路由器的登陆界面,输入默认用户名(admin)和密码(admin)即可登陆路由器。

(4)如路由器没有启动,打开路由器的电源,计算机的显示屏上显示路由器的启动过程,启动完成后,同样进入登陆界面。

(5)输入默认的用户名和密码后,进入路由器的用户执行模式。提示符为:Router>

(6)输入enable或enter命令,进入特权模式。命令提示符为:Router#

(7)路由器的各种模式之间的切换。

Router>enable #进入特权模式

Router#config #进入全局配置模式

Router_config#router ospf 1 #启动ospf路由协议,同时进入ospf路由配置模式,ospf进程号为1

Router_config_ospf_1#exit #退出路由配置模式,返回上一级模式

Router_config#int fa0/0 #进入端口配置模式

Router_config_f0/0#exit #退出端口配置模式,返回上一级模式

可以按ctrl+z直接返回特权模式。使用exit命令只能逐步退出直至用户执行模式。

在任何模式下均可输入“?”来获得可用的命令列表。

(8)使用路由器的帮助功能和编辑功能

ü 在Router>提示符下,输入“?”,获得当前可用的命令列表。

ü 输入config进入全局配置模式。

ü 输入若干已知字符,紧接着输入问号(无空格),显示以已知字符开头的命令列表。

Router_config#d?

ü 在Router#提示符下,输入“?”,可以查看在特权模式下可用的命令。通过tab键可以帮助完成命令的输入。

ü 输入命令,紧跟空格和问号,获得命令参数列表。

Router#show ?

(9)快捷键使用

ü 按Ctrl+A快捷键移动到本行的开始。

ü 按Ctrl+E快捷键到本行的末尾。

ü 按Ctrl+A快捷键,按后按Ctrl+F快捷键前移一个字符。

ü 按Ctrl+B快捷键后移一个字符。

ü 按回车键,然后按Ctrl+P或Ctrl+N快捷键,重复上一个或下一个命令(按向上键或向下键也可以)。

每种命令模式对可使用的命令子集有限制。如果在输入命令时遇到问题,检查界面提示符,并输入“?”来获得可用的命令列表。

二、路由器的基本配置命令



1 显示路由器操作系统的软件版本以及路由器的硬件版本

在任何模式下都可以显示路由器的操作系统版本信息,使用show version命令即可查看如下信息:

Router_config_f0/0#show vers

version -- Router version information

Router_config_f0/0#show version

Digital China Internetwork Operating System Software

3705 Series Software, Version 5.0.1A (FASTSWITCH), RELEASE SOFTWARE

Copyright 2013 by Digital China Networks(BeiJing) Limited

Compiled: 2010-07-26 17:45:27 by SYS_295, Image text-base: 0x10000

ROM: System Bootstrap, Version 0.4.7

Serial num:8IRTH710D424000052, ID num:125661

System image file is "DCR3605_5.0.1A.bin"

.....................…(省略)

如果路由器型号不一样,显示的信息有所差别,但命令基本一样。

2 设置路由器的名字

每台路由器都有一个默认的名字,DCR系列路由器为:Router。可以根据需要修改路由器的名字,修改之后路由器的CLI提示符会作相应的改变。

Router_config#hostname Router1 #配置路由器名称为Router1

Router1_config#

3 查看路由器配置

在任意模式下,执行show running-config查看当前正在运行的配置文件。

Router1_config#show running-config

Router1_config#show running-config

Building configuration...

Current configuration:

!

service timestamps log date

service timestamps debug date

no service password-encryption

!

hostname Router1

……………………………(省略)

--More—

4 显示接口信息(show interface)

当需要判断一个物理接口是否正常,可以通过接口信息来进行判断。

(1)显示以太网接口信息

Router1_config#show interface fa0/0

(2)显示所有接口简略信息

Router1_config#show ip interface brief

Interface IP-Address Method Protocol-Status

FastEthernet0/0 unassigned manual down

FastEthernet0/1 unassigned manual down

FastEthernet0/2 192.168.2.1 manual down

5 显示路由表

Router1_config#show ip route

6 路由器端口配置

给端口FastEthernet0/0配置一个IP地址(192.168.1.1/24),并激活端口,使用description命令为端口添加标识为Link-Building1,接口标识将出现在配置文件和接口命令显示中。

Router1>

Router1>enable

Router1#config

Router1_config#int fa0/0

Router1_config_f0/0#ip addr 192.168.1.1 255.255.255.0

Router1_config_f0/0#no shut

Router1_config_f0/0#description Link-Building1
