索尼h2900功放线怎么接(这步骤太详细了)

 人阅读 | 作者奔跑的小羊 | 时间:2022-07-14 16:43

功放就是家庭影院的核心中枢,它用于和影像播放源、输出设备等配合,产生视听合一的震撼效果,它作为家庭影院的中心,很多时候需要连接多个播放设备以及输 出设备。功放安装要注意接线正确、安装牢固、走线美观、方便调试、注意通风散热这几个方面的因素。下面小编带来功放机接线图,一起来看看吧!

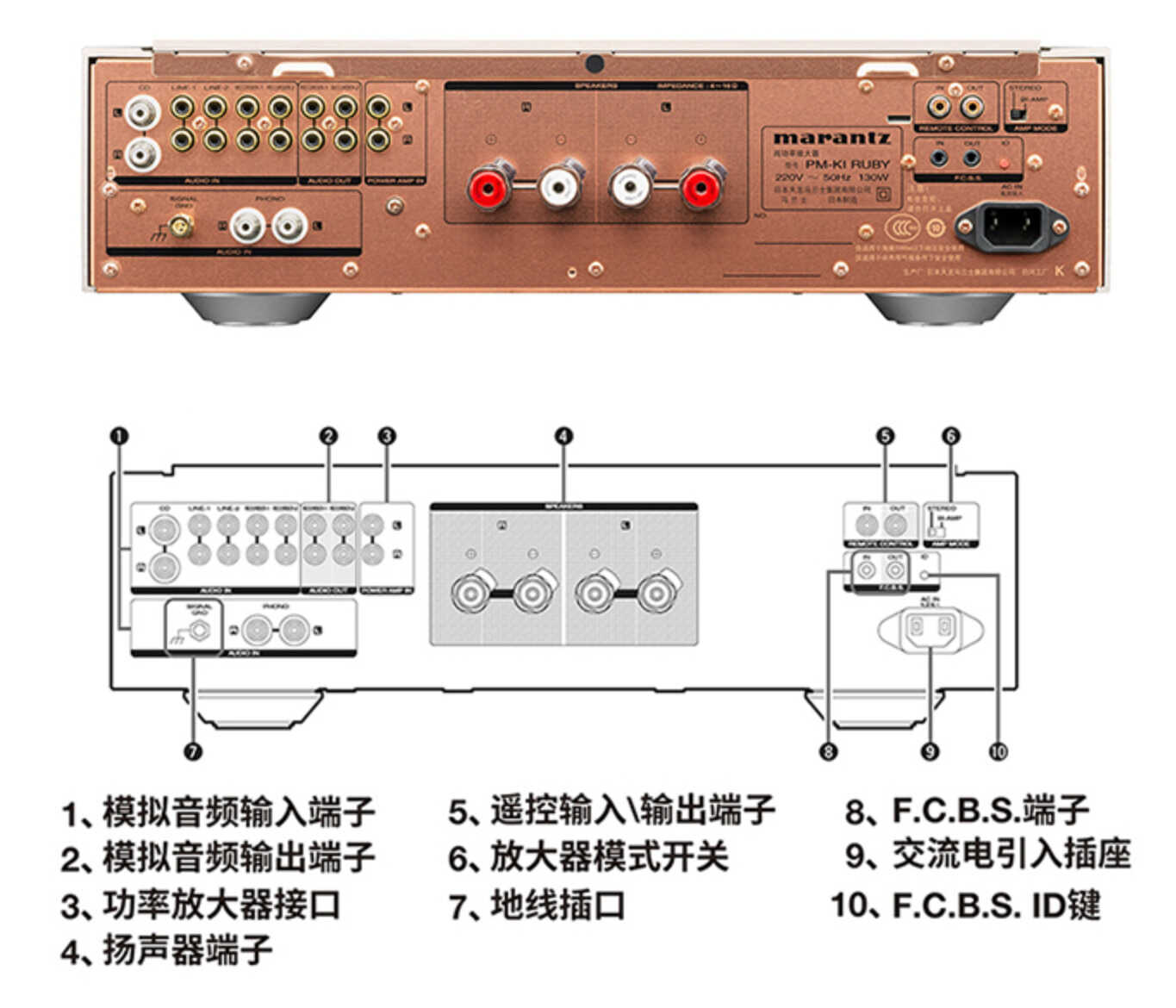

功放机接口详解

干货!功放连接电脑 音响等设备 功放机接线方法大全



mic是话筒麦克风;旋钮是调音量的;effect是外置效果器;off和on是开关;SENSOR传感器;vcr录像机;dvd磁碟机;video out是视频;黄色和红色代表两个声道;freq是频率调整;sub vol调重低音音量;sub out是重低音输出;vcr磁带录像机;tape磁带音响信号;rec表示录音;preamp是前置放大器;in代表输入,out表示输出。两组表示一路 输入,一路输出;l是左声道;r是右声道;Digital/COAXIAL/SPDI是同轴接口,作用是音频输出;CBL/SAT是卫星接收/机顶盒(有 线电视)的输入源接口;HDMI IN是HDMI输入接口;HDMI OUT:支持输出到3个监视器。

功放如何连接DVD

首先,我们先进行接线,将DVD(音源),功放,音响,之间相连,在连接之前我们注意!要将功放前面板的旋钮依次调到最低音量,也就是全部向左拧。

5.1声道环绕解法:

先把DVD与您的电视相连接:电视与DVD的连接,只需一根音频线,一端插在电视后边的黄色插口(标识大多为:视频音频输入),另一端插在DVD后面板的黄色插口(标识为:TVOUT)

再将DVD与功放相连,音频线的一段有两个颜色的接头(红白),先将音频线一端插在DVD的后接口面板上。

DVD后面板输出接口处

共有6个接口,依次是

FRONTLR-------------------------(前置主音箱接口)

REARLR----------------------------(环绕接口)

CENTER----------------------------(中置接口)

SUBWOOFER---------------------(低音炮接口)

标准接法:

需要将音频线依次插入这三组接口,音频线的另一端我们也要插入对应功放的三组接口内。

(DVD)FRONTL连接(功放)FRO白色接口

(DVD)FRONTR连接(功放)FRO红色接口

(DVD)REARL连接(功放)SURR白色接口

(DVD)REARR连接(功放)SURR红色接口

(DVD)CENTER连接(功放)CEN接口

(DVD)SUBWOOFER连接(功放)S-WOOFER接口

如果都依次对应插完,那就已经成功将DVD与功放连接上了。

汽车功放机接线步骤

黄——常火,就是电瓶过来的12伏正极,该线用于机头储存各项设置参数,也就是维持机头的记忆功能。

红——接ACC,就是车钥匙控制的12伏正极,只有车钥匙点火,12伏才接通,机头主机才能启动,平时停车后机头的主机是不通电的。

黑——地线,接电瓶负极。

蓝——这是天线控制线,接钥匙开关ACC,钥匙点火后,启动主机天线才能升起来。

其余的为汽车喇叭线,灰(右前)、白(左前)、绿(左后)、紫(右后)4个喇叭的4组8根线,每组一种颜色中带黑边的线是喇叭负极,不能搞错,否则音频的相位不对,喇叭音量就会相互抵消。

另外还有车上的天线插头,直接插机头的天线孔;低音炮的音频输入接机头的RCA输出。

简单的说就是黄色、红色、橙色、蓝色接12V,黑色接地。

点歌机和功放怎么连接

点歌机输出(音频与视频)直接连接电视,然后电视音频输出连接混响器,同时话筒接收机也连接混响器,最后混响器输出连接功放,功放输出连接音响。这时就可以K歌了。

材料:音频线一根 (连接点歌机功放用)、视频线(接电视)、音箱线两根、长度看音箱和功放距离

具体步骤:

1、首先连接点歌机和功放

点歌机后有很多插孔,可 找 R L 两个孔 (audio out)连接到功放的 (audio in) 一般功放输入分几种 如 vod cd dvd 或 A ,B任选一组即可,然后在面板按下相应的输入选择(输入选择)(in 打头的字母)还有个视频接口 (video out)接电视的(video in)

2、然后接功放和音箱

音箱线分正负(就是红接红,剩下的接黑色的)端口,功放后面有个接口SPK应该标明L(左) R(右)接到音箱上的两个接线座上就可以了。

注意:红接红,不能错。

功放机怎么连接其他设备

干货!功放连接电脑 音响等设备 功放机接线方法大全



功放机连接电脑

用一根3.5mm转RCA接口(也叫莲花头)的转换线,将3.5mm插头插入主机的绿色音频插口,RCA插头(通常是红白二色,白色是L左声道,红色是R右声道)插入音响的音频输入接口,即可完成主机与功放的连接。

功放连接电视

功放连接电视机方法较为简单,视不同情况而定。具体操作步骤如下:

如是左右声道的,一般有两根连线,分别为白色(音频左声道)、红色(音频右声道),按照连线的颜色连接在电视的AV音频输出接口;

如是一体的,只有一根连线,直接连接在同轴输出接口,再通过音响功放连接至家庭影院相应的扬声器(主扬声器/中置/环绕/重低音)上。

连接完毕,再按电视遥控器“菜单”→“声音”→“扬声器(或者叫音箱系统)”→“外置”。

功放与音响连接

将喇叭线的一端接入功放后面板一个英文标识接口之后,喇叭线的另一端就要接入对应的音箱接口。

注意:在一组接口处是有正负极之分的,如果音箱是大型扬声器,务必将喇叭线两端的正负极对应连接,否则音质会大打折扣。

例如:如果先接前置左音箱,那么先将喇叭线的一端插入功放后面前置左音响的一组接口,然后喇叭线的另一端插入您的前置左音响后面的接口。这样前置左音响与功放就连接完了,其他音箱以此类推。

连接好后就要连接信号了,把高清电视盒,DVD,硬盘播放器等播放设备连到功放的HDMI输入上,从功放的HDMI输出连接到电视机上。
