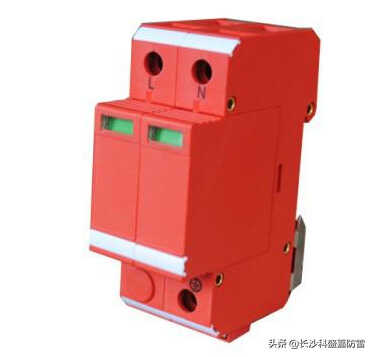

电源防雷器

当浪涌大于设计最大能量吸收能力和放电电流的时候，防雷器可能失效或损坏。防雷器的失效模式分为开路模式和短路模式。

在开路模式下，被保护系统不再被保护，因为失效的防雷器对系统影响很小，所以不易被发现，为保证下一个电涌到来之前，更换失效的防雷器，就需要一个指示，一般正常情况下为绿色窗口显示，一旦失效，将会出现红色窗口指示。

在短路模式下，失效的避雷器严重影响系统，如果被保护系统没有合适的装置将失效的避雷器从系统中脱离，系统中短路电流通过失效的避雷器，短路电流导通时使能量过度释放可能引起火灾。使用具有短路失效模式的防雷器需要配备脱离器。

当防雷器被用来保护特定设备或当防雷器装在主配电盘上而不能为某些设备提供足够的保护时，防雷器应尽可能地靠近被保护设备。如果它和被保护设备之间的距离太长，设备端产生的震荡电压值一般高至2Up，在一些情况下，甚至超过这个水平。有些电源系统中尽管装有防雷器，但上述的震荡仍能引起被保护设备失效，合适的保护距离取决于避雷器样式，系统类型，侵入电泳的陡度和波形，连接的负载。实际上，如果设备的阻抗高或设备内部断开，就有可能产生两倍的震荡电压。

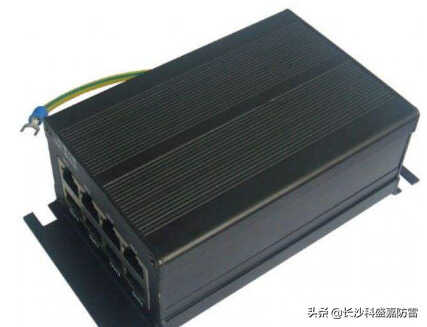

信号防雷器

为了达到最佳的过压保护，避雷器的连接导线尽可能短。长的连接导线将降低避雷器的保护水平，因此，可选择一个较低电压保护水平的防雷器来提供有效的保护。传送至设备的残压为防雷器的残压和沿导线感应电压降之和，这两个电压并不再同一时刻到达峰值，但应用时，可以简单地相加。

一般说来，假定导线的电感是1uH/m，当冲击波上升率为1KA/us时，电感沿导线长度的电压降为1KV/m,防雷器在配电系统中应用时，可采用以下流程：

1，保护和安装模式，应尽可能靠近设备的电源安装；这样既可以有效的保护电源输出部分，也可以避免雷击直接击在线路上，因为防雷器隔着太远了，而来不及反应，因此难以达到最佳的保护效果。

2，震荡现象，应尽可能靠近设备安装；

3，连接导线长度，防雷器的连接导线长度尽可能短；以避免导线的阻抗和感抗产生附加的残压降，如果现场无法满足连接线的长度要求（小于0.5M），应适当加大线径，否则防雷器的连接方式必须使用凯文接线方式连接。

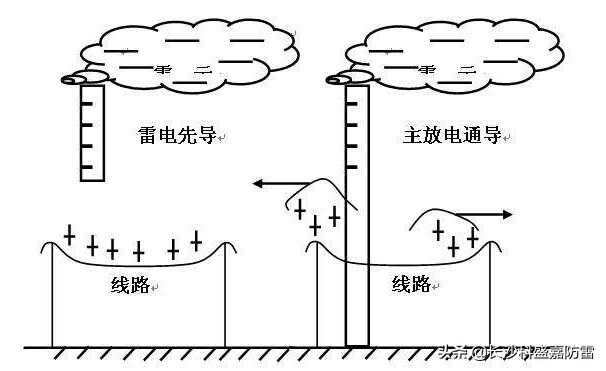

雷电入侵线路

4，需要附加保护，防雷器安装在装备的入口处，并且其他避雷器应尽可能靠近设备；

5，根据试验等级选择SPD的安装点，I，II，III类试验的SPD可安装在装置的入口处，而I,II，III类试验的SPD可靠近设备安装；

6，保护区域的概念，在引入这种概率时，防雷器可安装在区域边界处。

言而总之，所有的接线尽可能用三个字来形容：“短，粗，直”，以减少分布电感影响防雷器对雷击电磁脉冲能量的泄放，当然肯定也要与防雷器的通流容量以及安装等级相符合，还要方便防雷器的安装，有的地方只要16平的，你硬是要用35的，那装起来就很困难了，有的地方你要0.5米长才好安装，你为了求短，硬是要弄0.3米，这样子就很没必要，因此，规则为规则，但是最终也要以符合现场安装为标准。
