小度智能跳绳拆解,Pro级双轴承,三霍尔传感器,精准计数

 人阅读 | 作者pangding | 时间:2024-02-16 15:19

运动、减肥、健身是现在新一代年轻人群非常关注的话题,忙碌了一整天,下班后运动运动既能放松心情,又能强身健体,还能避免工作久坐导致的小肚腩出现。其中,跳绳便是较为常用的锻炼方式之一,能够实现对全身整体的提拉锻炼,同时还锻炼了身体的协调性、灵敏性和平衡性。

百度小度是依托于百度DuerOS智能语音系统的蓝牙音频品牌,旗下产品包括了智能音箱、智能真无线耳机、学习平板、智能家居等。此次将要拆解的是其推出的一款智能跳绳产品,搭配小度智能屏/添添智能健身镜,支持语音控制跳绳,一句话设定运动模式等。

小度智能跳绳在功能配置上,采用Pro级双轴承,搭载三霍尔传感器,实现轻松旋转和精准计数。配备有绳球和长绳,有绳无绳双模式自由切换;支持自由跳、计时跳和计数跳三种运动模式,满足用户不同的运动计划;搭配小度App还可精准记录卡路里消耗和运动数据,辅助用户更好的制定运动计划。

此前我爱音频网拆解过的小度智能音频产品有:小度主动降噪智能耳机Pro、小度智能真无线耳机S1、小度真无线智能耳机、小度智能屏X10、小度智能音箱 2 红外版、小度在家智能屏 Air、小度在家智能屏 X8、小度智能音箱Play青春版、小度智能音箱大金刚、小度人工智能音箱1S、小度在家1S带屏智能音箱、小度智能音箱Pro、小度智能音箱、小度在家智能视频音箱等,下面一起来看下这款产品的详细拆解吧~

一、小度智能跳绳开箱

小度智能跳绳包装盒延续了简约设计,正面展示有装配绳球的产品外观设计,品牌LOGO和产品名称,以及高清显示、超长续航、精准计数三项产品功能特点。

包装盒背面图文介绍有产品的详细功能特点:模式选择、软硬互联、目标设定、智能计数、历史记录、声纹识别、语音控制、节奏音乐。出厂标签上信息,产品名称:小度智能跳绳、产品规格:5V-500mA,颜色:白色,生产日期:2022年5月。

包装盒侧边展示有部分语音控制操作指令。

包装盒内物品有跳绳手柄、充电线、绳球、长绳、收纳袋和产品说明书。

收纳袋采用了绒布材质,手感舒适耐脏。

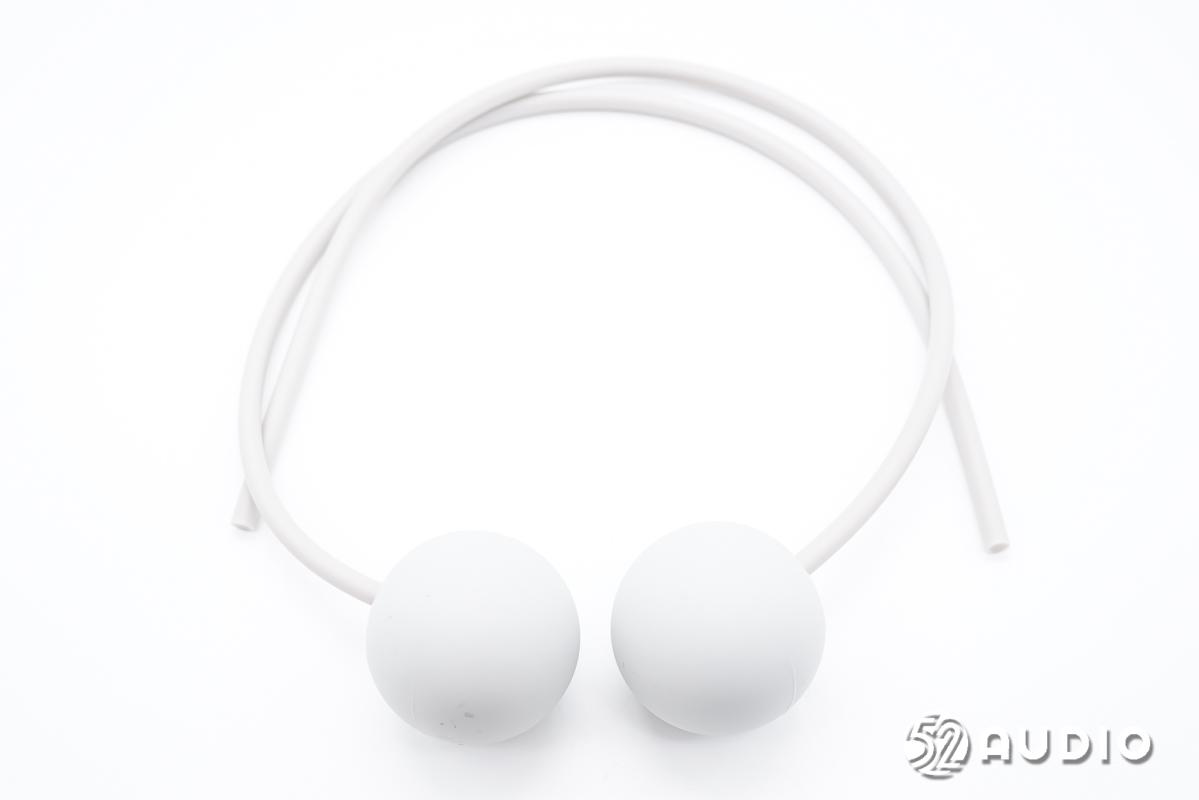

两颗绳球,长度30cm,用于无线跳绳模式。

用于有线模式的长绳,长度3m。

调节跳绳长度的绳扣和绳帽。

USB-A to Type-C充电线。

跳绳手柄外观一览,细长的圆柱形设计,橡胶手感漆全面喷涂,触感柔软细腻,握持舒适防滑。

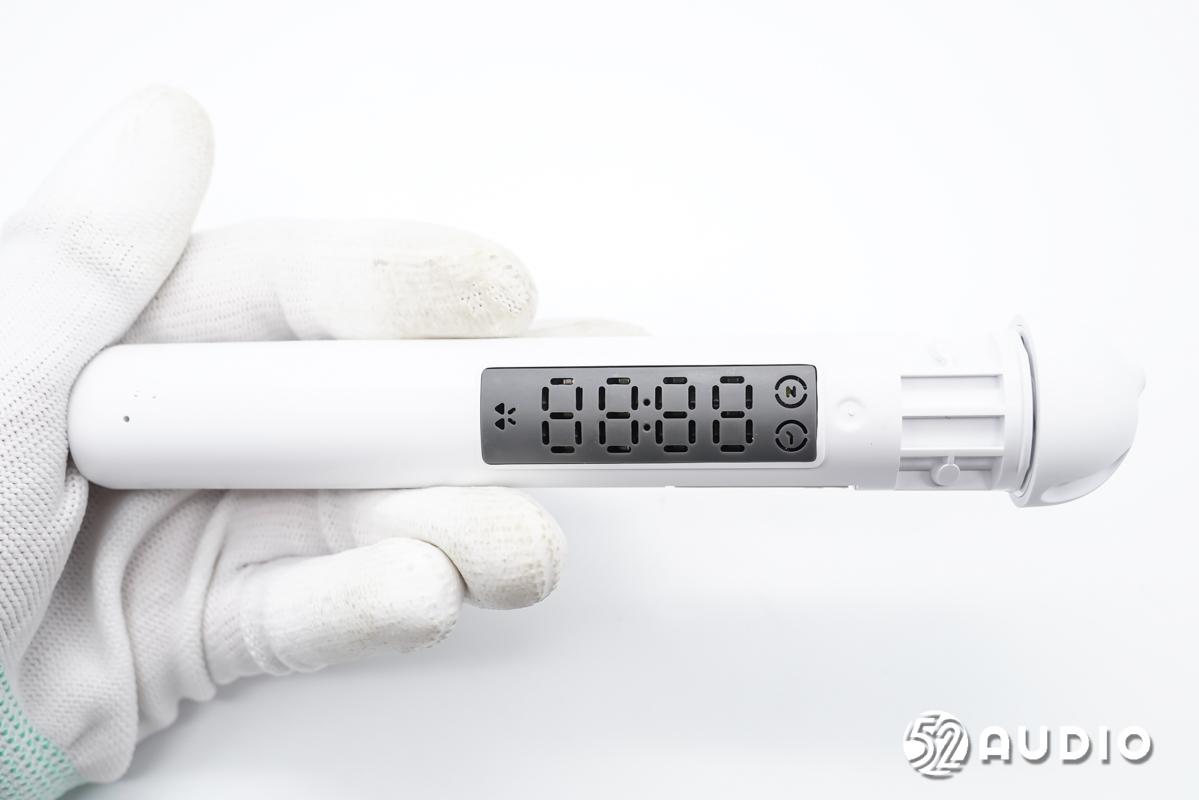

主手柄上设置有电源开关和功能按键,以及数字显示屏,用于计时和计数显示。

手柄底部贴有橡胶垫,主手柄底部为充电接口橡胶塞,印有充电指示标识。

Type-C充电接口特写。

手柄顶部的转轴结构特写,旋转舒适无阻尼感。

固定跳绳的开孔特写。

经我爱音频网实测,小度智能跳绳两只手柄重量约为153.2g。

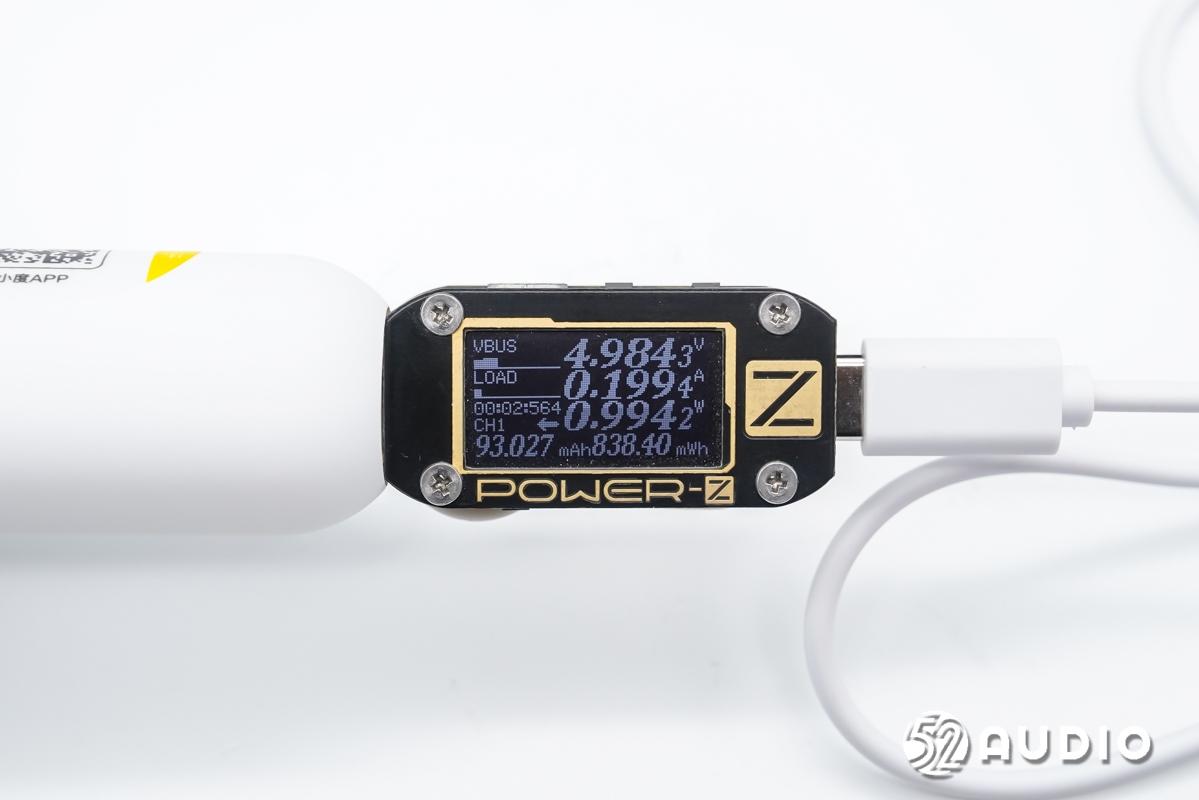

我爱音频网使用ChargerLAB POWER-Z KM001对小度智能跳绳进行充电测试,输入功率约为0.99W。

二、小度智能跳绳拆解

拆解主手柄,卸掉底部螺丝,抽出内部结构。

外壳内部结构一览。

内部结构一侧设置有数显屏开窗。

背面盖板上有四颗螺丝进行固定。

腔体上功能按键橡胶缓冲垫特写。

卸掉螺丝打开盖板,腔体内部结构一览。

盖板内侧结构一览。

取掉腔体顶部的双轴承结构。

小度智能跳绳内置的Pro级别双轴承结构特写。

取出腔体内部组件,腔体内部结构一览。

主板一侧电路一览。

主板另外一侧电路一览,固定有电池单元,通过导线和插座连接到主板。

取掉电池,主板电路一览。

手柄内置锂电池型号:NV 701535,容量:320mAh/1.184Wh,电压:3.7V,生产日期:2022年4月22日,来自诺威新能源。

电池保护板电路一览,设置有一体化锂电保护IC和用于检测温度的热敏电阻。

电池正负极镍片与保护板焊接点特写。

在电池保护板上,我们可以看到一枚丝印为“1103-GC”的锂电保护IC,这枚IC是创芯微单节二合一保护IC,型号为CM1103-GC。创芯微CM1103系列采用超薄超小DFN2*2封装,内部集成有高耐压、2KV ESD防护的低内阻充放电控制MOSFET,内置高精度电压检测电路和延迟电路,精准的实现对电池电流、电压检测,对电池的过充电,过放电,过电流,短路等全方位保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。创芯微CM1103系列的单节二合一保护IC静态功耗仅2μA,休眠功耗小于50nA,可最大程度保证电池安全并延长电池的续航时间和循环寿命。

据我爱音频网拆解了解到,目前在个人音频领域,创芯微锂电保护IC已获得vivo、OPPO、一加OnePlus、百度小度、Soundcore声阔、AUKEY傲基、Skullcandy等品牌旗下的多款TWS耳机采用,并多次量产百度小度多款TWS耳机机型。而这次的智能跳绳的应用也预示着创芯微在电子消费类产品市场再迈新领域。

创芯微CM1103-GC详细资料图。

取掉数字显示的导光结构,下方指示灯上还设置有海绵罩,防止光源互相干扰。

主板上,用于数字显示的LED指示灯阵列,总共有32颗。

中微爱芯AiP650 LED驱动器,是一种带键盘扫描电路接口的LED驱动控制专用电路。内部集成有MCU输入输出控制数字接口、数据锁存器、LED驱动、键盘扫描、辉度调节等电路。具有性能稳定、质量可靠、抗干扰能力强的特点,可适应于24小时长期连续工作的应用场合。

中微爱芯AiP650详细资料图。

Type-C接口母座特写。

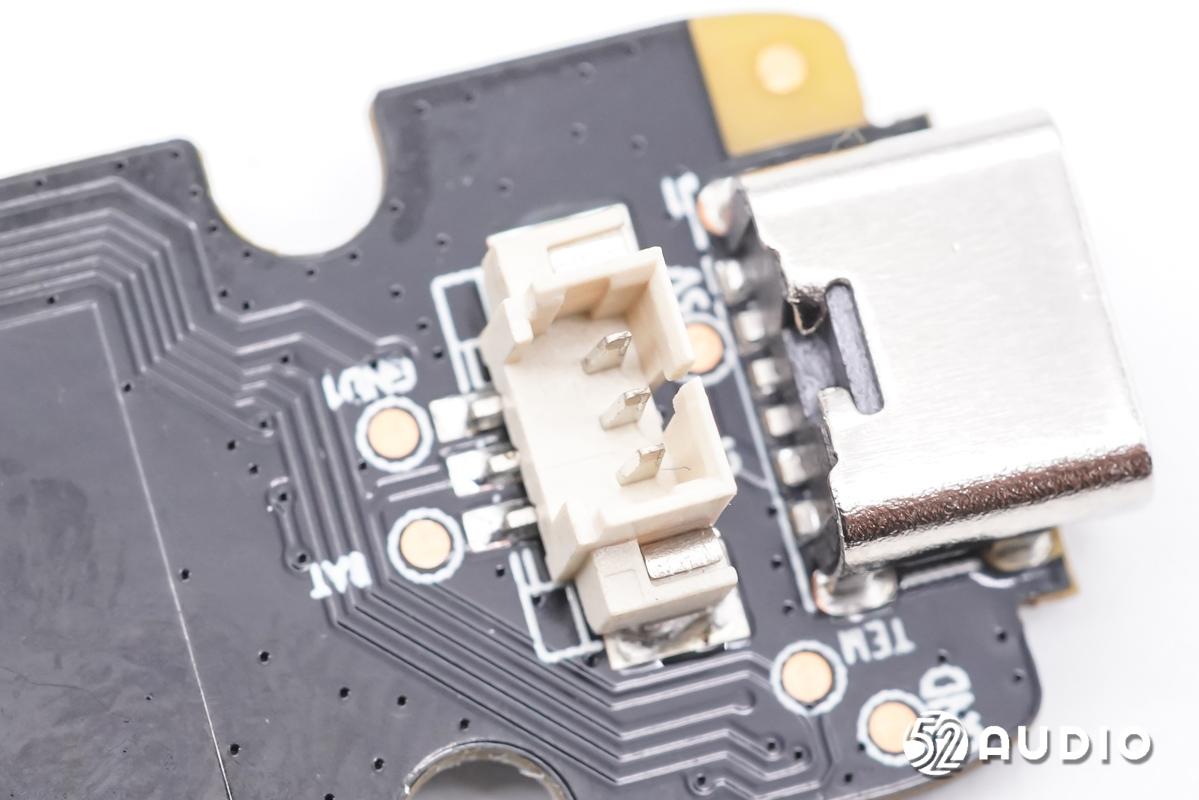

用于连接电池导线的插座特写。

主板上功能按键特写,两颗为同一规格。

丝印FFAT的IC。

丝印CHO L2A4的IC。

一体成型功率电感特写。

丝印1165HC的霍尔元件特写,主板上共搭载有三颗,用于实现更精准的计数。

第二颗丝印1165HC的霍尔元件。

第三颗丝印1165HC的霍尔元件。

两颗不同颜色的LED指示灯特写,用于反馈智能跳绳充电状态。

丝印L2A4C的IC。

智能跳绳震动马达通过导线焊接的方式连接到主板。

圆形振动马达特写,用于计数/计时开始、跳绳计划完成等给予用户反馈。

取掉橡胶垫,马达一侧特写。

马达另外一侧特写。

跳绳智能互联模块设置在了独立的邮票板上,主控芯片覆盖有金属屏蔽罩。

打开屏蔽罩,邮票板电路一览。

Telink泰凌微TLSR8250F512 BLE mesh SoC,集成射频(RF)、数字处理、协议堆栈软件和低功耗蓝牙(蓝牙5.0);芯片的嵌入式512KB闪存支持动态堆栈和配置文件配置,最终产品功能可通过软件配置,提供了极大的灵活性;还支持硬件OTA升级和多模式切换等。

为BLE SoC芯片提供时钟的晶振特写。

取掉另外一个手柄的外壳。

卸掉螺丝打开腔体,腔体内部未设置元器件。

盖板内侧设置有配重铁块,提升跳绳时的手感。

小度智能跳绳拆解全家福。

三、我爱音频网总结

小度智能跳绳手柄采用了圆柱形设计,橡胶手感漆全面喷涂,触感柔软细腻,握持舒适防滑;手柄转轴采用Pro级别双轴承结构,旋转舒适无阻尼感;配备的绳球和长绳两种方式使用,满足室内室外的运动需求;设计有数字显示屏,便于用户制定跳绳计划。

内部结构配置方面,主要电路均在主手柄内,另外一只手柄仅设置有铁块配重。主手柄内置诺威320mAh锂电池,配备有创芯微CM1103-GC单节二合一锂电保护IC,负责电池的过充电,过放电,过电流,短路等保护功能。数字显示屏由32颗LED灯组成,搭载了中微爱芯AiP650 LED驱动器进行灯光控制。

小度智能跳绳智能互联模块设置在了独立的邮票板上,采用了泰凌微TLSR8250F512 BLE mesh SoC,集成射频(RF)、数字处理、协议堆栈软件和低功耗蓝牙(蓝牙5.0);还采用了三颗丝印1165HC的霍尔元件,提供更精准的计算;以及振动马达,用于计数/计时开始、跳绳计划完成等功能反馈。
