故障现象

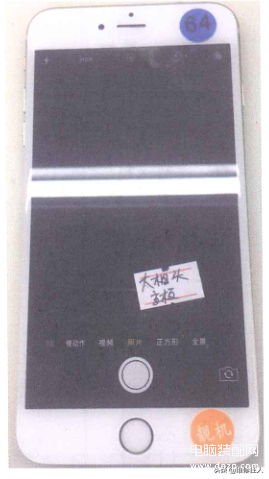

这台手机的故障是打开后置摄像头后屏幕是黑的,如图所示、



维修过程

通常,后置摄像头故障会伴随有闪光灯不能用的故障。首先测试闪光灯的功能,点击手

电筒没反应,确认闪光灯也不能用。再测试前置摄像头,发现前置摄像头是正常的。

后置摄像头和闪光灯都是通过同一组I²总线与CPU通信,信号名称是I2C_ISP_TO_

RCAM_SCL、I2C_ISP_BI_RCAM_SDA.不管这两根信号中的哪一根有问题或者摄像头与闪

光灯其中的一个有故障,都会导致后置摄像头和闪光灯不能正常使用。后置摄像头连接座的

电路如图所示。闪光灯连接座的电路如图所示。





如图所示,I2C_ISP_BI_RCAM_SDA通过R3233更名为I2C_ISP_BI_RCAM_SDA_CONN,I2C_ISP_TO_RCAM_SCL通过R3234更名为I2C_ISP_TO_RCAM_SCL_CONN.



拆下主板,首先测量摄像头的2.85V供电PP2V85_RCAM_AVDD_CONN,发现电压为

零,根据电路图分析此电压来自于U3200,见图.

在显微镜下仔细观察,发现U3200有进水发霉的痕迹,如图所示。



芯片没有电压输出,首先要查的就是其供电输入端。拆下芯片,发现芯片的4脚主供电

PP_VCC_MAIN _LDO被腐蚀了,测量其二极体值,发现为无穷大,如图所示。



图中显示,PP_VCC_MAIN _LDO由PP _VCC_MAIN经过FL3202电感输入到

U3200的第4脚。打开位置图,找到FL3202的位置,如图所示。



在显微镜下观察,发现FL3202电感也已经被腐蚀了,如图所示。



把电感补好,再把供电芯片U3200装上,装机后,开机测试,手电尚能正常开启了,

说明闪光灯功能已经正常。再打开后置摄像法,也能正常照照了,维修到此结来。
