在机箱全透风潮兴起的今天，海盗船当然也不甘示弱，先后更新了自家的产品线，许久不见新产品的Obsidian黑曜石系列自然是个好的目标。继Crystal水晶系列570X之后，Obsidian黑曜石系列500D正式跟大家见面，500D跟同系列老大750D、900D相比，小了一圈的身材和变得圆润的边角显得更加年轻。那么当烟熏黑的全透玻璃和黑色铝合金拉丝面板交融在一起，会产生怎样的化学反应呢？

往深一层想，500D作为海盗船Obsidian黑曜石系列的新品，改变了一直沿用的方正设计，虽然迎合了市场口味，但是也会让人不禁担心革新之余抛弃了一贯的优点。直到开箱的那一刻， 从方正的框架和深沉的主色调之中，可以读懂海盗船想要传达的意思：黑曜石还是那个黑曜石。

机箱规格

外观：黑色铝合金拉丝面板、烟熏色全透侧板

海盗船500D的 前面板及两边侧板前端均使用了金属拉丝工艺的铝合金装饰，使得看上去沉稳大气，不可分离的上盖、弯曲的面板边缘让机箱线条和曲线达成一种微妙的平衡。这里不得不提一下，前面板看着像是金属的，其实并不 是，只是用了铝合金装饰外层的强化塑料面板，塑料范围包括前I/O面板及其它连接处，上盖和侧板前端则为全金属。

作为Obsidian黑曜石系列的一员，500D当然不会跟很多ATX机箱一样走微型ATX风格，整体尺寸为500x237x507mm的500D拥有着10.5kg的净重，可以说是用料充足了。不得不提一下侧板，两侧磁吸开门式的设计为装机和日常维护带来了非常大的便利，烟熏色的全透玻璃跟机身搭配显得非常和谐。

前面板底部是海盗船的经典logo

烟熏色的侧透面板显得跟黑色铝合金装饰非常的一体化

面板线条跟曲线的微妙平衡，看着很舒服

不可拆卸的金属上盖，三角状的散热孔

机箱后端，7个PCI插槽，另外2卡槽支持垂直显卡展示安装

机箱底部，底端防尘网支持无工具快速拆装，四个矩形脚垫观感良好

细节：磁吸开门式玻璃侧板

海盗船500D的I/O接口位于前面板顶部的设计，使得整机适合桌下放置——这种重量和大小的机箱大概也不会有人选择放桌面吧。开关键在通电启动后会发出淡淡的光亮，重启键也显得稍微小了一点，可能考虑到防误触；两个USB3.0和一个USB3.1的type-c接口足以满足日常使用需求，银色的接口边框和黑化的接口内部使得I/O跟机箱对比起来并不显得突兀。

重点来了，烟熏色的侧板，磁吸式的开门方式，重量不轻，让我打开的时候有种开冰箱门错觉。玻璃面板的前端使用铝合金装饰，两个磁块和胶垫直接位于前端铝合金上面，侧板后端用铰链式TG连接着机箱后面板，想要完全取下侧板需要拧开铰链上的螺丝。

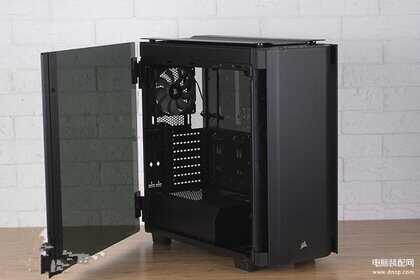

侧板开启的正面视角

侧板开启的后面视角

来个铰链的特写

侧板是靠两个小小的磁细固定的

侧板最大的打开角度，单块侧板还挺重的

自带的SP120风扇，前后各一个

前端防尘网支持无工具拆装，使用磁吸的方式紧贴在内框架上，很简单就能拿出来

这个角度可以看到前面板与前风扇之间预留的进风空间是足够大的

装上防尘网后进风空间仍然充足

结构：宽裕的空间

海盗船500D的内部空间非常宽裕，整个机箱设计上只能容纳到ATX（305*244mm）规格的主板，咋看下来好像空间利用率有点低？其实不然，考虑到了分体水冷对空间的要求，在长达370mm的显卡长度支持下，足以在机箱前端放下水泵水箱之后再装下一张GTX1080ti——也许不是所有玩家都会这么折腾，退一步来讲，足够宽裕的内部空间也有利于散热。电源就更不在话下了，225mm的电源长度支持足够容纳市面上所有电源。

结构有点像自家Crystal系列570X

Direct Airflow散热示意图，图片来源于海盗船官网

机箱前端风扇的安装，只需要从机箱内侧拧下两颗螺丝即可把内框拆卸出来

风扇是这样固定在内框上的

顶端风扇亦同理

另一端则是硬盘和线材区，分别支持3.5寸*2、2.5寸*3的硬盘安装

3.5寸硬盘架可以无工具拆装下来，拧下螺丝之后把硬盘架向上提即可拆下

2.5寸硬盘架同理，也支持无工具拆装

还有自带的海盗船logo捆线带和可以拆装的长条形理线罩

各板材实测厚度：

侧板厚度实测4.08mm

主板托盘厚度实测1.05mm

底板实测厚度为0.99mm

上机：红黑光影的搭配

一个以深色调为主的全透机箱，红色当然是灯灯灯的首选，内部空间足够宽裕的500D可以考虑选择上高配装机方案，灯光如何才足够酷又不抢机箱的风头是个大问题。500D的线条、曲面和烟熏色的玻璃本身就足够漂亮，所以不需要太多的呼吸灯、跑马灯去强调侧透效果，我觉得那样适得其反。在硬件高配置的情况下，我选择了九州风神的RGB灯扇套装，前面两把进风扇、后面一把出风扇；cpu则采用九州风神的船长240白色RGB版压住发热；整机主灯色调为红色、静态光，整机风扇转速都比较低。

前端2个120mm风扇进风、后部1个120mm风扇出风、顶部240mm冷排出风

背部有理线罩，大部分现在都可放入内里

红色为主基调的灯光

九州风神 魔环 RGB风扇

九州风神 Captain船长240 RGB白色CPU散热风扇

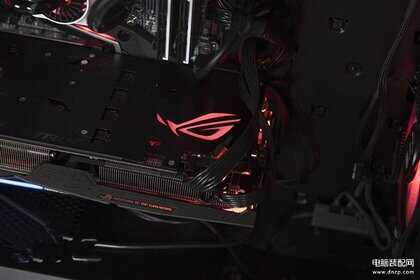

华硕 ROG STRIX-GTX1080-A8G-GAMING 显卡

亮机时的内部

散热测试：良好风道，强大散热

本次海盗船的测试平台采用了Intel Core I7-7820X处理器，搭配的是九州风神 船长240 RPG散热器，主板为微星 X299 GAMING PRO CARBON AC（X299芯片），内存为G.SKILL TRIDENTZ DDR4 8GBx4组成四通道，硬盘为浦科特M9PeY 512GB，显卡为华硕ROG STRIX GTX1080-A8G-GAMING，电源为海韵超白金特别版650W，前面安装两个120mm风扇、后部安装一个120mm风扇，测试时室温大致为25℃。

测试方法：我们的机箱散热测试主要分为三个部分，烤机压力测试，游戏压力测试以及待机状态测试。烤机压力测试我们通过同时运行AIDA 64 FPU和3DMark Fire Strike项目，令CPU和显卡达到满载状态，烤机时间持续1个小时；游戏压力测试则运行3DMark Fire Strike压力测试，持续时间10分钟左右；待机测试开机静置30分钟，记录CPU平均温度以及显卡最高温度。

在极端烤机之后，Intel Core I7-7820X的八个核心温度都接近80度，CPU表面温度仍然稳定在70度左右，而GTX1080的GPU芯片温度则在68度，总体并不能说太优秀；其次是游戏负载的情况下，cpu温度60度/显卡温度64度，最常见的负载之下散热系统的发挥还算不错；静置后cpu和显卡双双来到了40度，常态下这个温度可以说是有点高了，考虑到整个平台的发热量，还算是可以接受的。机箱内部还有预留的水冷散热位置未用上，后期改进空间较大。总得来讲散热性能良好，装载高配置平台也可以胜任。

总结：优雅简约中的时尚

海盗船500D给人的观感就是大气沉稳，两侧宛如冰箱一样开门的烟熏色侧透玻璃也会给人留下深刻的印象，不仅仅因为它们的沉重，还因为它们的质感。钢化玻璃和前端的铝合金装饰融为一体，衔接处没有给人以突兀感，磨去棱棱角角的500D反而更多的给人一种工艺美感。内部空间宽广，但一些小细节上还需要注意：主板上I/O盔甲的高度过高的话，后面板安装风扇时会被顶住，需要拆下I/O盔甲最上面的一层才可以顺利安装风扇；玻璃侧板较难卸下，移动机箱侧板会自动开门，这方面没考虑到极致。而背部的理线区和硬盘位设计非常人性化，因为磁吸式侧板和支持无工具拆装的缘故维护/更换硬件很方便。

前端和顶部的风扇安装也很有特色：需要在内部拧下手拧螺丝拆下一个小框架，风扇就装在框架上面，相比传统的安装方式这样更为灵活。后端特意留出的可竖立展示安装显卡的PCI插槽也很有意思，当然前提是需要买到显卡用PCI-E延长线，可以更直观地从外部看到整张显卡。从整体看来，散热性能良好，装机体验不错，可扩展性/可玩性高，海盗船500D目前在售价为1209元，定位高级中塔机箱，对于喜欢海盗船Obsidian风格、或对机箱外观和散热性能有一定要求的朋友可以考虑入手了。

√ 优点：

· 箱体内空间足够，扩展性较强

· 烟熏色玻璃侧板，磁吸式开门方式

· 板材用料足够厚实

· 可侧装显卡

X 缺点：

· 侧板在移动时会自动开合，需要注意

· 不拆卸侧板的情况下装机略有阻碍，拆卸侧板较繁琐
