在去年，三星推出了旗下首款双向快充移动电源，型号为EB-PN930，容量10200mAh，输入输出均支持12V/2.1A AFC快充，同时也兼容QC2.0快充协议，逼格很高，美国地区售价高达84.99美金。近日，充电头网从供应链了解到，一家名为“青州小熊真品店”的淘宝店铺正在处理这批好货。先来看看这批货成色咋样。
一、外观
据悉，这批货是从香港运回大陆的，为了减少体积，去掉了外包装。机身表面只有一层保护膜，部分产品外壳表面略有一些划痕，没有附赠配件。

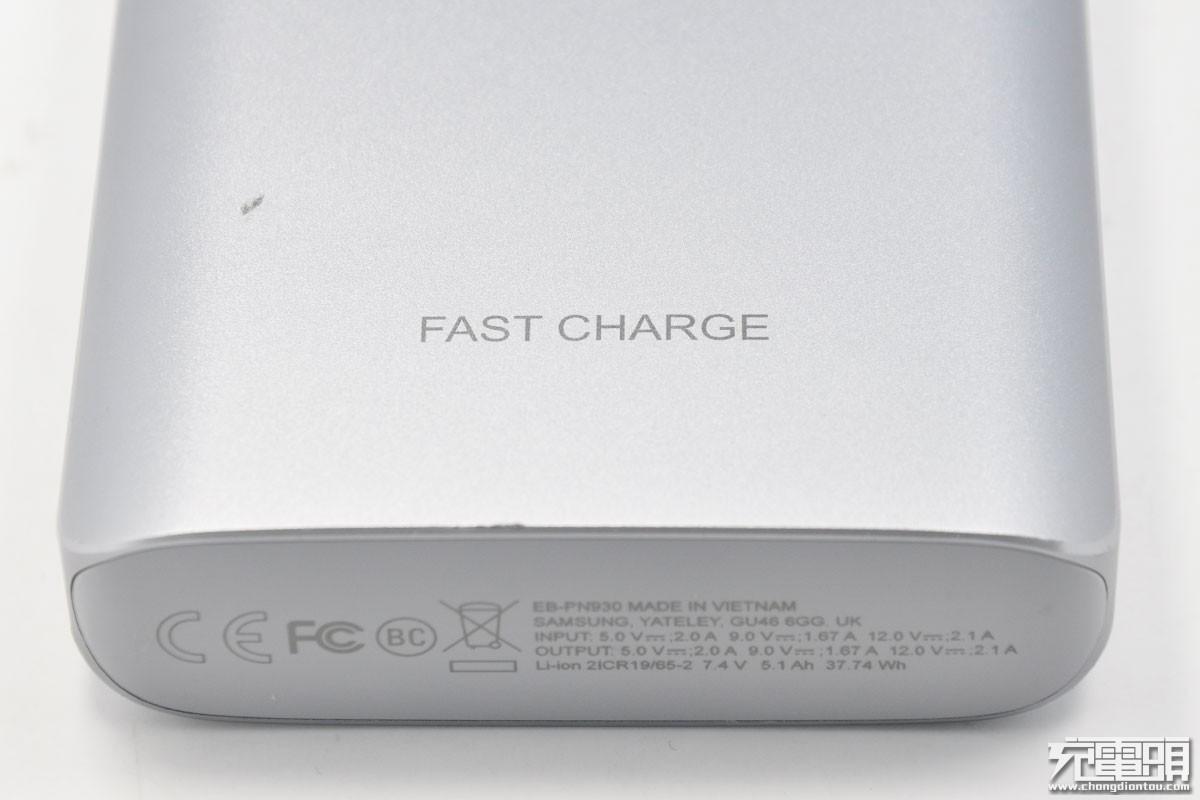

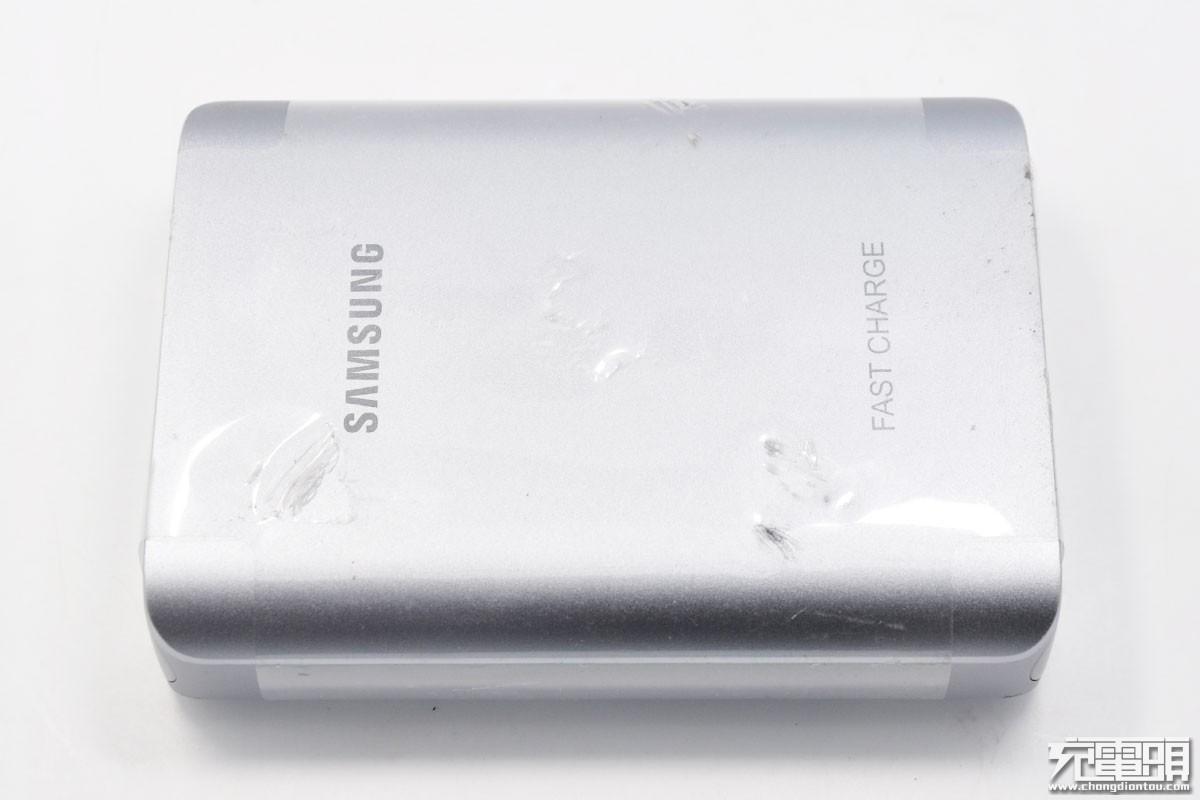

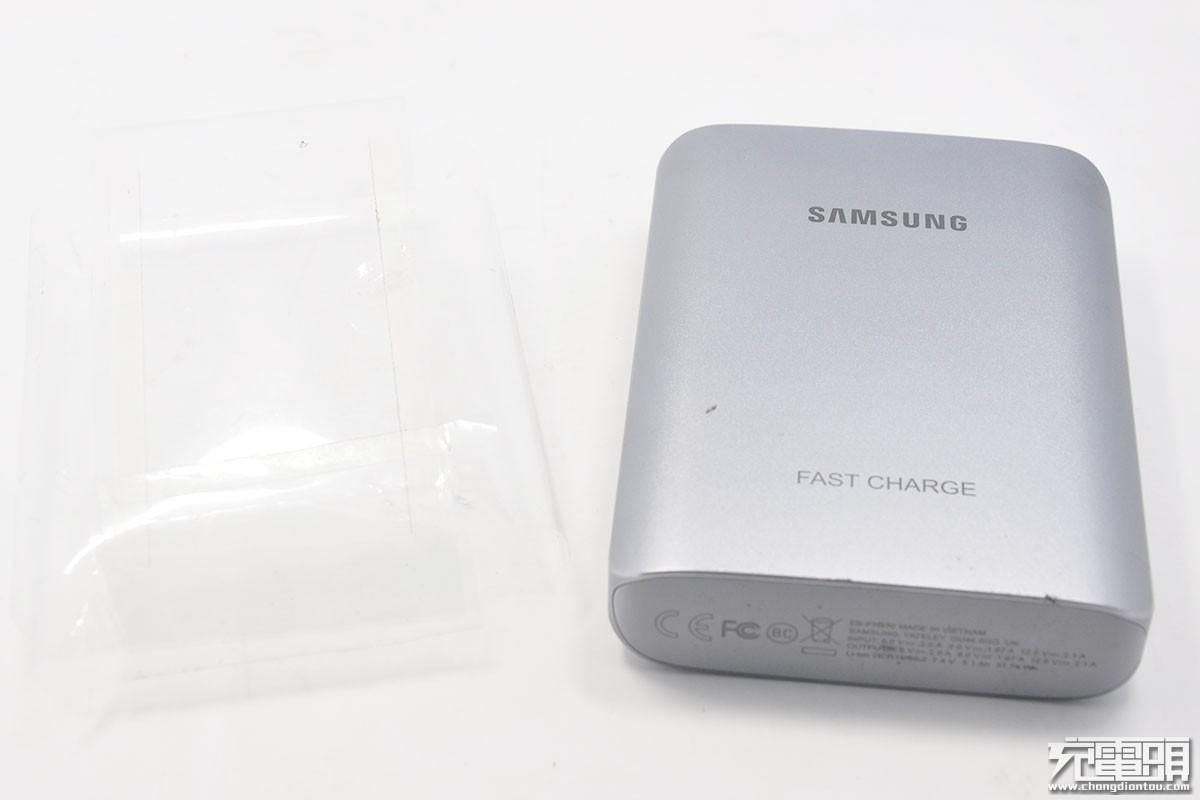

去掉保护膜之后的机身要显得干净很多，在移动电源正面是SAMSUNG的log以及FAST CHARGE的快充标识。
移动电源采用的是铝合金外壳，左右两侧圆角过渡，便于手持；顶部和底部边线采用CNC高光倒角。

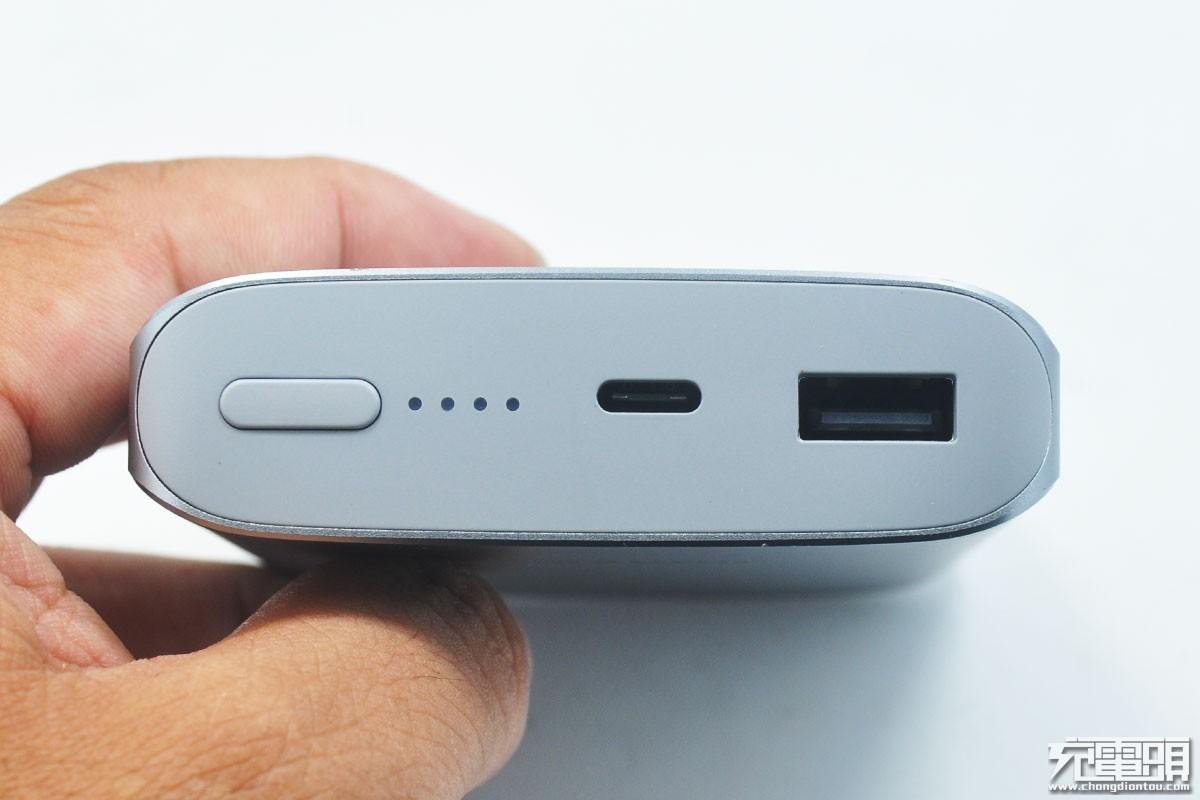

顶部配备了USB-A和Type-C两种接口、腰圆电源按键以及四颗LED电源指示灯。

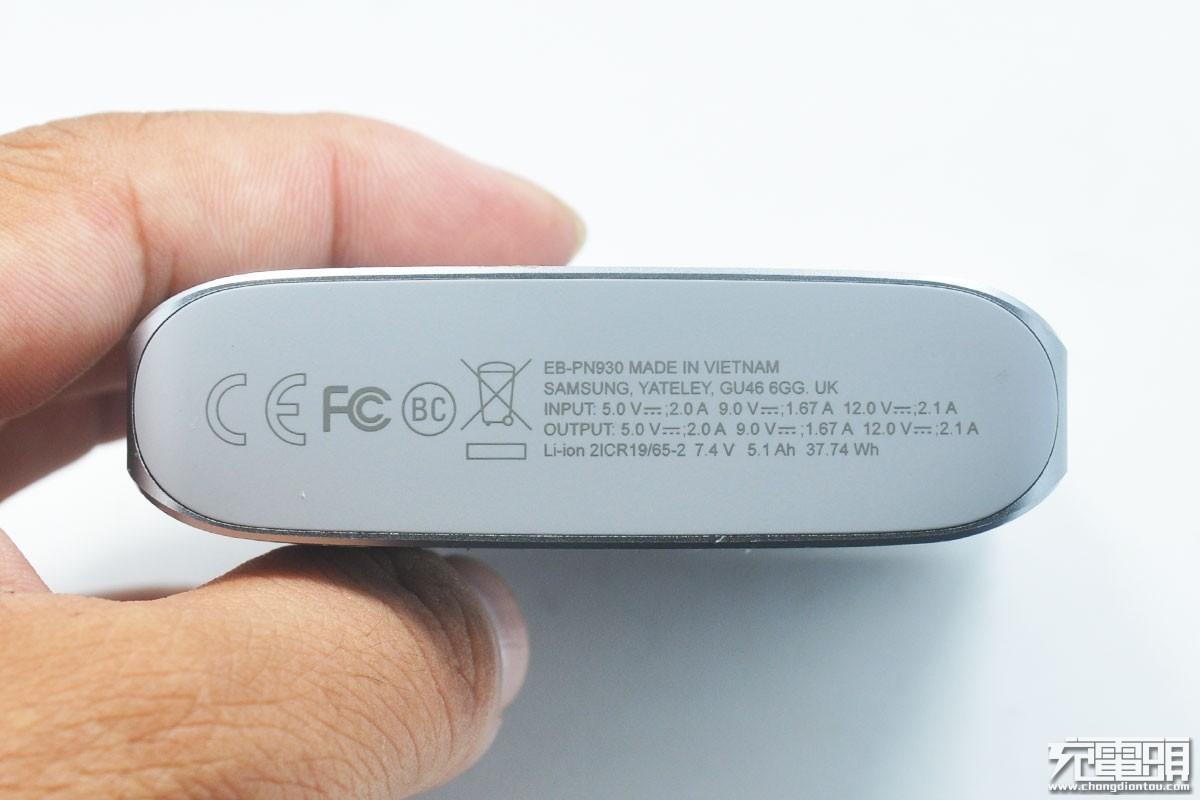

底部的的具体参数标识。型号：EB-PN930；产地：Vietnam（越南）；输入输出均为：5V/2A 、9V/1.67A、12V/2.1A；经过CE和FCC认证。

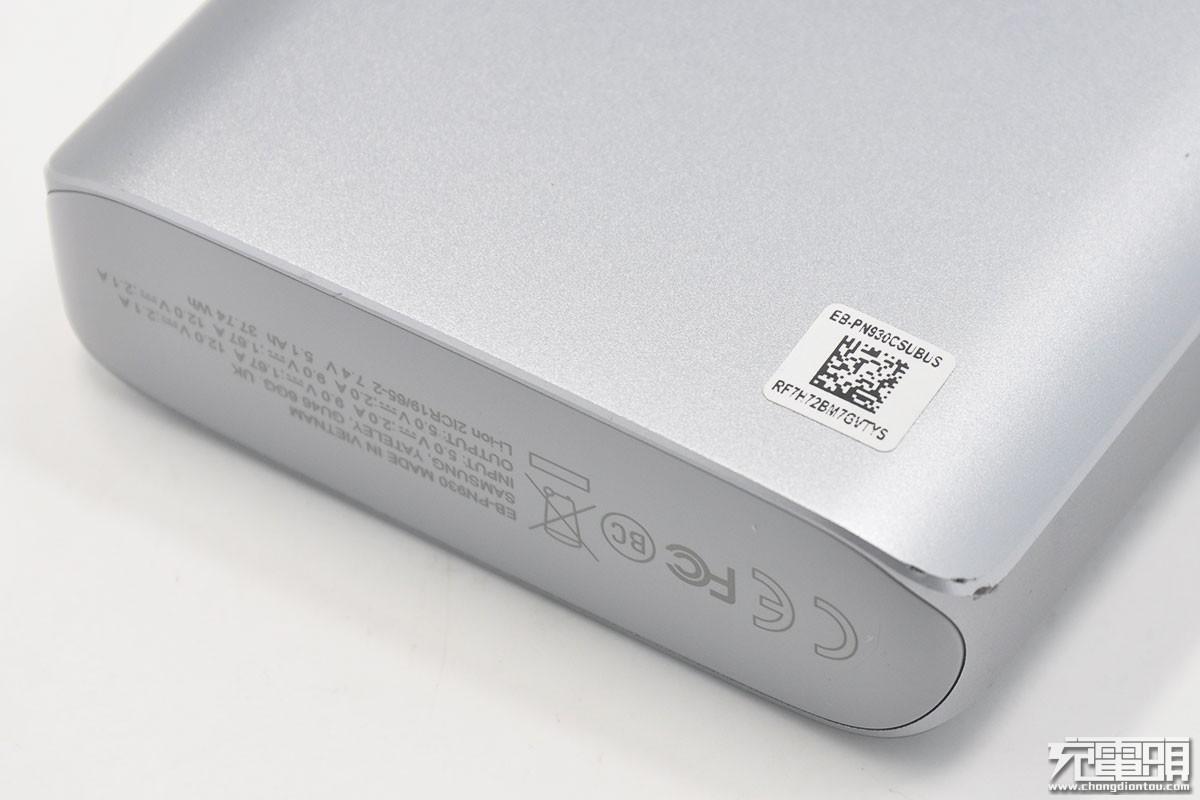

背面底部边上有个二维码写着型号：EB-PN930CSUBUS。

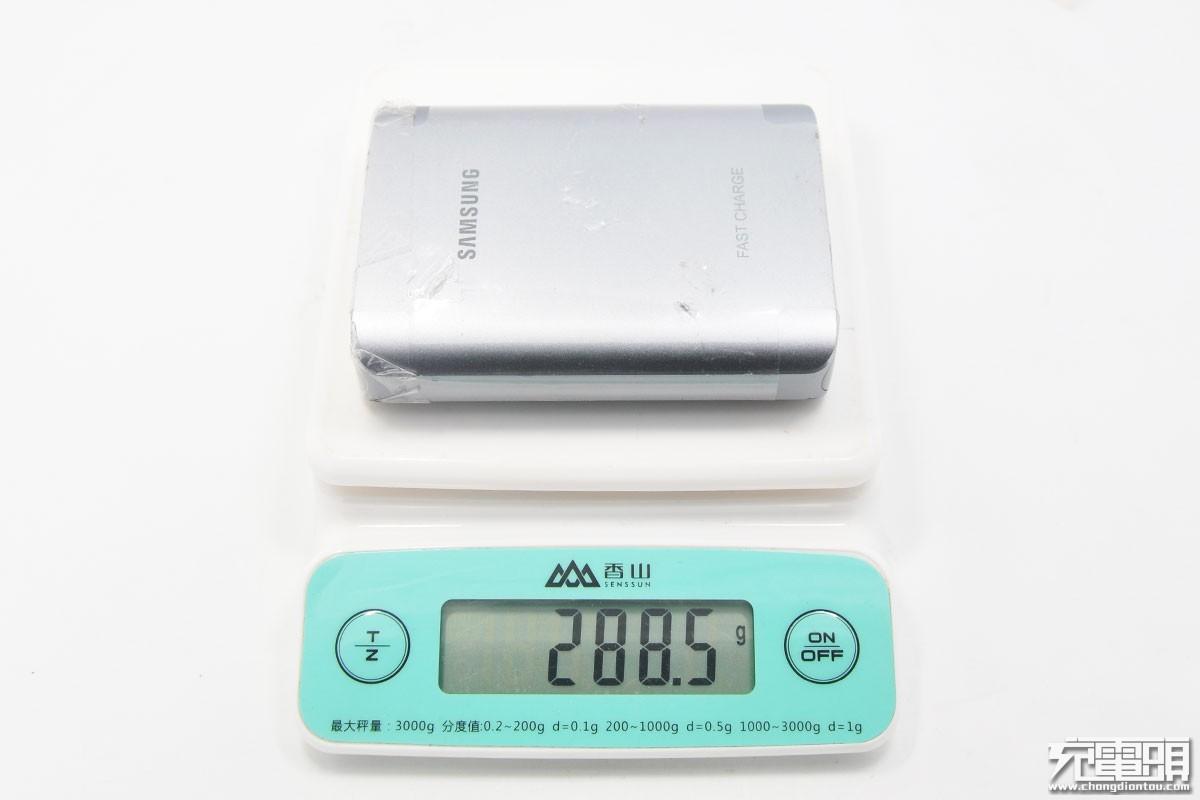

重量288克左右。
二、拆解

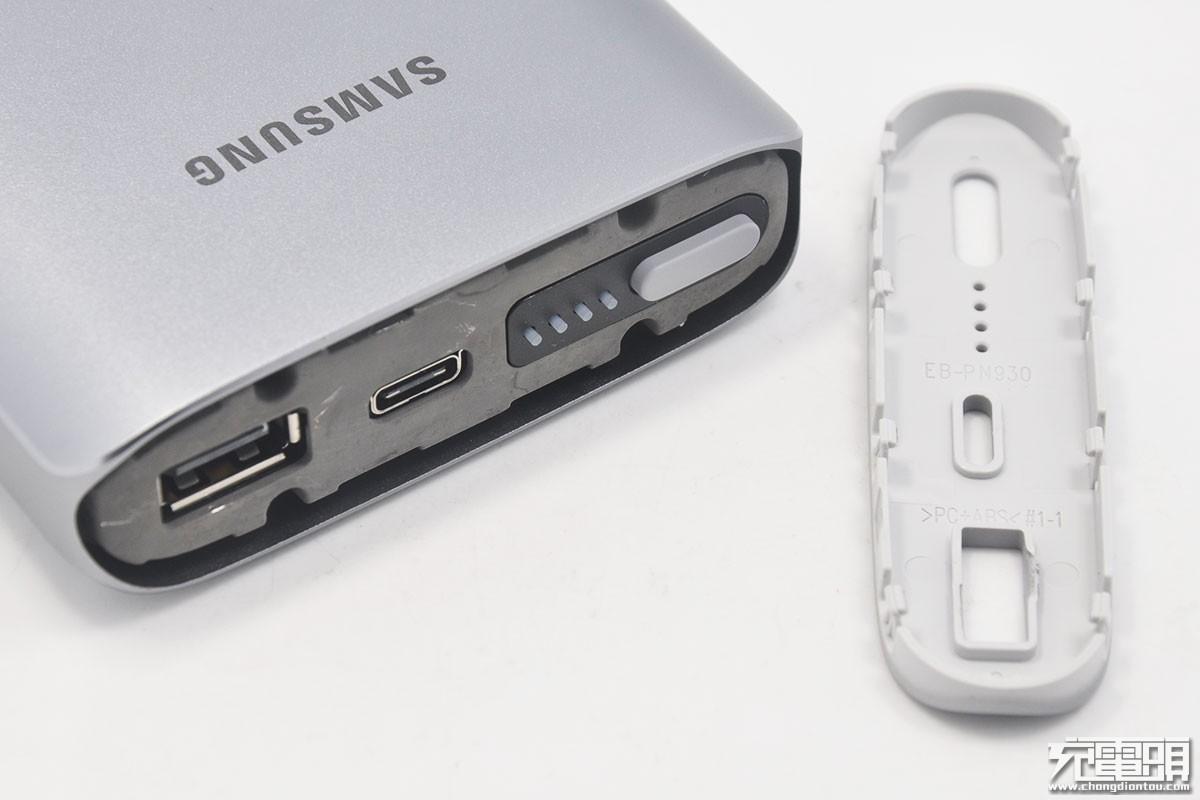

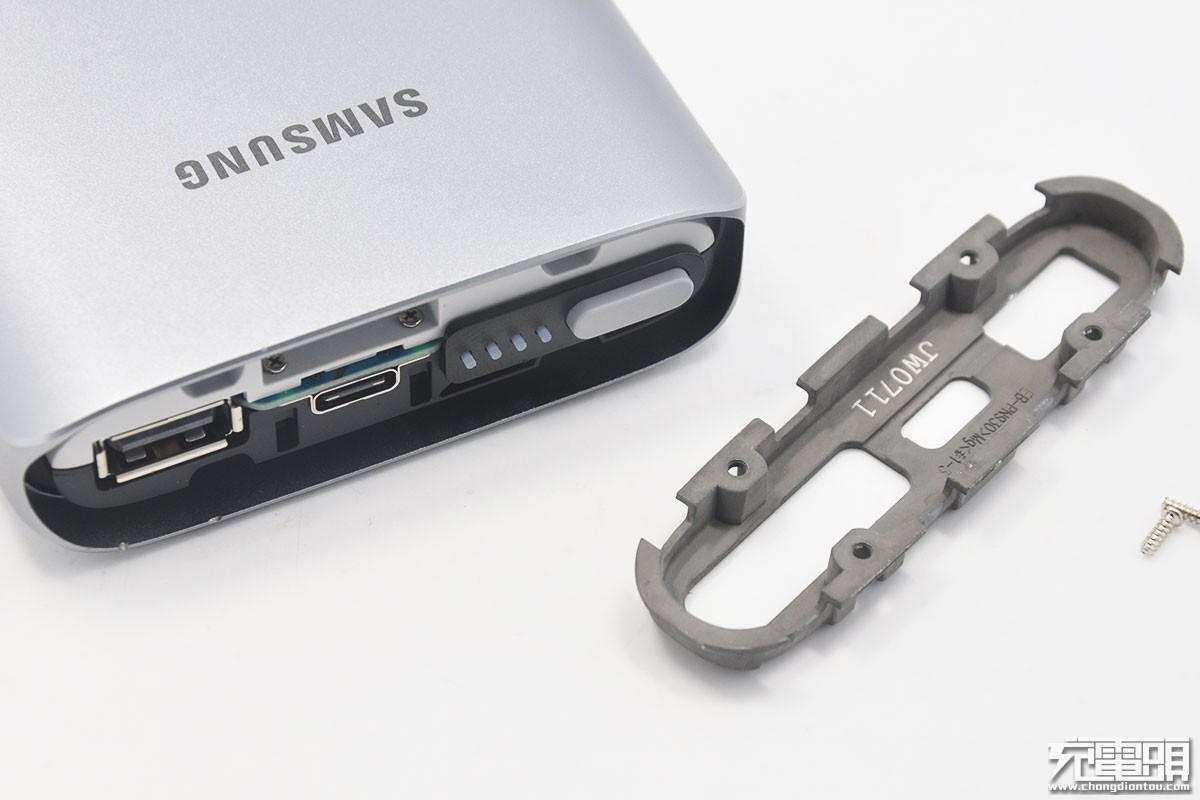

从输出端面板开始拆。有了之前的拆解经验，拆开这个相对就容易多了，输出端塑料面板为卡扣设计，用撬棒即可无损打开。

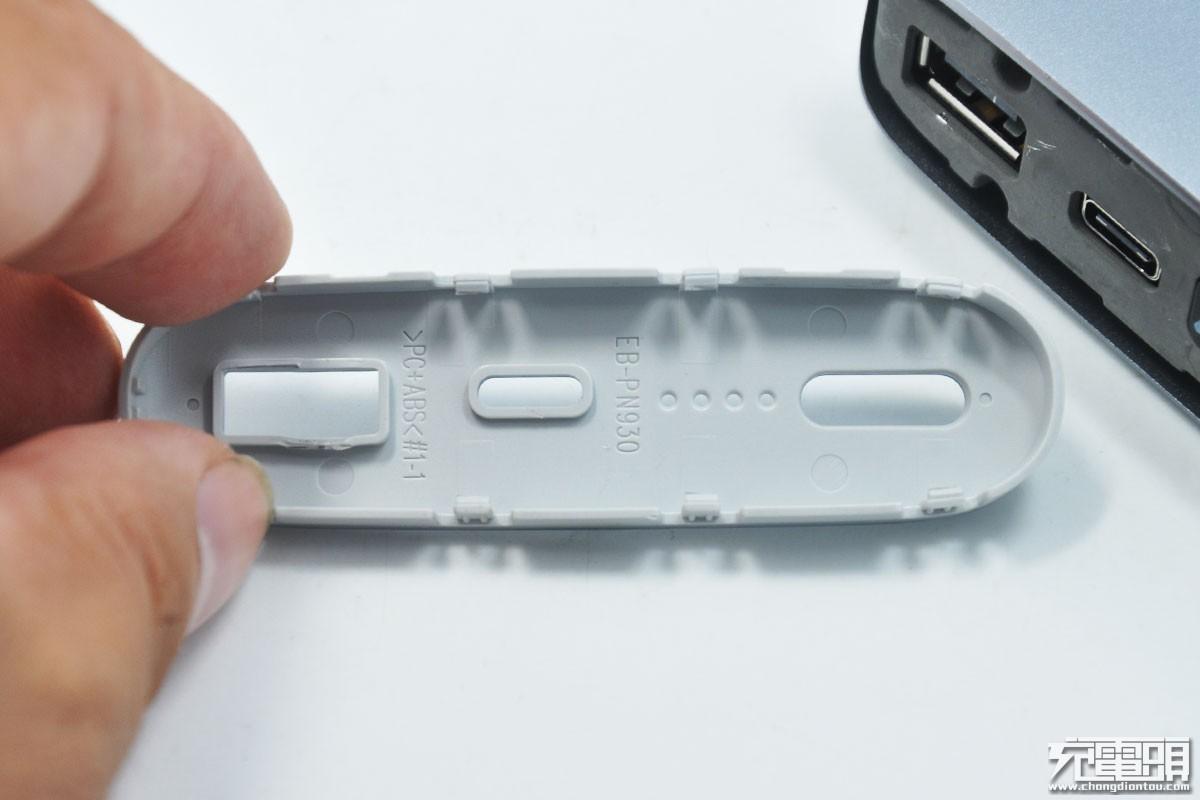

在面板内侧印有EB-PN930字样，用料材质为PC+ABS。

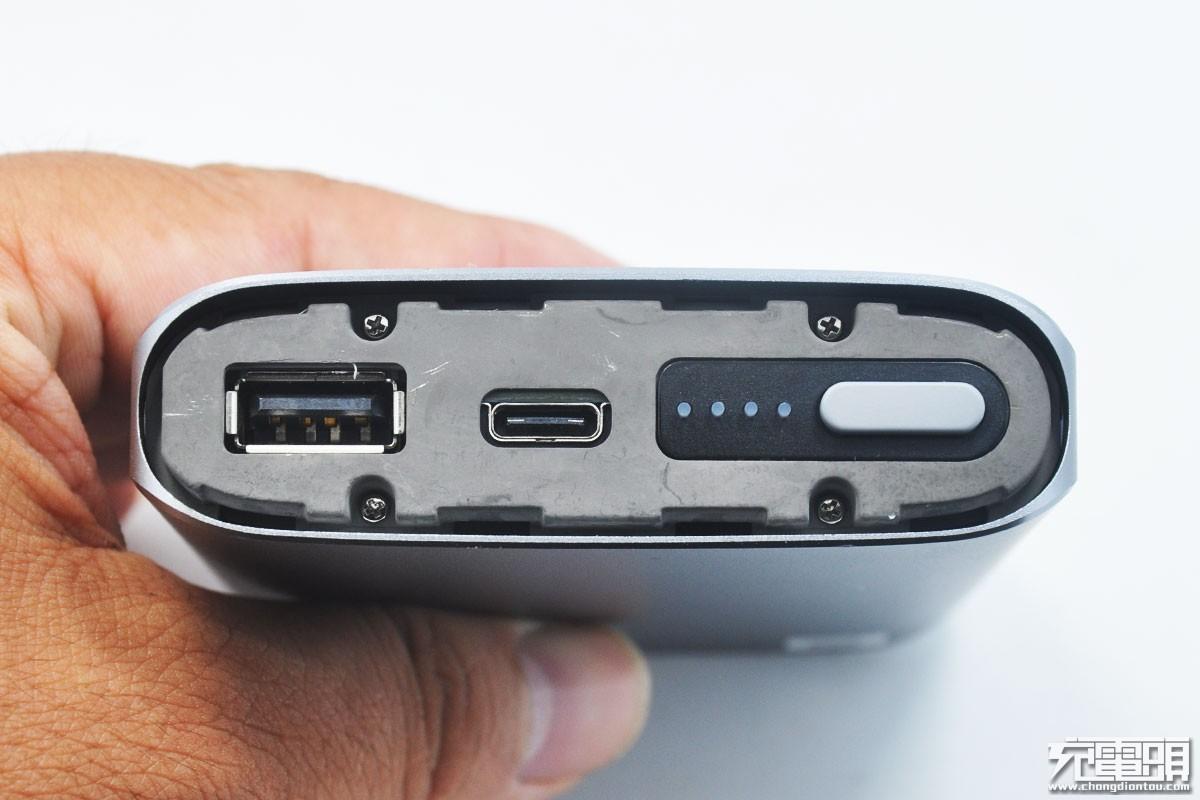

拆四个螺丝的时候才发现这个移动电源的做工和其他的有所不同，这个起固定作用的板子也是金属材质，用料十足。
拆掉这块固定金属盖板，就可以将内部电池和电路板取出了。

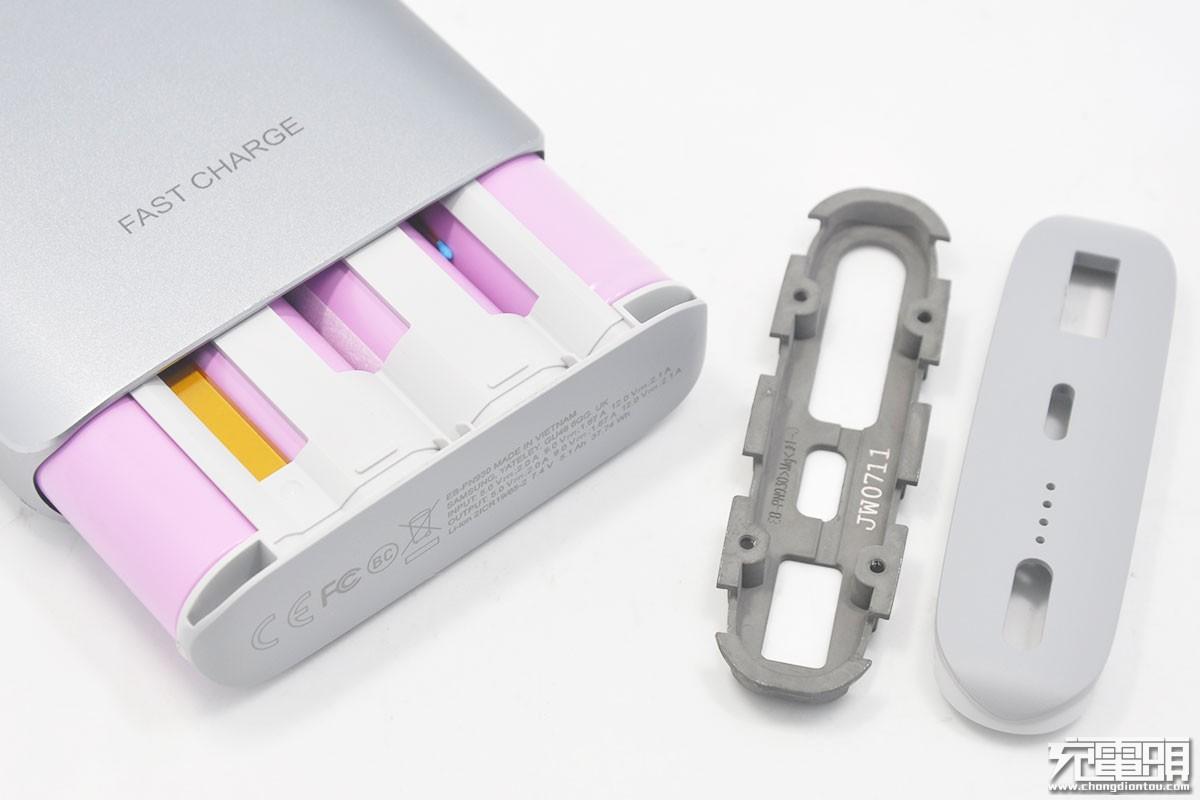

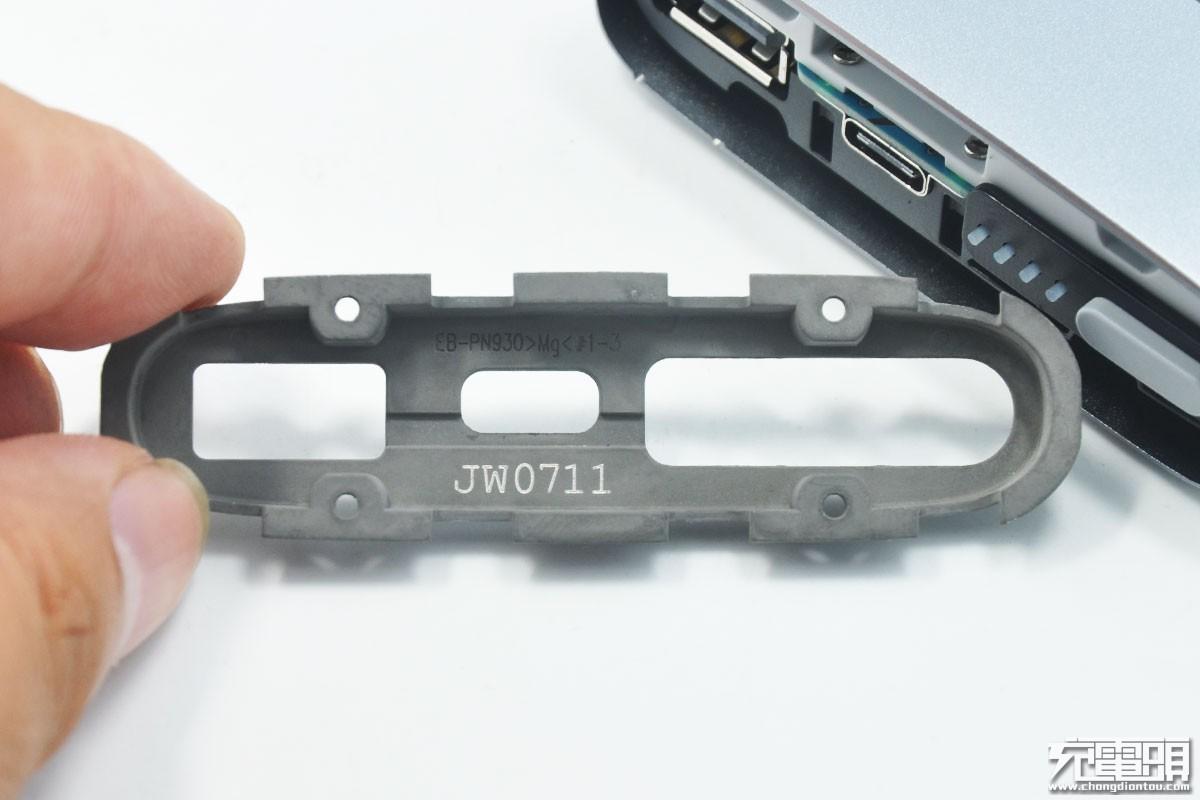

固定金属盖板上印有JW0711字样，同时也有型号EB-PN930，不能确认“Mg”字样是否是代表其材质金属镁。
内部主体部分可以从底部轻松抽出，可以看到四节紫色的18650电芯。

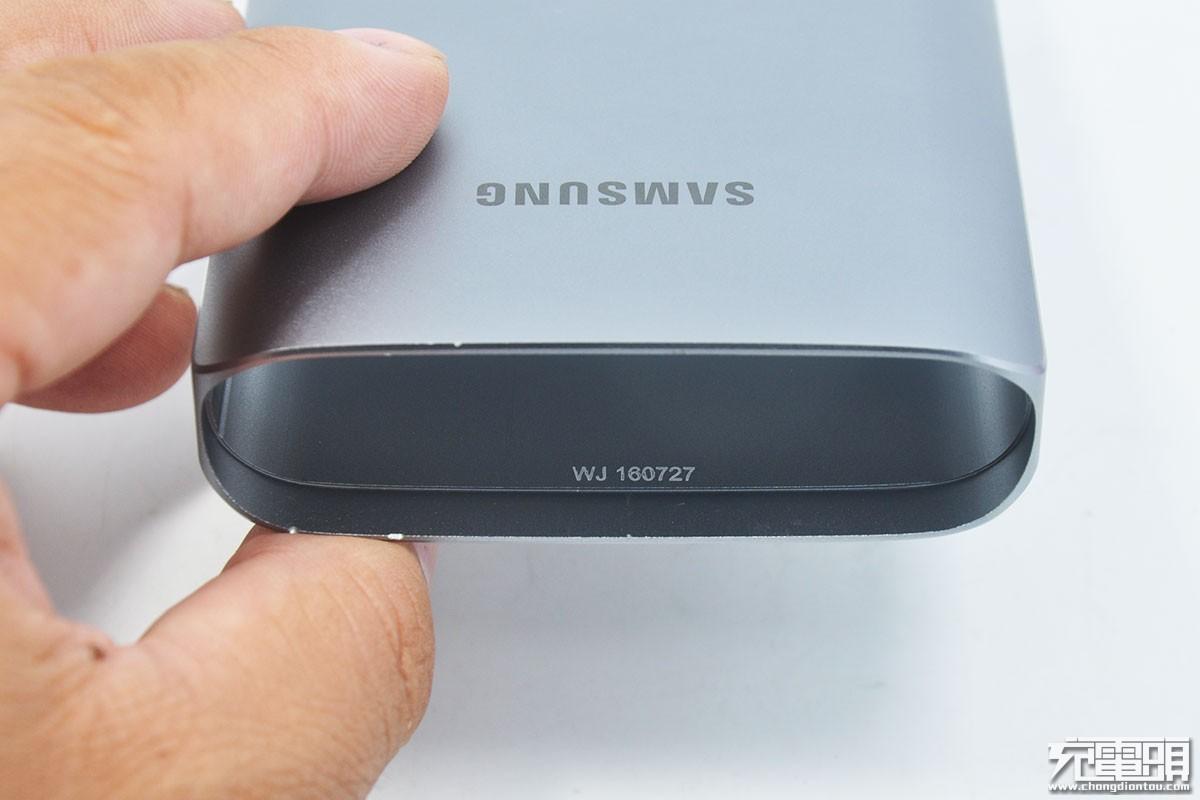

外壳为全铝的，内部有阶梯设计，便于将电池与外壳固定。
完整抽出内芯的样子。防护措施相当到位，不像一般的移动电源那样直接将板子裸露在外面，EB-PN930的内芯有一个塑胶保护套。

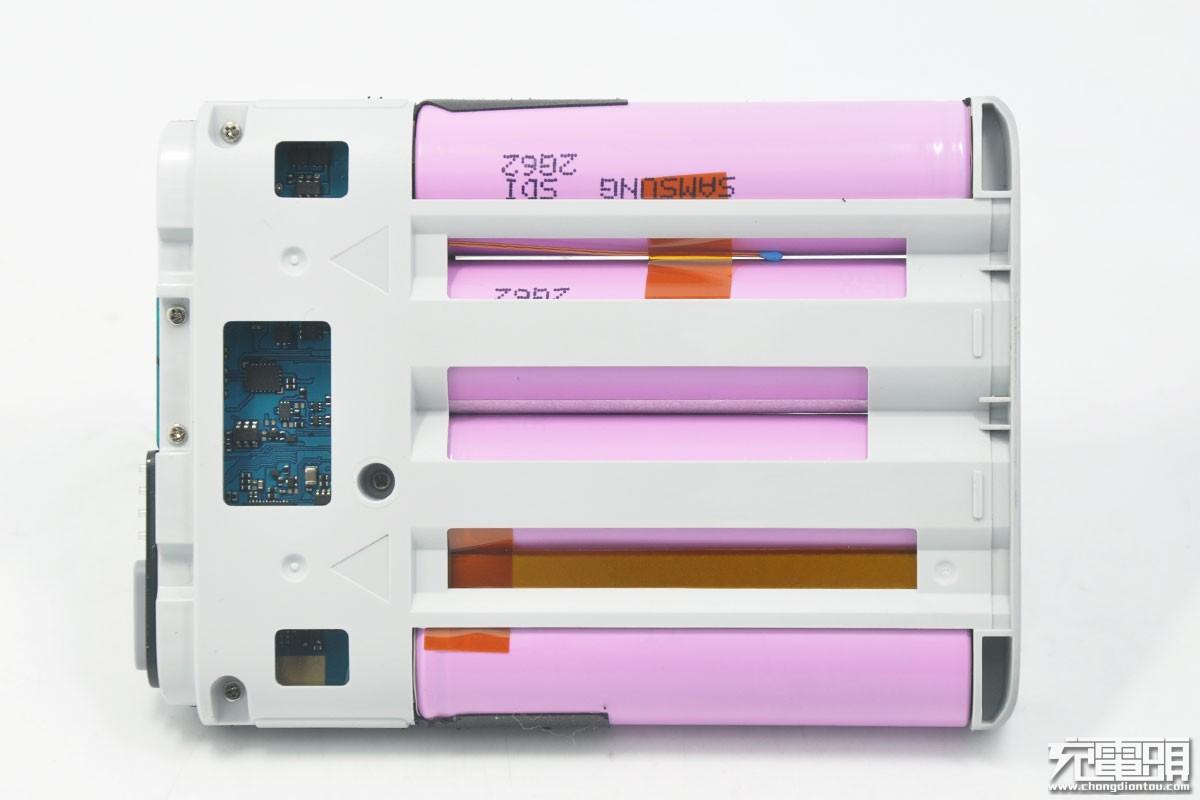

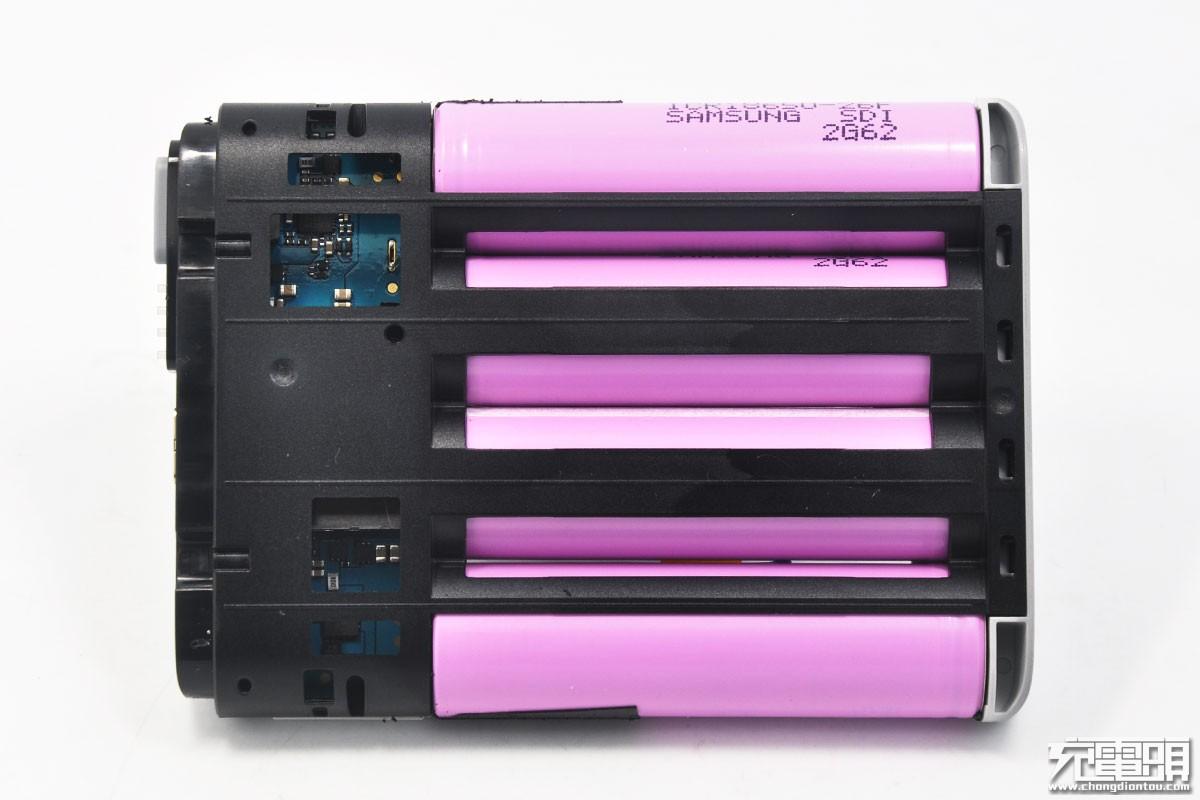

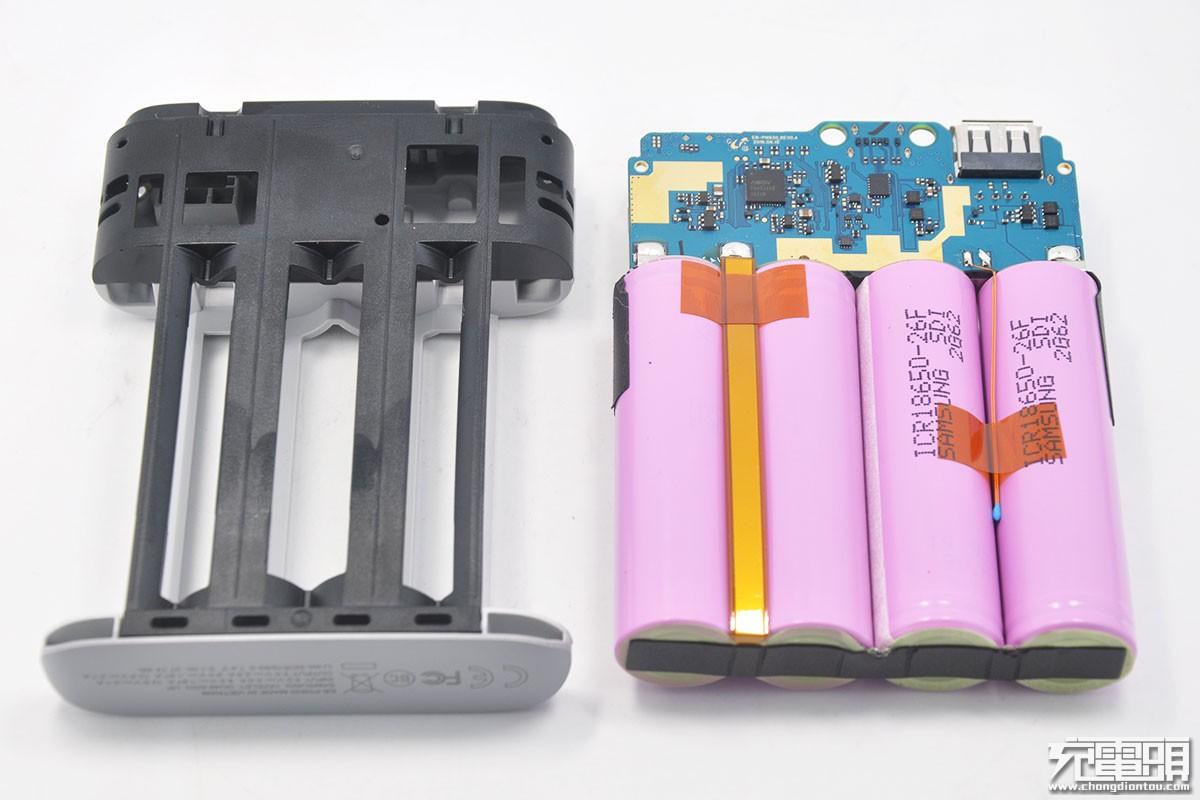

外壳的一面是黑色，另一面则是白色，由5个螺丝将这两部分外壳固定。
继续卸螺丝，才能看到最终满目。

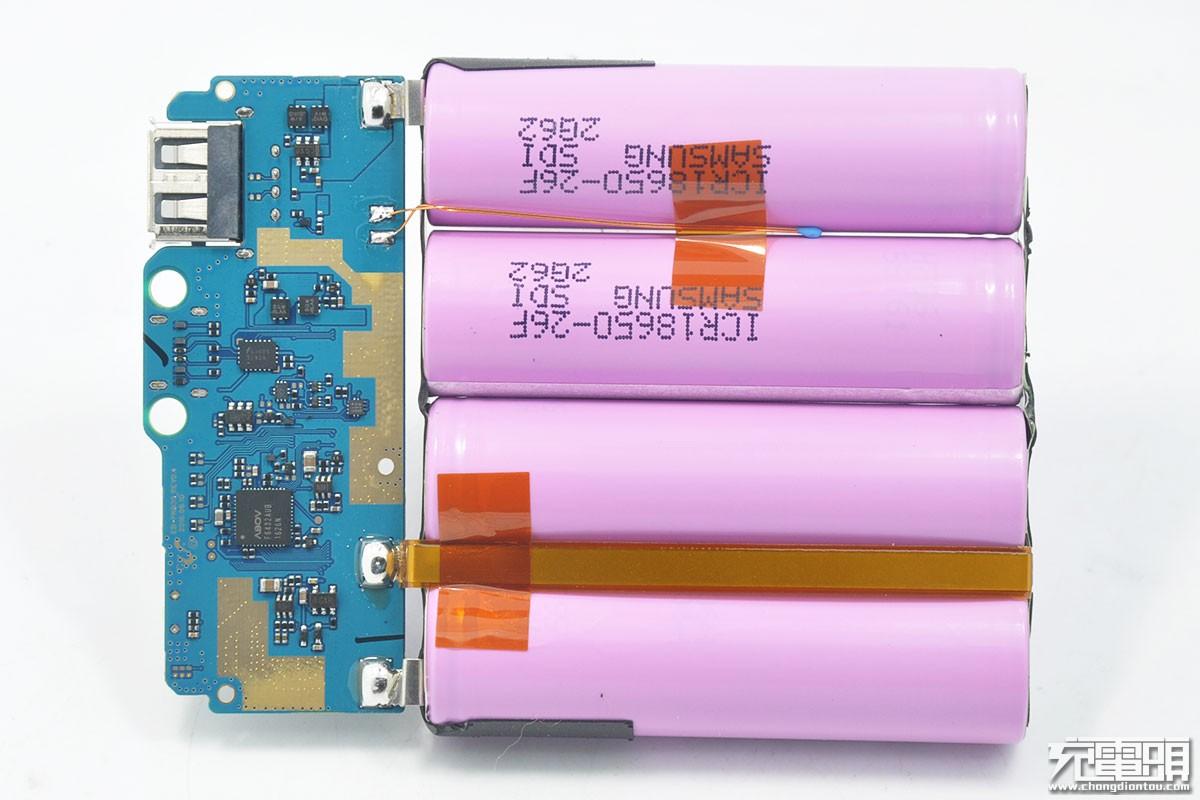

可以看到，内部的做工非常精致，电路板很整洁。四节18650电芯用的是三星自己家的，每节容量2600mAh，NTC感温探头放在两节电池之间并有耐温胶带固定。

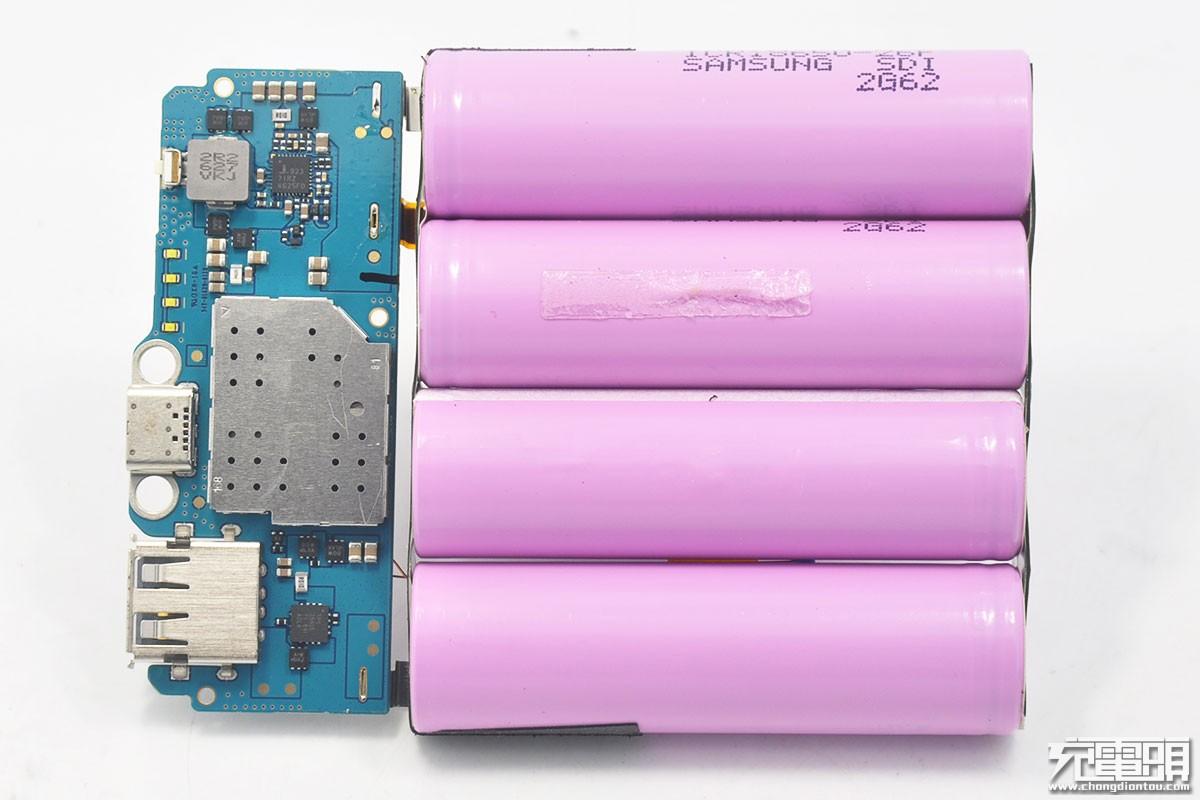

内芯的背面图片。

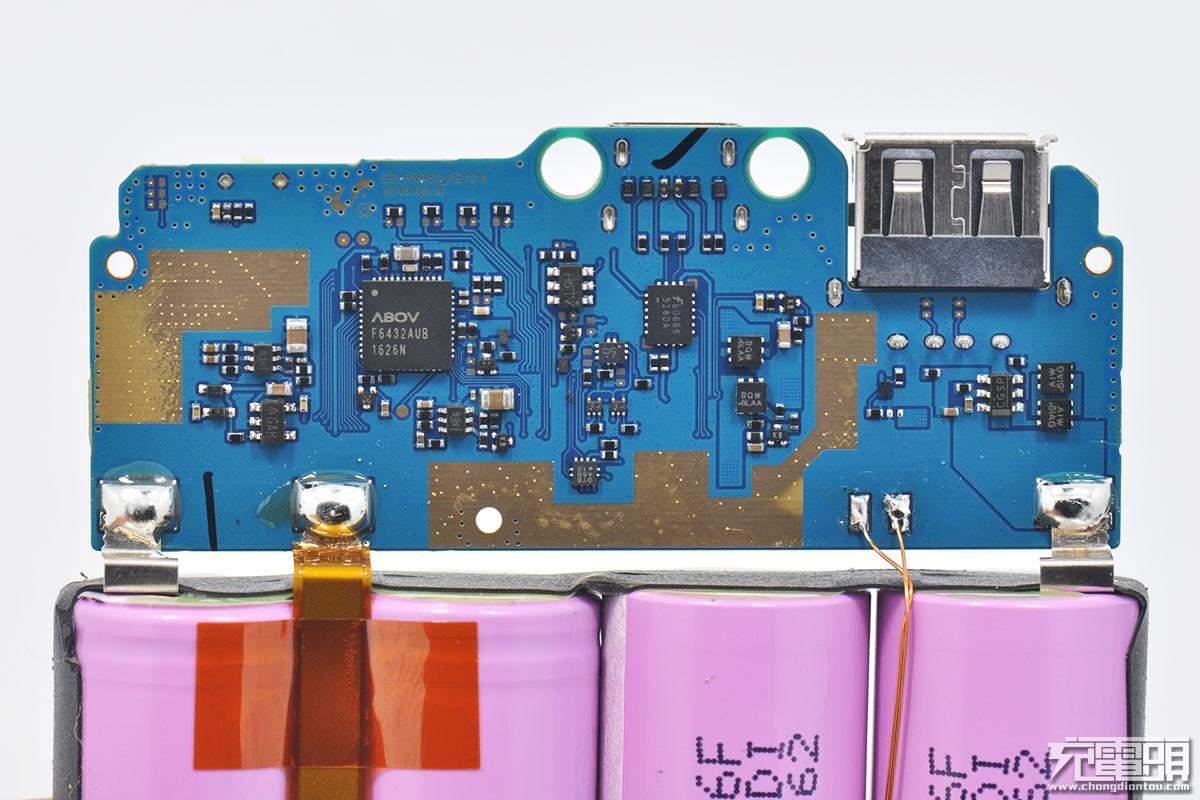

移动电源主板上的芯片，可以看出这面的芯片有个单片机用的现代的ABOV F6432AUB。

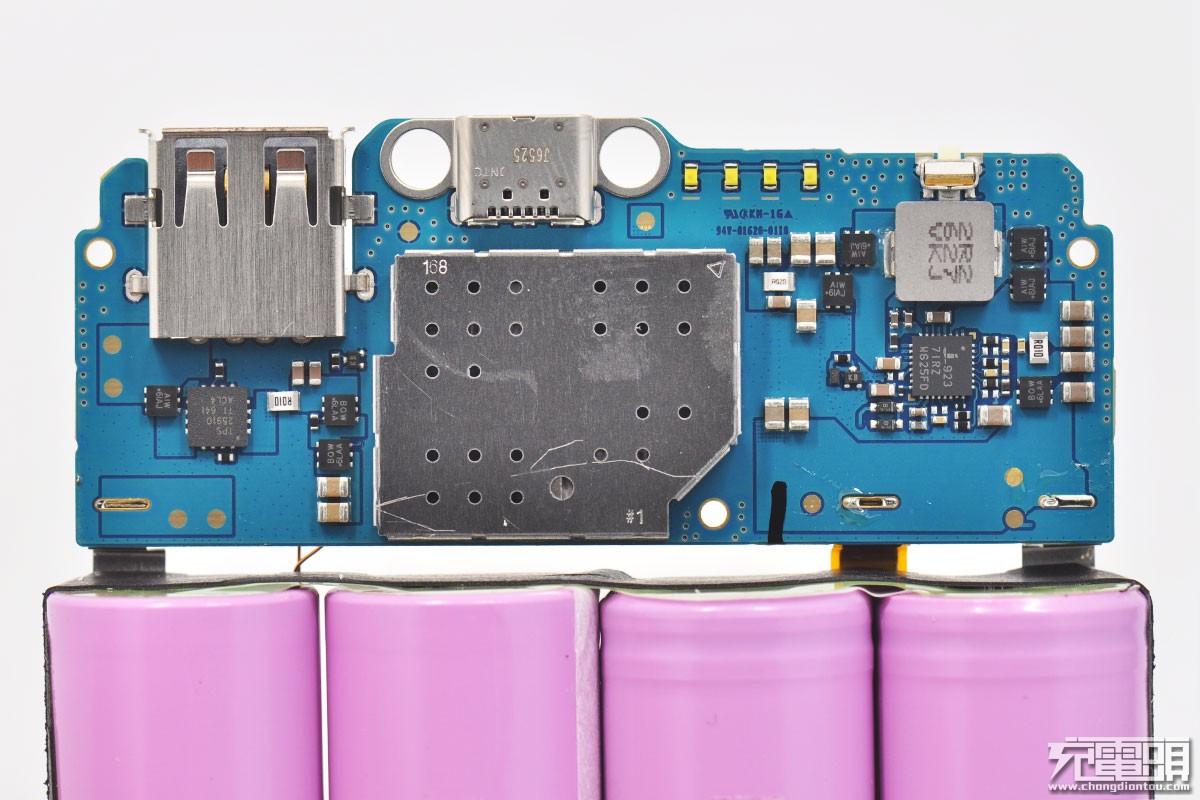

充电宝的另一面也有一些芯片，还发现有个小屏蔽盖。

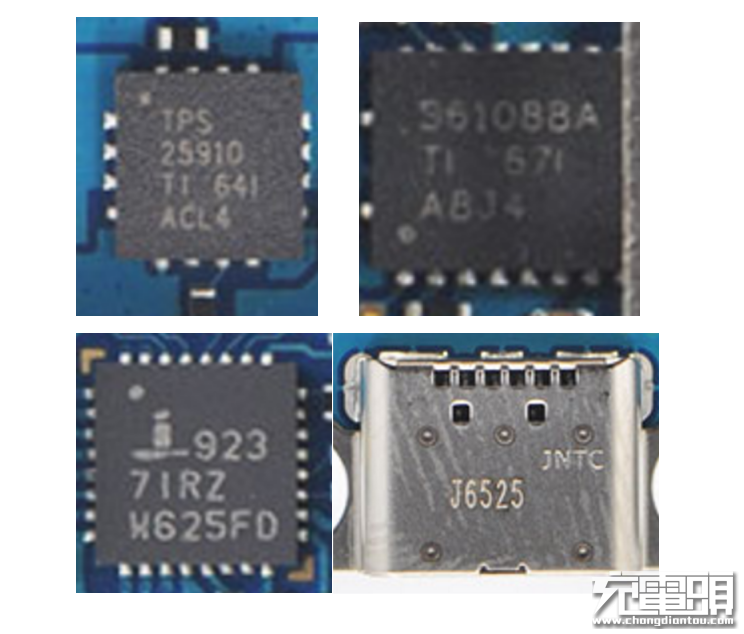

撬开屏蔽盖，这一面上可以看到两颗TI芯片：TPS25910、TPS61088；一颗Intersil的ISL9237。Type-C连接器采用JNT旗下产品。
负载开关采用TI的TPS25910。该器件可以在负载电源电压为3V和20V的应用中提供高度集成的热插拔电源管理和出色的保护。特性：3V 至 20V 总线运行电压、集成的 30mΩ 导通金属氧化物半导体场效应晶体管 (MOSFET)、可编程电流限制从0.83A 至 6.5A、可编程涌入电流转换率、热关断和故障警报、4mm x 4mm 四方扁平无引线 (QFN)-16 封装、-40°C 至 125°C 的结温范围。
同步升压转换器同样采用TI的方案TPS61088。TPS61088 是一款高功率密度的全集成升压转换器，配有一个 11mΩ 功率开关和一个 13mΩ 整流器开关，可为便携式系统提供高效的小尺寸解决方案。TPS61088 具有 2.7V 至 12V 的宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。 该器件具备 10A 开关电流能力，并且能够提供高达 12.6V 的输出电压。
ISL9237是Intersil推出的最新单芯片USB-C升压-降压电池充电解决方案。ISL9237支持USB 3.1规范，在充电模式下，ISL9237可从广泛的DC电源（AC/DC充电器适配器、USB输电 [PD] 端口和任何旅行适配电源）获得电力输入，从而为最多包括3个串联单元的锂离子电池组充电。ISL9237还能在只连接到一个电池、只连接到一个适配器或者同时连接到二者的条件下工作。
总结
作为三星的首款快充移动电源，EB-PN930支持三星自家AFC协议，并能够兼容QC2.0快充。这款移动电源不仅是性能不错，通过拆解可以发现，其用料也是非常到位，铝合金外壳、阻燃PC+ABS端面盖板、三星自家18650电芯、来自TI和Intersil的控制芯片以及JNT的连接器等等，样样都是大牌厂家的配件。除此之外还可以发现，这绝对是正品无疑，因为在拆解过程中不止一次看到“EB-PN930”这个字样，这样频繁的标注型号在国产品牌中是比较少见的；电芯和PCB板使用塑料外壳保护在国内也比较少见，毕竟国内移动电源产业打的是价格战，成本控制很重要。
