前言

随着苹果14系列手机发布，带来了一波新的迷你快充热潮，remax睿量推出了一款冰晶系列双口33W快充。这款充电器采用小方块设计，支持USB-C和USB-A口快充，为主流的手机和笔记本电脑都可以快速充电，USB-A口还可以为老式设备充电，兼容性更好。

这款充电器采用半透明壳体，外观设计非常有特色。充电器在氮化镓器件加持下，体积小巧，携带方便。下面充电头网就对这款充电器进行详细拆解，看看内部设计和用料如何。

睿量迷你33W氮化镓快充开箱

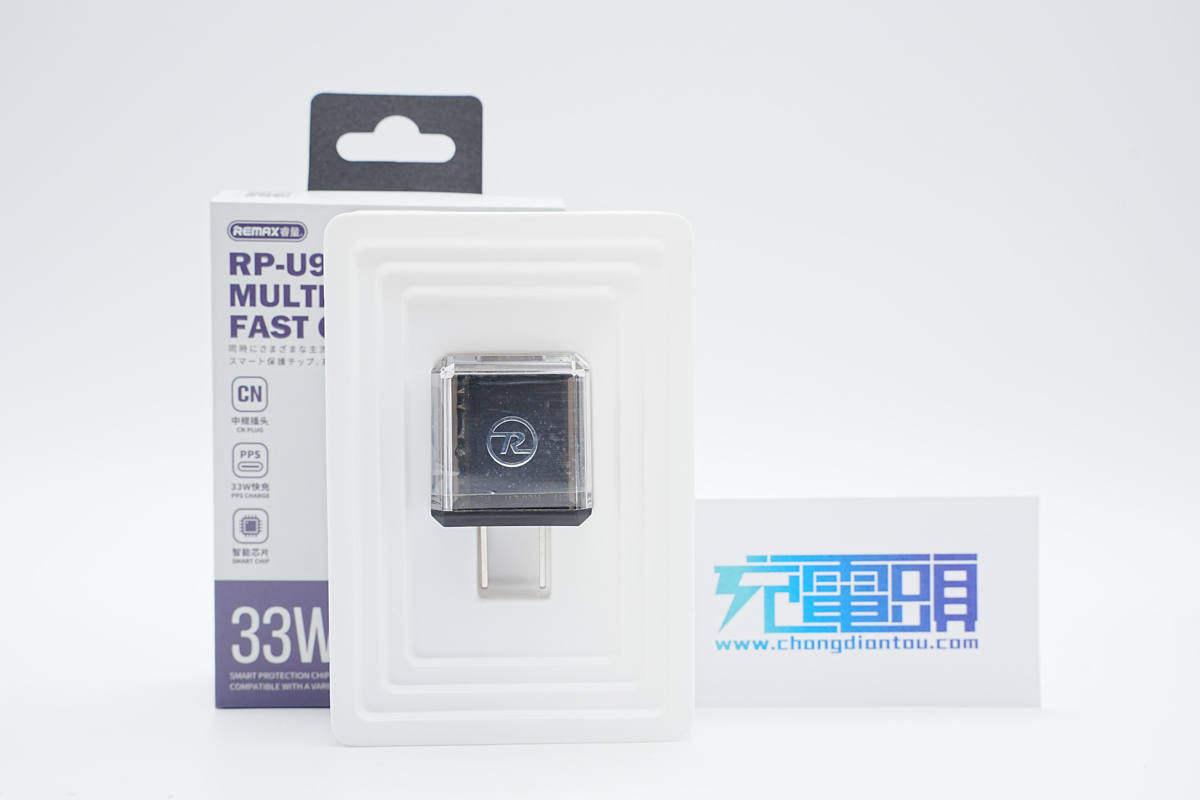

睿量这款33W氮化镓快充设计上有丰富的配色可选，包装盒正面印有产品品牌、外观、名称以及卖点等信息。

背面印有产品详细参数以及商家信息。

此次拆解的是黑色款，包装内只有充电器，机身包裹防刮塑料膜。

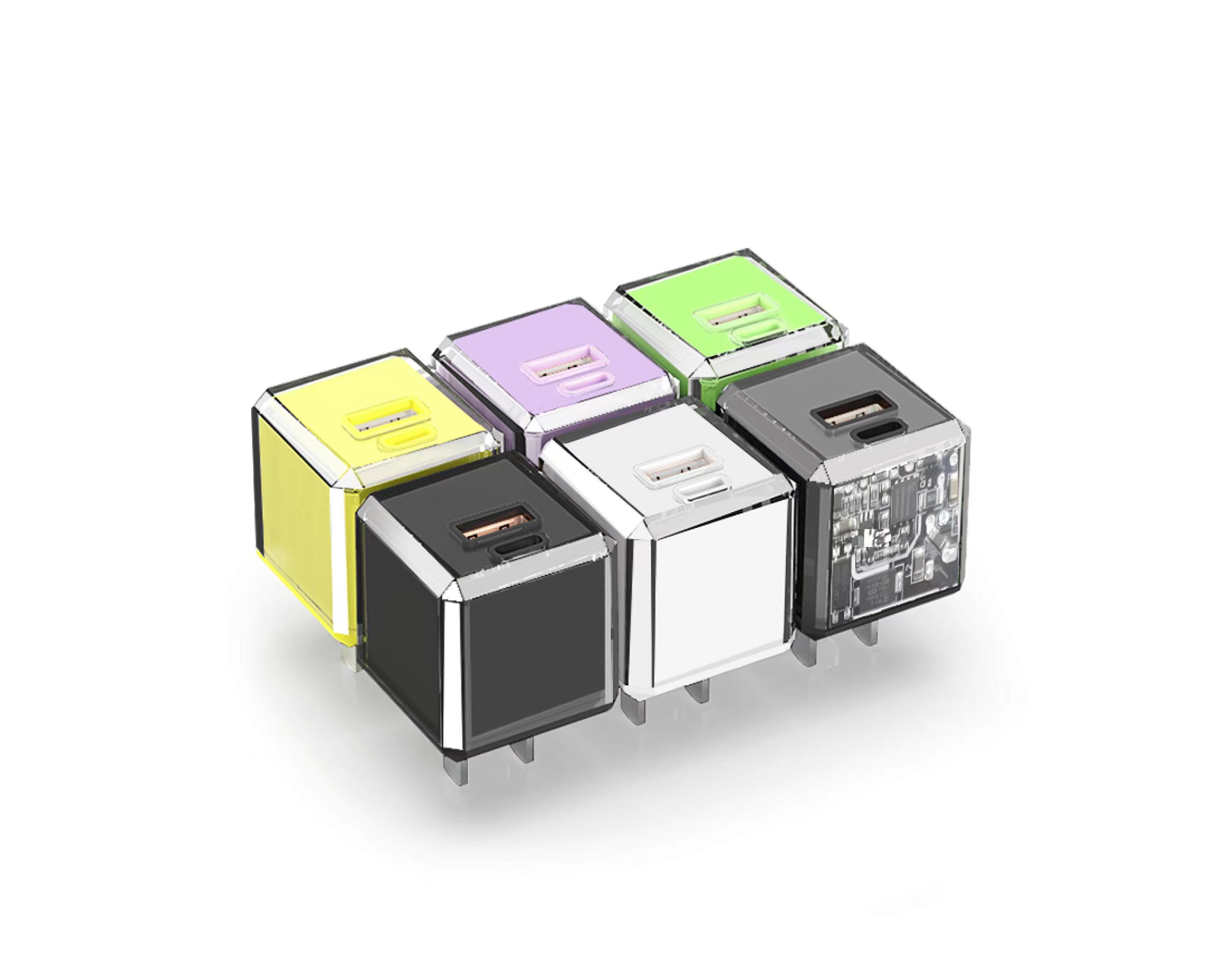

除本次展示的透明和白色款外，这款充电器还有黑色、黄色、紫色以及绿色配色，一共6种款式可选，配备1A1C双输出接口可同时给两台设备充电。

睿量这款33W氮化镓快充采用双层外壳，内层是半透明褐色塑料壳，使产品远观呈黑色。外层是透明亮面塑料壳，让其近观又多了冰晶质感，设计相当有特点。

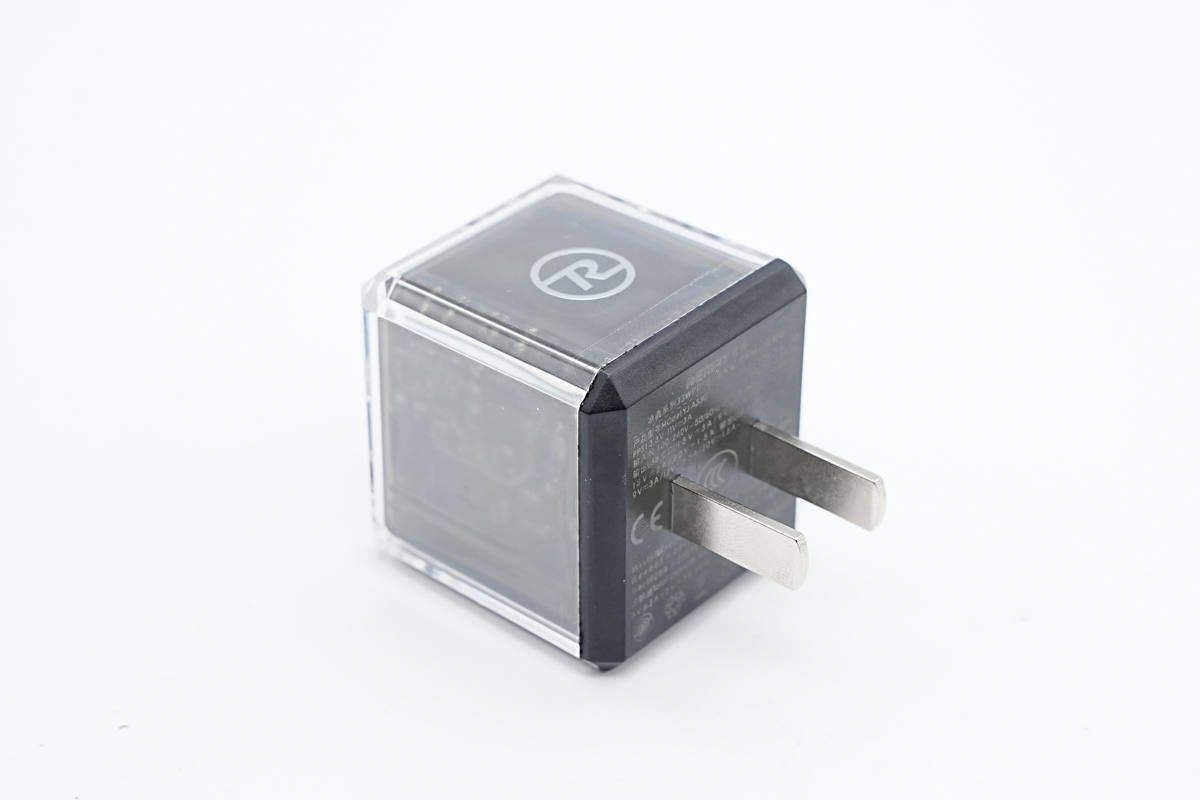

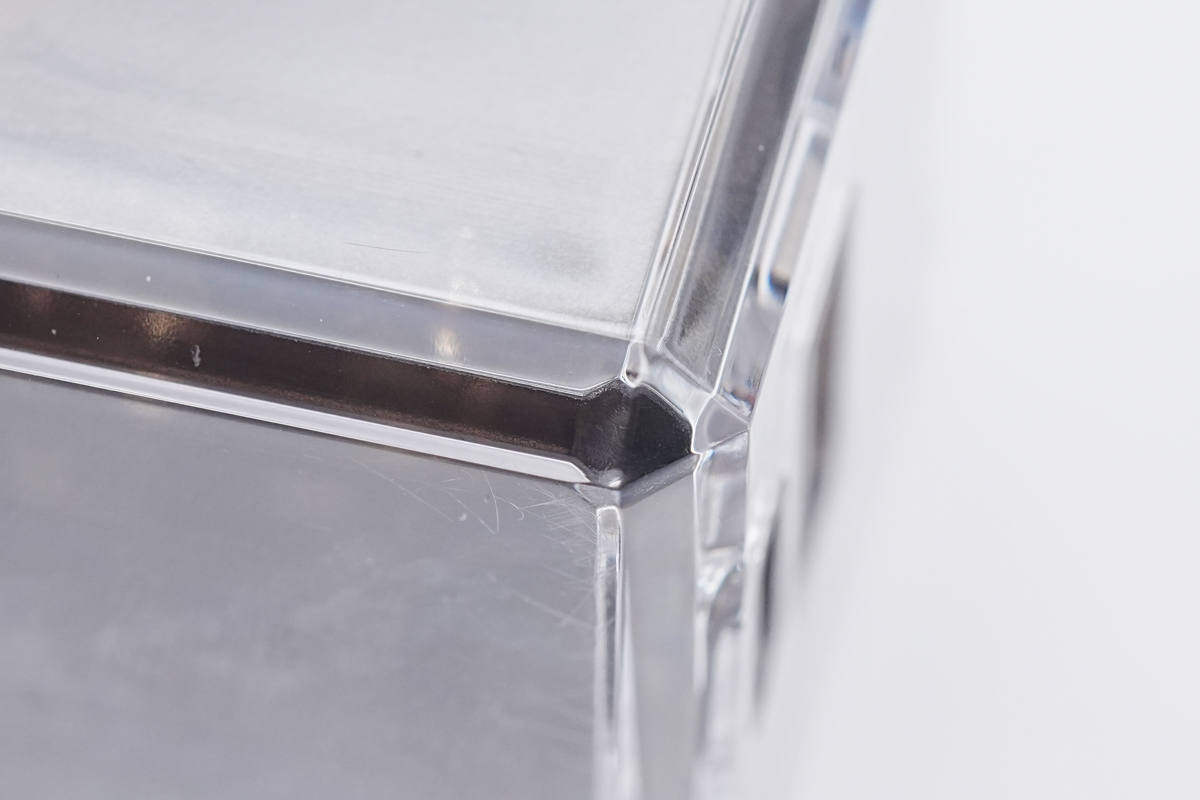

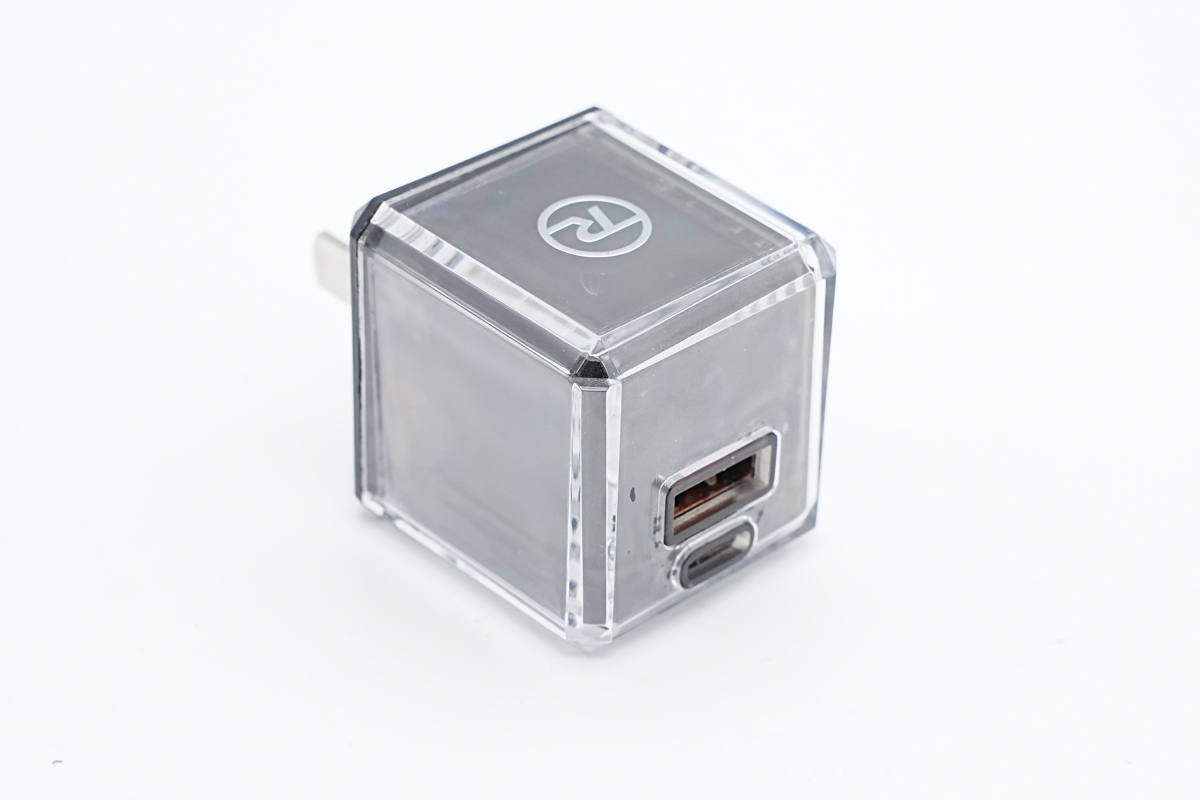

机身边角倒角设计，让产品整体更具科技感。

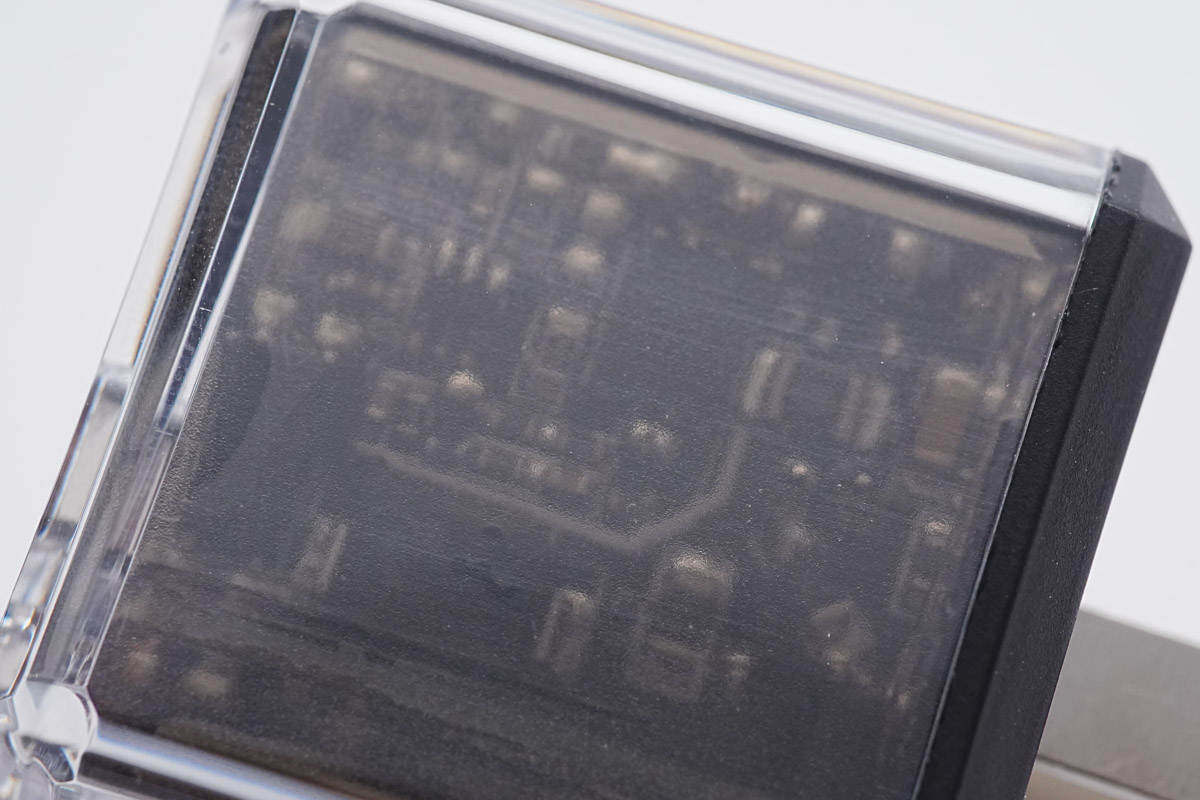

透过外壳可以依稀看到充电器内部元器件，十分硬核。

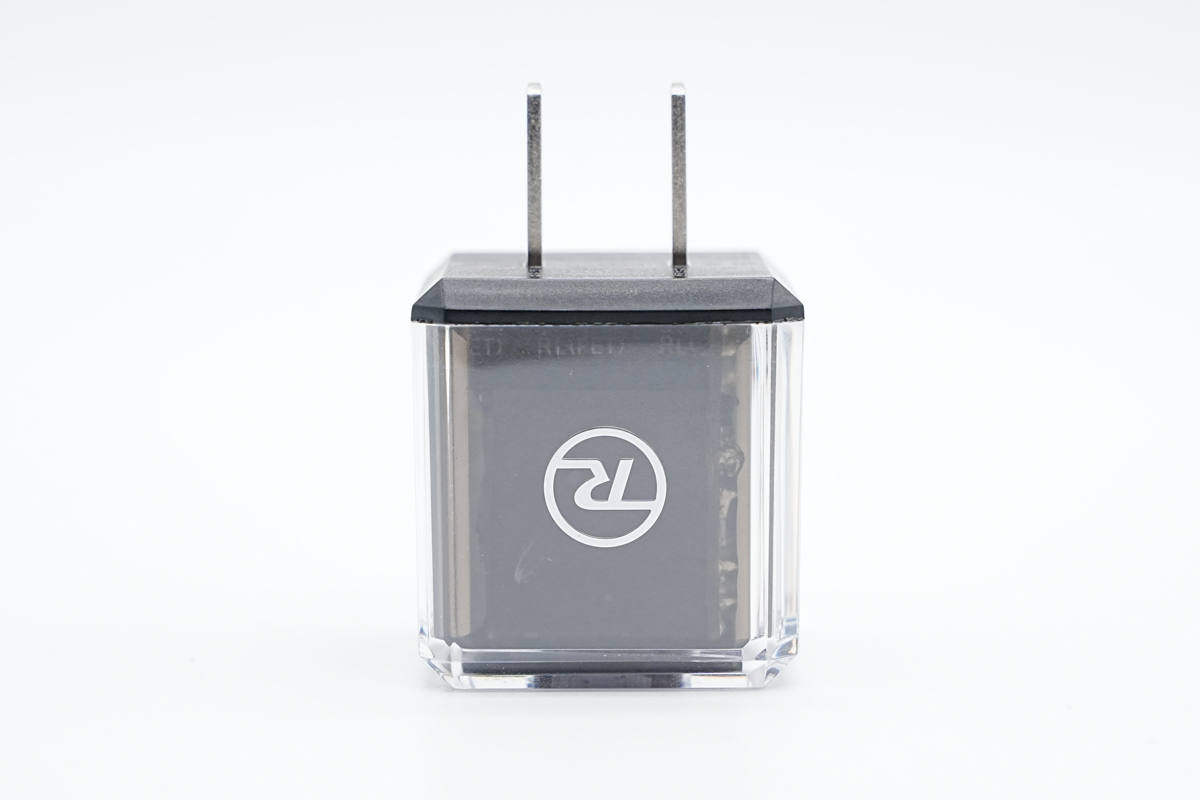

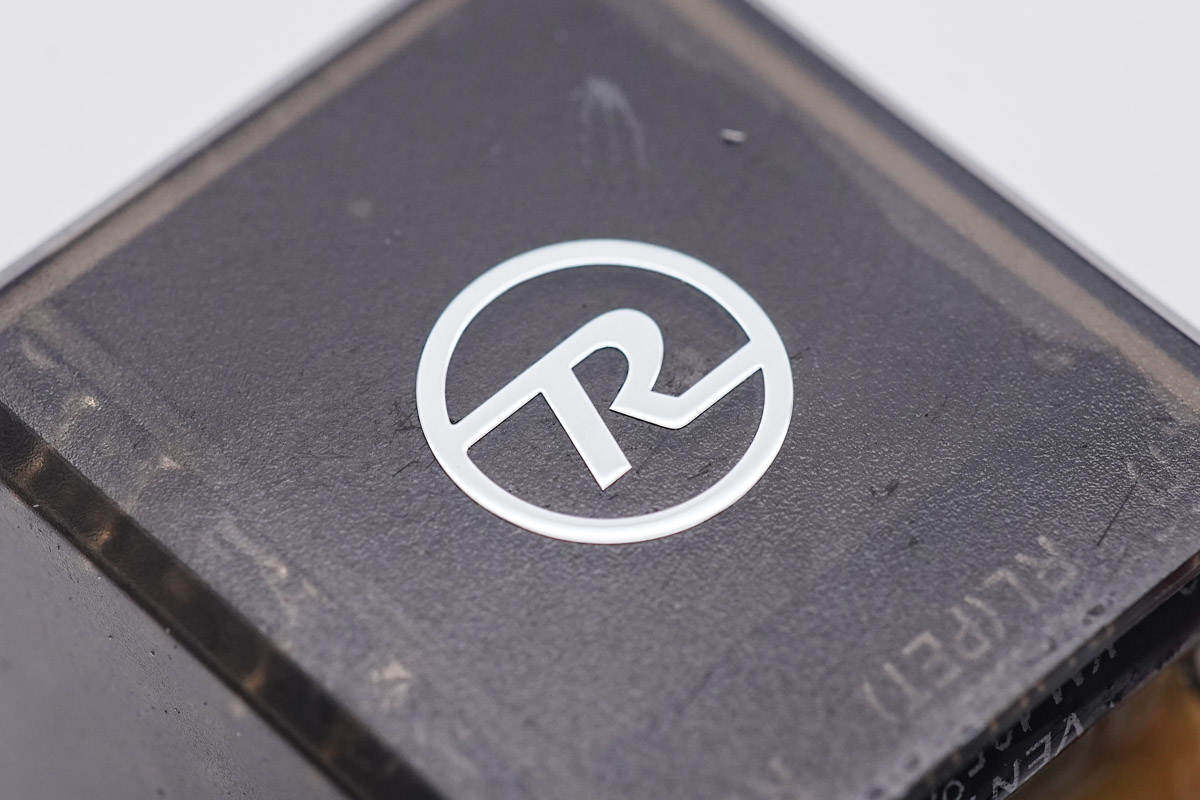

透过透明外壳可见内部品牌logo。

充电器配备固定式国标插脚。

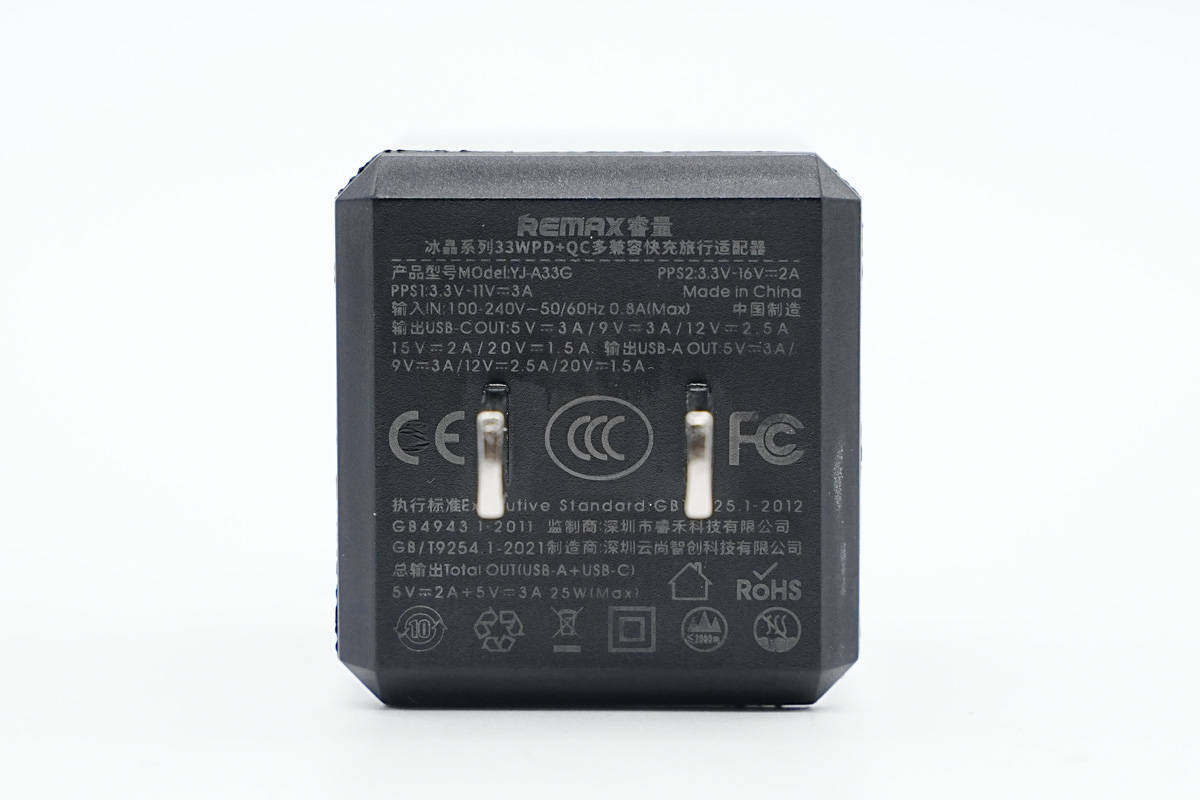

底部外壳上印有充电器参数

型号：YJ-A33G

输入：100-240V~50/60HZ 0.8A

USB-C输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB-A输出：5V3A、9V3A、12V2.5A、20V1.5A

PPS1：3.3-11V3A

PPS2：3.3-16V2A

制造商：深圳云尚智创科技有限公司

监制：深圳市睿禾科技有限公司

充电器已经通过了CCC、FCC、CE认证。

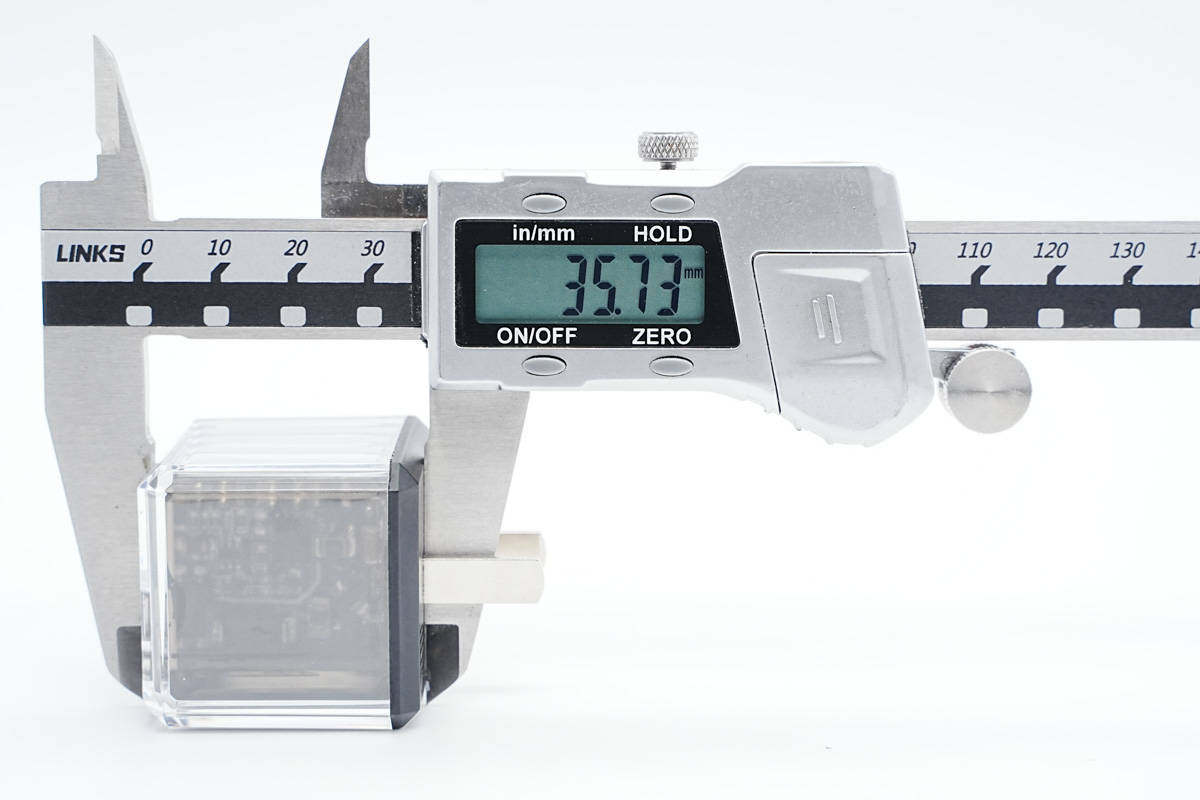

测得充电器机身高度为35.33mm。

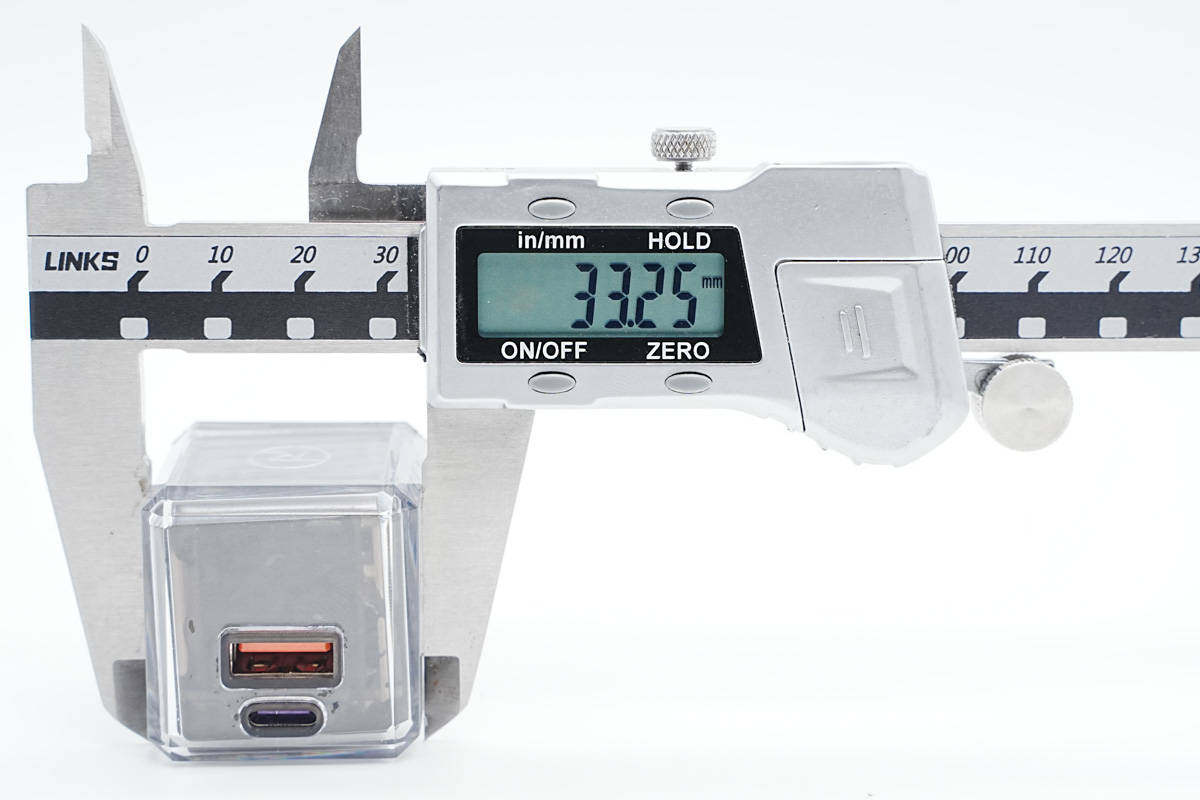

宽度为33.25mm。

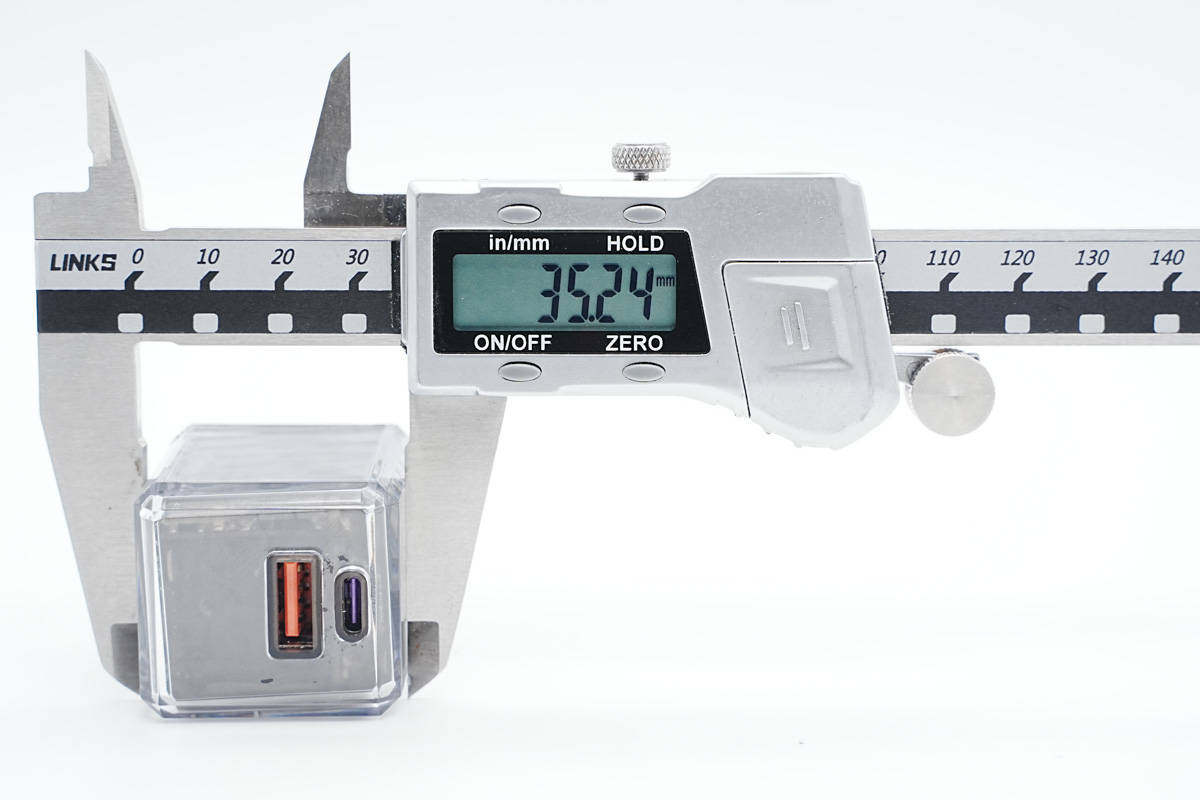

厚度为35.24mm。

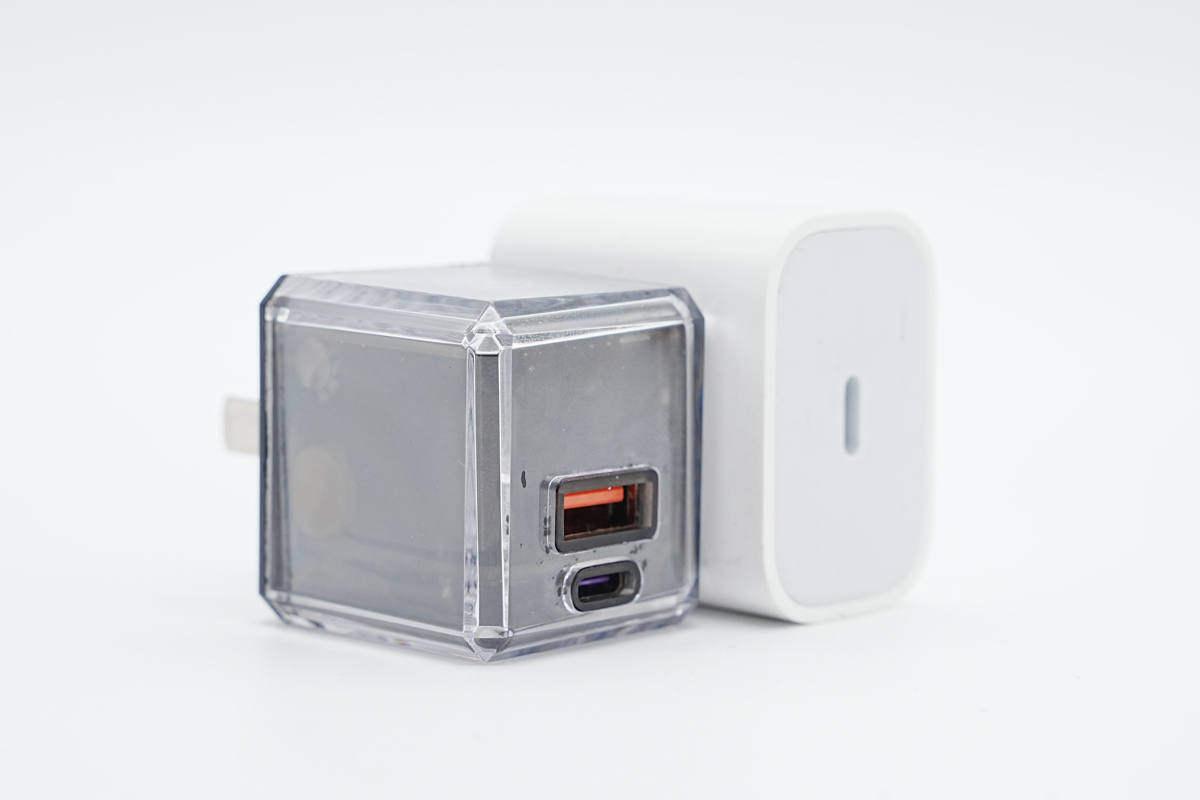

和苹果20W充电器对比，在双层外壳设计的情况下，整体还是要小一点。

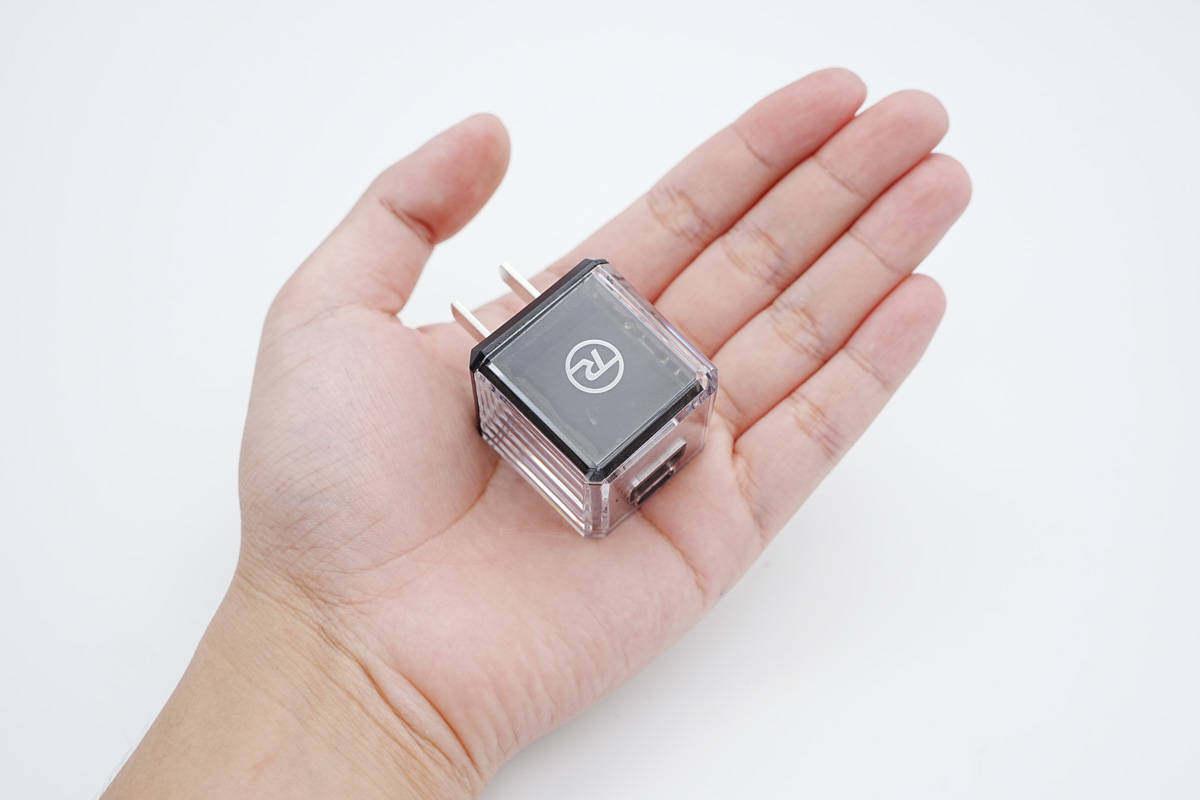

拿在手上的大小直观感受。

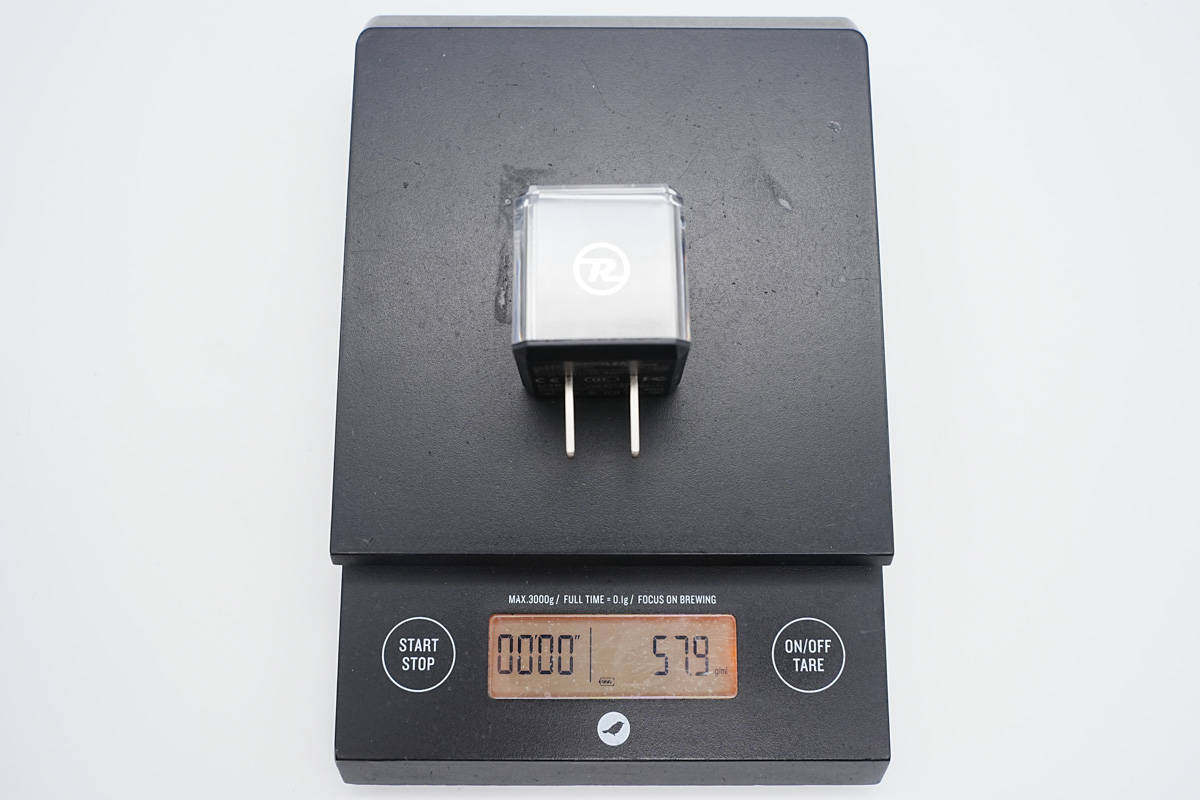

充电器净重约为58g。

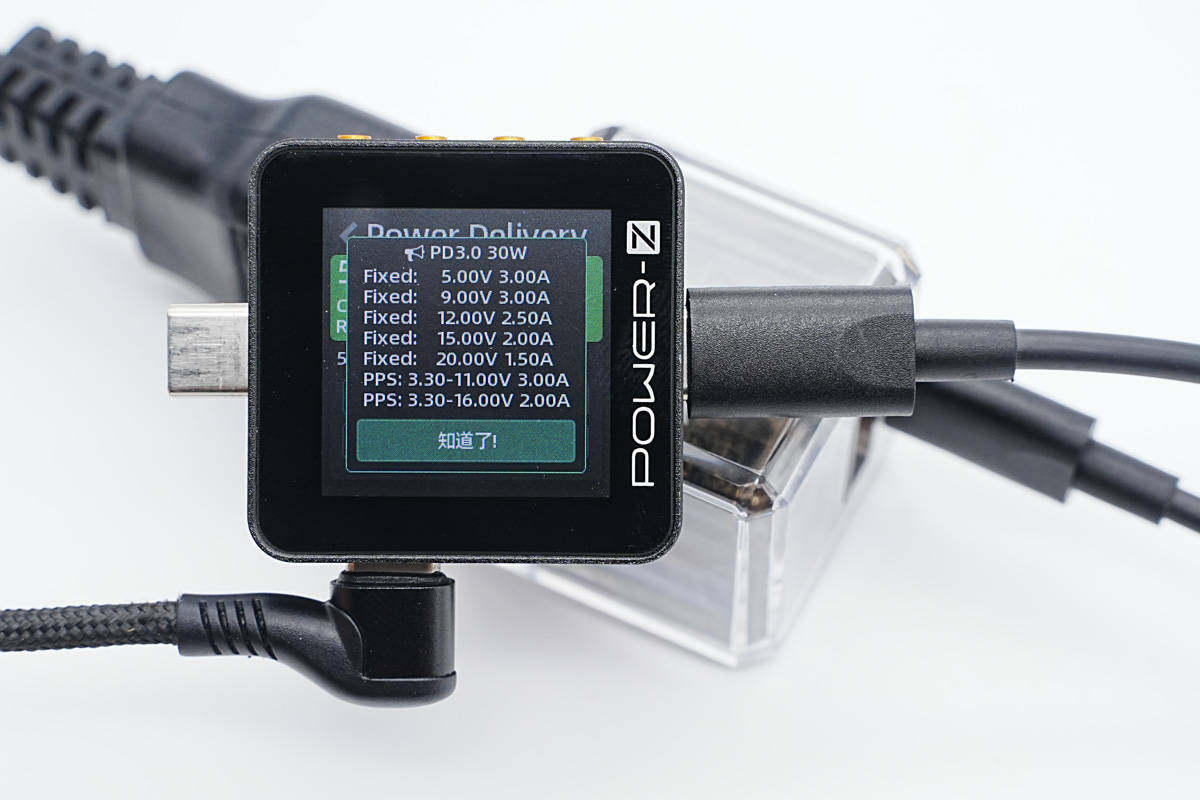

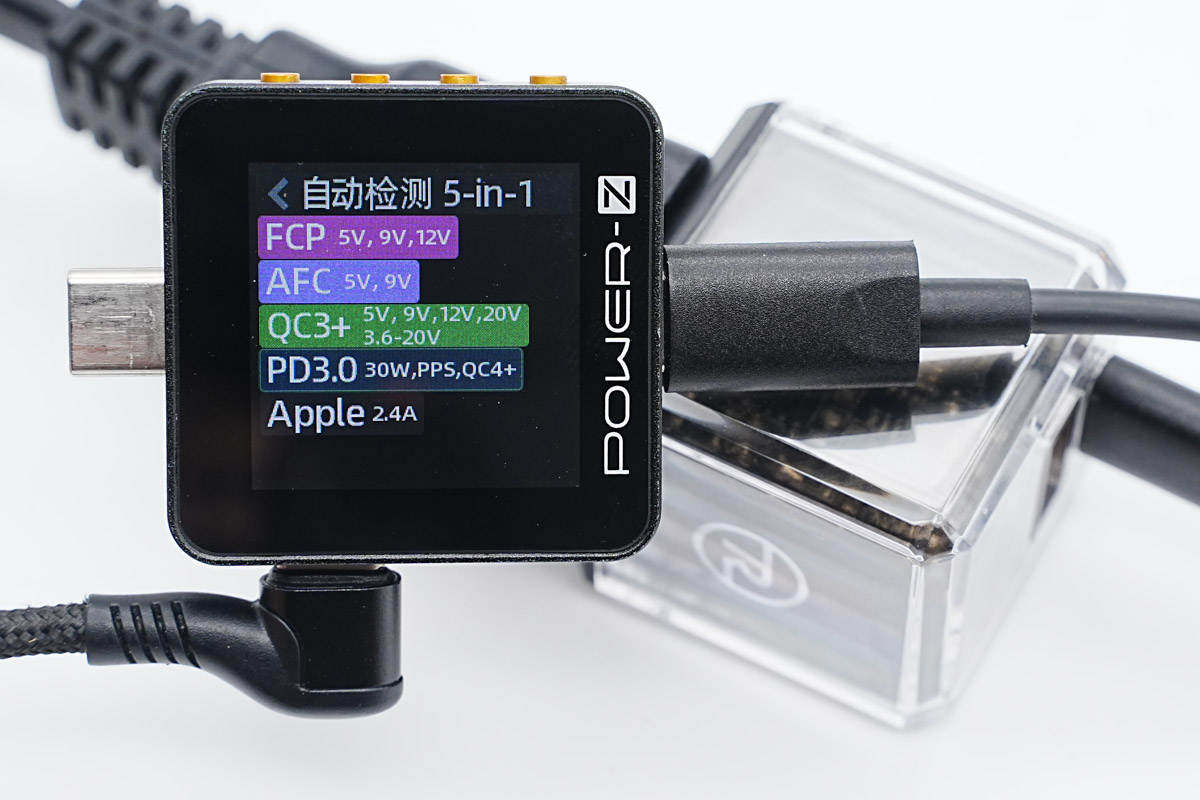

使用ChargerLAB POWER-Z KM002C测得充电器支持FCP、AFC、QC3+、PD3.0、PPS、Apple 2.4A充电协议。

此外还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A、3.3-16V2A两组PPS电压档位。

睿量迷你33W氮化镓快充拆解

看完这款33W氮化镓快充的外观尺寸以及输出协议后，下面就来到拆解环节，一起来看看充电器内部设计和用料如何。

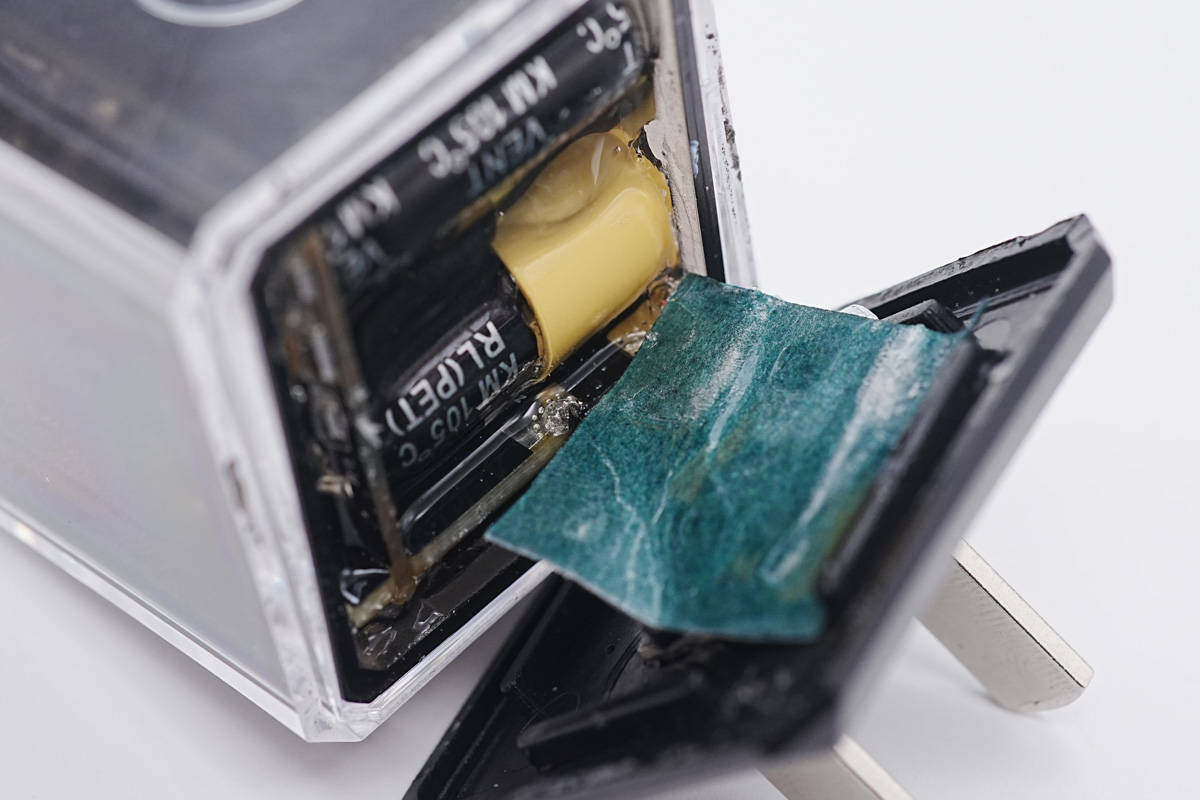

沿插脚侧拆开外壳，插脚位置对应电解电容的位置粘贴青稞纸绝缘。

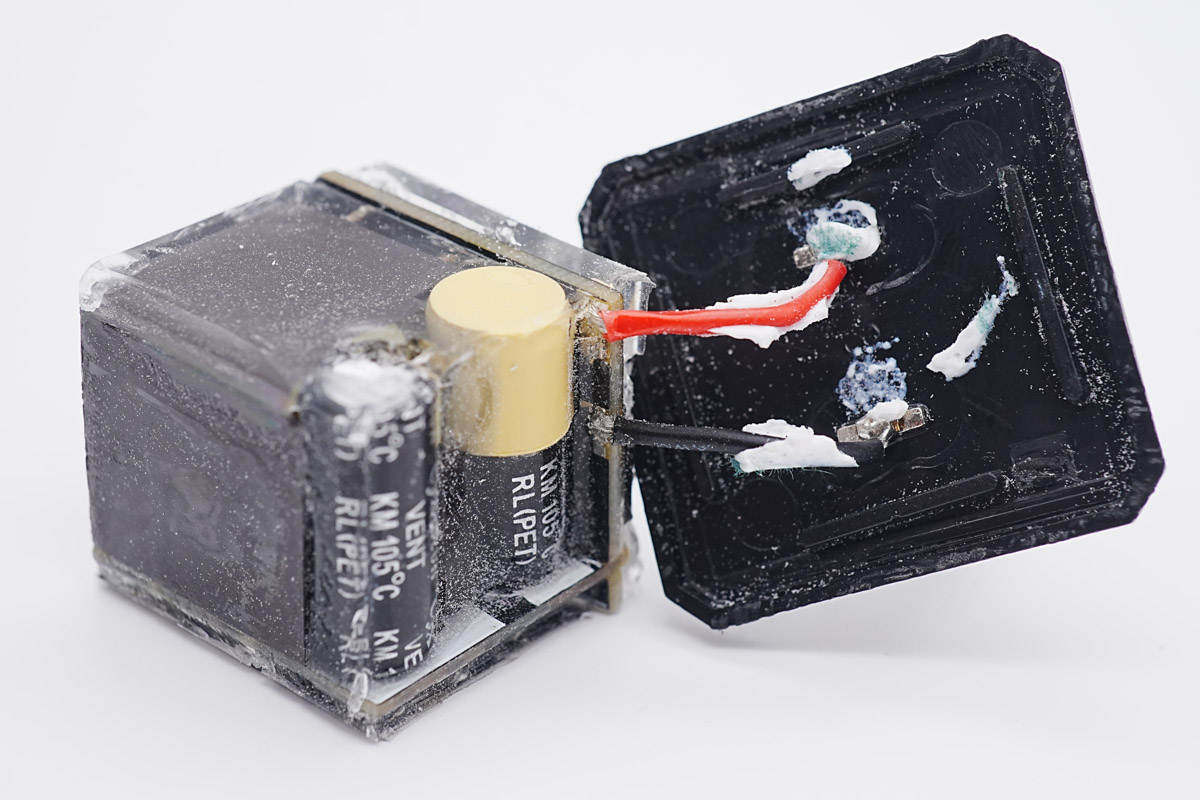

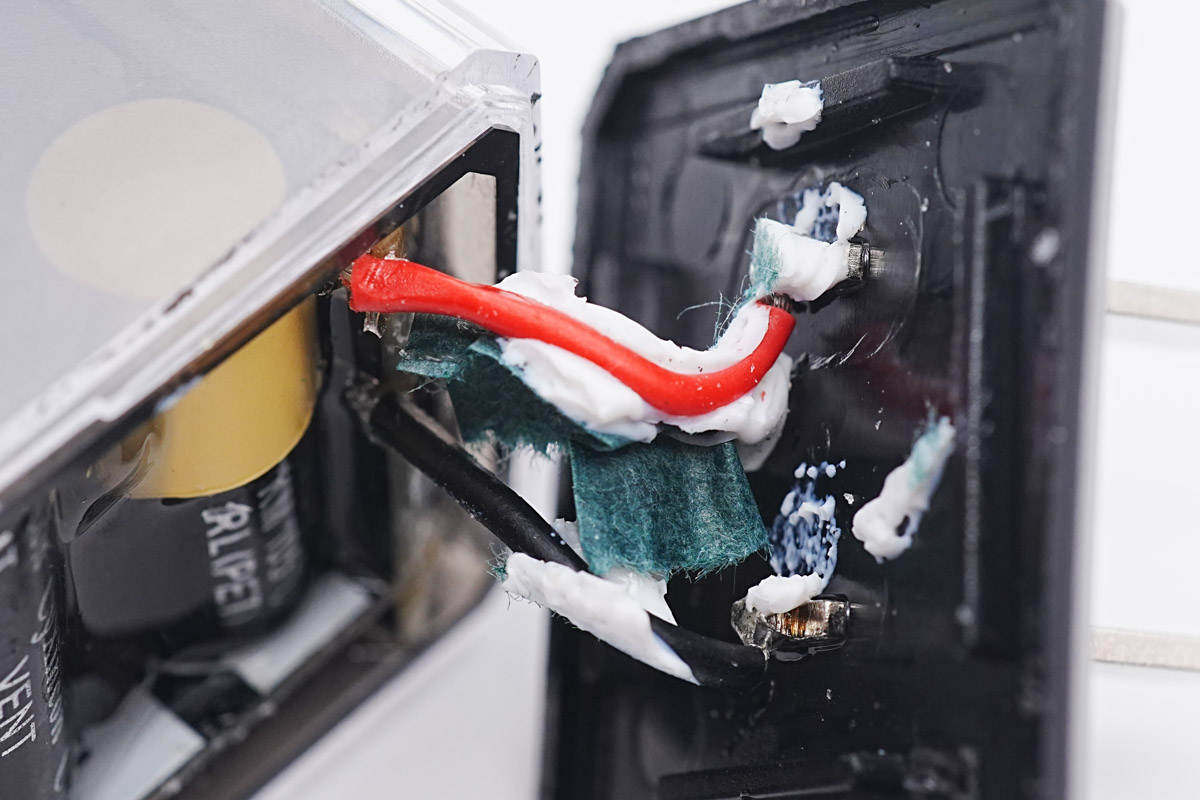

交流输入通过导线焊接连接，连接处涂胶加固。

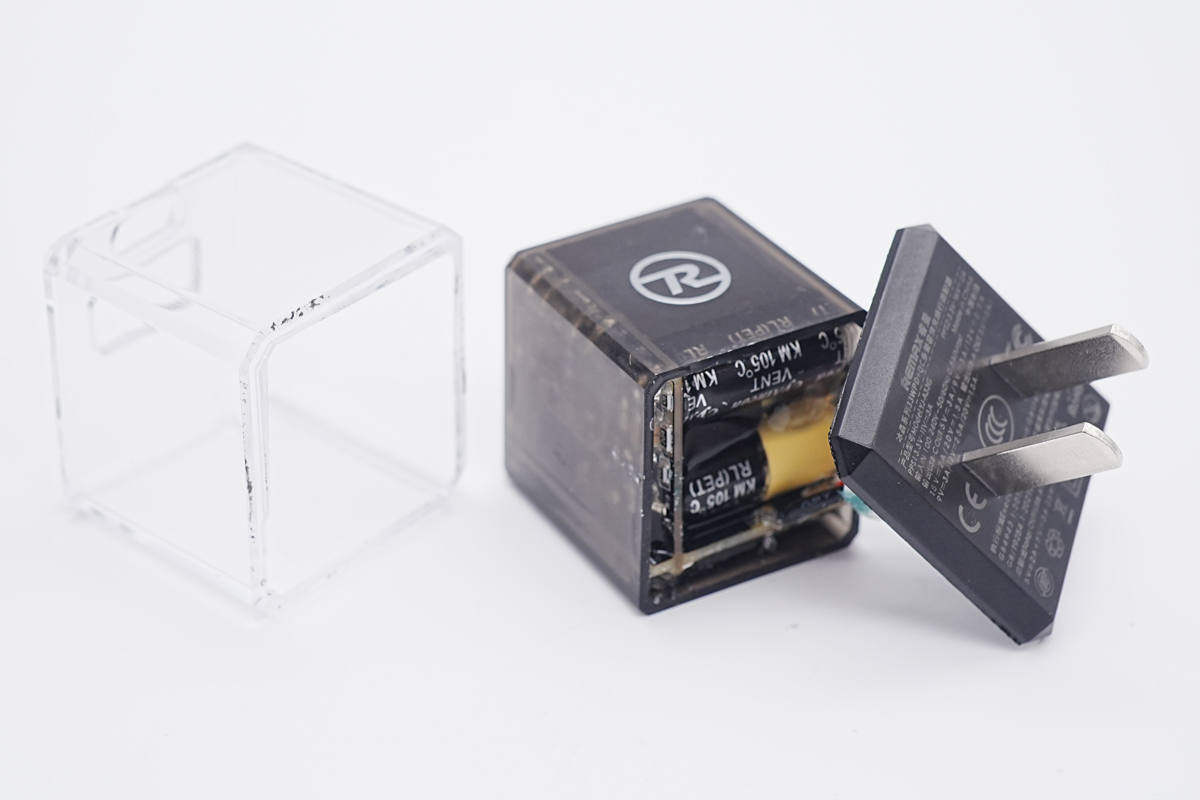

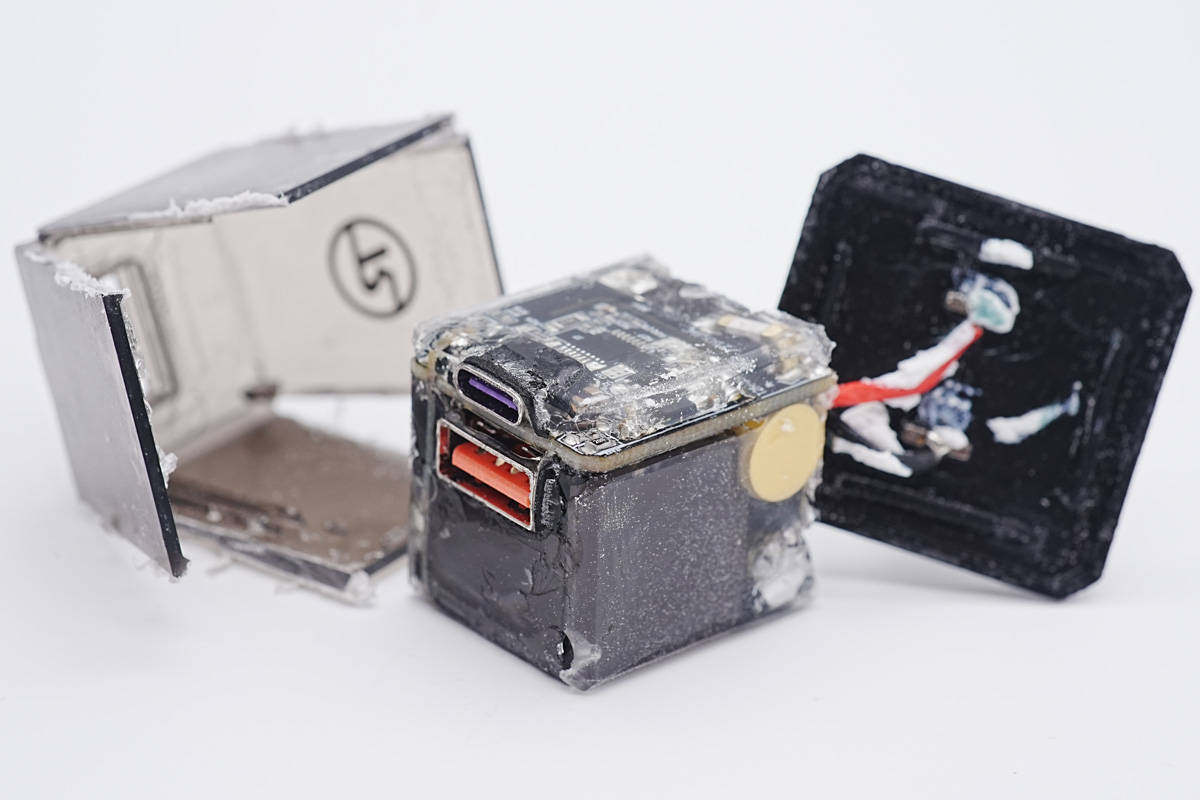

取下外层透明外壳，内部是半透明外壳，与充电器PCBA模块之间涂胶固定。

内部半透明外壳有R字标识。

使用切割机切开外层半透明外壳，取出充电器PCBA模块。

充电器PCBA模块一览，内部采用透明胶水灌封。

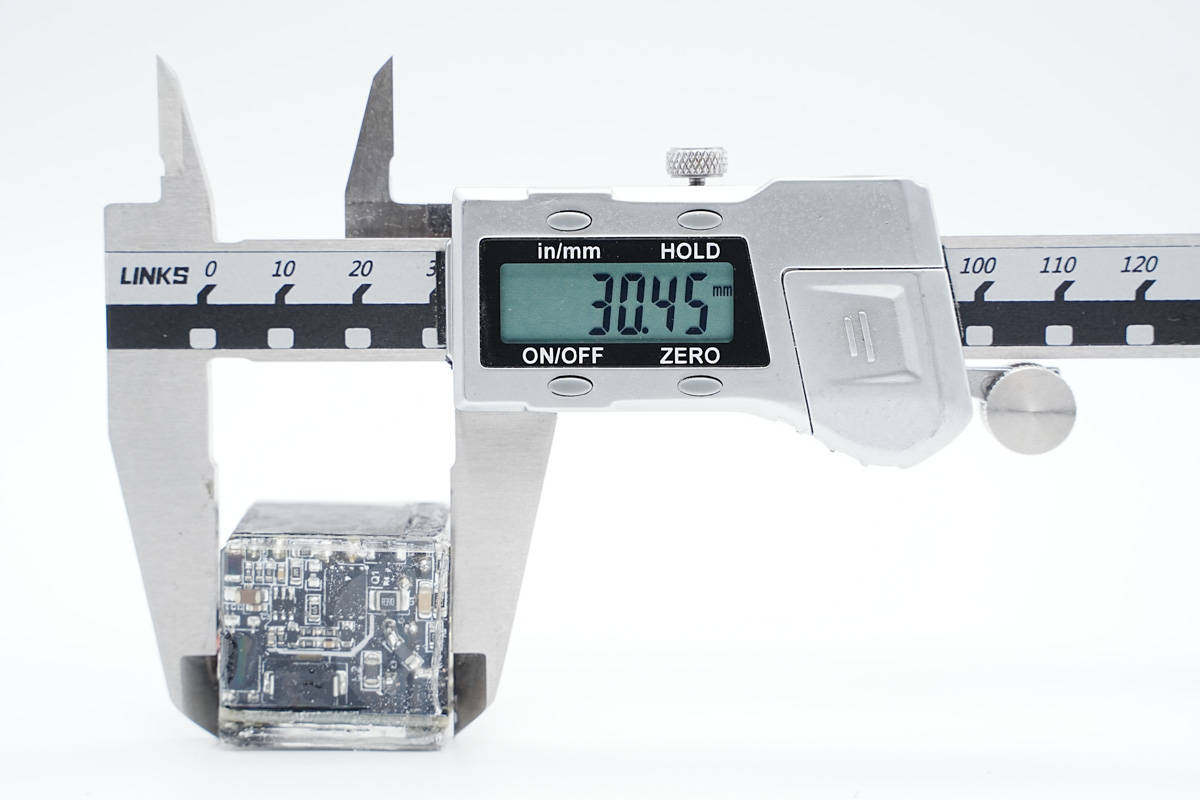

使用游标卡尺测得PCBA模块长度约为30.45mm。

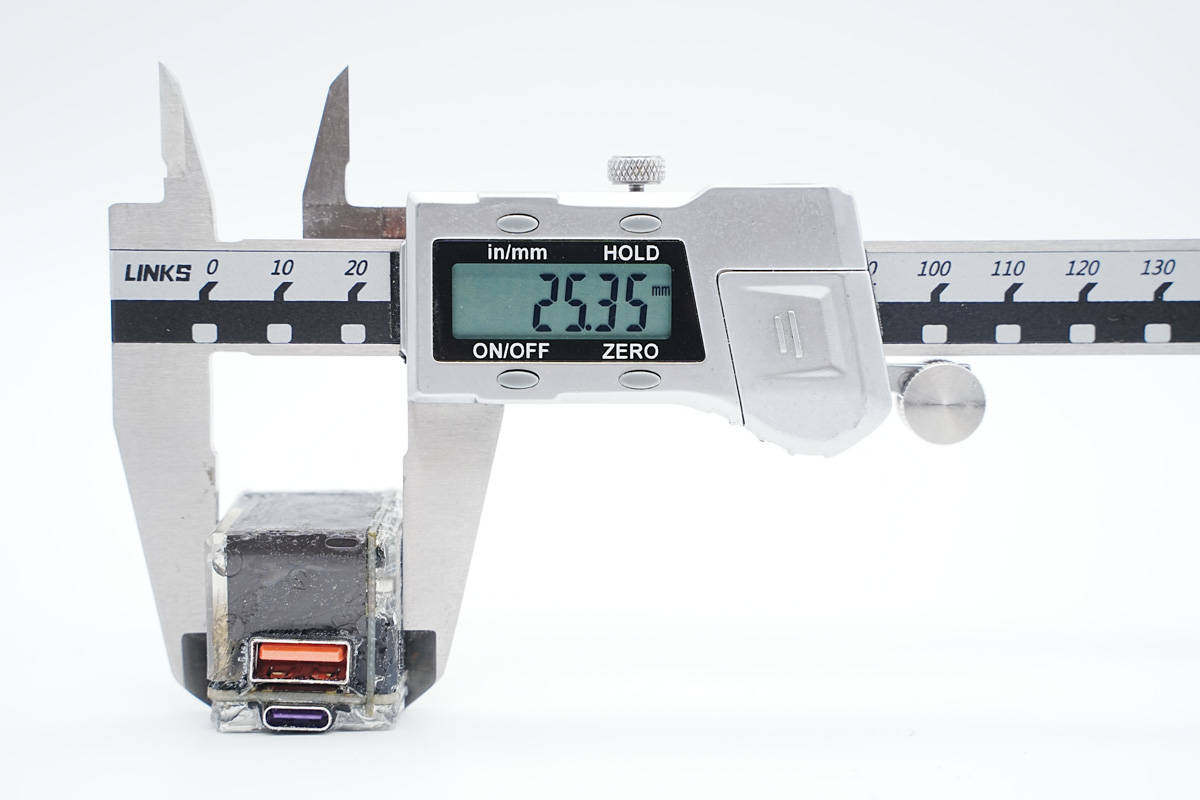

PCBA模块宽度约为25.35mm。

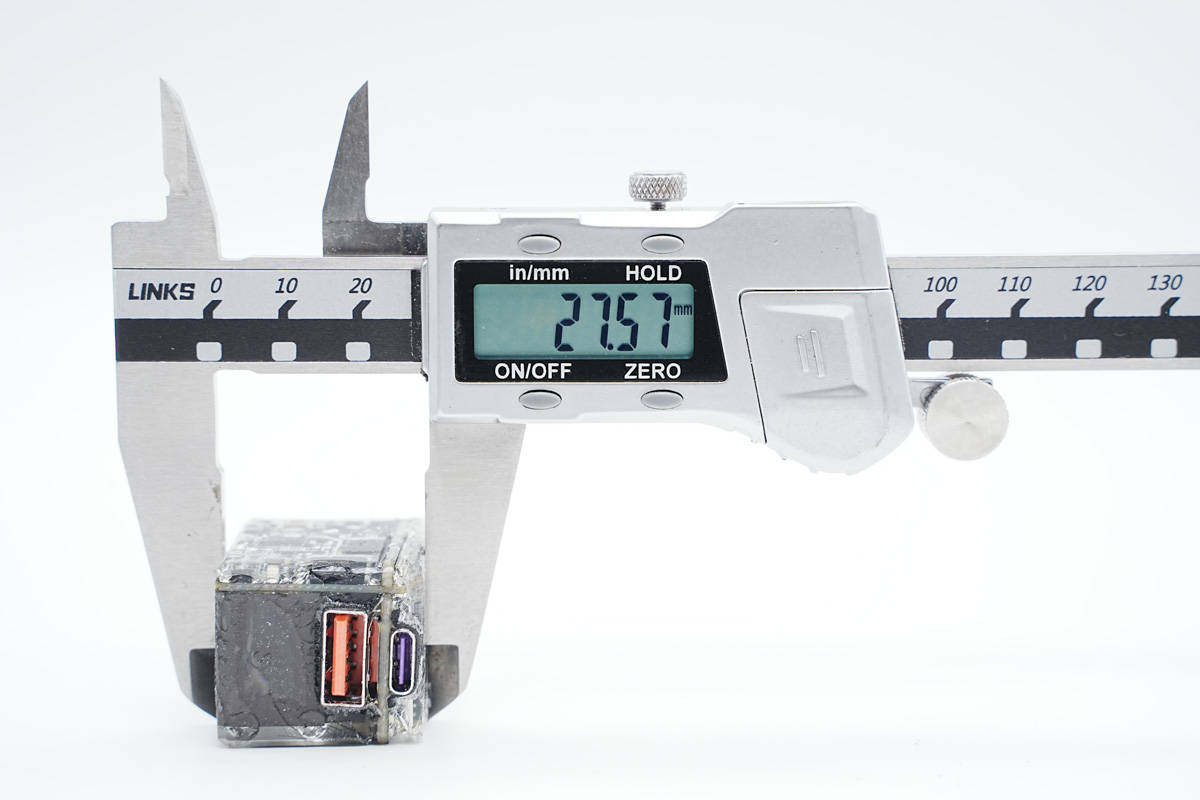

PCBA模块厚度约为27.57mm。

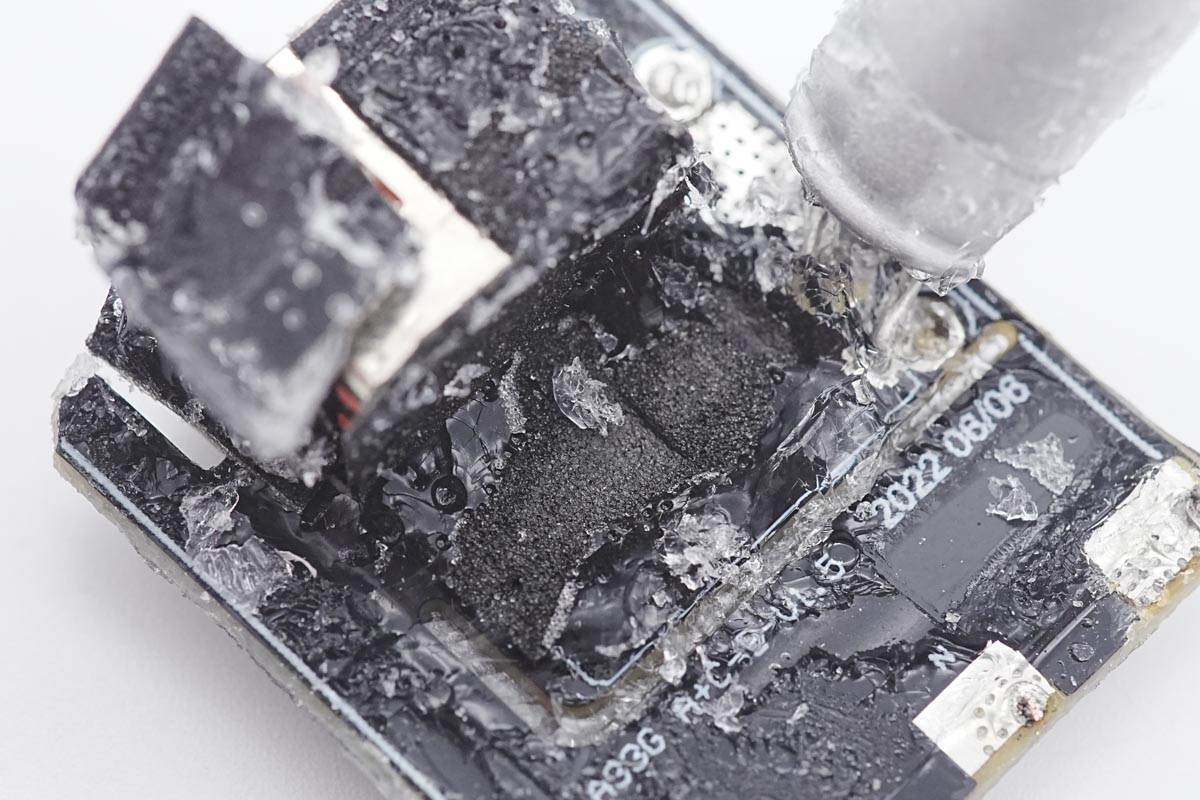

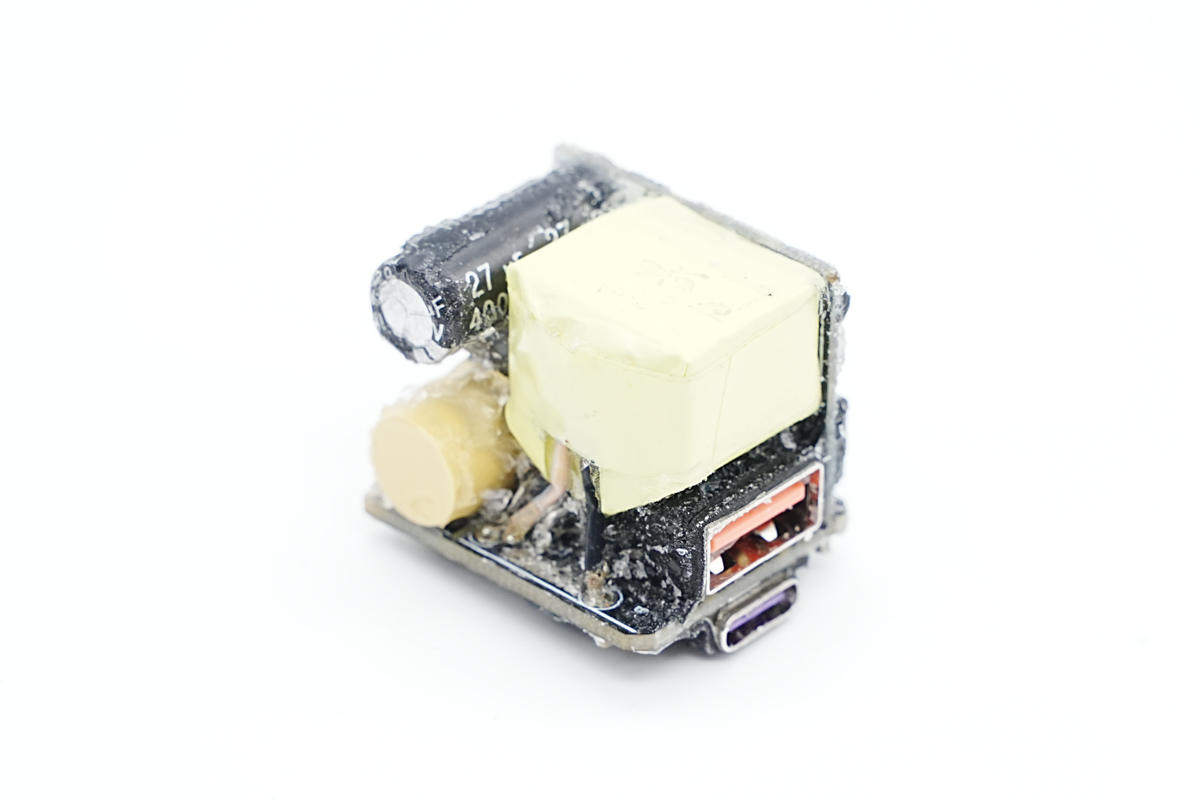

清理掉PCBA模块的灌封胶，由两块小板组成。

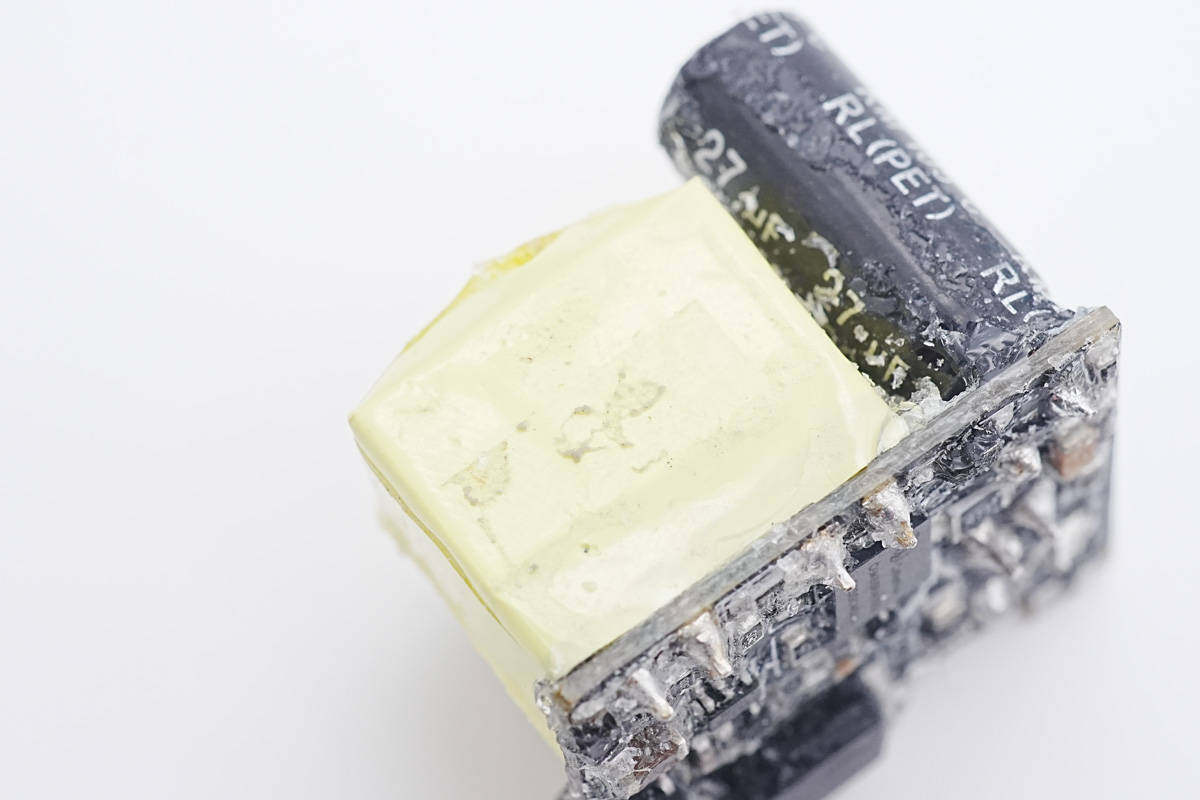

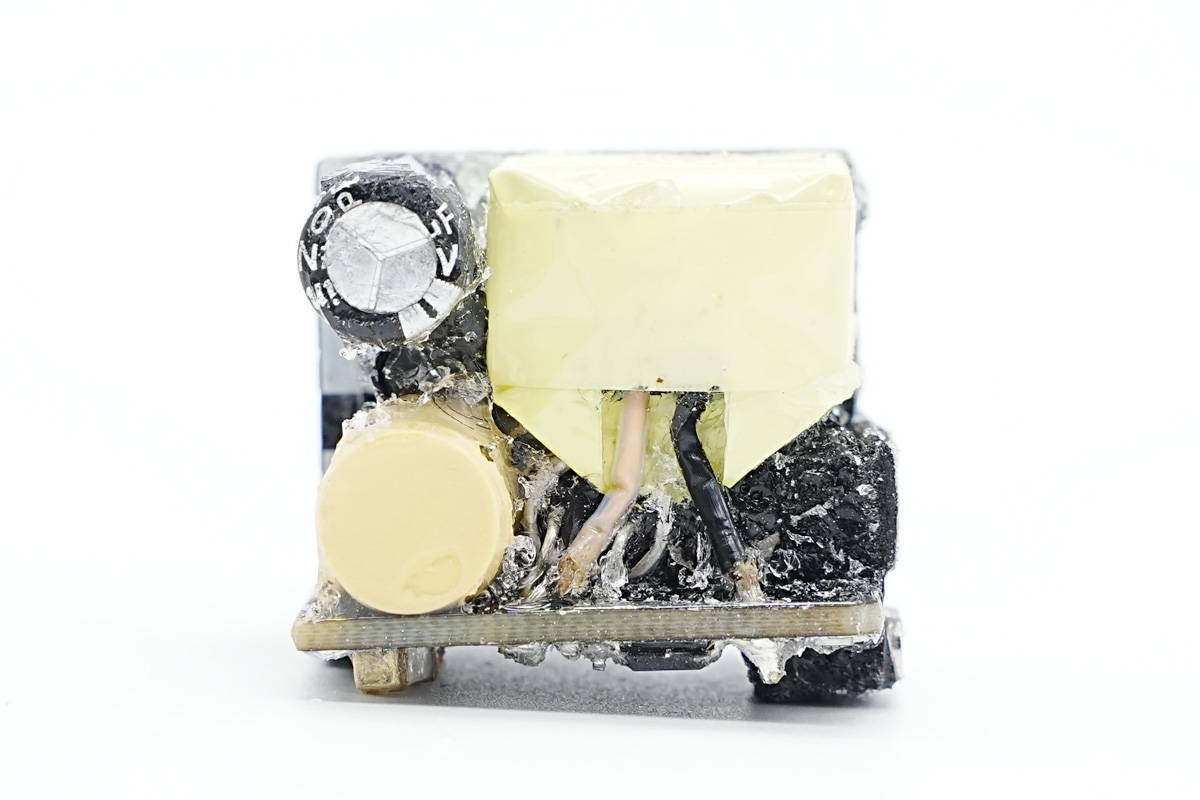

侧面小板焊接变压器和高压滤波电容，电容外套胶帽绝缘，变压器采用胶带严密缠绕绝缘。

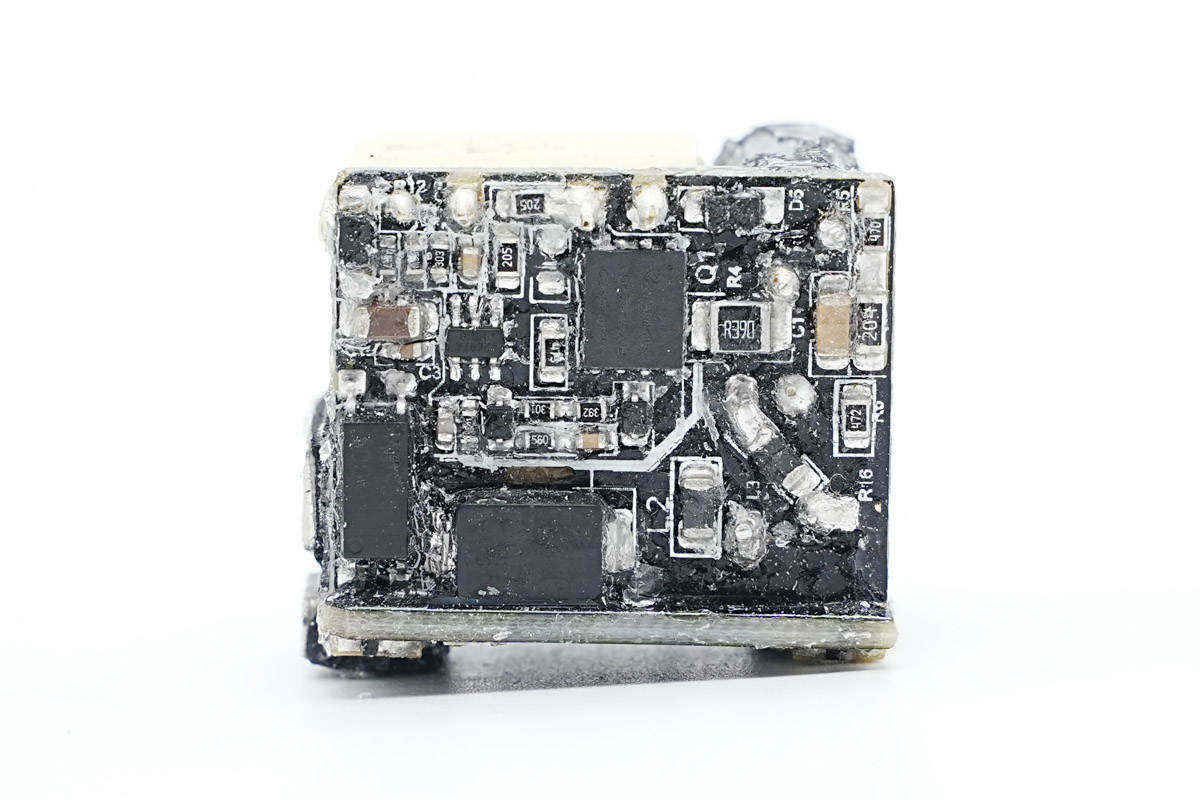

小板背面焊接初级主控芯片和氮化镓器件，左下角为反馈光耦和贴片Y电容。

底部小板焊接整流桥和协议芯片等元件。

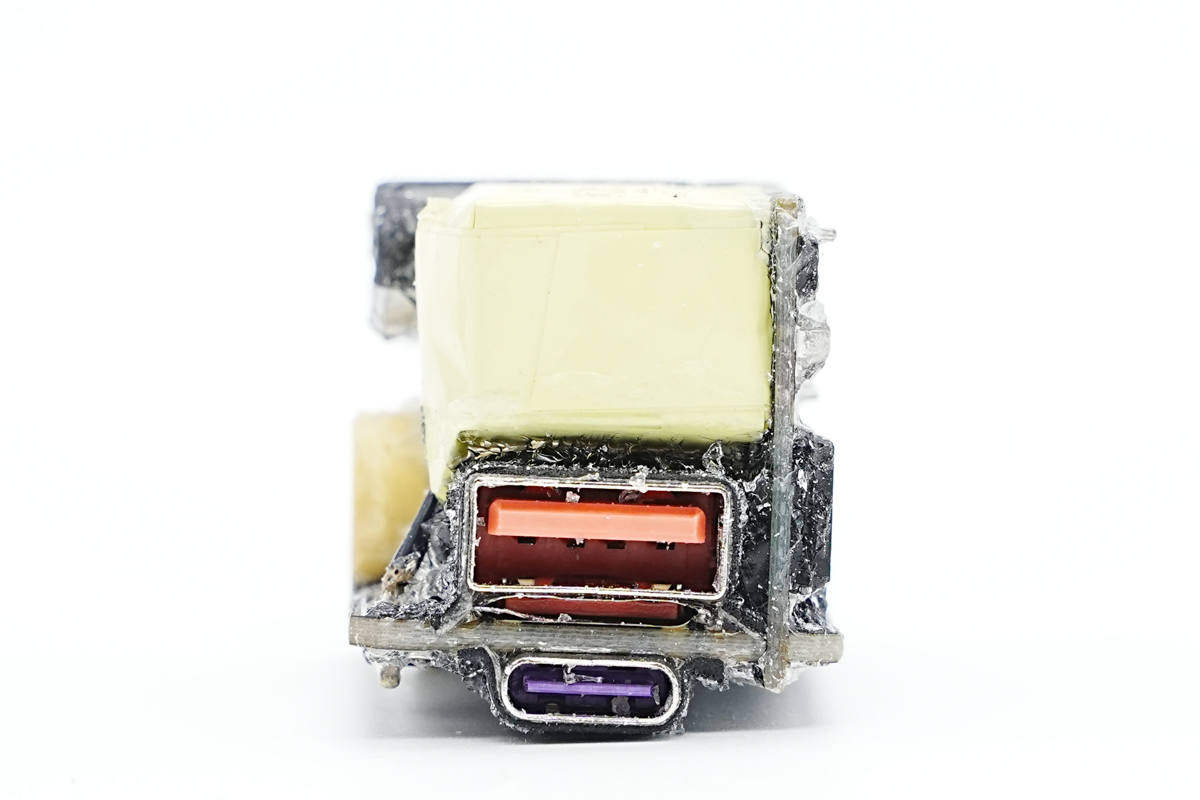

USB-A和USB-C母座分别焊接在底部小板的正反面。

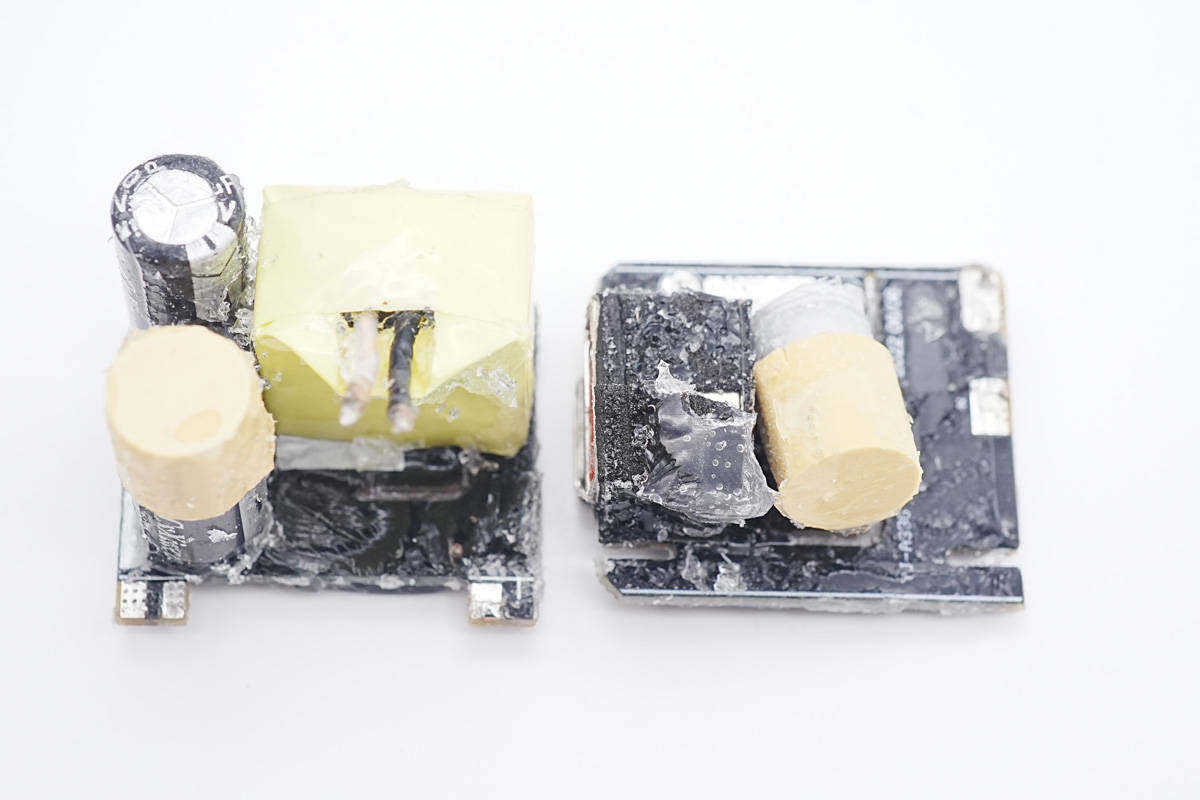

焊接拆分开两块小板，其中高压电解电容和低压固态电容均采用胶套绝缘。下面开始详细介绍小板上的器件。

通过对PCBA模块的观察发现，remax 33W氮化镓充电器采用高频QR开关电源，输出电压由协议芯片通过光耦控制调节，实现宽范围的电压输出。下面我们就从输入端开始详细了解各个器件的信息。

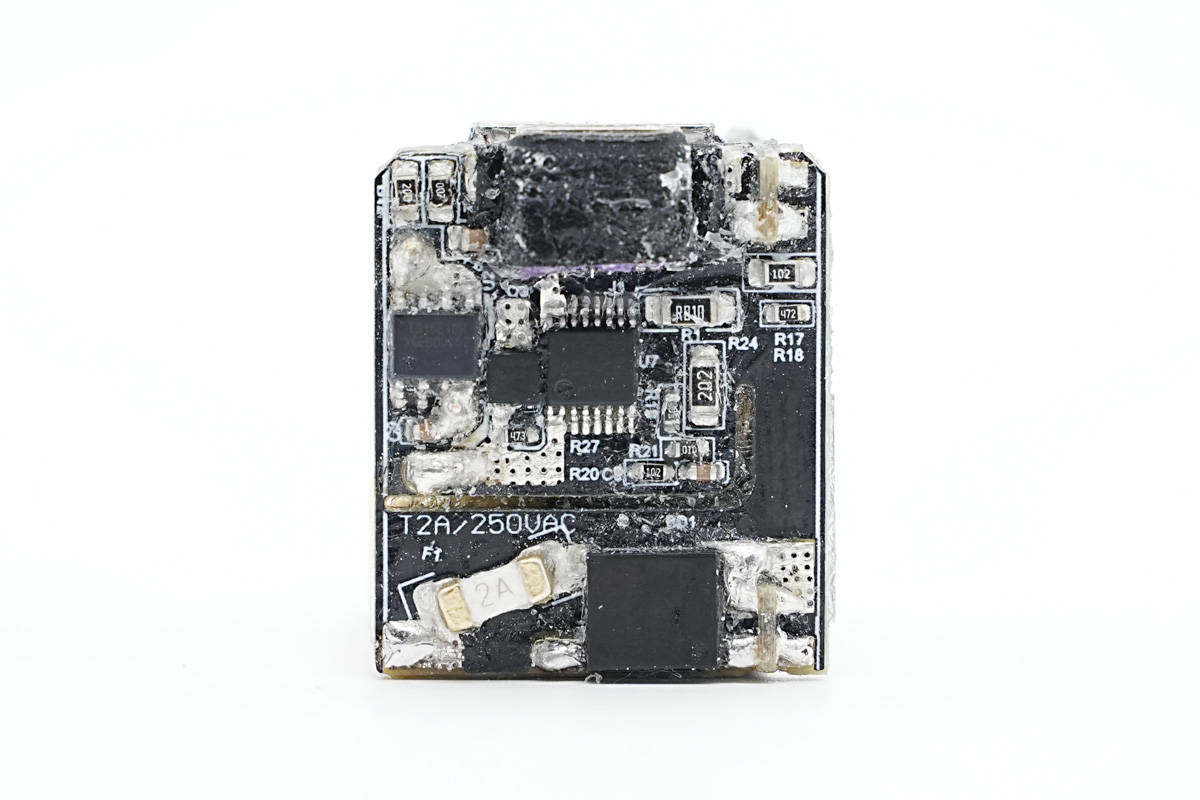

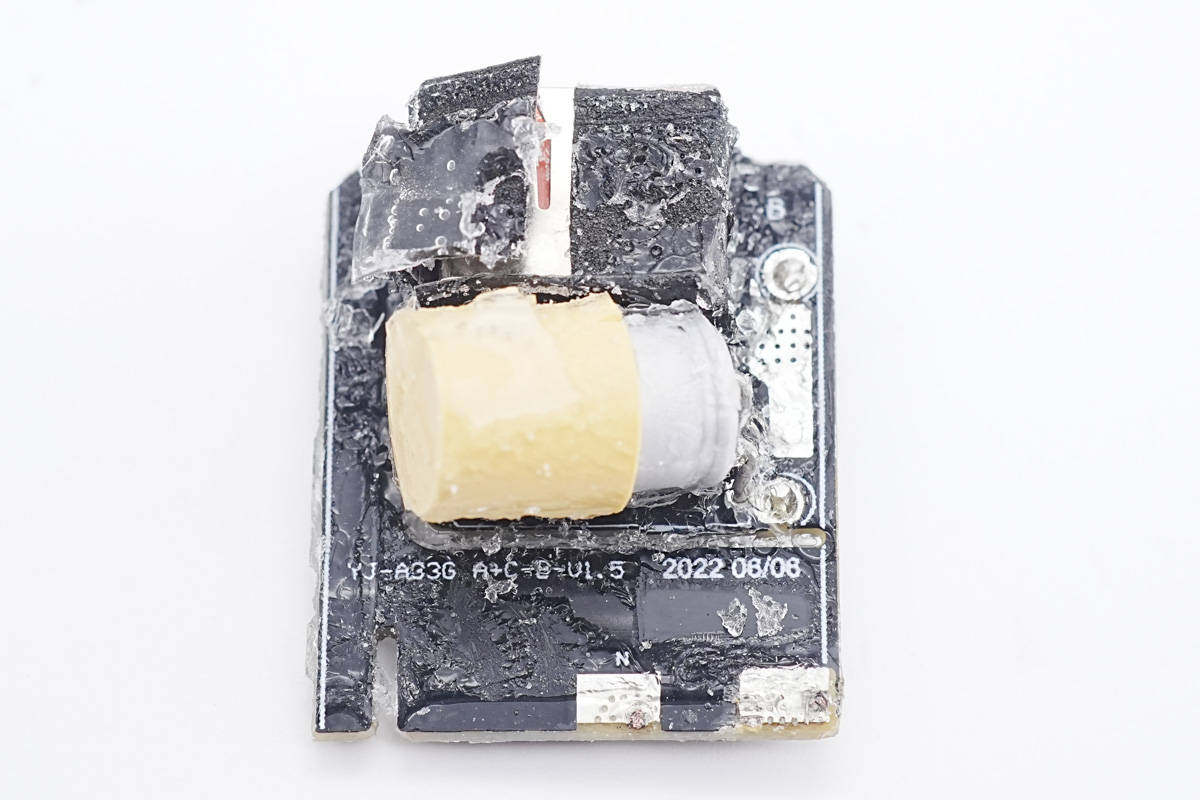

底部小板焊接输入保险丝，整流桥，同步整流芯片，协议芯片和USB-C母座。初级和次级侧开槽隔离。

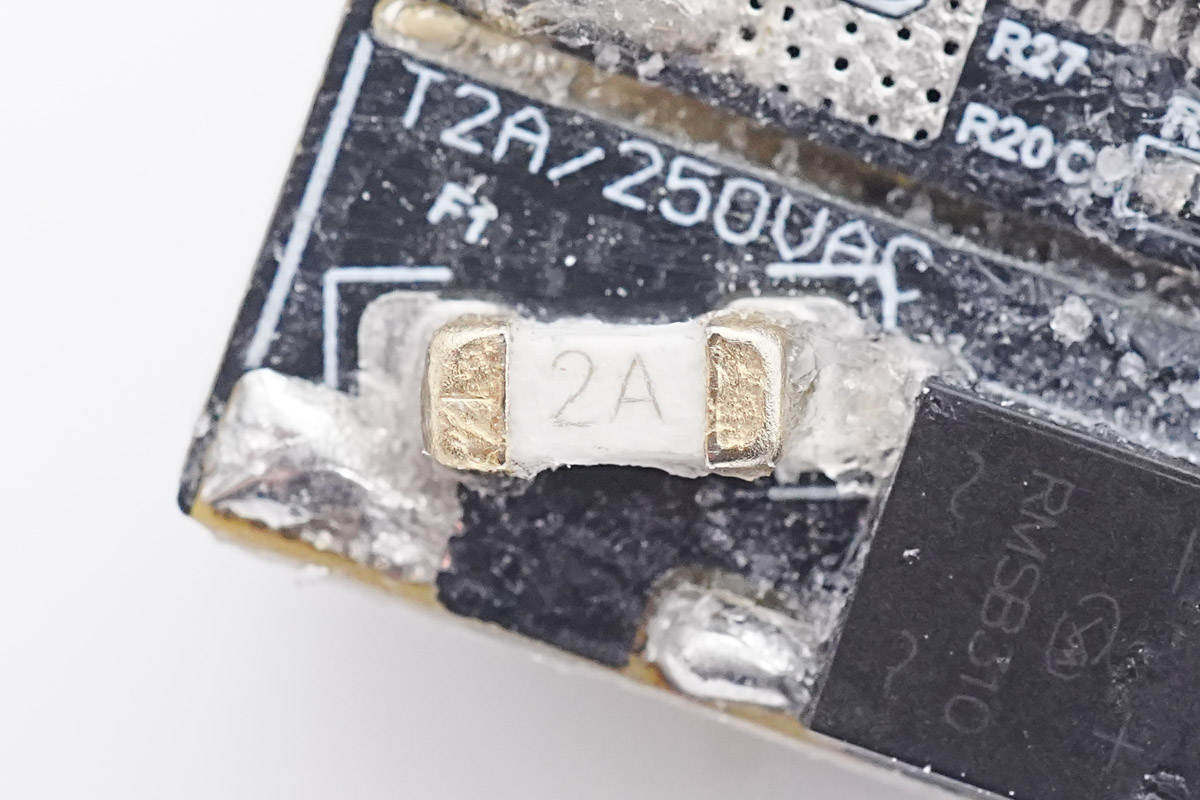

输入端贴片保险丝规格为2A 250V。

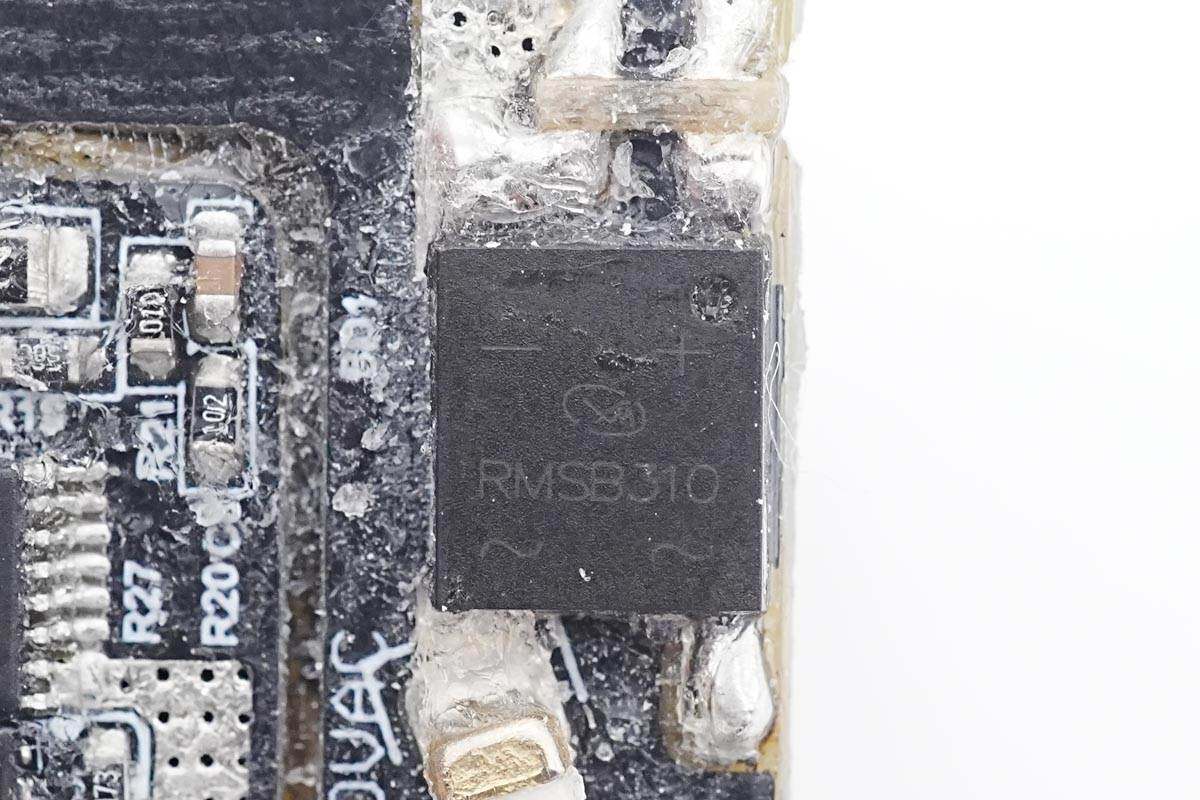

整流桥丝印RMSB310，规格为3A，1000V。

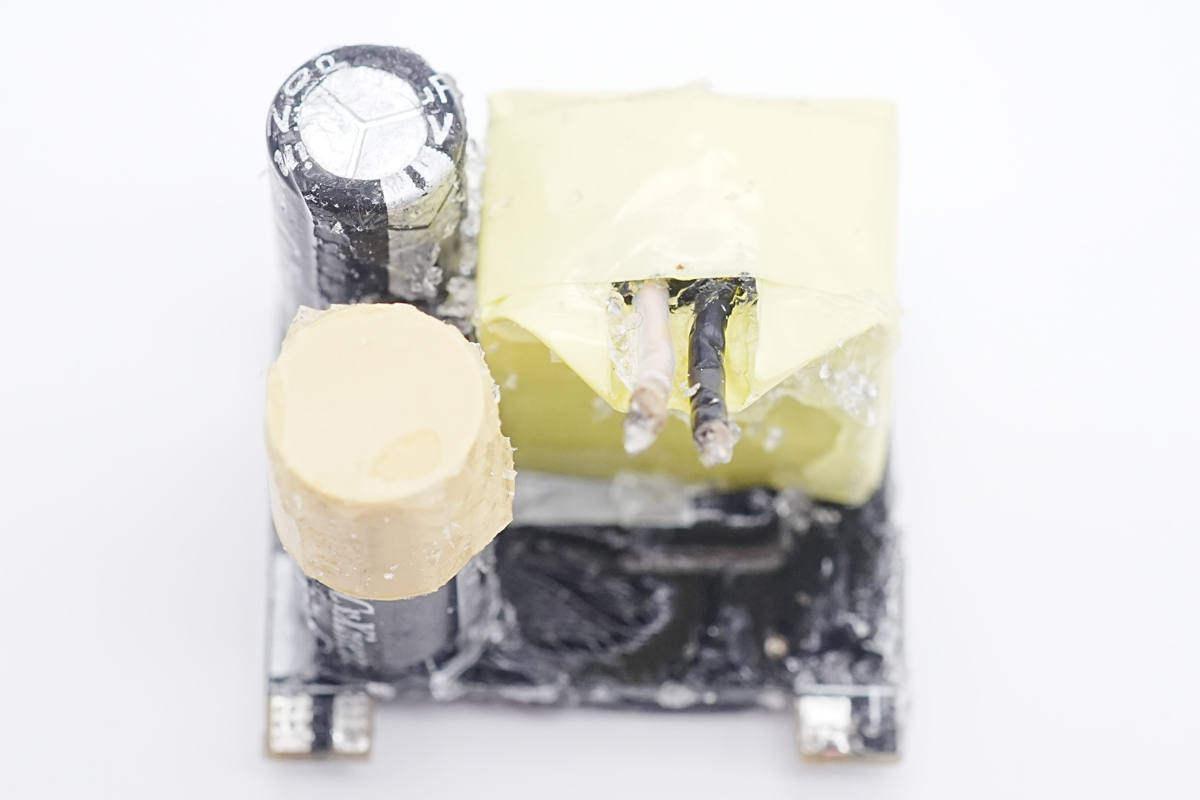

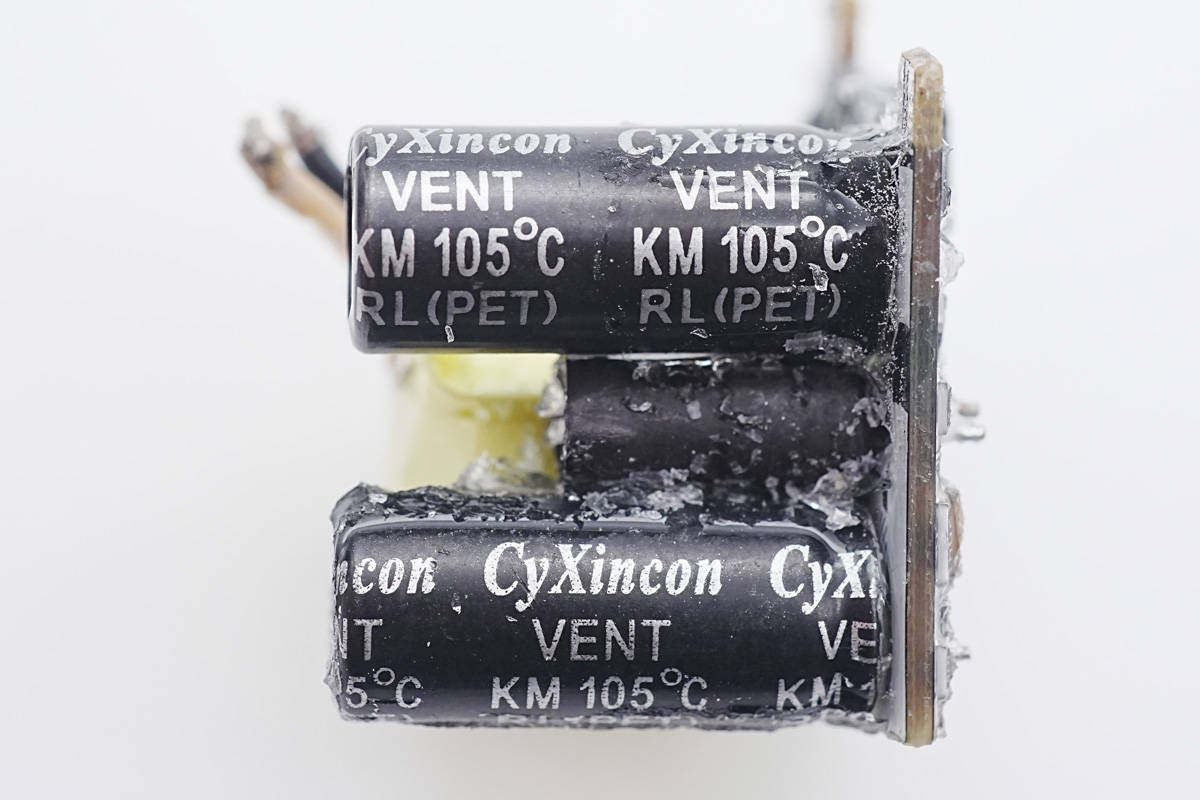

两颗高压滤波电容来自CyXincon创宜兴科技，焊接在侧面小板上。

两颗高压电解电容规格均为27μF 400V。

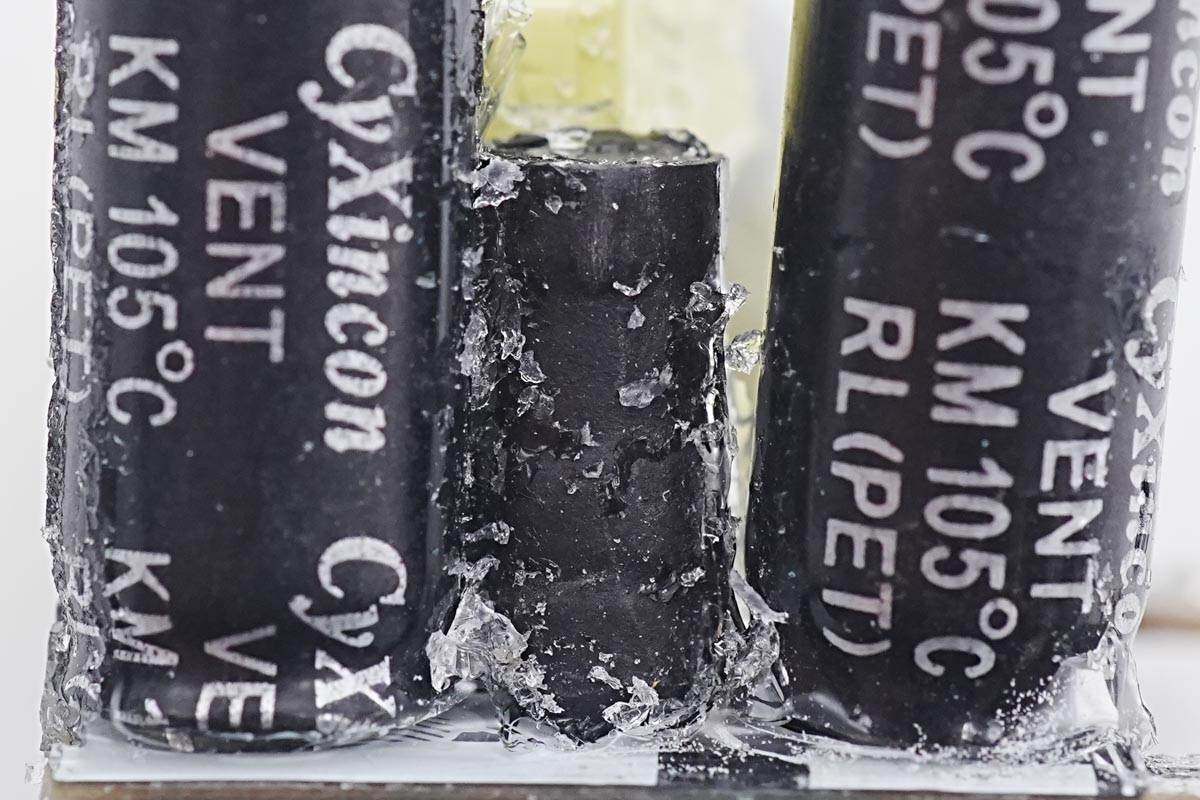

两颗电容之间的差模电感特写，外套热缩管绝缘。

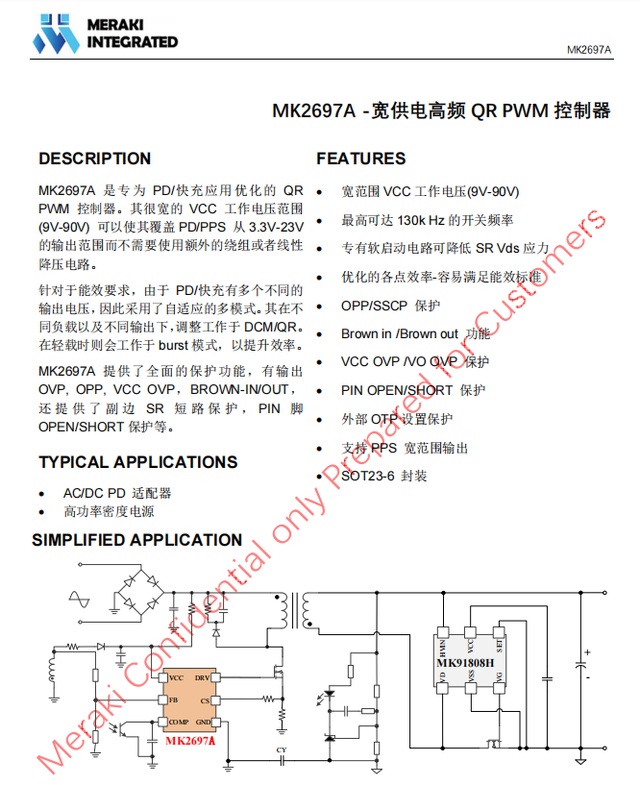

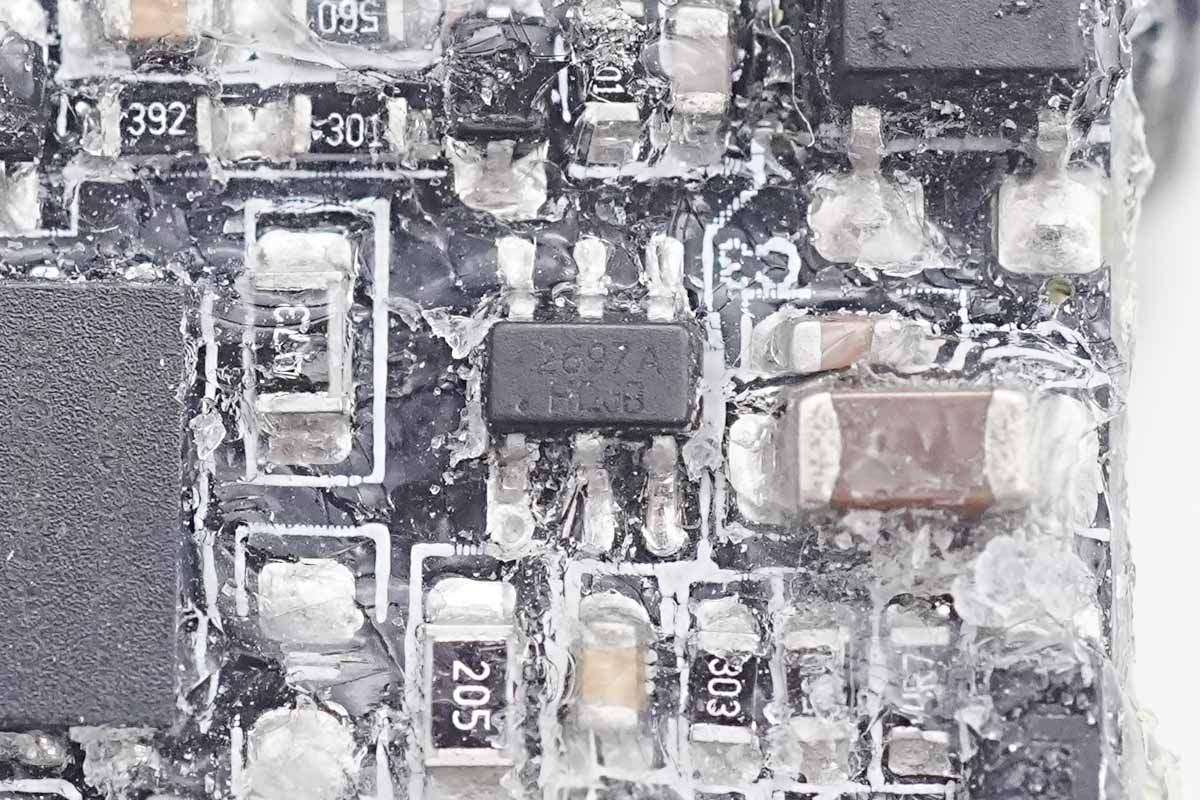

开关电源主控芯片采用茂睿芯MK2697A，这是专为PD/快充应用优化的QR PWM控制器。其很宽的VCC工作电压范围(9V-90V)可以使其覆盖PD/PPS从3.3V-23V的输出范围而不需要使用额外的绕组或者线性降压电路。

MK2697是针对于能效要求，由于PD/快充有多个不同的输出电压，因此采用了自适应的多模式。其在不同负载以及不同输出下，调整工作于DCM/QR。 在轻载时则会工作于burst模式，以提升效率。

MK2697A提供了全面的保护功能，有输出OVP，OPP，VCC OVP，BROWN-IN/OUT，还提供了副边SR短路保护， PIN脚OPEN/SHORT保护等。

充电头网拆解了解到，采用茂睿芯快充方案的还有华科生迷你33W快充、倍思20W 1A1C快充充电器、爱莎瓦特65W 2A1C氮化镓快充、air-J 18W 1A1C快充充电器、欧派奇65W 2C1A超级硅快充、华科生迷你30W氮化镓快充等产品采用。

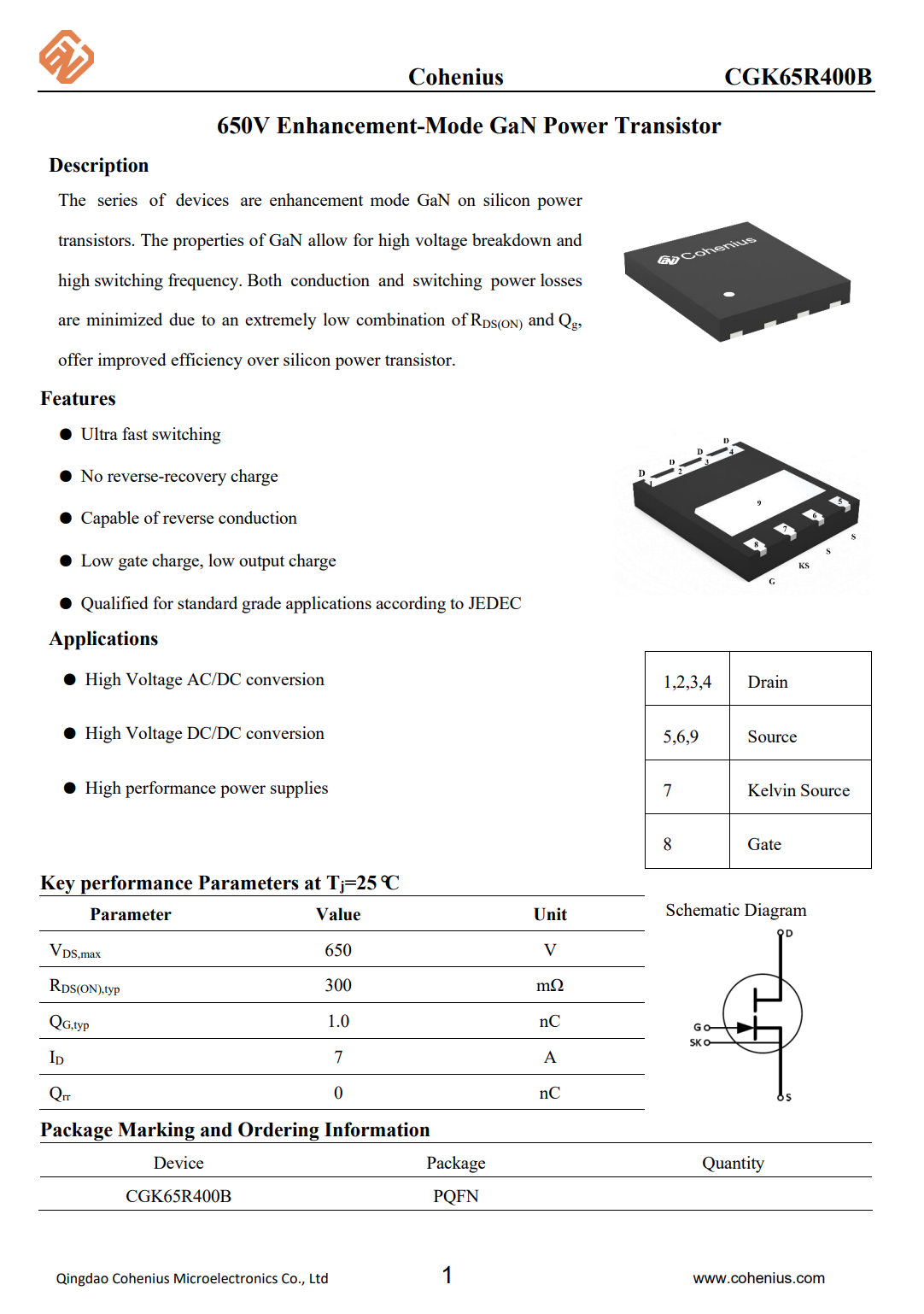

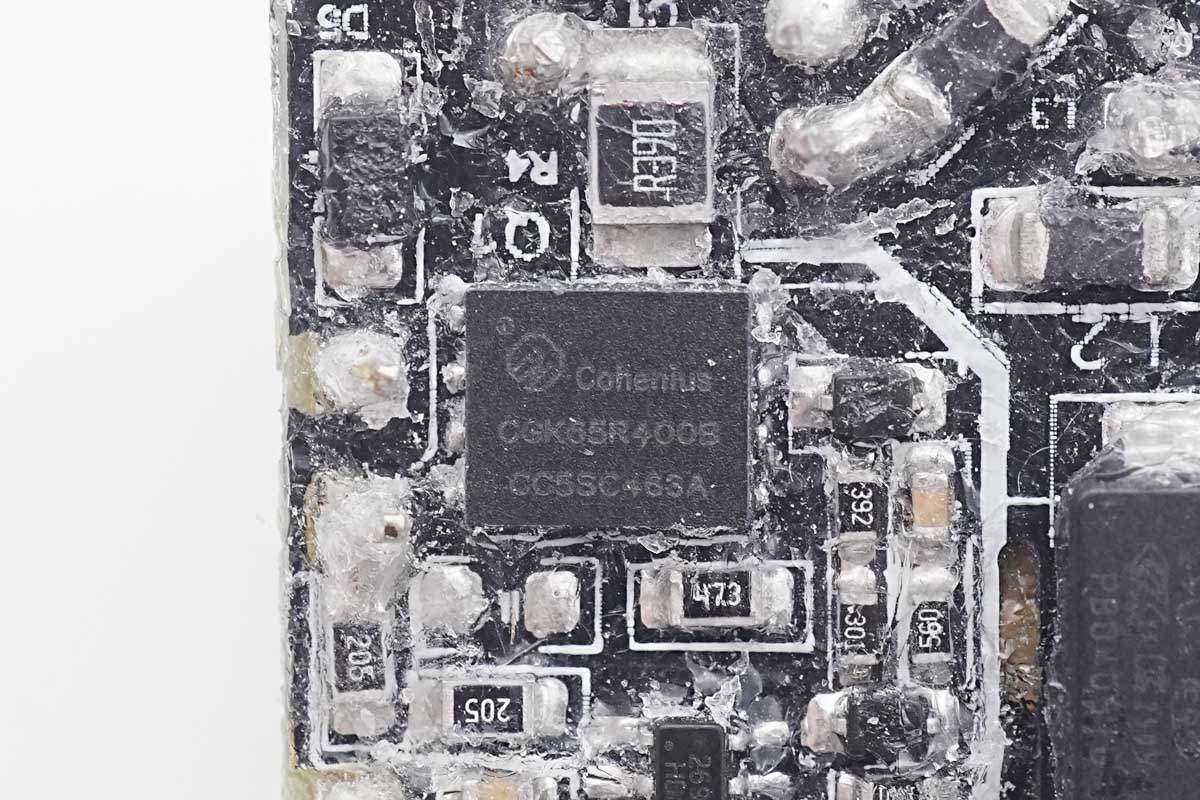

充电器内置的氮化镓开关管来自聚能创芯，型号CGK65R400B，是一颗增强型氮化镓开关管，耐压650V，导阻为300mΩ，支持超快开关，具有低栅极电荷和低输出电荷，低开关损耗等优势。器件具备开尔文源极，可用于优化栅极驱动。同时通过了JEDEC标准级应用认证。

聚能创芯CGK65R400B采用PQFN5*6封装，透过源极散热，可减小漏极面积，减小共模噪声，并提升EMI性能。适用于高压AC/DC转换，高压DC/DC转换和高性能电源模块等应用，可应用在小功率反激主功率开关管及大功率LLC主功率开关管。

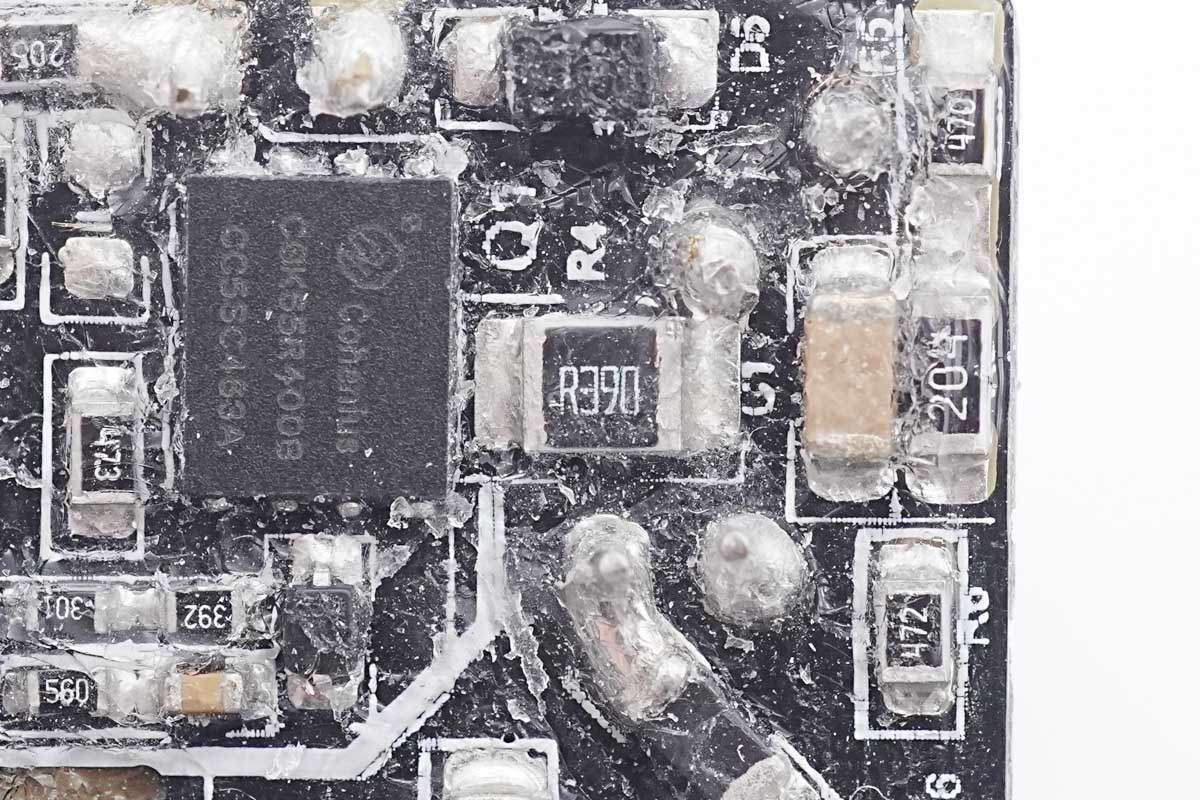

用于检测开关管电流的390m欧姆取样电阻。

变压器采用胶带严密缠绕绝缘。

另外一侧为次级绕组，采用多层绝缘线绕制。

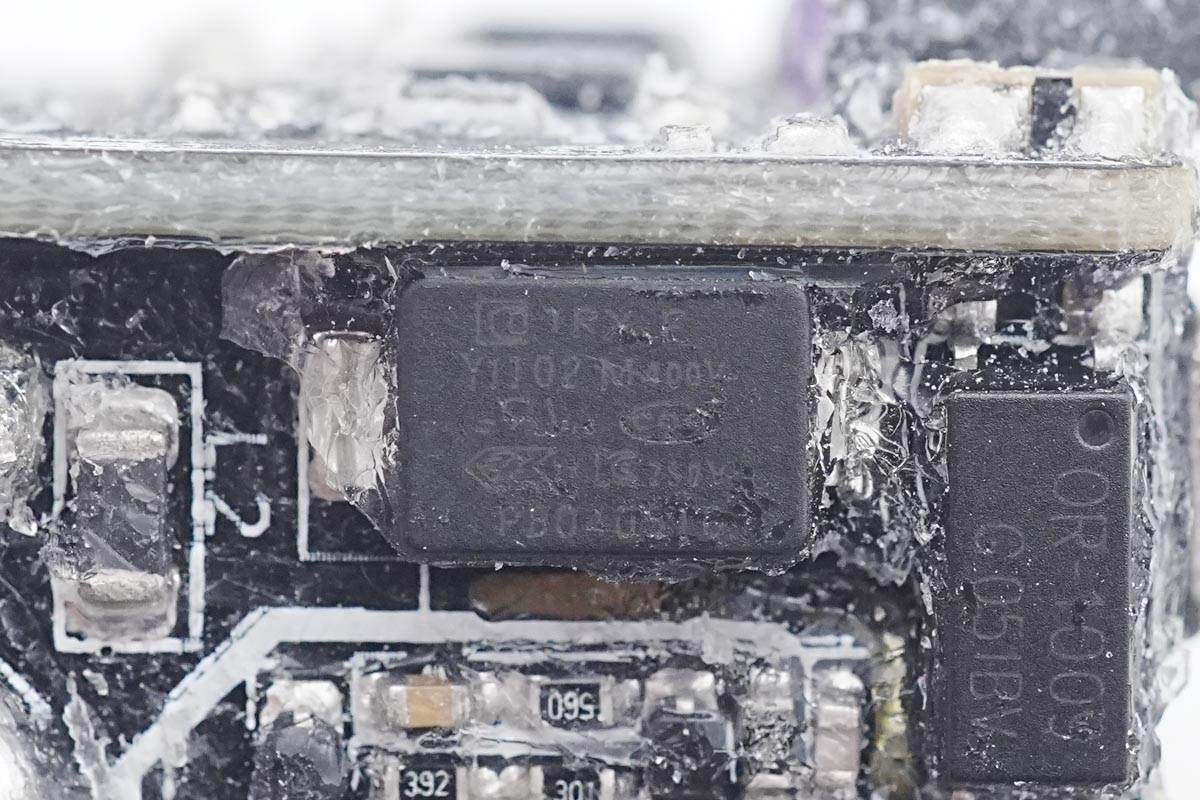

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网通过拆解了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

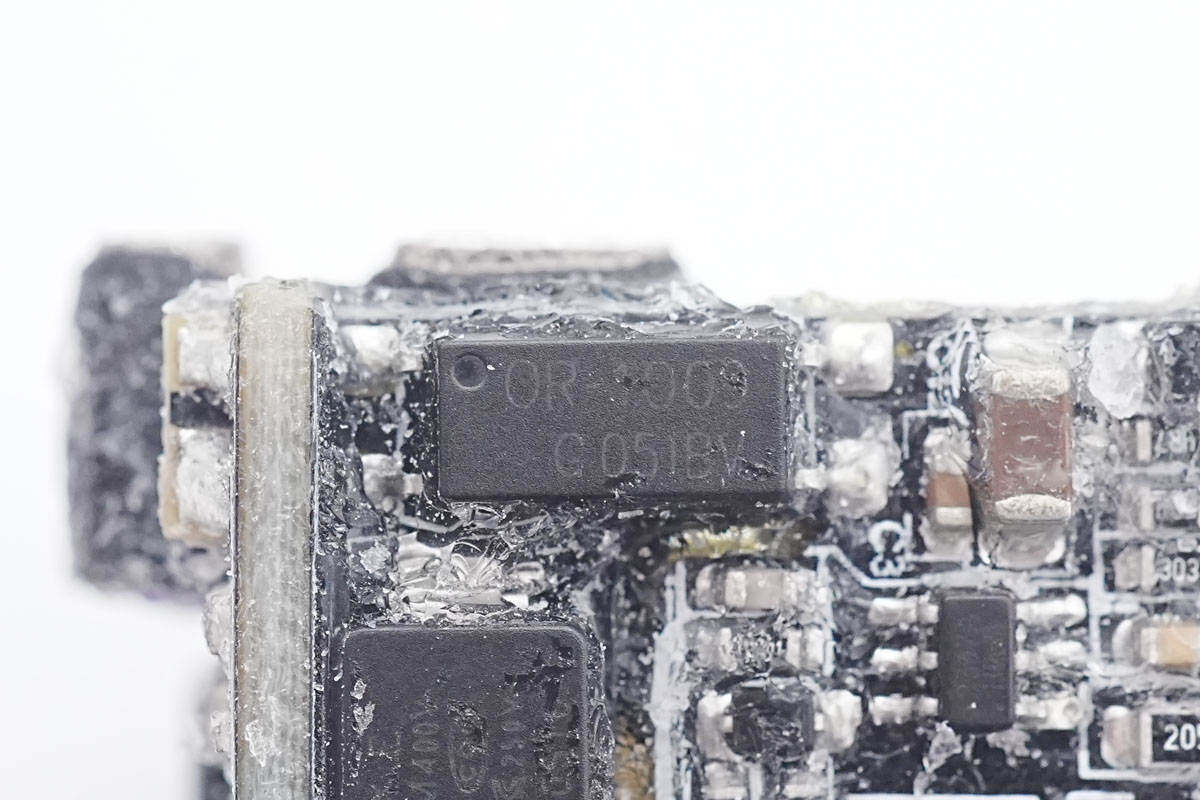

奥伦德OR1009光耦用于输出电压反馈。

同步整流芯片特写。

输出滤波固态电容外套胶套绝缘。

输出滤波固态电容与PCB之间通过双面胶固定。

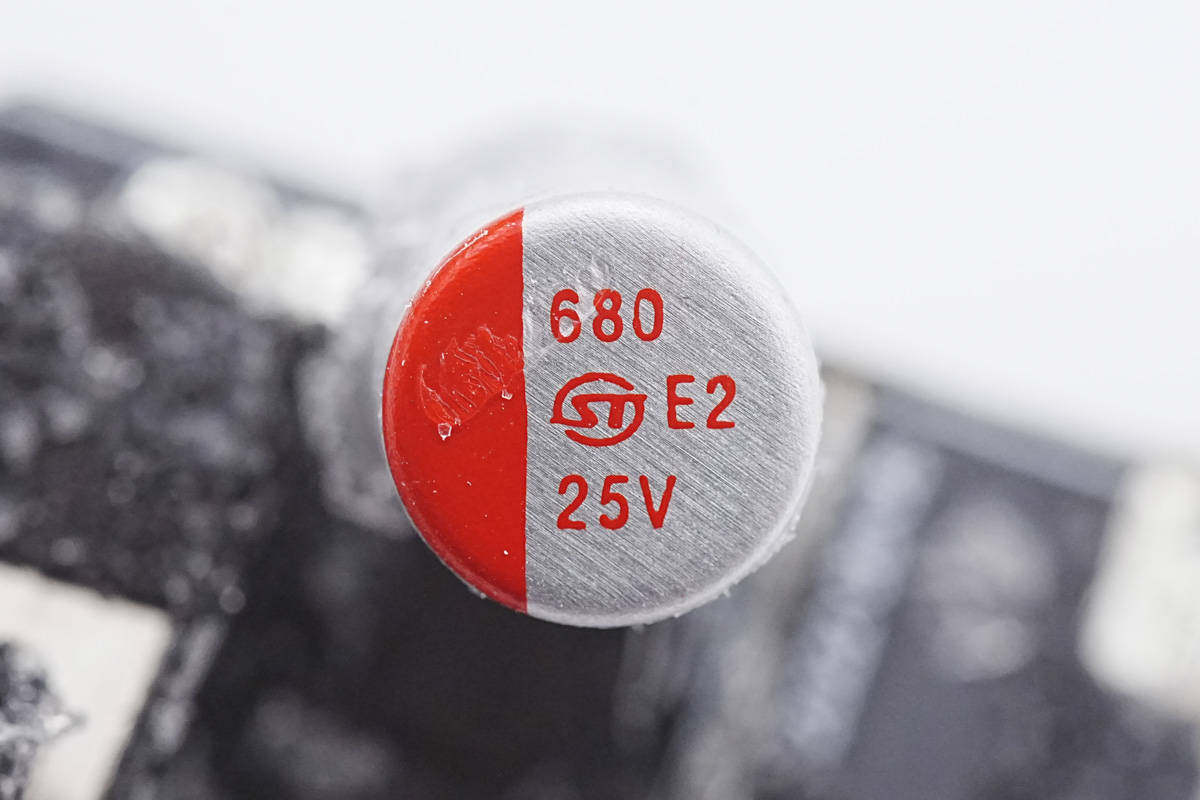

输出滤波固态电容来自湖南盛通，规格为680μF 25V。

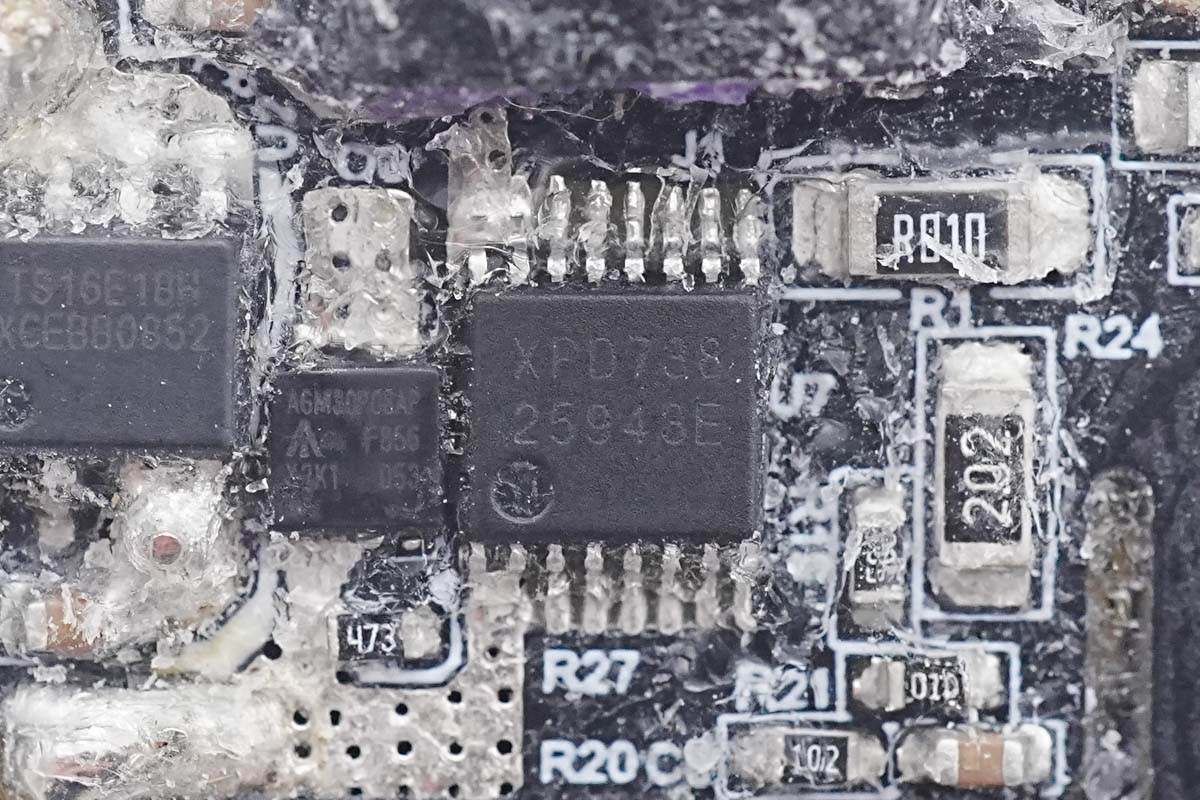

输出协议芯片来自云矽半导体，型号XPD738，用于1C1A双口控制。XPD738通过了USB PD3.0认证（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议，很适合应用在1C1A双端口充电设备上。

支持任意单口快充双口输出5V，在A口连接苹果充电线但未接入苹果手机时，C口仍然有快充，XPD738左侧10mΩ取样电阻用于A口电流检测。

云矽半导体XPD738资料信息。充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被联想20W 1A1C快充插座、傲基20W PD快充充电器、倍思20W迷你PD快充、海陆通20W PD快充、傲基1A1C 32W快充、奥睿科20W USB PD快充、乐奇领先20W PD快充等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

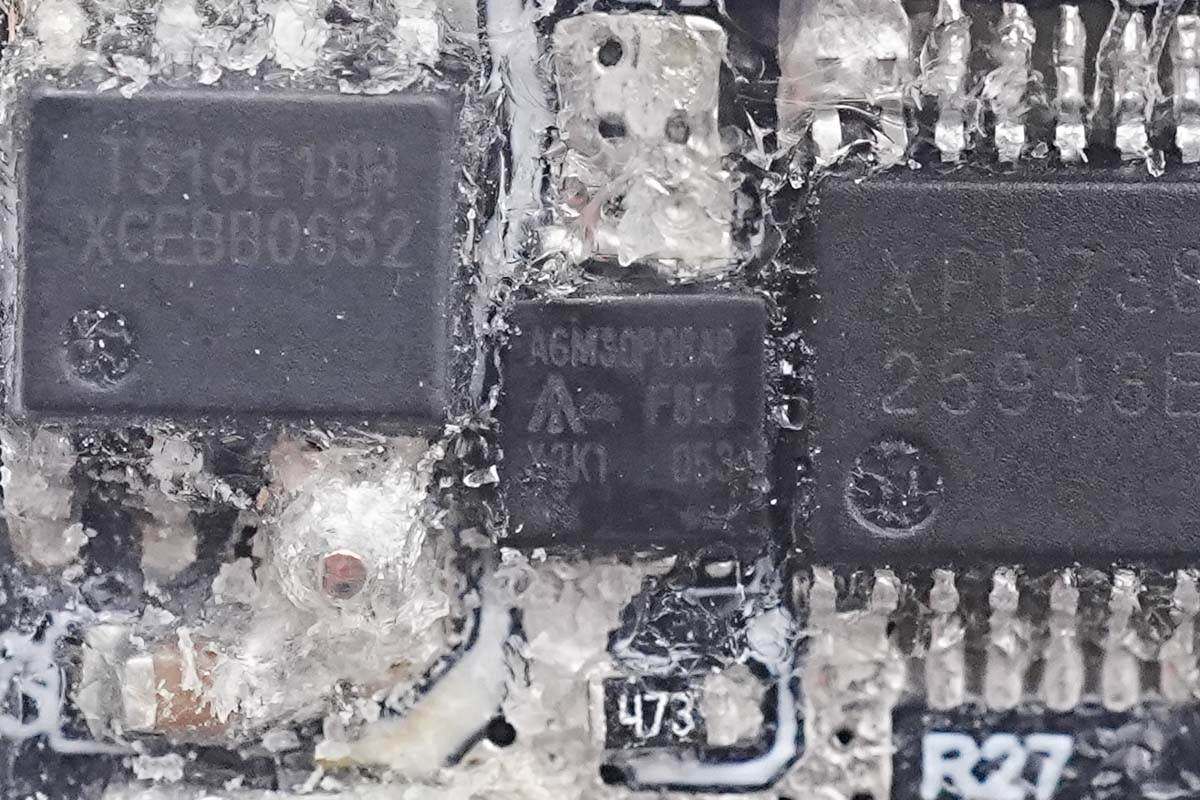

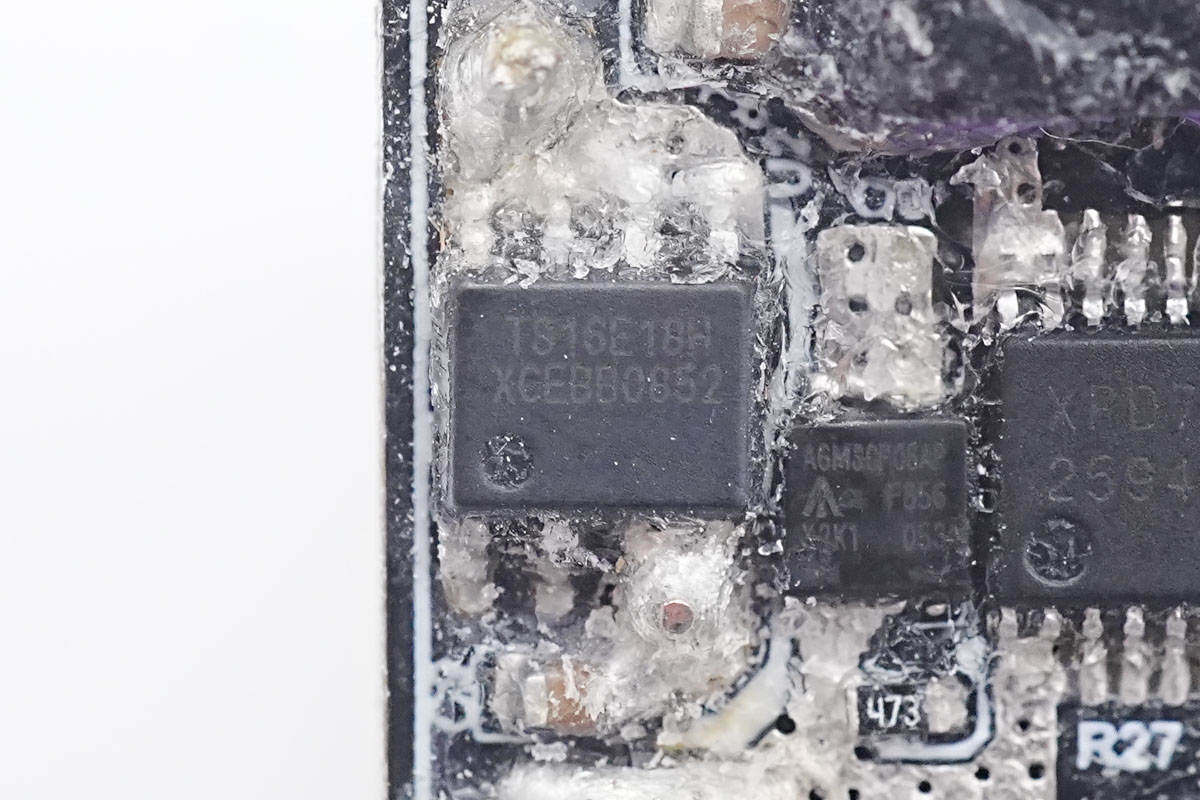

用于USB-A口的VBUS开关管来自AGMSEMI芯控源，型号AGM30P08AP，是一颗耐压30V的PMOS，导阻为7.8mΩ，采用PDFN3.3*3.3封装。

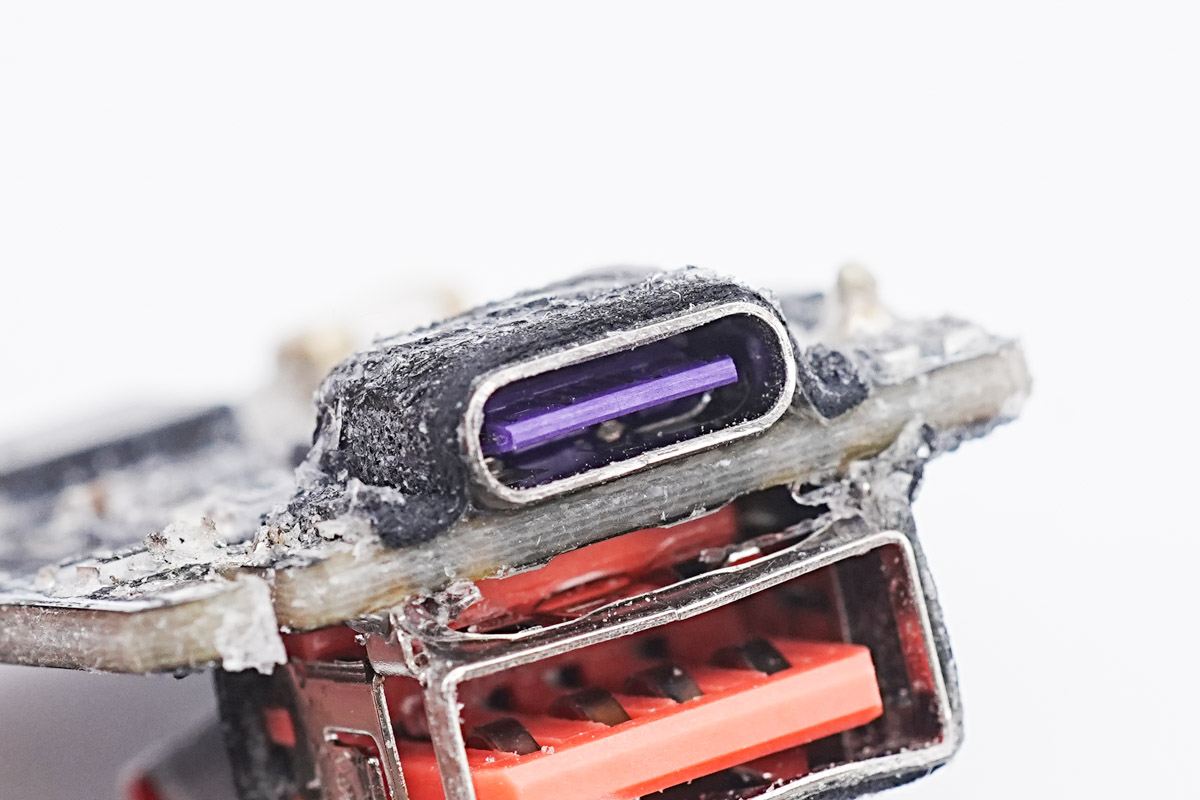

USB-C接口特写，紫色胶芯不露铜。

USB-A口特写，采用橙色胶芯。

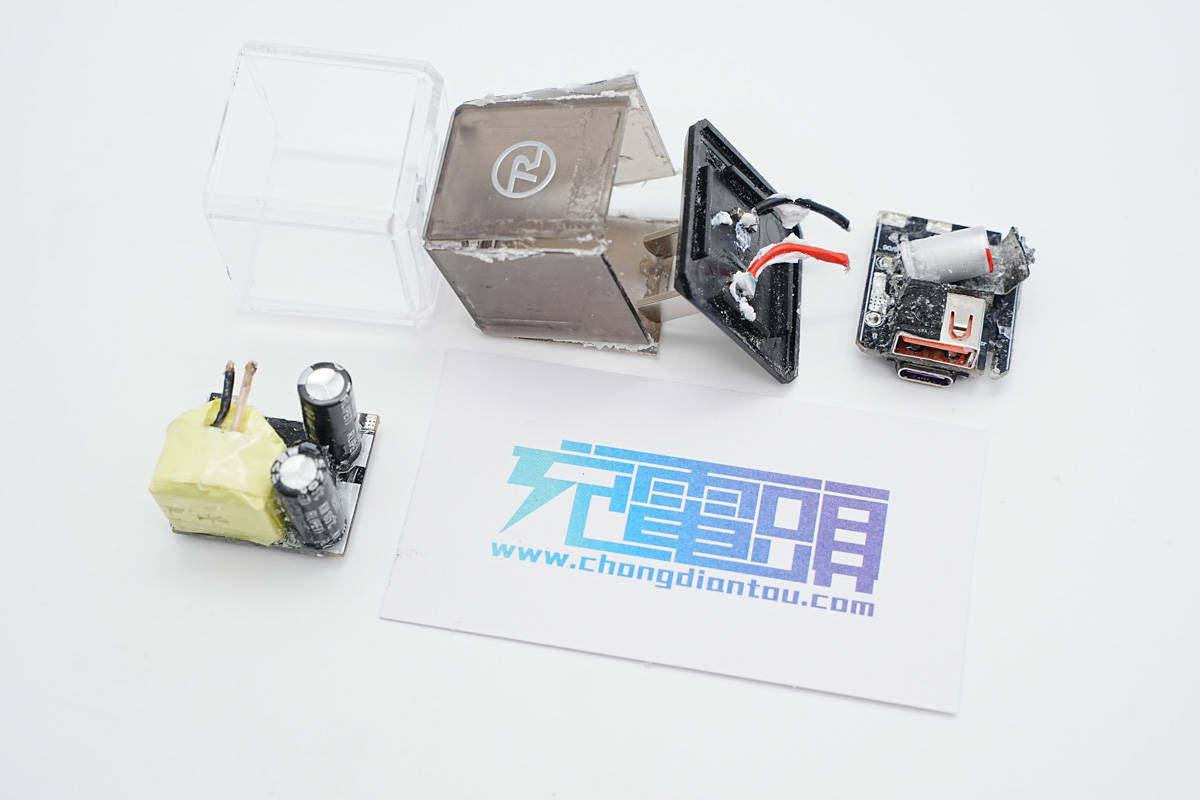

全部拆解一览，来张全家福。

充电头网拆解总结

这款33W氮化镓充电器采用双层外壳设计，透明与半透明外壳的组合，能够看到充电器内部元件，外观非常独特。充电器内置聚能创芯氮化镓器件，体积小巧，十分便携。充电器具备1A1C接口，支持5~20V齐全电压档位和PPS快充，可满足安卓手机和笔记本的快充需求。

充电头网通过拆解了解到，这款充电器采用两块PCB组合焊接，充分利用内部空间。充电器使用茂睿芯MK2697A氮化镓主控芯片搭配聚能创芯CGK65R400B氮化镓功率器件，提供宽输出范围，高能效的氮化镓快充电源解决方案。输出采用云矽半导体XPD738协议芯片，集成度高。充电器内部采用透明胶水灌封，能够提升散热性能。内部设计紧凑，空间利用率高。
