前言
闪极推出了一款飓风磁吸无线移动电源，这款移动电源采用透明外壳设计，能够观察到内部的器件，非常具有科技感。在移动电源内部还设有一个离心散热风扇，加速空气流通，将运行时的热量散发。移动电源内置10000mAh电池，支持20W有线快充和7.5W无线充电。
移动电源内置散热风扇还具备灯光效果，在降低温升提升体验的同时，使移动电源变得更加酷炫，具有个性。下面充电头网就带来闪极这款10000mAh磁吸无线充移动电源的拆解，一起看看内部的方案和设计。
闪极10000mAh磁吸移动电源开箱
包装盒正面以宇宙深空为背景，结合产品给iPhone 15手机磁吸无线充电场景进行设计，整体科技感十足。正面上下还印有SHARGE品牌以及产品型号(SP020A)、容量（10000mAh）、功率（20W MAX）等参数信息。
包装盒天地盖设计，底部印有产品图示和认证信息等，此外还贴有移动电源的参数贴纸。
贴纸参数特写，下面到产品实物展示环节再介绍。
包装内含移动电源、数据线以及使用说明书，数据线还使用单独小盒包装。
附带数据线为USB-C to USB-C线，短线设计，方便用户携带以及边充边用手机。
实测数据线长度约为20.5cm。
使用ChargerLAB POWER-Z KM003C测得线缆没有E-Marker芯片。
闪极飓风磁吸移动电源采用白色塑料中框，正面为时下受欢迎的透明风格设计，可见内部电芯以及PCB板，整体也是充满了设计感。
机身正面透明外壳上印有SHARGE品牌，10000mAh容量以及设计标语ICEMAG（STAY COOL ON THE MOVE）。
下方还印有OUTPUT 20W MAX、AIRLINE SAFE、WIRELESS CHARGING三大卖点。
移动电源内置主动散热风扇，并带有多彩灯效，主动散热提升产品实用性同时兼具炫酷效果，让用户出门使用更有仪式感。
机身背面印有无线充电区域标识提示以及产品参数信息。
无线充电区域中心印有SHARGE品牌。
移动电源参数特写
型号：SP020A
锂电池能量：10000mAh 3.7V 37Wh
额定容量：5800mAh
USB-C输入：5V3A、9V2A 18W（Max）
USB-C输出：5V2.4A、9V2.22A、12V1.67A
无线输出：5W、7.5W
总输出：5V3A
制造商：闪极科技（深圳）有限公司
机身一侧配置电源键，左边区域外壳开孔进气。
从特写可见开孔区域配置了防尘网，考虑非常到位。
机身另一侧配置电量指示灯，外壳上印有产品认证标识等，移动电源通过了FCC、CE、UKCA、PSE认证。
电量指示灯亮蓝光。
机身一端配置USB-C接口，右侧区域开有出气孔。
开孔区域同样也有防尘网设计。
实测移动电源机身长度为115.33mm。
宽度为70.69mm。
厚度为18.18mm。
产品拿在手上的大小直观感受。

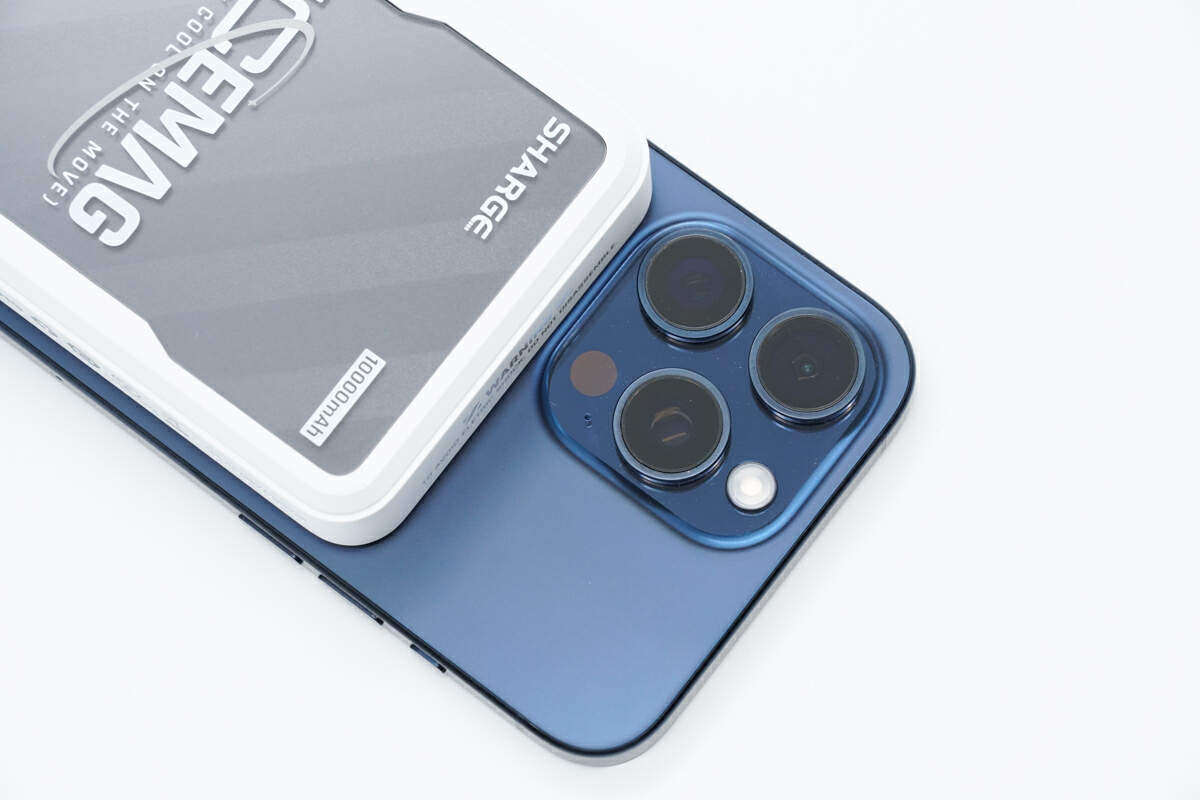

将移动电源搭配苹果iPhone 15 Pro Max进行磁吸无线充电，产品不会挡住新机后摄模组，机身尺寸恰到好处，方便用户边充边用手机拍摄照片或录制视频。
另外测得移动电源净重约为214g。
使用ChargerLAB POWER-Z KM003C测得移动电源USB-C口支持FCP、AFC、QC3.0、PD3.0、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
闪极10000mAh磁吸移动电源拆解
看完了闪极磁吸无线充移动电源的开箱和测试，下面就进行拆解，一起看看内部的方案和设计。
首先撕下移动电源侧面的硅胶垫片，在内部为吸附手机的磁铁。
共计16块磁铁组成磁铁环。

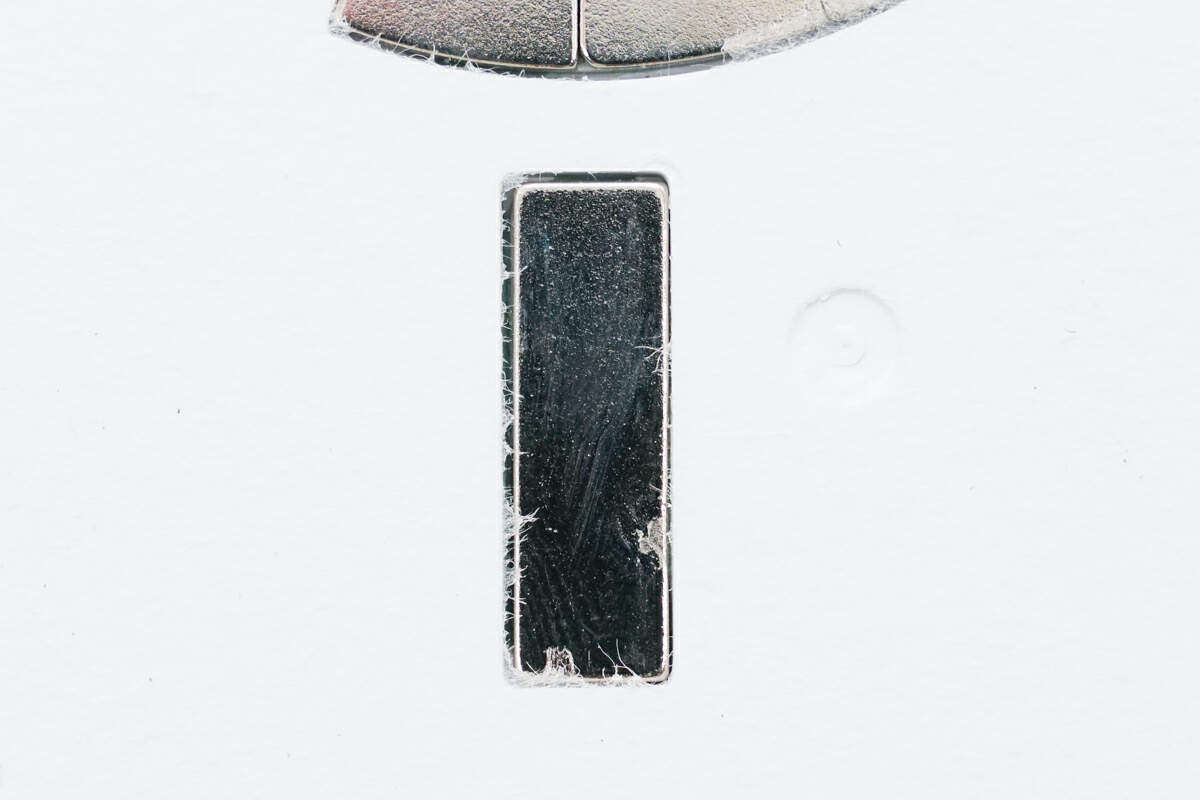

用于定位的磁铁特写。
沿壳体接缝撬开移动电源外壳，壳体通过卡扣固定。
壳体内部电源按钮特写。
USB-C母座外套塑料环。
移动电源内部电池和PCBA模块一览，电池上粘贴黑色麦拉片装饰。
PCBA模块左侧为散热风扇，右侧焊接主控芯片，电感和USB-C母座。
PCBA模块通过螺丝固定。
从壳体内部取出PCBA模块和电池，电池边缘包裹泡棉保护。
无线充电线圈通过焊接连接到PCBA模块。
焊接分开PCBA模块与无线充电线圈的连接，继续进行拆解。
无线充电线圈采用双面胶粘贴在壳体内部，采用利兹线绕制，引线外套热缩管绝缘。

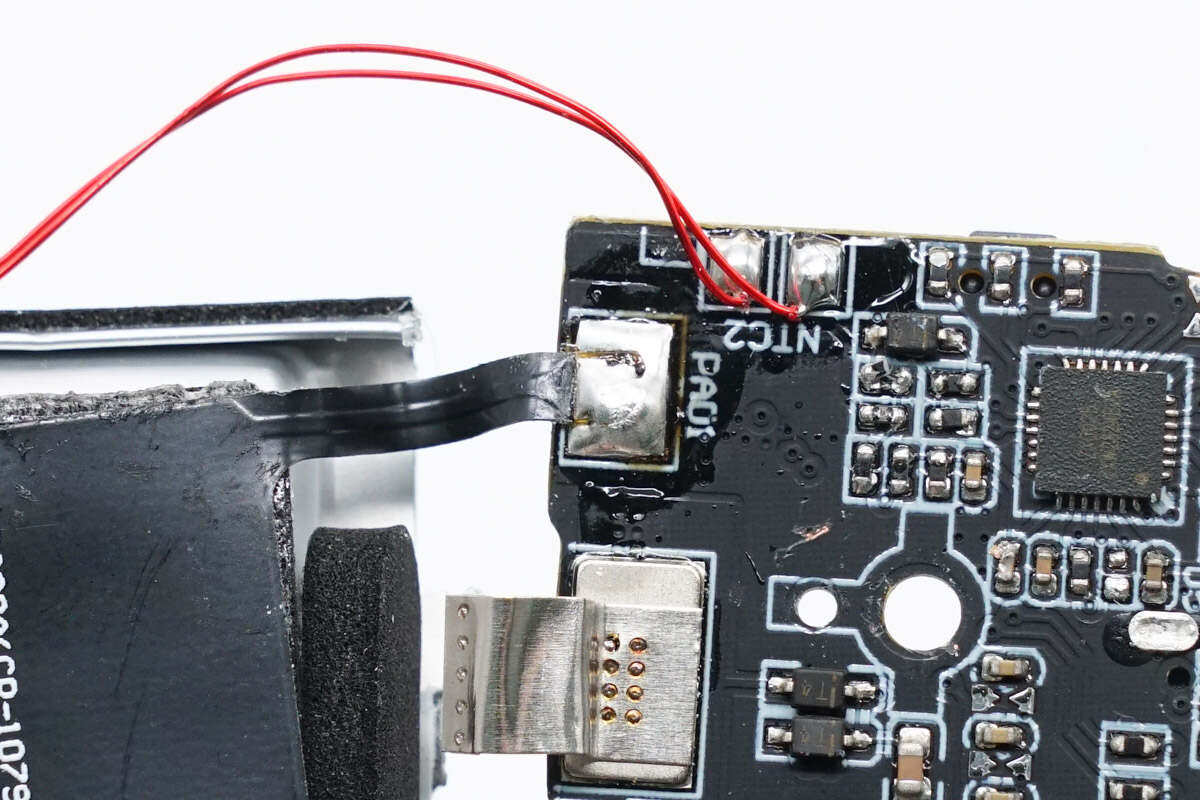

电池通过点焊连接到PCBA模块。
电池侧面粘贴热敏电阻检测温度。
电池上设有触摸贴片，用于检测与手机之间的距离，自动开启无线充电。
触摸贴片通过焊接连接。
移动电源内置的电池尺寸为126280，厚度12mm，宽度62mm，长度为80mm。电池额定电压为3.7V，充电限制电压4.4V，容量为10000mAh，能量为37Wh。
PCBA模块正面一览，左侧为贴片按键，左下方为USB-C母座，在中间位置为移动电源主控芯片，左侧设有合金电感，上方为滤波固态电容，在右侧为离心风扇。
PCBA模块背面焊接无线充电主控芯片，集成功率级和谐振电容，中间下方为电池保护芯片和MOS管。
散热风扇通过焊接连接。
拆下散热风扇，PCBA模块开槽增强散热。
移动电源主控芯片采用智融SW6206，是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出。
SW6206支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，LED灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。
充电头网了解到，采用智融SW6206主控芯片的产品还有麦多多10000mAh磁吸无线充移动电源、欧派奇2A1C 20W快充无线充电移动电源、网易智造10000mAh无线充移动电源、品胜20000mAh 22.5W全协议快充移动电源、罗马仕10000mAh 22.5W超级快充移动电源、倍思Adaman数显快充移动电源 10000mAh、倍思Adaman数显快充移动电源 20000mAh等。
此外，智融的移动电源芯片还被南孚AirCharge无线快充充电宝、RAVPower 20000mAh MFi认证USB PD移动电源、ANKER 18W双USB-A口快充移动电源等数十款产品采用。
2.2μH合金电感特写，底部打胶加固。
滤波电容来自PolyCap柏瑞凯，为VN系列小型化贴片电容，规格为220μF16V。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。
5mΩ取样电阻用于检测输出电流。
五颗用于电量显示的LED指示灯特写。
8205A MOS管用于USB-C接口VBUS控制。
触摸检测芯片丝印1281A。
无线充电主控来自卓芯微，型号ZX9025，芯片内置全新升级软件算法架构，大幅缩减QI认证时间。同时提供多个IO接口资源，提升产品扩展性，可实现客户产品功能定制，进行差异化设计。支持通过USB接口进行固件升级，无需拆开产品，降低升级难度。
无线充电功率级芯片来自南芯科技，型号SC5003，芯片内部集成全桥MOS管，电流检测放大器，自举电路，通信解调器，线性稳压器和保护电路，支持20W输出功率。SC5003支持搭配通用MCU使用，兼容1.2.4 BPP和EPP协议。
10mΩ取样电阻用于检测无线充电功率级电流。
NPO谐振电容特写。
电池保护芯片来自创芯微，型号CM1006-WF，是一颗单节锂电池保护芯片，支持电池过充，过放和过流保护，具备25mV检测精度。
电池保护管来自芯电元，型号PED3312M，为双NMOS，耐压18V，导阻3.4mΩ，采用DFN3*3-8L封装。
USB-C母座采用过孔焊接固定，黑色胶芯不露铜。
贴片电量检测按键特写。
散热风扇来自安科矽锋电子，型号DB2004H05S，规格为5V 0.08A。
离心风扇扇叶特写。
全部拆解一览，来张全家福。
充电头网拆解总结
闪极飓风磁吸移动电源内置10000mAh容量电池，USB-C接口支持20W输出，无线充电支持7.5W输出，能够很好的满足苹果和安卓手机的快充需求。移动电源内置触摸感应，与手机吸附即可开启无线充电，无需按钮激活，提升使用体验。
充电头网通过拆解了解到，闪极飓风磁吸移动电源内置智融科技SW6206移动电源主控芯片，用于电池充放电管理与快充输出。无线充电使用卓芯微ZX9025无线充电主控搭配南芯科技SC5003集成功率级芯片。机身内部设有风扇为PCB散热，提供凉爽的使用体验。
在移动电源内部设有触摸检测，检测到移动电源与手机贴合，就会自动开启无线充电。电池配有保护电路，采用创芯微CM1006-WF保护芯片搭配芯电元MOS管。在电池边缘还粘贴泡棉进行保护，配有NTC热敏电阻检测电池温度，内部用料扎实，做工可靠。
