闪亮的玫瑰金!苹果12寸全新MacBook完全拆解

 人阅读 | 作者xiaofeng | 时间:2024-03-13 09:33

苹果日前低调发布了2016年新款Retina MacBook笔记本,仍然是12寸2304×1440屏幕,不过处理器升级为六代酷睿Skylake-Y Core m系列,集成核芯显卡HD 515,8GB LPDDR3内存频率提升到1866MHz,电池容量也增至41.4Wh,最长可使用10个小时,并且增加了玫瑰金配色。

m3/256GB、m5/512GB两款型号的四种颜色版本均已开卖,价格分别为9288元、11288元,m7型号则需要定制。

iFixit已经完成了对新本的拆解,而且拆的是玫瑰金版本,颜值真的很高!

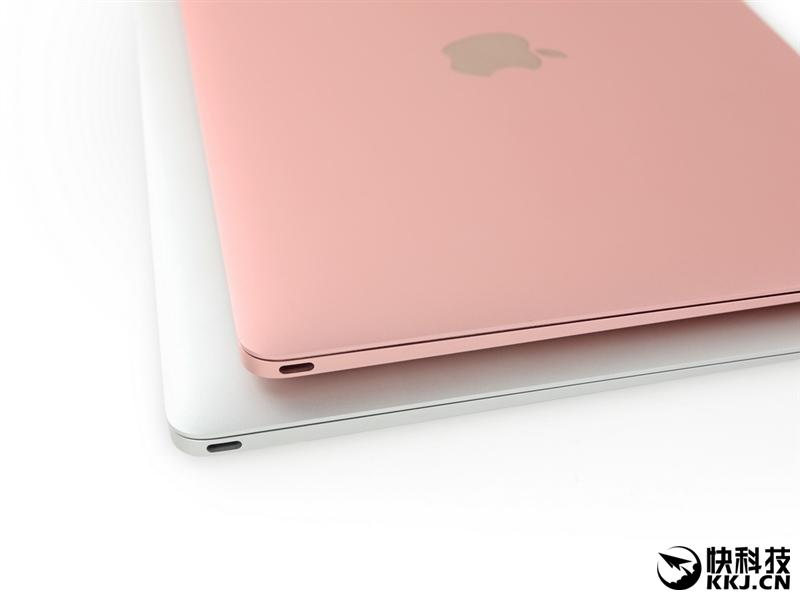

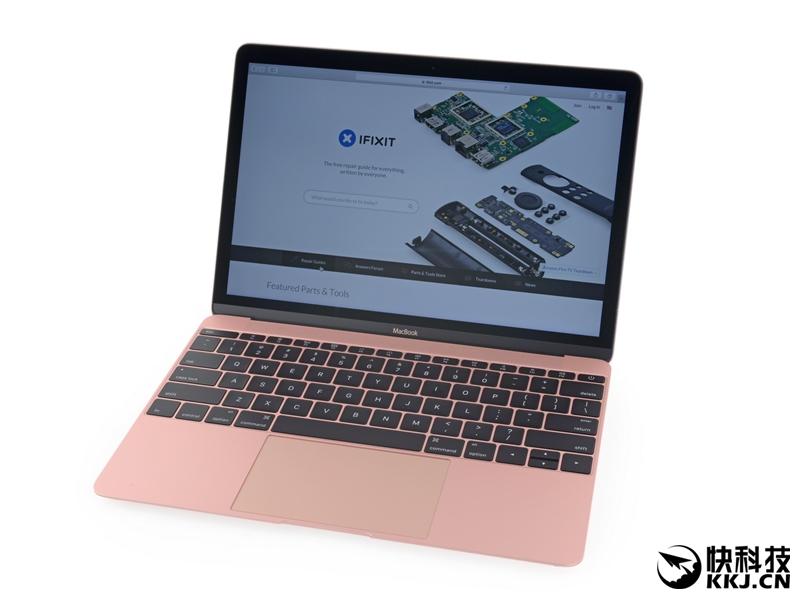

好看吗?

和去年的比外观完全相同

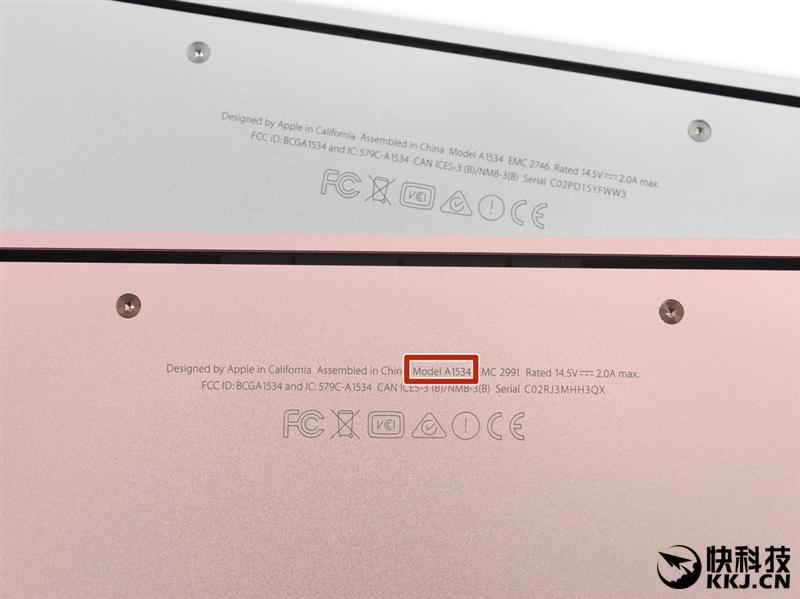

型号还是A1534,只有EMC编号从2746变为2991

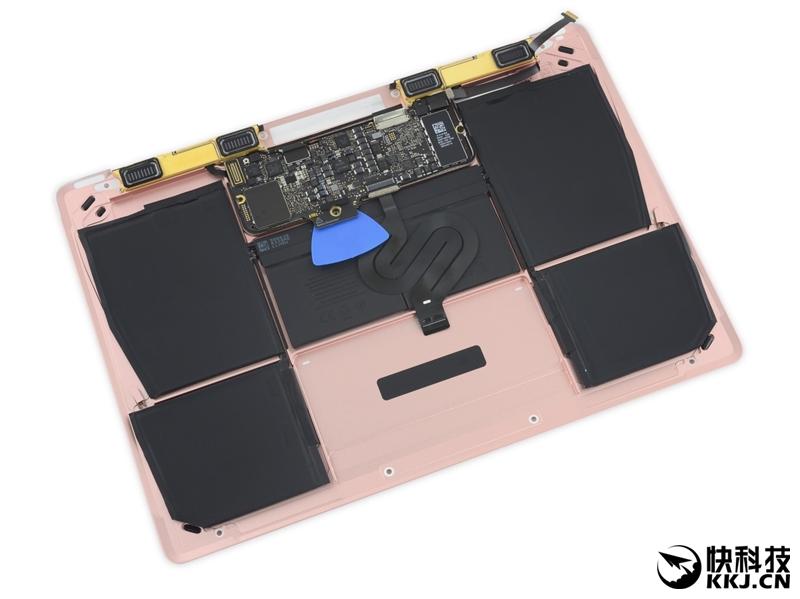

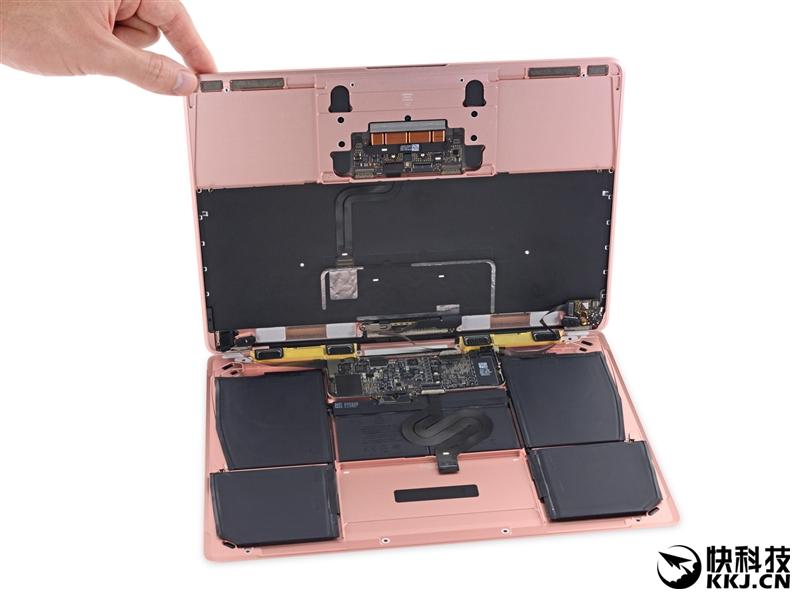

打开外壳就可以看到内部大致结构了

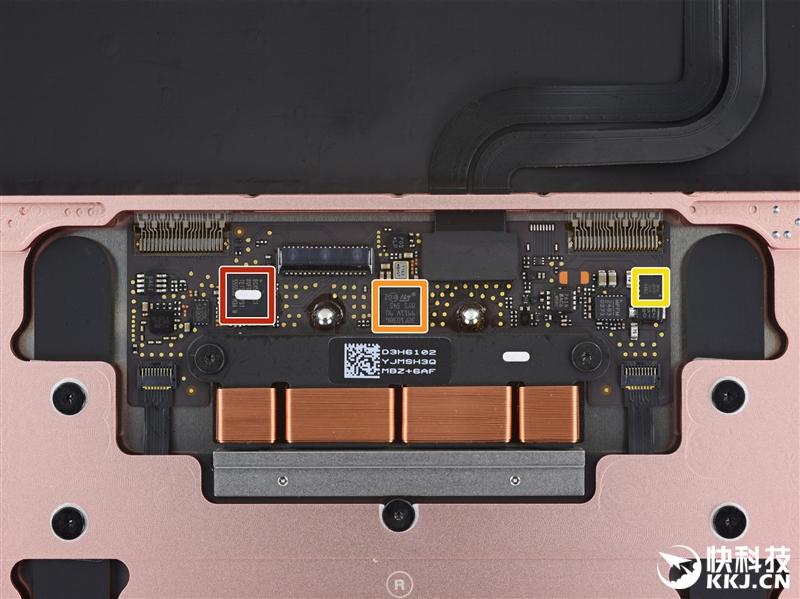

触摸板部分的芯片:

- 红色:博通BCM5976触摸控制器

- 橙色:意法半导体32F103 ARM Cortex-M3微控制器

- 黄色:国际整流器IRFH3702单N通道HEXFET Power MOSFET

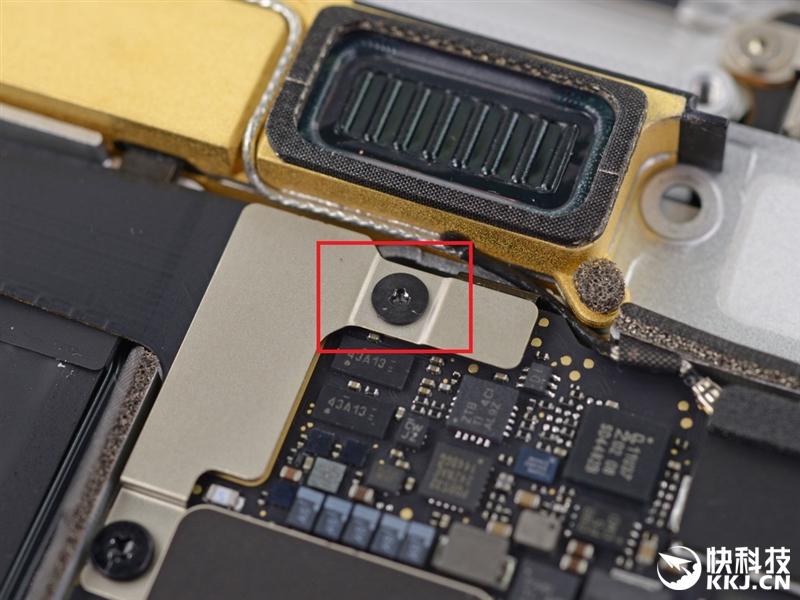

注意红框中的螺丝,十字形状

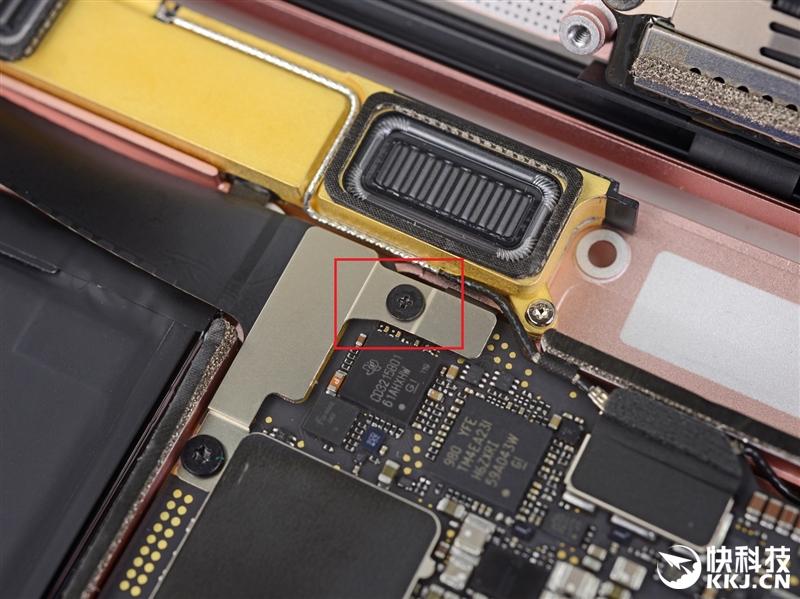

这是去年款的,三角形状

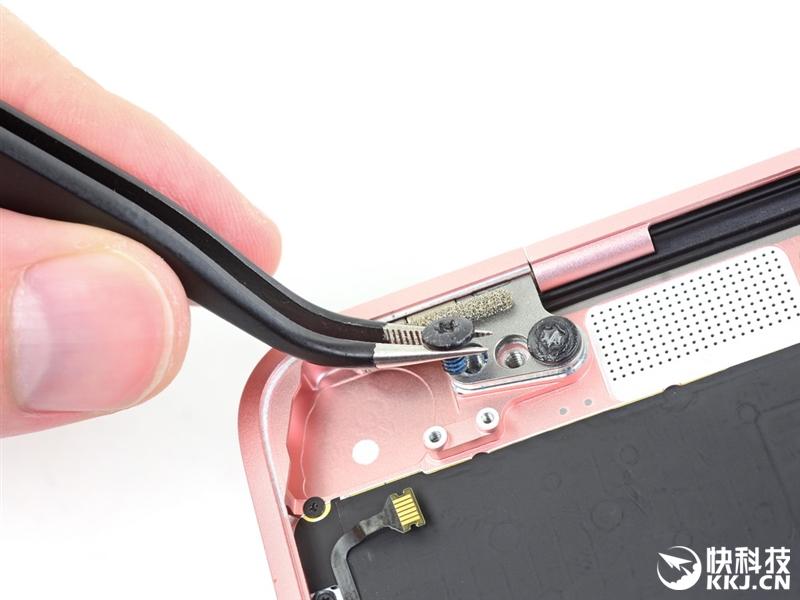

铰链处的这两个螺丝顶部都加入了易碎物质,必须破坏才能拧掉——防止用户自己拆卸吗?

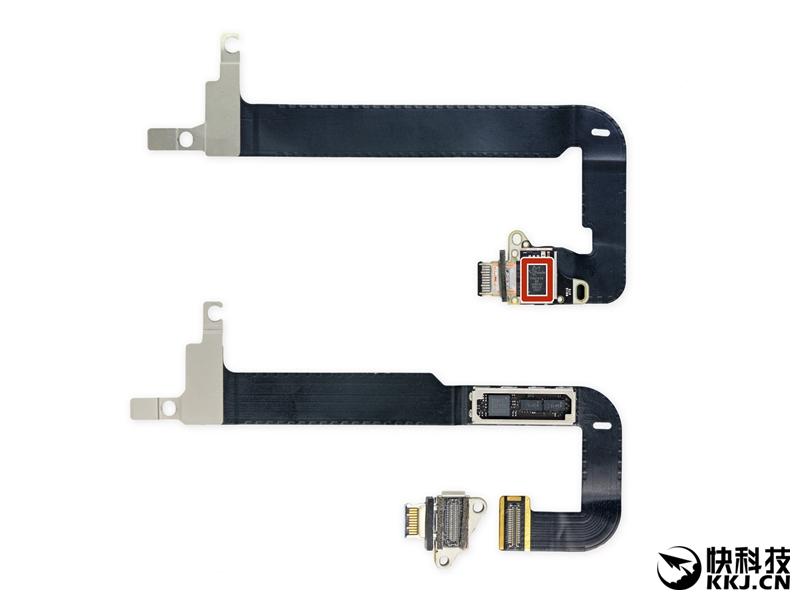

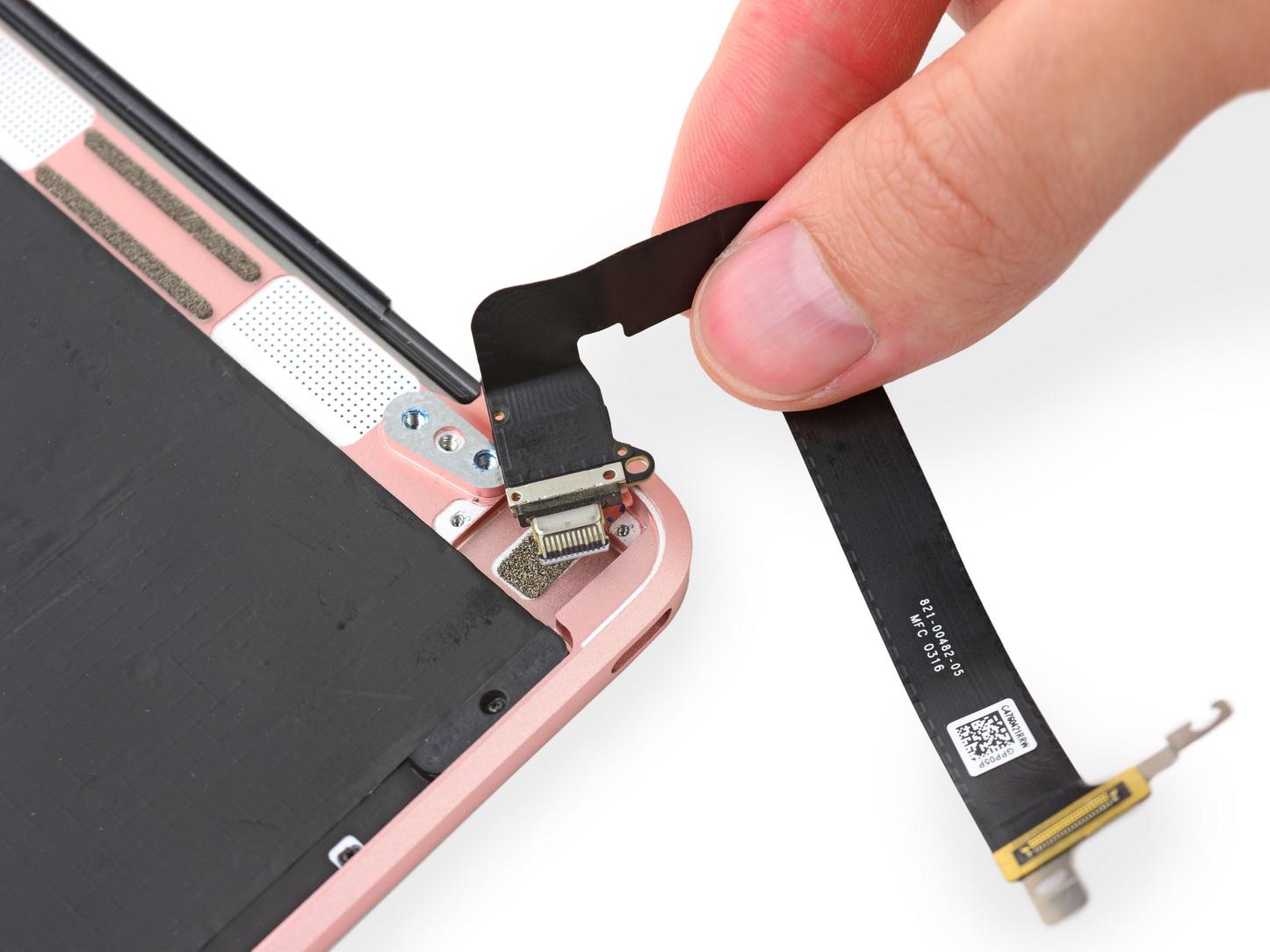

USB Type-C数据线也有所变化,固定在了USB板上

USB主控制器为Parade Technologies PS8741A,去年的是PS8740

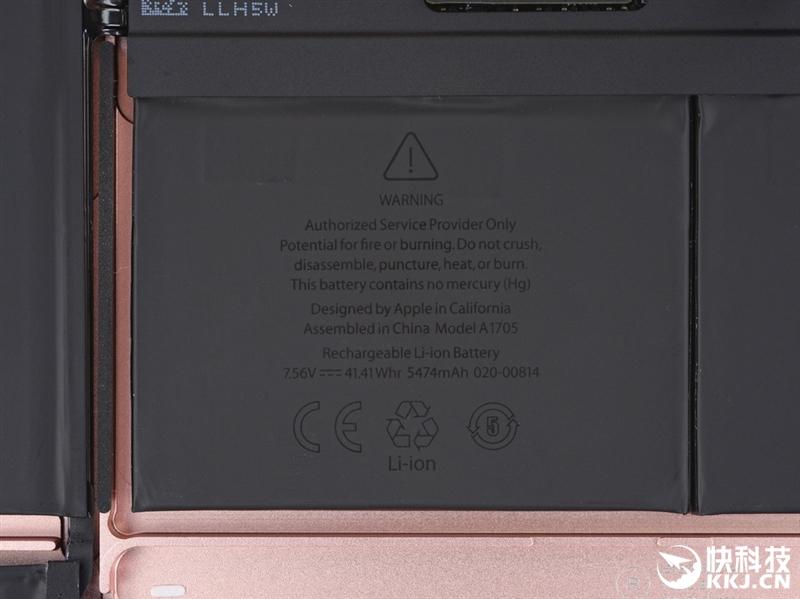

电池外观几乎没变

但是容量增大了4%,从7.55V、39.71Wh增加到了7.56V、41.41WH,看电影最长可坚持11小时

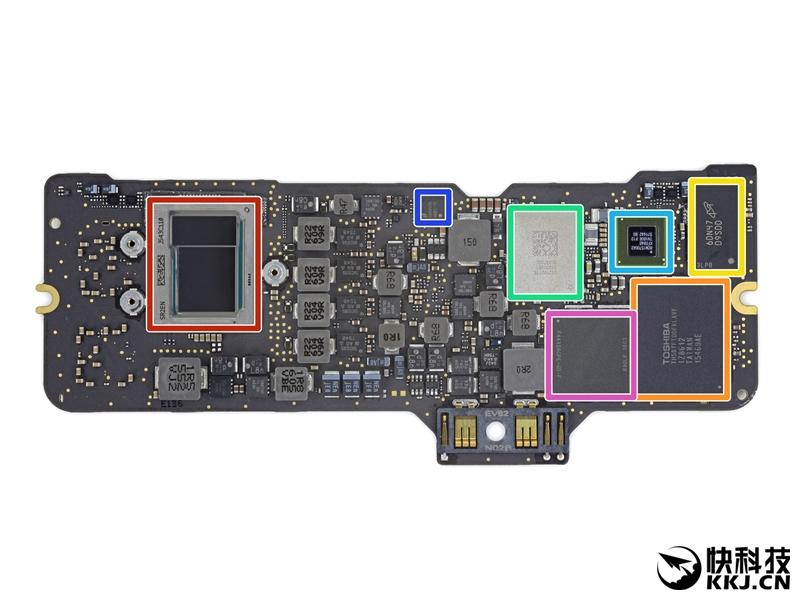

主板正面芯片:

- 红色:Intel SR2EN Intel Core m3-6Y30双核处理器

- 橙色:东芝TH58TFT0DFKLAVF 128GB MLC NAND闪存(另一侧还有一颗)

- 黄色:美光MT41K256M16LY-107 512MB DDR3L SDRAM缓存

- 绿色:Universal Scientific Industrial 339S0250 Wi-Fi模块

- 青色:博通BCM15700A2

- 蓝色:国家半导体48B1-11

- 紫色:F4432ACPE-GD-F

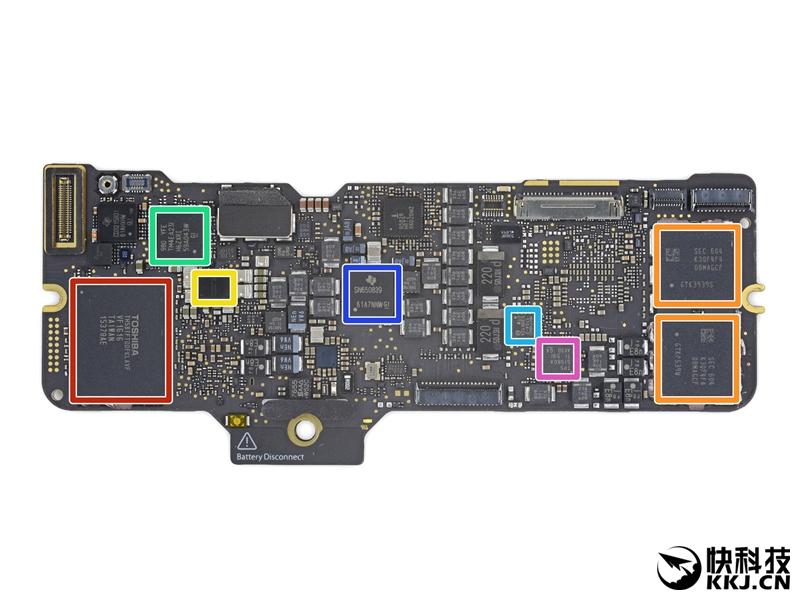

主板背面芯片:

- 红色:东芝TH58TFT0DFKLAVF 128GB MLC NAND闪存

- 橙色:三星K3QF4F4 4GB LPDDR3-1866内存(两颗共计8GB)

- 黄色:Apple 338S00066固态硬盘主控(去年是338S00055)

- 绿色:德州仪器/s/Stellaris LM4FS1EH SMC控制器

- 青色:SMSC 1704-2温度传感器

- 蓝色:德州仪器SN650839

- 紫色:德州仪器TPS51980A

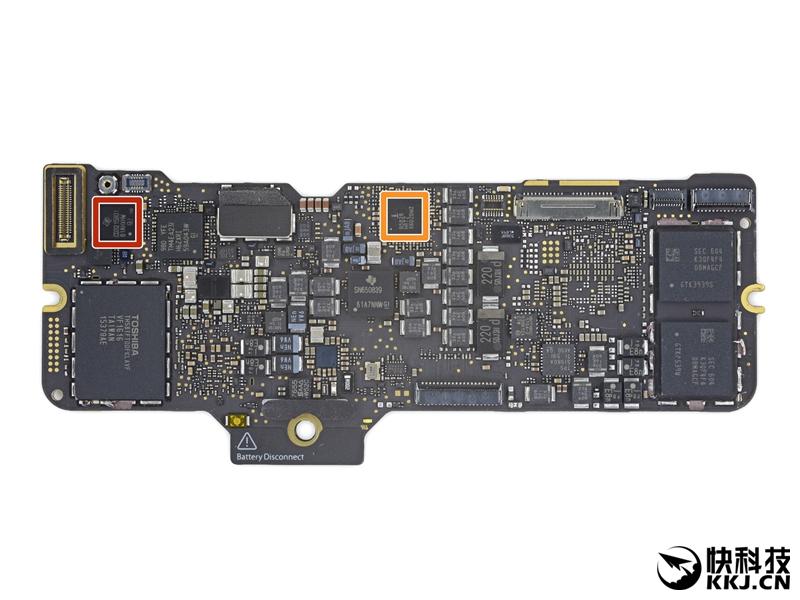

还有两颗:

- 红色:德州仪器CD3215B01 61AHXHW

- 橙色:Intersil 95828

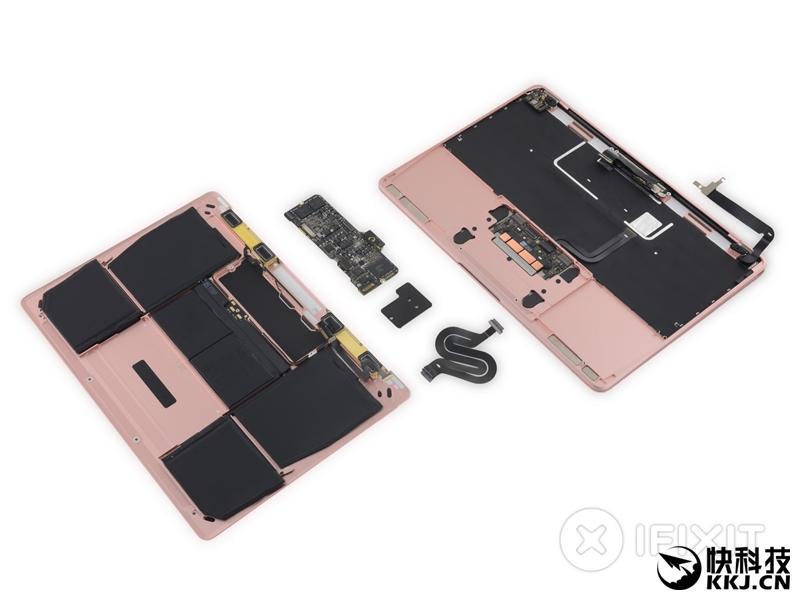

好了,拆解就这么结束了……

1分,个人几乎没法拆
