前几天B550主板出来之后，不少想升级的玩家看到大部分B550的价格也都吓了一跳，毕竟不少B550主板的价格都差不多赶上2000元级别了。这时候，不少玩家就会期待着一块功能以及配置上更加合理一点，并且价格更加亲民的主板。

而微星的迫击炮主板一向就是主打这个群体的玩家。随着B550主板的发布，迫击炮也迎来了最新一位成员，MAG B550M MORTAR。

AMD B550芯片组介绍

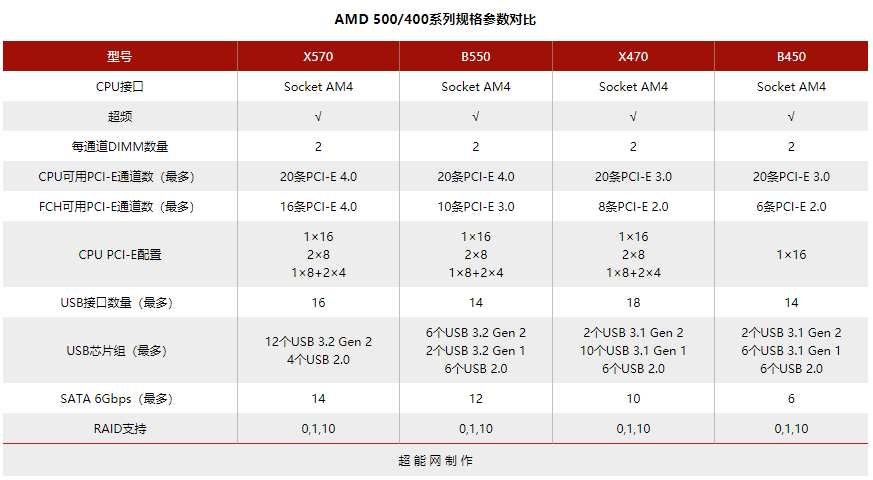

作为B系列的主板，根据AMD对B350以及B450的定位，大部分人一听到B550主板在不知情的情况下都会觉得它是用来取代B450主板的。但是按照B550的规格来看，它其实整体上来说比起X470都要好不少。

首先最主要的，当然就是新增的原生PCI-E 4.0支持了。锐龙3000系列处理器一共有24条PCI-E 4.0，其中16条是分给GPU的，4条是用来连接NVMe SSD，4条用来连接B550芯片，在B450以及X470上，这24条通道都是以PCI-E 3.0来运行的，而在B550上面，它们则是以原生的PCI-E 4.0运行的。

而PCI-E通道升级至4.0后，得益最大的是SSD，因为许多高性能M.2 SSD都已经触碰到了PCI-E 3.0 × 4的极限，所以当PCI-E 3.0升到4.0后，M.2接口的带宽理论上就能从最高4GB/s翻倍到8GB/s了。

除了让直连CPU的PCI-E接口可以以PCI-E 4.0运作之外，B550芯片组提供的PCI-E通道也从2.0全面升级到了3.0，意味着不论是网卡还是WiFi网卡等的装置都可以用PCI-E 3.0来运作。不过最大的得益者仍然是SSD，因为M.2 NVME SSD在PCI-E 3.0之下的体验对比起在PCI-E 2.0之下的差异是巨大的。

最后一个B550芯片组相比B450稍为优胜一点的地方是，前者连同处理器在内可以提供6个USB 3.2 Gen 2以及2个USB 3.2 Gen 1接口，而后者则只有2个USB 3.1 Gen 2以及6个USB 3.1 Gen 1接口。由于USB 3.2 Gen 2以及USB 3.1 Gen 2可以说是一样的东西，因此这里的改变主要就是把4个USB 3.1 Gen 1升级成USB 3.2 Gen 2.0。

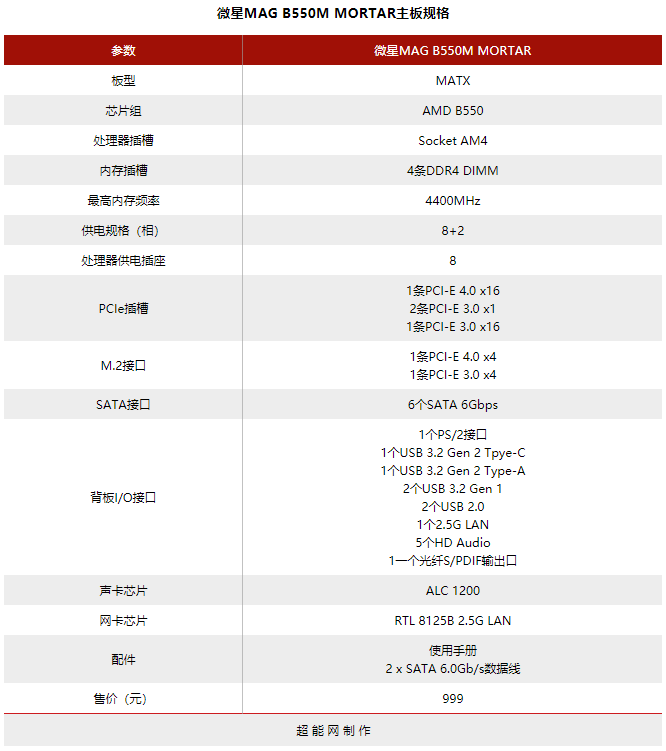

主板规格

MORTAR迫击炮主板应该可以算是无人不知无人不晓了，其一向都以极具竞争力的价格以及合理的配置着称，可以说是很多玩家装机的主流之选，这次MAG B550M MORTAR也是一样。

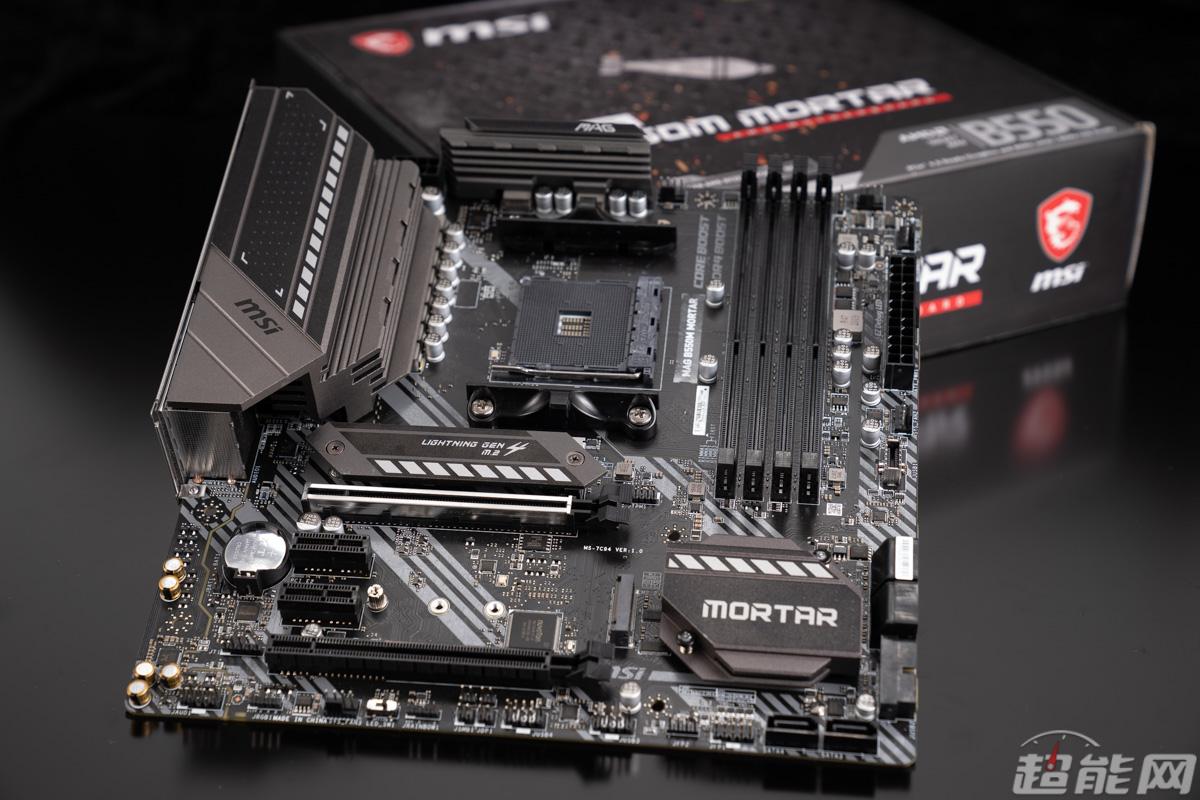

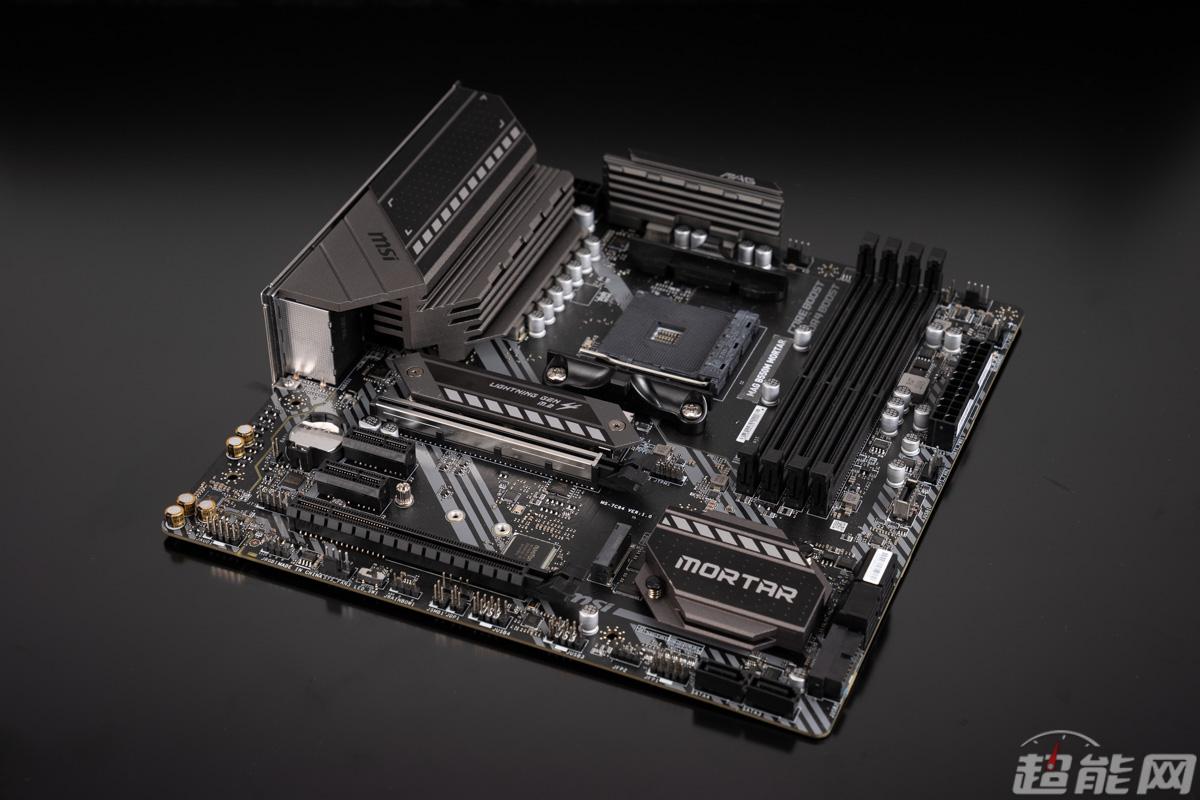

微星MAG B550M MORTAR主板就如其名字所示，是一块标准的MATX主板。从主板布局上来说它与上代B450M MORTAR是比较相似的，不同的地方在于VRM供电、散热模块上面以及最当然的配置上面。

内存

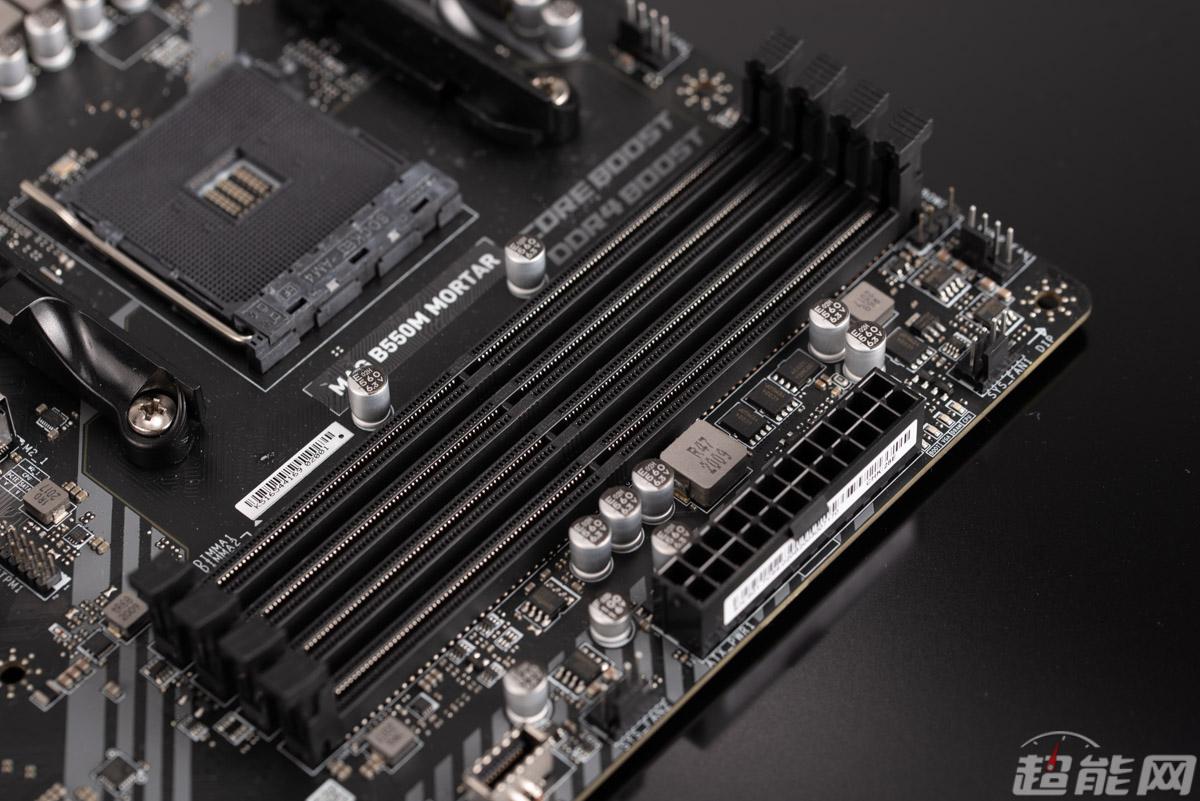

微星MAG B550M MORTAR主板拥有双通道共4条内存插槽，每条插槽可以支持最高32GB的DDR4内存，最大总容量可以去到128GB，而频率最高则是可以去到4400 MHz。

B550主板其中一个特点，或者说从下至B350，上至X570主板都是可以超频内存的，虽然各自的幅度因应不同的处理器和芯片会有所不同，但是至少是可以超频的，这点对于处理器性能的影响还是挺大的。

PCI-E接口

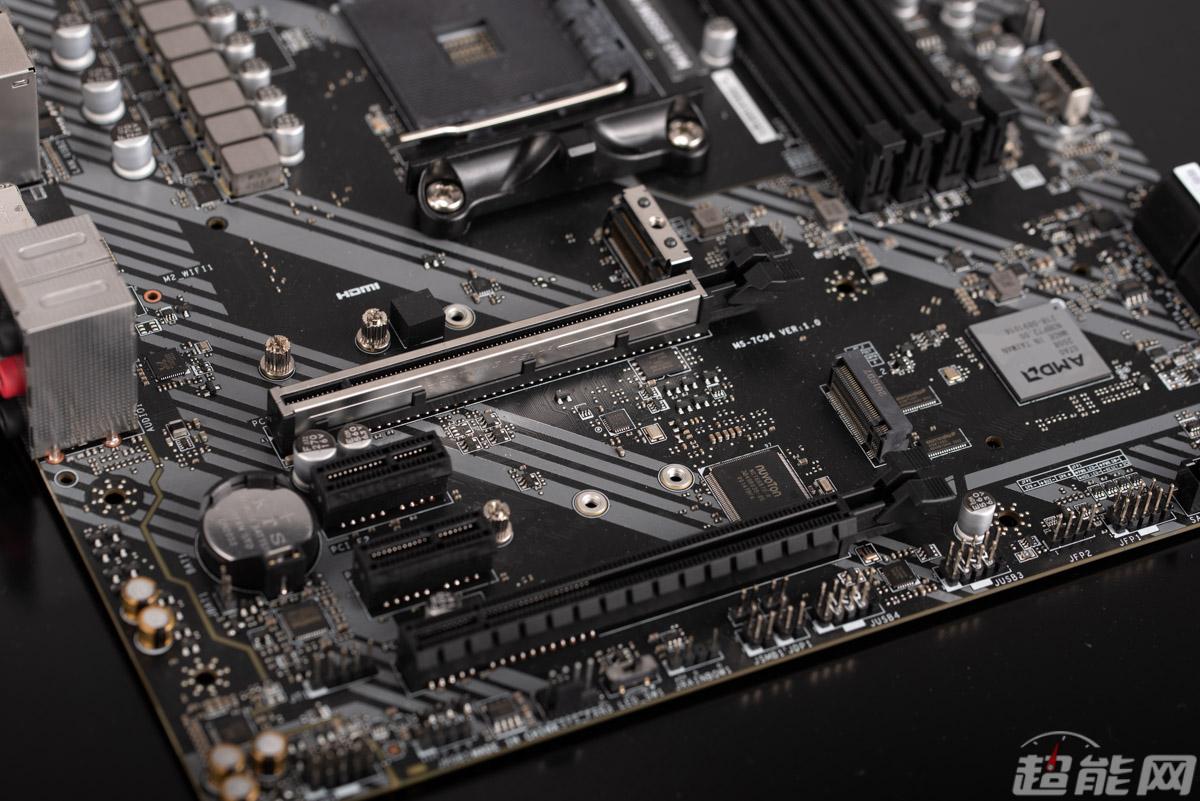

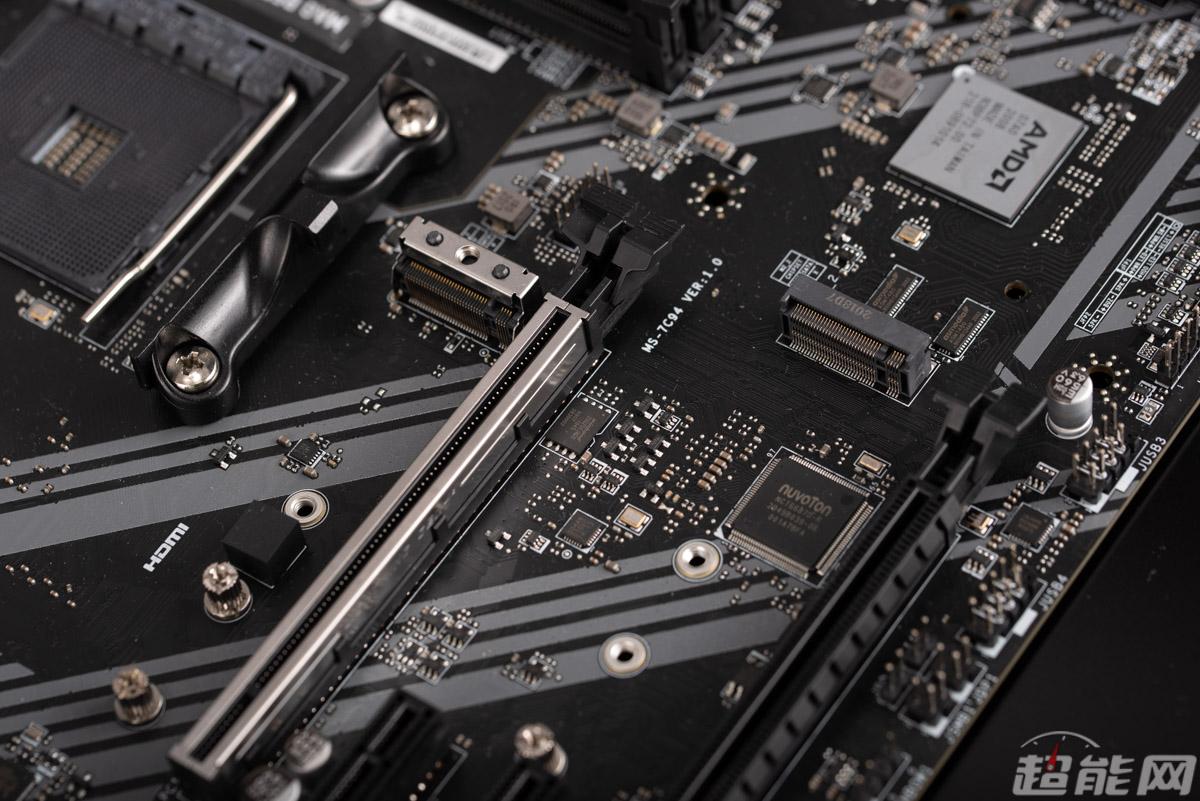

微星MAG B50M MORTAR主板有1条PCI-E 4.0 ×16插槽、2条PCI-E 3.0 ×1插槽以及1条PCI-E 3.0 ×16插槽。最后的这条×16插槽是以×4的方式来工作的。

不过由于最后的这条PCI-E ×16插槽是和第二条M.2插槽共享PCI-E通道的，因此如果这条PCI-E ×16插槽被占用了的话，那么第二条M.2插槽就不能用。

存储接口

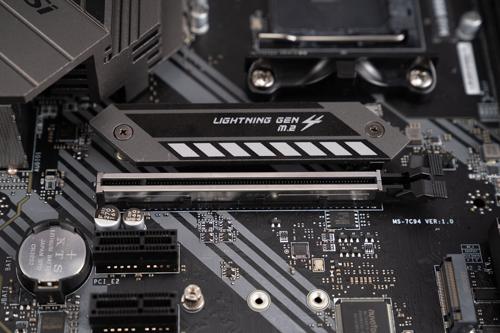

说到M.2接口，微星MAG B550M MORTAR主板拥有两个尺寸为2280的M.2接口，接近CPU的那条是支持PCI-E 4.0，并且还带一个M.2散热片用于为SSD散热。第二条M.2插槽则是PCI-E 3.0的。

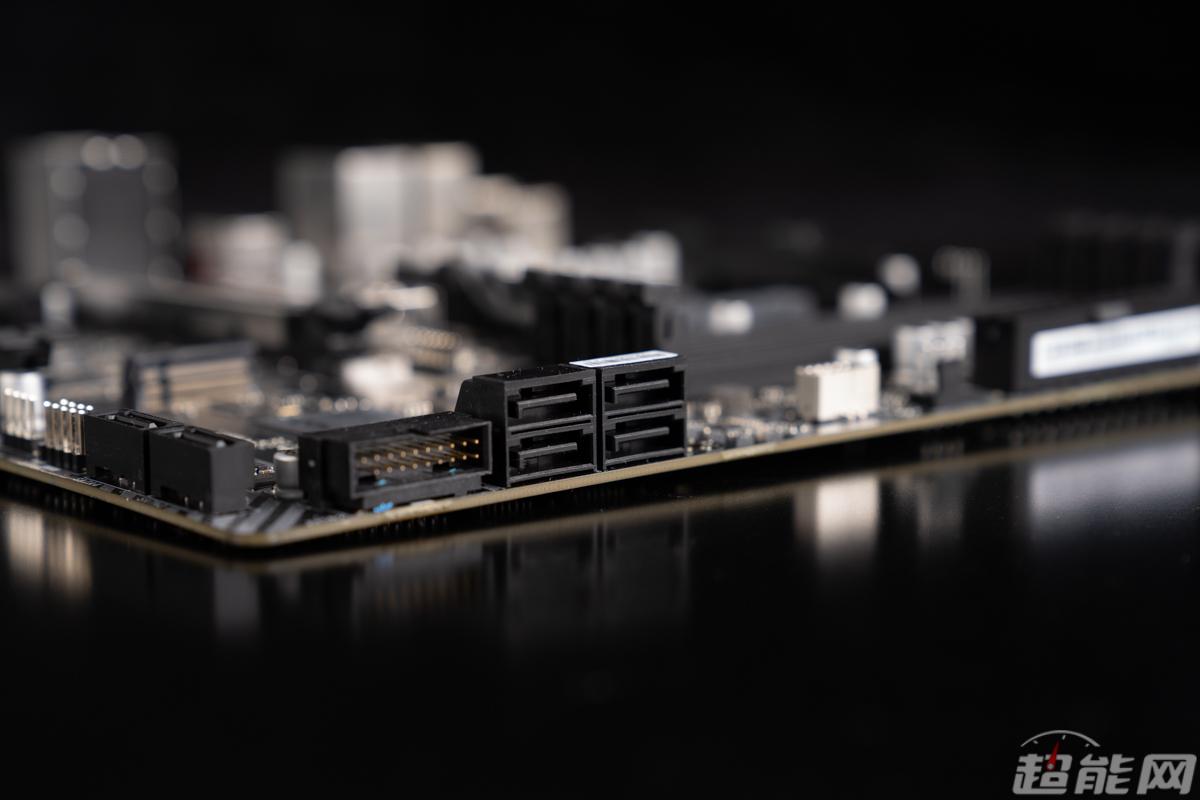

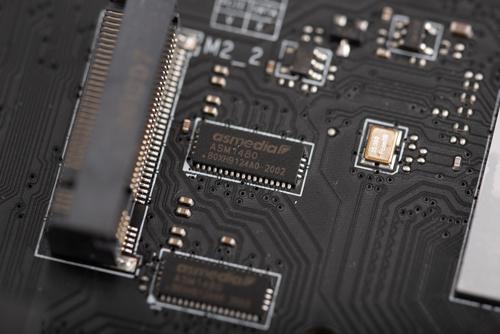

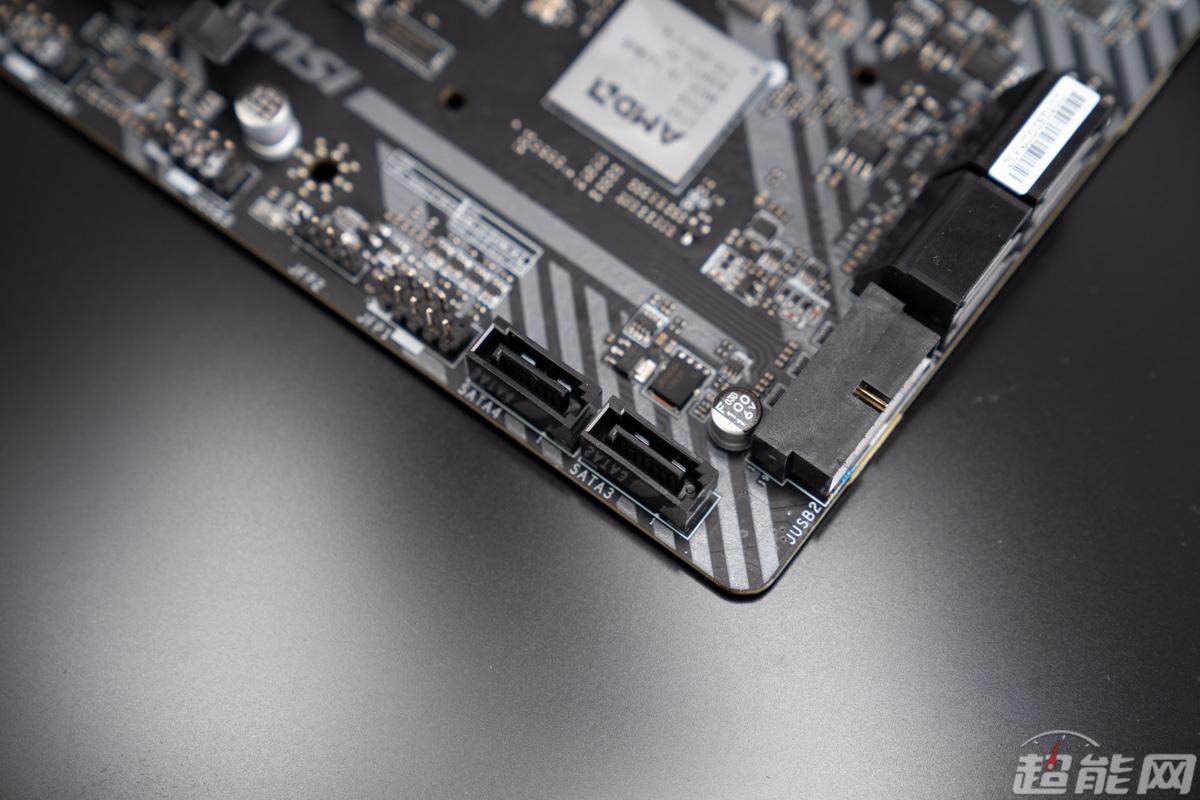

至于SATA 6Gbps接口则是有6个，并且是可以全部同时使用的，因为第5和第6个SATA 6Gbps接口是用两条没有与其他东西冲突的PCI-E通道扩展出来，所以可以也不会出现SATA 6Gbps接口和M.2插槽打架的情况。

这对于需要接数量较多的SATA硬盘的玩家还是比较友好的。

前置接口

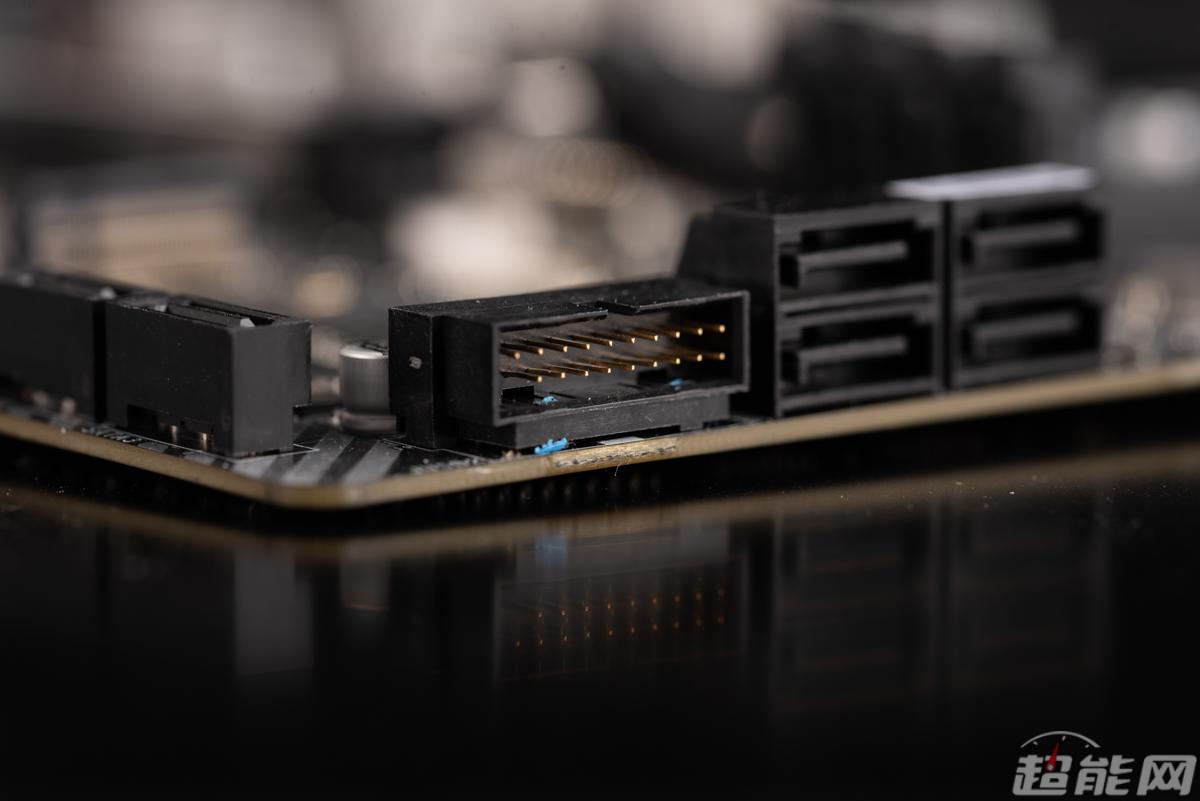

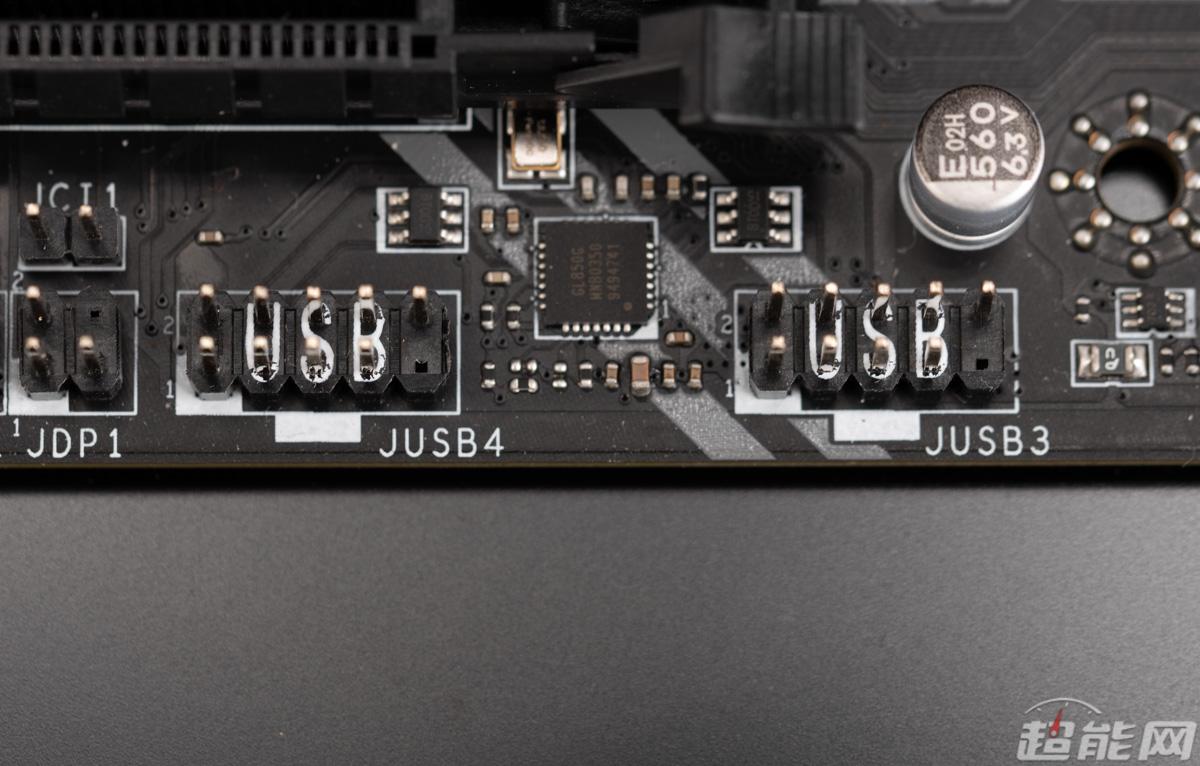

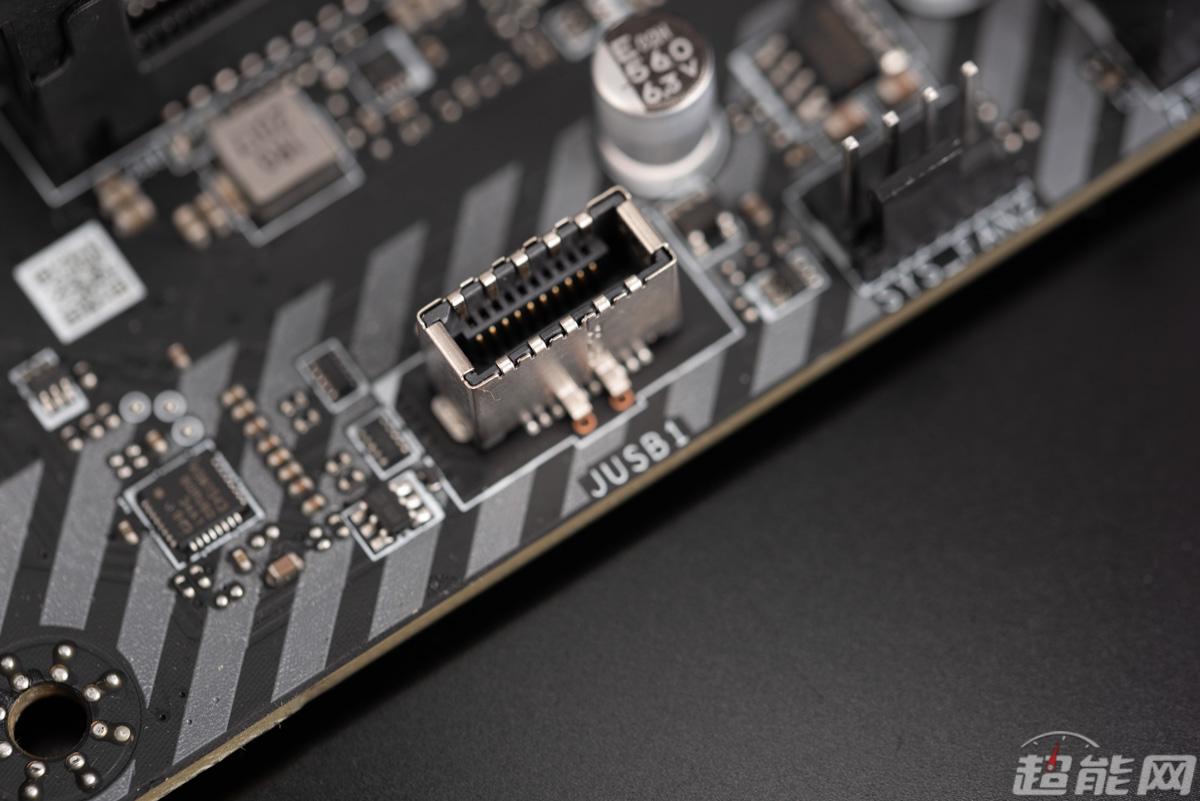

微星MAG B550M MORTAR主板上可以支持前置1个USB 3.2 Gen 1 Type-C接口、2个USB 3.2 Gen 1 Type A接口以及提供4个USB 2.0端口的2个USB 2.0针口。这也是目前最主流的前置接口配置了。

后置I/O接口

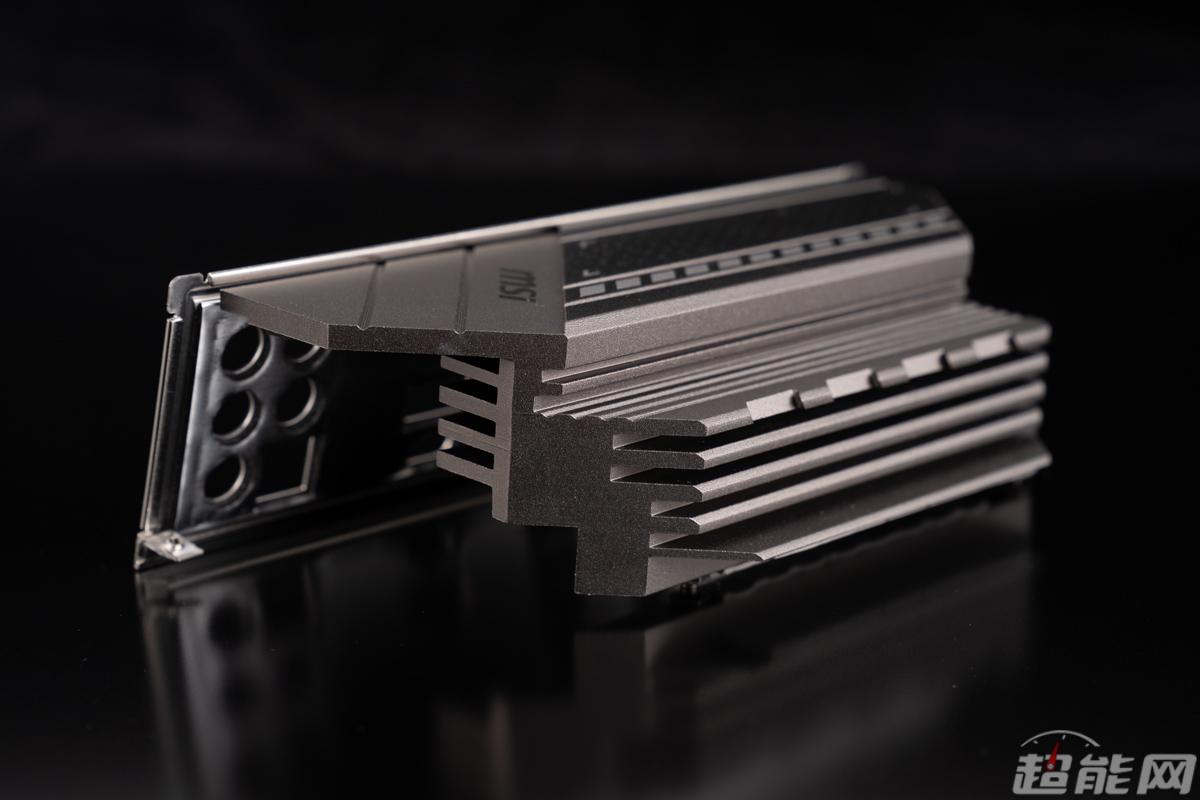

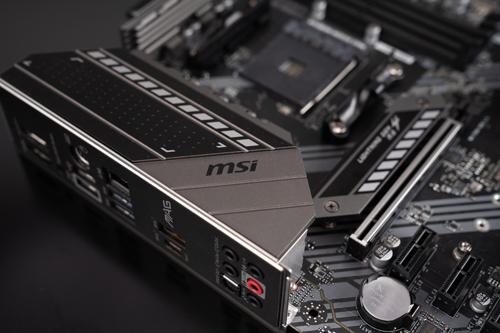

来到了后置的I/O接口，微星MAG B550M MORTAR主板是已经有一块挡板的，因此玩家不必担心会忘记装挡板。不过这块挡板并不是像一般的一体式挡板那样有个大包围的，而是与供电VRM的散热块依靠一个螺丝连接在一起的，这也显示出VRM供电的这块散热片其实是挺大块的。

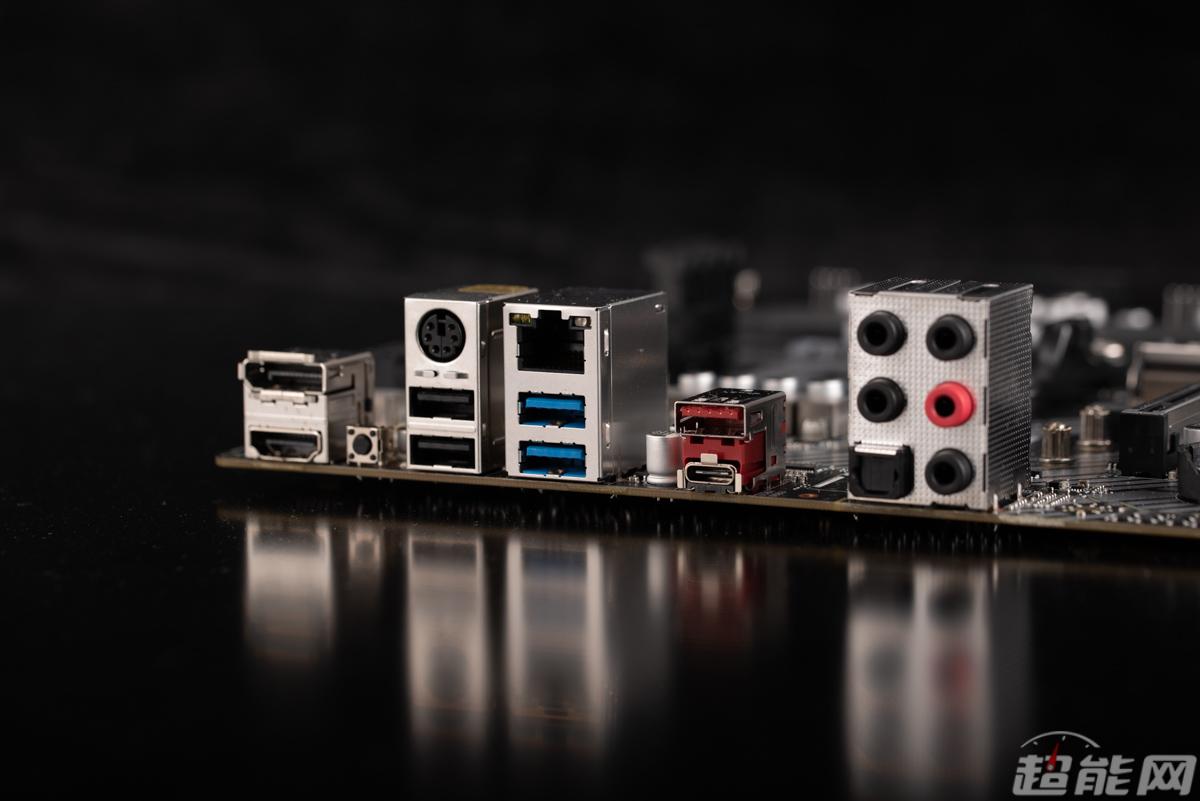

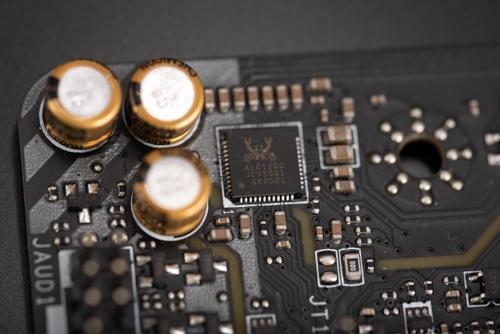

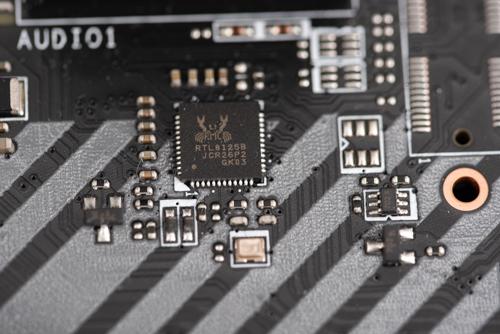

背板I/O上拥有1个PS/2接口、2个USB 2.0接口、1个DisplayPort以及HDMI视频输出接口、1个USB 3.2 Gen 2 Type-C接口、1个USB 3.2 Gen 1 Type A接口、2个USB 3.1 Gen 1接口、1个2.5G网线接口、一个光纤S/PDIF输出口以及5个3.5mm的音频接口。

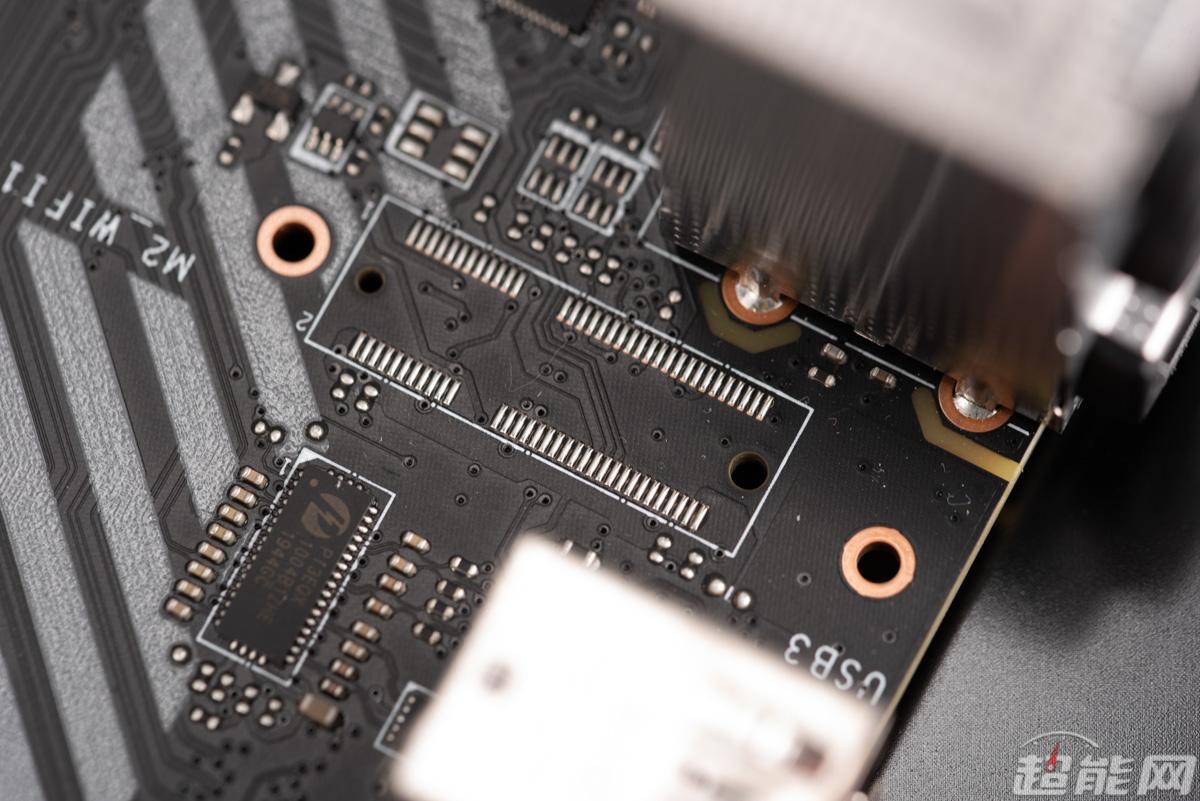

可以看到这里有个留空了的WiFi接口位置。这是因为MAG B550M MORTAR是有无WiFi以及有WiFi版本的，后者比前者贵100元。考虑到如果自己加装WiFi的话，AX 200无线网卡现在价格是在80元左右，加上PCI-E转接卡总共都要100多块，所以如果是有WiFi需要的玩家直接买带WiFi的版本就好了。

主板拆解

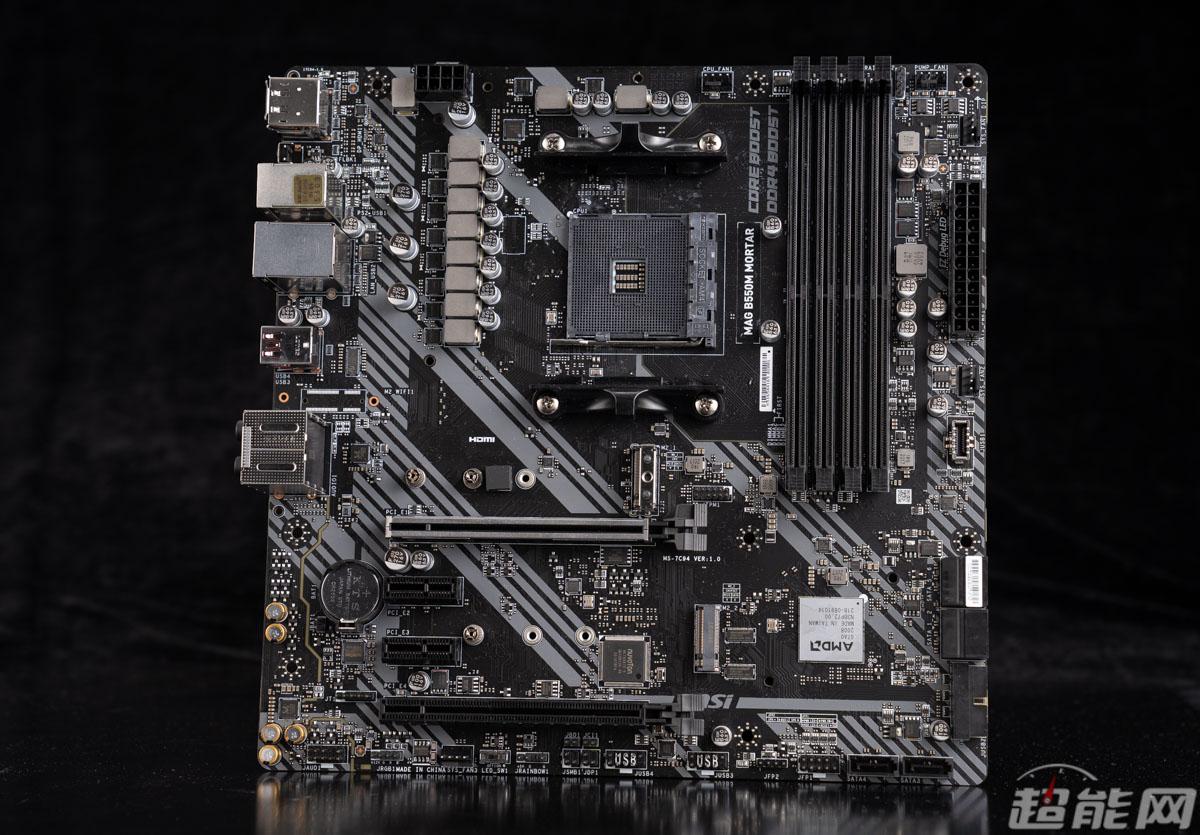

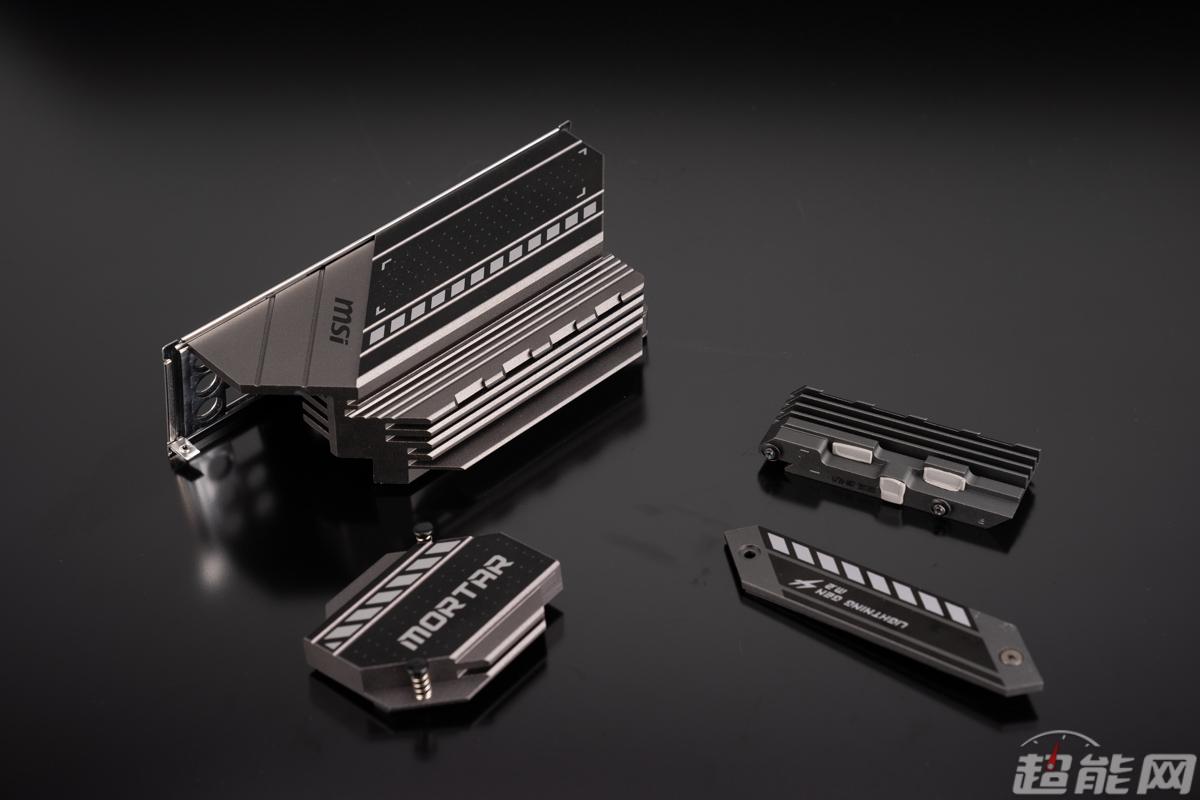

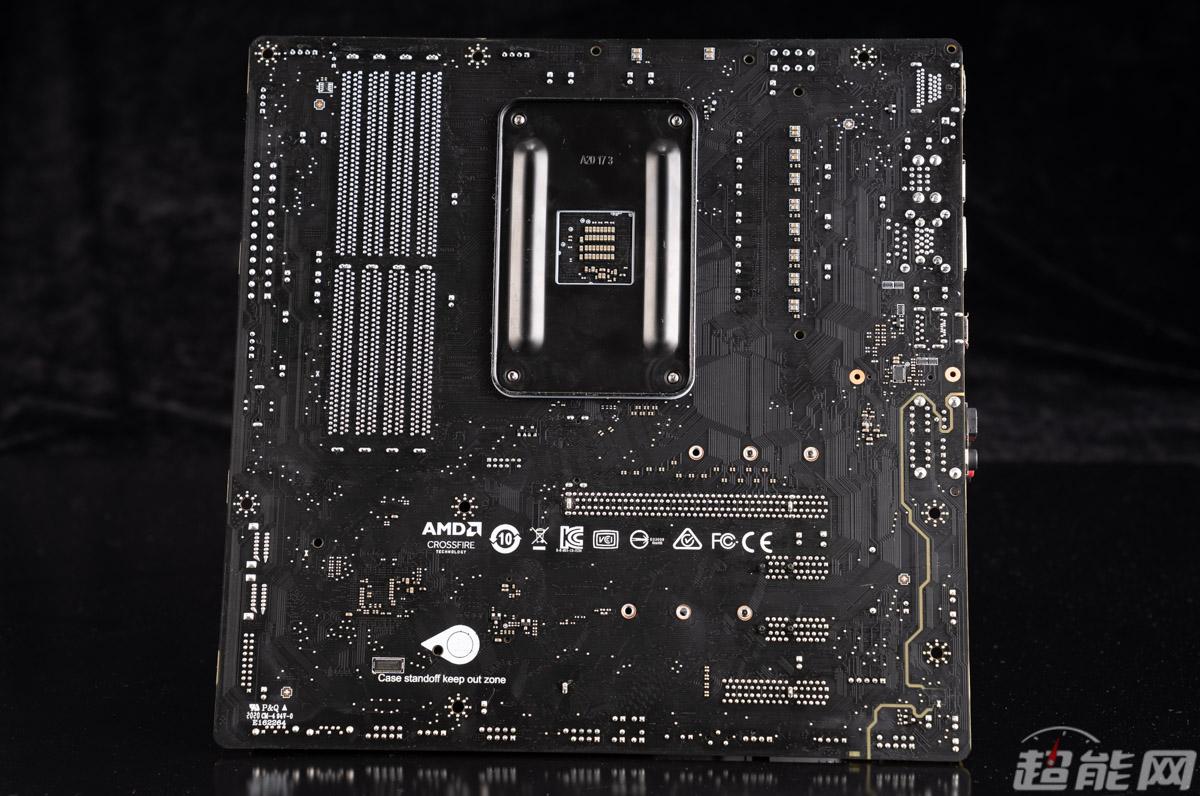

微星MAG B550M MORTAR主板并没有太多的主板装甲，因此很好拆解，只要把VRM供电部分、M.2插槽以及芯片组的散热片拿下来就可以看到全貌了。

主板散热设计

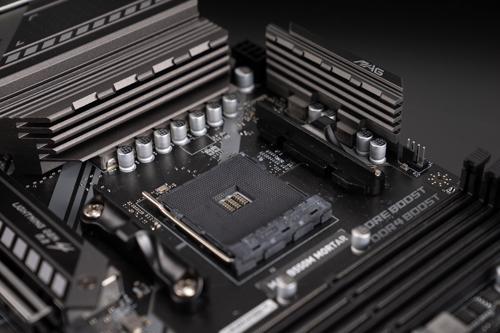

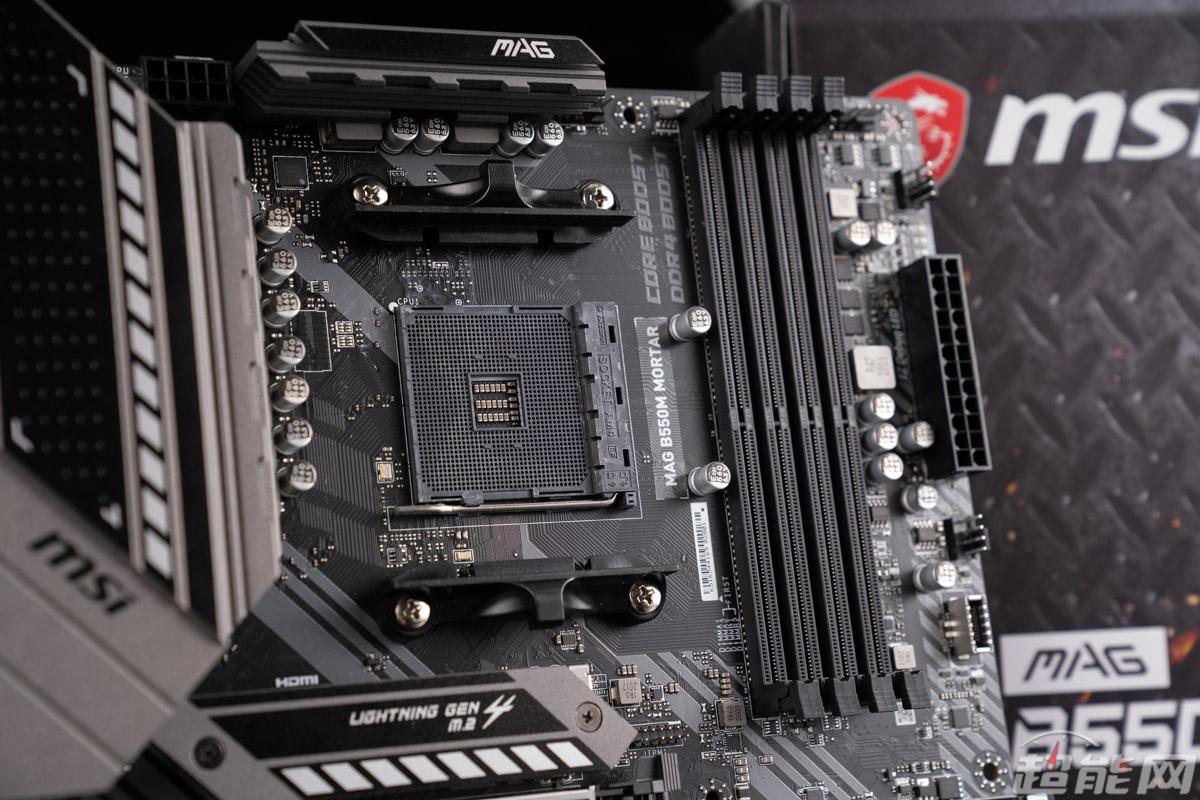

VRM供电部分的散热设计比起上代B450M MORTAR要强化了不少，核心供电部分的散热块面积加大了不少，特别是最顶上的那一大块，是把整个I/O区域都覆盖住了，而上代则只覆盖到USB接口。

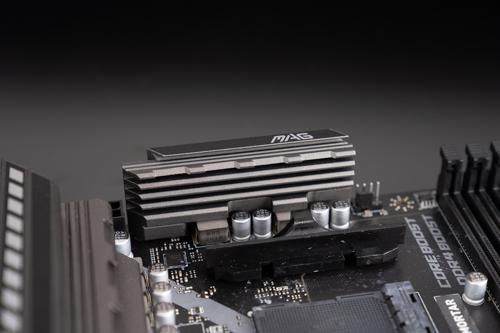

而剩下的2相供电也是有做到散热块，这点在上代是没有的。因此可以说微星MAG B550M MORTAR的供电部分整体散热能力是挺不错的。

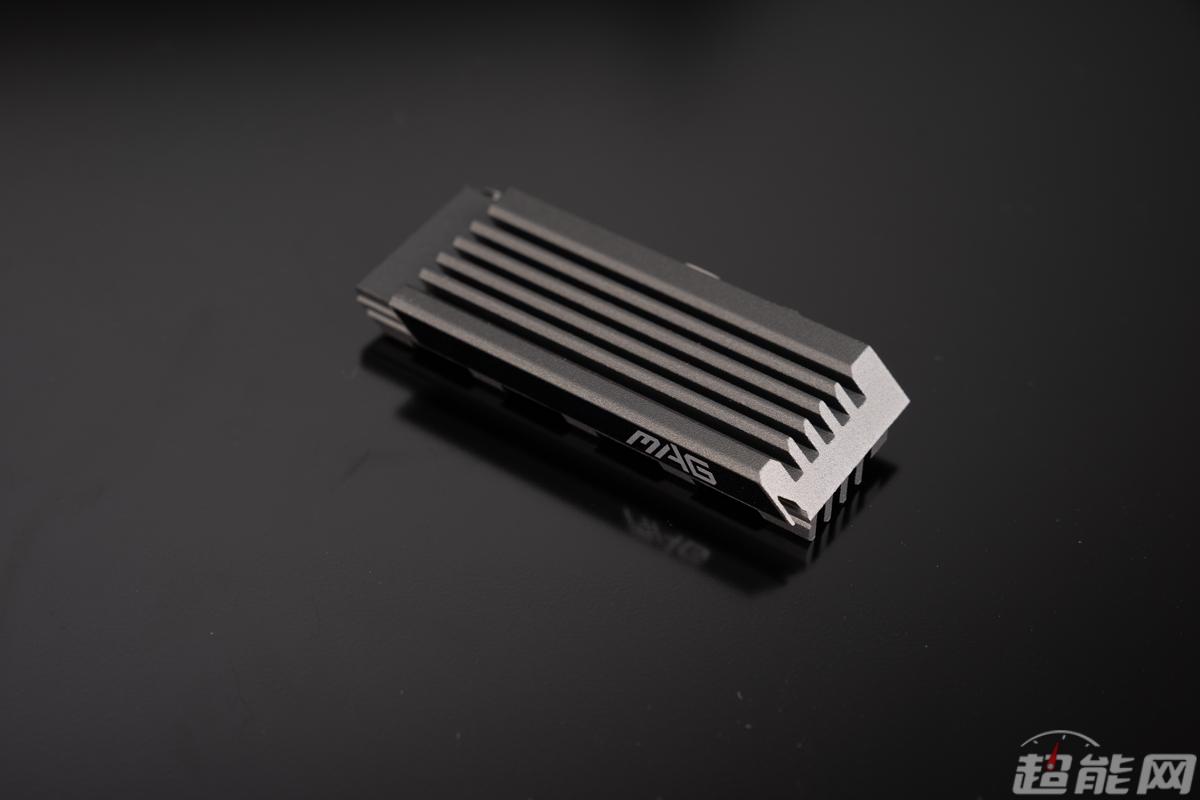

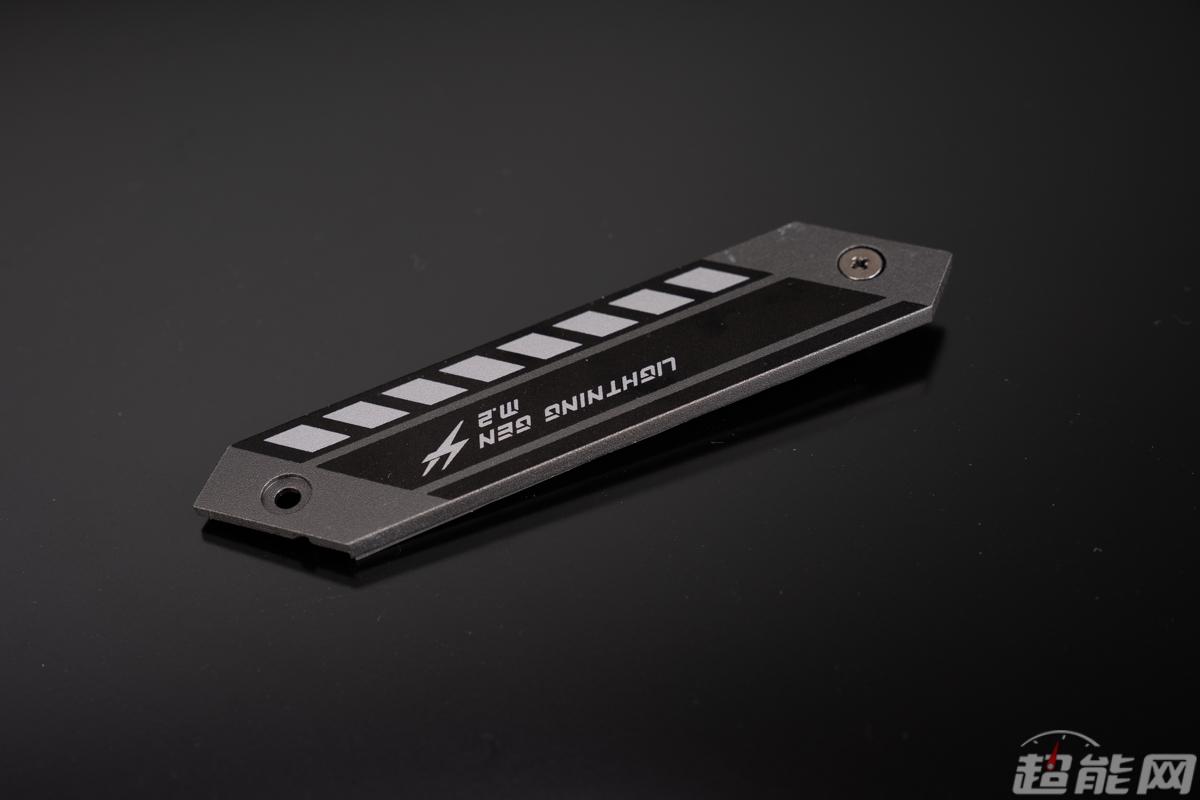

M.2插槽的散热片也是新设计的，也是上代没有的。 玩家们终于不用再额外买那种贴在M.2 SSD上面的小小散热片了。

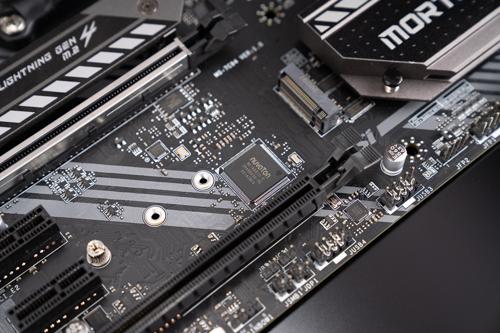

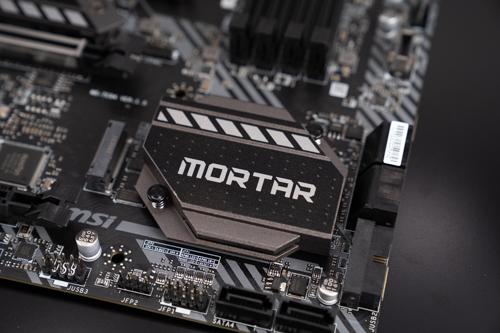

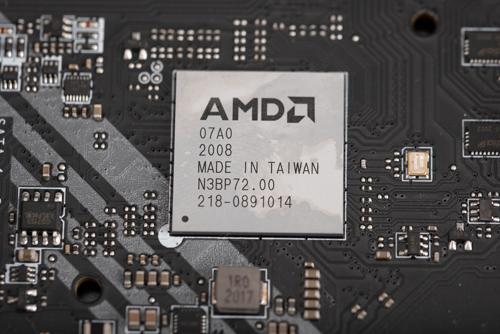

至于芯片组的散热片则是与上代的差不多，从这点上也说明B550芯片组的发热量以及功耗也是远远小于X570的。

并联8+2相供电

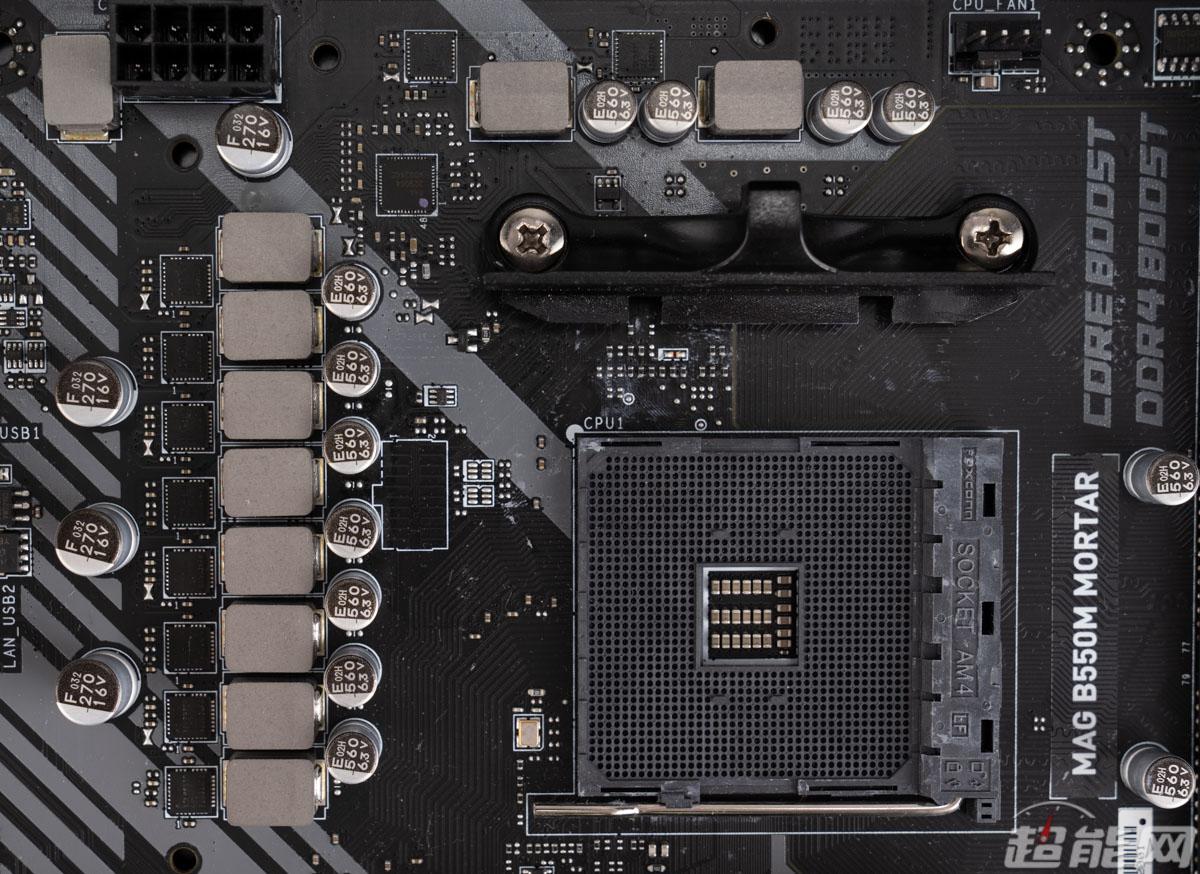

B550主板除了新增了对PCI-E 4.0的支持之外，普遍来说主板的供电能力都有所增强，微星这块MAG B550M MORTAR也不例外。其VRM供电从B450的6+2相升级到了并联8+2相，供电能力稍有提升。

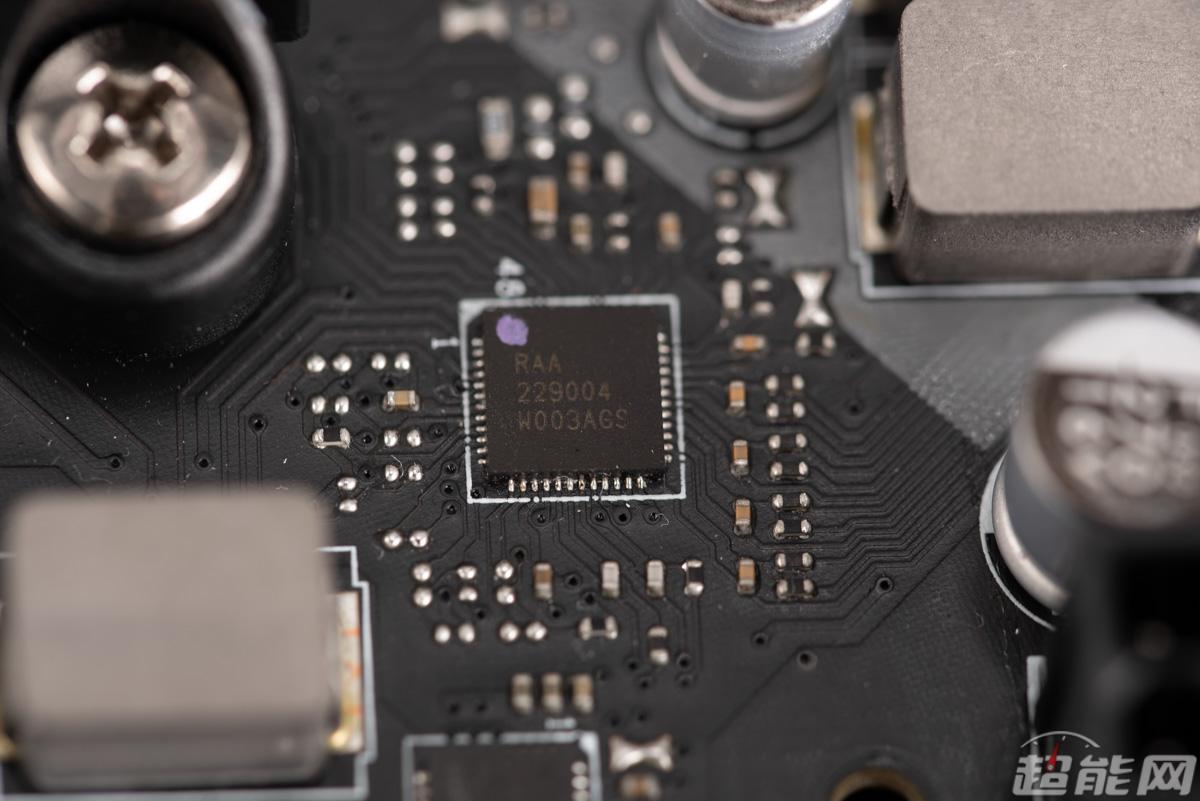

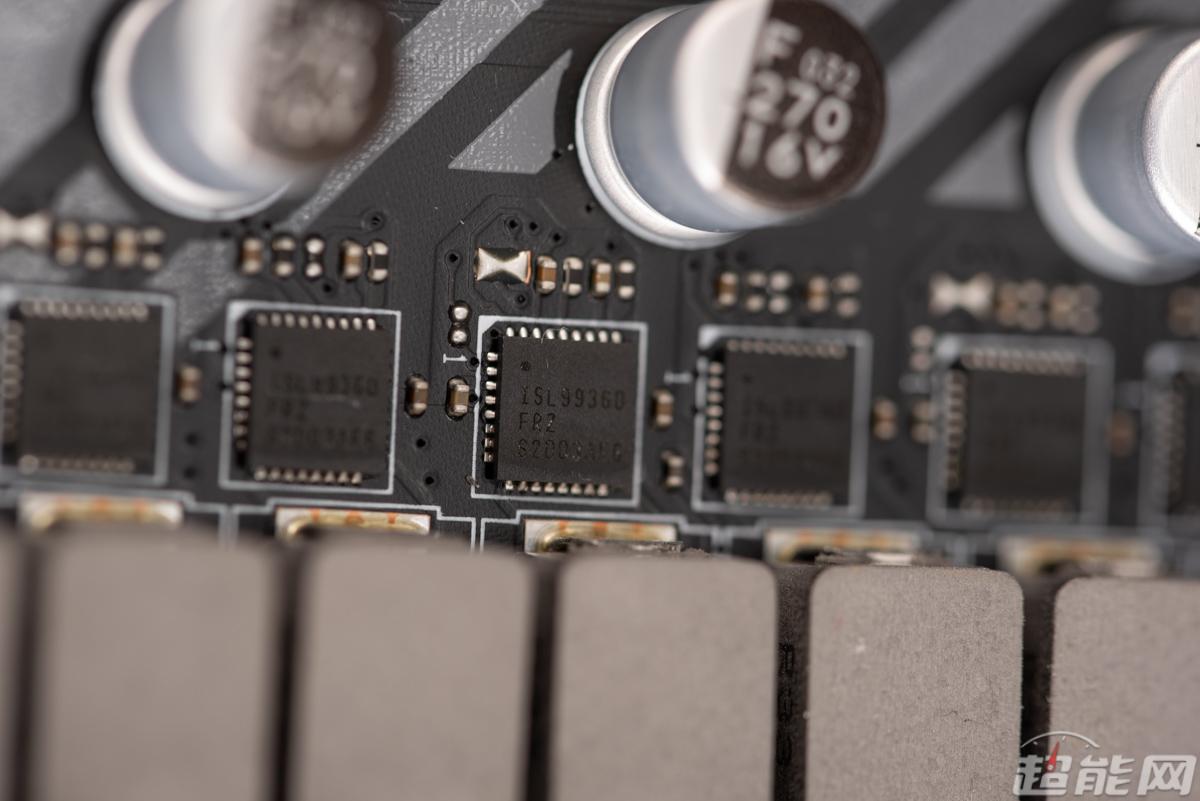

核心供电以及SOC的MOSFET用的是瑞萨单颗60A的ISL99360 DrMOS，而PWM主控用的也是来自瑞萨，最多可控制6+2相的RAA229004。

这个供电规模在目前已经推出的B550 MATX板型主板上可以说是最强之一了，哪怕是锐龙7 3800X这个级别的理论都没甚么压力。

当然，这只是最极端的情况而已，如果是上这个级别的B550主板的话，那么笔者还是会建议均衡一点的搭配，例如配3600X或者3700X这样。

风扇水泵接口

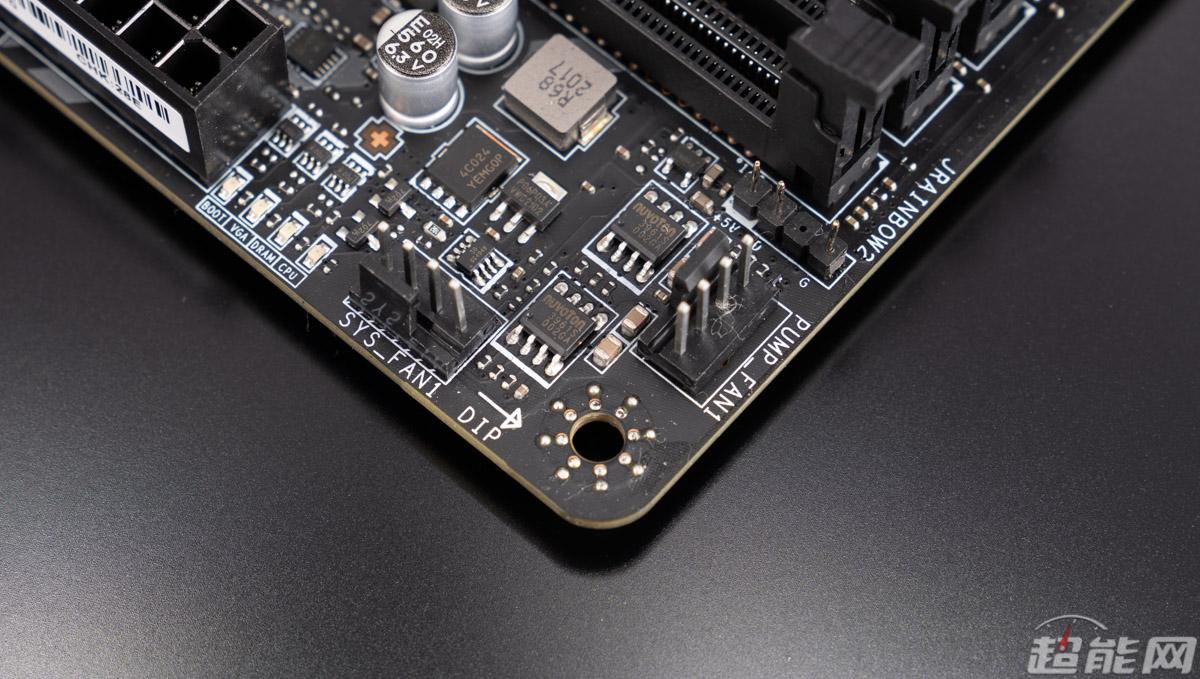

微星MAG B550M MORTAR主板上有总共5个风扇以及水泵接口，分别是1个处理器风扇接口、位于内存右上方的1个水泵以及1个系统风扇接口、主板24P供电接口下方以及主板左下方的2个系统风扇接口。

这个数量的风扇接口对于主流玩家来说已经很足够了，前置以及顶置风扇有足够近的接口可以使用，后置风扇也可以连接到主板下方的风扇接口藉此起到理线的效果，比起直接插在背板I/O接口附近要整理得多。

主板BIOS介绍

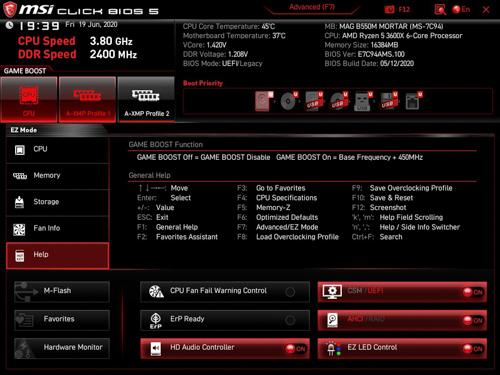

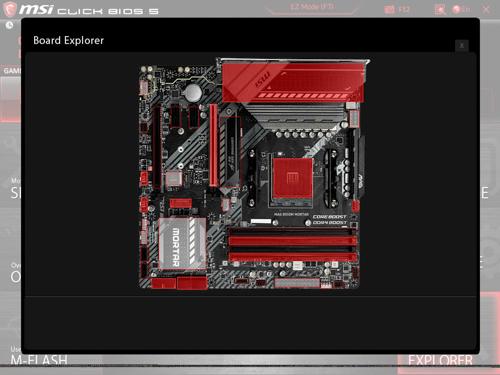

微星MAG B550M MORTAR主板的BIOS沿用了微星一贯的风格，拥有简易以及进阶两个模式，供不同需要的玩家使用，可以说是一个优点。

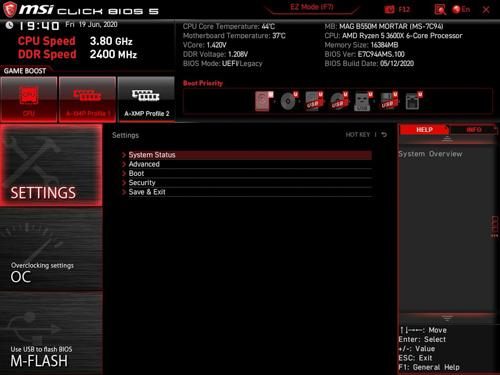

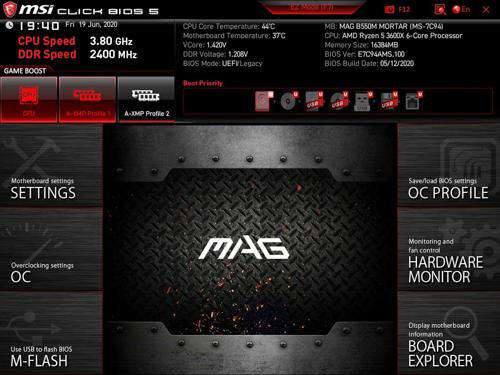

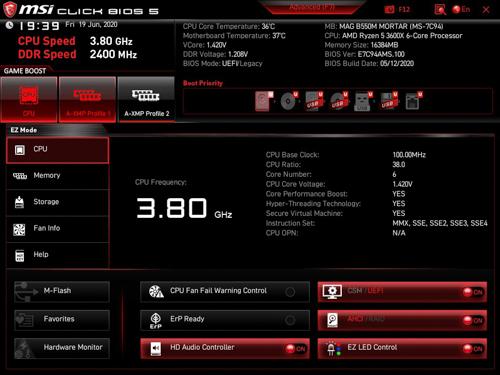

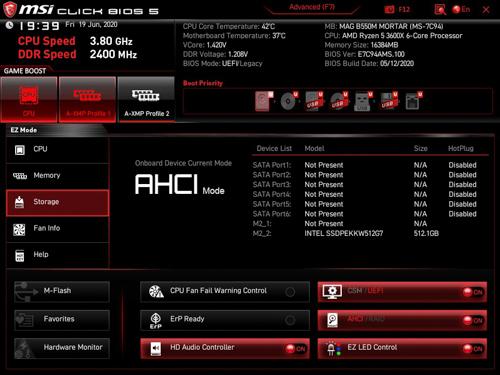

在进入BIOS后的第一个界面可以看到处理器目前的频率、电压、温度、内存容量及电压、主板温度等的部分数值。在这个模式下还可以看到内存XMP频率、风扇转速等。

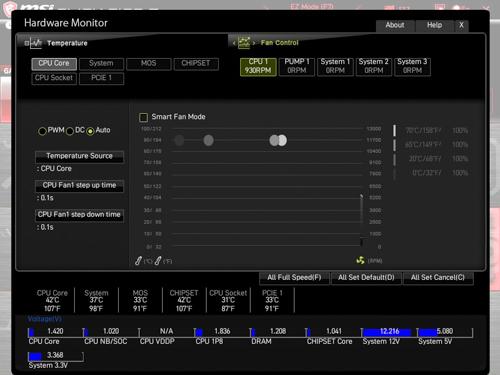

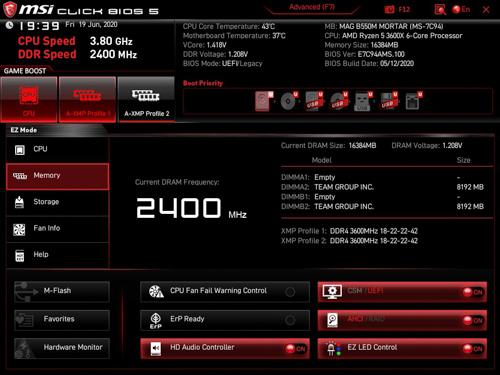

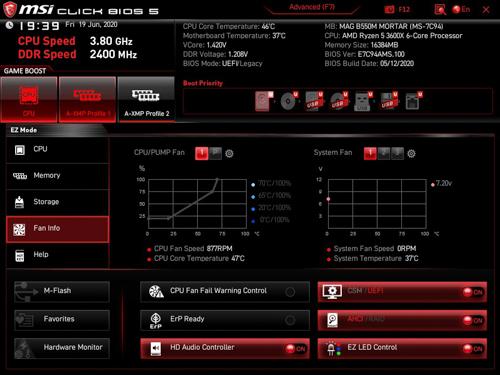

玩家如果是不需要超频，只是想调内存的A-XMP的话，只要把左边的XMP Profile打开就可以了，并未在简易模式下还可以调风扇转速，也是很方便的。总的来说，一般玩家日常会用到的功能在这个模式都有。

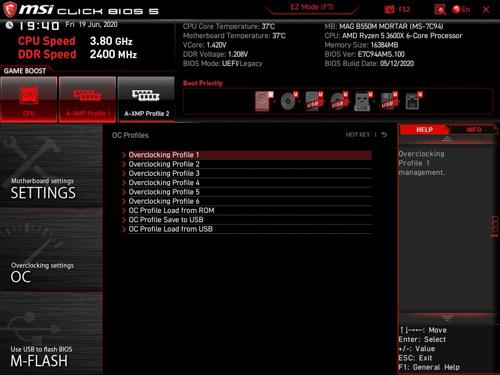

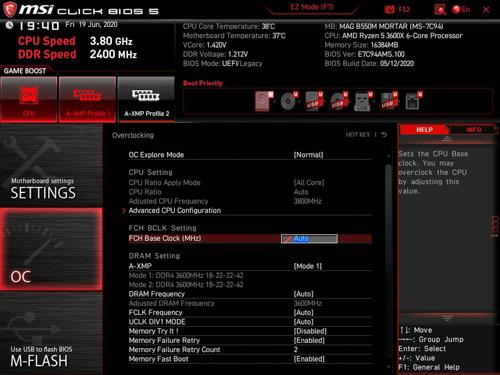

而如果玩家是想超频，或者是进行更深入的调整的话，也可以单击F7切换到进阶模式。

测试

测试平台

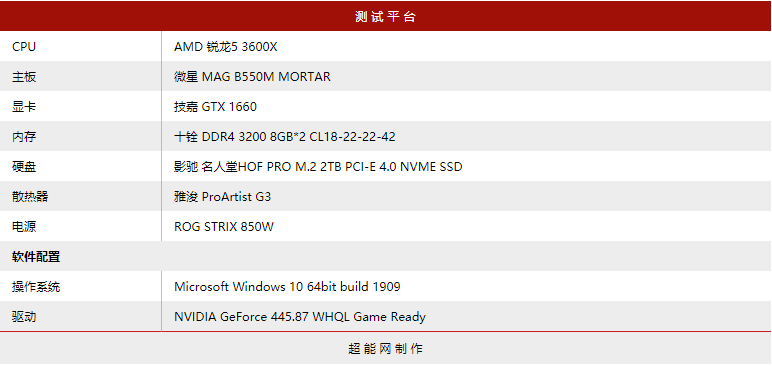

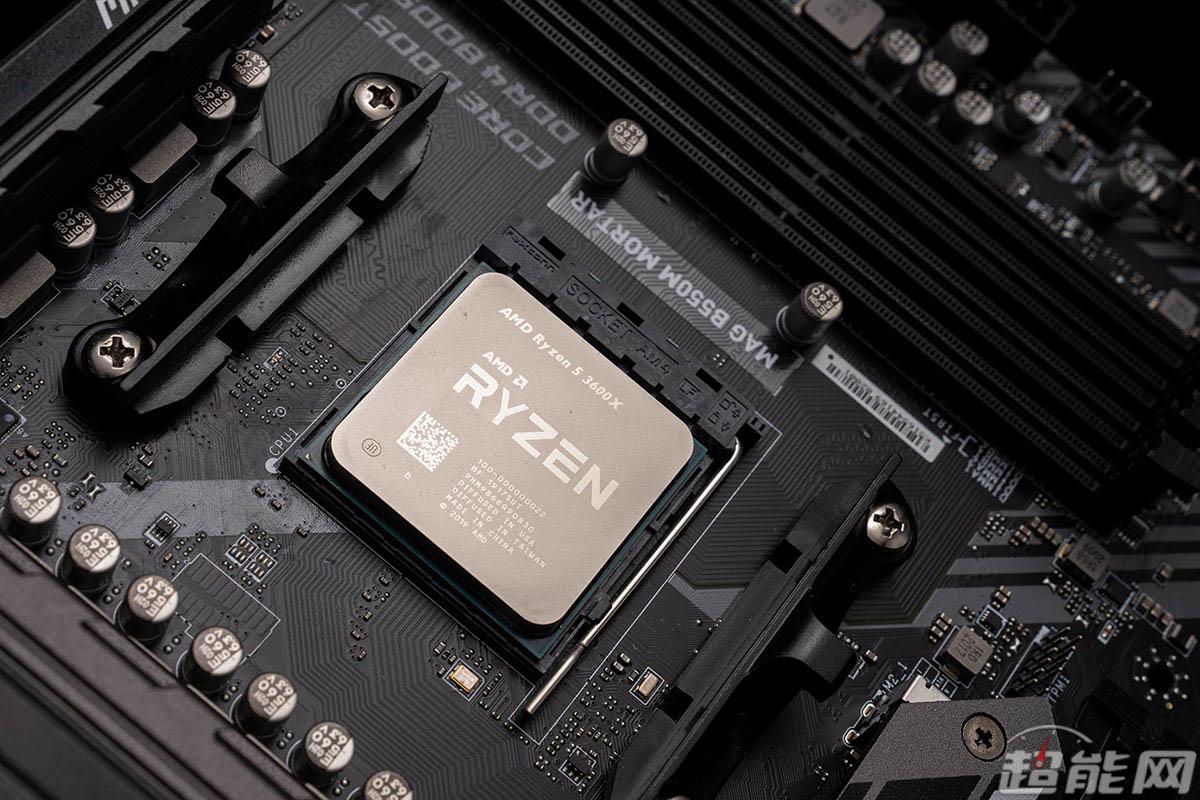

这次的测试平台考虑到这块微星MAG B550M MORTAR主板的定位，因此选择以锐龙5 3600X来搭配一套平台。

超频测试

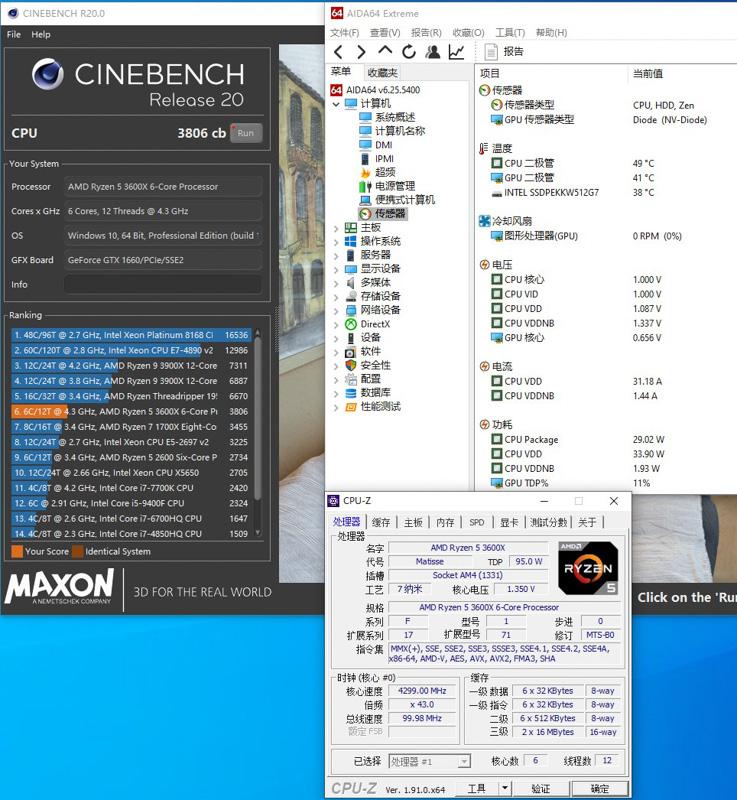

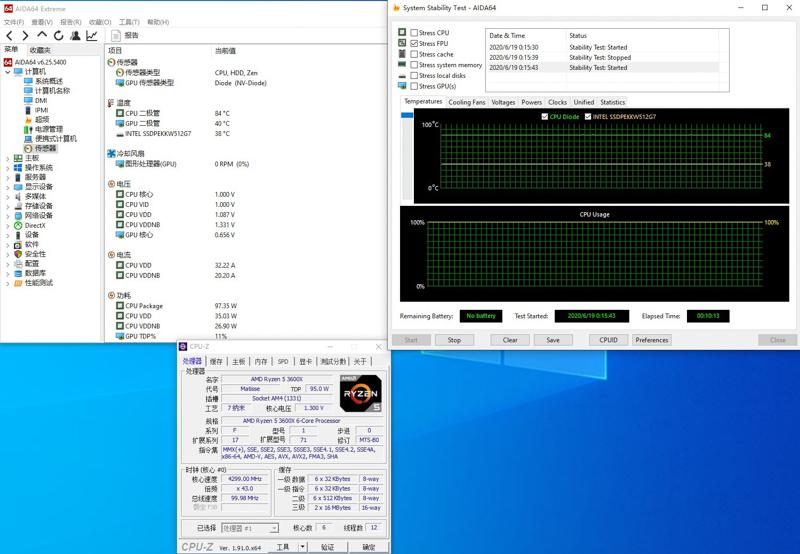

在这次的超频测试中，笔者以1.3375V来把锐龙5 3600X超到了4.3G，并且通过了10分钟的AIDA 64 FPU烤机测试。频后，锐龙5 3600X在Cinebench R20里跑出了3806分的成绩。

这个结果是在使用ProArtist G3风冷散热器之下达成的，如果是水冷的话，不过由于没有撞温度墙，因此换水冷的效果应该会是差不多的。可以看到，这块MAG B550M MORTAR主板对于处理器超频也是符合其定位的主流水平，没有太大的惊喜，但也不会令人失望。

功耗测试

接下来笔者会进行功耗测试。目前绝大部分主板都只通过CPU供电接口为CPU进行供电，因此CPU供电输入的功率变化基本上就是CPU功耗变化所引起的，监测该接口的功率就可以直接反应CPU功耗的高低。

此外必须说明的是，目前我们以专门的测试仪器测量的是主板上CPU供电接口的输入功率，并非直接的CPU供电功率，因此从该理论上来说应该是略高于CPU的实际供电功率，而且会因为每块主板的不同而产生变化。但是这个测试数据仍然有较高的参考价值，因为电源实际上是对主板进行供电而非直接对CPU进行供电，因此对于电源的选择来说，直接测试CPU供电接口的供电功率更有实际意义。

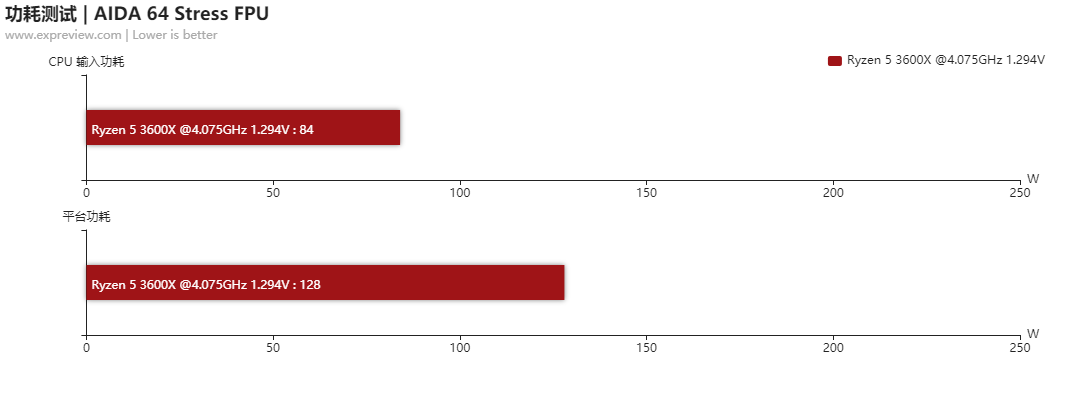

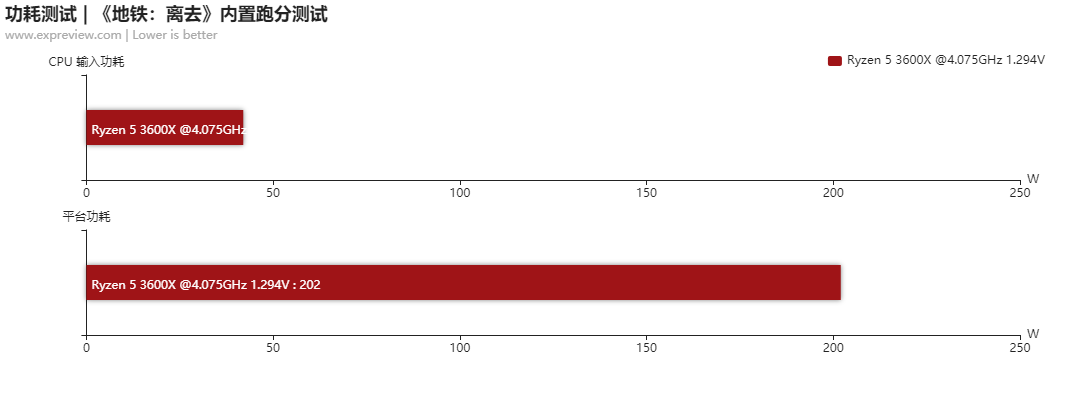

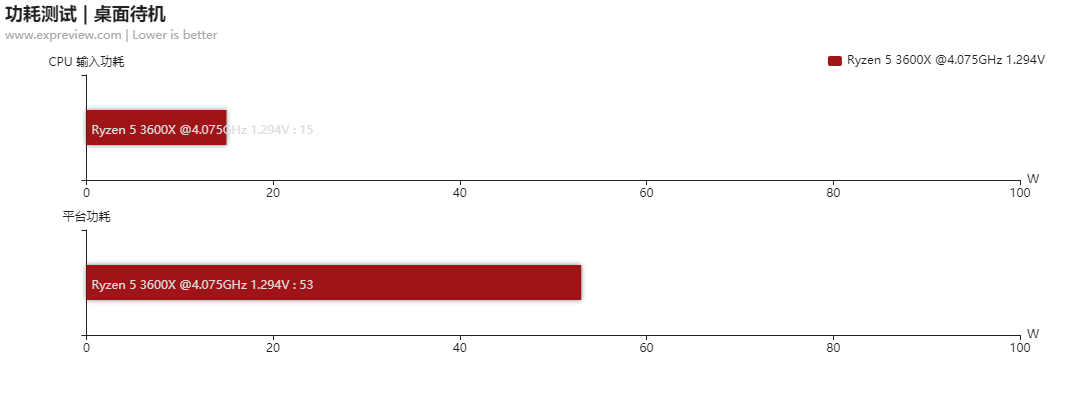

在桌面待机时，默频的锐龙5 3600X的输入功耗为平均15W，这时的平台功耗为53W左右。而在以FPU压力测试时，处理器的输入功耗为84W，而平台功耗则是128W，差距与待机时接近。而游戏时的功耗，笔者以运行一次《地铁：离去》的内置测试跑分来录取，处理器在运行测试时平均功耗为42W，而平台整体功耗则是202W左右。

总结

MORTAR迫击炮一直都是MAG系列里最为平衡的存在。无论是配置、供电、接口数量等等对于一块主流主板来说都会比较合理，微星MAG B550M MORTAR也不例外。

其相比上一代来说加强了的并联8+2相供电配置可以带动主流级别的任何锐龙处理器，甚至是更高端的型号也没有问题，这是其中一个比起上一代B450M迫击炮优胜的地方。而B550芯片组所带来的PCI-E 4.0以及更多的USB 3.2 Gen 2接口也可以让玩家在传输大容量文件时获得更好的体验。

总的来说，这次的微星MAG B550M MORTAR依旧继承了迫击炮主板的特性以及定位，还有价格。其999元的售价在B550主板里也是非常有竞争力的。
