802.11ax路由器第一拆!华硕RT-AX88U 路由器拆解

 人阅读 | 作者xiaofeng | 时间:2024-03-04 19:27

这个是托人从欧洲亚马逊买的,接近400欧,RMB差不多3000整。

这个不是个人用途,是我们测试11ax用的,所以是单位买单,哈哈。

工作原因,这些年拆的各种光猫和路由器接近200多台了,也经常从拆客之家上看到有用的信息。

这次估计11ax没人舍得拆,海外也找不到,借着工作之便,给大家来点好玩的东西。

不废话了,上干货。

盒子全彩印,天地盖,成本不低。

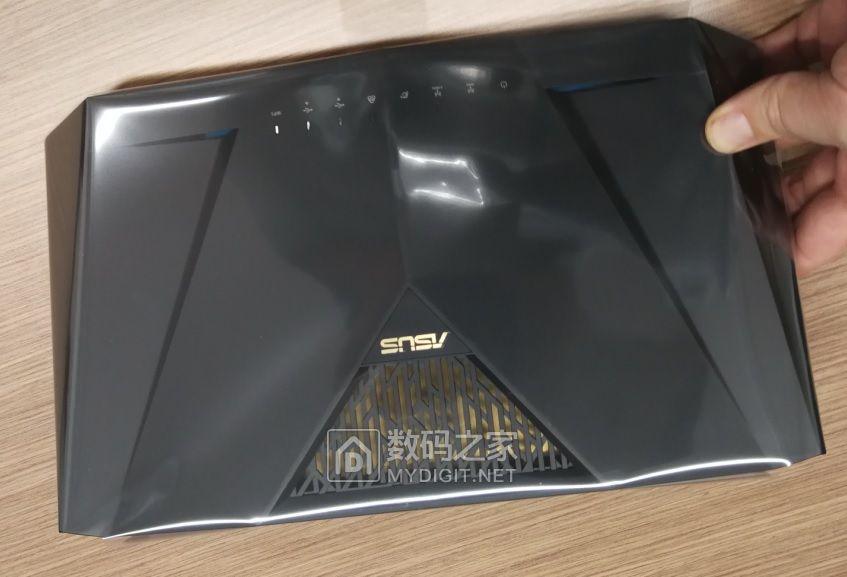

打开盒子,去掉说明书,外面包了一层塑料薄膜,比较结实。

左边是电源和网线,右边是4根双频天线。

电源是欧式的,19V,2.37A。

正面是Logo,散热孔比较大

左边是活动盖子,有个USB3.0在里面,右边分别是LED和WiFi按键

底部散热孔比较多

1个GE上行,8个GE下行,还有1个USB3.0.

拆掉4个螺钉,顶盖比较好拆,4个螺钉上有1个有防拆标签

金色这个板子整机同事鉴定了是铝合金镀铜,不是金子的哈。

正面散热片比较多。

反面散热片直接贴PCB,主要是给WiFi的PA散热。

左边是BCM4709,右边是5G电路,各自有屏蔽罩。

掀开屏蔽罩,左边有两片256MB的DDR3,南亚的。

4709出4个GE,还通过RGMII挂了1片LSW,BCM53134。

4709和53134一共出了9个GE。

右边是BCM的43684,11ax 4*4芯片,PCIe接口。

BCM43684放大图。

可惜只是过渡型号,等11ax标准正式发布后,肯定要重新流一次片的。

2.4G和5G的PA/LNA/FEM在1个屏蔽腔里面,对应一根外置双频天线。

这个是2.4G的那个BCM43684.

11ax标准有2.4G频段,向下兼容2.4G 11n。

11ac是没有2.4G频段的,只有5G的高低频段。

全局开盖图

背面去掉散热片以后还有个屏蔽罩

4709和DDR、LSW的背部,也做屏蔽处理,毕竟11ax速率高,太敏感了。

最后螃蟹图镇楼。

小结一下:

主芯片没有标识,应该是BCM4709新版,RGMII挂了个5口LSW,BCM53134,一共1+8,9个GE,没有2.5GE/5GE/10GE。

512MB DDR3,256MB NAND FLASH。

2片WiFi芯片都是BCM的43684,左边是2.4G 4*4,右边是5G 4*4。

11ax客户端目前基本上看不到,不过也快了。

谢谢观看!
