硬件选型及施工实践
本次测试我们使用了Llano系列APU。 Llano APU桌面版分为四个系列：A8/A6/A4/E2。 集成的独立显卡核心有Radeon HD 6550D、Radeon HD 6530D、Radeon HD 6410D和Radeon HD 6370D。 其中支持双显卡Dual Graphic技术的三个系列是A8/A6/A4。
A8/A6/A4三大系列支持双显卡技术
从产品分类来看，A8/A6系列APU所使用的Radeon HD 6550D和Radeon HD 6530D独立显示核心均基于BeaverCreek核心。 双显卡协同工作方面，可以选择使用Radeon HD 6670/6570/6450，AMD官方推荐的是A8+6670/6570和A6+6570。

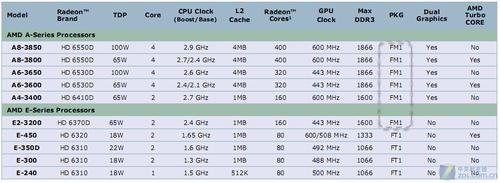

A系列和E系列详细规格
从下面的实际测试结果来看，目前的A6级别APU产品已经可以满足用户一般的游戏体验和其他应用。 是否选择添加相应的独立显卡进行交火需要根据个人需求来考虑。
事实上，设置Crossfire是比较简单的。 您只需按照固定步骤在Windows下设置主板Bios和Catalyst驱动程序即可。 下面我们将逐步解释这个设置。

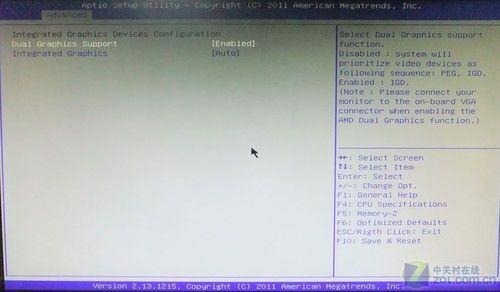

Bios中关于双卡交火的设置
第1步：Bios下的设置
首先，在不连接独立显卡的情况下，进入Bios设置选择Advanced，将Dual Graphics Support设置为Enable，将Integrated Graphics设置为Auto。 当然，这也是基于本次使用的微星A75GA-M55主板的设置。 其他主板的设置类似。 然后保存设置，关闭电脑，插入独立显卡。
步骤 2：Windows 下的 Catalyst 驱动程序设置
安装最新的 Catalyst 驱动程序后，首先右键打开 AMD Vision Engine Control Center。

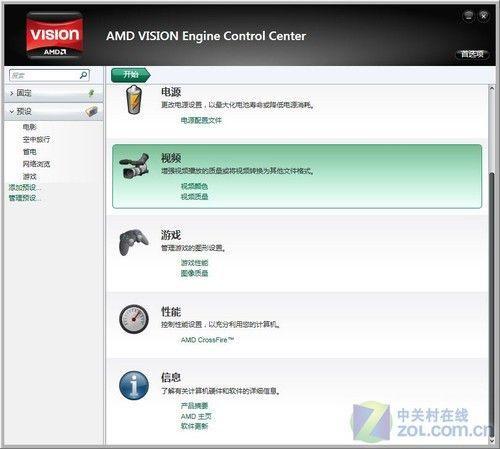

在 AMD 视觉引擎控制中心中选择性能

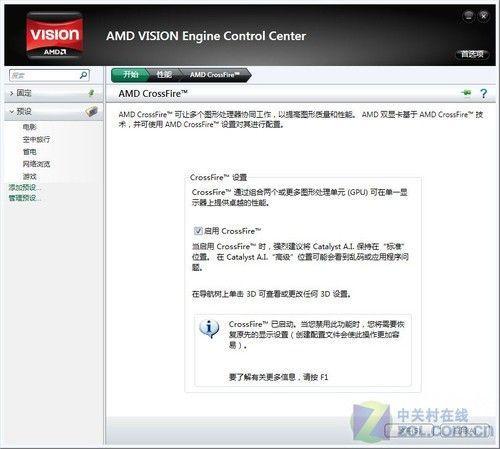

勾选启用交火选项
选择“性能选项”，然后选择“AMD CrossFire 选项”。 勾选启用CrossFire选项就大功告成了。 启用后无需重启电脑即可直接使用。

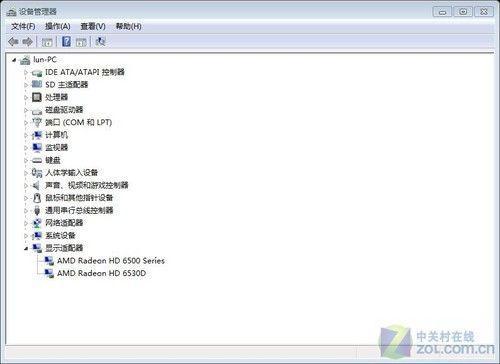

识别结果
从上图可以看到系统已经正确识别了我们所使用的APU中的独立显卡核心和独立显卡。 至此，混合平台已经搭建完毕，我们可以开始体验齐翔HD6570与APU混合的性能了。
文章导航
AMD最新的Liano系列处理器与SNB类似，采用CPU核心和GPU核心一体化的设计。 比SNB更高的是，它可以处理内置GPU和AMD HD6XXX独立显卡之间的混合交火。 对于这个新功能，编辑和用户一直想知道它能提供多少性能提升。 AMD对此的王牌是Hybrid CrossfireX（混合交火技术）。
AMD Fusion APU的发布，宣告我们全面进入融合时代。 虽然APU中集成多达400个流处理器的HD6550级别的GPU核心已经可以满足大部分应用，但在购买独立显卡后，我们还是希望不要浪费APU内部的GPU硬件逻辑，毕竟这是DIY价值最大化的方式。
今天，中关村在线显卡频道收到了来自启翔的启翔智能HD6570网吧无忧版显卡。 这款显卡售价仅为499，非常契合AMD对Turks显示核心的市场定位。 经过我们上机测试，如果用户购买了APU处理器，为自己的平台搭配这样一款500元左右的显卡，在3DMark11中立刻就能获得234%的性能提升，无论是独立显卡性能还是APU显示核心性能完美地展示了。
经过几个月的沉寂，AMD Llano APU于2011年6月30日正式发布，此次发布的A系列APU定位比之前发布的E系列APU更高。 A6和A8代表四核产品，A4代表双核产品。 目前Llano APU最实惠的型号是A6-3650，采用4核。 2.6GHZ/4MB二级缓存，对应A75芯片组主板。
从概念上来说，APU正式将CPU处理器和GPU图形处理器集成在一起，从而将CPU和GPU集成到一颗芯片上。 不过，毕竟内部空间有限，很多玩家都会对其性能产生一定的怀疑。 。 不过今天的测试将会证明，APU与独立显卡混用后的性能提升是非常惊人的。
旗翔HD6570智能显卡拆解
工程师齐翔认为，在炎热的夏天，拥有一个好的散热器非常重要。 可拆卸的散热器让玩家更容易清理灰尘，所以这款显卡的散热器可以轻松拆卸，对于500级产品来说还是靠谱的。 在可玩性方面有所创新的厂商并不多。 这样的设计理念是我非常欣赏的。

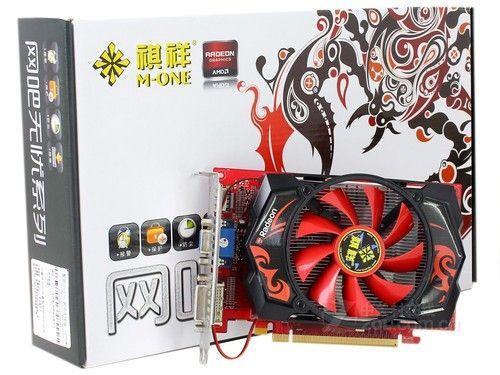

启翔智能HD6570网吧无忧版
旗翔智能HD6570网吧无忧版1GD5HM基于最新40nm工艺Turks显示核心。 该显卡拥有480个流处理器、24个纹理单元和8个光栅处理单元。 它支持最新的DirectX11和Shader Model 5.0规范，以及Powerplay节能技术。

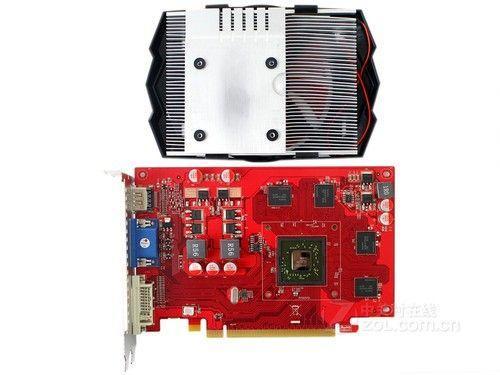

旗翔智能HD6570网吧无忧版拆解

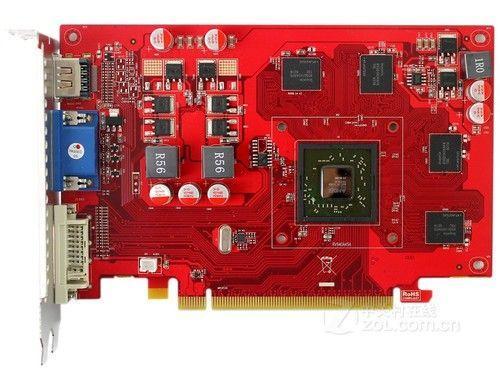

旗翔智能HD6570网吧无忧版核心及显存
散热器方面，这款显卡并没有沿用公版的单槽设计，而是采用了热容量更大的双槽铝制散热器。 该散热器具有较大直径的风扇和相当数量的铝翅片。 散热优势明显，设计成本比公版散热器更容易控制。

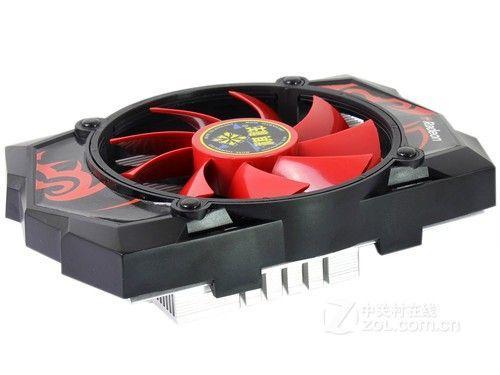

启翔智能HD6570网吧无忧版散热器
启翔智能HD6570网吧无忧版散热器
显卡供电大大超过公版标准。 公版Radeon HD 6570采用1+1相供电设计。 旗翔智能HD6570网吧无忧版的显卡供电部分采用了独立核心和显存的2+1相供电方案。 用料 采用全固态电容和全封闭电感，保证显卡稳定运行。
显卡PCB设计
显存方面，旗翔智能HD6570网吧无忧版1GD5HM搭载DDR5高速显存颗粒，形成512MB/128Bit显存规格。 通过AMD的HyperMemory技术，显存可以扩展到1GB。 显卡默认频率为650/1800MHz。 扎实的做工给玩家留下了很大的超频空间。
显卡输出接口设计

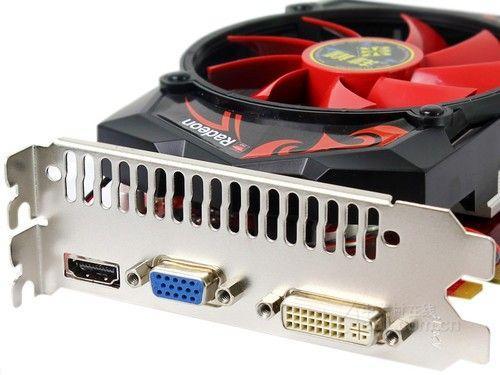

接口方面，启翔智能HD6570网吧无忧版1GD5HM采用VGA+DVI+HDMI输出组合，可实现高达2560x1600的高分辨率输出。 镂空的PCI挡板可以有效加速散热。 遗憾的是该显卡没有提供公版的DisplayPort输出接口，因此设置多屏稍显困难。
APU硬件特点及混合原理
作为AMD的全新产品，在命名上也突破了传统。 APU的全称是“AcceleratedProcessingUnits”，中文名称是加速处理器。 它是AMD融合理念的产物。 图形频道之前已经对GPU单元集成到APU中的意义做了比较全面的分析，所以本文只是回顾一下APU图形单元的构成，并提出自己的看法。
APU架构分析
简单来说，APU就是集成了传统CPU单元、内存控制器和Radeon图形处理器的融合处理器。 事实上，目前整合程度还是相当可观的。 主要原因是GPU和CPU共享内存控制器，这比简单地将GPU放在PCI-E总线上减少了很多延迟。

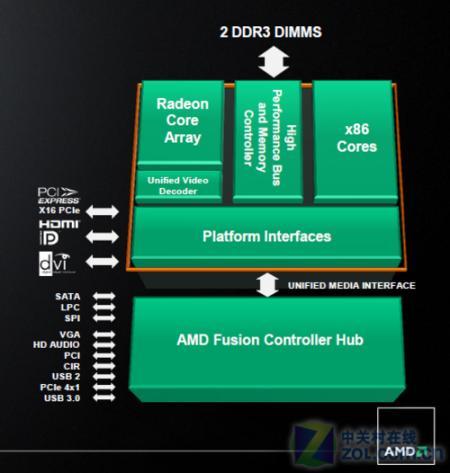

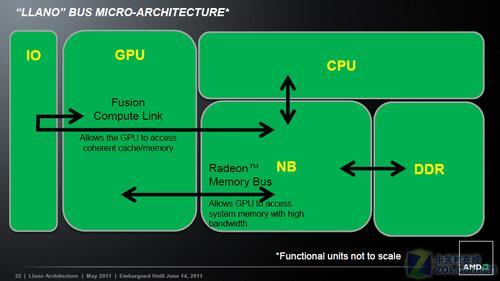

APU微架构和总线控制器
Llano APU内部集成了双通道DDR3内存控制器。 单条DDR3显存为64bit双通道或128bit，基本可以满足主流独立显卡的位宽要求。 不过，用户需要购买双通道内存来构建128位内存控制器，以增加APU带宽。 如果CPU和GPU一起使用，可以最大限度地提高资源利用率。 这种整合方式让GPU不再使用自己独立且未被占用的显存控制器。 同时，北桥允许GPU以高于显存带宽的吞吐量访问系统内存，这也是一个重要的架构亮点。

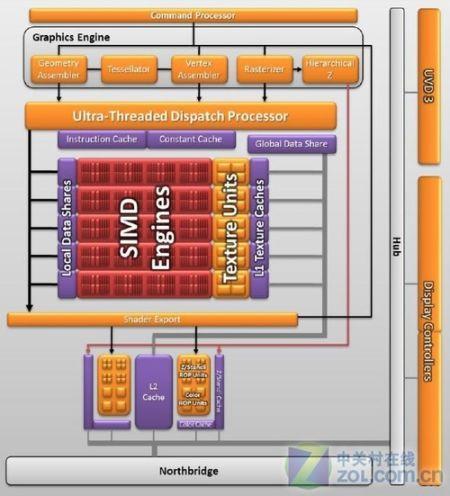

APU内部图形单元架构
APU的图形单元实际上是Radeon HD 5000所使用的Redwood独立GPU核心去掉显存控制器后剩下的单元。Redwood核心由6.27亿个晶体管组成，拥有400个流处理器、8个光栅处理器和20个映射单位。

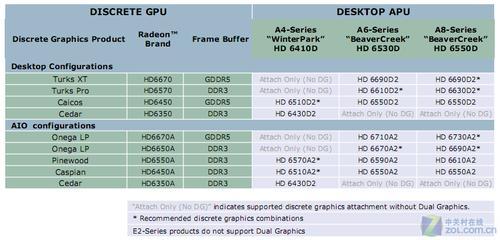

可支持双卡技术附显卡及APU规格列表
另外，由于A8/A6+6350和A4+6670/6570等配置差异较大，不支持双显功能。 所以请用户在购买时特别留意，以免回家后发现无法搭建交火平台而得不偿失。
APU内部的核心和独立的Shana核心可以全面支持DirectX 11 API和Shader Model 5.0，这意味着它不仅可以在3D性能上完美呈现DirectX 11带来的图像渲染技术，还可以充分实现所添加的新功能通过DirectX 11 Tessellation、Computer Shader等，而APU提出的异构加速也是基于Computer Shader和OpenCL的帮助。
