前几天车上的行车记录仪无明显诱因坏掉了
表现为启动画面结束后立即重启，刚开始以为是电源线的问题，可是更换电源线后故障依旧
考虑是记录仪本身出了问题，送去购买的地方，说是已经过保了，想修得掏银子
反正没保了，还是自己先看看吧

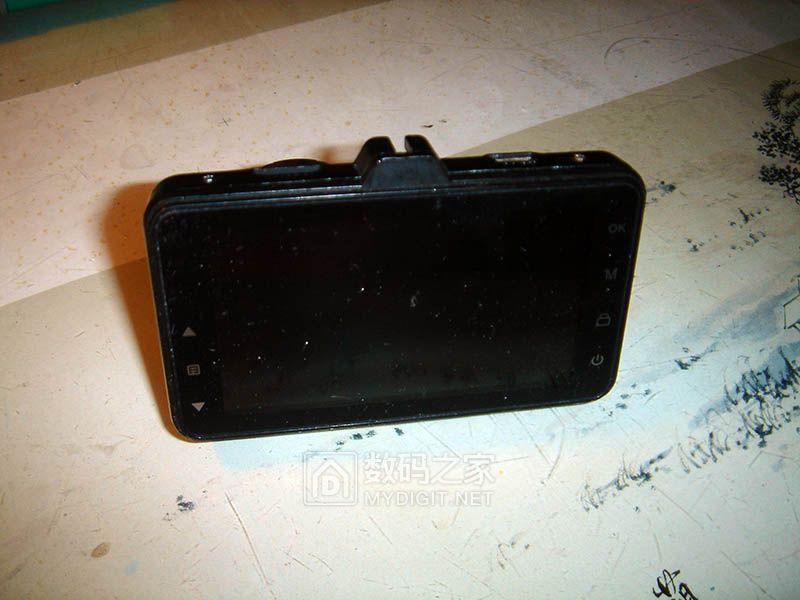

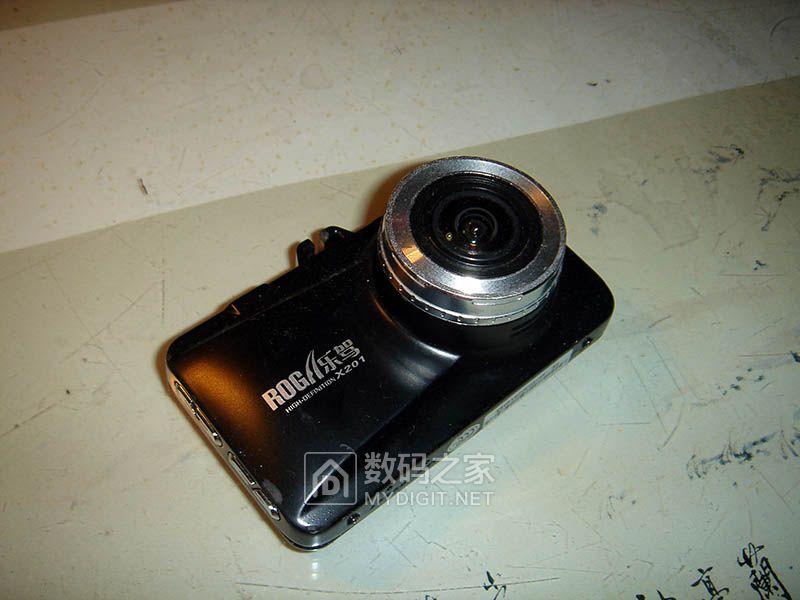

专科检查如下：行车记录仪一台，品牌：乐驾 型号：X201

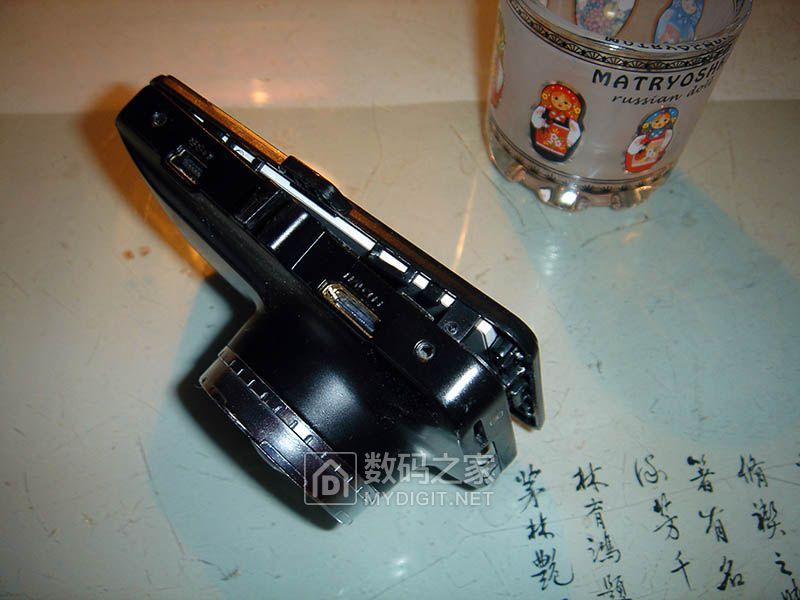

外观完好，正常使用磨损，未见明显碎裂、撞击痕迹，各按键弹性好，未有塌陷、失灵
各接口清洁干燥，未见异物，损耗
通电可见启动画面及启动声音，启动画面结束后指示灯及屏幕熄灭，约3秒后重启
反复此过程，按动开关键可令其强制关机，按开关键开机亦不断重启
未接外部电源按开关键无法开机

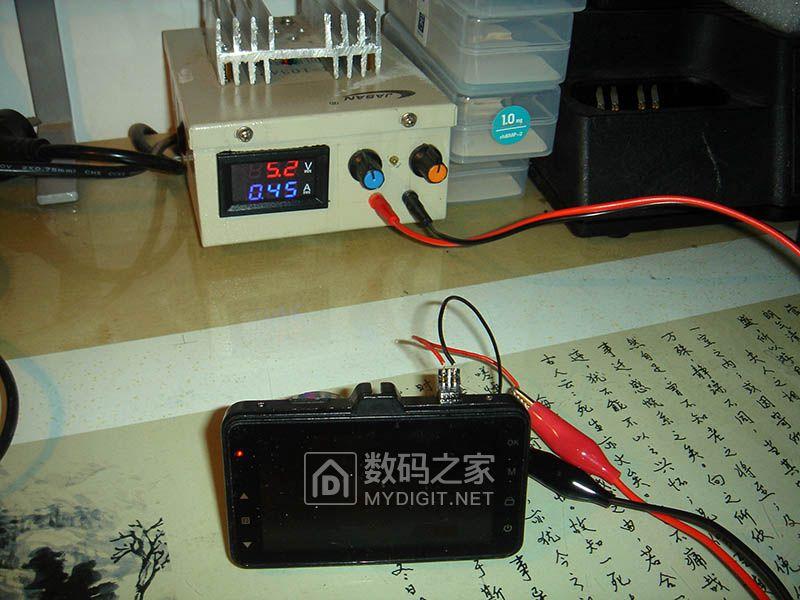

辅助检查：关机状态下，静态电流0.45A
启动状态下，电流0.57A，并在在0.5-0.69A间波动
故障是肯定的，但要明确病因和病症之所在，构建诊断思路：
经查，关机状态下，静态电流偏大；启动画面结束后重启
考虑以下3点可能：1、主控虚焊 2、固件损坏 3、电源故障
其中，尤其怀疑第3点电源故障，诊断思路如下：
上电后系统可正常启动，主控损坏可能性不大；其次，如果固件损坏
静态电流应该正常，现该机静态电流较大，启动后无法进入录影界面
符合电源损坏表现：设备启动后，工作电流增大，电源损坏后难以承受
供电不足，系统重启
初步诊断：1、启动困难待查 2、电源系统故障？

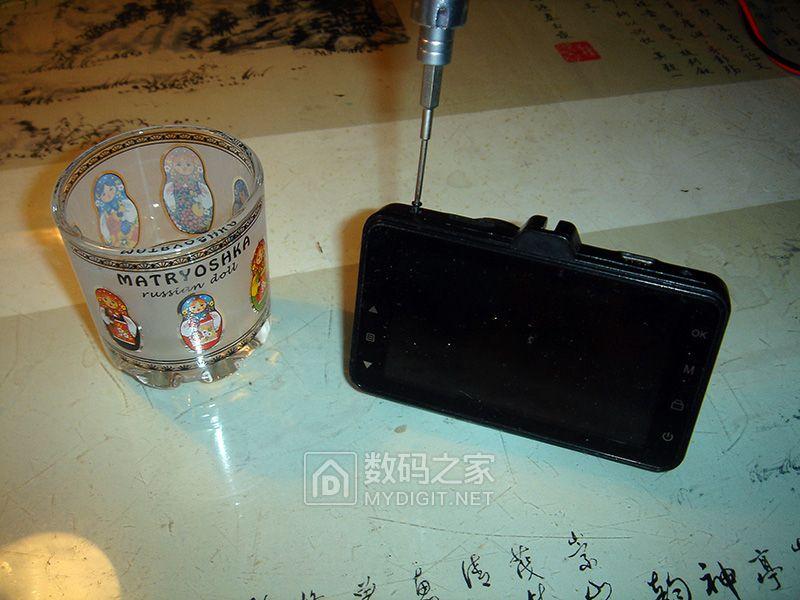

具体如何，需要手术治疗，拧下四颗螺丝
即可将外壳拆开

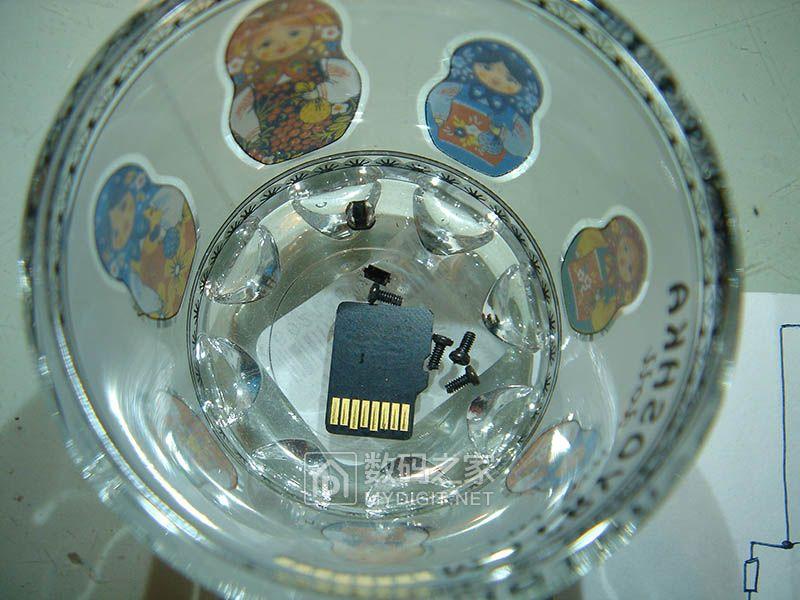

螺丝很细小，都要收集好，避免丢失，术后要点数

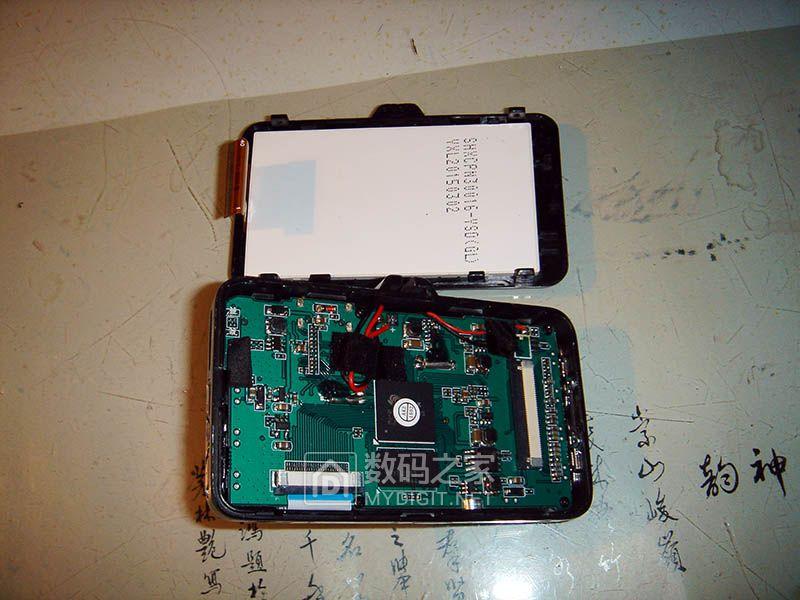

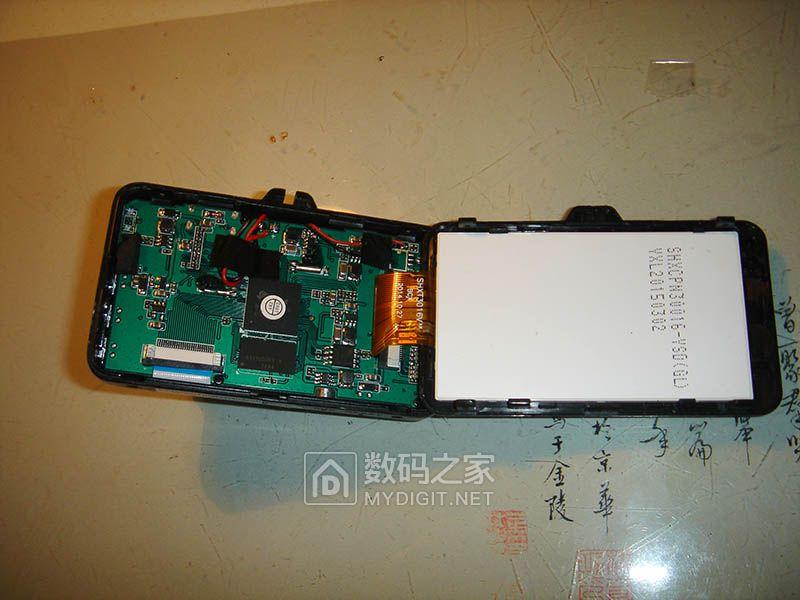

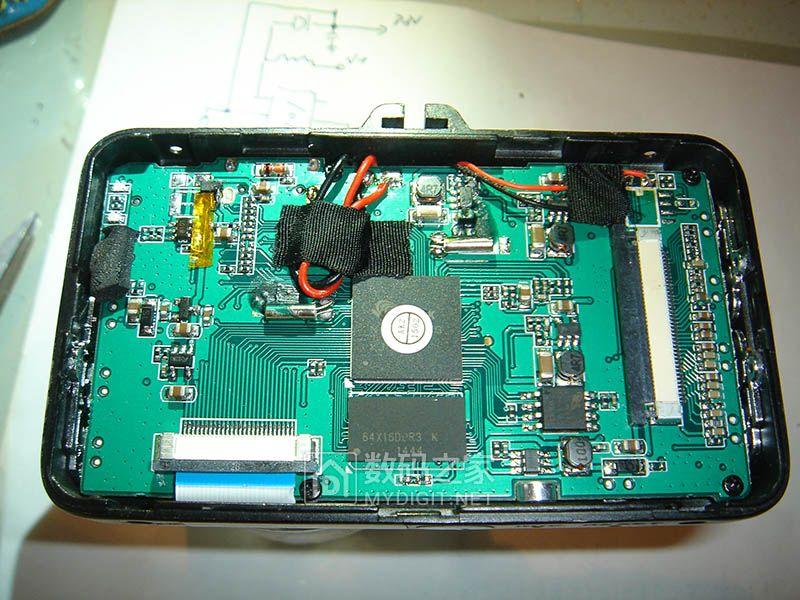

拆开后检查，未见明显元件烧损痕迹，元器件外观正常
分离排线，拆下液晶屏
行车记录仪是有内置电池的，

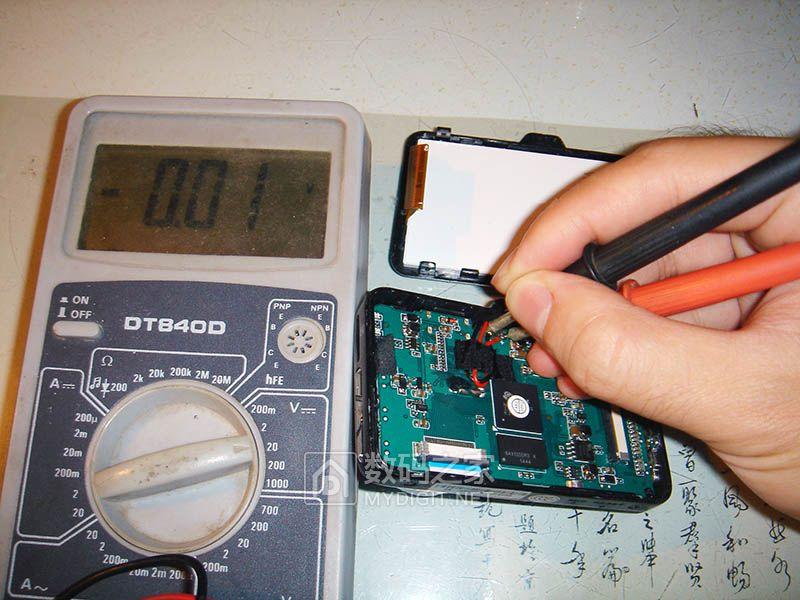

电池电压检查：0V 这很不正常
继续检查

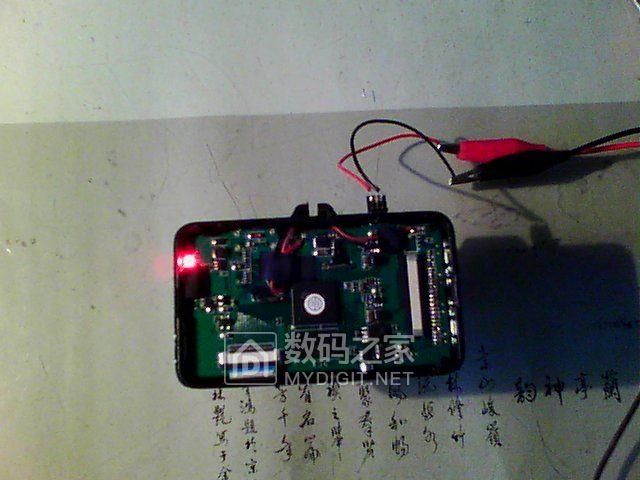

首先，设备关机状态下静态电流0.45A 供电电压5.2V
也就是说，设备静态功耗就有2.34W，这个功率对于这个小设备来说肯定会引起发热
那好，进行热成像检查

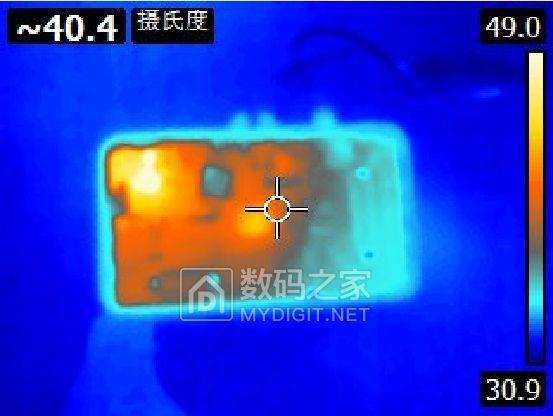

热成像检查报告如下
行车记录仪主板一块，通电未开机状态，通电时间10秒余，主板左上角可见及中央可见明显热点
其中以左上角为重，温度约49℃，中央部位热点约40℃
诊断：发热待查
好了，中央是主控，正常情况下主控发热是正常的，40℃不算高
但是左上角那个热点是什么鬼呢

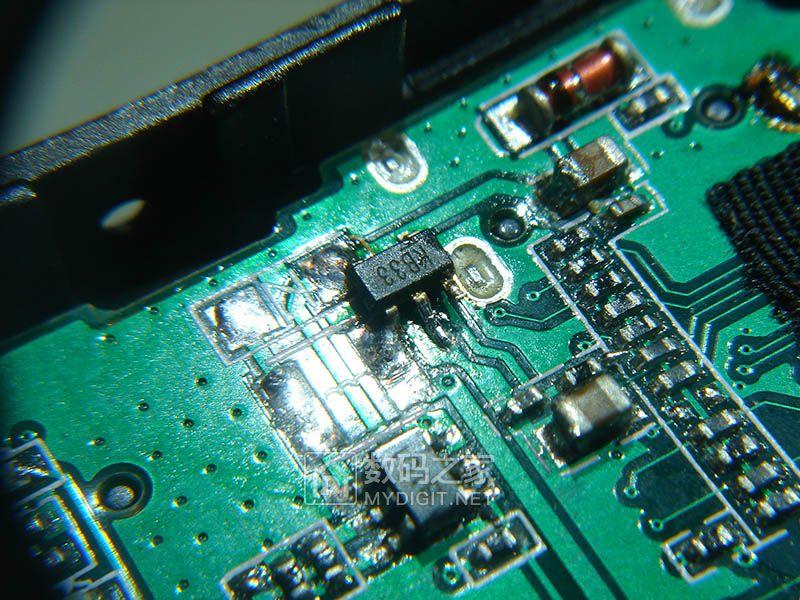

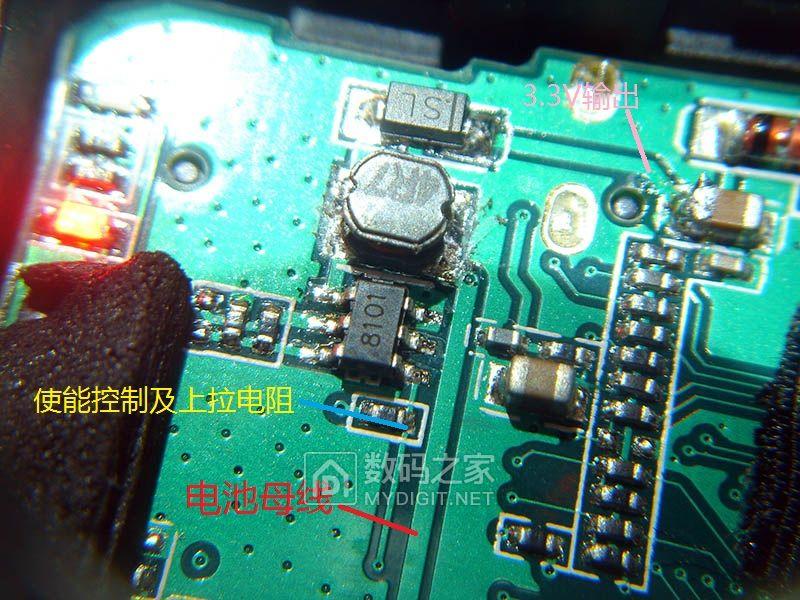

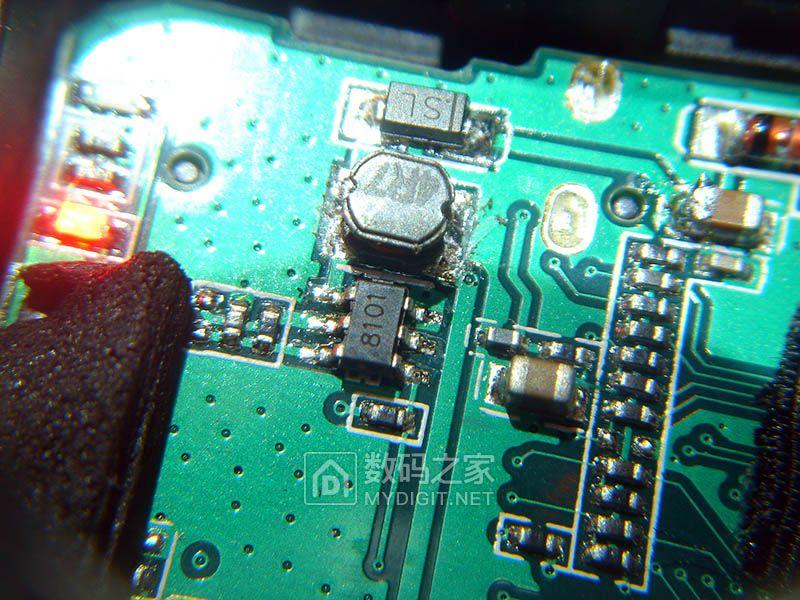

发现这是一个DC-DC电路
用手摸发现那个SOT23-6的元件很烫手
分析电路，这是一路3.3V供电电路，负责把电池母线上的4.2V电压变成3.3V
带有使能控制
此时电池没有电，电池母线电力由外接电源提供，是5V
主芯片丝印8101，查找多番资料而不见，不知道是个什么
为了安全，拆下电池正极线，并用透明胶带包好，防止意外短路
拟诊讨论继续：
电源芯片发热，原因通常如下 1、电源过载 2、电源芯片本身损坏
首先这是开关型DC-DC电路，如让芯片发热，通常需要过载严重
而热成像报告未见其他热点，未见其他大功率用电设备
开机时，3.3V电压在3.3-2.8V间波动，带载能力差，
关机状态下，使能端为低电平，该芯片输出反而升高至3.5V，芯片发热
开机和关机状态下，该电源芯片温度未有明显变化，均保持在60℃左右
因此，怀疑电源芯片损坏可能
进行诊断性治疗：

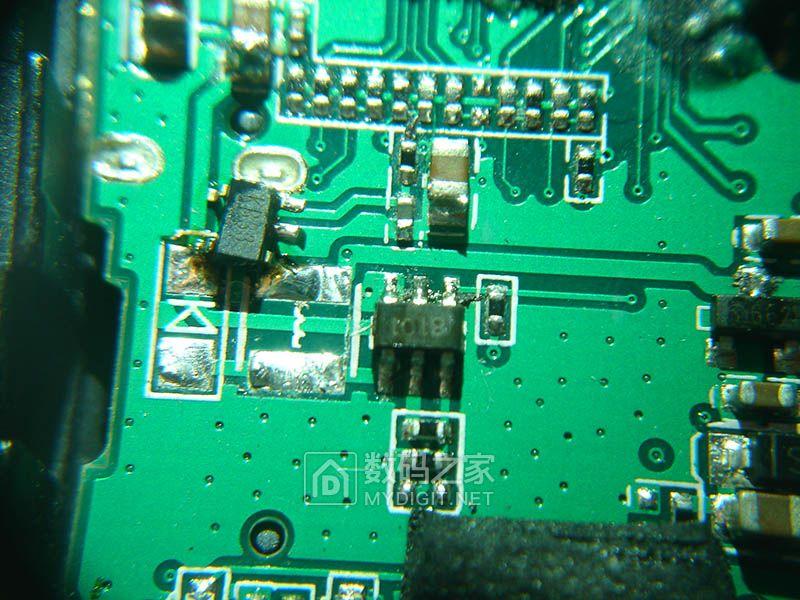

拆除DC-DC电路中电感和续流二极管，断开3.3V电源和芯片供电
通电测试，因为失去了3.3V电源，自然不能正常开机了
但是，明显的，静态电流下降到了不到100mA
说明此病症结位于3.3V供电上
进一步检查，断开3.3V母线，单独给8101芯片供电，电流上升至0.4A
芯片发热，此时芯片空载，于是诊断明确：DC-DC控制器8101损坏
损坏了就得修，可是经过多方查找，也没搞清楚这个8101是何方神圣
连型号都不知道，买都买不来
那就想办法代换吧
元件库里翻了半天，翻出来一包SPX5205-3.3,

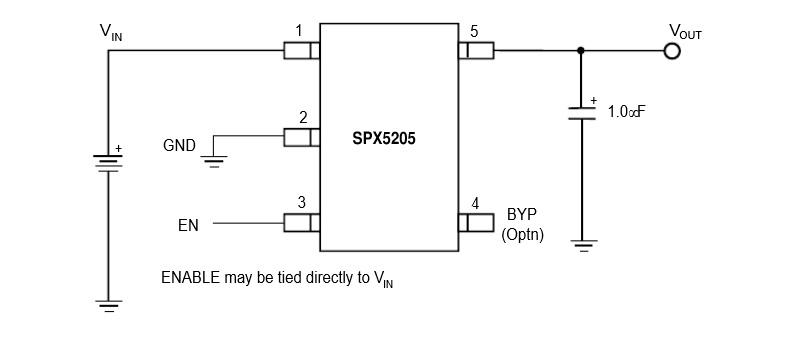

这是一款线性LDO，采用SOT23-5封装，最大输出电流150mA，带有使能控制
似乎可以用在这里

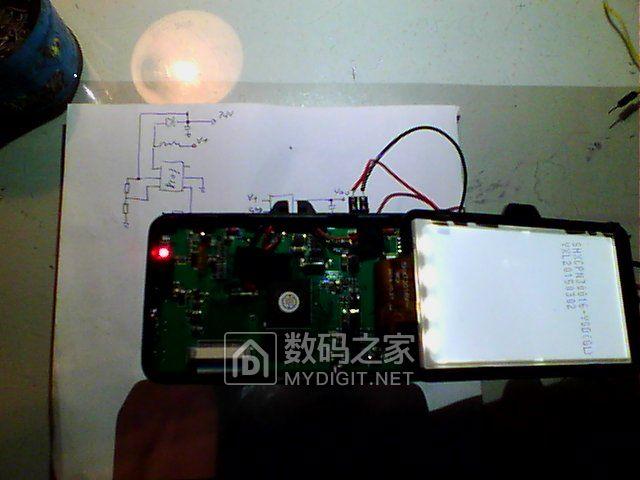

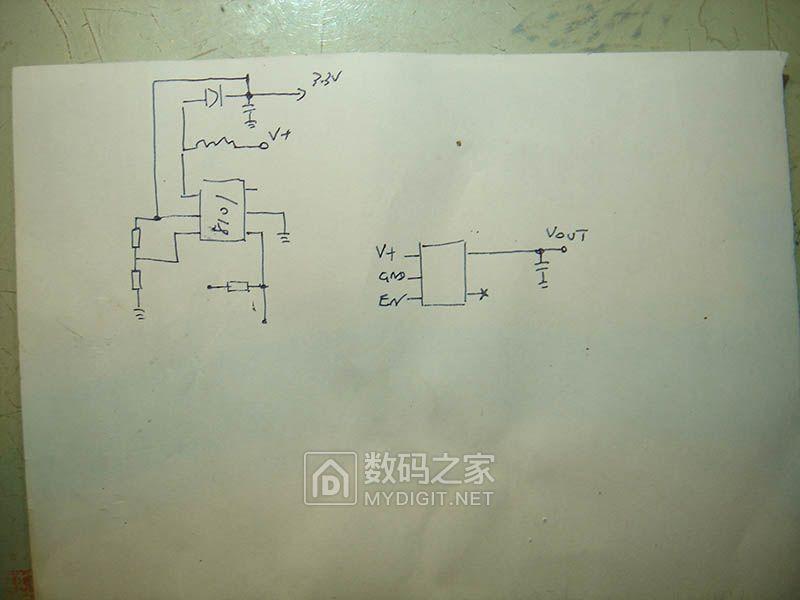

画出两边电路图
3.3V负载应该不会太大，150mA应该能够满足，试试吧
由于这两颗芯片工作方式不同，引脚定义也不同，自然没法原位代换

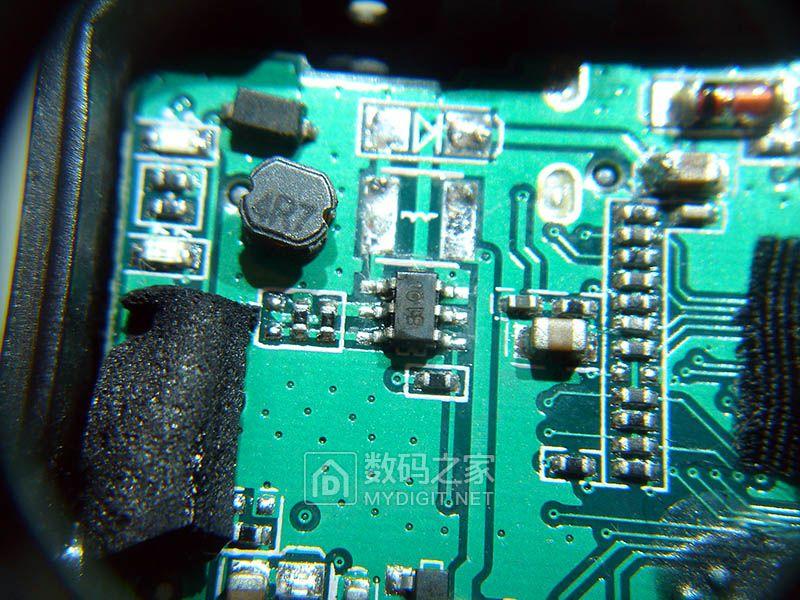

想办法，利用原电感和二极管焊盘安装SPX5205
用飞线联通GND和EN脚，先看工作正常否
别说，还真能用，开机音过后，蓝灯亮了，启动正常！
既然能用，那就让SPX5205就此住下吧
正好芯片底下有地线铺铜，飞线就省下了

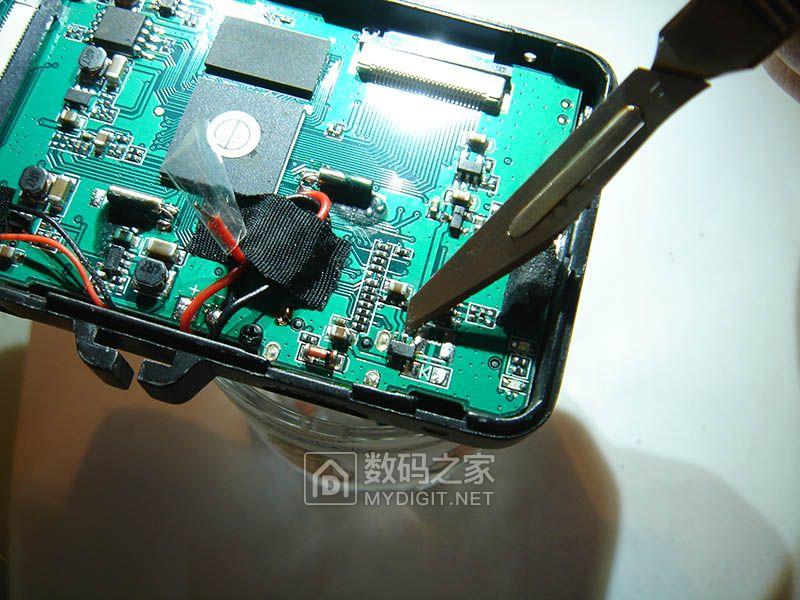

用尖刀刮出GND的焊盘，位置正好
焊接效果，非常可靠
现在就剩EN脚需要解决了

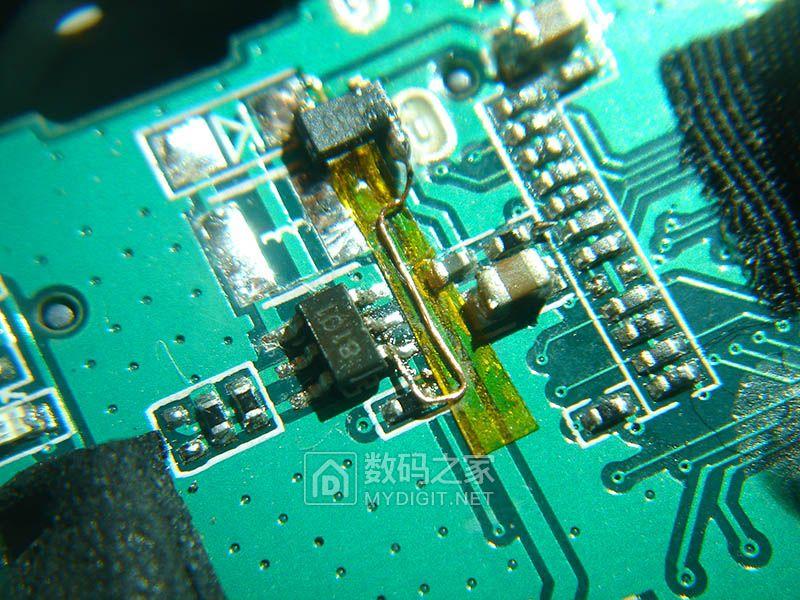

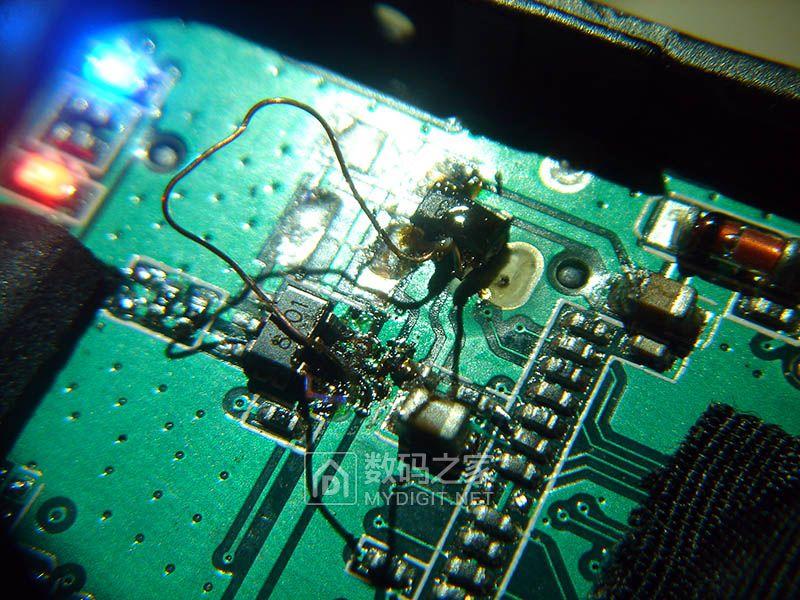

下面连接EN脚，这个只能飞线了

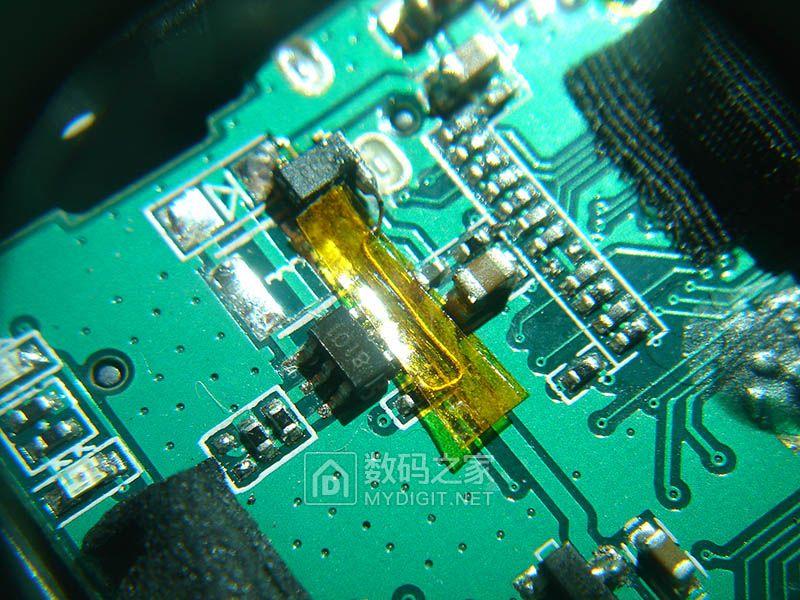

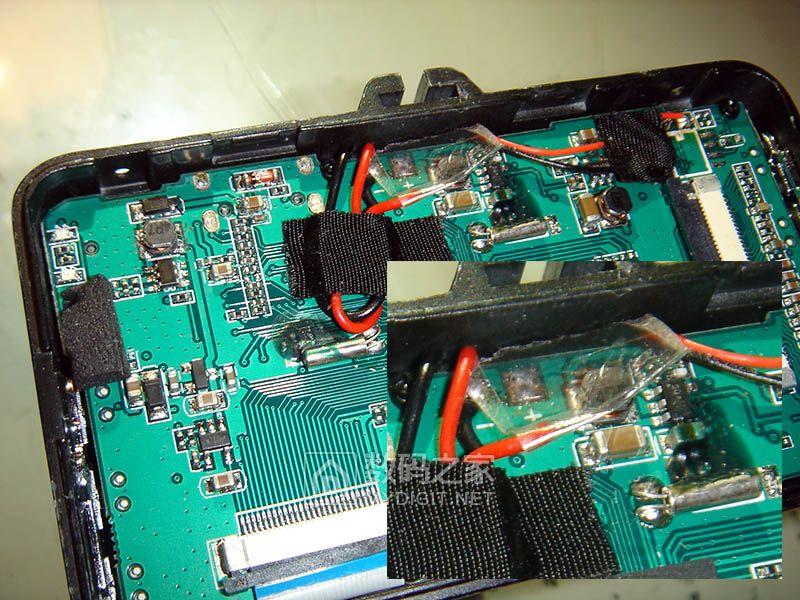

先点一条耐高温胶带做绝缘
用电线中拆出的无氧铜线做跳线，将原芯片的EN脚和新LDO的EN脚相连
再盖一层耐高温胶带
将电池线焊回

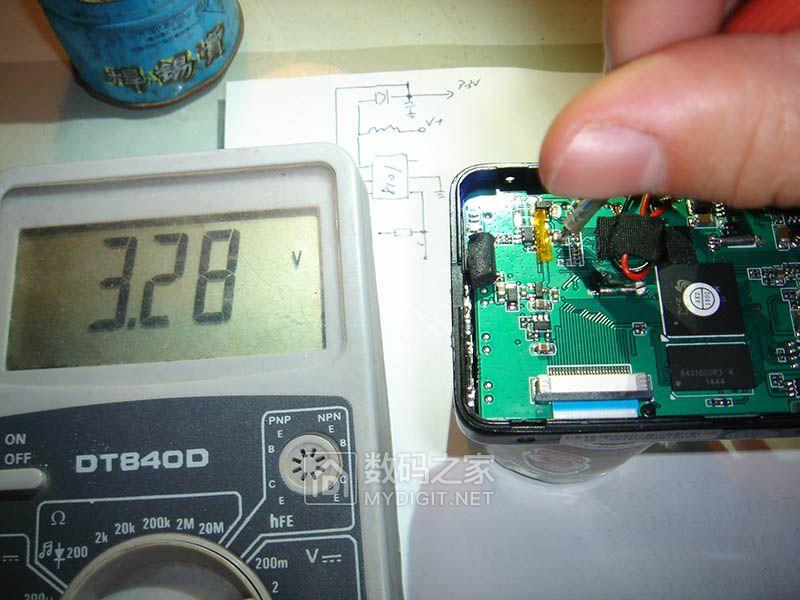

测试3.3V母线电压正常，此时由电池供电

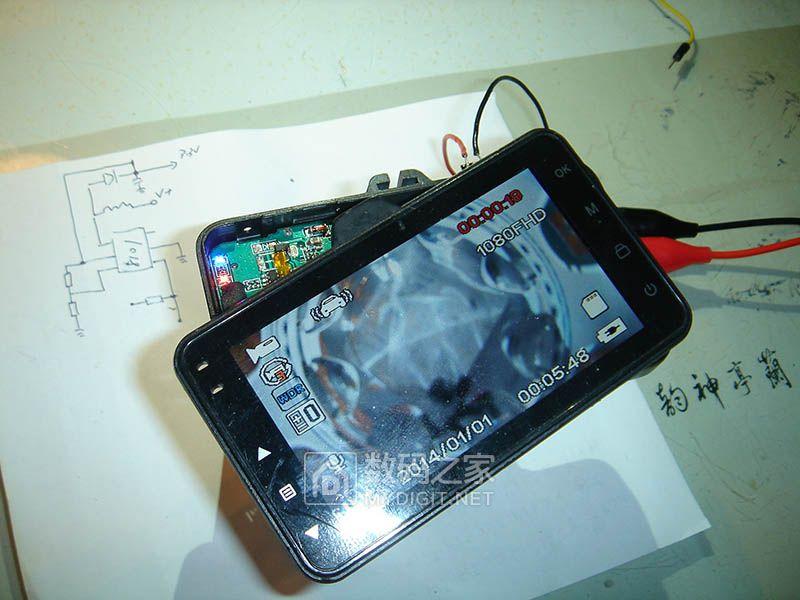

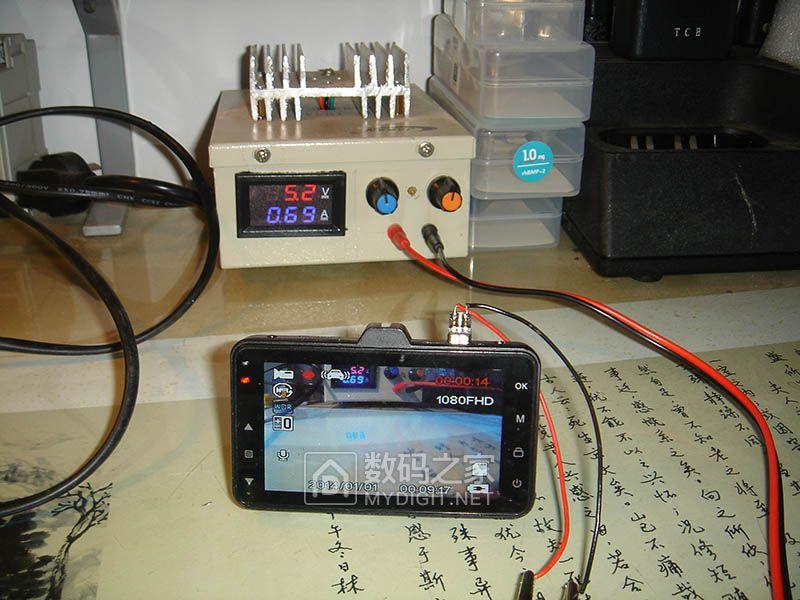

通电，成功点亮！进入录影模式

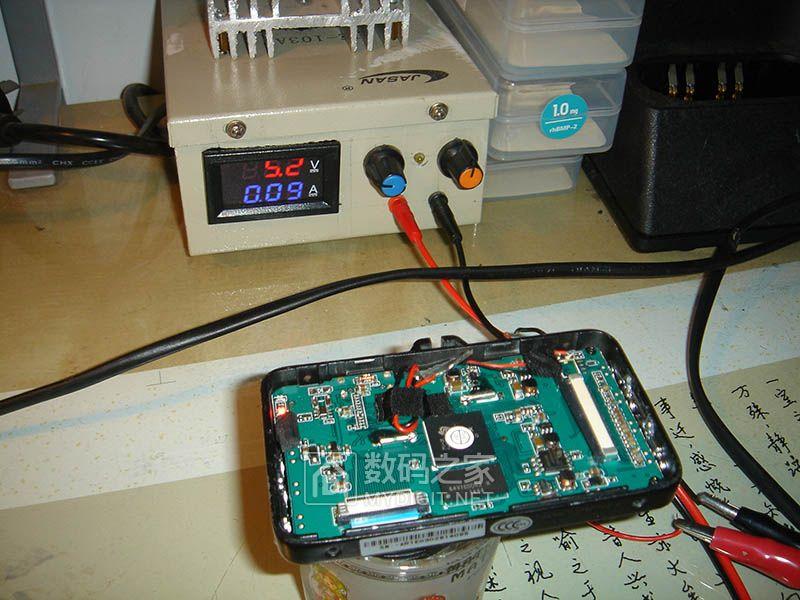

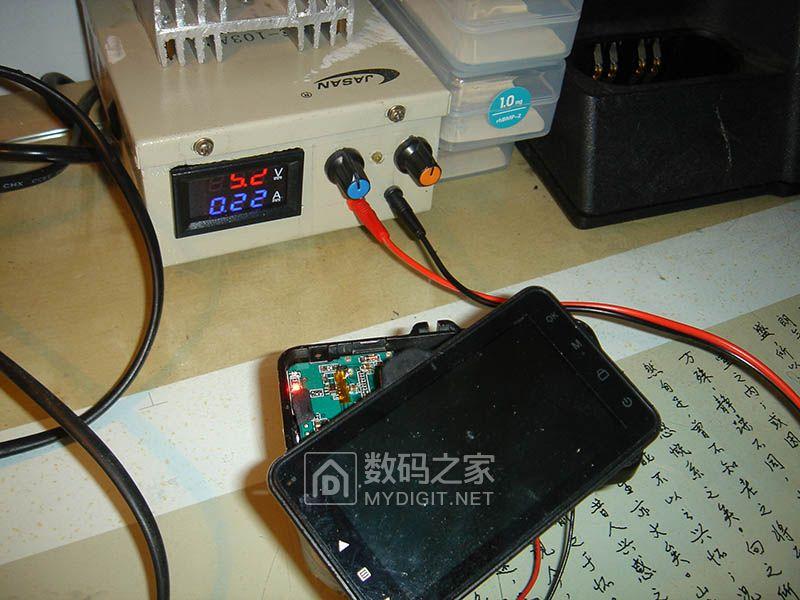

再看看静态电流，0.22A，这是正常的电池充电电流

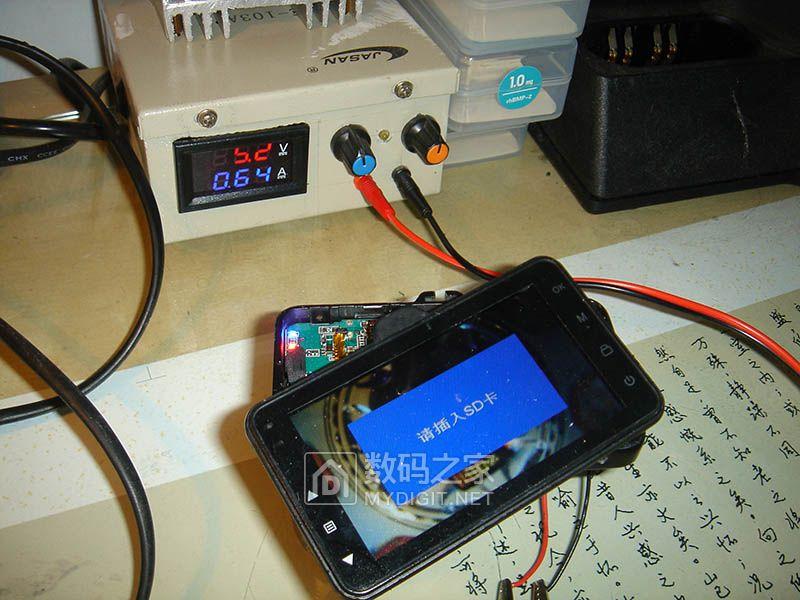

开机电流，0.64A，还是蛮大的

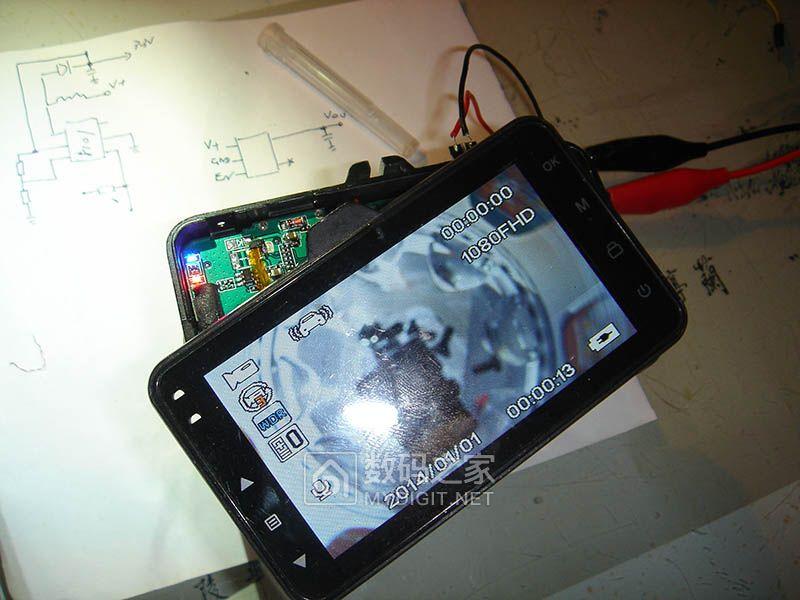

插入SD卡，录像正常
由于SPX5205-3.3是线性LDO，会不会效率较低呢

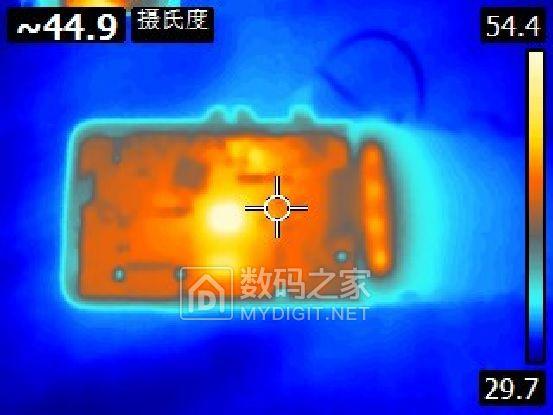

继续用热成像观察
这次左上角的热点消失了，热点位于线路板中央，也就是主控位置
主控发热，那是正常的
烤机1小时左右，记录仪工作正常，摄录正常，至此，维修完毕
出院小结：3.3VDC-DC控制芯片损坏后失控，关机后芯片自行损耗大，电池过放电后保护板自动切断电路
而芯片损耗+负载消耗电流大于充电电路供电能力，因此电池始终无法被充电。设备启动后，3.3V电流增大，供电不足导致设备反复重启
原电路无法修复，采用代换法重新构建3.3V稳压电流后供电恢复正常
出院诊断：1、启动困难
2、3.3V供电控制器损坏
治疗费用：SPX5205-3.3 ￥0.3
共计：￥0.3
谢谢观看
