觉得手机屏幕小？外接显示器不就结了？没错，外接显示设备就是最基本的解决方案，而且在智能手机的历史上还曾变得格外简单过。
智能手机与HDMI的联姻

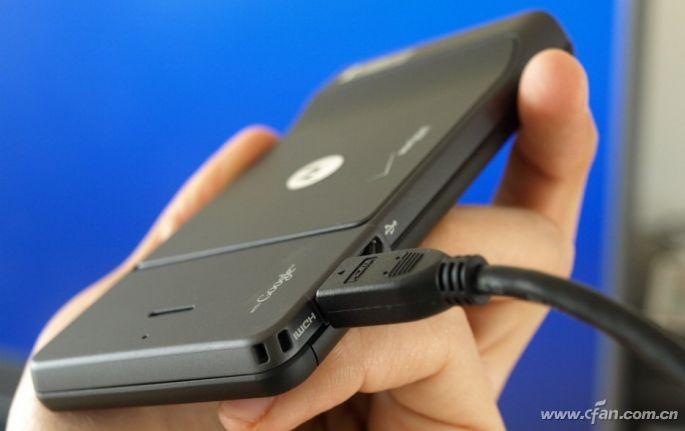

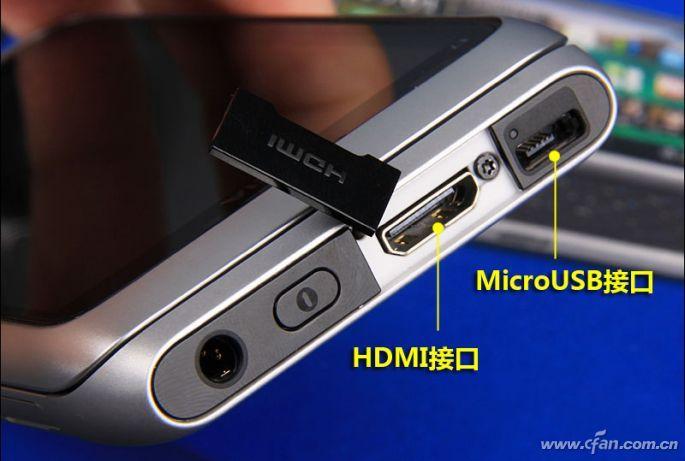

在智能手机刚刚崛起的那段时间，HDMI曾经是高端手机彰显身份的功能。比如，摩托罗拉Droid X（ME811）、Atrix 4G（MB860）、XT800+、索爱MT15i等Android手机，以及诺基亚E7和N8等塞班手机都曾标配过Micro HDMI或Mini HDMI接口（图1），可以通过HDMI线缆直接与显示器、投影机等显示设备相连（图2），将手机画面完美在更大屏幕上呈现出来。
可惜，随着智能手机以更轻更薄作为终极发展目标之后，它们的“小身板”实在没有空间再来安置用USB（用于充电和传输数据）之外的另一个HDMI接口了，哪怕它是更小的Micro或Mini规格。
MHL成功取代HDMI
既然手机无法为HDMI单独预留位置，赋予USB用于视频信号传输的功能就是最佳解决方案。于是，寄生于智能手机标准Micro USB接口上的“MHL”（移动高清连接，Mobile High-Definition Link）技术孕育而生。

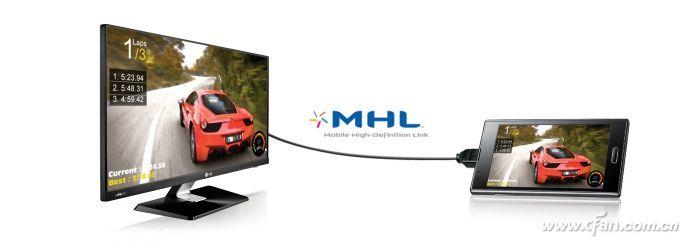

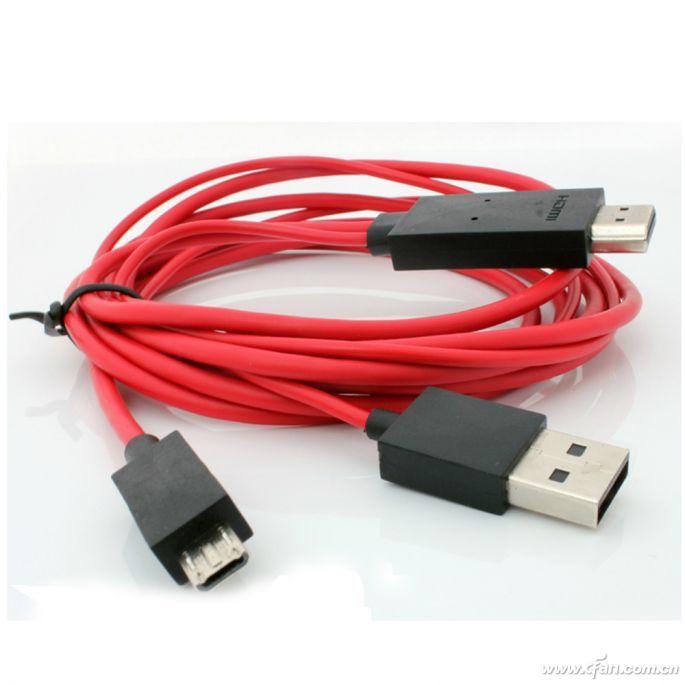

简单来说，MHL是一种可让智能手机或其他移动设备与电视、显示器及其他显示设备相连的物理接口，我们可以将其理解为做成Micro USB接口模样的HDMI，它可以同时传输视频和音频，一根线搞定（图3）。和HDMI相比，MHL最大特色是采用了一拖二的线缆设计（图4），在传输音视频的同时还能用于充电。
早期的MHL技术只能传输1080P画面，而且充电功率较低，用连接显示器的MHL手机玩游戏时，耗电量始终在充电量之上，所以依旧存在越玩电量越低的尴尬。好消息是，MHL在2014年升级到了3.0标准，可以借助5个针脚的Micro USB接口实现4K超高清输出（2160P/30fps），支持更宽的色域、杜比TrueHD、DTS-HD等音效，通过改进的远程控制协议还能支持键盘、鼠标、触摸屏等外设，同时充电功率也提升到了10W（5V/2A），在可显示更清晰画面的同时确保了电量不会越玩越少。
扩展阅读
针对最新的USBType-C，MHL联盟还推出了支持USB Type-C规范的MHLAlternate Mode（Alt Mode）标准，我们可以将它理解为MHL3.0的一个补充协议，最大特色是可以告别一拖二的线缆，通过1个USB Type-C接口就能同时实现视频、音频和充电（使用USB PD协议）。
手机MHL功能怎么玩

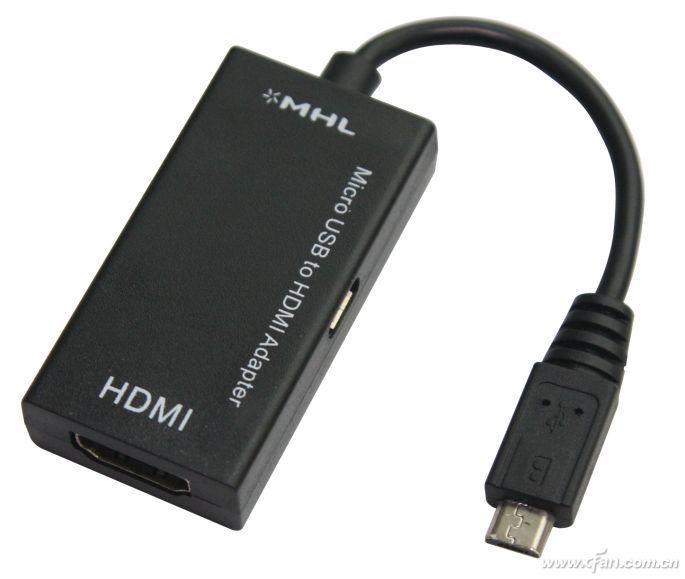

如今很多新款显示器、液晶电视和投影机都标配支持MHL功能的接口（特殊的HDMI），对于这些新款显示设备，智能手机只需一根MHL线缆就能与其连接并传输影音信号（图5）。如果显示设备不支持MHL，我们就需要另配一款“MHL转HDMI适配器”，这个适配器里面有芯片，作用是把MHL信号转换为HDMI信号再通过HDMI线缆输出到显示设备上（图6）。

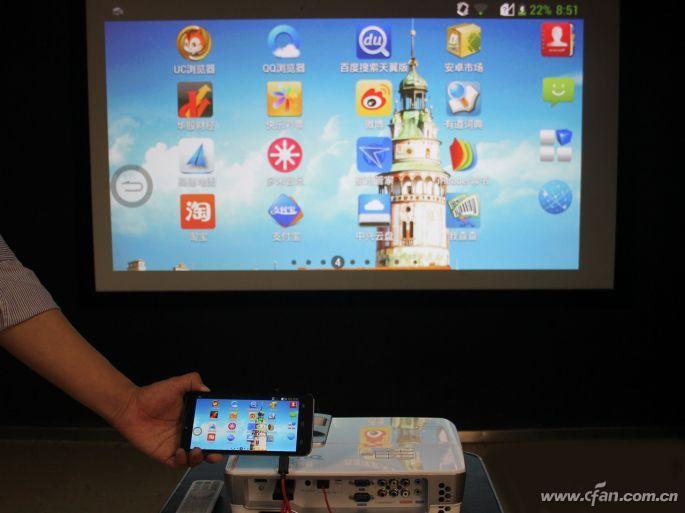

手机与支持MHL的投影机相连，本图来自ZOL
由于是通过有线的形式进行信号传输，所以MHL的体验效果和HDMI输出相近，可完美无延迟地将手机画面在显示设备的屏幕上播放出来，对显示效果要求苛刻的玩家而言，MHL无疑是最佳之选。
MHL出师未捷身先死
虽然MHL万般美好，但现实情况却格外残酷。在智能手机领域，支持最新MHL3.0的Android手机仅限索尼Xperia Z2、努比亚Z7和乐视超级手机1 Pro等寥寥数款。你没有看错，MHL已经成为了“古董机”的代名词，从2015年下半年开始，几乎所有的Android手机都放弃了对这一功能的支持，诠释了“出师未捷身先死”的定义。
小提示

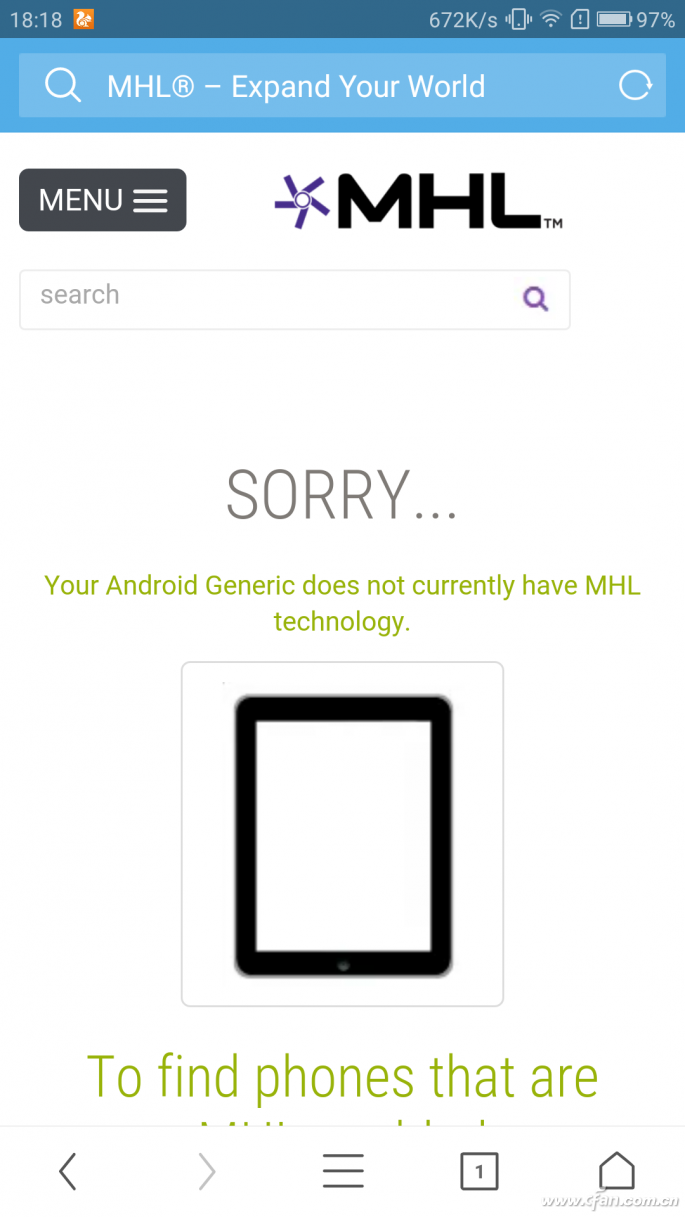

如果你想了解自己的手机是否支持MHL，可用手机扫描http://www.mhltech.org/网站最下面的二维码，测试手机与MHL的兼容性（图8）。
那么，为什么如此出众的视频输出技术落得了如此下场？
原因很简单，MHL成本高，而且现在无线显示技术也正在变得愈加完美。先来看看成本，以支持MHL3.0的努比亚Z7为例，该手机通过矽映官方提供的SiI8620和Si6031 MHL 3.0芯片组实现了4K分辨率视频和高速数据通道的标准，额外的芯片自然就意味着更高的研发、调试和物料成本。至于可以替代MHL的无线显示技术，我们则会在后面的章节中详细介绍。
MHL不是唯一的有线传输方式
问题来了，如果你的新款Android手机并不支持MHL，但你却非常需要有线传输的稳定性和超低的信号延迟又该怎么办？

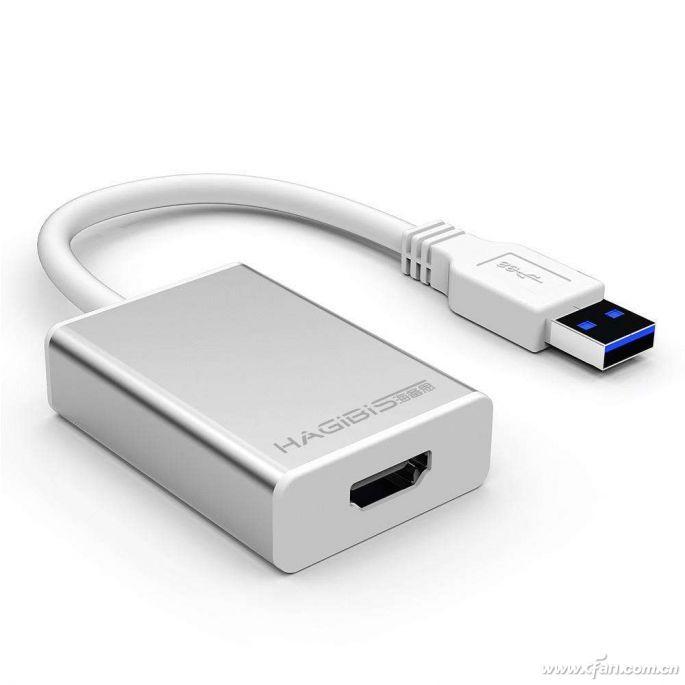

在回答这个问题之前，我们不妨回顾一下没有配备HDMI、VGA等视频接口的超轻薄笔记本们是如何解决的：通过USB转HDMI的“USB外置显卡”（图9），获得与显示设备连接和影音信号的传递。既然笔记本可以，Android手机为什么不成？

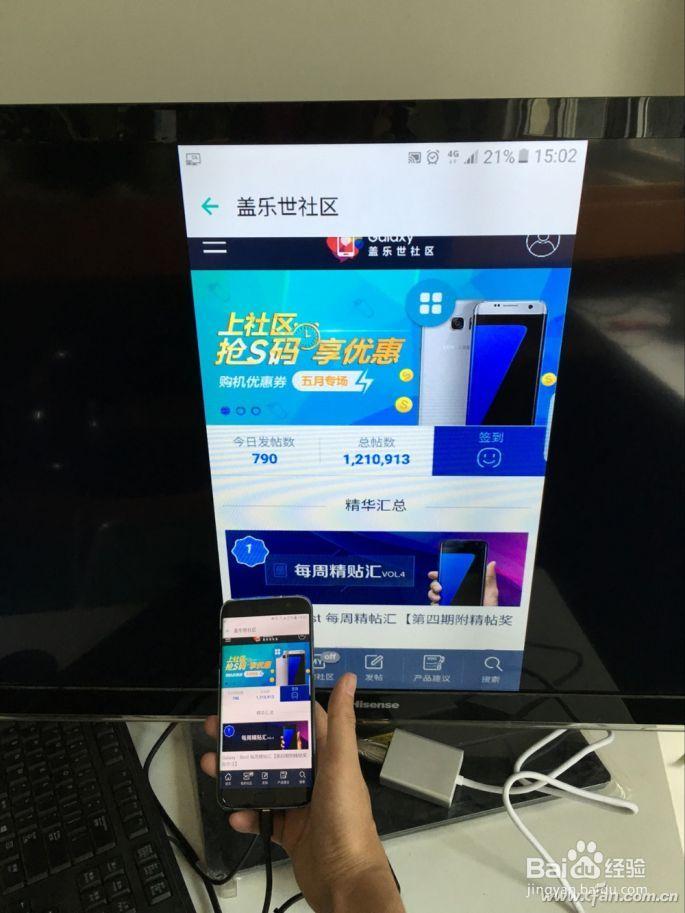

有网友通过三星Galaxy S7 Edge进行了实际测试，结果是Android手机也能通过USB外置显卡与显示设备进行影音信号的传输（图10）。原理很简单，以S7 Edge为代表的所有新款Android手机都支持OTG功能，从而可以与USB外置显卡相连。

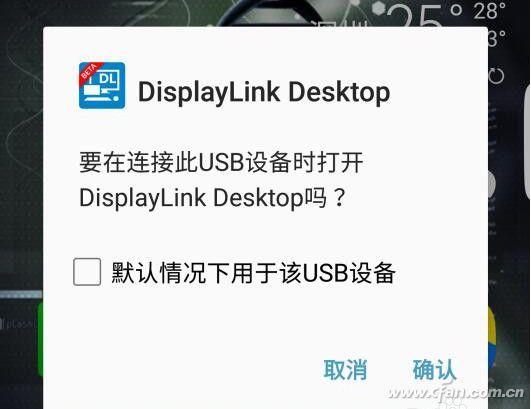

如今USB外置显卡大都采用了DisplayLink的解码芯片，而DisplayLink也针对Android系统推出了相关的驱动程序（需要根据Android系统版本下载安装对应的apk安装包格式的驱动程序）。Android手机只需通过OTG转接器与USB外置显卡相连，在通过HDMI线缆与显示设备相连，安装驱动程序后就能获得类似MHL的体验了（图11）。
让PC屏幕为我所用
如果你想通过USB有线连接的形式，将手机画面在PC（包括台式机显示器和笔记本LCD）屏幕上显示出来，则可借助MirrorOp软件（下载地址：http://www.mirrorop.com）加以实现。该软件分为Android的发送端APP和接收端APP，以及Windows的发送端exe和接收端exe，此次我们需要在手机上安装MirrorOp发送端APP（具体名为Sender），并在PC上安装MirrorOp的接收端exe（具体名为MirrorOpReceiver）。

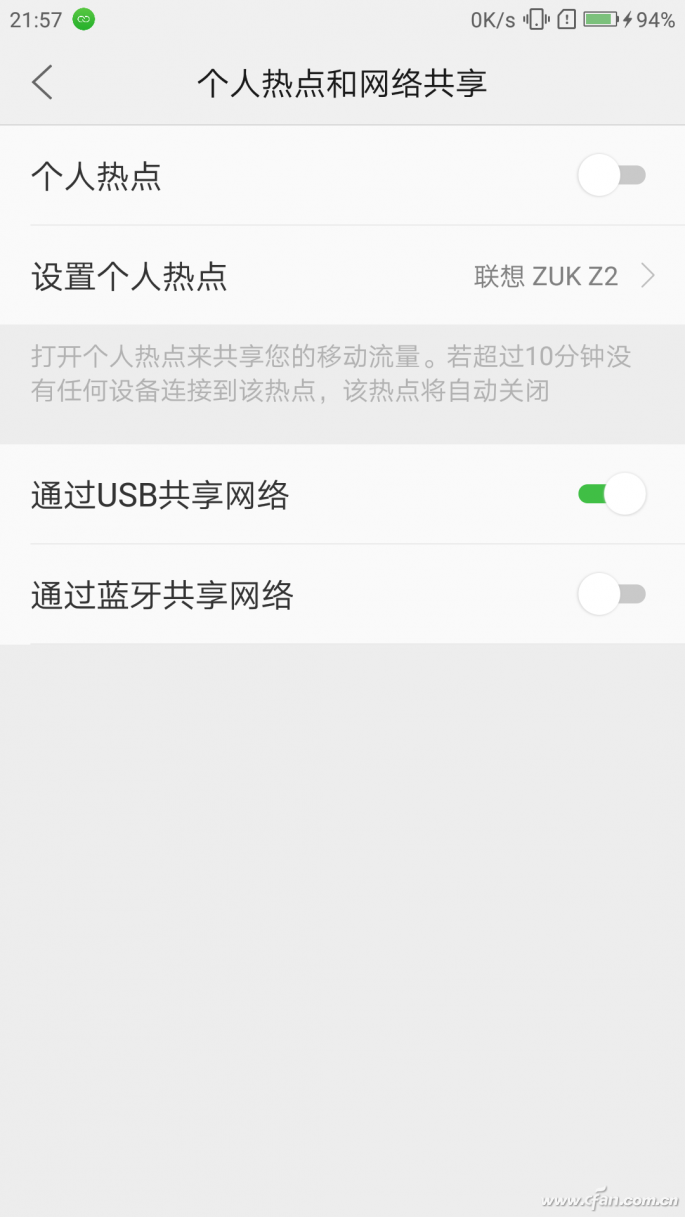

以联想ZUK Z2手机和安装Windows 10系统的笔记本为例，首先在笔记本上运行MirrorOp Receiver，然后使用USB线让手机与笔记本相连，进入手机设置找到并打开“通过USB共享网络”（图12），然后再手机端运行Sender。

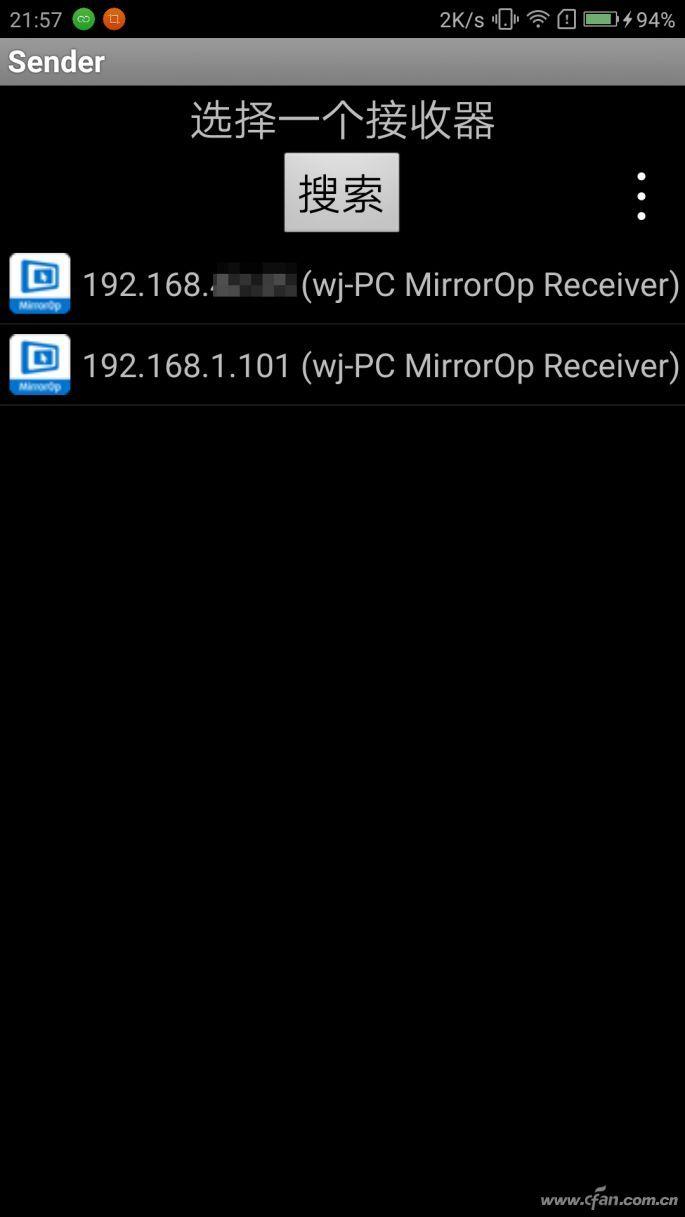

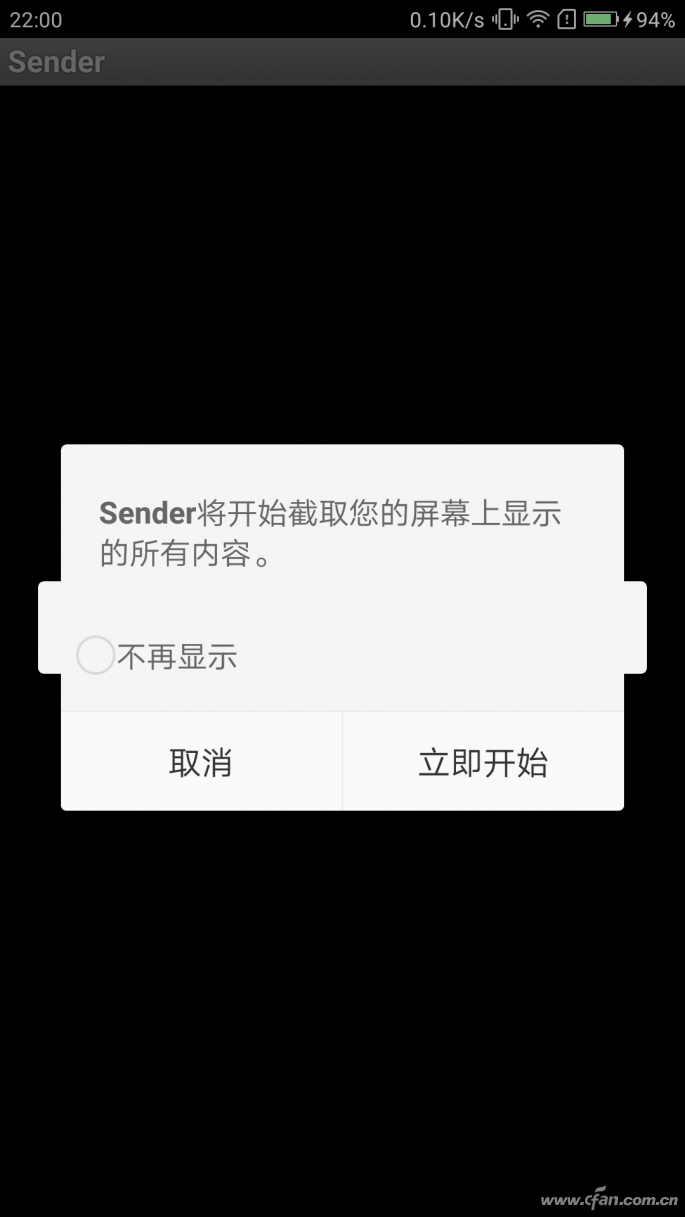

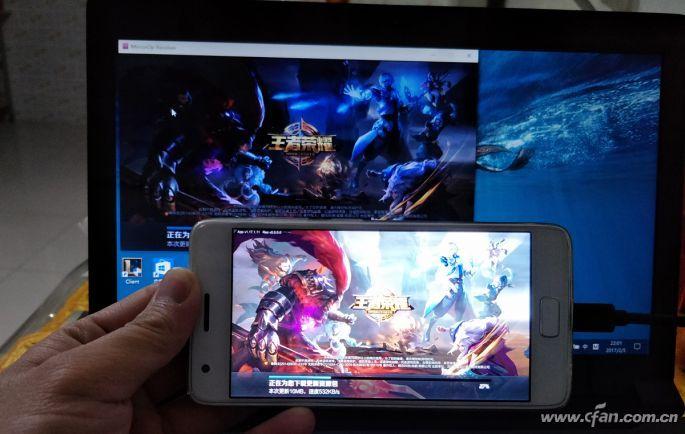

Sender会自动搜索出2个可供连接的显示设备，分别对应Wi-Fi无线和USB相连的有线网络环境（图13）。由于此次我们的目的是无延迟的有线画面输出，所以要选择USB对应的选项。此时会弹出一个Sender需要使用录制屏幕的权限提示（图14），允许并点击立即开始后手机的画面就能同步在笔记本的屏幕上显示出来了（图15）。
经过笔者的实际体验，通过MirrorOp进行USB的有线画面传输可以做到类似HDMI或MHL的低延迟效果，非常适合同步显示游戏。需要注意的是，这种连接方式的声音则是由手机扬声器发出来，笔记本只能同步手机屏幕的内容。
小提示

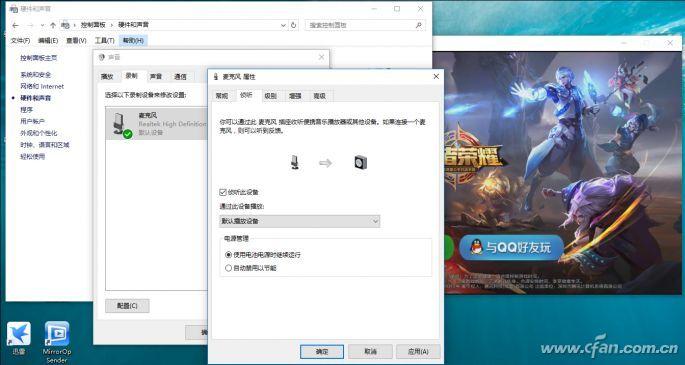

如果你想让声音也从笔记本的扬声器中传递出来，可以尝试使用双3.5mm插头的音频线，一边连接手机的耳机孔，一边插入笔记本的MIC孔。接下来依次进入“控制面板→声音→录制→麦克风”，在“侦听”选项卡中勾选“侦听此设备”，点击确定后笔记本扬声器就能同步听到声音了（图16）。如果你的笔记本采用的是耳机MIC二合一的音频接口，上述操作可能会无效。
