继续对CH554T板子进行评测，本次测试单片机的硬件SPI接口，社区已经有网友通过软件模拟驱动Nokia5110液晶

本次使用硬件接口来实现。

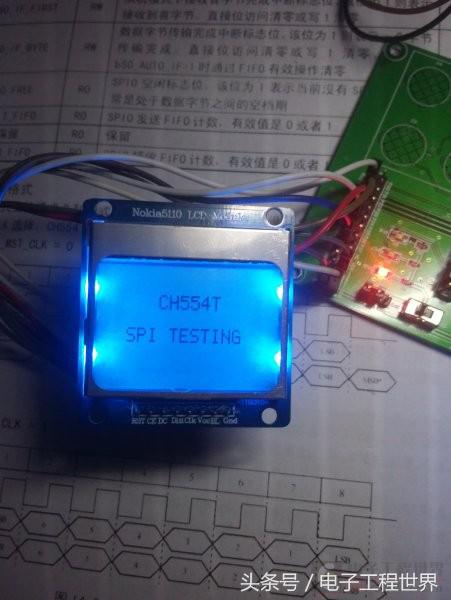

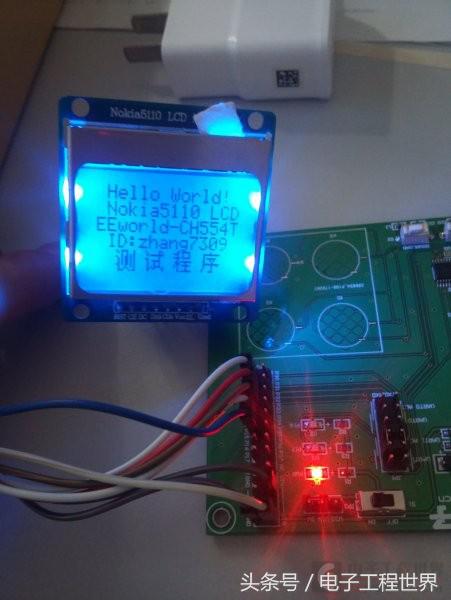

调试硬件SPI前先用软件模拟实现显示，先上两张软件驱动显示效果，使用接口为P1.1-P1.5。

硬件连接如下：

SCLK = P1^5;

SDIN = P1^4;

LCD_DC = P1^3;

LCD_CE = P1^2;

LCD_RST = P1^1;

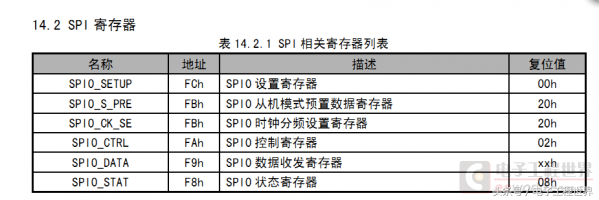

下面进如正题，通过硬件SPI接口来实现，首先需要对SPI接口相关寄存器进行配置；

包括时钟、主从模式、引脚配置等

厂家提供的例程中为我们定义好了基本的配置，可以直接使用。

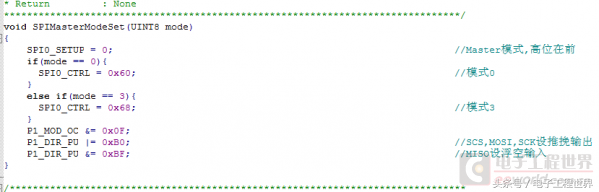

SPI设置函数（例程已给出，可以直接用）

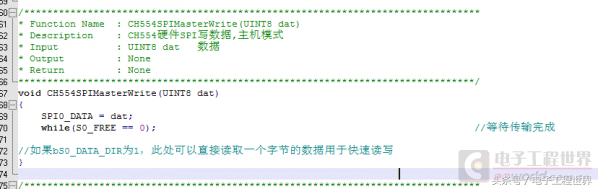

主机模式，发送数据函数

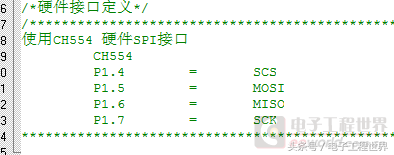

硬件SPI使用的引脚情况如下：

P14-P17，因只用主发送，所以实际P16没有使用

因为Nokia5110液晶接口原因还需要用到两个接口RST和DC（复位端口与数据/命令选择端口）

测试中使用了P11、P13（自定义，可以根据需要

此内容由EEWORLD论坛网友zhang7309原创，如需转载或用于商业用途需征得作者同意并注明出处

修改）；实际使用的也是5个IO（P11、P13、P14、P15、P17）

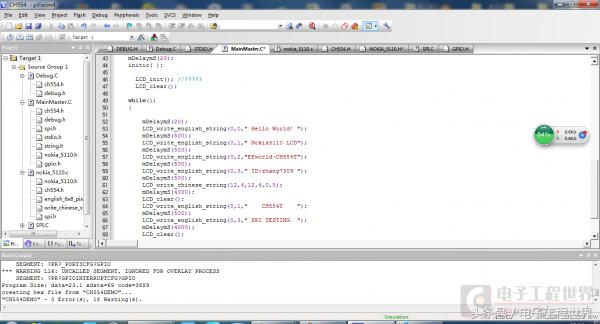

程序及编译界面

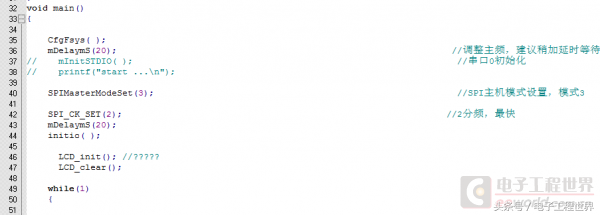

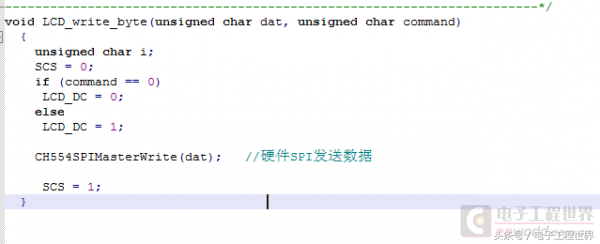

液晶驱动程序中可直接调用硬件SPI发送数据函数，

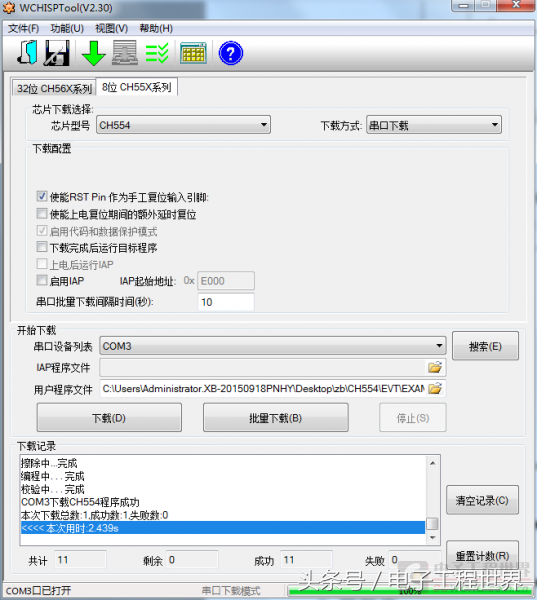

程序下载界面

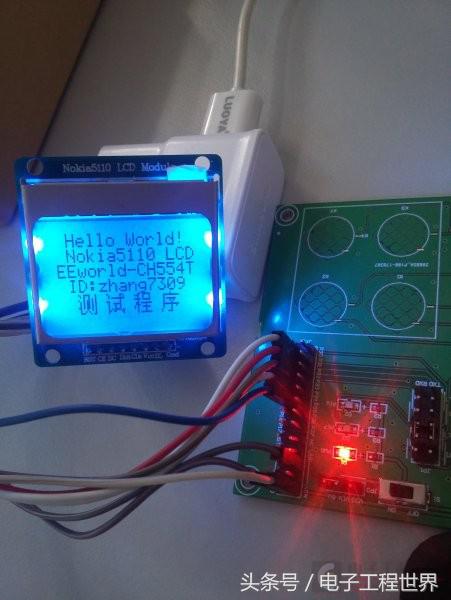

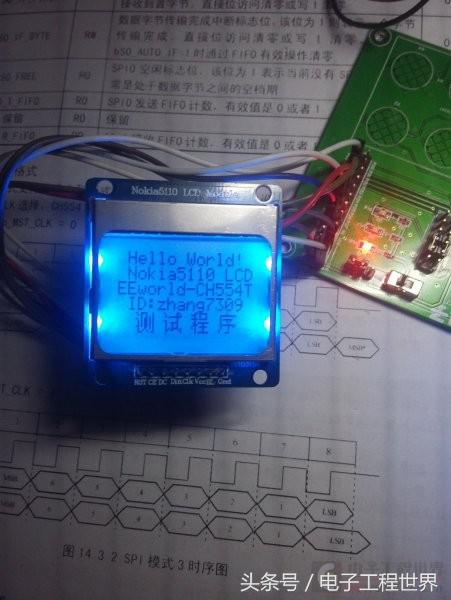

显示效果

小结：SPI使用比较方便，厂家提供了相关配置函数可以直接调用；对于驱动5110液晶模块与软件模拟驱动相比，硬件SPI可以设置数据发送速率（通过设置分频实现）；当然软件模拟SPI其用到的IO口相对更灵活。
