窥探4.75mm的奥秘 vivo X5Max全方位拆机图赏

 人阅读 | 作者xiaofeng | 时间:2023-12-14 09:20

在智能手机爆炸性发展的年代,超薄已经不是安全套和卫生巾的专利。Vivo正式发布旗下X系列新品:vivo X5 Max,以惊人的4.75毫米打破手机厚度记录,成为目前全宇宙最纤薄的智能手机。相信也有不少同学对这款手机的内部构造产生了极大的兴趣,我也是其中的一位,于是我们拿来了vivo X5Max,用螺丝刀来窥探这4.75mm的奥秘。

手机背部为三段式设计,上下两段为塑料,中间为金属材质,拆机之前需要先取出卡托

从顶部的3.5mm耳机接口和底部的USB接口入手,慢慢地把上下两块塑料挡板撬开,记住,撬开的时候不能太用力

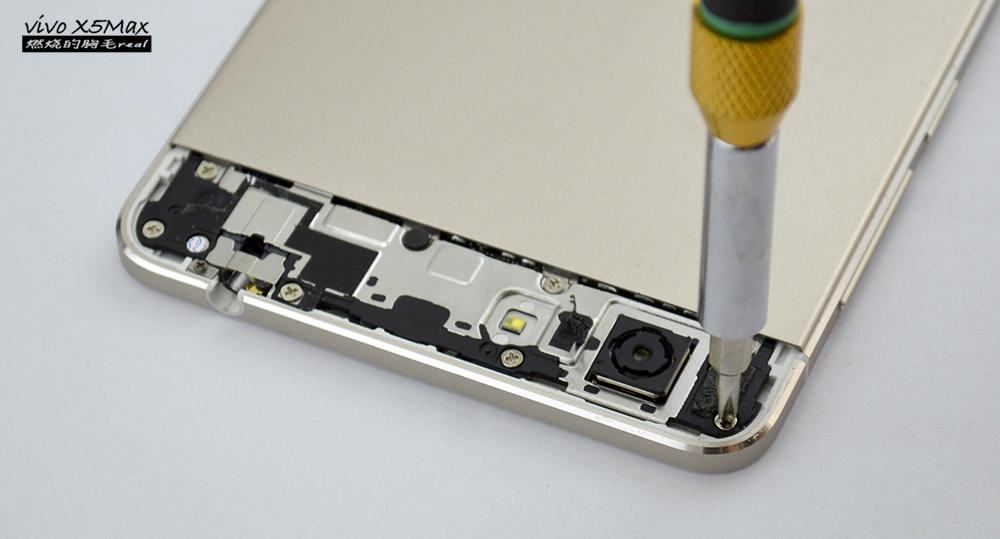

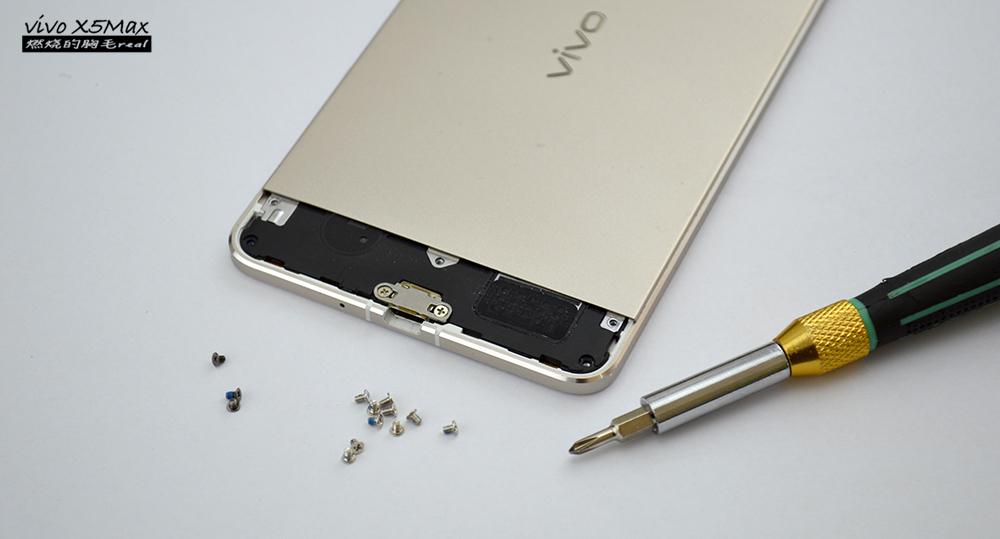

完全去除两块塑料挡板之后,就能看到我们熟悉的螺丝。固定vivo X5max的螺丝全部为十字螺丝,但大小并不一样

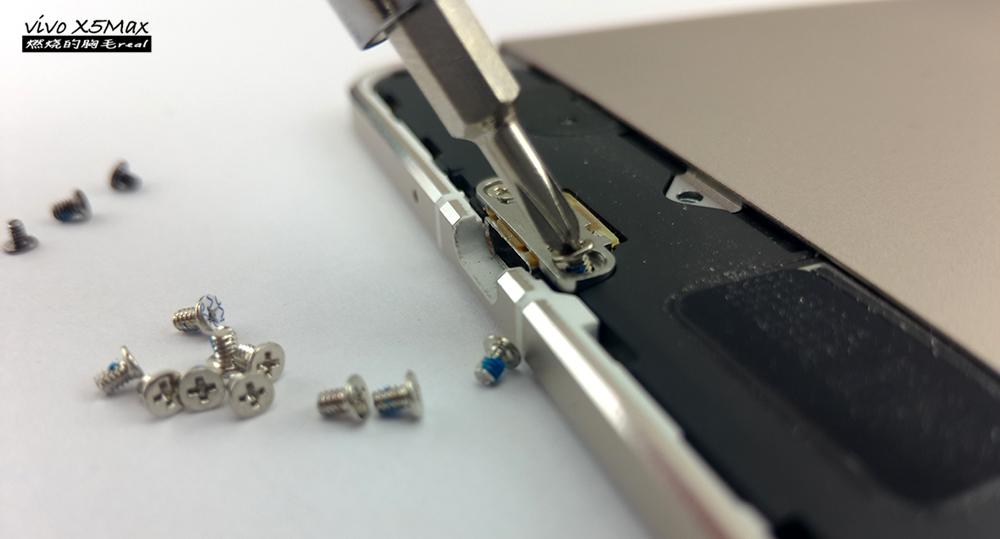

松开两端的所有螺丝

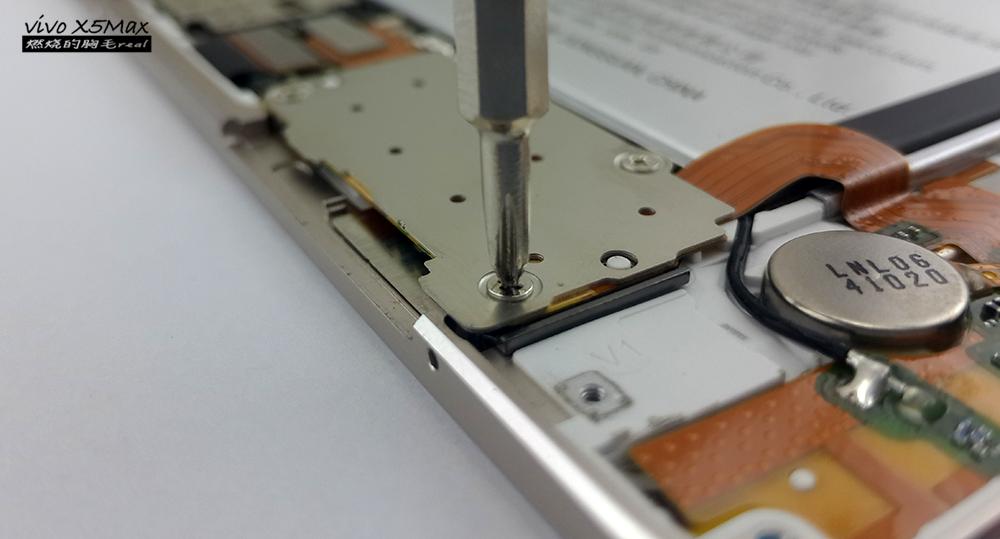

USB接口上有一块小小的金属固定板,写下来之后需要妥善保管

金属后盖上有一块小的保护盖,并用螺丝固定,先要把它卸下

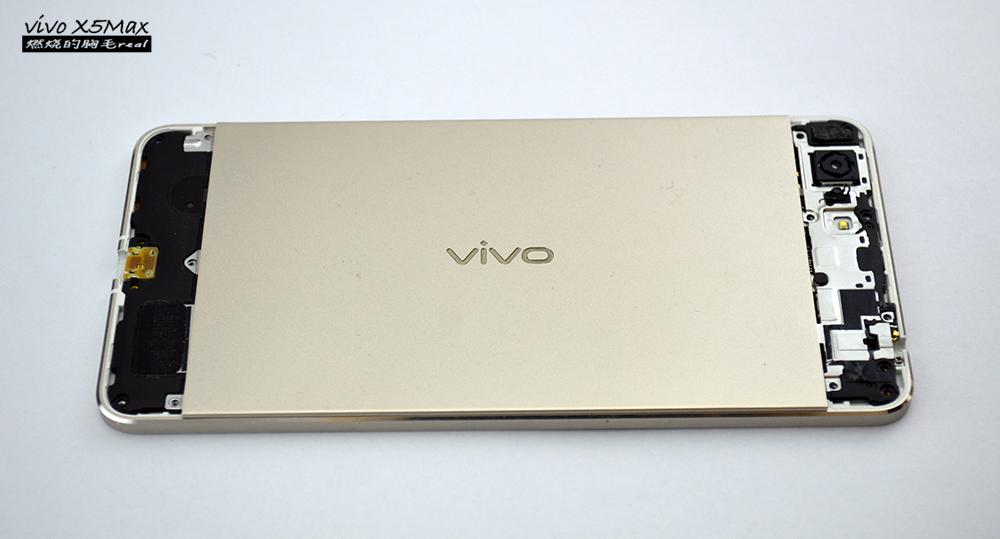

接下来把金属后盖拆下,它同样使用的是卡扣的方式固定在机身上,把金属后盖用力往摄像头方向推,即可轻松打开

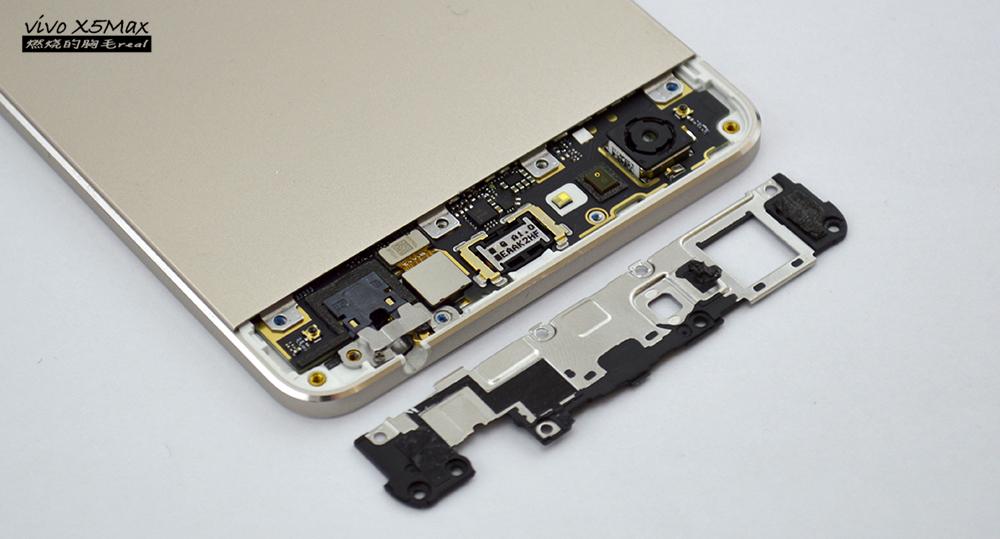

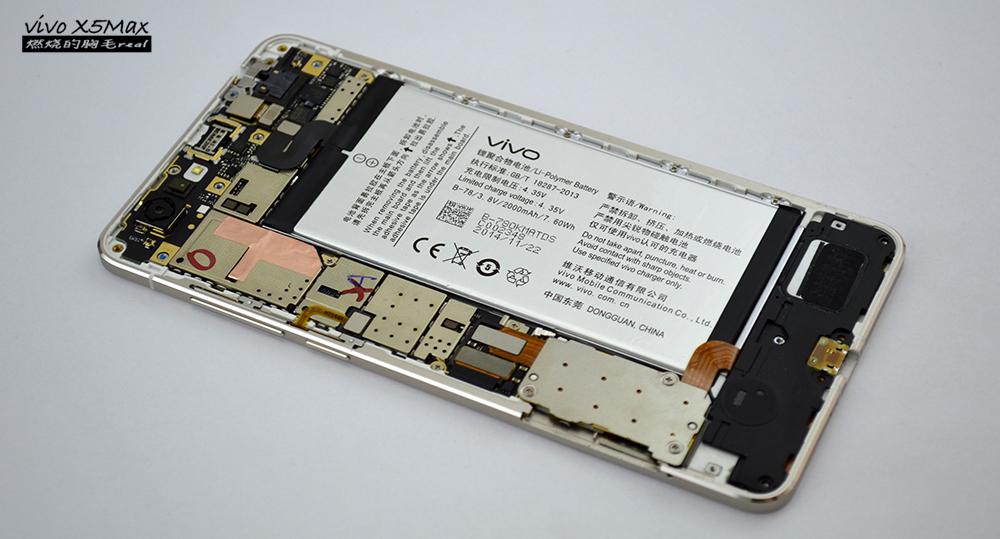

随后我们就可以看到“L”型的主板和超薄的电池,容量为2000mAh

机身底部有扬声器、麦克风、USB接口、射频天线、卡槽和振动器等,它们共用同一条排线

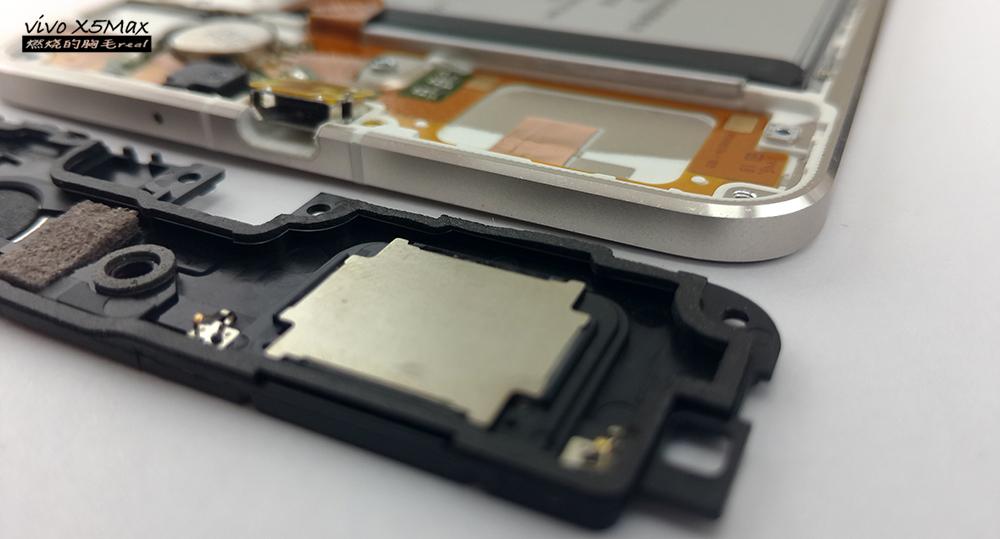

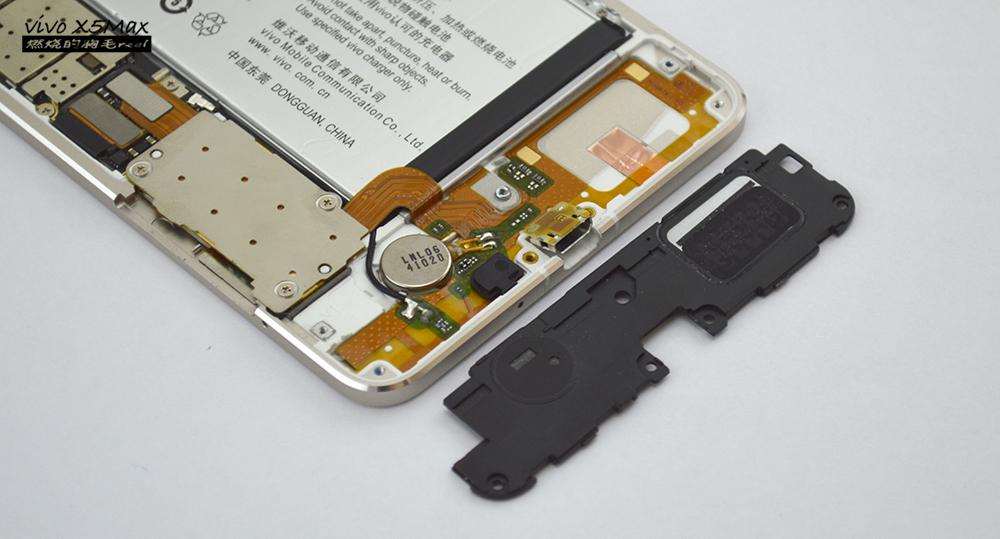

这是我见过最薄的扬声器box,没有之一

这是最关键的一步,是拆机的第一步,也是人类的一大步,没错,就是断开电源,把电池排线断开即可

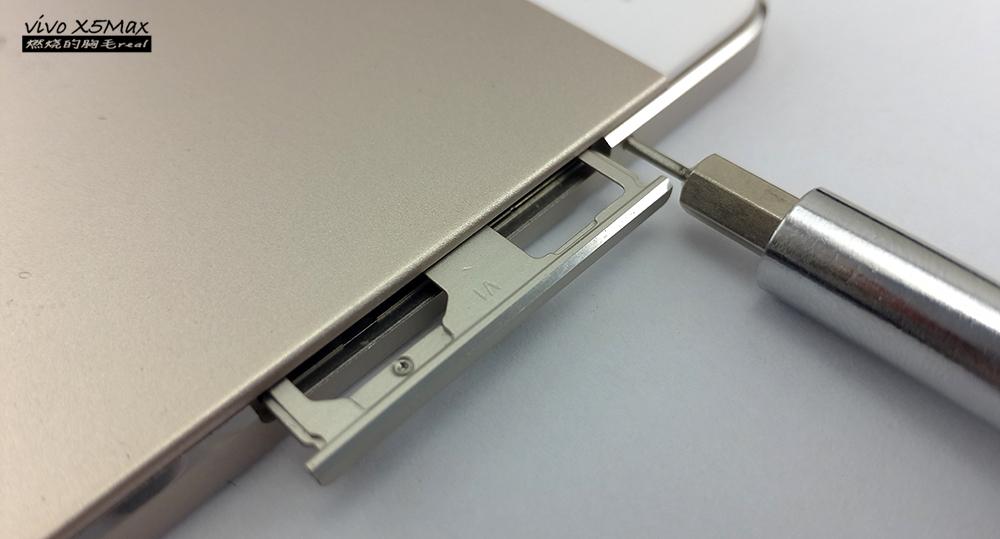

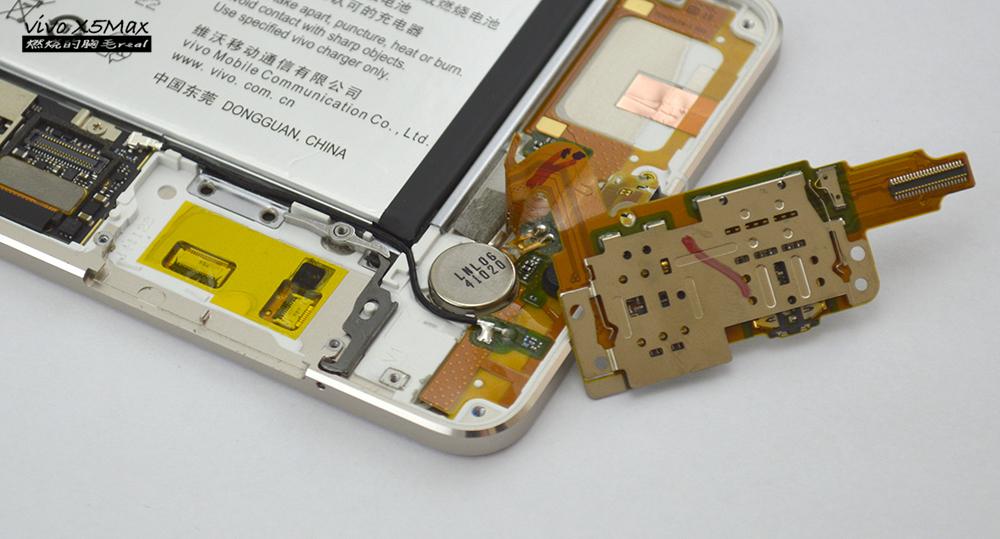

接下来我们拆卸卡槽,卡槽上有三颗螺丝固定,拆卸以后撬开排线即可。

卡1位置支持micro-SIM卡,卡2的位置支持Nano-SIM或者TF卡(属于混合型卡槽)

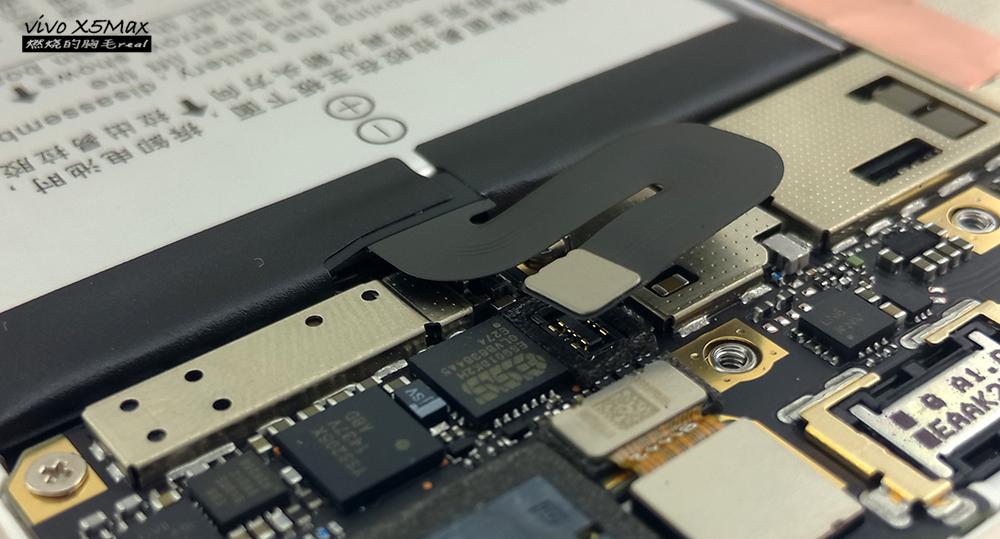

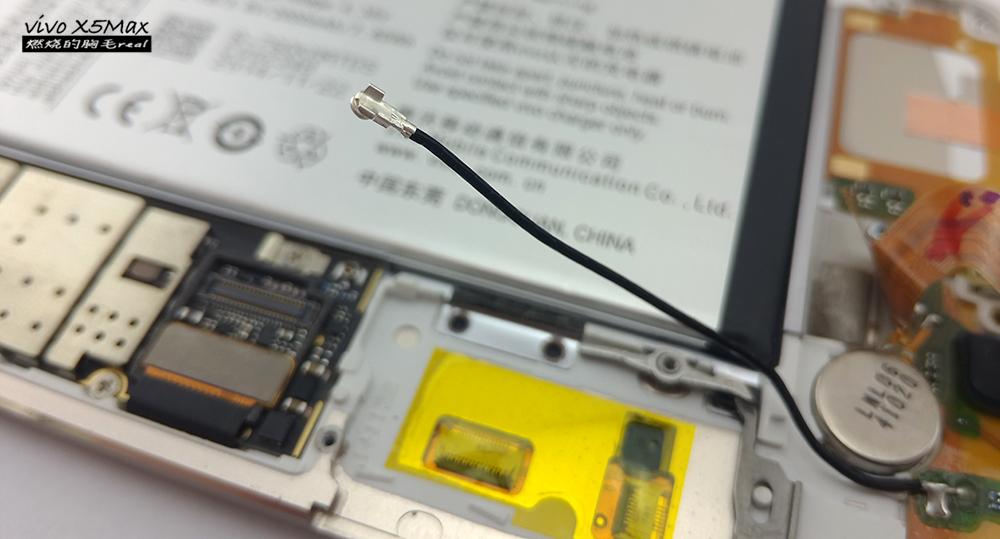

把排线和射频天线断开之后,然后再慢慢私下西部整一条巨大的“排线”

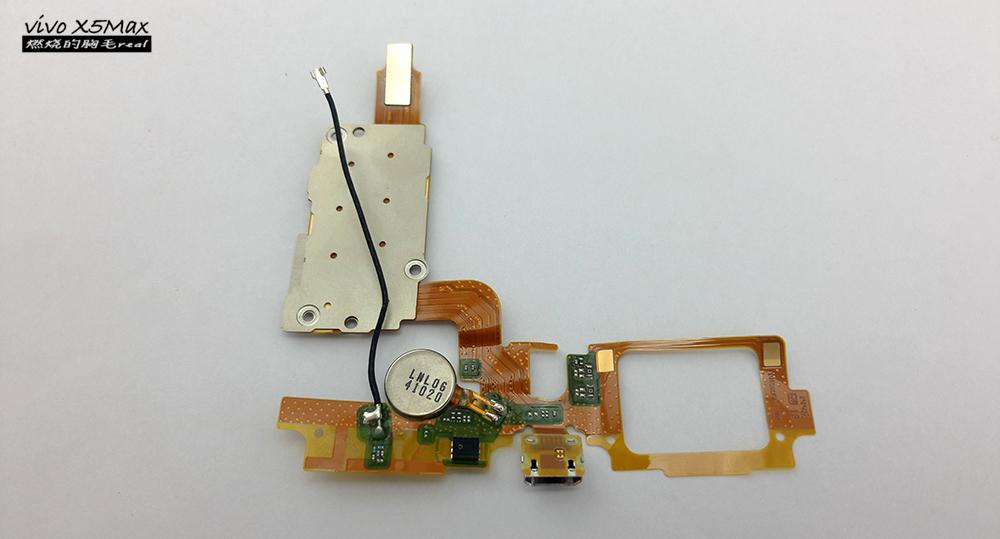

按照普通的手机结构,下面这一条“排线”应该就是我们平时常见的底部小板,vivo把它做成了一条高度集成的排线,在工业设计上来看必须得点32.5个赞

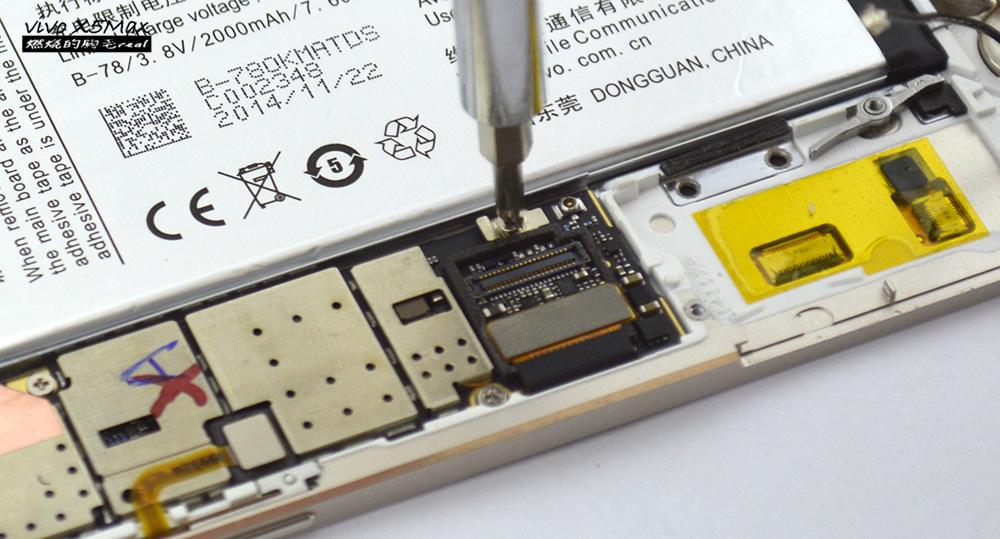

松开固定主板的螺丝

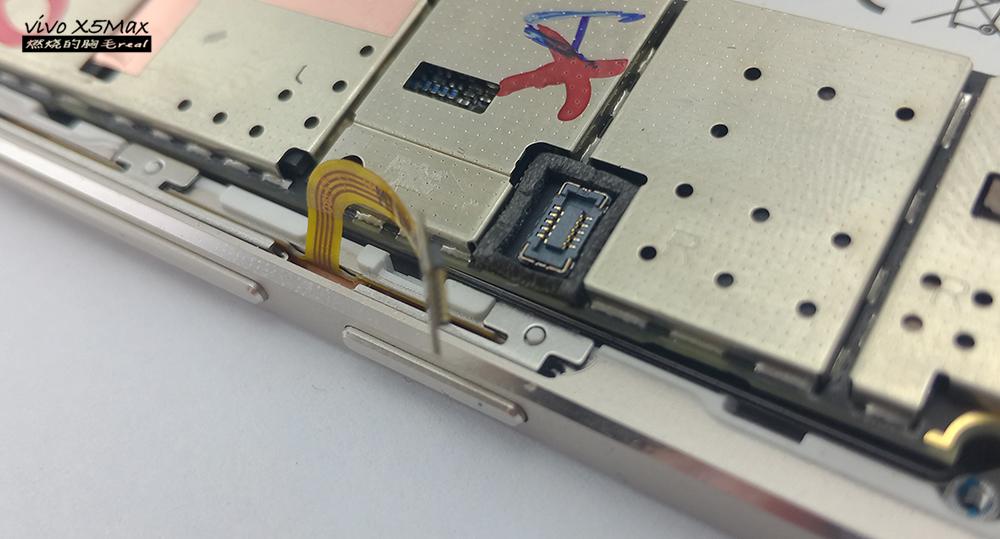

断开侧方按键排线

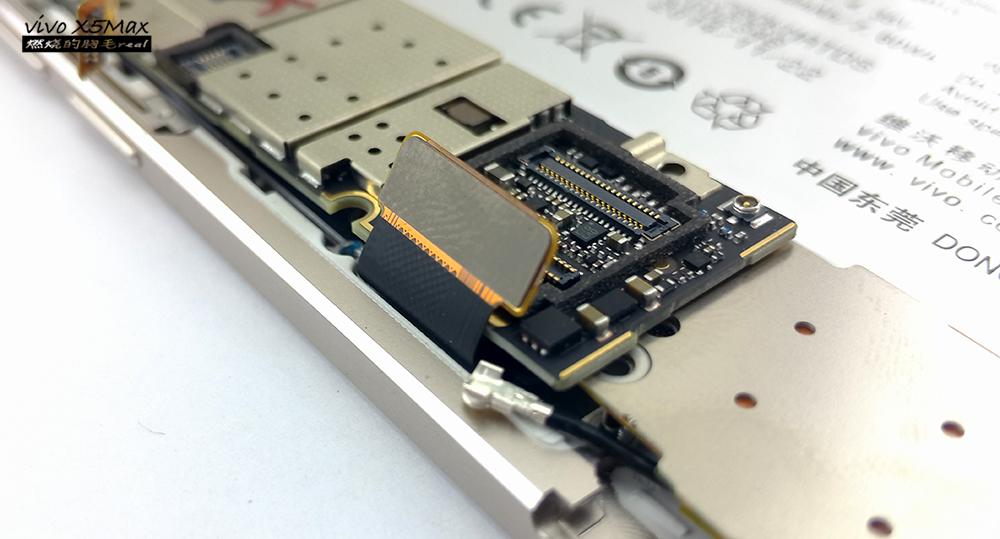

屏幕排线

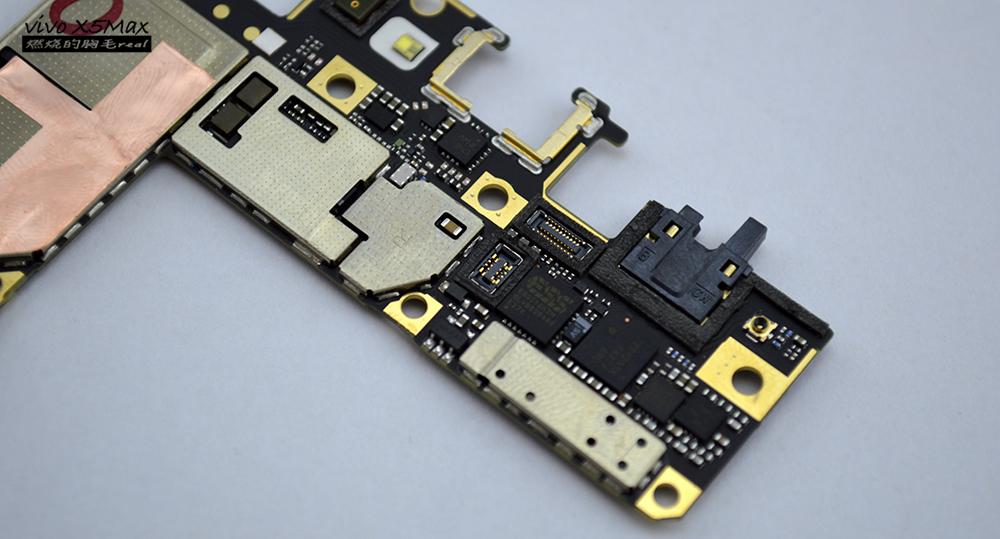

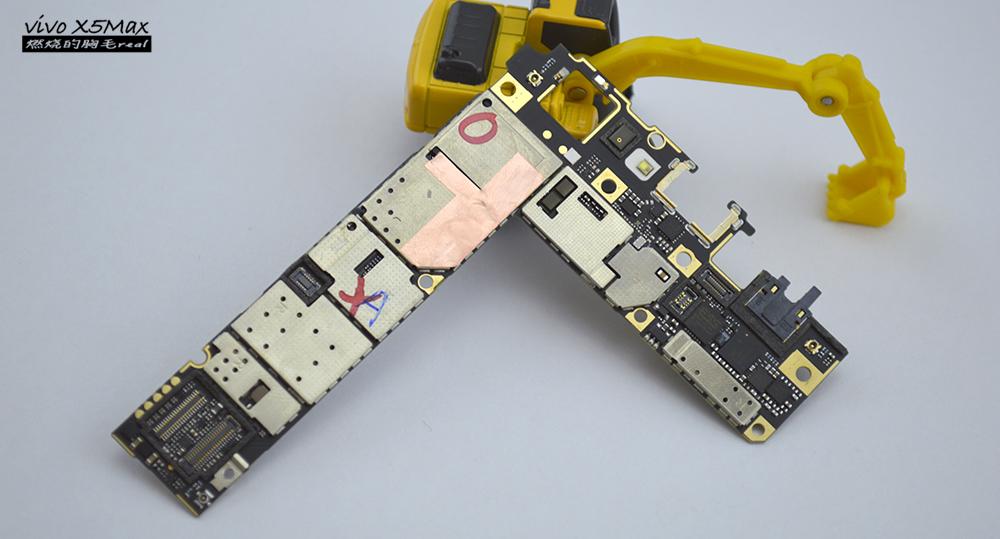

把所有螺丝和所有排线卸下之后,我们就可以取下这块“L”型的主板,能看出上面集成度相当高,金属屏蔽罩都是焊接上去的,小朋友千万不要乱拆哦,呵呵哒

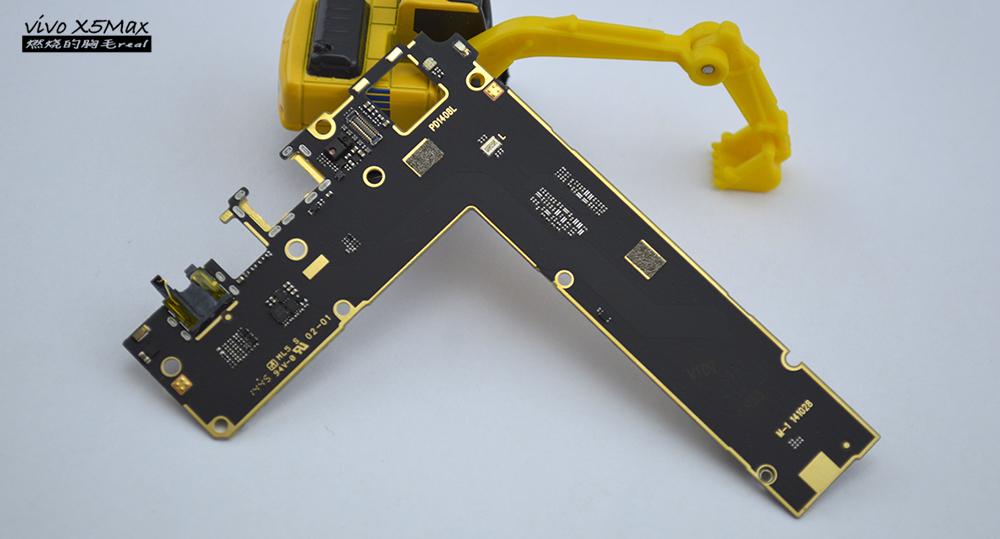

vivo X5Max 采用了单面临界布板设计,所以在主板背面几乎看不到有什么元件。

其芯片单面板占比到了恐怖的90%以上,即vivo将该主板上786个元器件中的700多个设计到了主板的其中一面,从而达到了单位面积内主板布局的极限最大值。

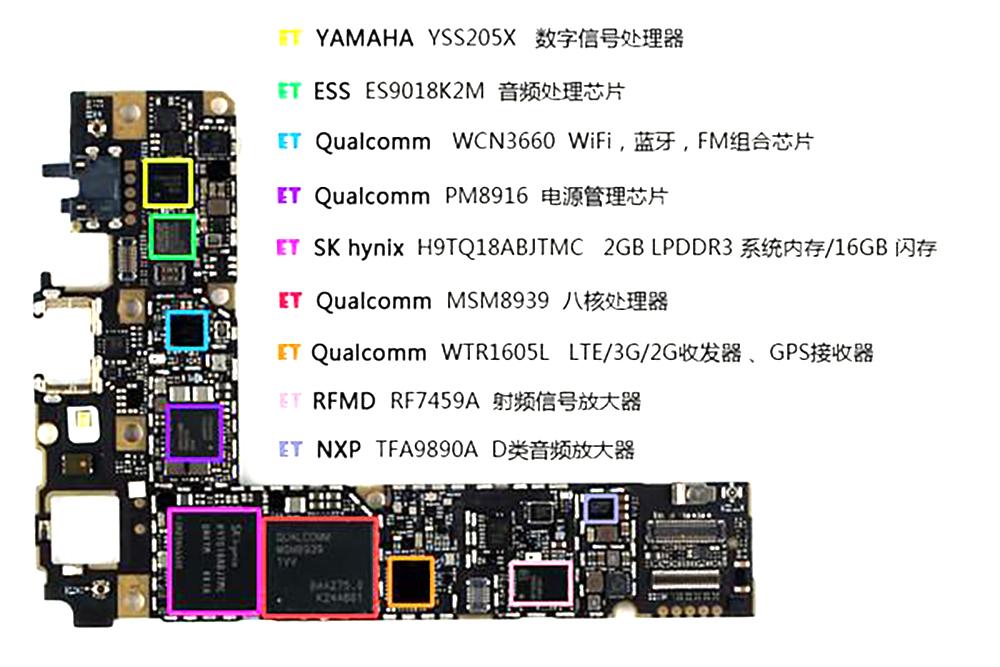

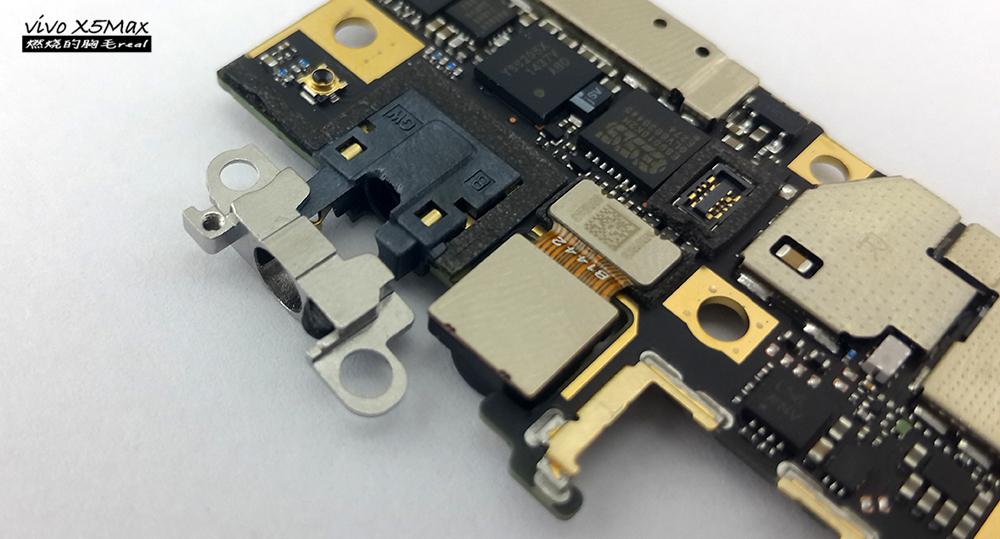

vivo X5Max引以为傲的音频芯片,ES9018K2M数模转换芯片,这颗芯片相信大家都不会陌生了,vivo曾在X3、Xplay3S都有使用,可以说是用在手机上性能最强的数模转换芯片。

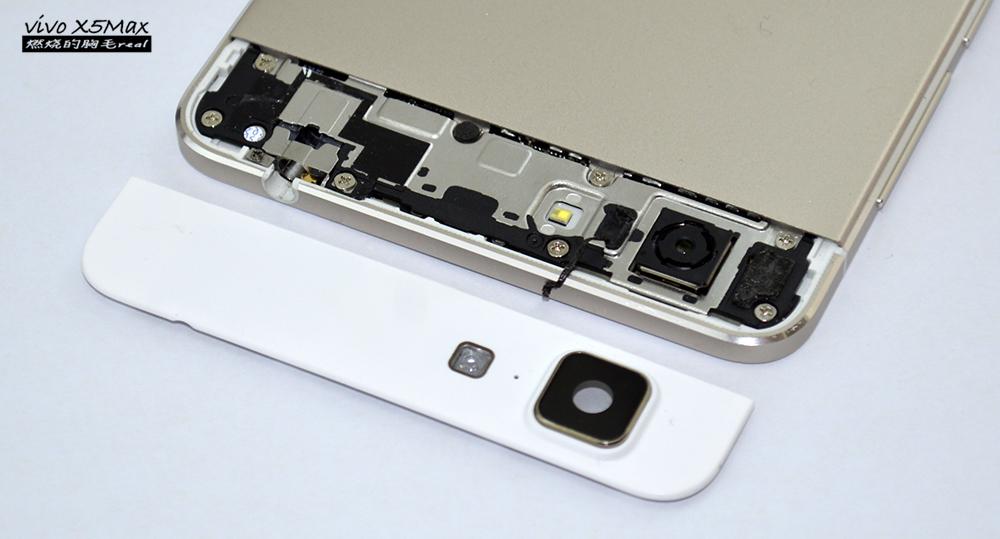

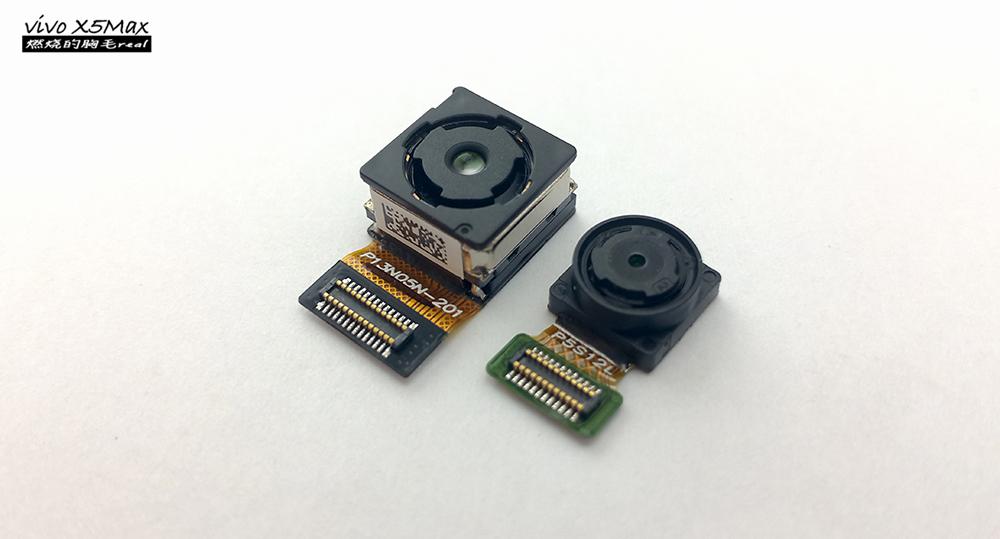

后置摄像头1300万像素,光圈F/2.0,采用索尼IMX214第二代堆栈式传感器;前置摄像头500万像素,光圈F/2.4。并非太出色,同时也是因为这颗后置摄像头,让vivo X5max的背部并不平整。

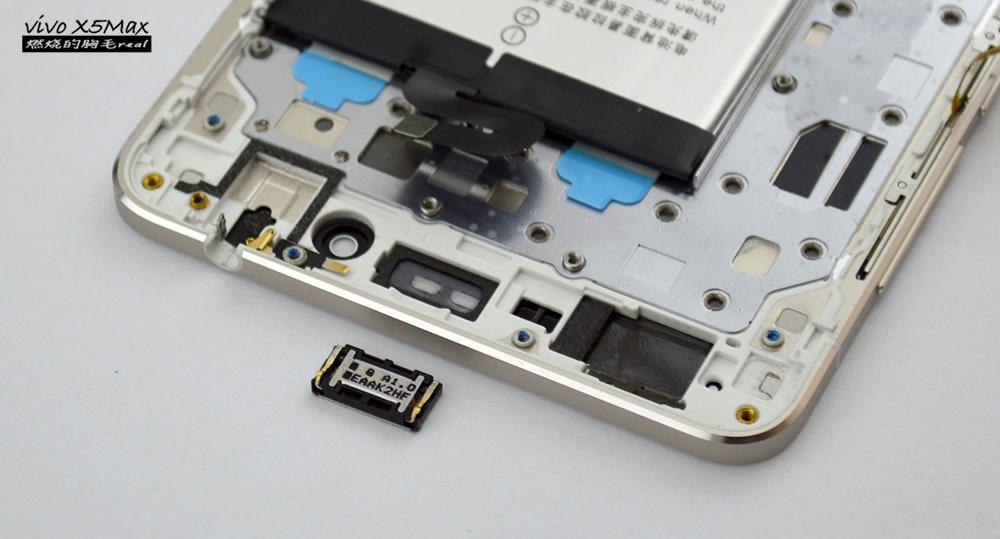

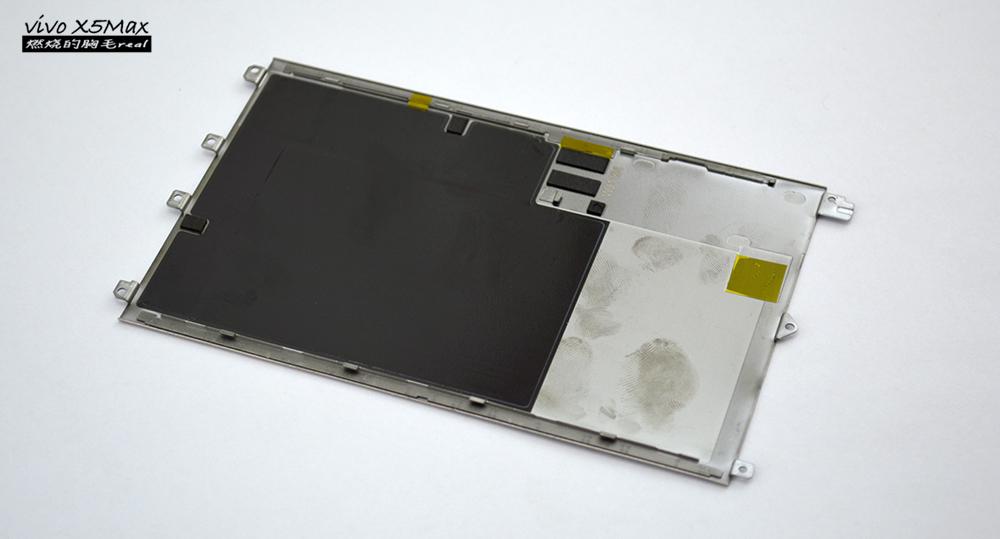

听筒Box拆卸简单,但电池是用极其强力的胶粘附在金属中框上,拆卸略显困难,没啥必要建议不要拆。

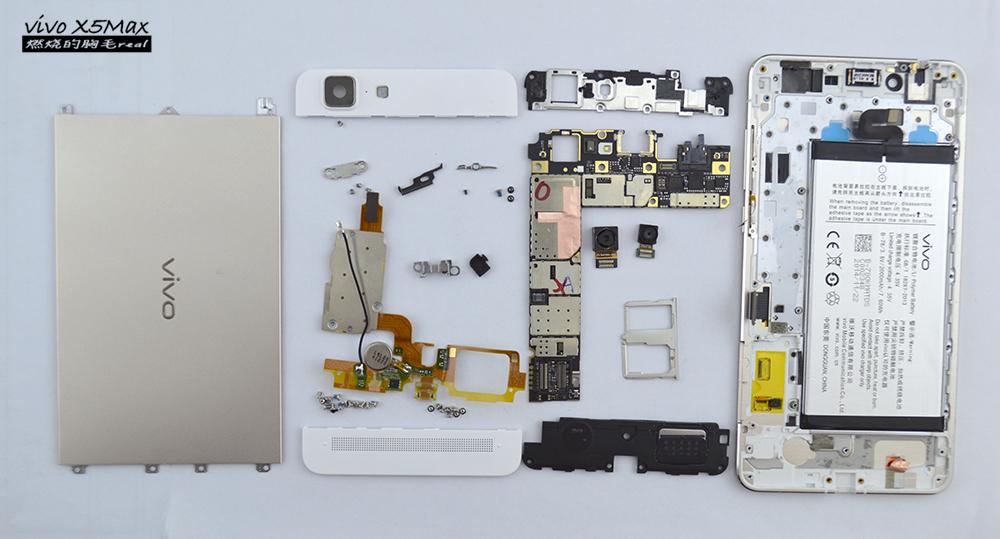

全家福
