一款可当桌搭的65W氮化镓插座产品,售价188元拆解看看值不值得买

 人阅读 | 作者xiaolin | 时间:2023-12-10 03:49

前言

充电头网拿到了曼科推出的一款65W缤纷智充盒桌面插排,这款插排具备两个新国标五孔插孔,还内置65W快充模块,具备2C1A快充接口。此外还具备电源总控开关,能够满足笔记本电脑和手机充电,以及AC供电扩展,满足常用家用电器的供电。

曼科这款缤纷智充盒插排侧面设有USB-C和USB-A接口,其中USB-C1接口支持65W输出,USB-C2支持20W输出,USB-A口支持18W快充,支持功率自动分配功能。下面充电头网就带来曼科65W缤纷智充盒桌面插排的拆解,看看内部的设计和用料。

曼科65W缤纷智充盒开箱

包装盒正面为灰色配色,印有MANK曼科品牌、产品名称以及外观图。但产品实物与包装上的外观图有区别,所以请以实物为准。

背面印有产品参数和厂商信息。

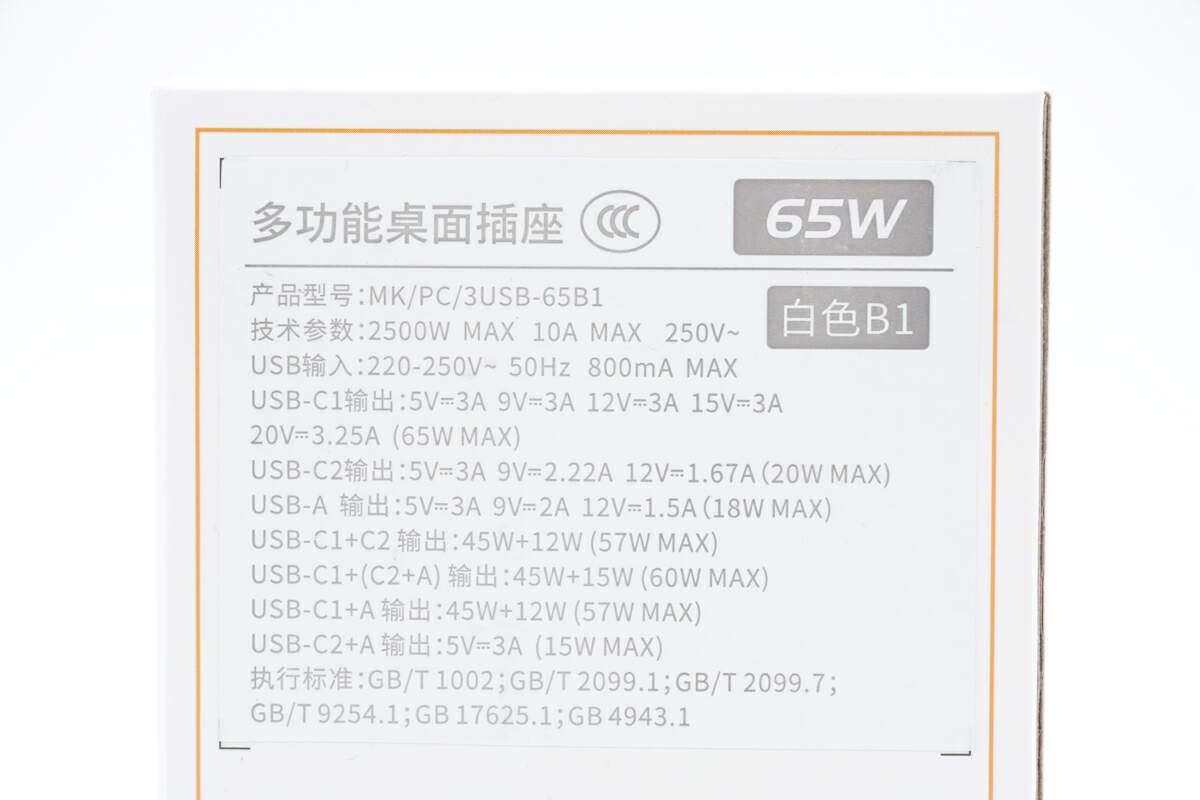

包装盒上参数特写,下面到产品实物环节再详细介绍。

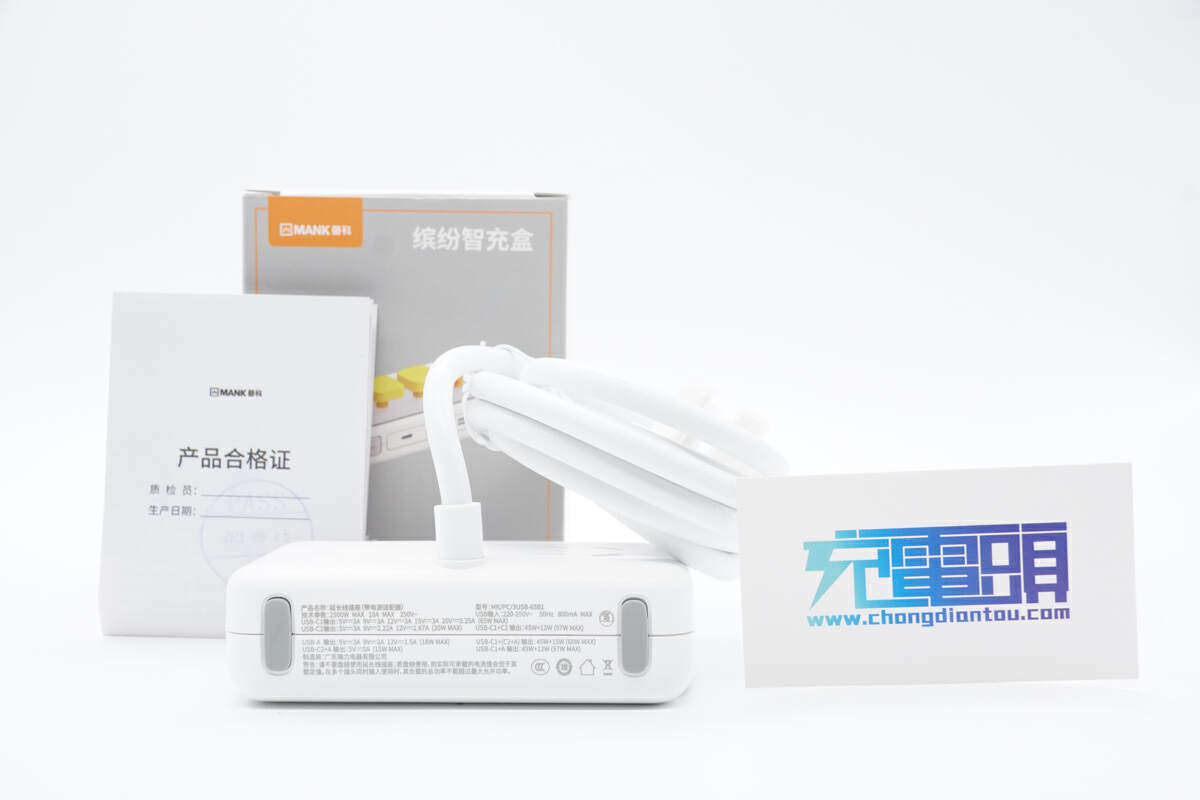

包装内含插座以及产品合格证。

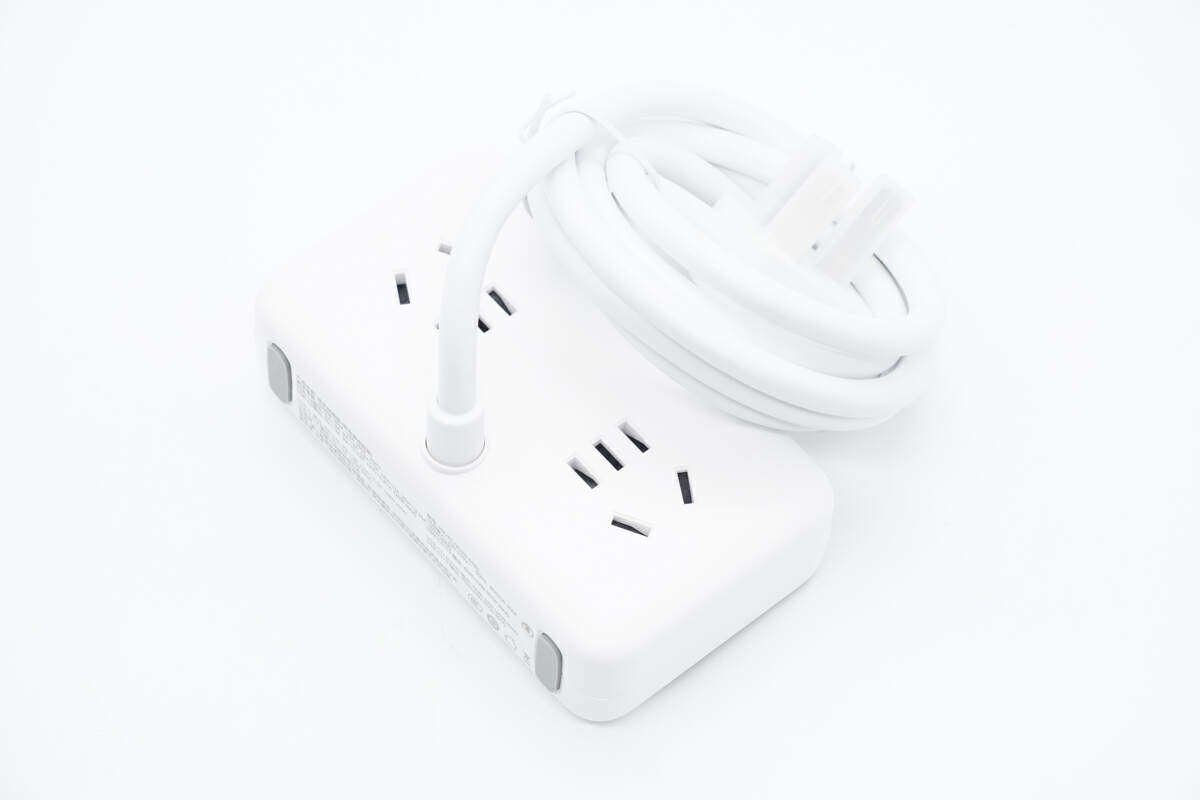

曼科65W缤纷智充盒自带电源线,插座机身立式布局,采用PC防火材质白色外壳,整体小巧扁平,边角过渡圆润。

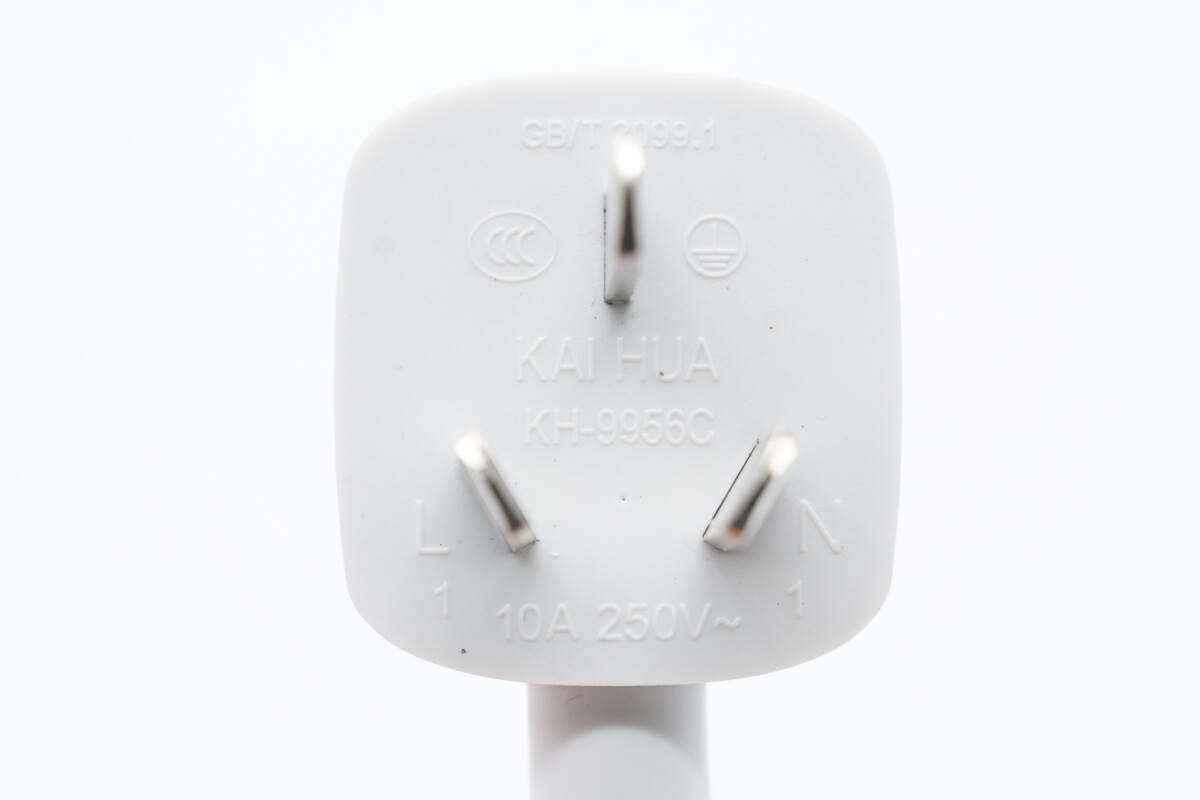

电源线采用三脚插头,可接地保证用户使用时避免触电。插头内侧有10A 250V~规格信息,最大承载功率2500W,通过了CCC认证。

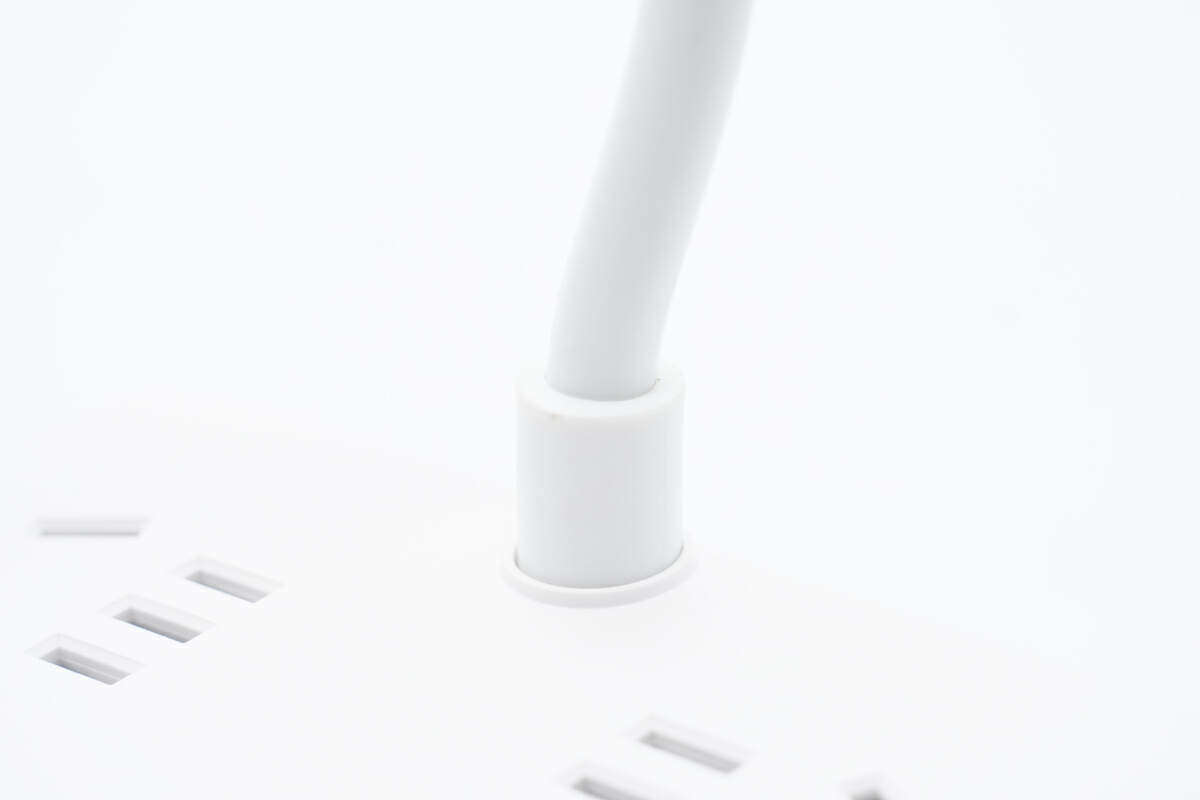

电源线与机身连接处设有胶套加强保护。

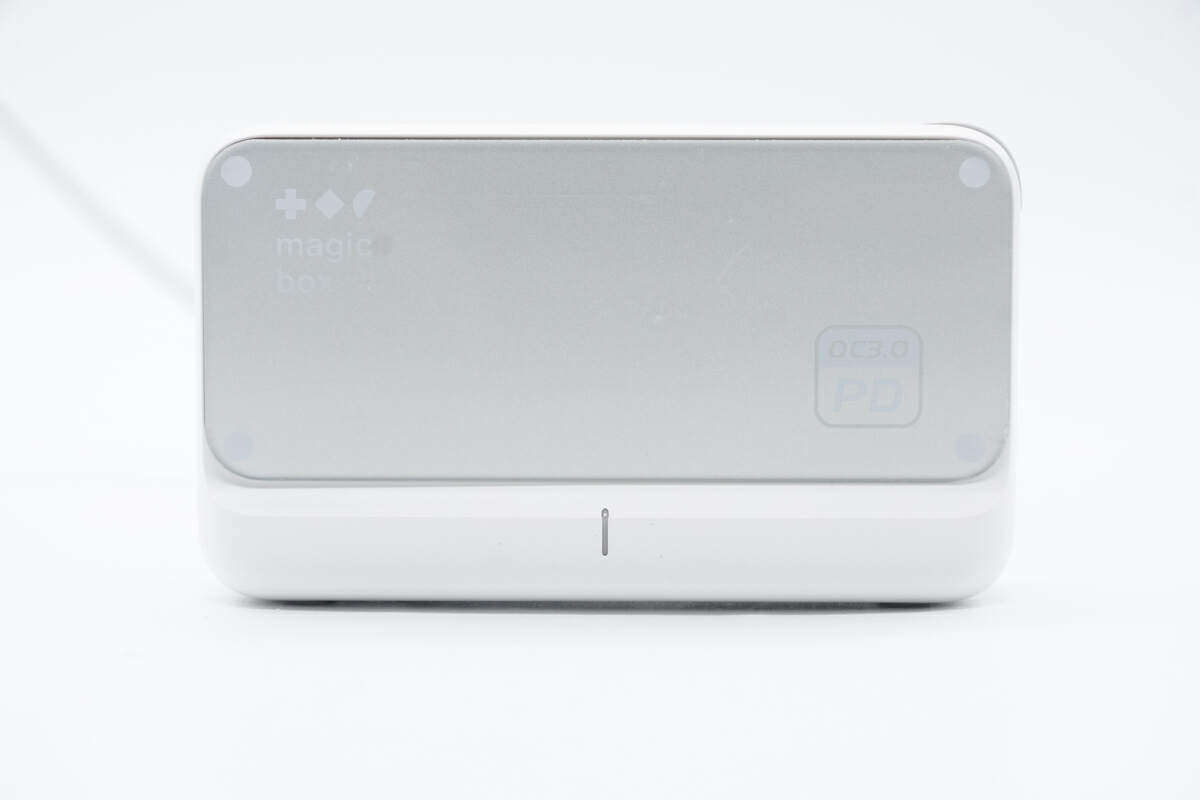

机身正面贴有灰色装饰板,并印有游戏机十字键、QC3.0/PD快充标识等。

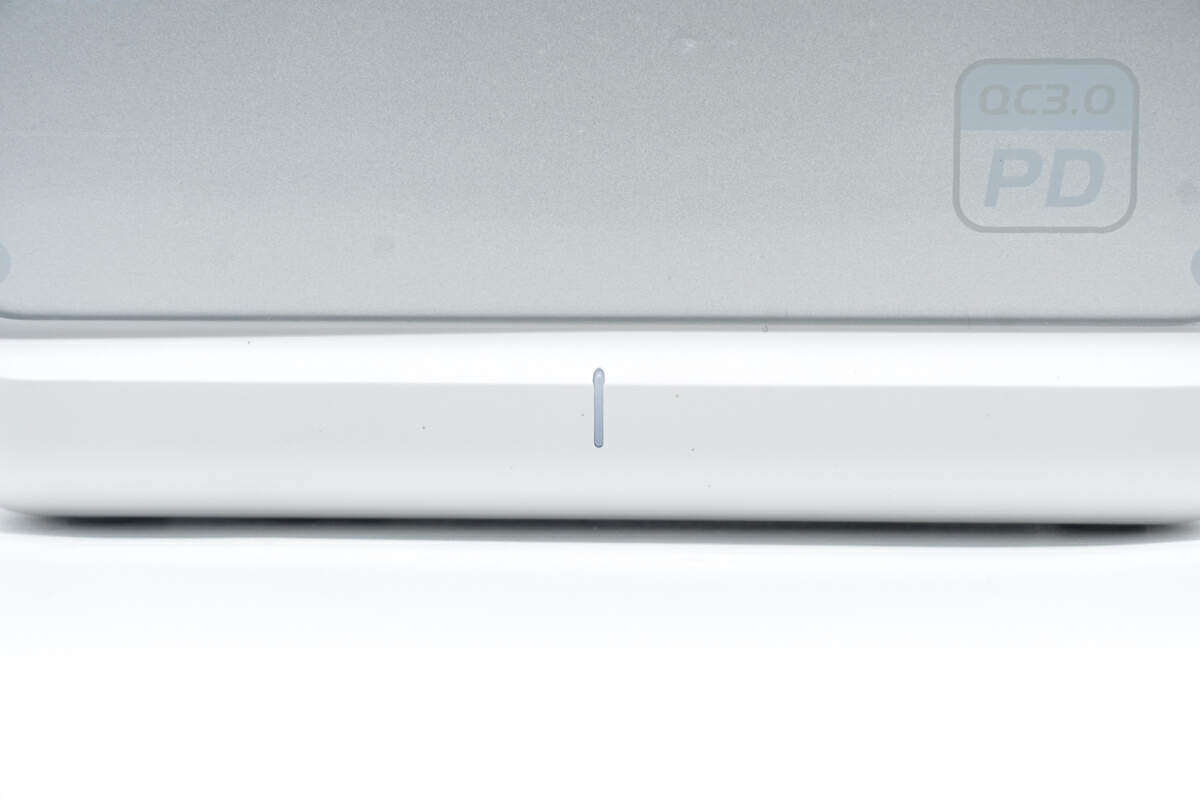

下方白色外壳设有指示灯,产品通电状态一目了然。

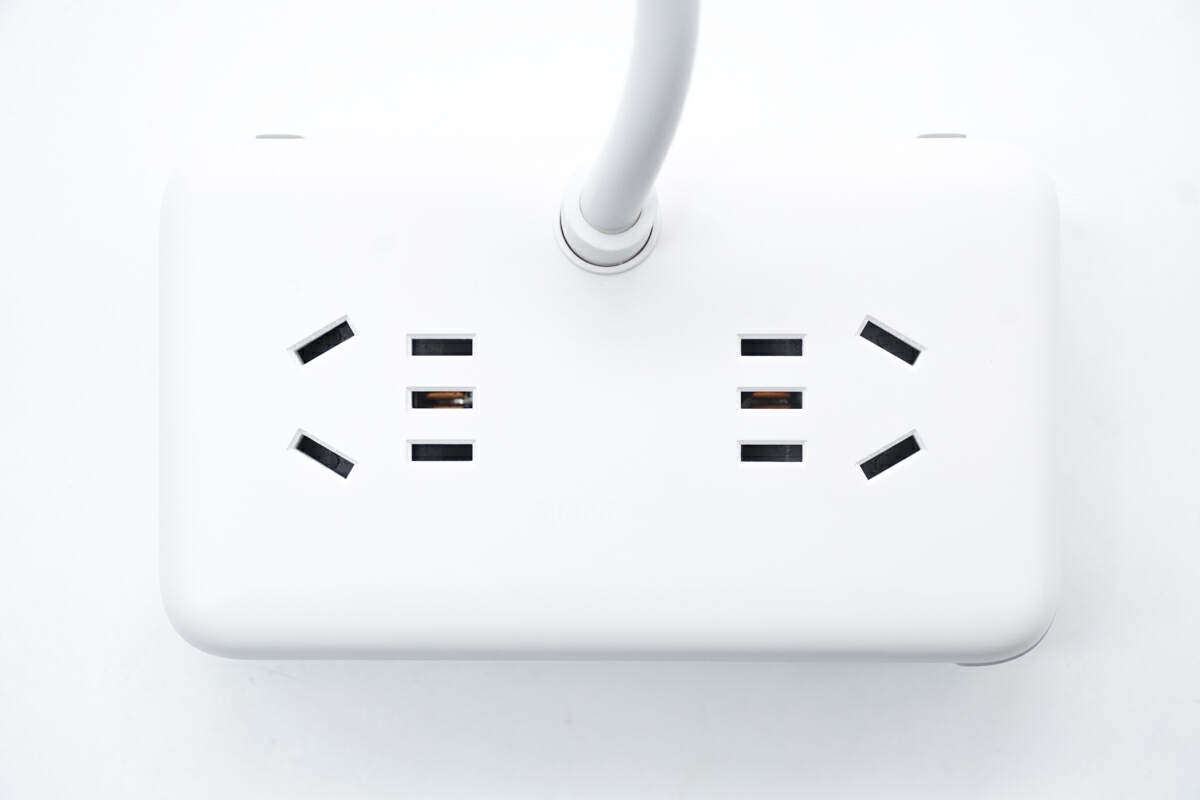

背面设有两组3+2新国标组合插口,内置安全门防止异物进入保证用电安全。

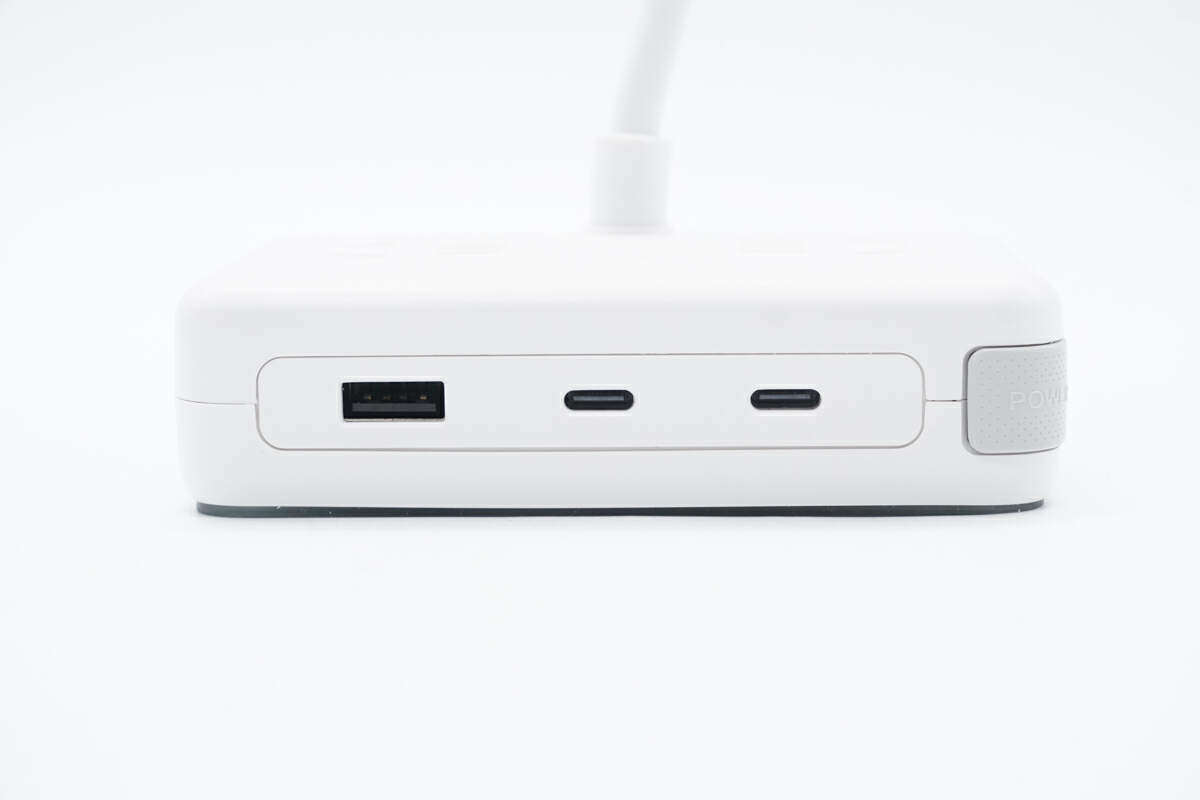

顶部配置2C1A三个USB接口。

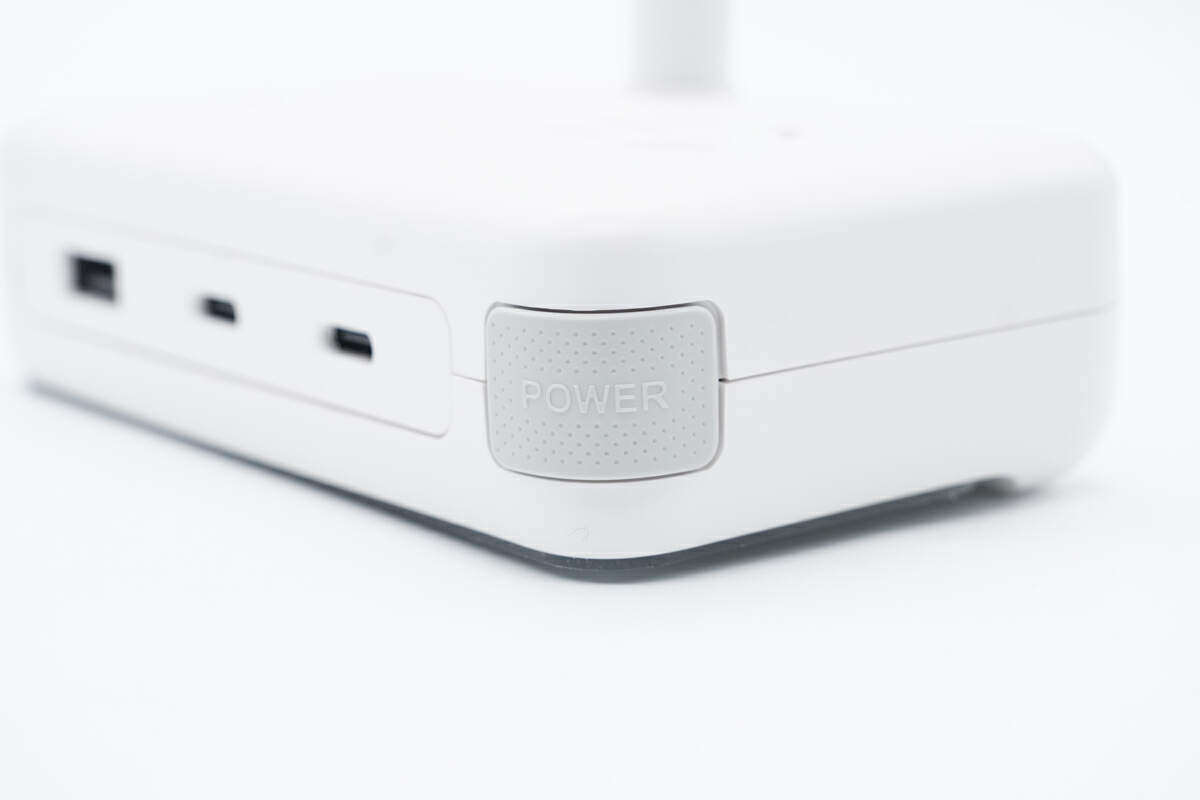

端角处设有开关键,表明设计有POWER提示字样。

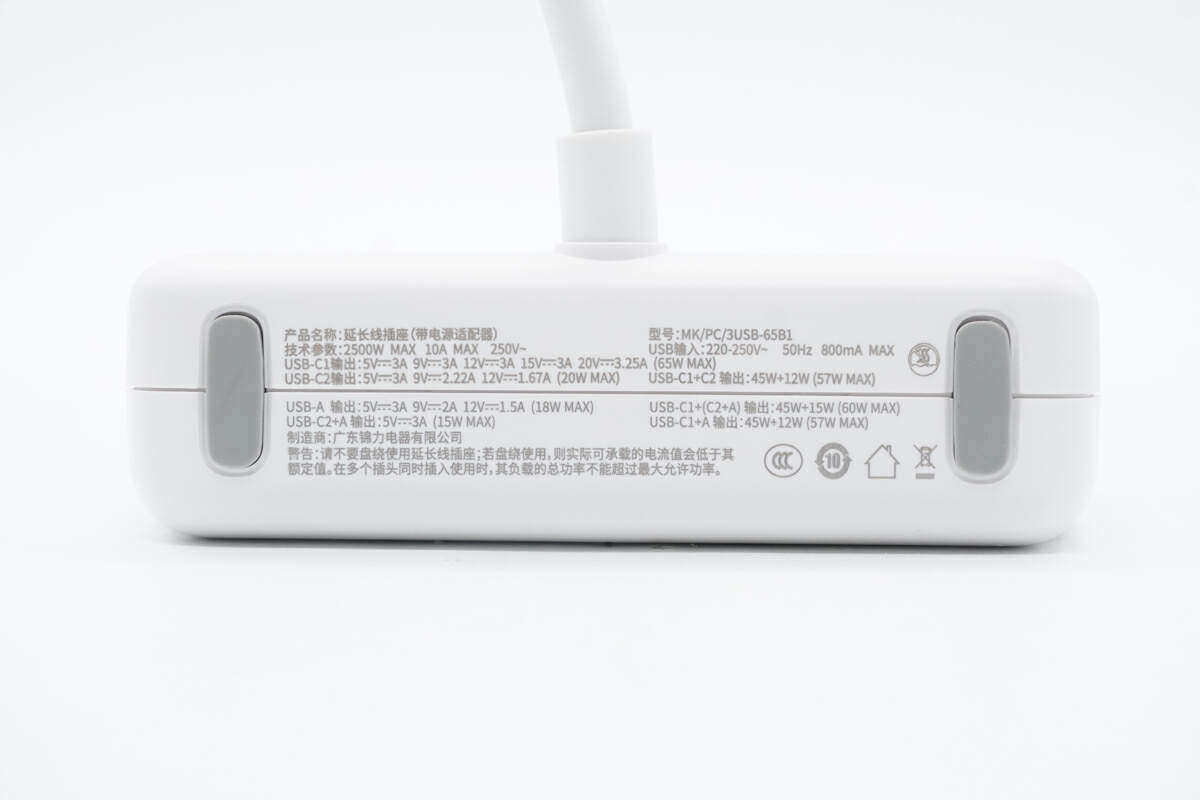

底部两侧设有灰色防滑垫,外壳上印有产品详细规格参数。

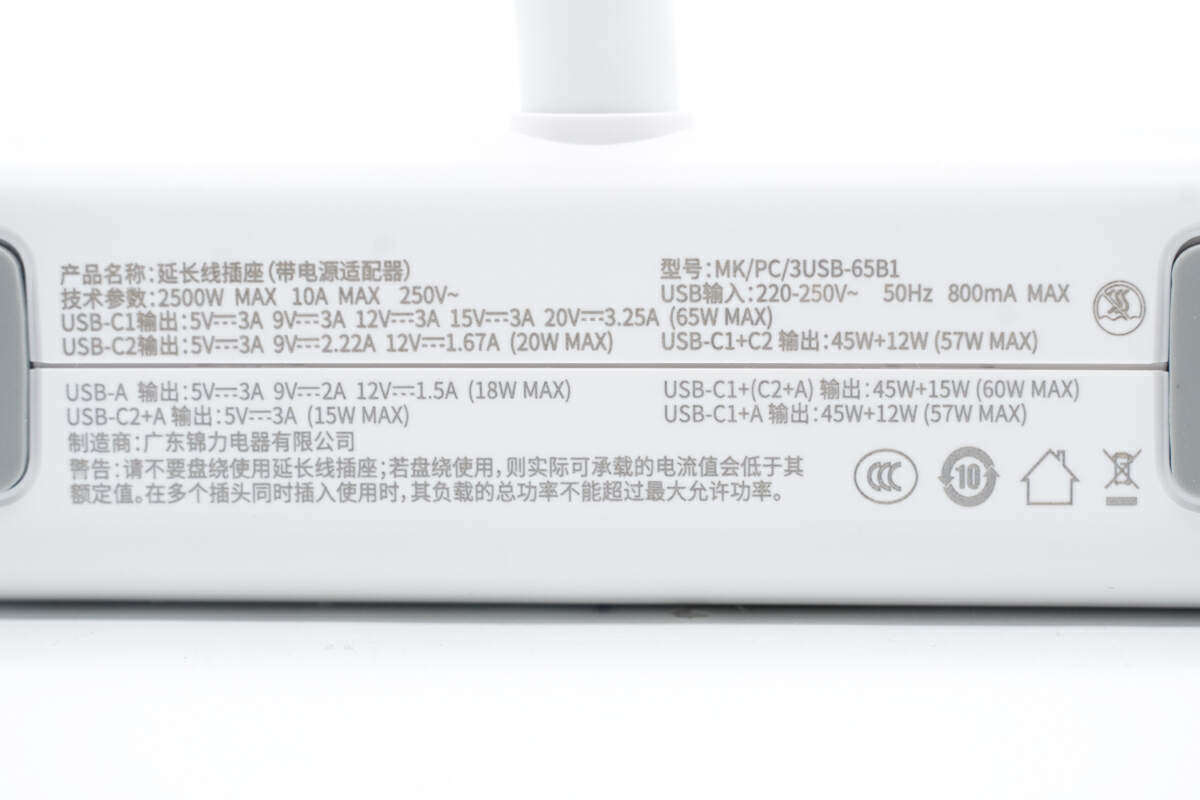

产品参数特写

产品名称:延长线插座(带电源适配器)

产品型号:MK/PC/3USB-65B1

技术参数:2500W MAX 10A MAX 250V~

USB输入:220-250V~50Hz 800mA MAX

USB-C1输出:5V3A、9V3A、12V3A、15V3A、20V3.25A(65W MAX)

USB-C2输出:5V3A、9V2.22A、12V1.67A(20W MAX)

USB-A输出:5V3A、9V2A、12V1.5A(18W MAX)

USB-C1+C2输出:45W+12W(57W MAX)

USB-C1+A输出:45W+12W(57W MAX)

USB-C2+A输出:5V3A(15W MAX)

USB-C1+(C2+A)输出:45W+15W(60W MAX)

制造商:广东锦力电器有限公司

产品通过了CCC认证。

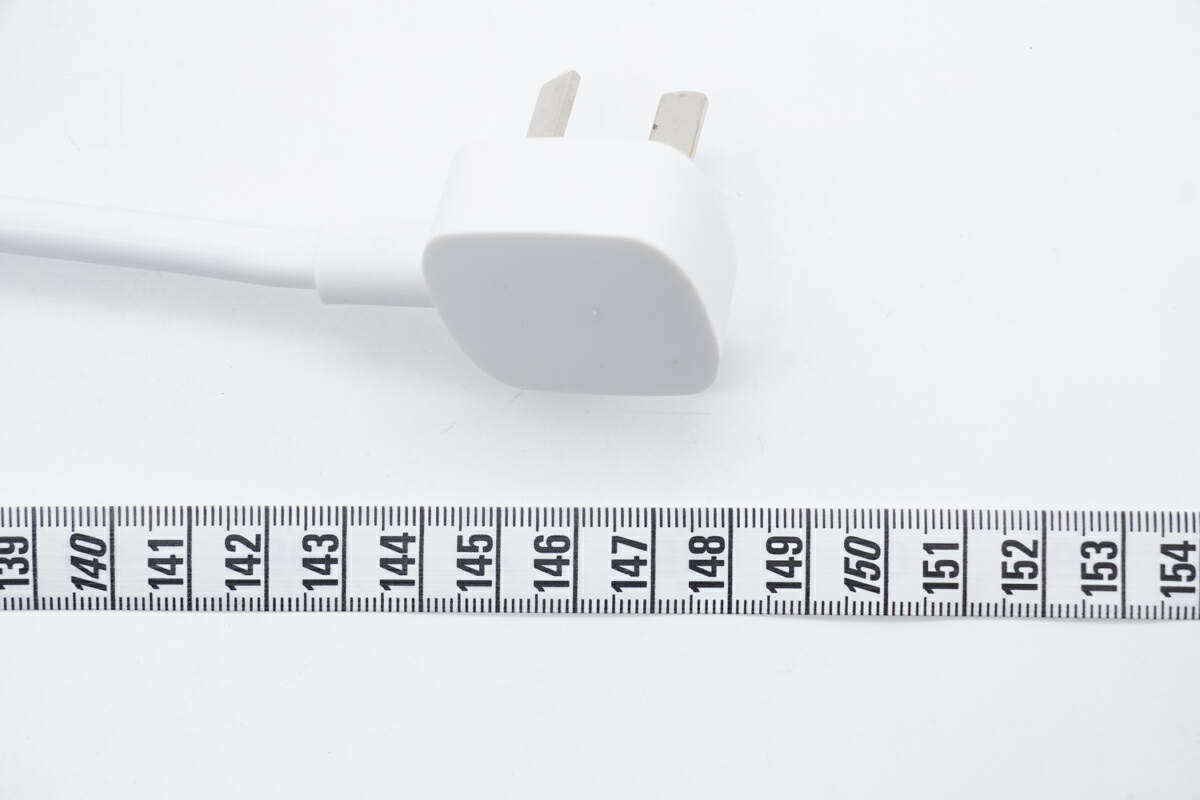

测得产品电源线长度约为148cm。

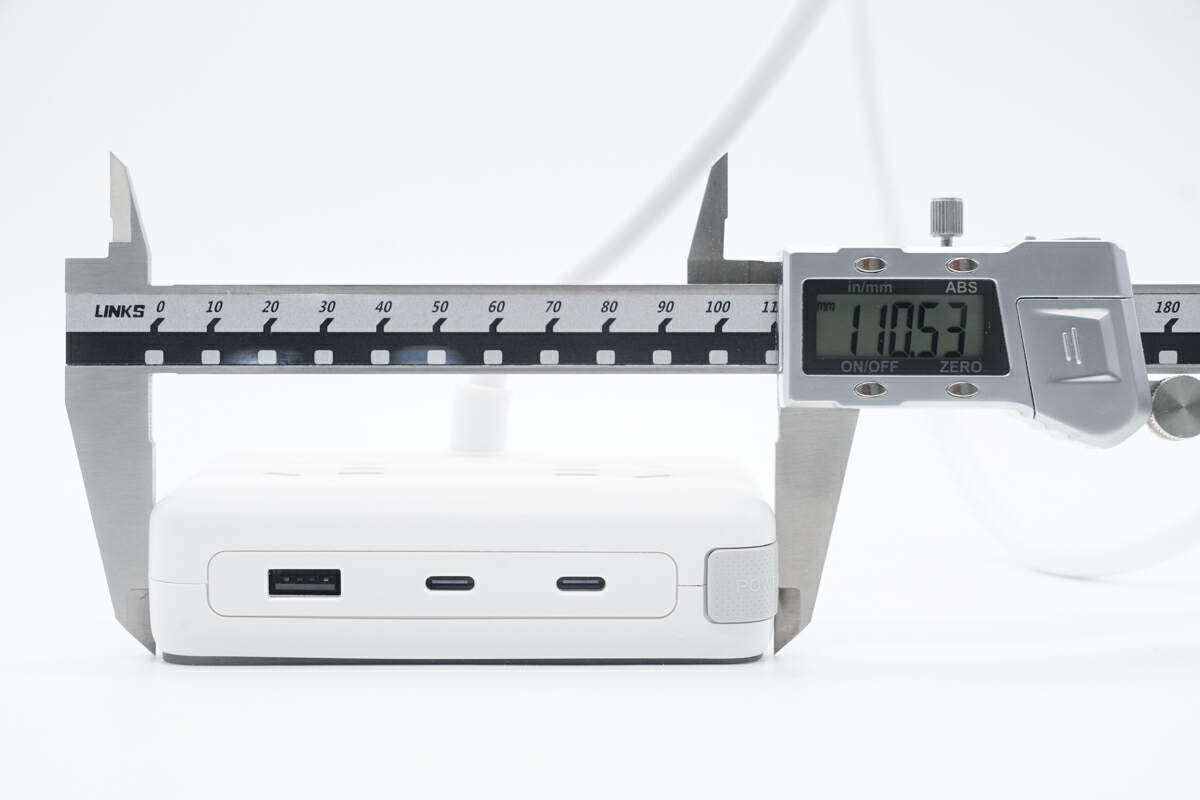

机身长度为110.53mm。

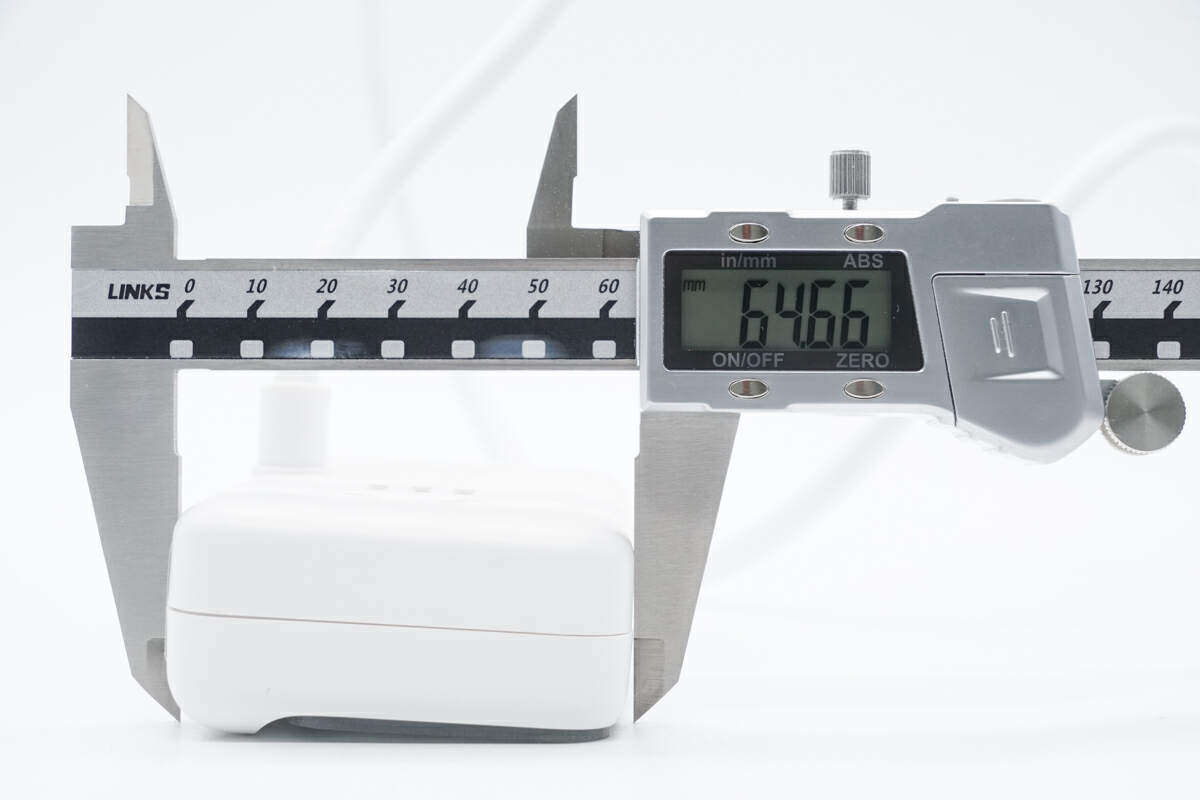

机身高度为64.66mm。

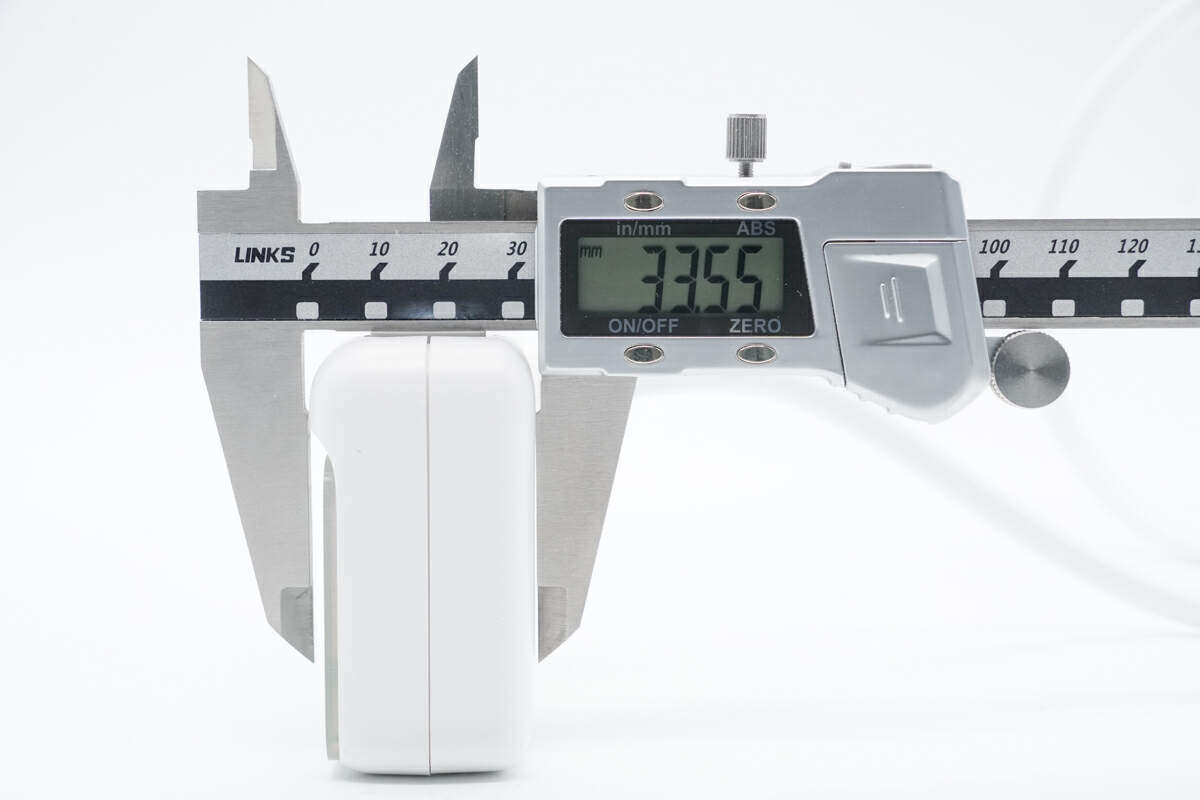

厚度为33.55mm。

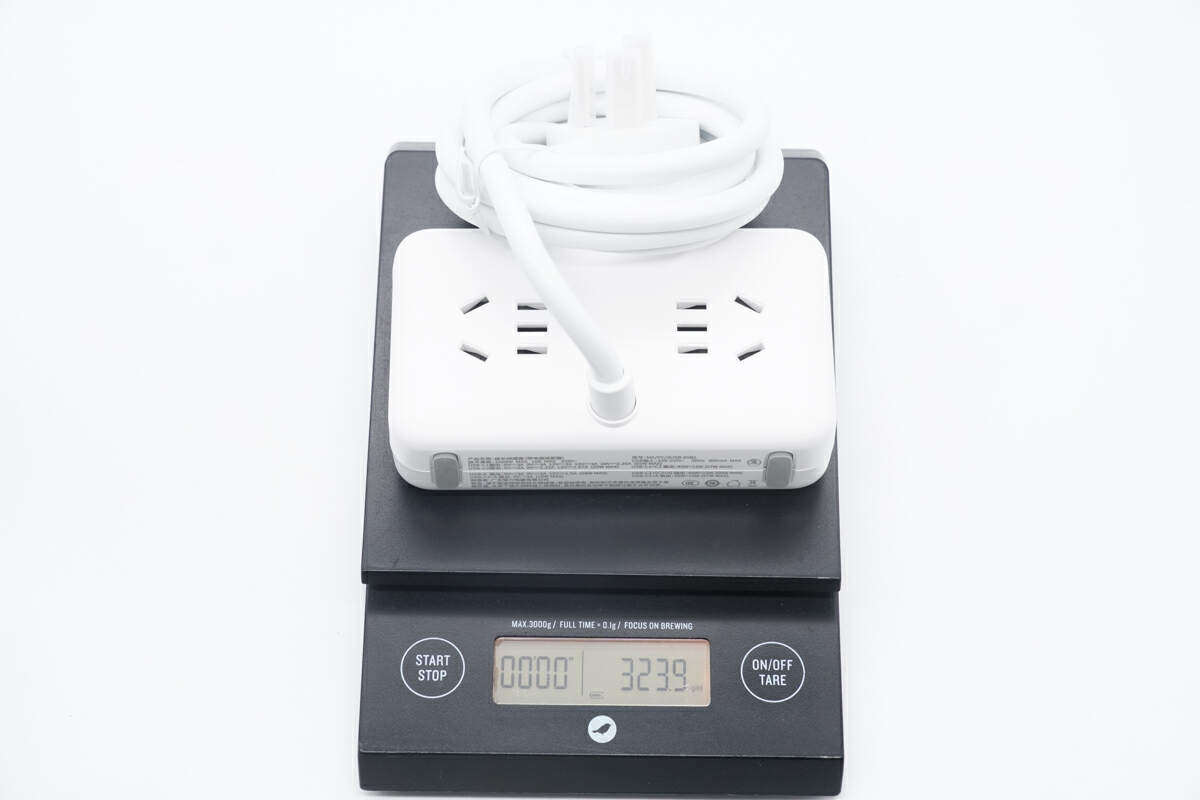

另外测得产品整体重量约为324g。

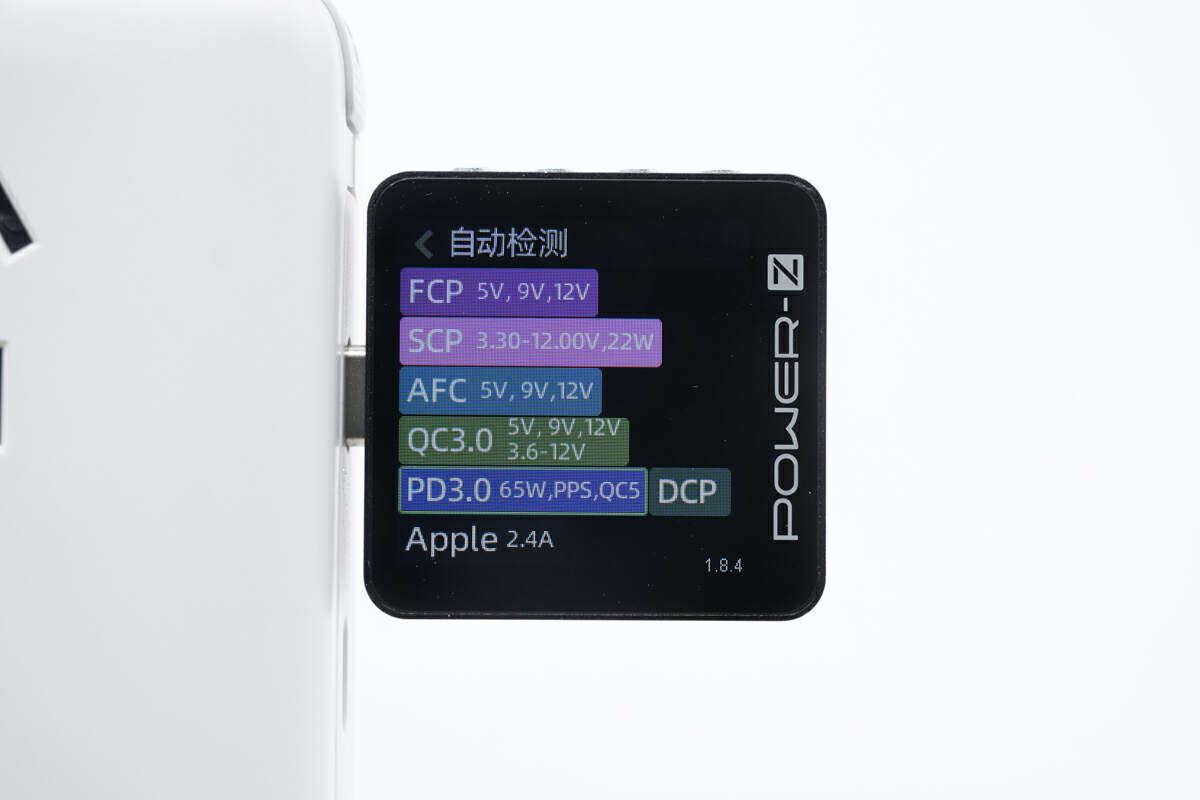

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

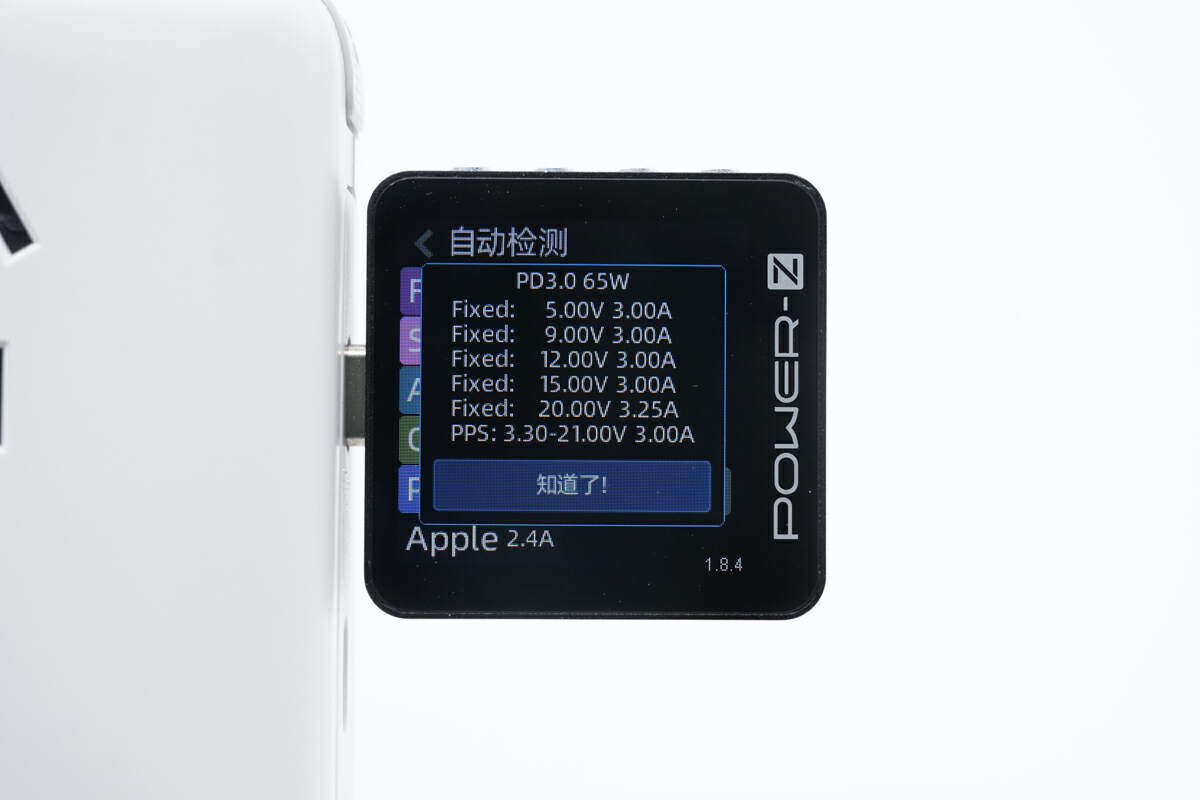

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位,以及3.3-21V3A一组PPS电压档位。

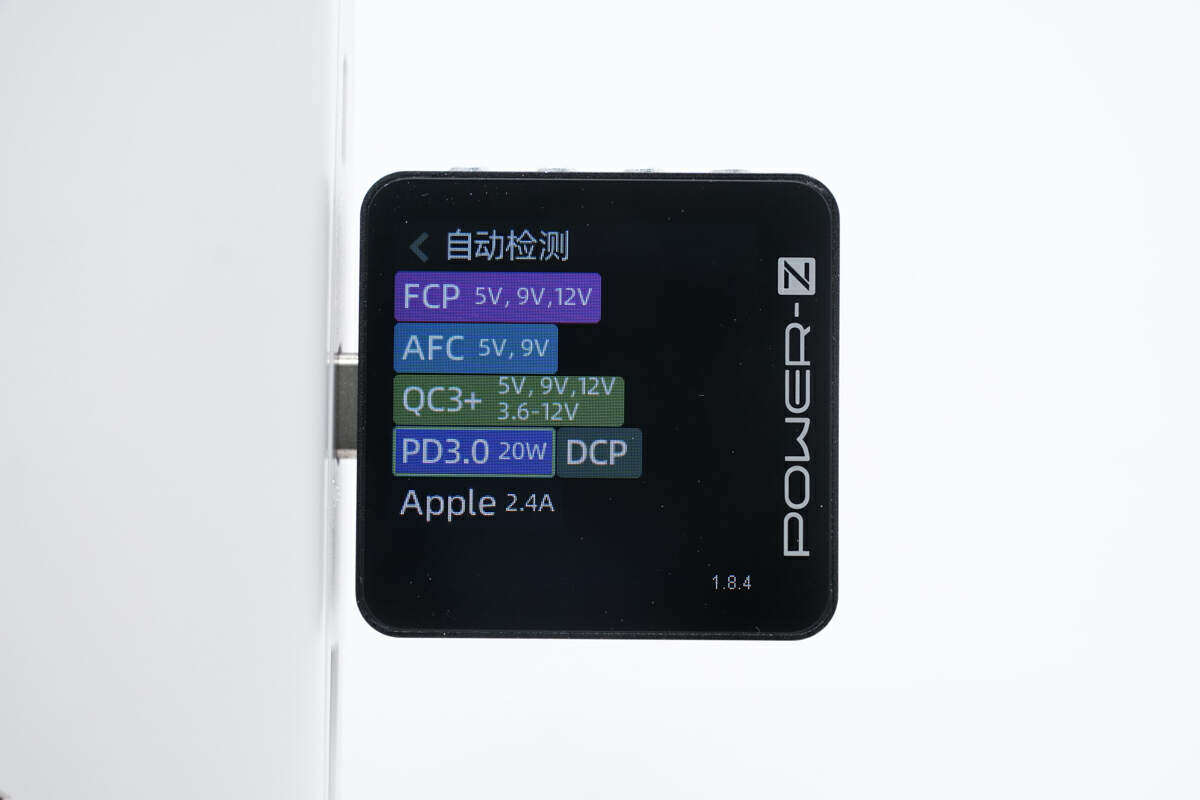

测得USB-C2口支持FCP、AFC、QC3+、PD3.0、DCP、Apple 2.4A充电协议。

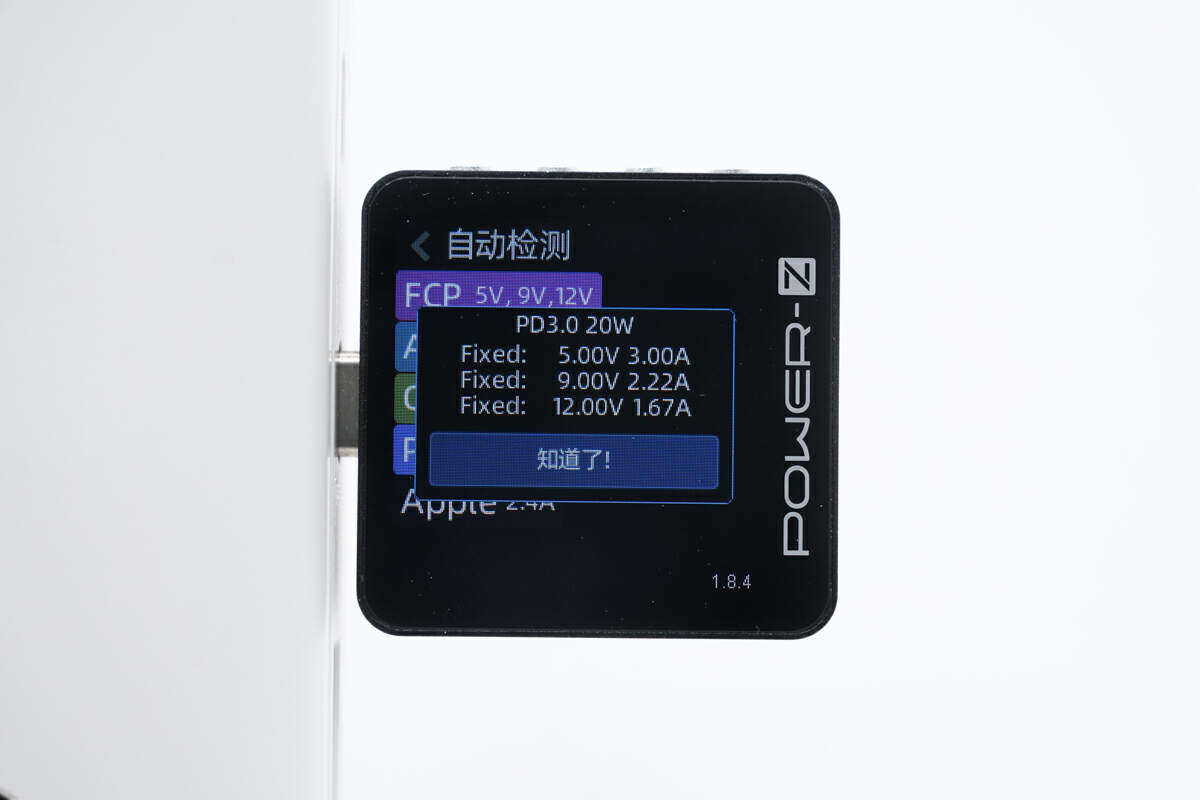

PDO报文显示USB-C2口具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

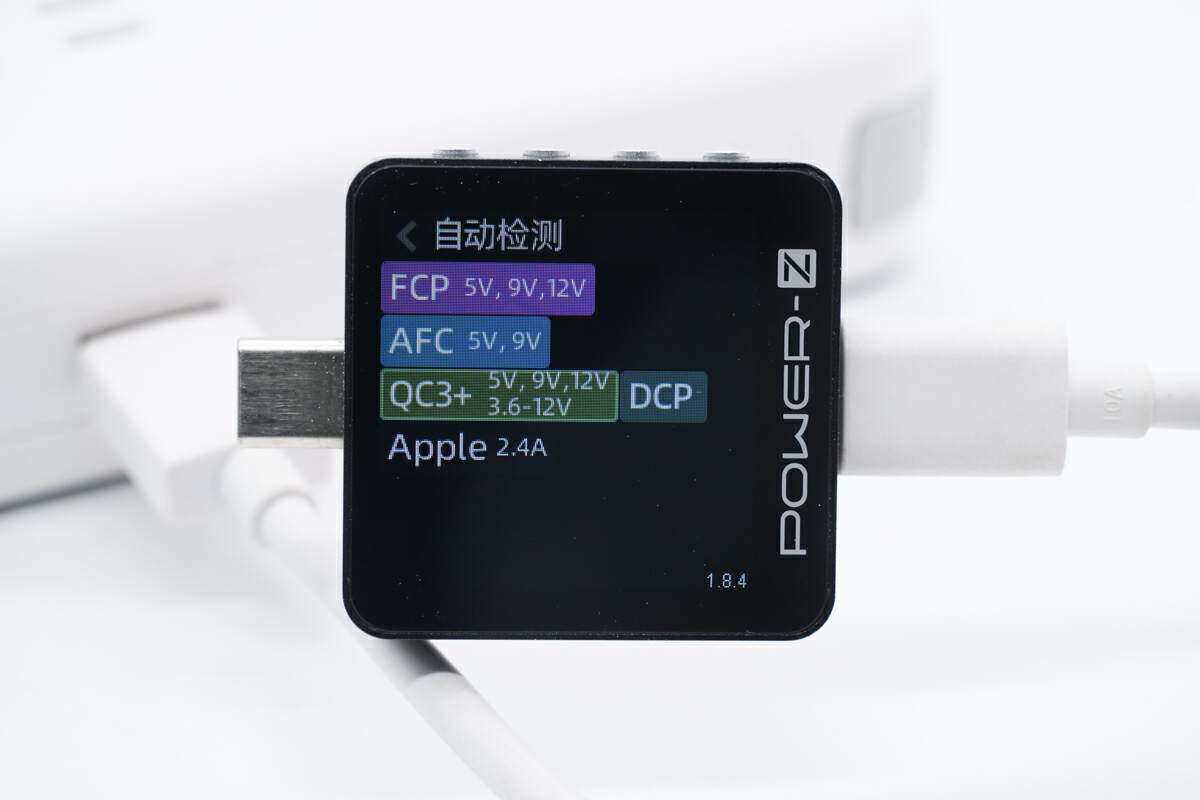

最后测得USB-A口支持FCP、AFC、QC3+、DCP、Apple 2.4A充电协议。

曼科65W缤纷智充盒拆解

对曼科这款缤纷智充盒插座有了基本了解后,下面继续对其进行拆解,看看做工用料如何。

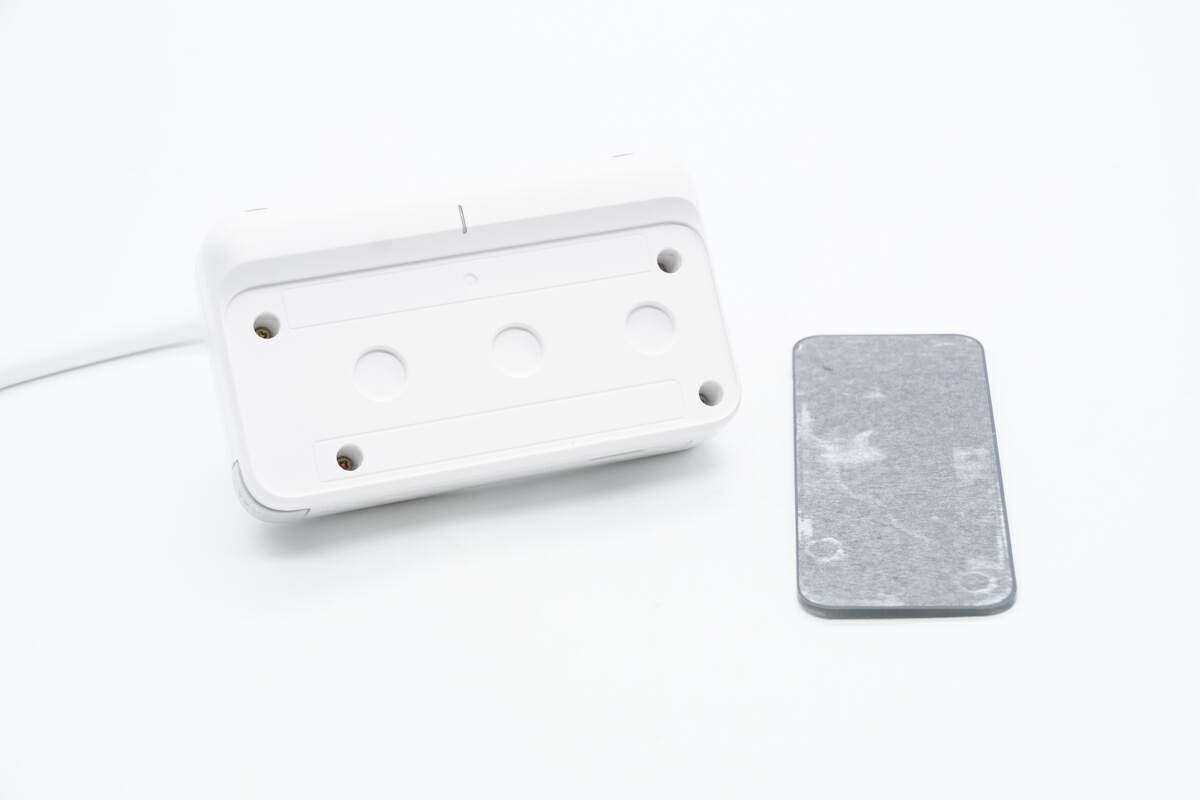

首先拆下正面的装饰板,在装饰板下方为固定螺丝。

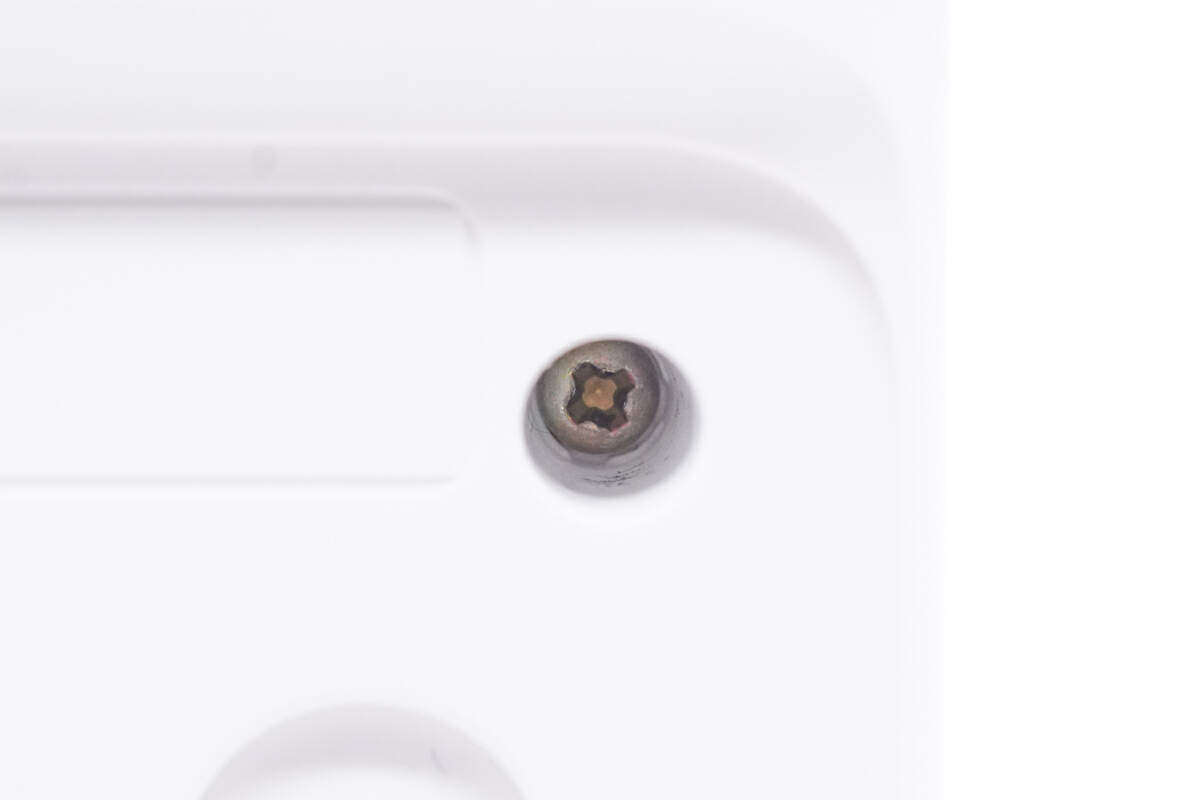

十字固定螺丝特写。

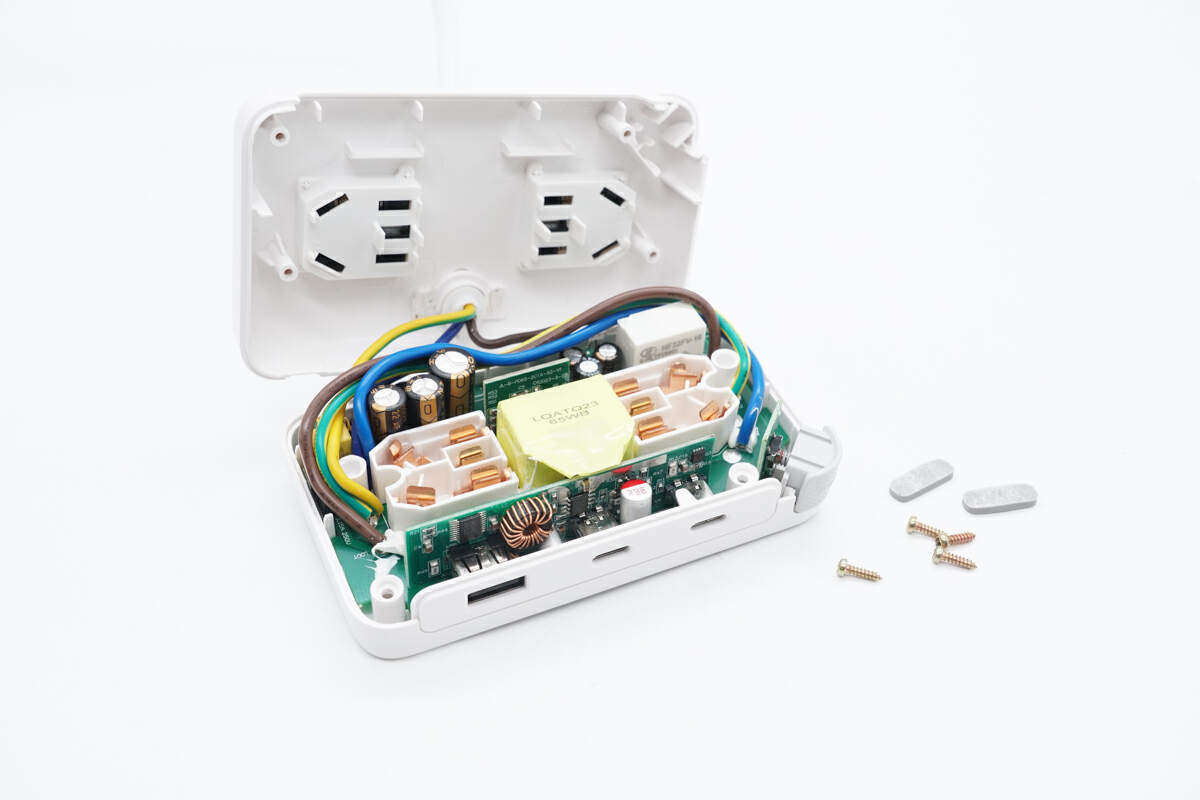

拧开固定螺丝,取下防滑脚垫,拆开插座外壳。

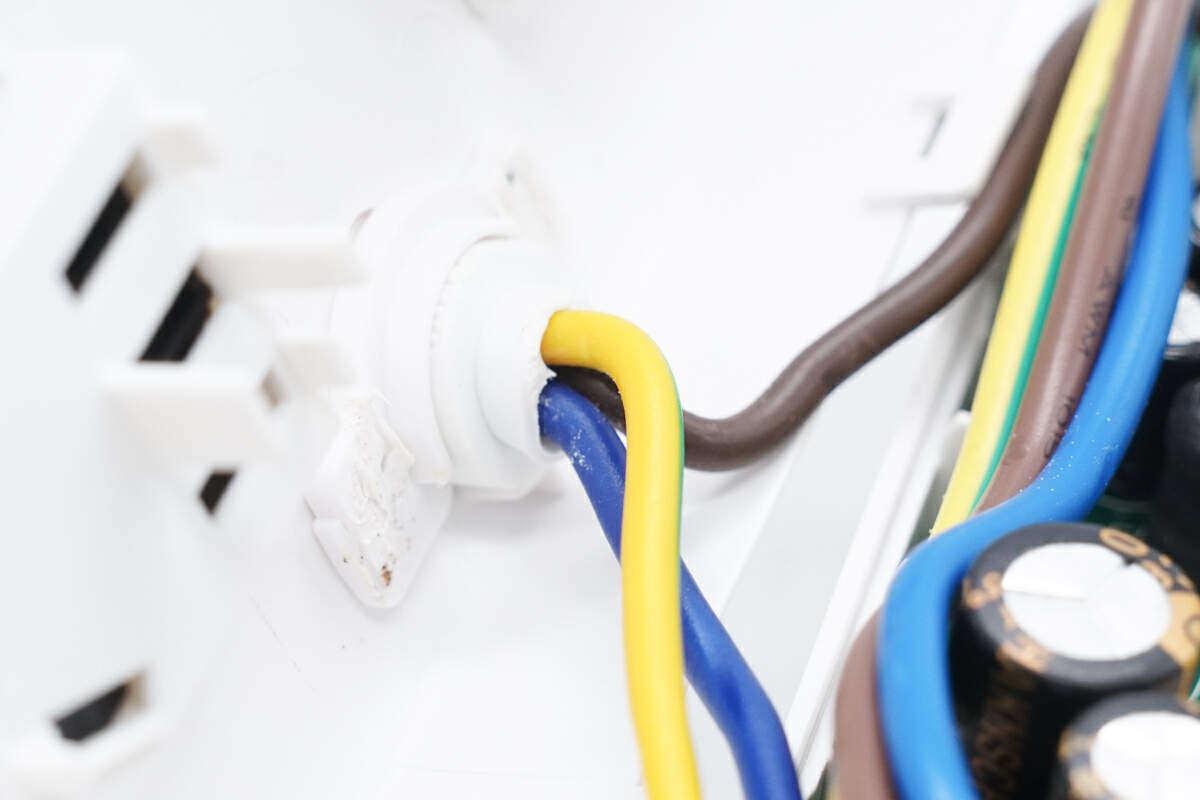

电源输入线采用热熔固定。

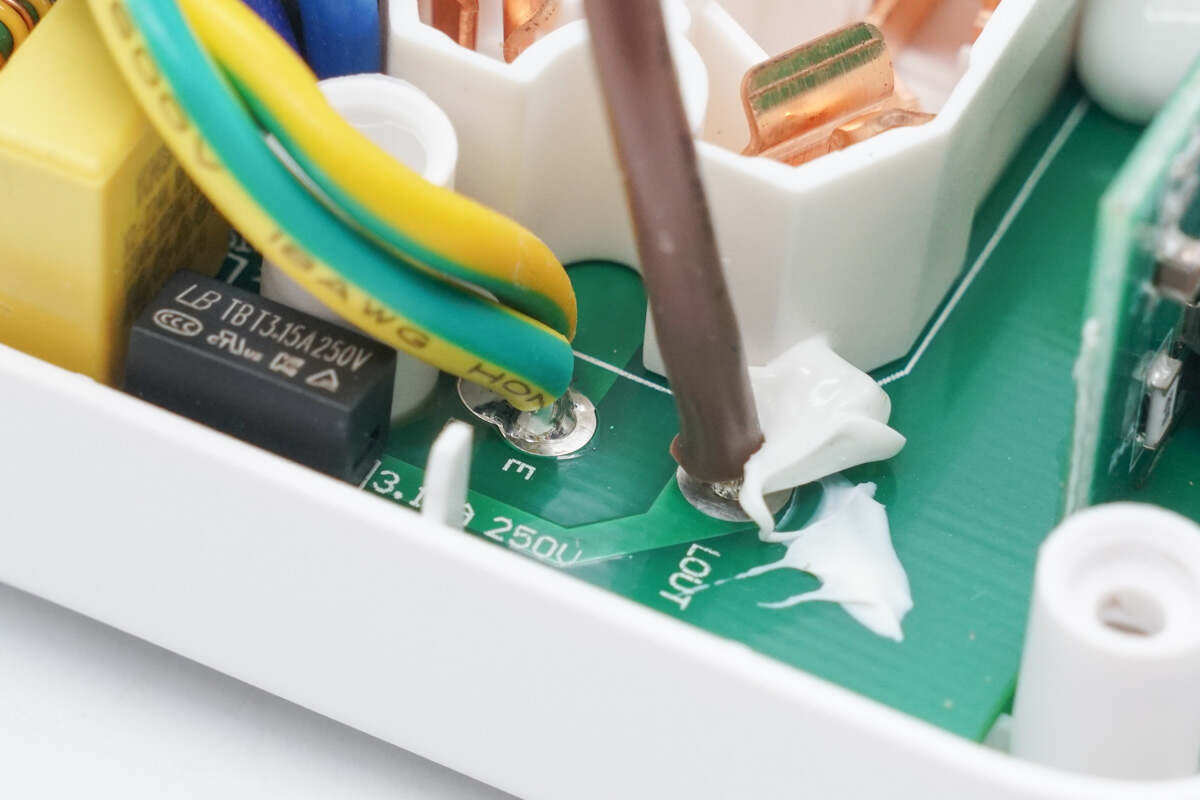

输入导线直接焊接到PCBA模块供电。

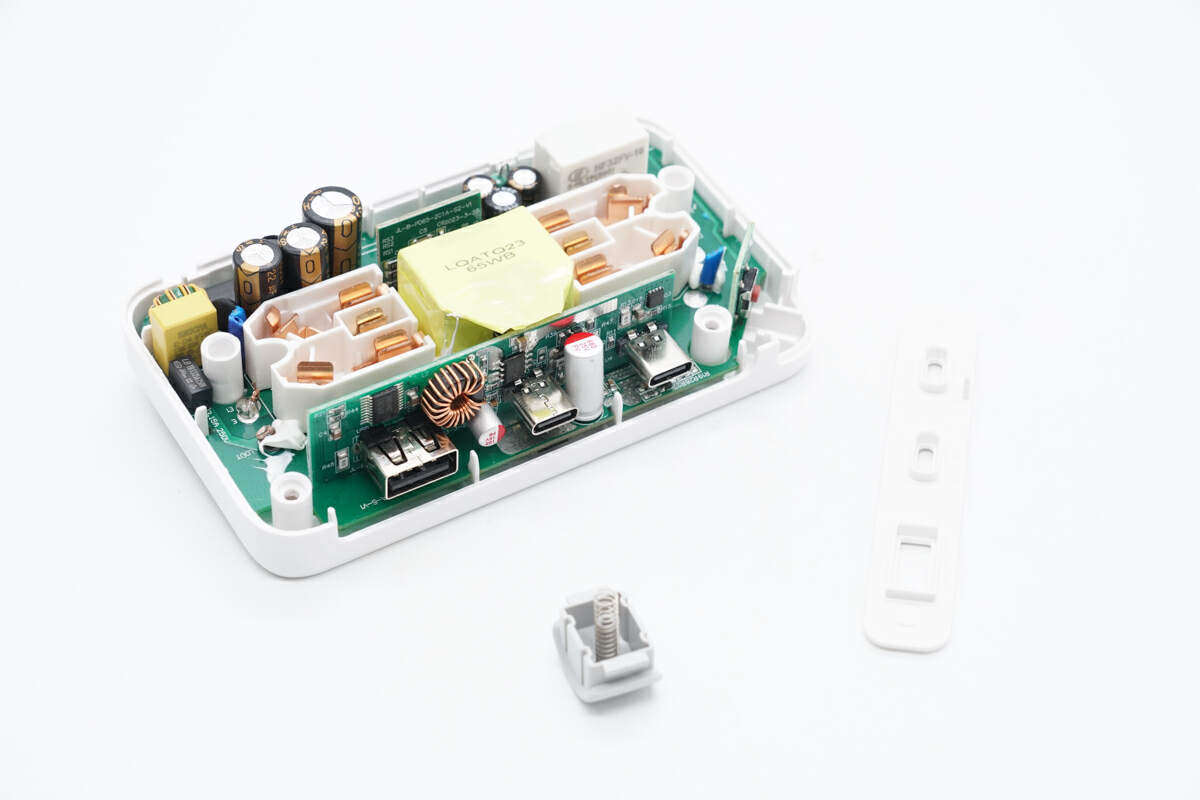

取下侧面的盖板和电源按键,继续进行拆解。

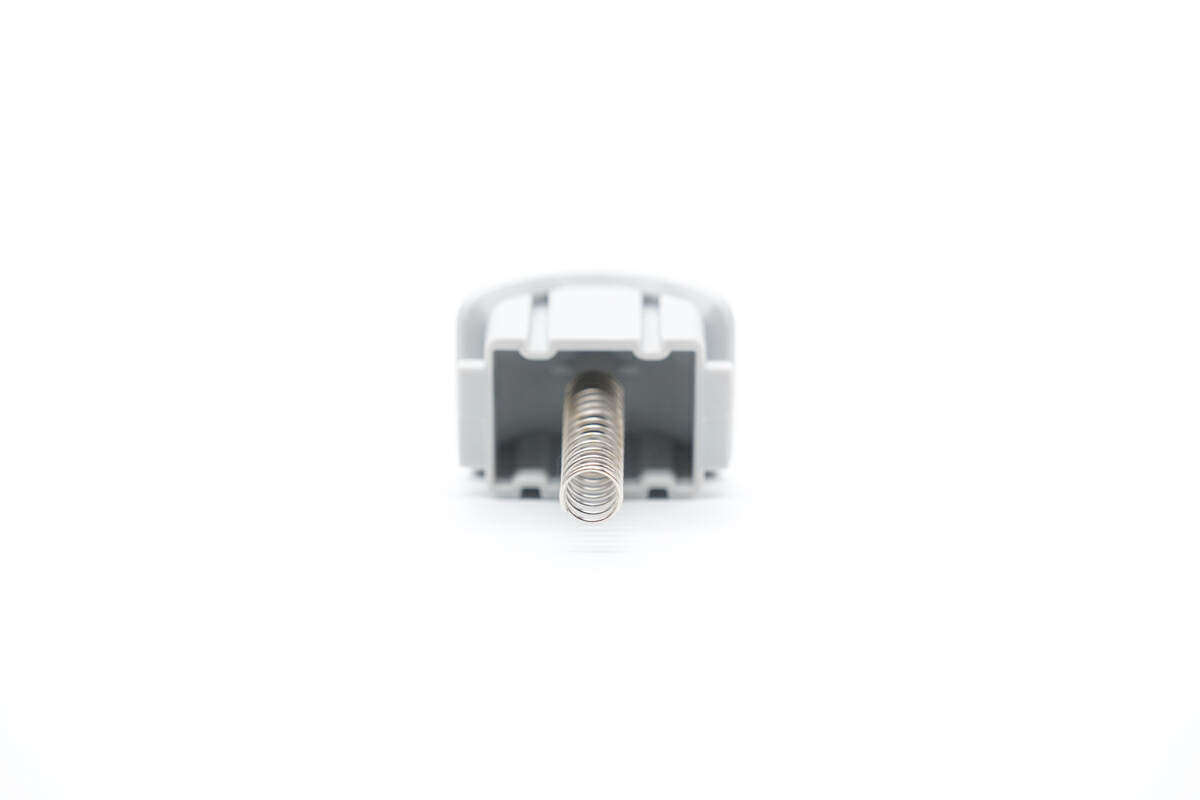

按键内部设有弹簧复位。

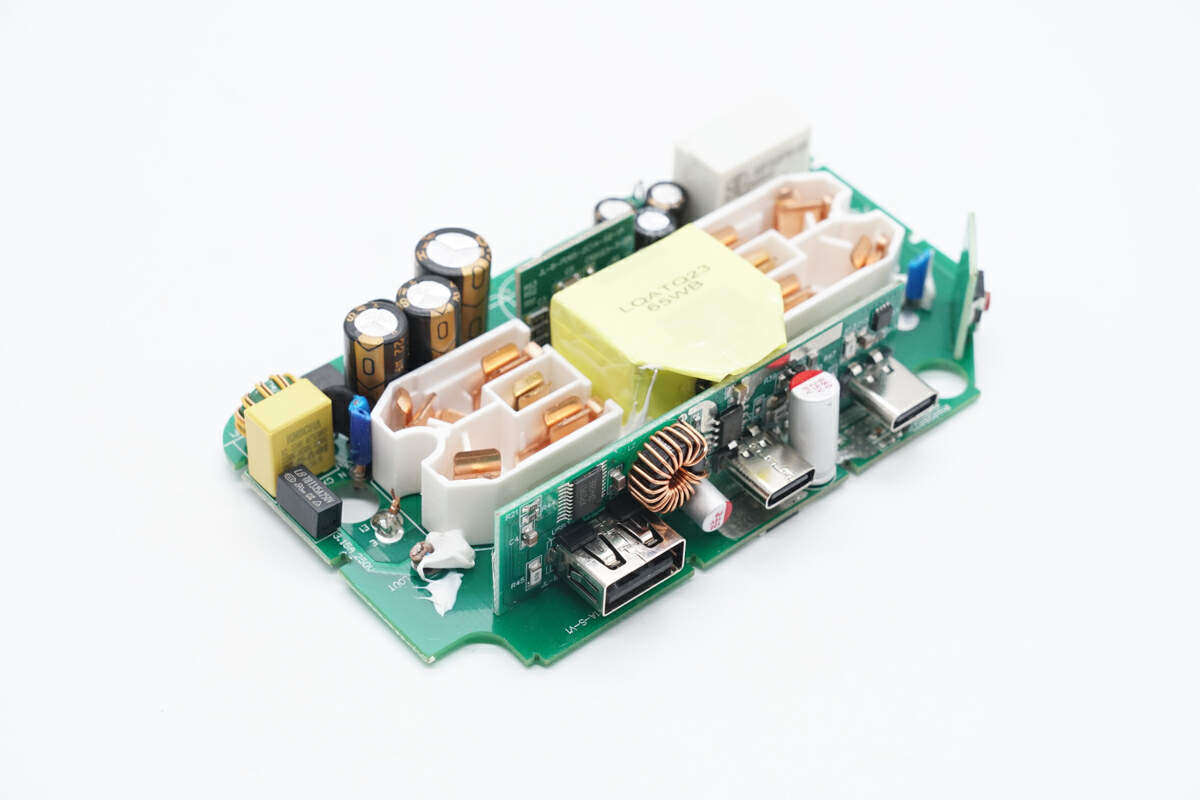

从壳体内部取出PCBA模块,壳体内部设有支撑条。

PCBA模块输出侧设有小板,焊接USB-C和USB-A母座。

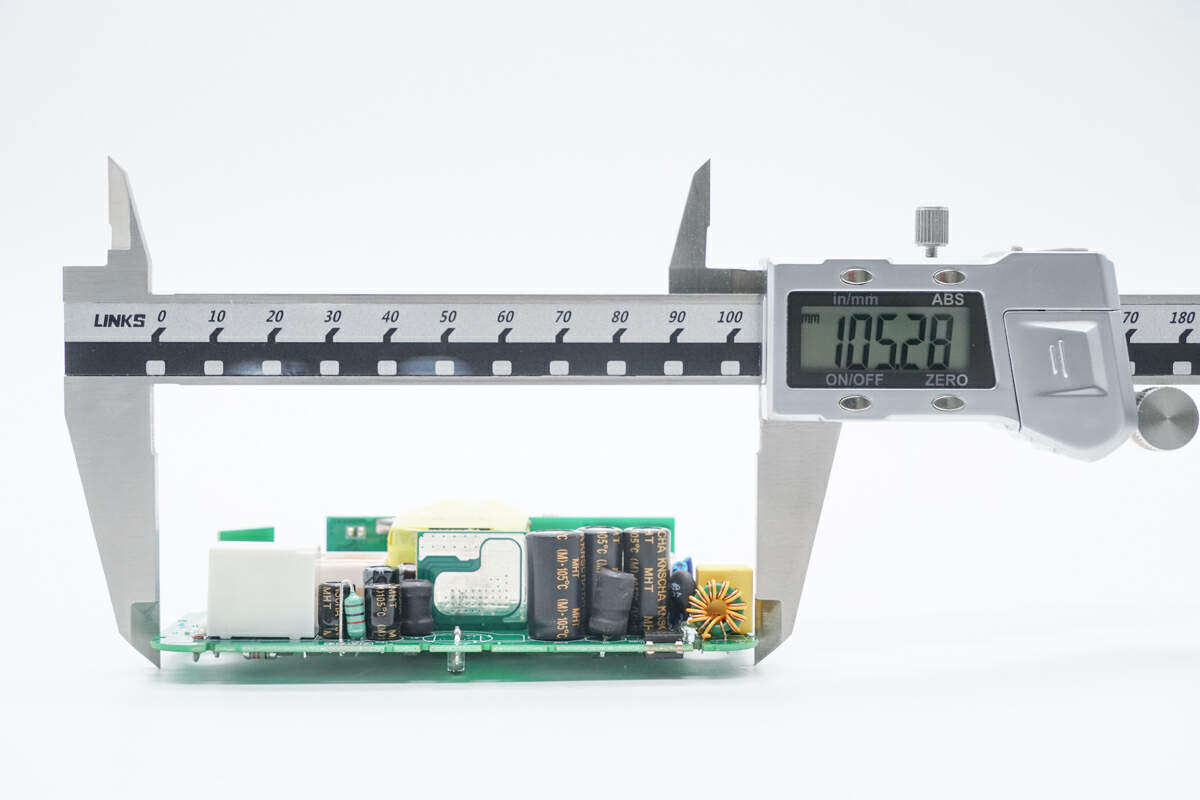

使用游标卡尺测得PCBA模块长度约为105.3mm。

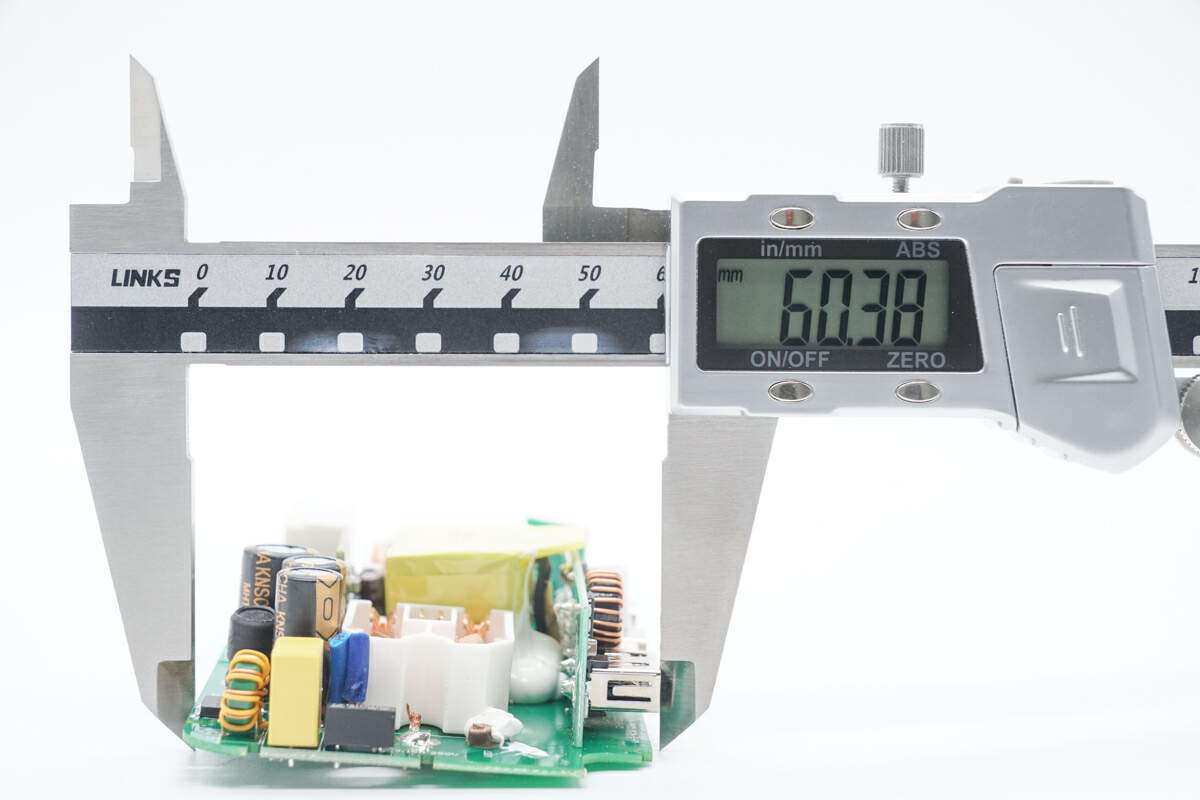

PCBA模块宽度约为60.4mm。

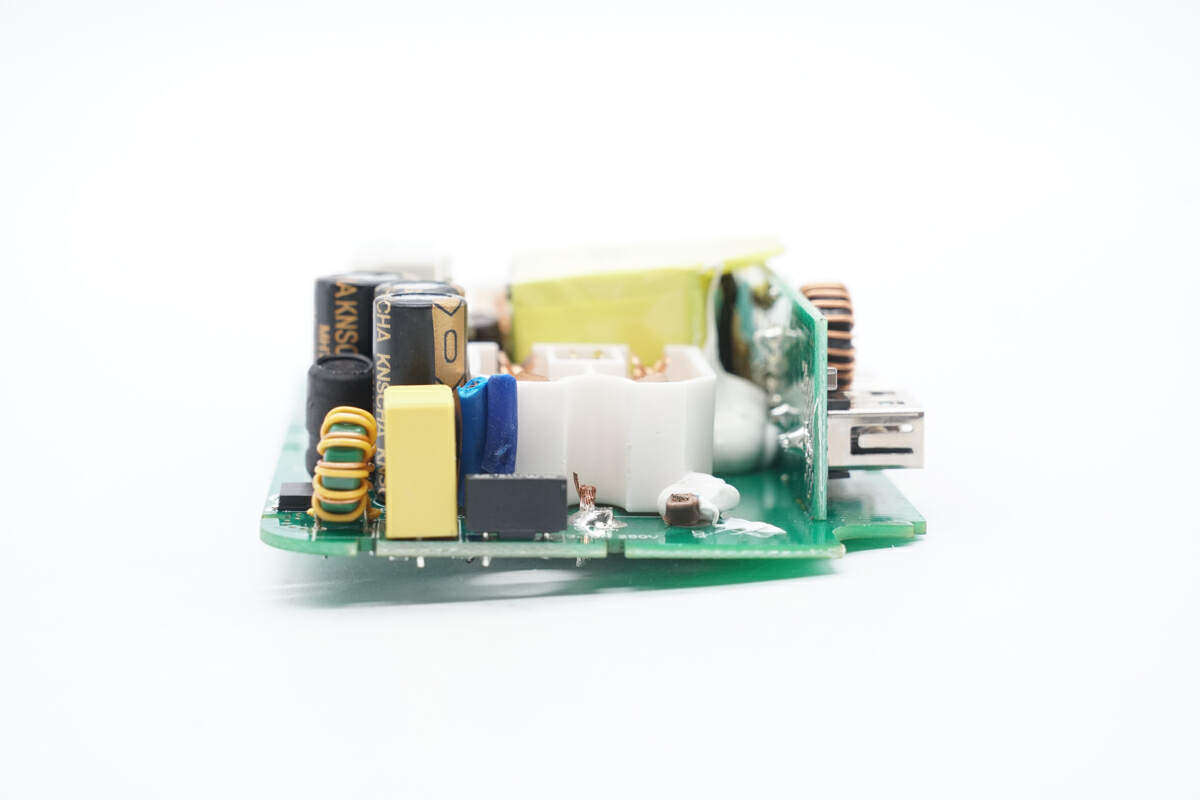

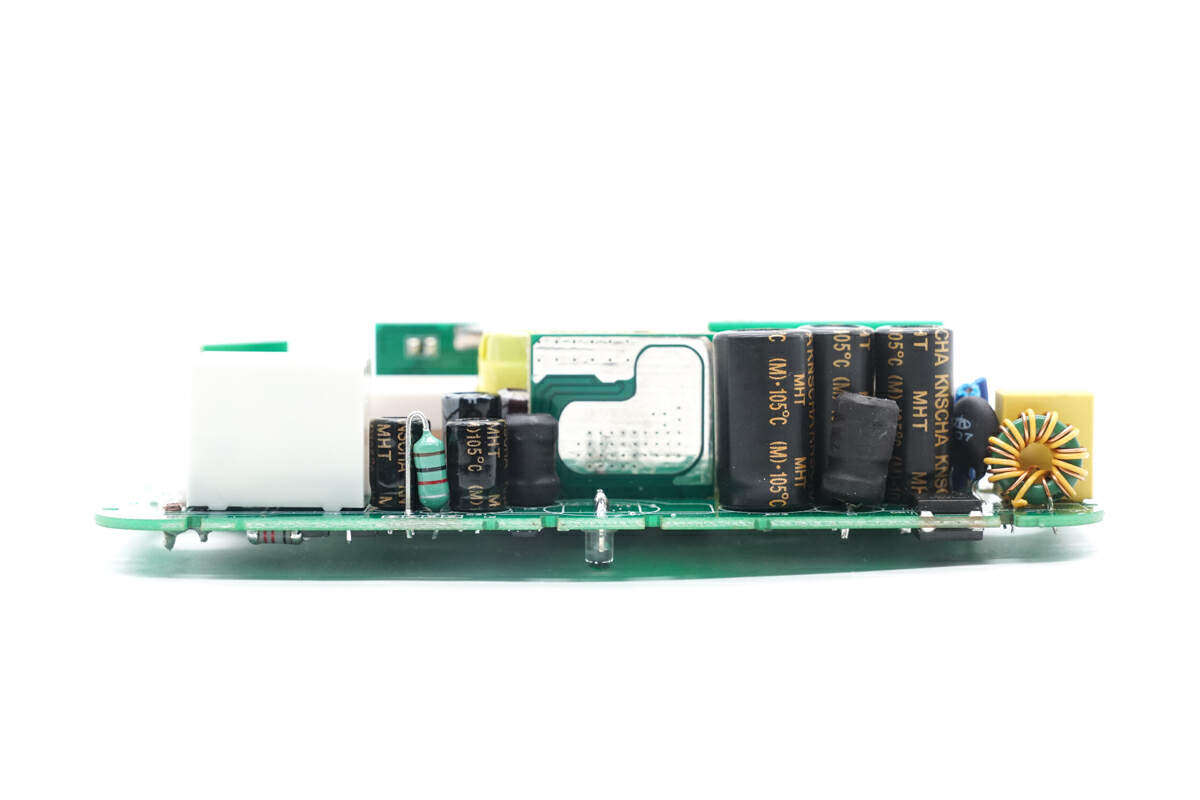

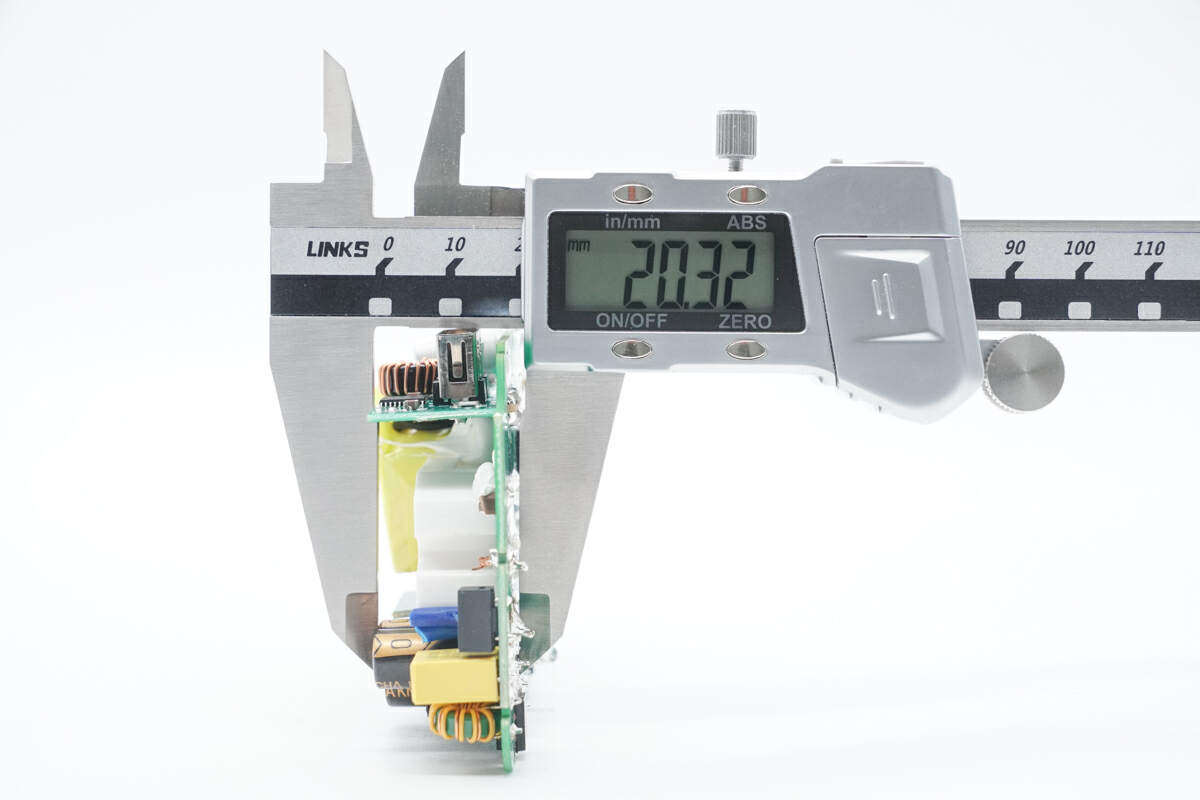

PCBA模块厚度约为20.3mm。

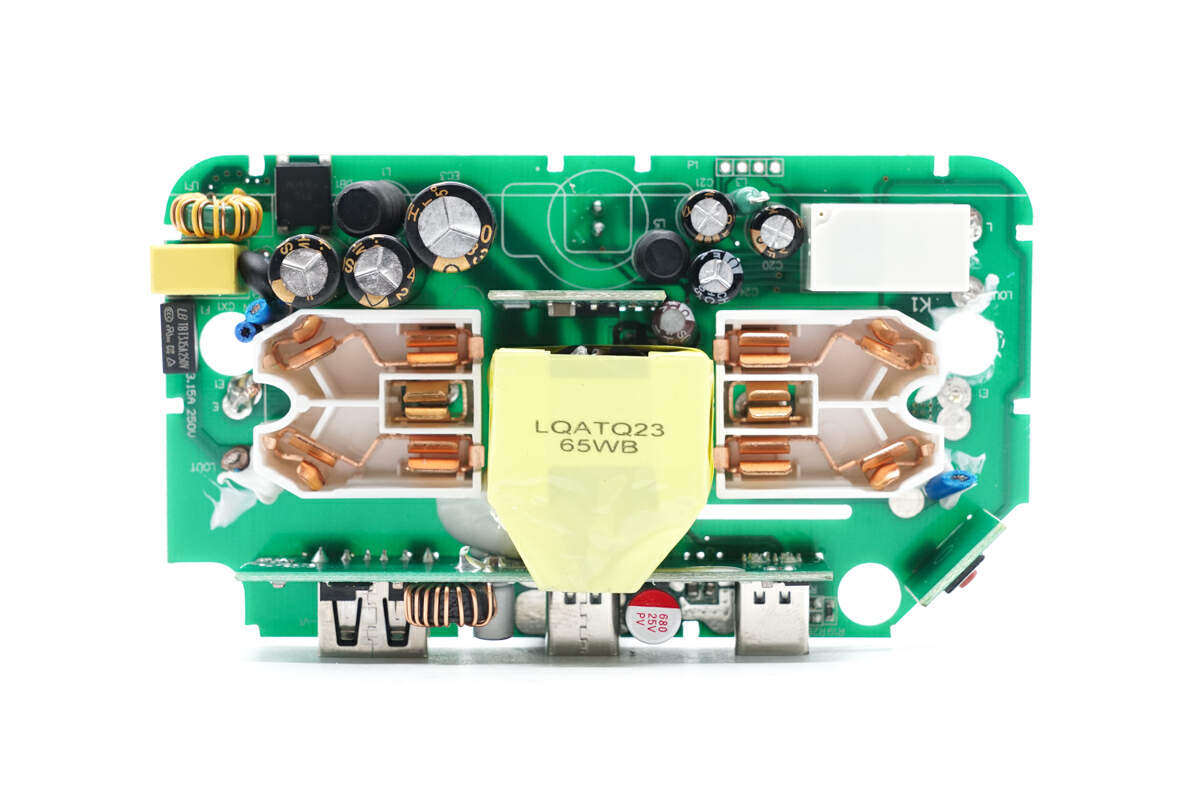

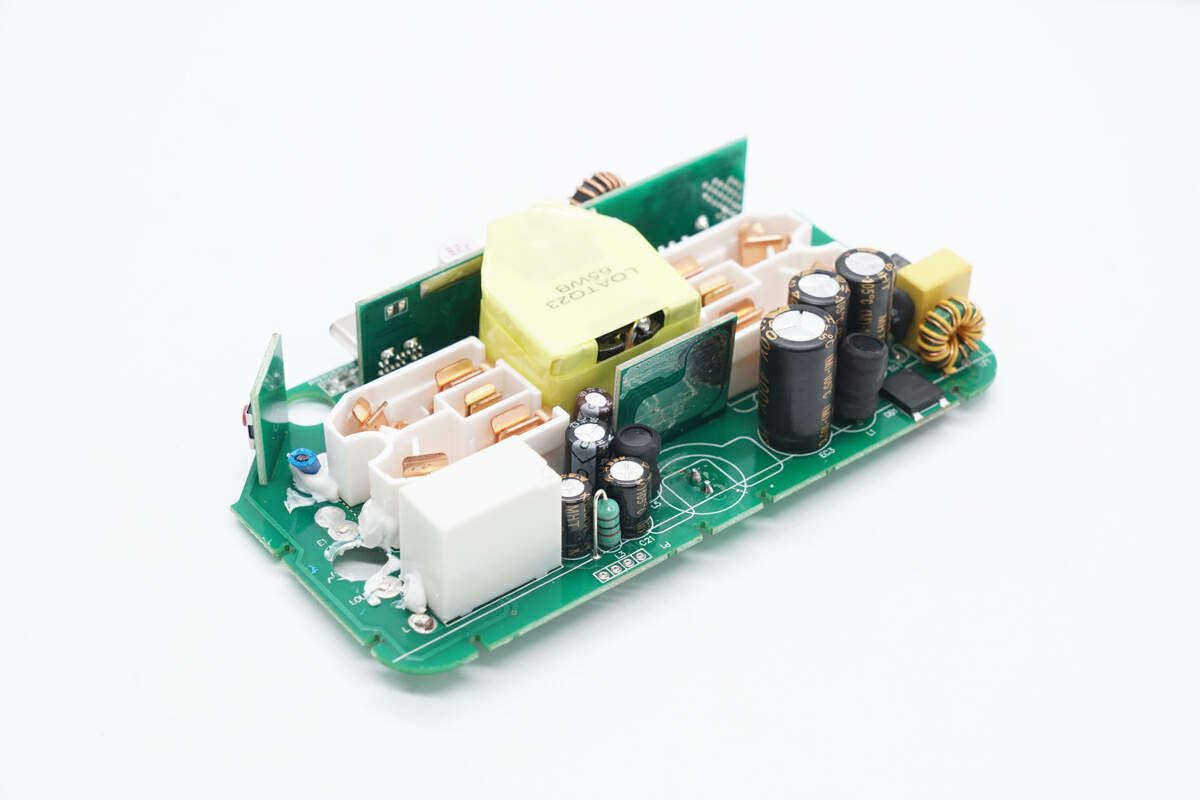

PCBA模块正面一览,左侧焊接保险丝,安规X2电容,左上角焊接共模电感,整流桥,高压滤波电容和共模电感。右侧焊接非隔离降压电路和继电器。在中间焊接小板为氮化镓合封芯片,下方焊接变压器。

变压器两侧为插脚模块,通过焊接连接。变压器下方为输出降压小板,焊接降压电路和USB母座,右下角小板焊接按键用于开关控制。

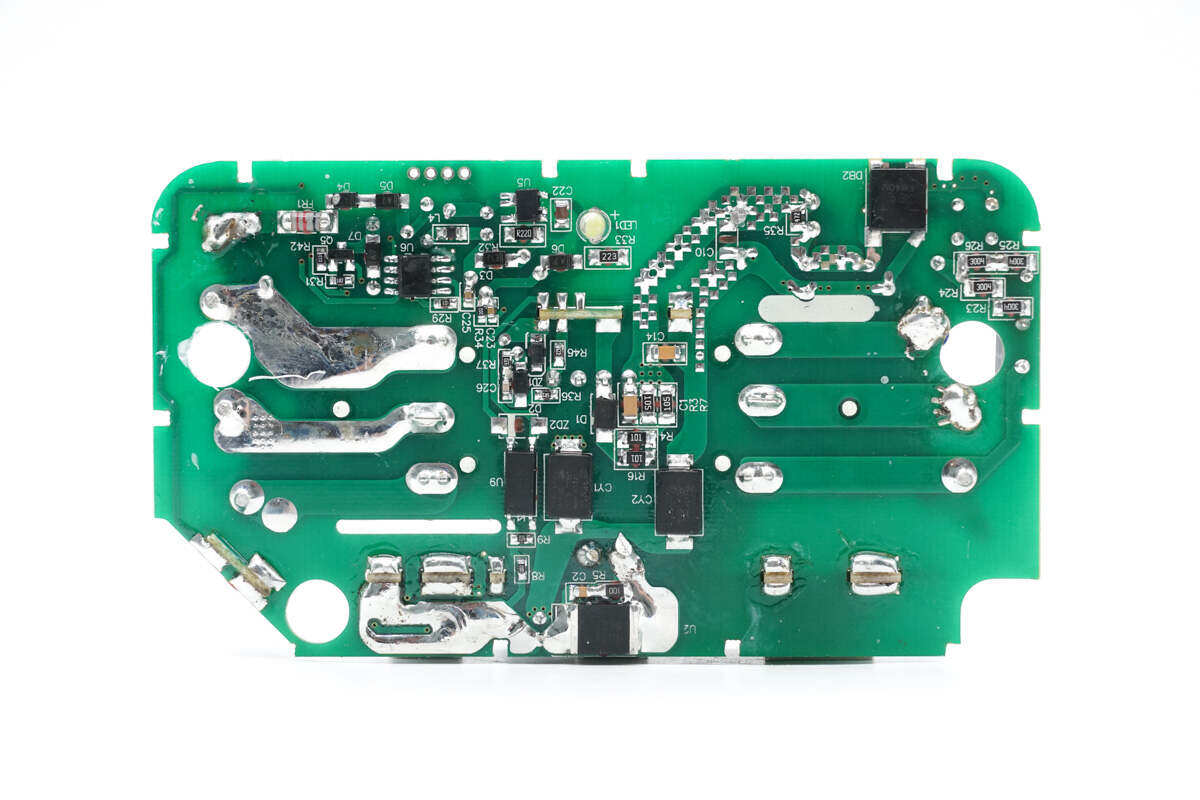

背面焊接非隔离供电芯片,MCU,右侧焊接一颗整流桥。PCB中间位置焊接贴片Y电容和反馈光耦,底部焊接同步整流芯片。

通过对PCBA模块的观察发现,曼科65W缤纷智充盒采用东科合封氮化镓芯片,搭配东科同步整流芯片,组成宽电压输出的开关电源。输出采用一路降压电路,实现三口快充输出和功率自动分配功能。下面我们就从输入端开始了解整个插座的设计和用料。

PCBA模块输入端一览,焊接保险丝,安规X2电容,共模电感。

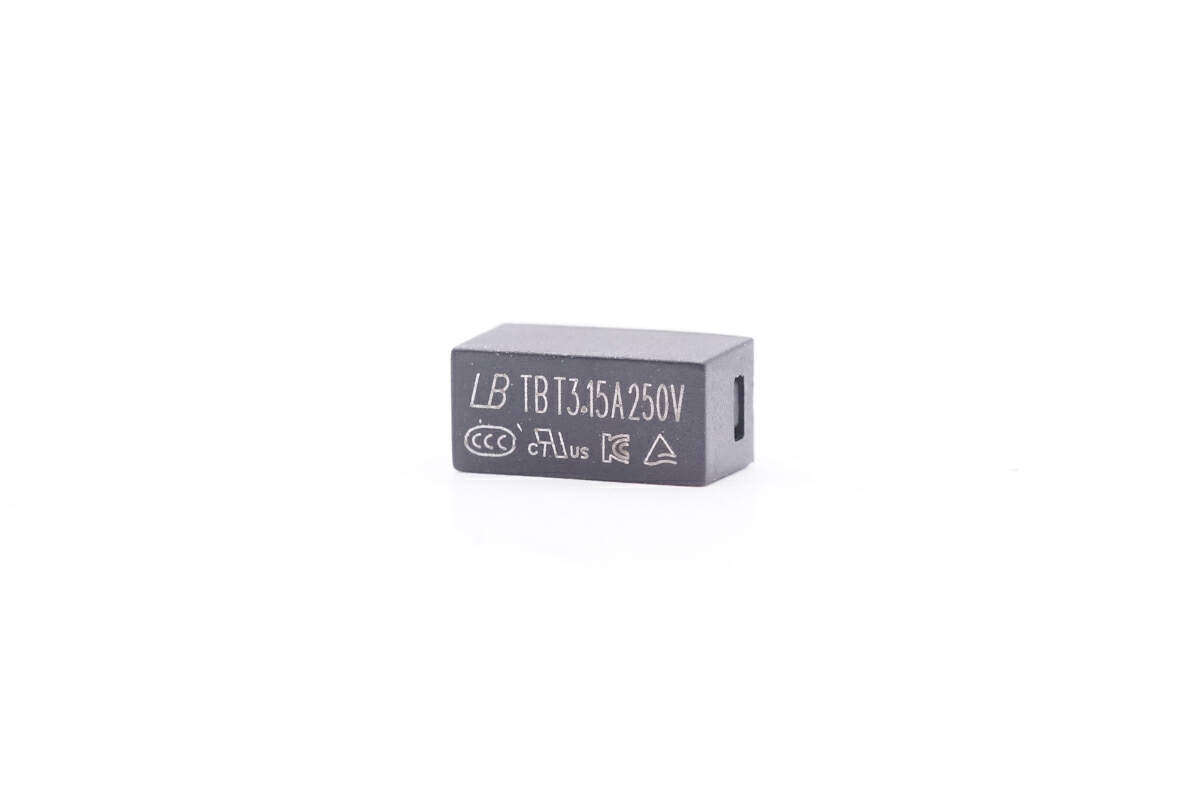

输入端保险丝来自蓝宝,规格为3.15A 250V。

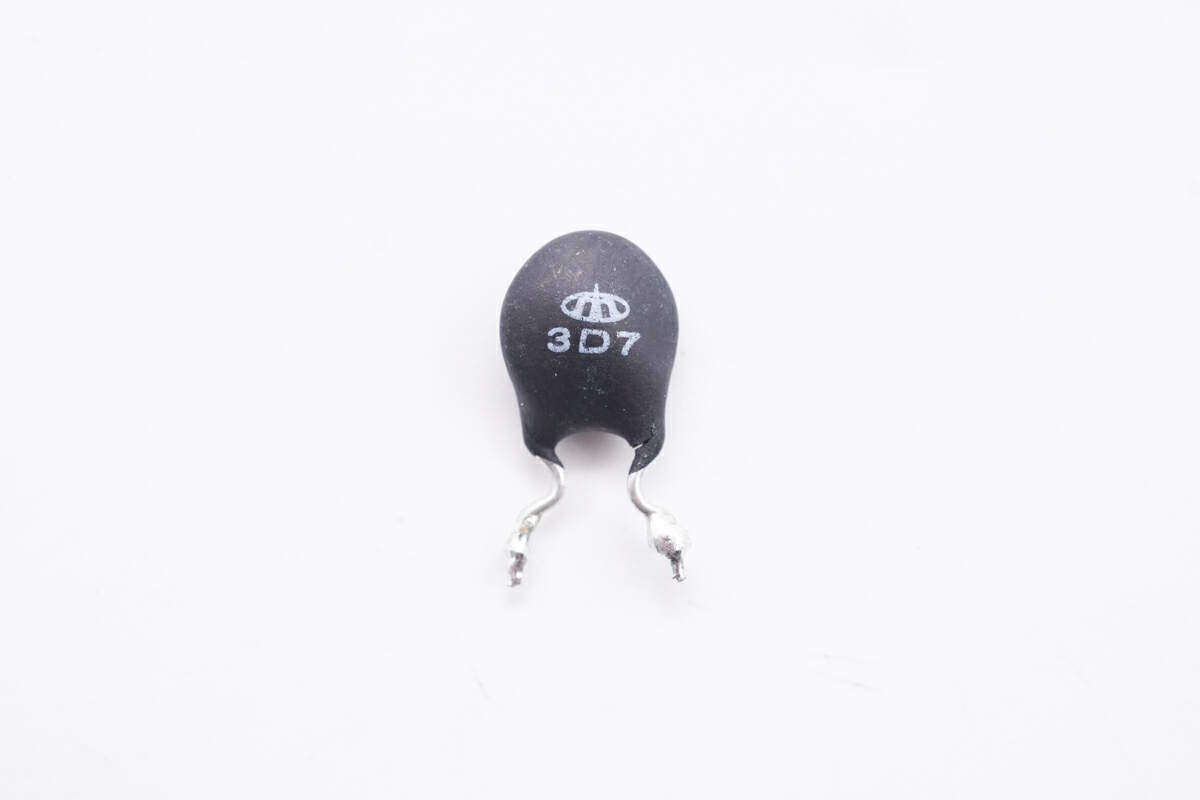

NTC热敏电阻来自时恒电子,型号3D7,用于抑制电源上电的浪涌电流。

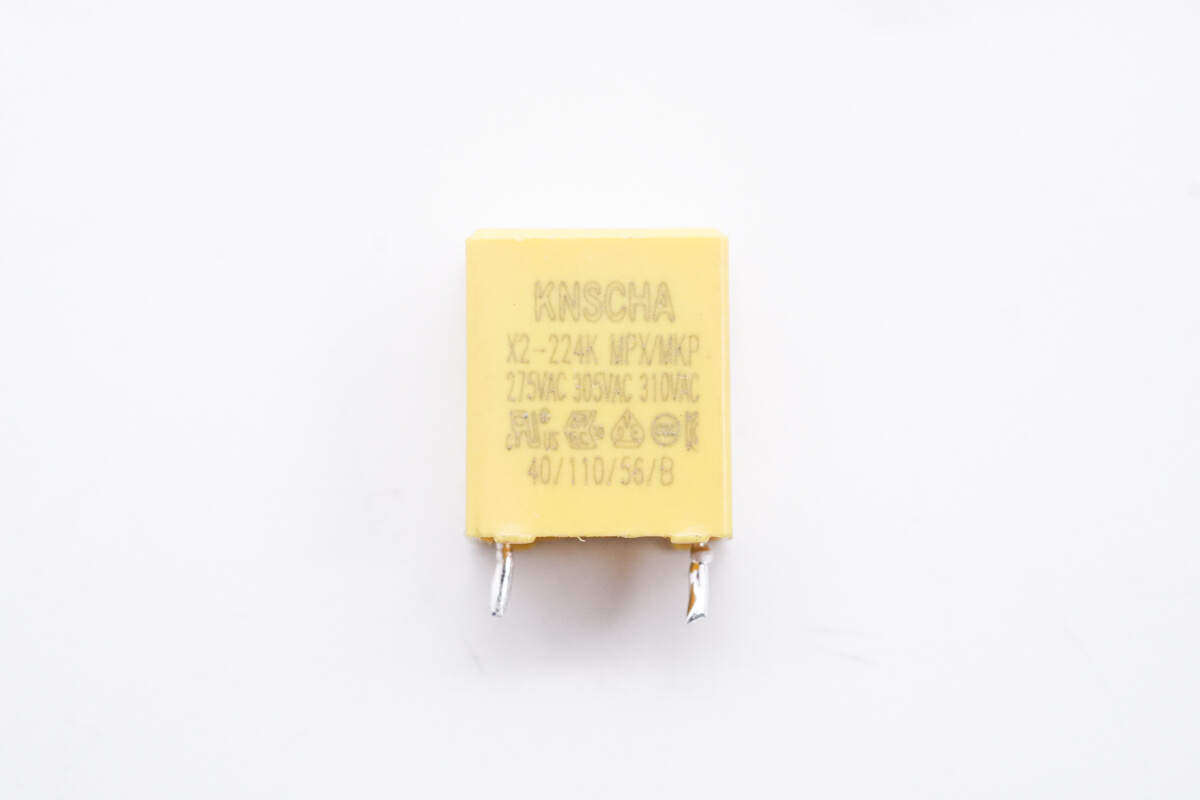

安规X2电容来自科尼盛,规格为0.22μF。

PCBA模块右侧焊接共模电感,高压滤波电容,差模电感,左侧焊接继电器,非隔离降压电路,中间焊接合封氮化镓芯片小板。

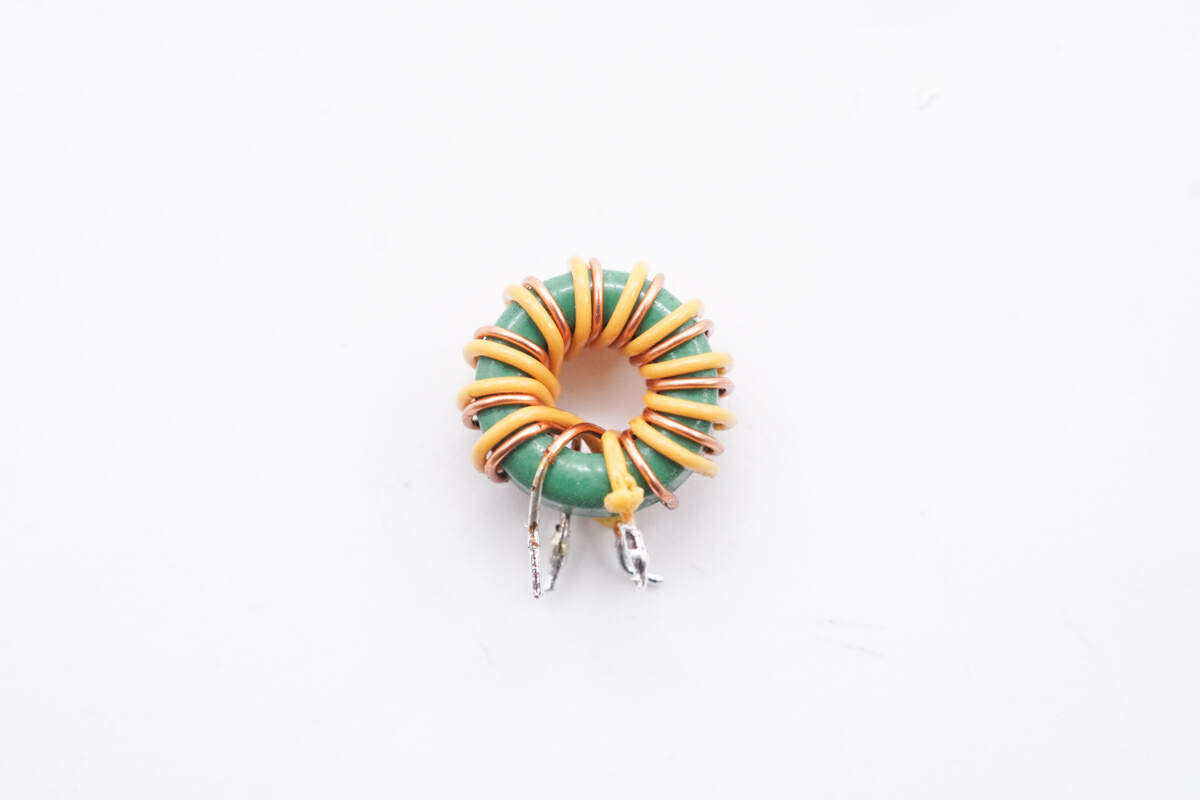

共模电感采用漆包线和绝缘线绕制。

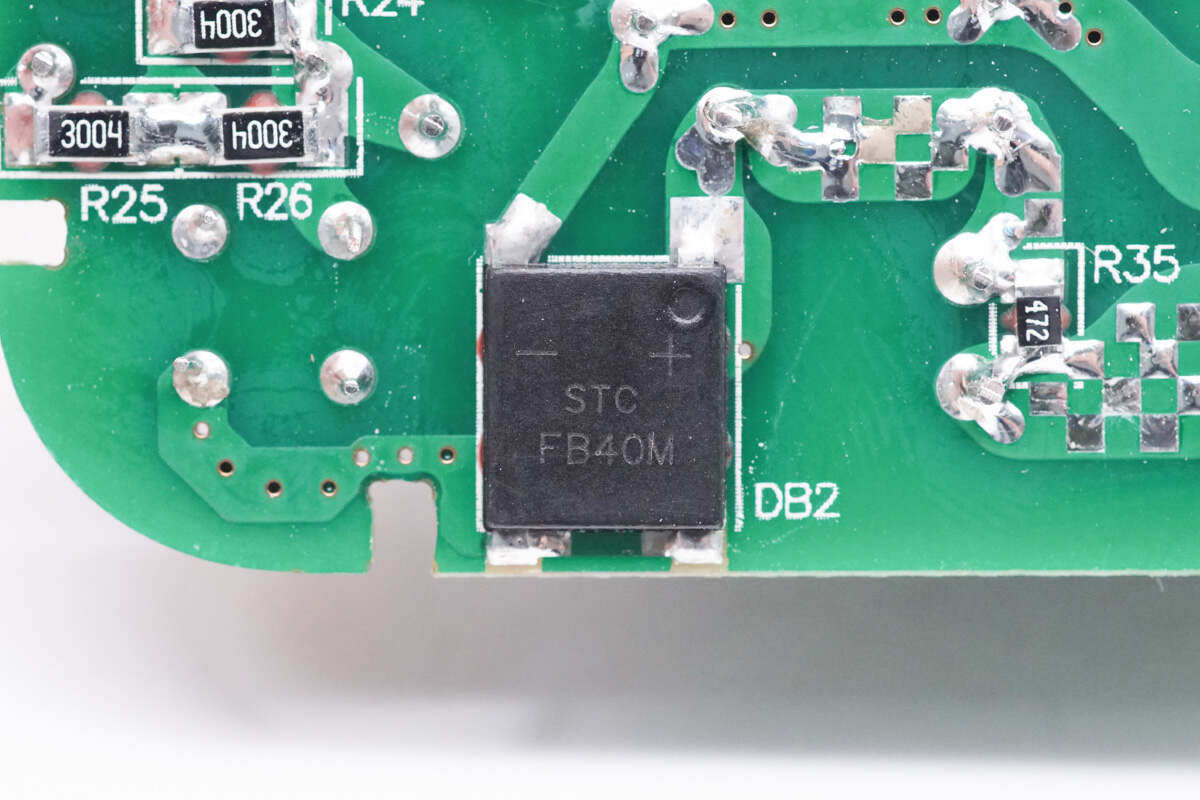

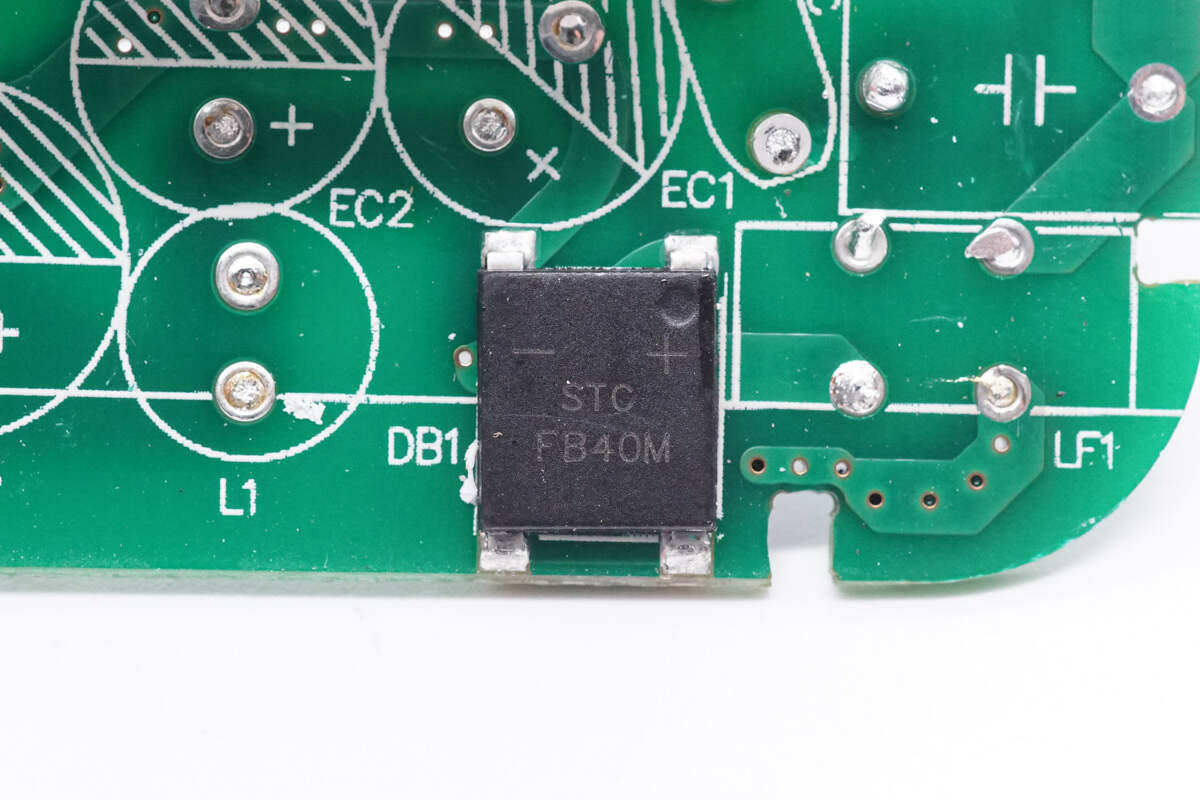

贴片整流桥型号FB40M,规格为4A 1000V。

在PCB背面焊接一颗同型号整流桥,使用两颗均摊发热,降低温升。

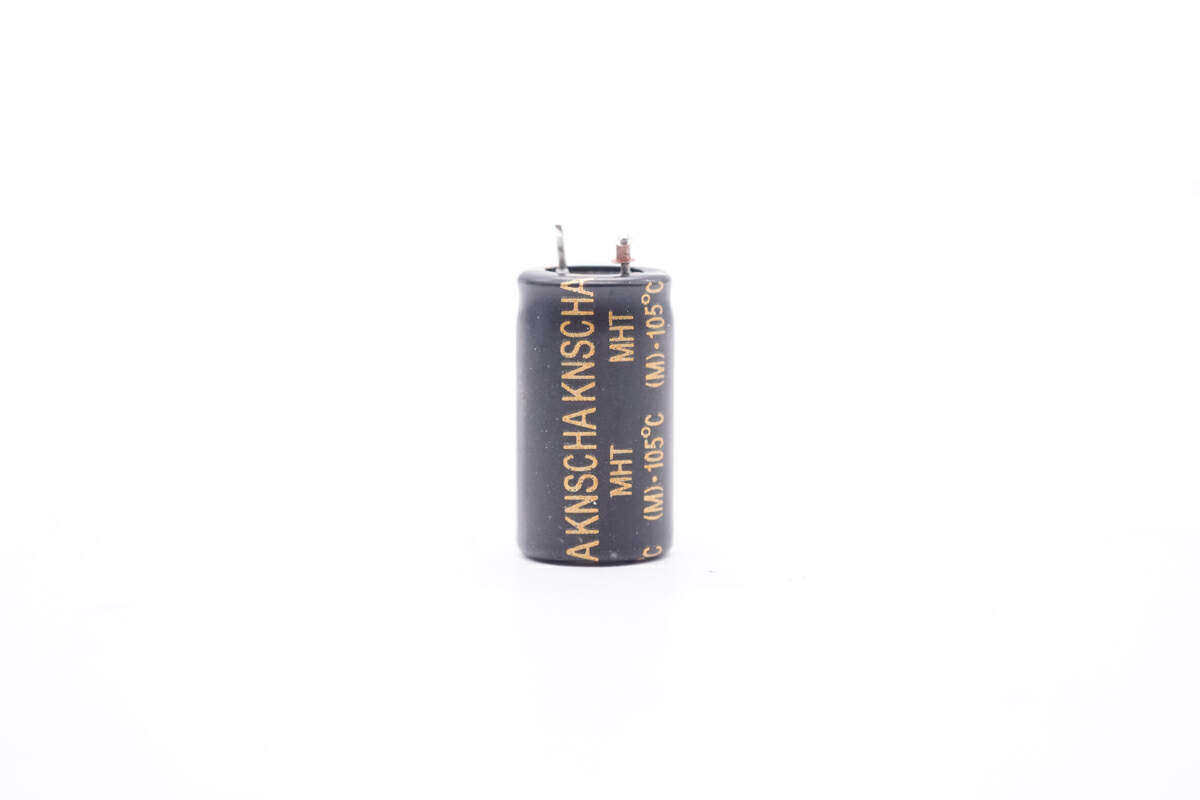

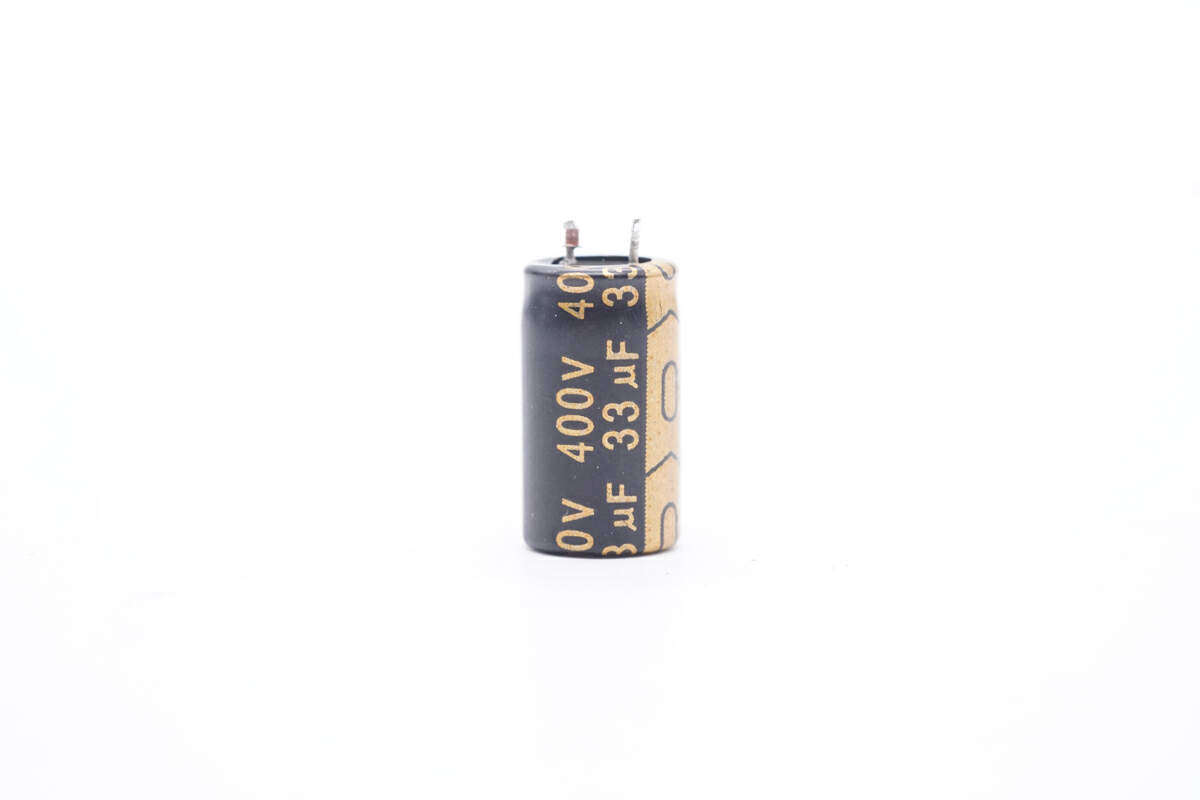

高压滤波电容来自科尼盛。

规格为400V33μF。

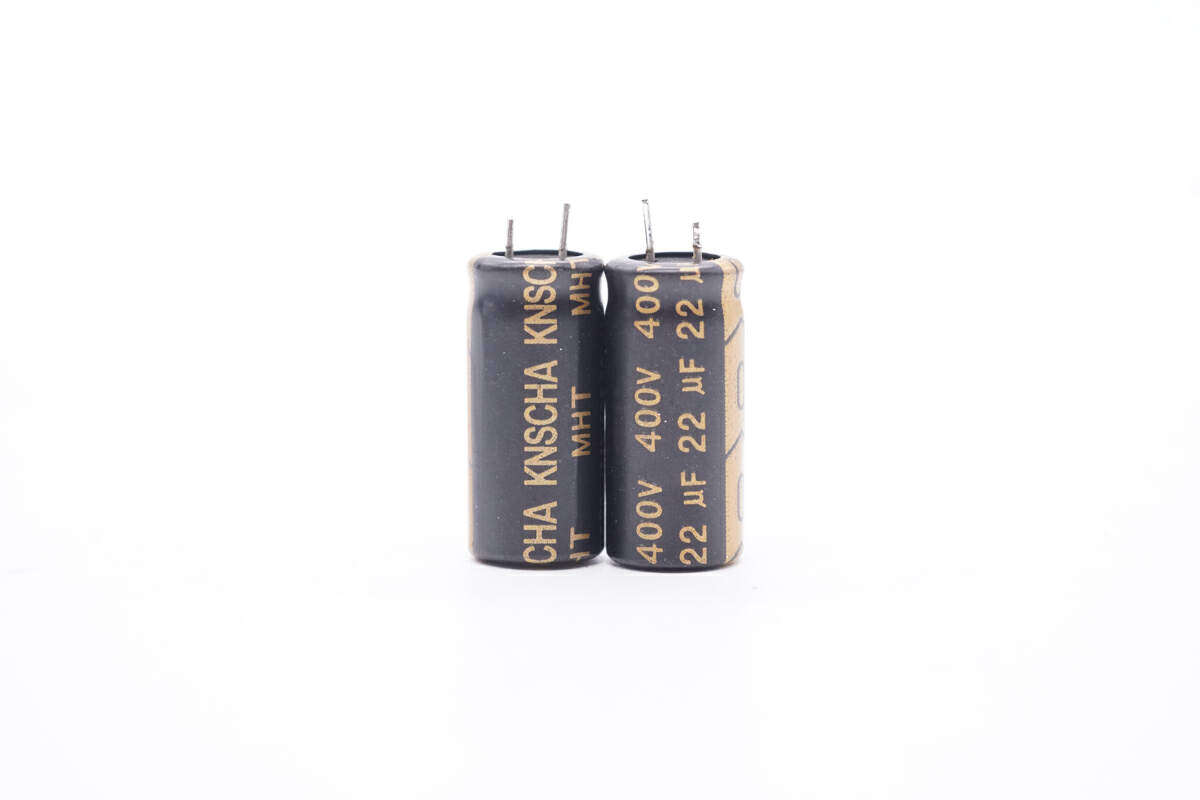

两颗滤波电容规格为400V22μF,总滤波电容容量为77μF。

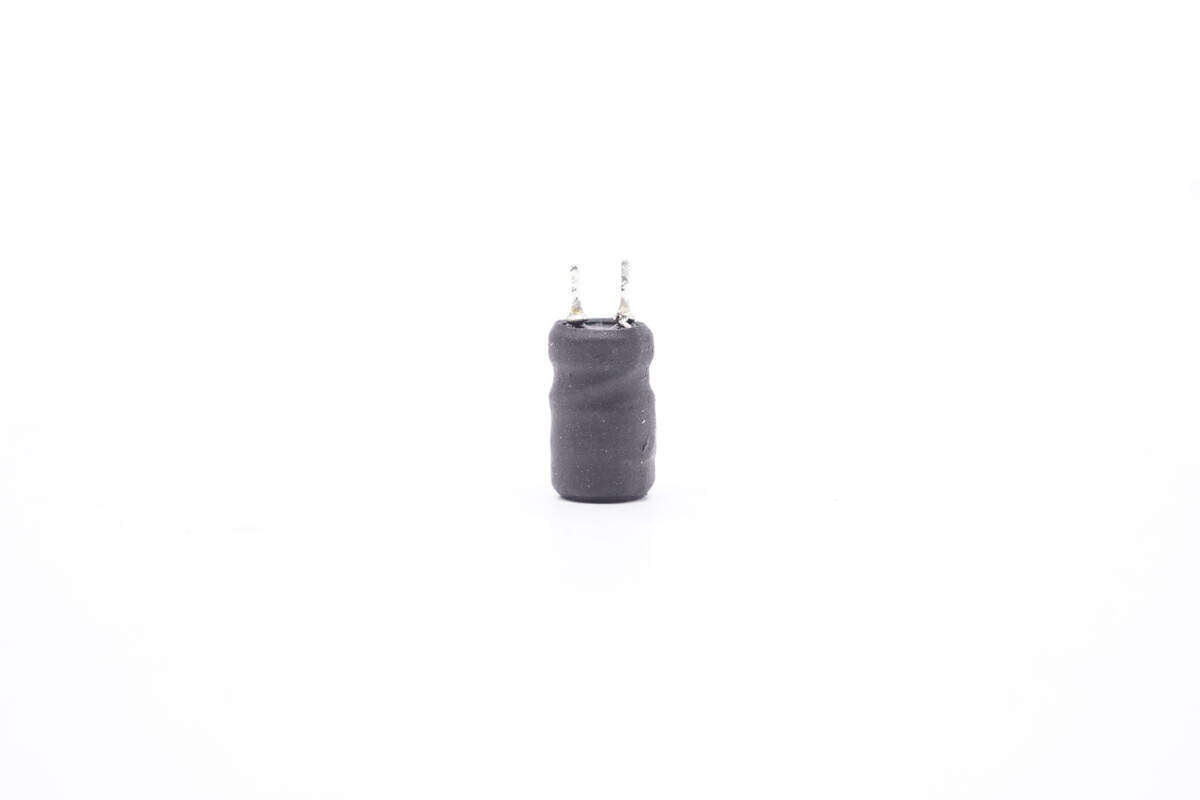

差模电感采用工字磁芯绕制,外套热缩管绝缘。

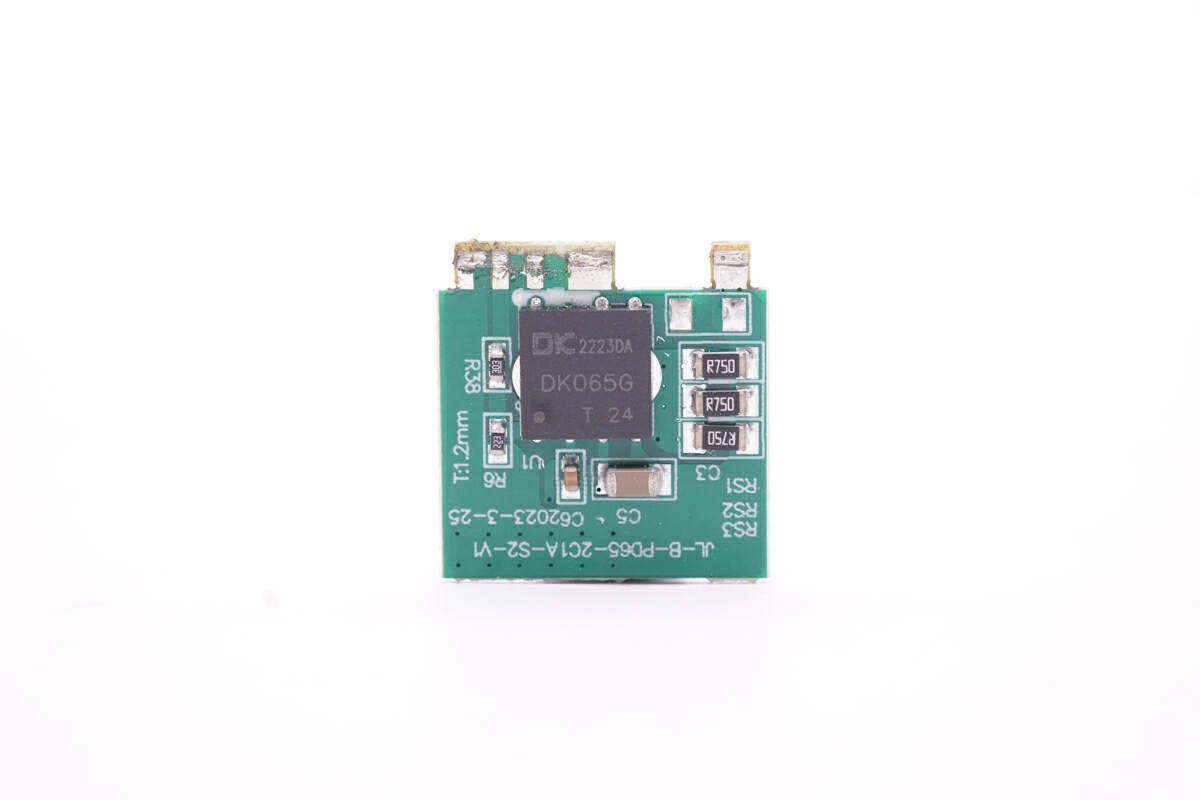

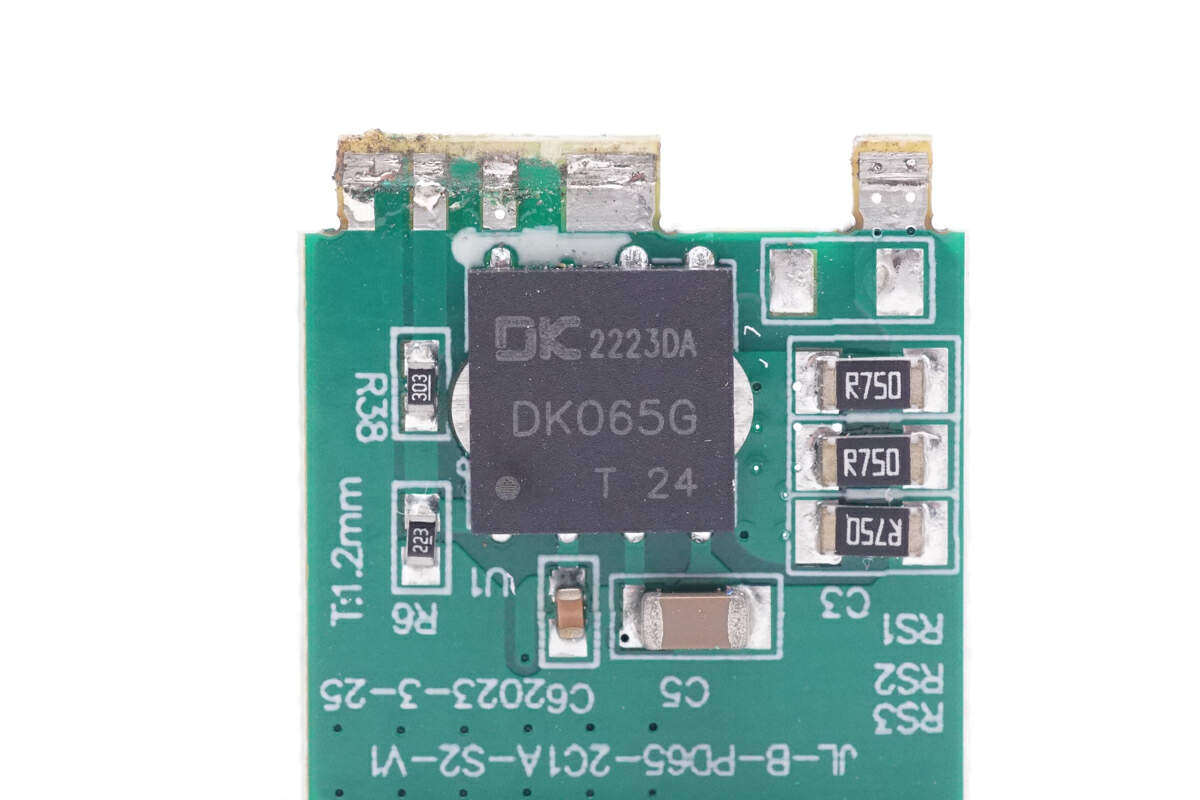

小板正面焊接氮化镓合封芯片和电流取样电阻等元件。

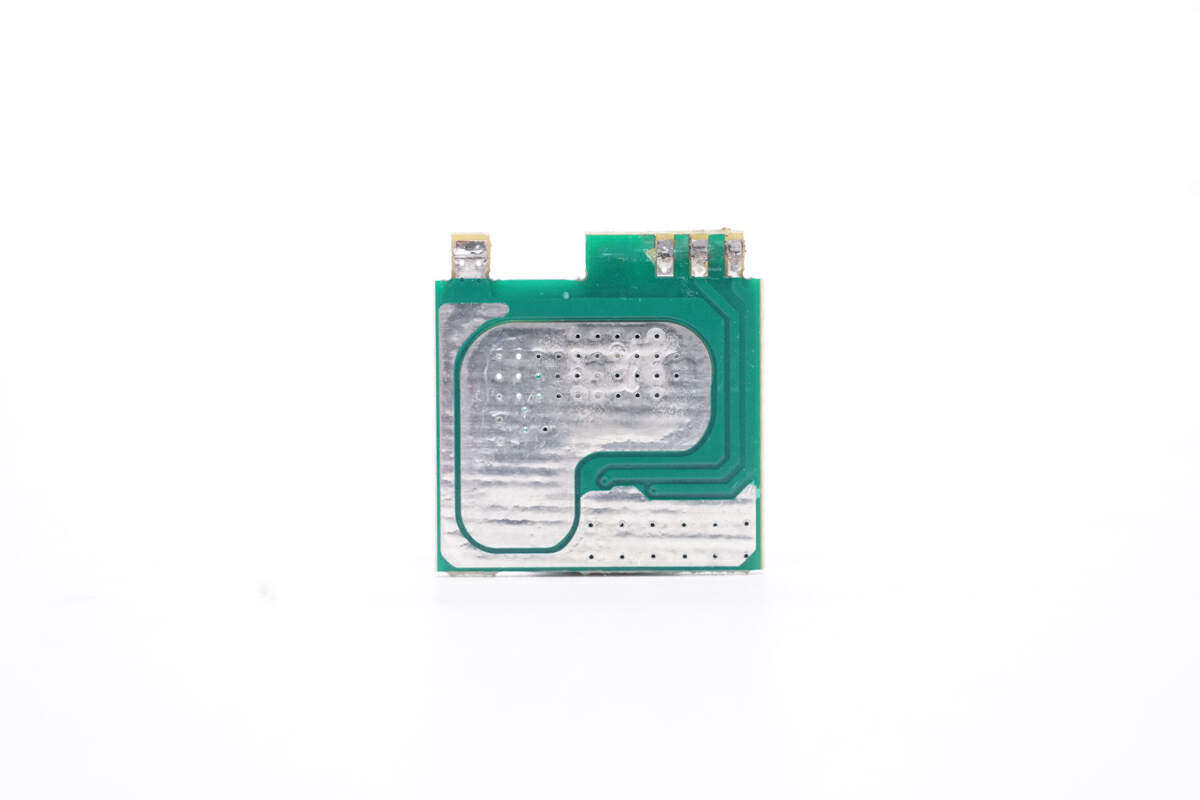

小板背面大面积露铜加锡,增强散热。

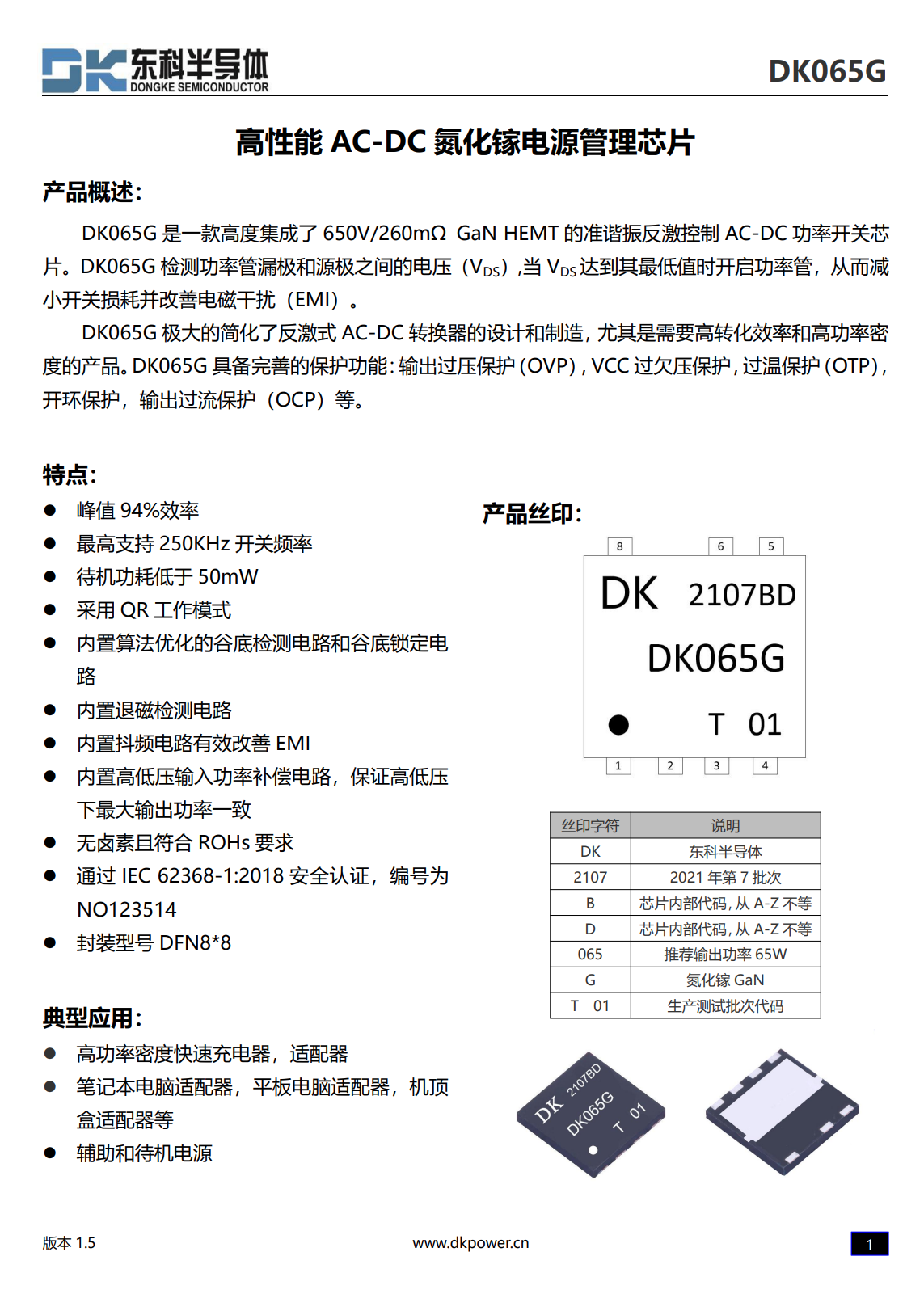

ACDC初级侧采用了东科半导体的合封氮化镓系列产品DK065G。其内部集成了650V/260mΩ氮化镓功率管,并集成了控制和驱动电路芯片。DK065G采用了专利的谷底锁定QR算法,在降低开通损耗,提高系统效率的同时,稳定的锁谷底算法避免了音频噪声的引入,大大简化了高功率密度反激电源的设计。DK065G具备完善的保护功能,支持输出过压保护,供电过压、欠压保护,过热保护等保护功能。

东科DK065G采用DFN8*8封装,外围元件精简,适用于高功率密度快充适配器,笔记本电源适配器等应用。

充电头网拆解了解到,东科氮化镓合封芯片此前还被联想小新65W氮化镓充电器、佳域45W双C口氮化镓充电器、佳域35W双C口氮化镓充电器、华科生65W 2C1A氮化镓充电器等产品采用,质量获客户一致认可。

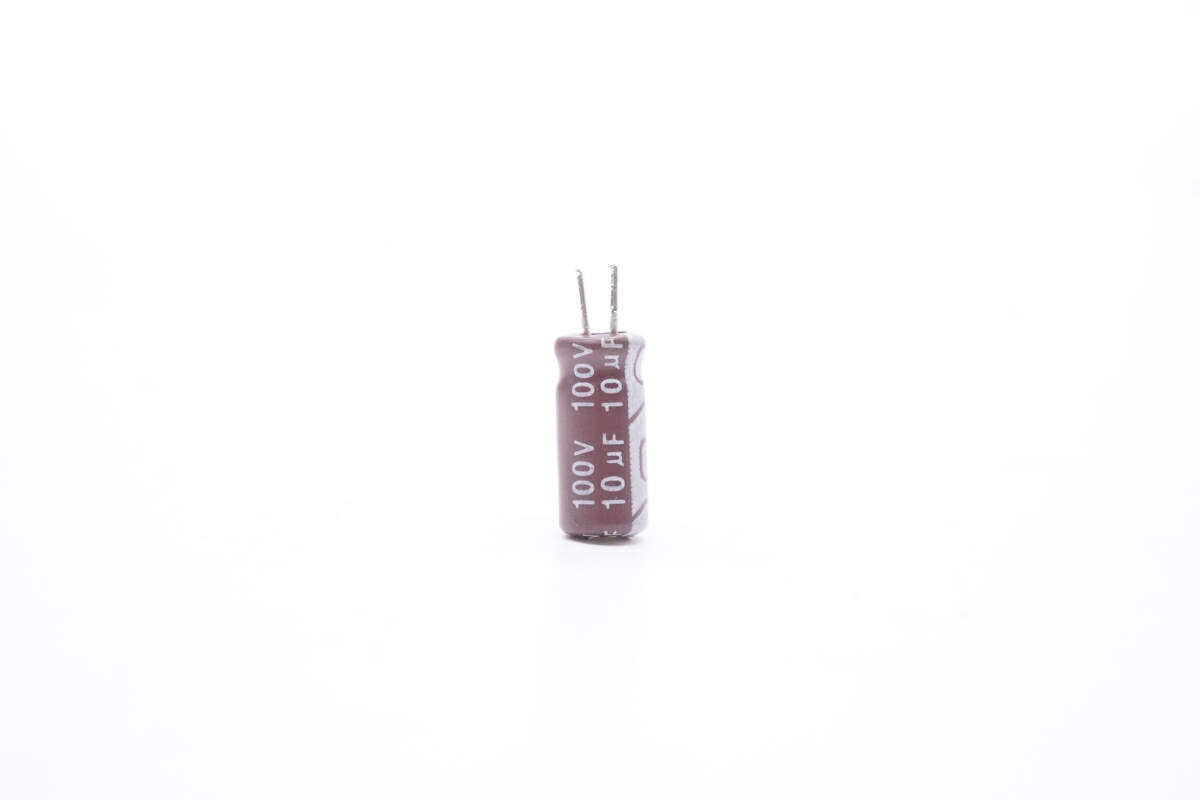

为氮化镓合封芯片供电的滤波电容规格为100V10μF。

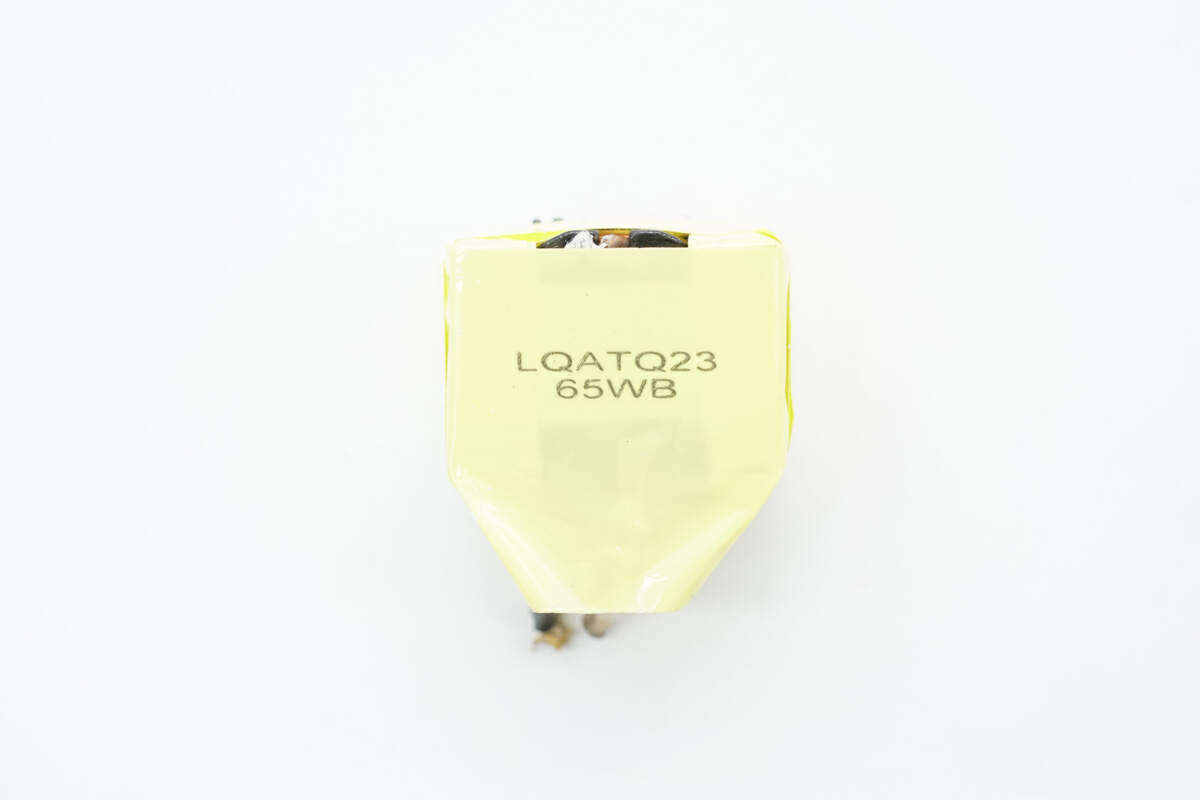

变压器采用胶带严密缠绕绝缘。

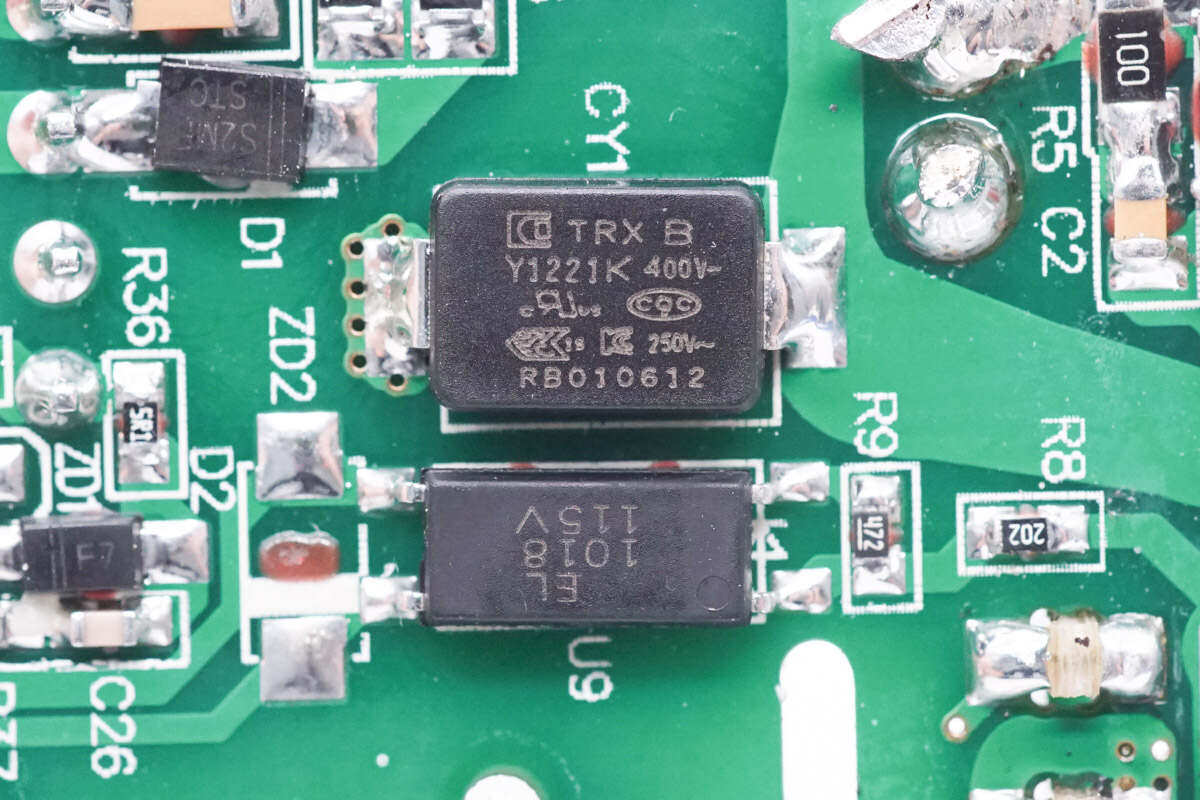

贴片Y电容来自四川特锐祥科技股份有限公司,具有体积小、重量轻等特色,非常适合应用于氮化镓快充这类高密度电源产品中,料号为TMY1221K。

特锐祥专注于被动元器件的研发、生产及销售,注册资本1亿元。旗下有自主电容品牌两类:SMD TRX及DIP TY电容器,TRX将致力于陶瓷材料的研究,以拓展更多品类的应用,为客户提供更多的解决方案。

充电头网了解到,特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外,也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上,性能获得客户一致认可。

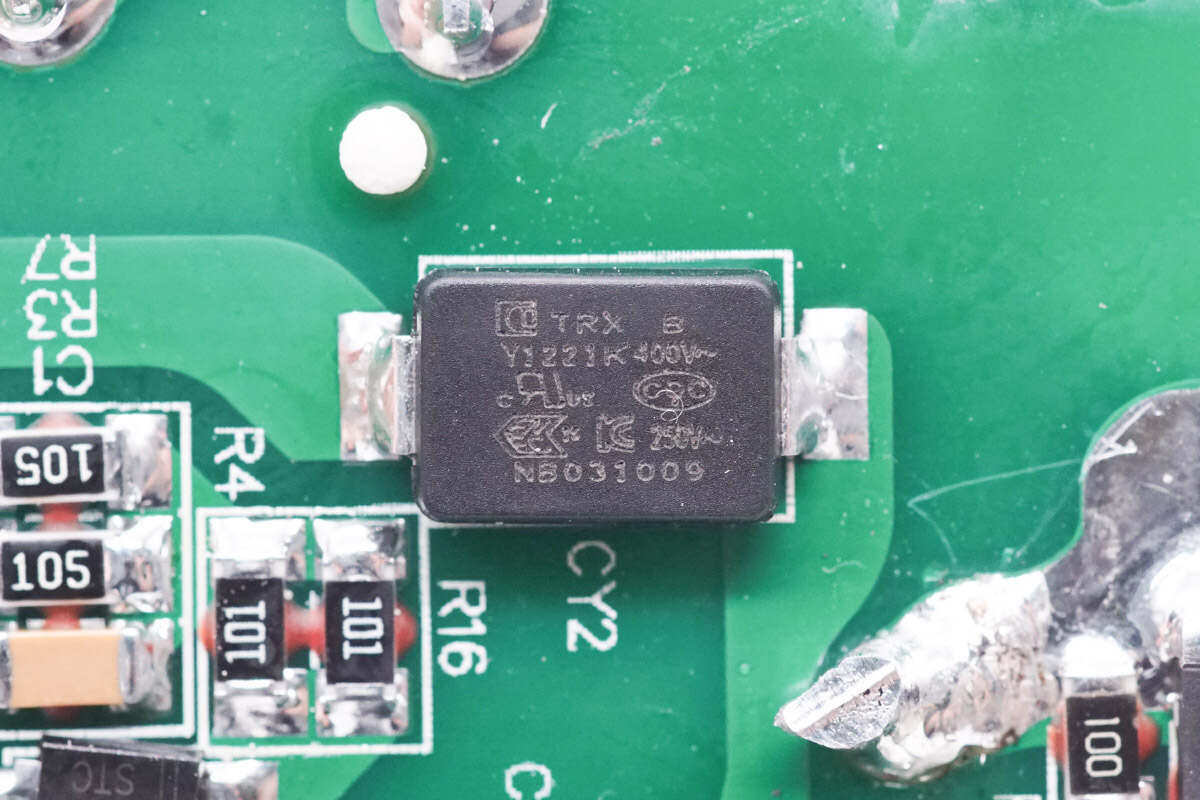

另一颗Y电容料号相同。

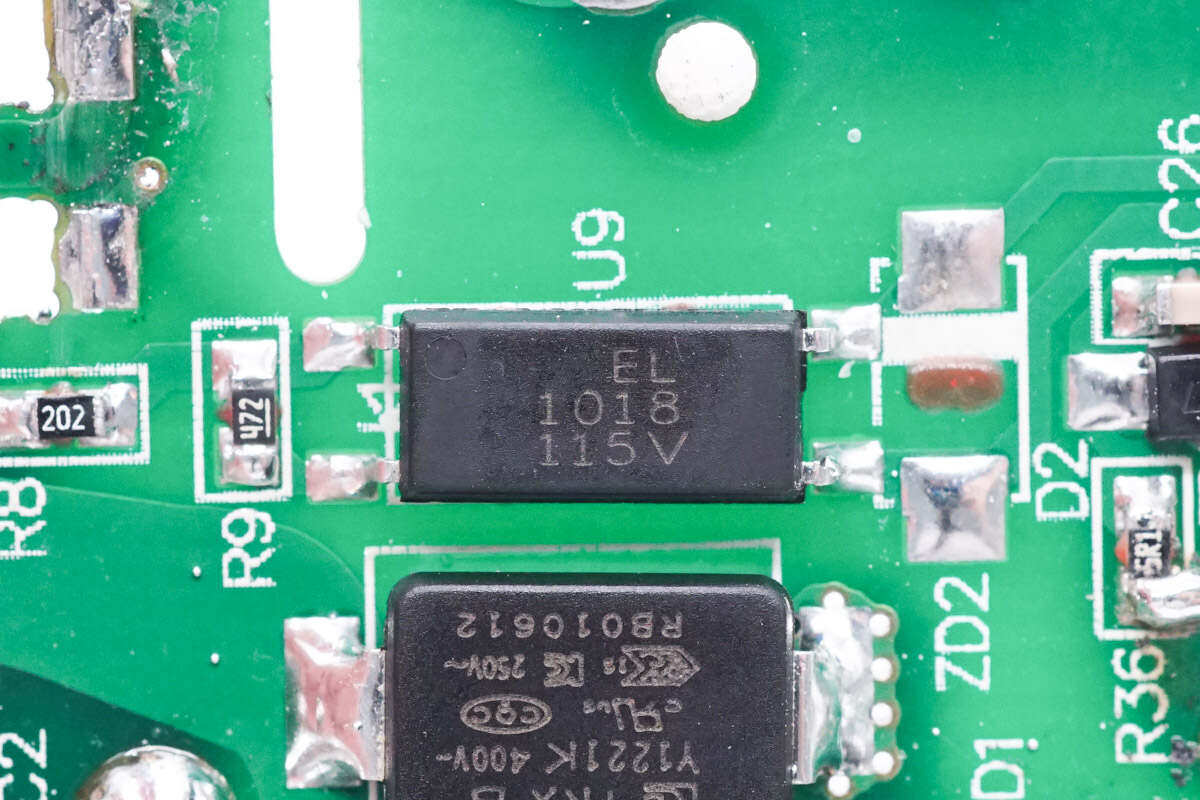

亿光 EL1018光耦用于输出电压反馈。

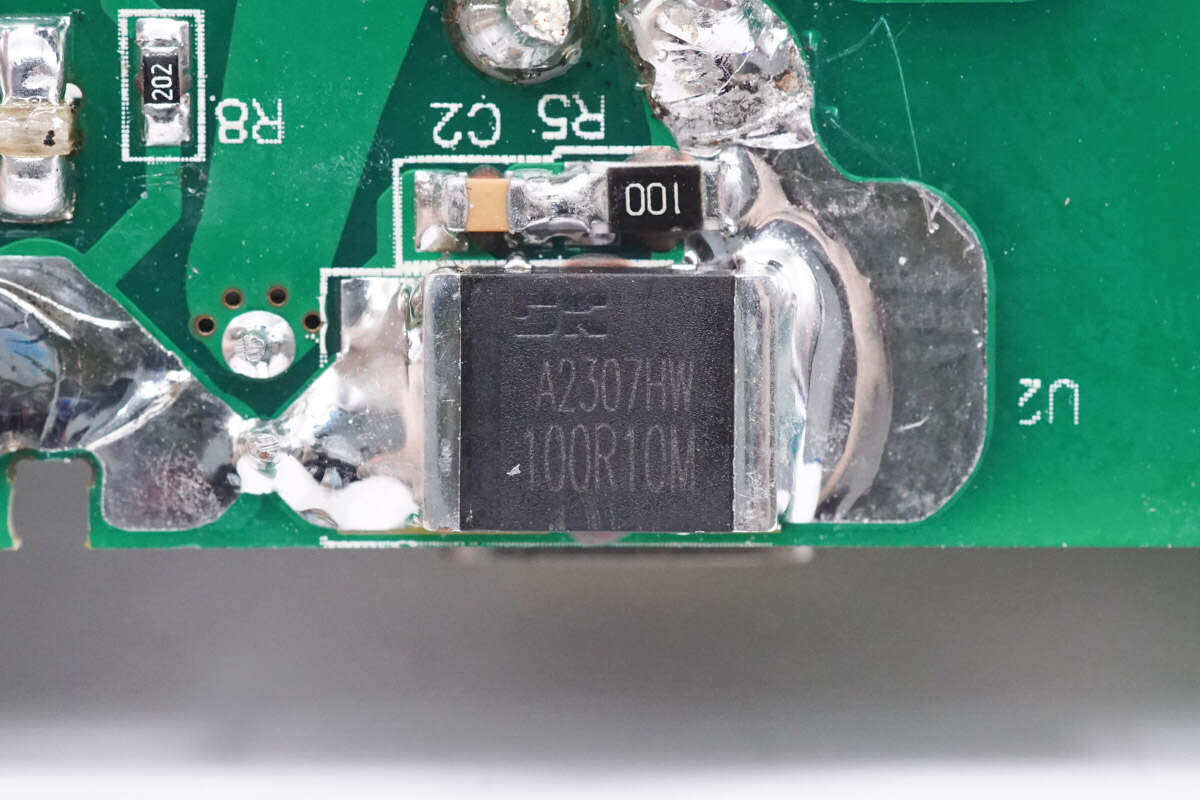

同步整流芯片来自东科,型号DK5V100R10M,是一颗无外围的同步整流芯片。芯片内置100V耐压,10mΩ导阻的同步整流管,可以大幅降低传统肖特基二极管的导通损耗,直接替代肖特基二极管,提高电源的转换效率,并改善EMI。

东科DK5V100R10M支持CCM/DCM/QR工作模式,内置智能检测,无需外接同步信号。芯片具备自供电技术,无需外围元件,适用于USB PD快充,电源适配器和LED驱动电源,采用SM-10封装。

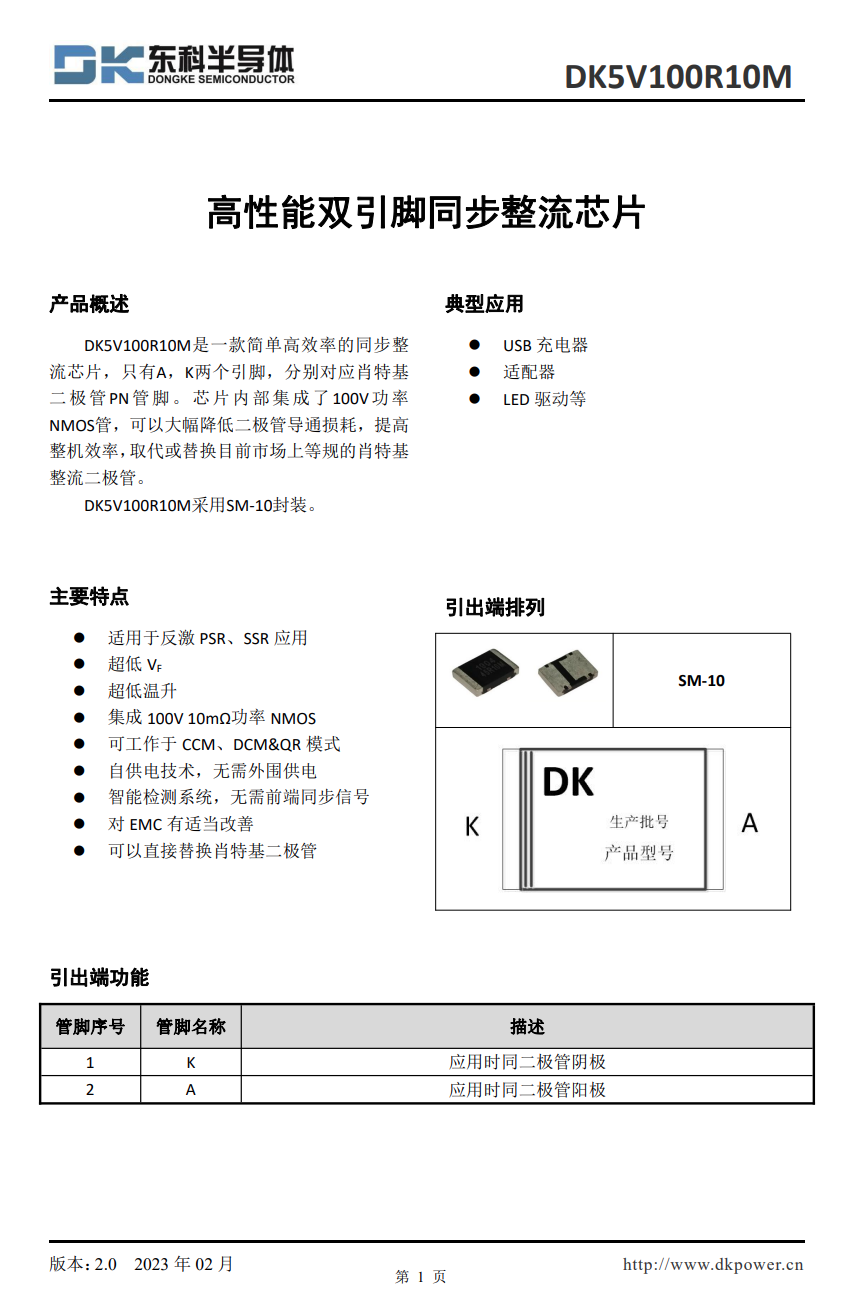

东科 DK5V100R10M 资料信息。

输出端焊接降压小板和滤波固态电容。

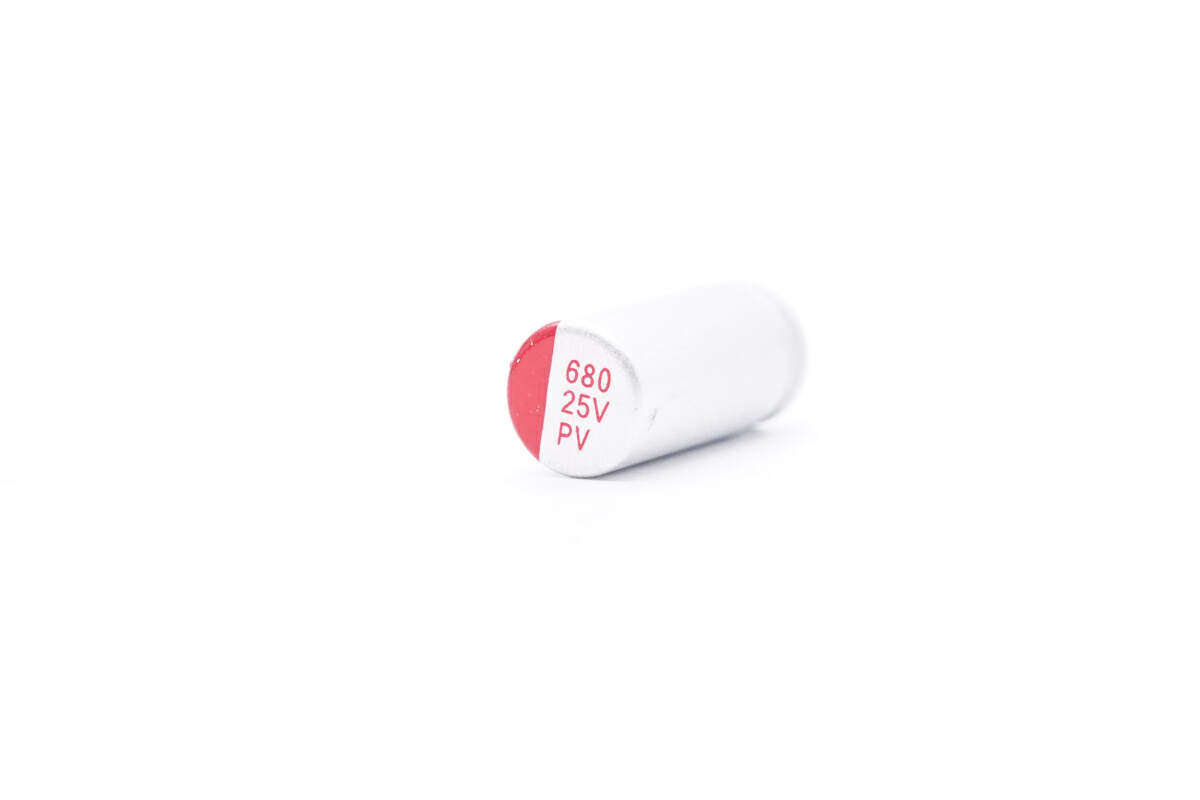

滤波电容规格为680μF25V。

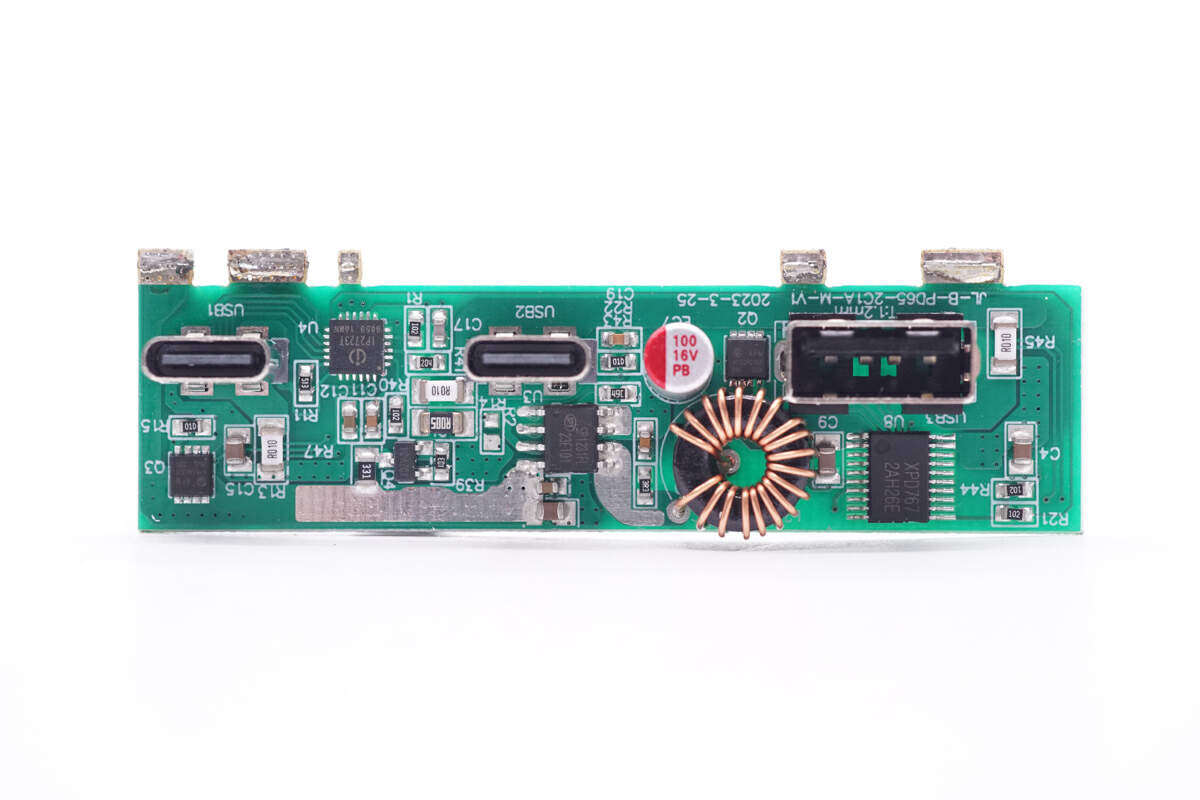

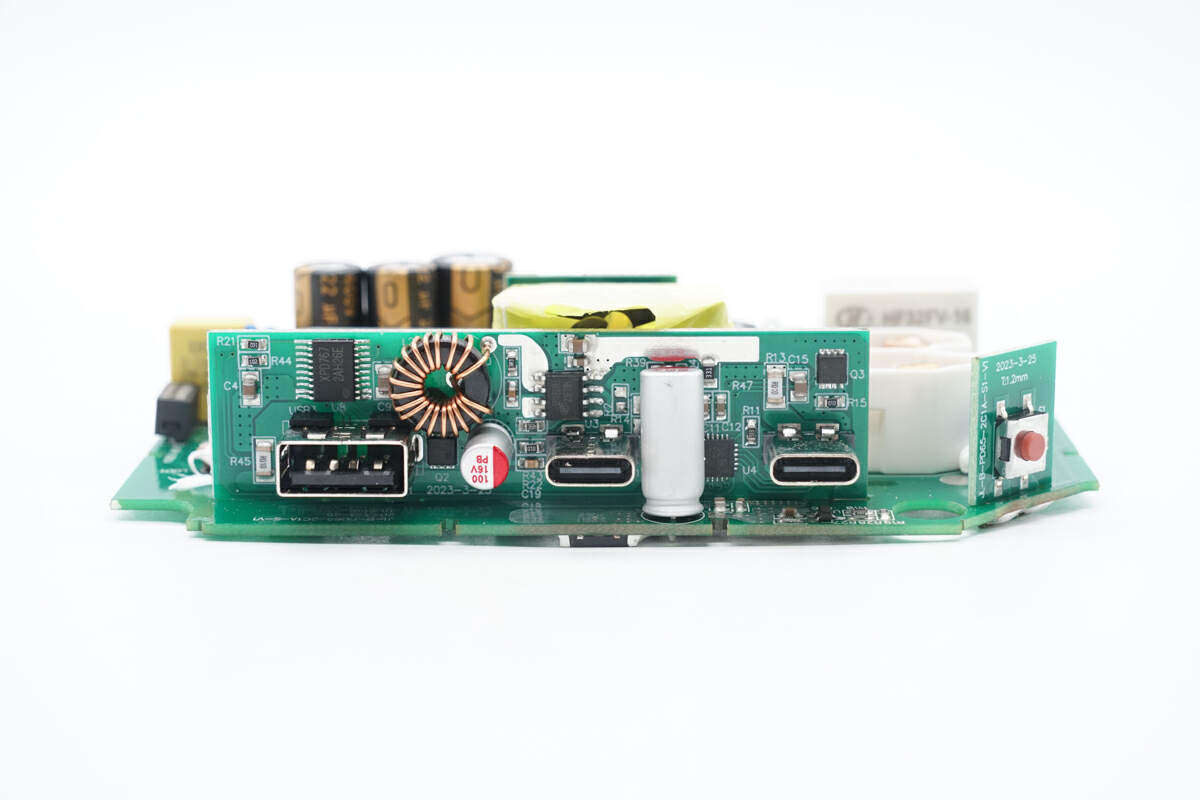

输出小板焊接协议芯片,VBUS开关管,同步降压转换器,降压电感和滤波电容,以及两个USB-C和一个USB-A母座。

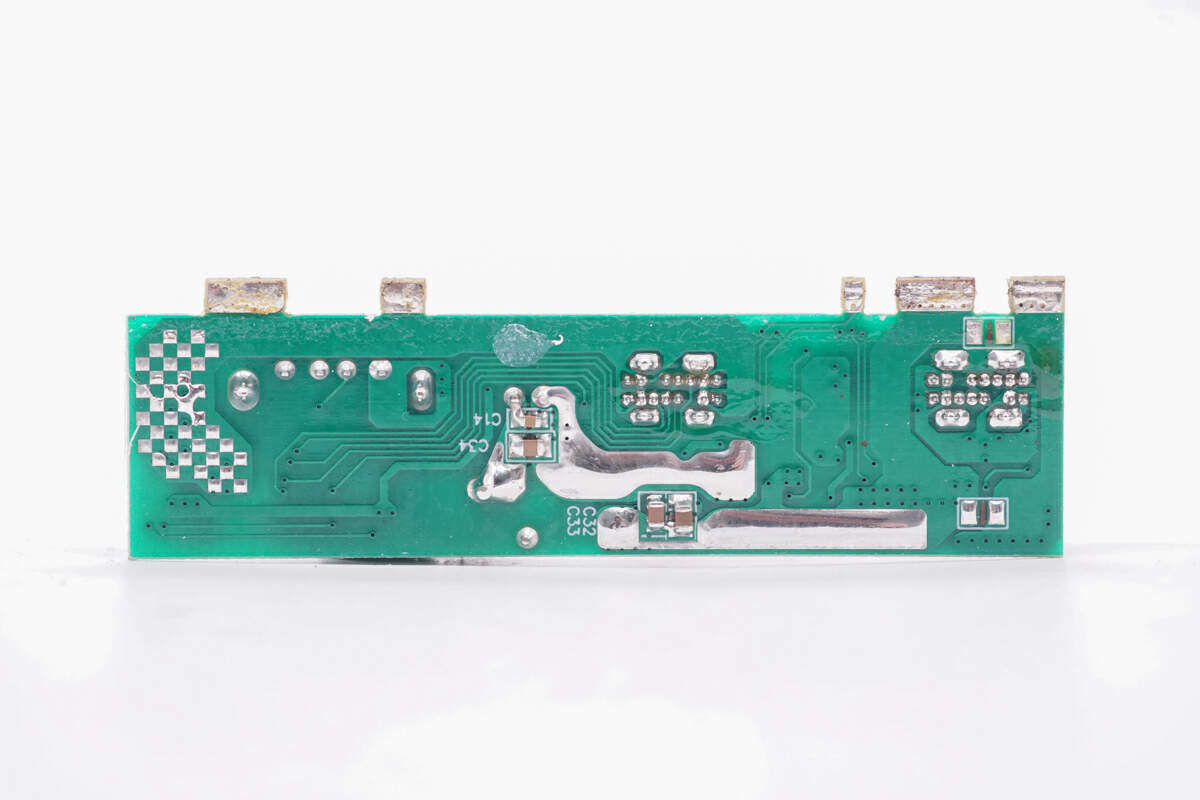

小板背面露铜加锡,增强散热性能。USB-C和USB-A母座均为过孔焊接,增加强度。

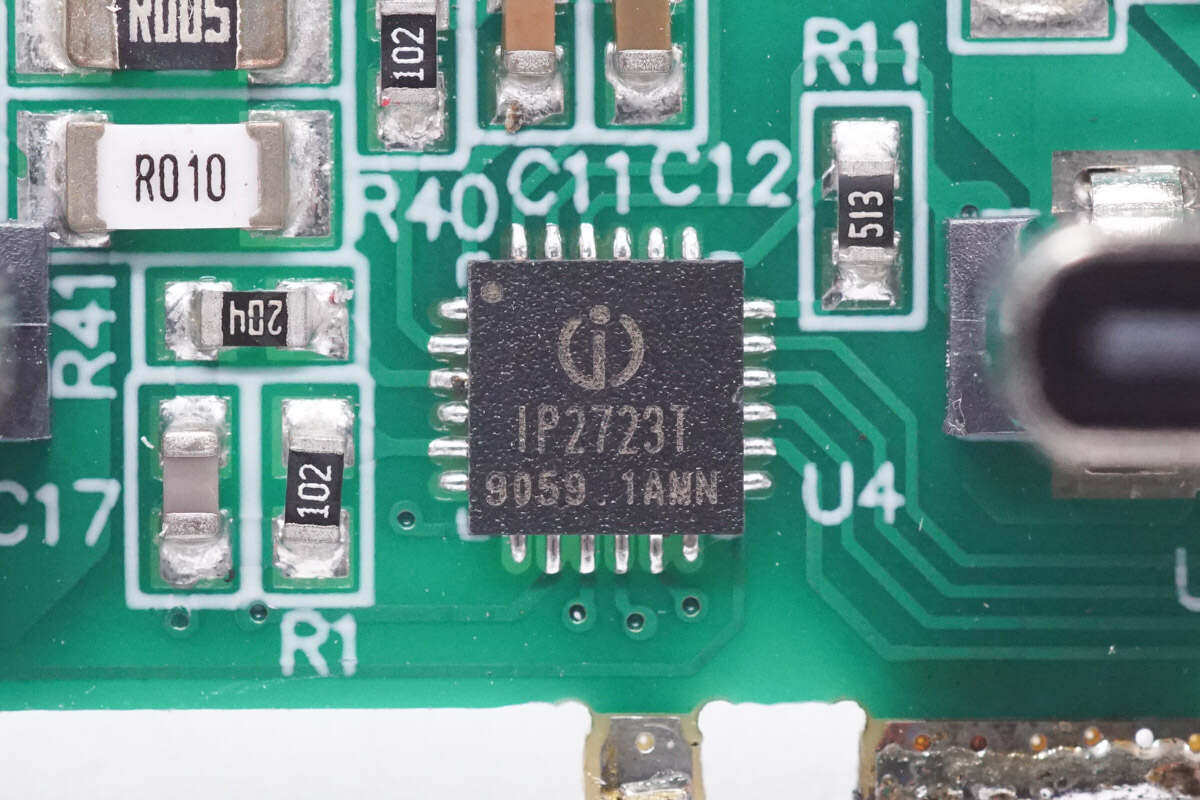

USB-C1口协议芯片采用英集芯IP2723T,该芯片已通过USB IF协会PD3.0 PPS认证,TID:3135,是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议,包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS保护管,用于静电保护功能。

可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能,在应用时仅需极少的外围器件,有效减小整体方案的尺寸,降低BOM成本。

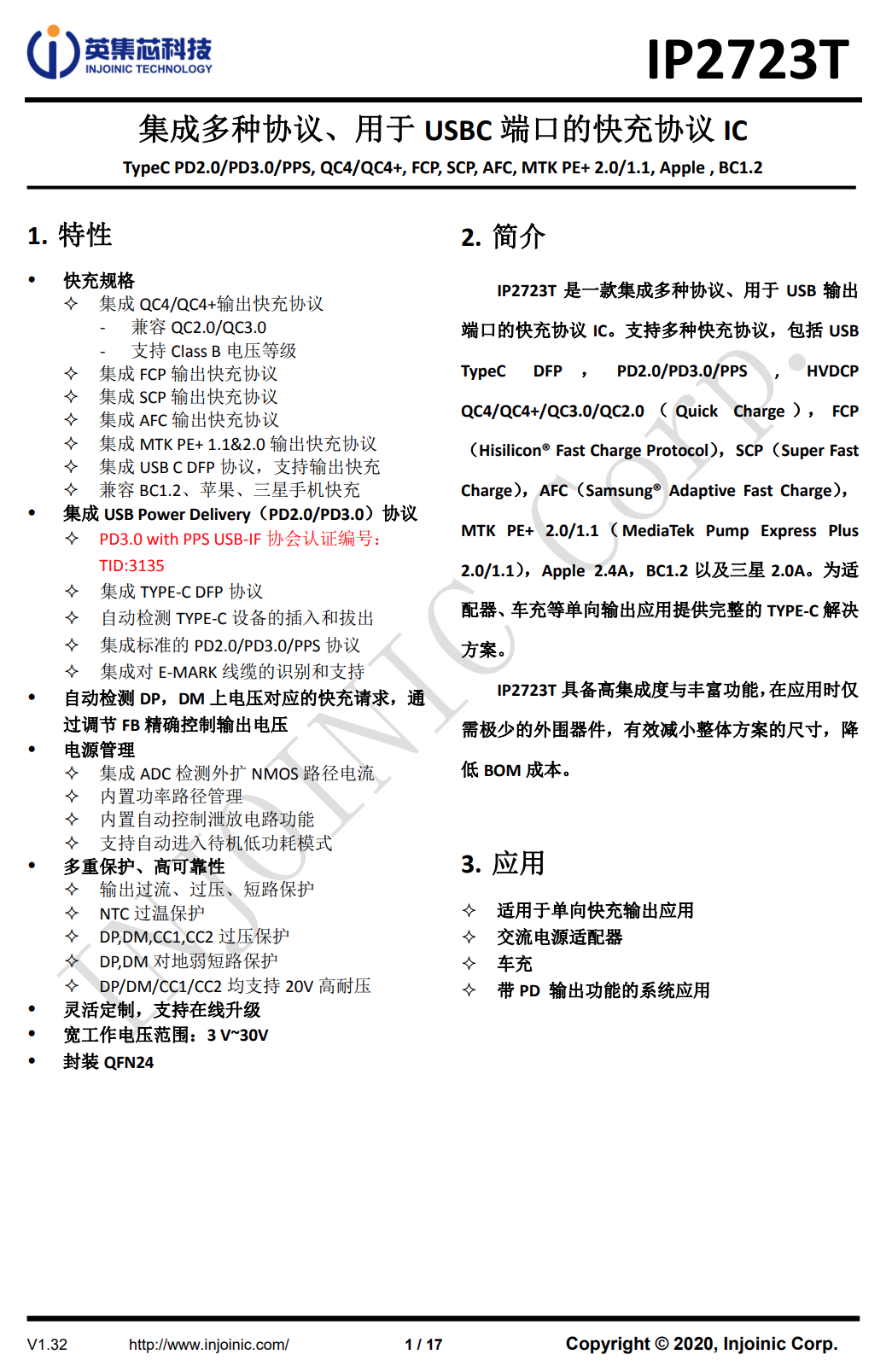

英集芯IP2723T资料信息。

充电头网拆解了解到,英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用,同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用,此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域,并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

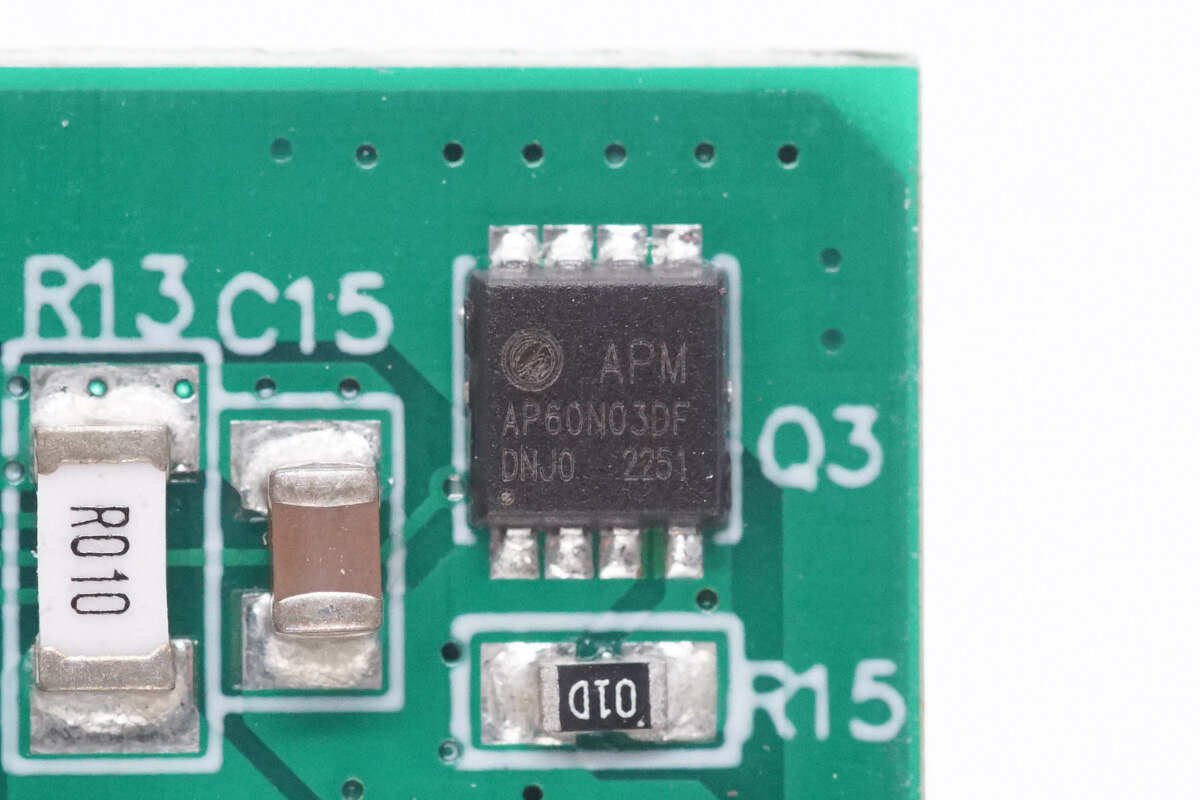

VBUS开关管来自永源微,型号AP60N03DF,NMOS,耐压30V,导阻6mΩ,采用PDFN3*3-8L封装。

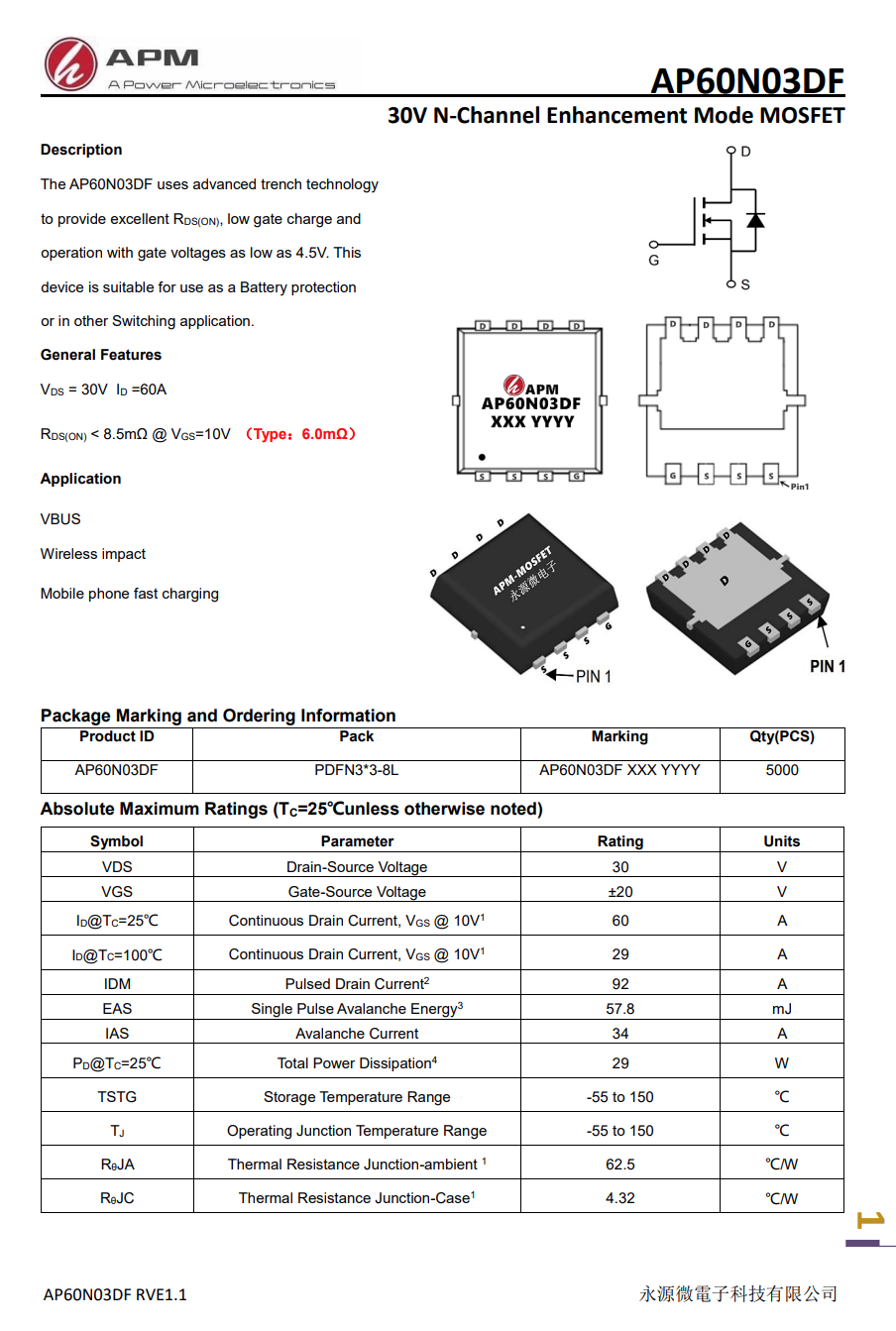

永源微 AP60N03DF 资料信息。

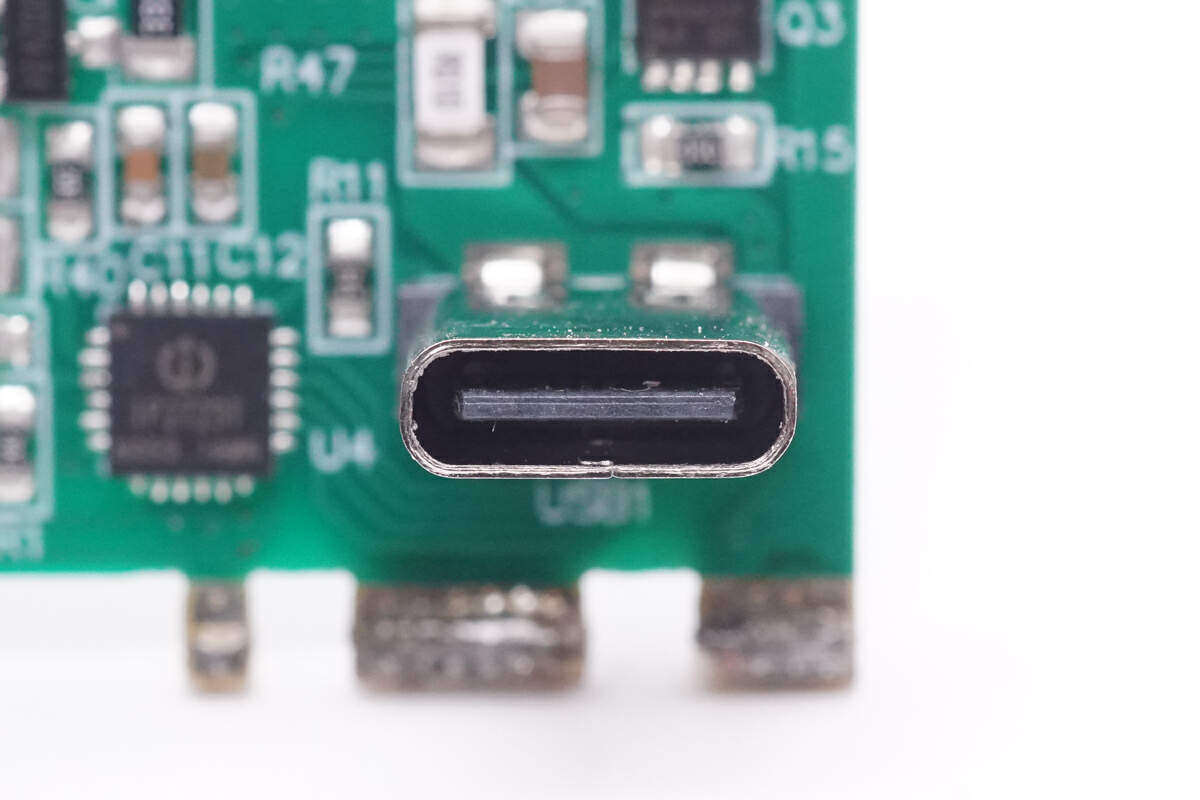

USB-C1母座采用过孔焊接固定,黑色胶芯不露铜。

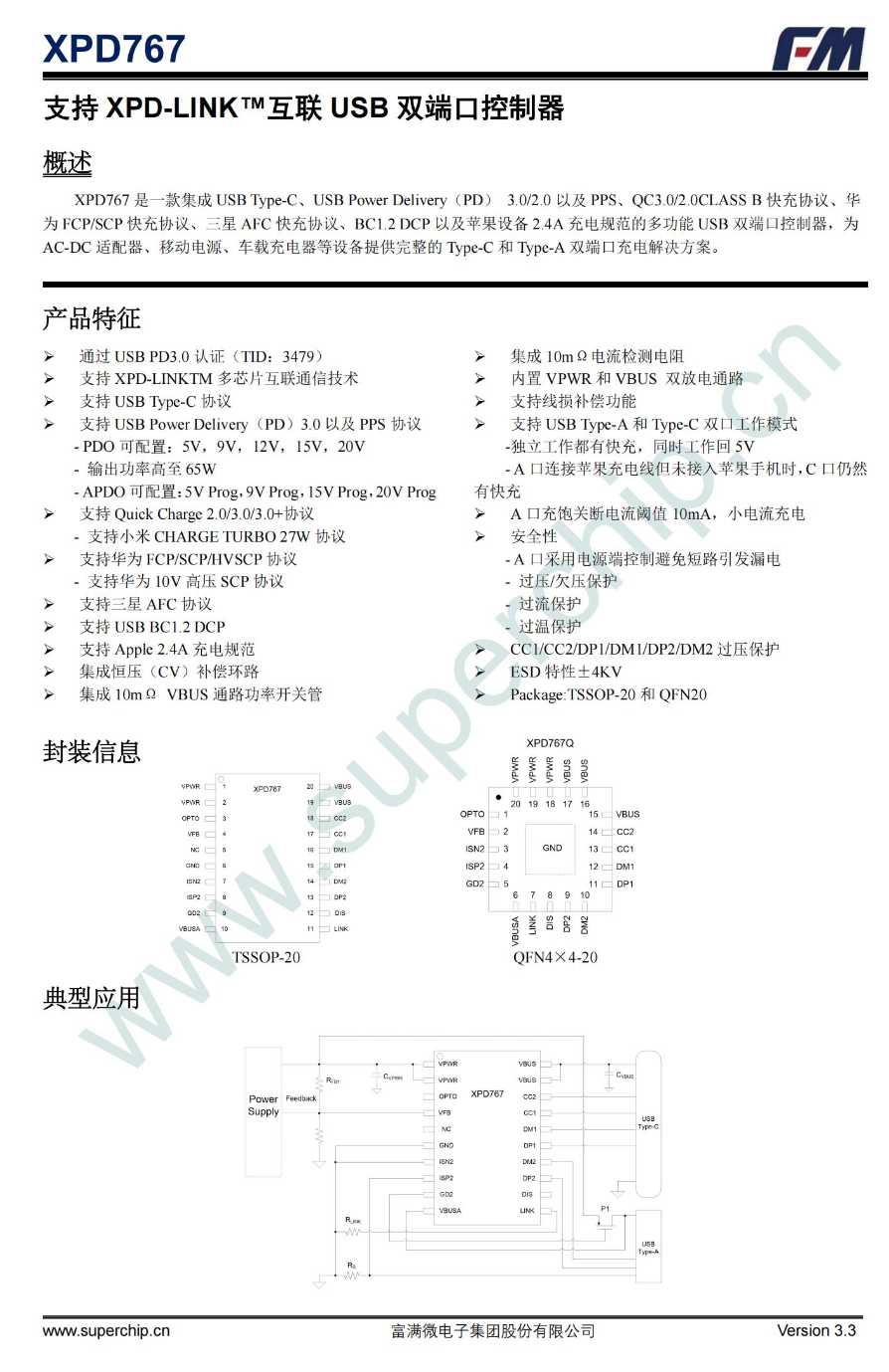

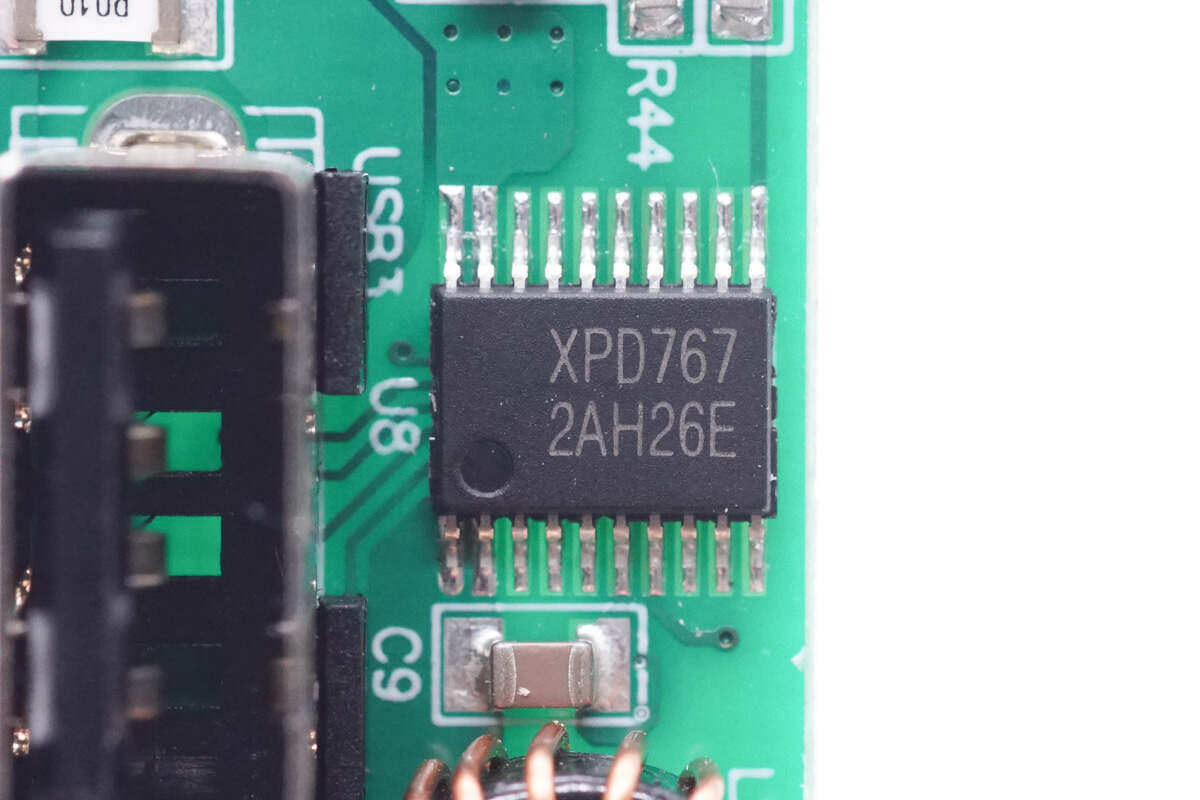

USB-C2和USB-A口的协议芯片采用富满微XPD767,这款芯片已经通过了USB PD3.0认证,TID:3479。支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议,内部集成 10mΩ VBUS 通路功率开关管,并且集成10mΩ电流检测电阻,支持完善的保护功能,节省外围元件数量,简化电路,降低成本,具有TSSOP-20和QFN20封装。

其中XPD767内部集成的VBUS管和检流电阻用于USB-C2口输出,外置的VBUS开关管和电流取样电阻用于USB-A口过流保护和输出控制。

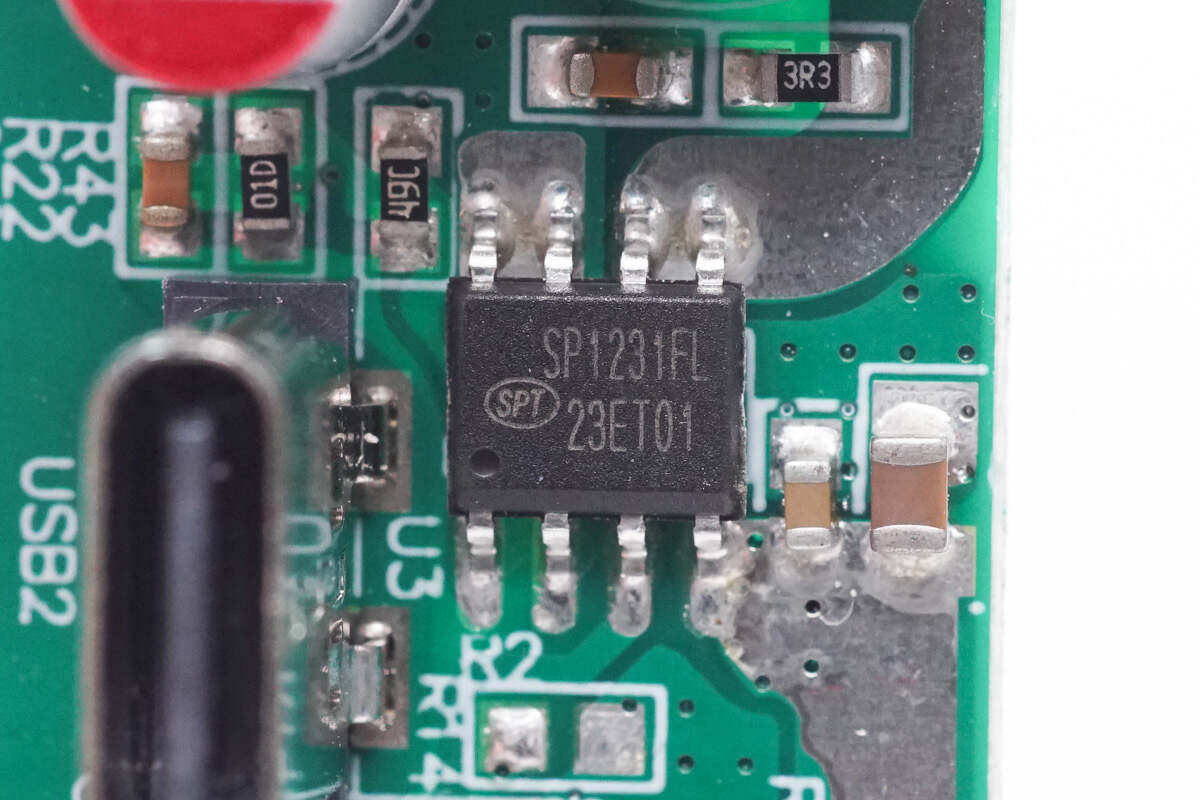

用于USB-C2和USB-A输出的降压转换器来自硅动力,型号SP1231FL,是一颗内置开关管的同步降压转换器,芯片具有超低待机功耗,具备66mV电流采样基准,开关频率支持60kHz-1MHz设置,内置可调节的线损补偿,支持100%占空比,支持恒压恒流控制,采用SOP8L封装。

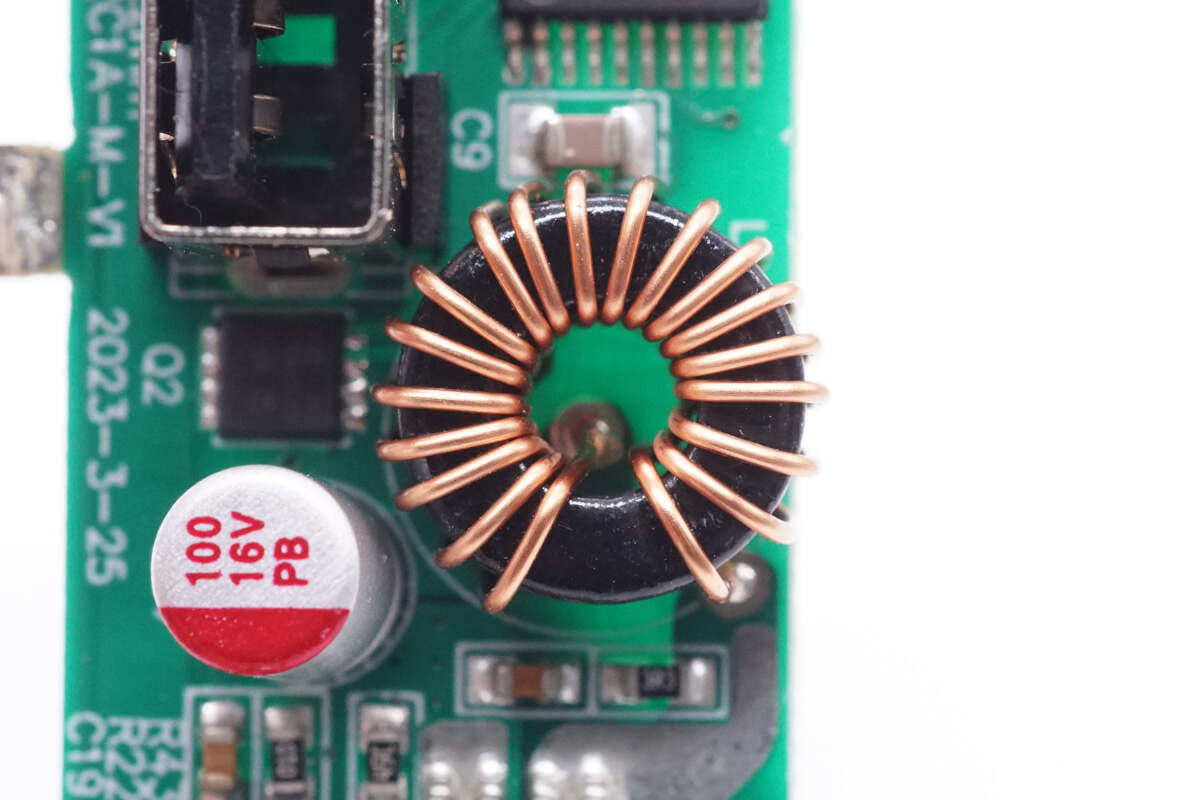

磁环降压电感特写。

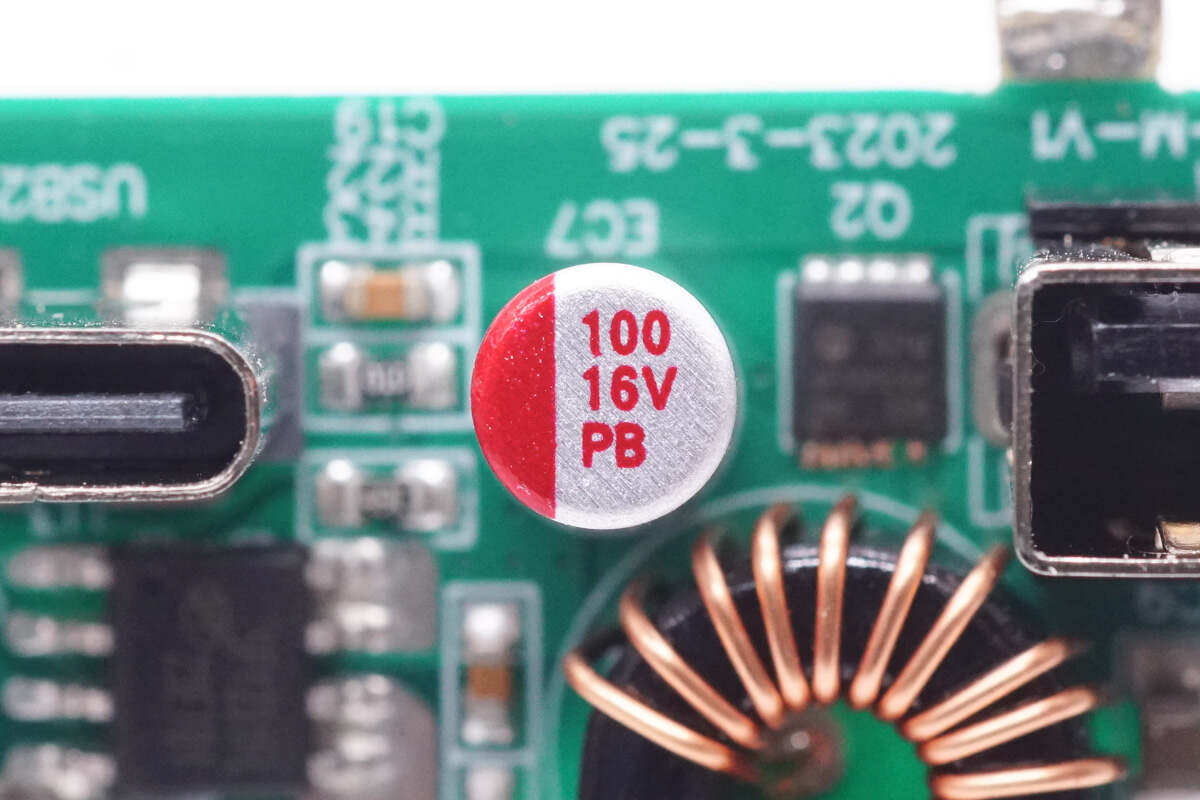

输出滤波电容规格为100μF16V。

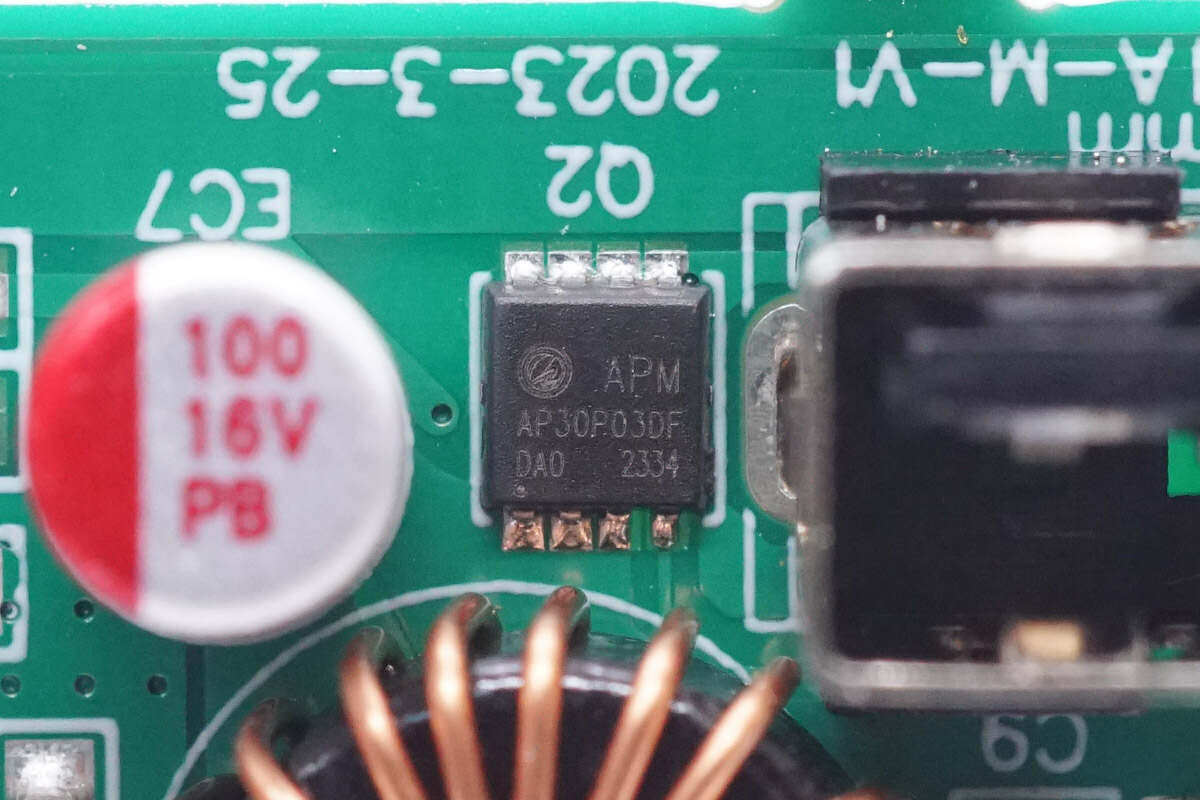

USB-A口VBUS开关管采用永源微AP30P03DF,PMOS,耐压30V,导阻12mΩ,采用PDFN3*3-8L封装。

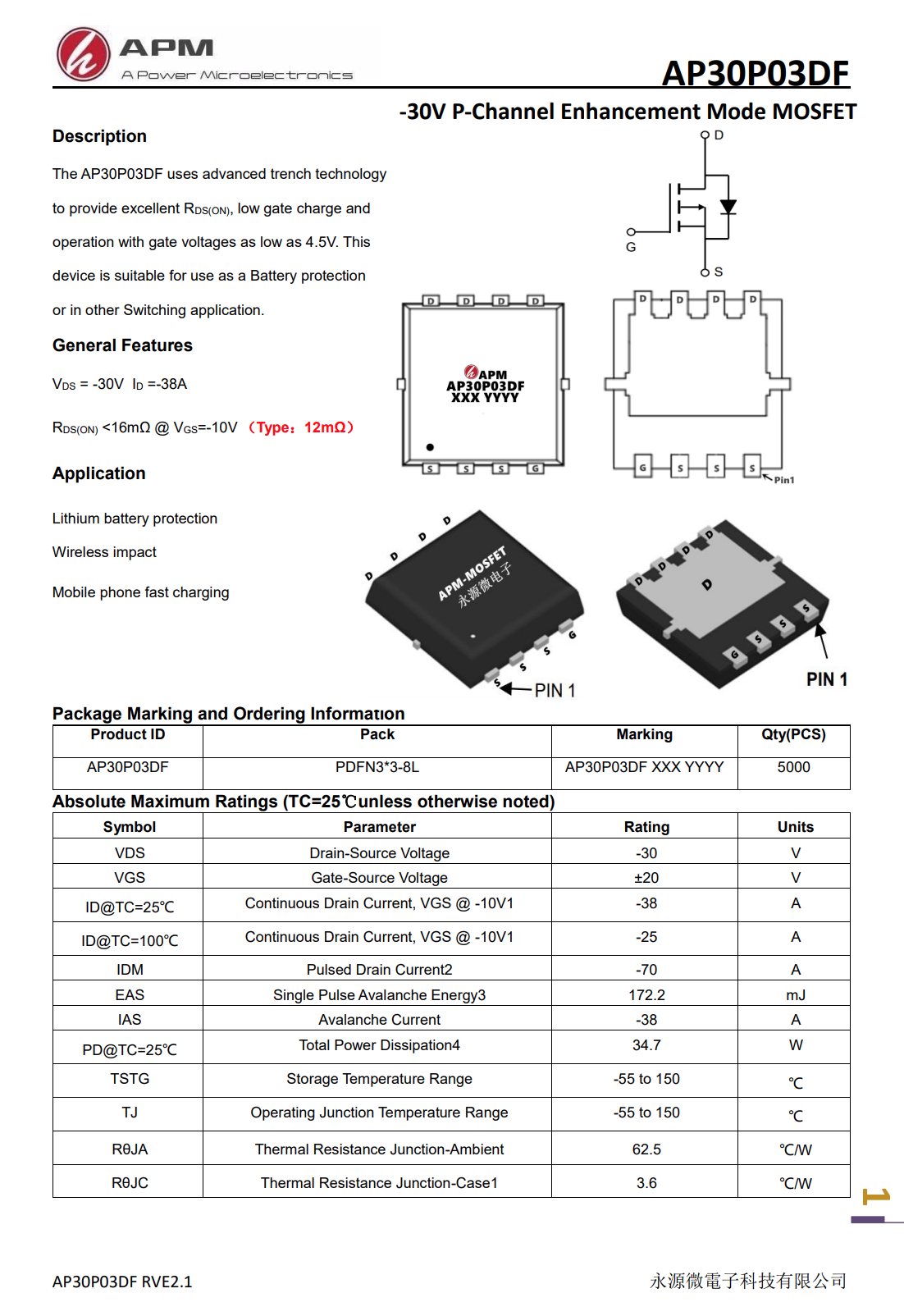

永源微 AP30P03DF 资料信息。

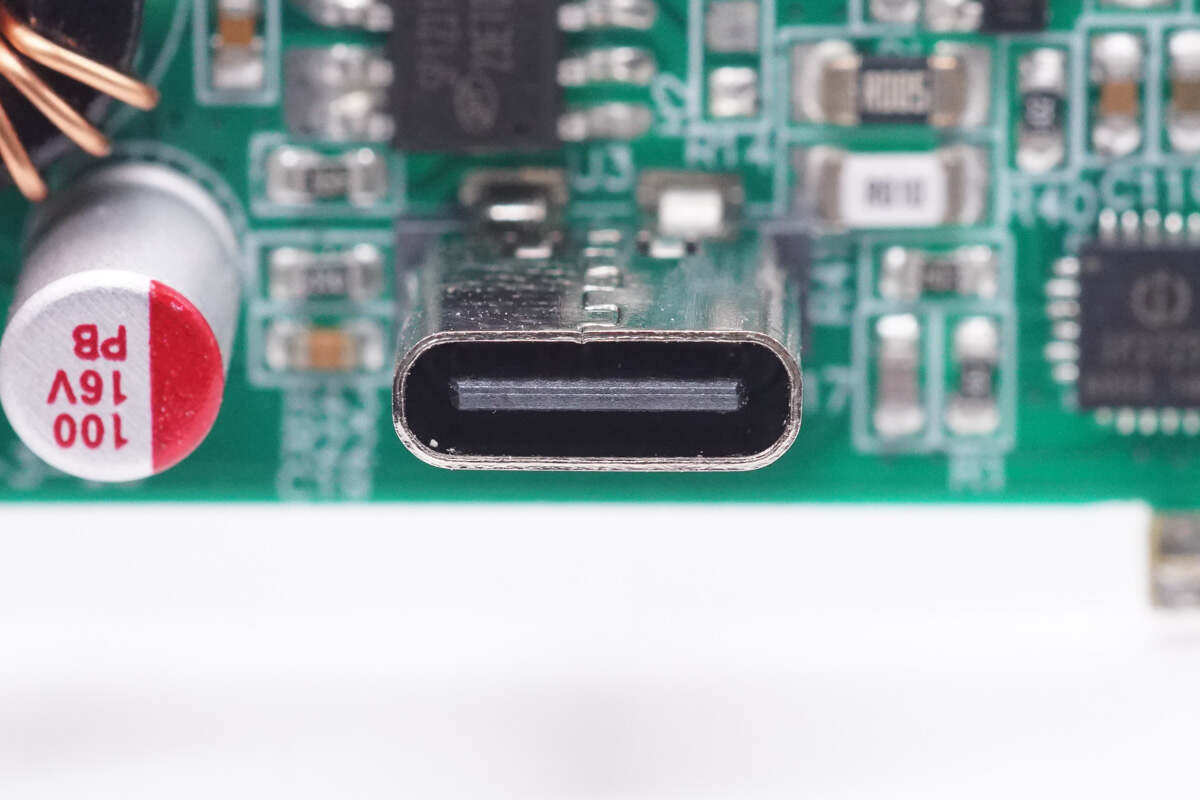

USB-C2母座采用过孔焊接固定,黑色胶芯不露铜。

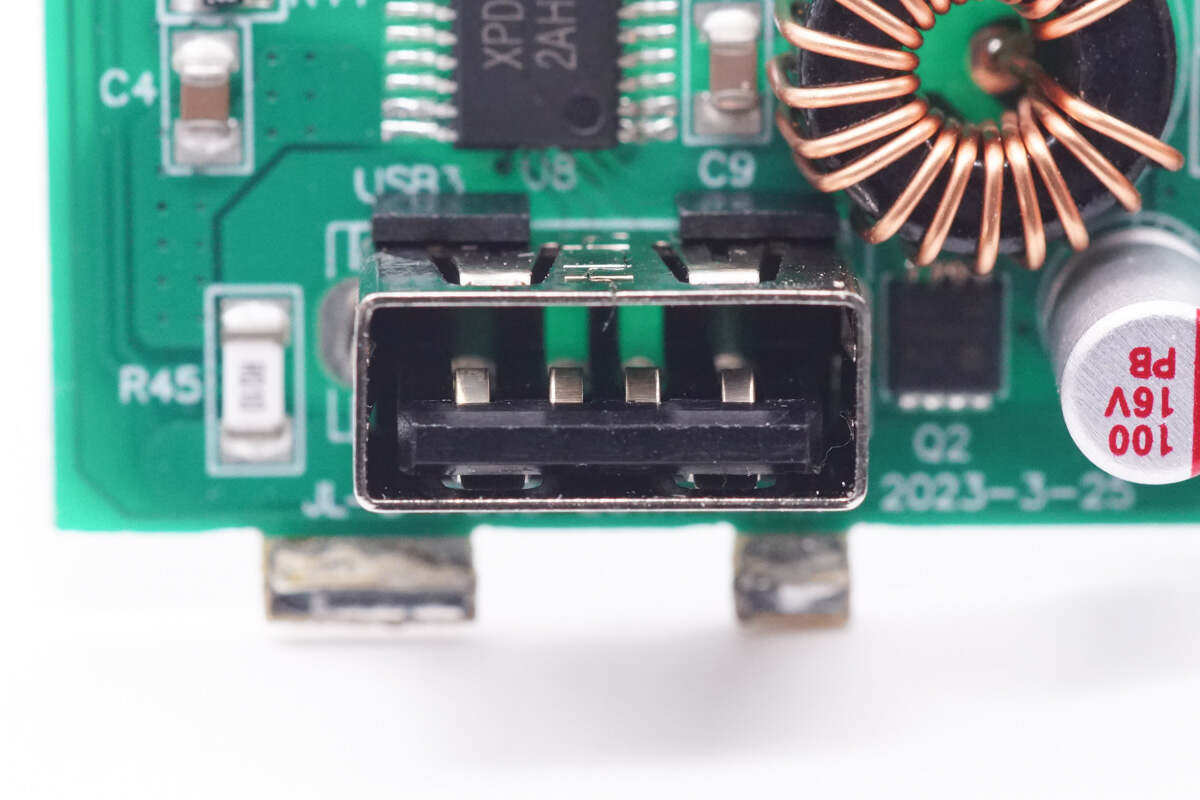

USB-A母座采用过孔固定,黑色胶芯。

最后介绍缤纷智充盒的非隔离降压部分。

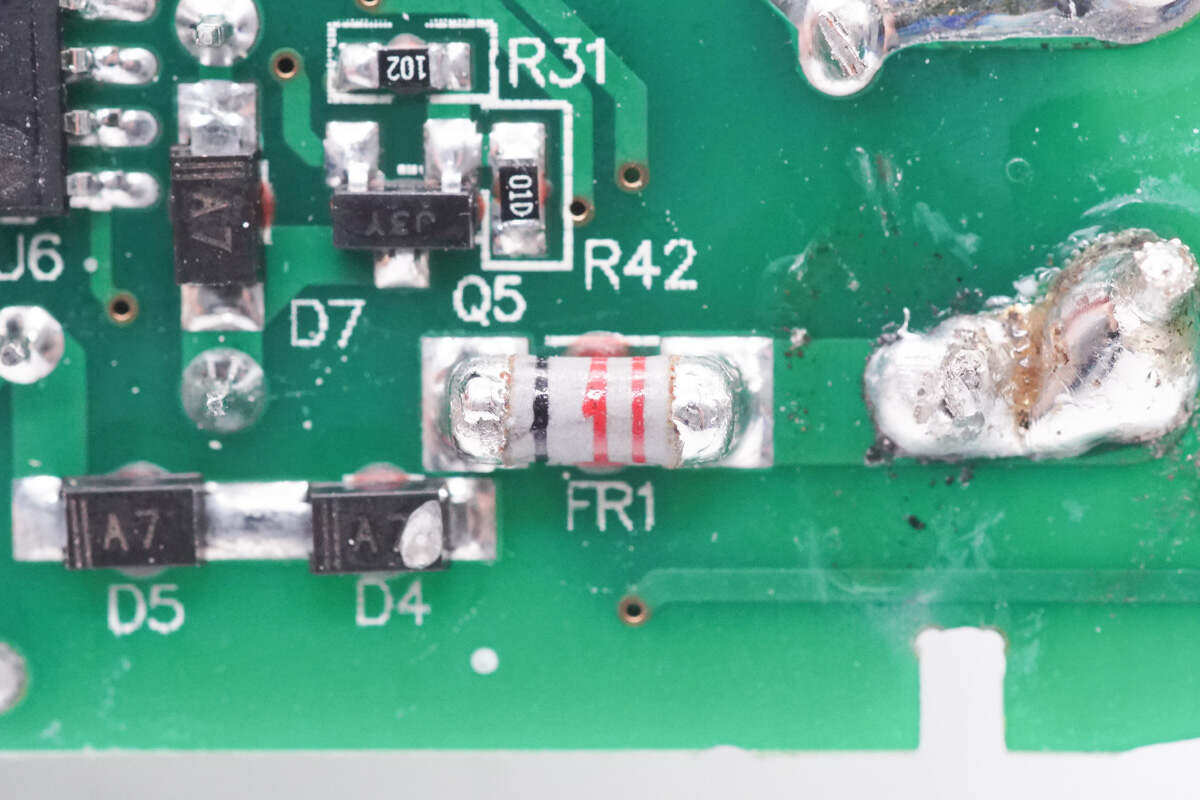

输入端保险电阻特写。

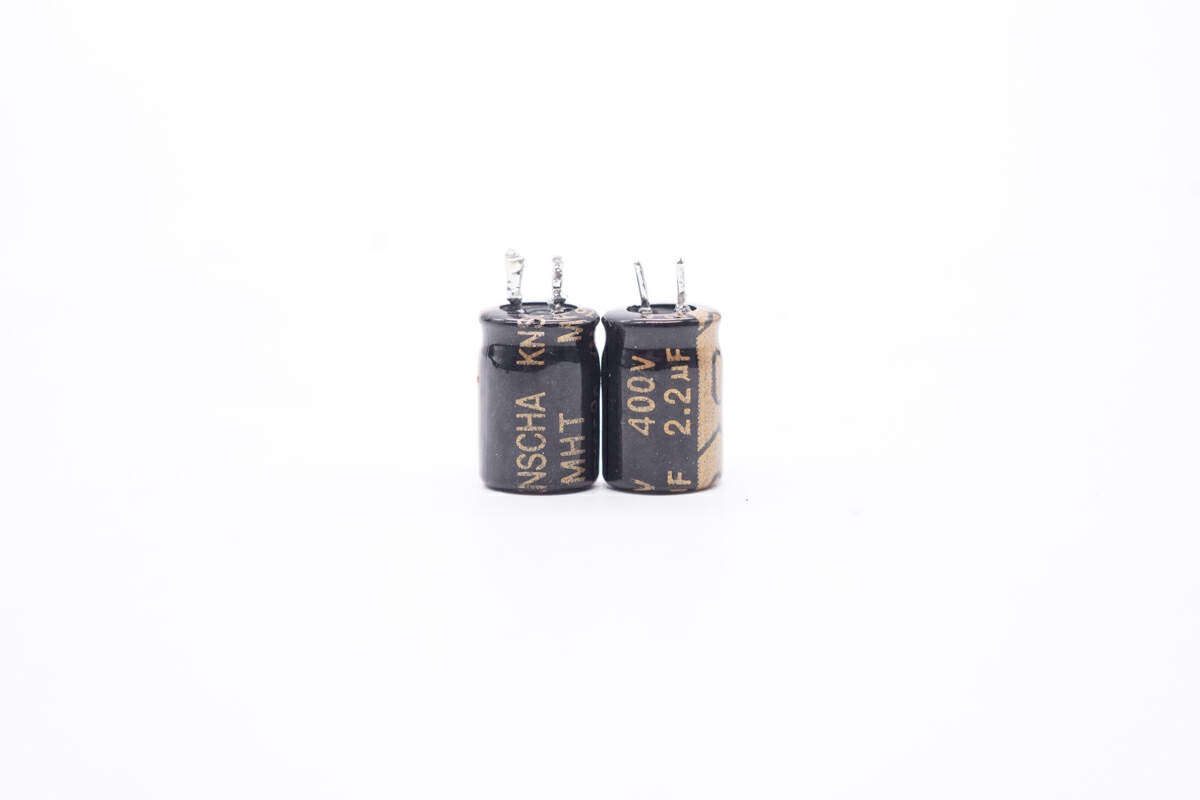

两颗滤波电容规格为400V2.2μF。

非隔离降压芯片来自晶丰明源,型号BP2525,芯片内部集成高压功率开关管,输出电压3.3V或5V可选,芯片采用电压电流控制技术,无需外部补偿元件,大幅简化外围元件和体积。

降压电感外套热缩管绝缘。

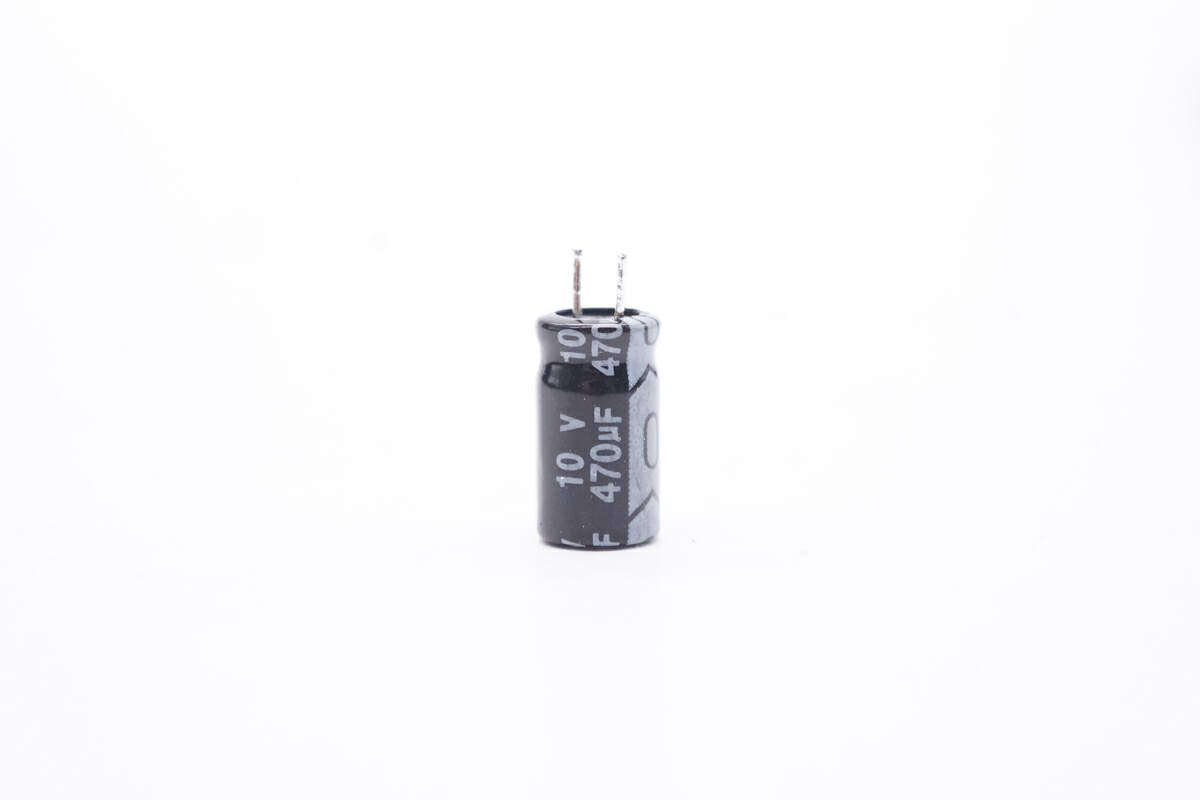

输出滤波电容规格为10V470μF。

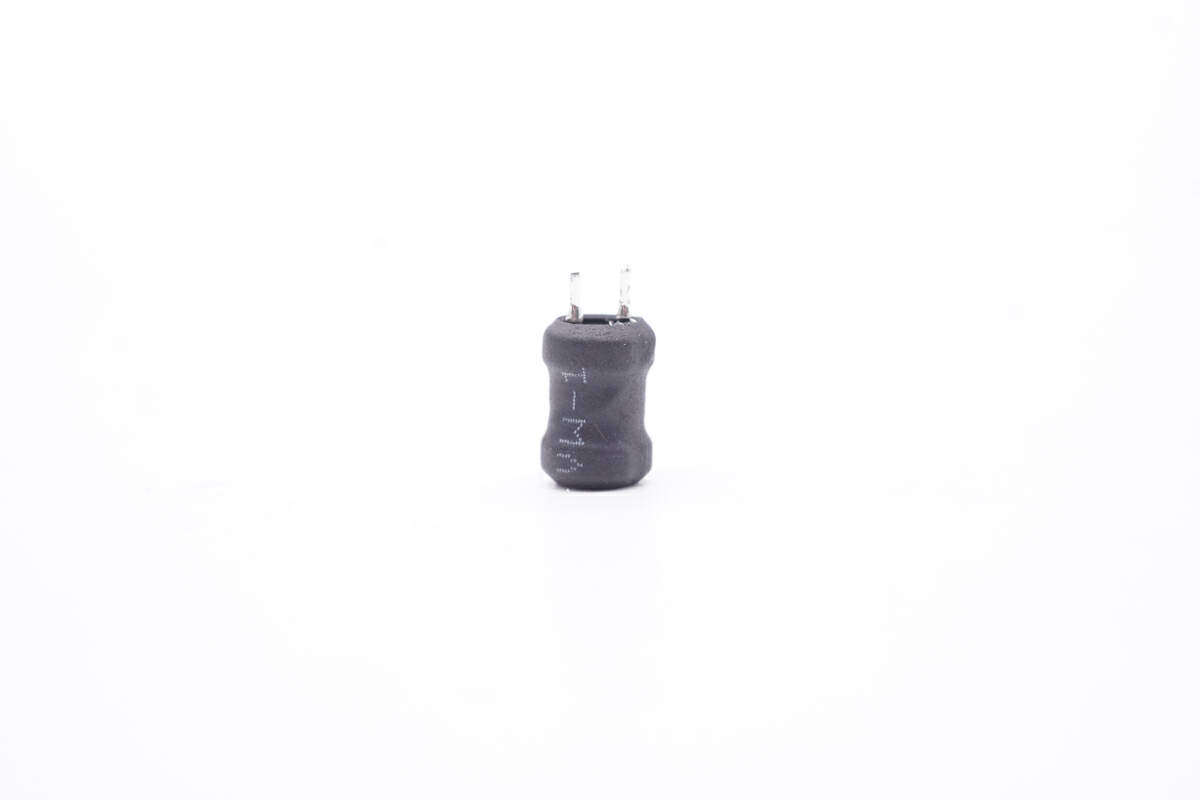

色环电感用于输出滤波。

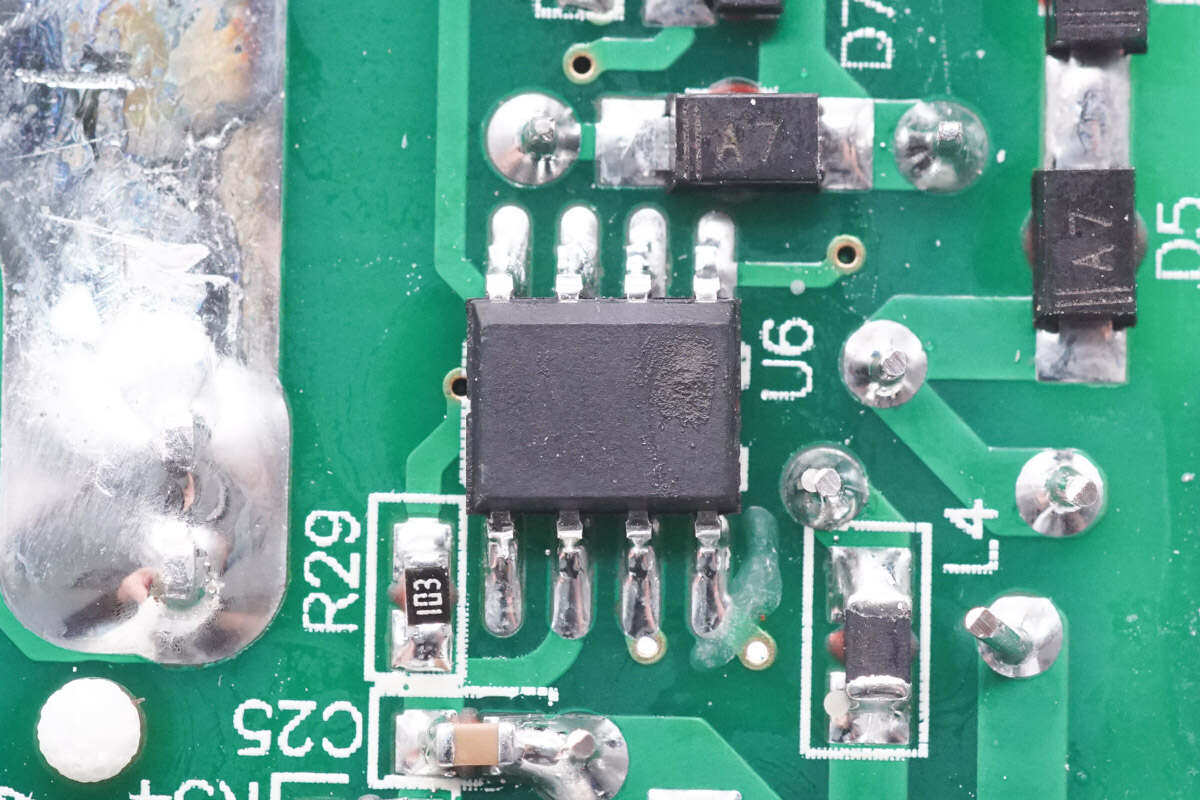

一颗无标MCU用于继电器控制。

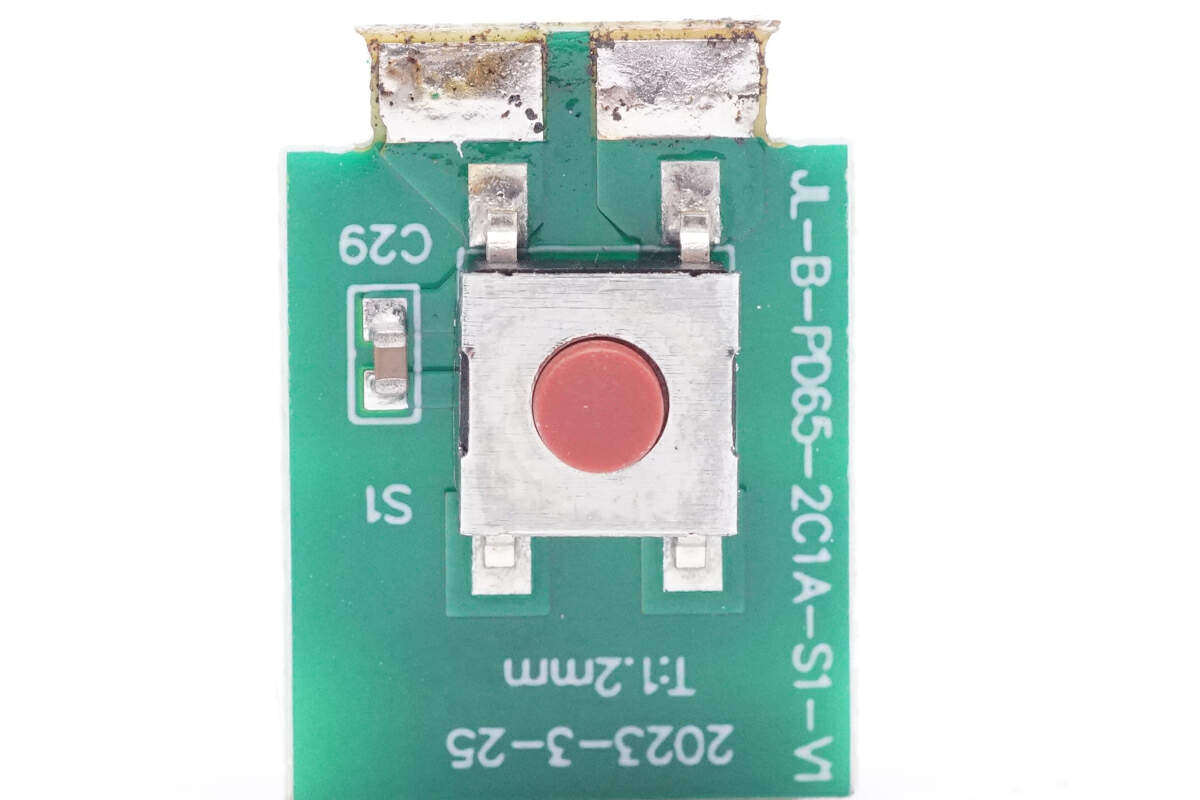

按钮小板特写,背面没有焊接元件。

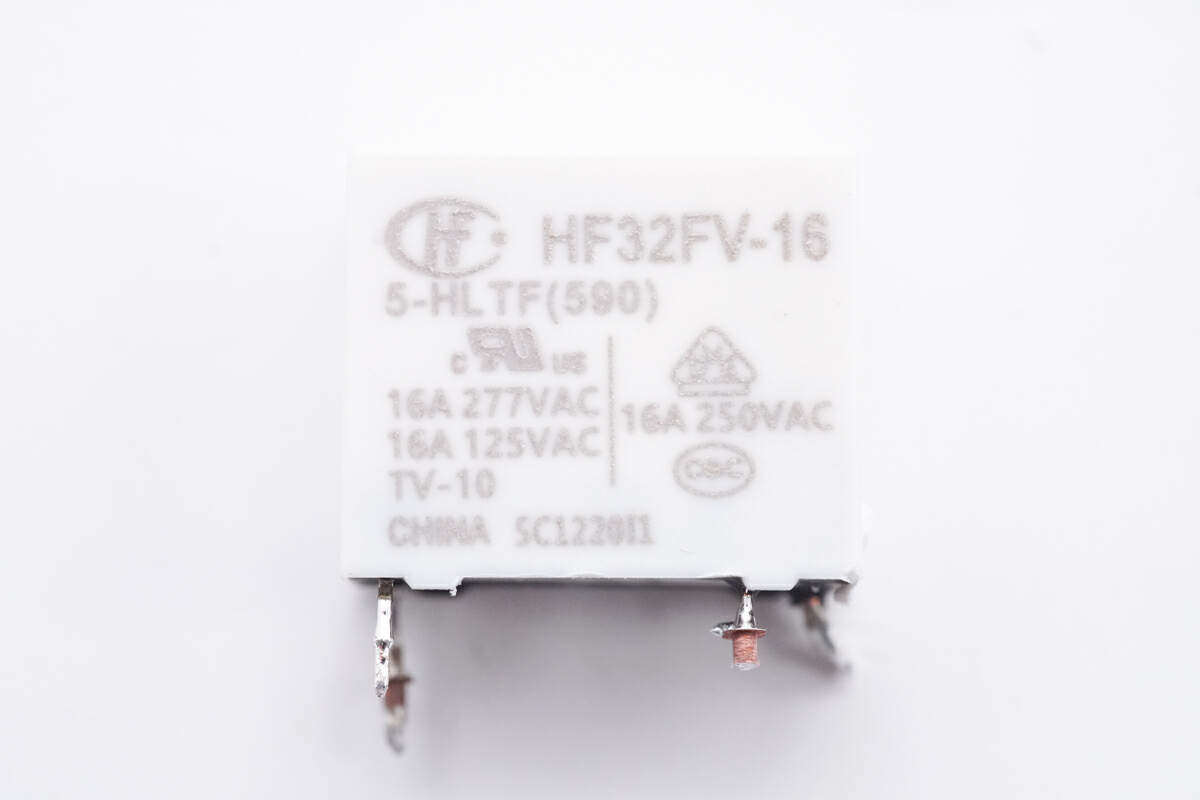

继电器来自宏发,型号HF32FV-16/5HLTF,触点电流16A,线圈电压5V,线圈为灵敏型。

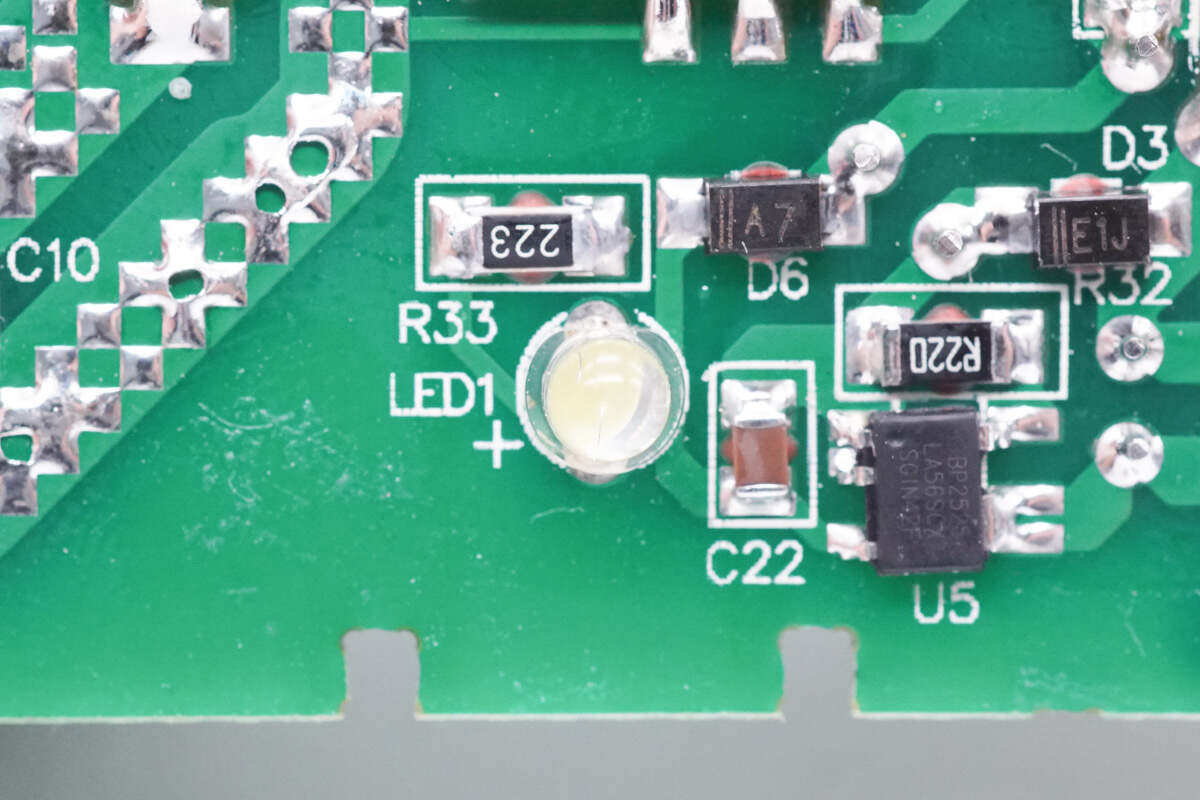

白色LED用于电源指示。

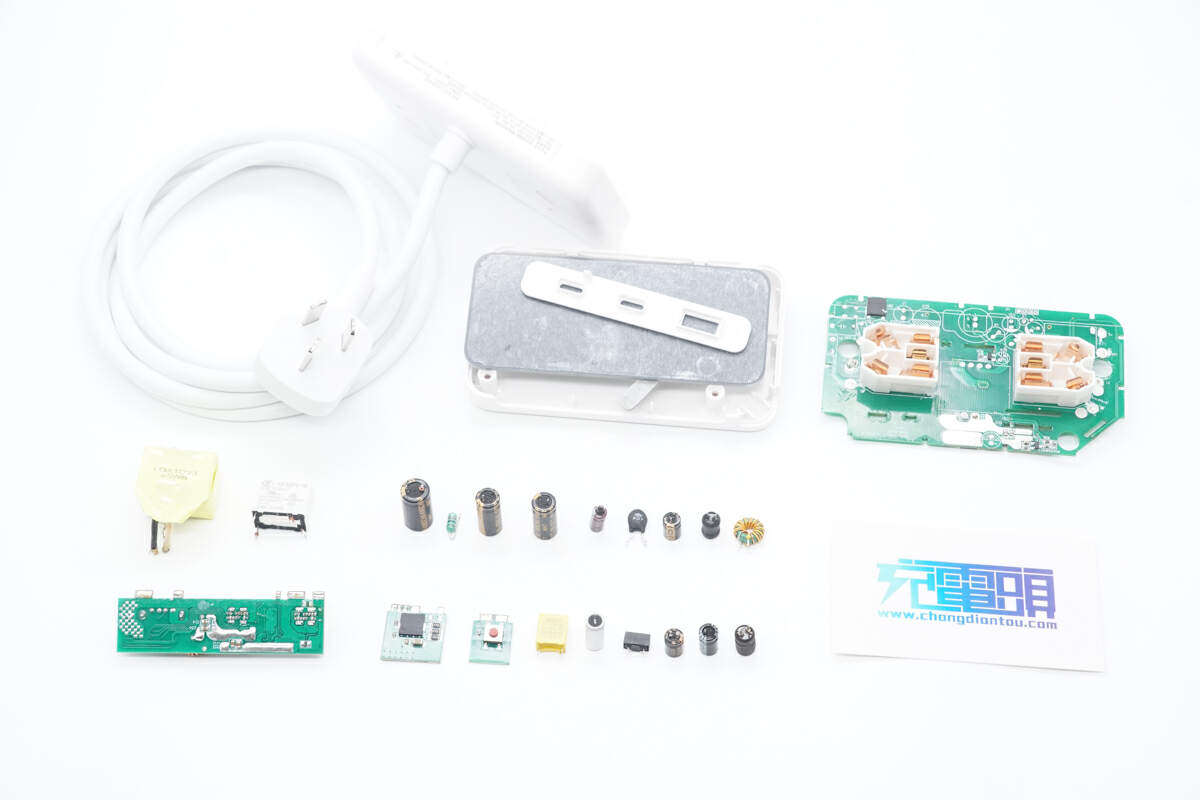

全部拆解一览,来张全家福。

充电头网拆解总结

曼科这款缤纷智充盒插座自带1.5米长电源线,并具备两个新国标五孔插孔。插座侧面设有2C1A接口,其中USB-C1接口支持65W输出,USB-C2支持20W输出,USB-A口支持18W快充,并且支持功率自动分配。插座侧面还设有轻触电源开关,用于AC供电控制。

充电头网通过拆解了解到,曼科这款缤纷智充盒内部插座模块焊接在PCBA模块上,通过继电器控制供电。快充模块采用东科DK065G氮化镓合封芯片搭配DK5V100R10M同步整流芯片,输出采用英集芯IP2723T进行USB-C1接口输出。

USB-C2接口和USB-A接口采用富满微XPD767搭配硅动力SP1231同步降压转换器进行降压输出。非隔离降压电路采用晶丰明源BP2525降压芯片,用于供电控制的继电器来自宏发,电解电容来自科尼盛,内部做工和用料扎实。
