自己动手更换 SONY 索尼 XL39H 手机屏幕

这部手机购买于2013年年底,具有6.44寸超大屏幕和超薄机身,骁龙800处理器及IP58级防水功能。超大的屏幕尺寸和超薄机身的搭配给人带来震撼的视觉冲击力,这是在当时是任何其他手机都无法比拟的,所以即使是在智能手机越来越白菜价的今天,面对被儿子摔坏的屏幕,我仍然不愿意放弃他,而是选择了自己维修。

坏掉之前媳妇也几次跟我说要不换掉吧,毕竟这款机器虽然在我看来好用,但是由于最近新升级后的索尼官方安卓5.02系统出现了待机时间的直线下降和严重的发热问题,不过这些问题在root后通过加装后台管理软件已经得到了完美解决,待机时间也回到了正常状态,正在窃喜这部手机又焕发了第二春的时候没想到被儿子当作玩具一下拍在了地上。

换手机还是换屏幕的问题并没有困扰我太久,如果换手机的话,用惯了XL39H很难再使用现如今主流尺寸的手机,我也曾考虑过最近上市的华为P8max,但是想想6.44寸的XL39H就已经让我在便携方面很是头疼,是否要继续入坑屏幕更大的华为P8max,最终还是决定先换个屏幕,再等等看有没有更合适的机型以后再做换手机的打算。屏幕的选购过程不再赘述,虽然作为小众机型但是某宝上仍然可以买到他的配件,具体购买的过程不再多说,直接开启看图说话模式吧。

首先看一下这部手机的外观:

整体造型方方正正,由于采用虚拟控制键的设置,机身下放并没有设置安卓的三个基本功能键。整体造型除了正面的SONY LOGO和前置摄像头外,并没有做其他装饰。

机身的厚度控制的非常到位,当时应该说算是手机中的佼佼者。

侧面的设计同样非常简洁,中间部位布局了一个带有浓烈SONY风格的圆形电源键用来控制开关机及锁定、电量屏幕。除此之外电源键下方设计了两个很低调的音量调节键。

机身听筒和底部的送话孔采用了相同的设计。

另一侧的中段则设计成磁吸式充电器的接口。请忽略顶部的USB防水塞丢失的问题,这次在选购屏幕的时候我同时也购买了一个防水塞,只是因为一会要拆机,所以并没有在拍照时安装上。

来看一下屏幕的裂痕吧,典型的触摸碎显示不碎。无奈没有屏幕分离专用机器的我,不得不选购屏幕总成,而不能直接更换触摸。这也就意味着我将要牺牲原装显示效果,对于这个问题,即使我已做好准备,但更换之后对于新屏幕的显示效果我还是有些失望。

再来看一下吧,通体裂伤。

机身背部延续了正面的简约风格,除了简单的LOGO和摄像头外并没有其他的装饰,没有复杂的工艺或纹饰,只有纯净的黑色。

为了更大家对这款手机的屏幕有更为直观的印象,我下面用小米4做一个简单对比。

不用怀疑,左侧是小米4,黑色版。

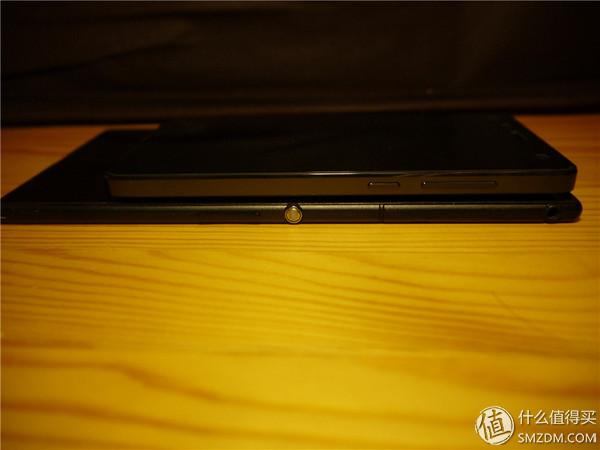

厚度方面XL39H同样占尽了优势。

下面就要开工了,先看看我购买的屏幕和需要用到的工具。各位值友如果有需要的话可以自行在淘宝搜索关键字 XL39H 屏幕就可以搜到许多了,一般分为带框屏幕和不带框屏幕两种,带框的屏幕略贵一些,不带框的屏幕价格一般在不到400块一块。如果原有框体没有损坏的话,建议购买不带框的,一方面是价格更便宜,另一方面是根本没必要买带框的,因为无论是否带框都需要粘胶,不会像其他手机那样直接拧开螺丝再拧上就可以了。

购买时送了前后胶贴和一张地摊贴膜。工具却只送了一直简易螺丝刀,并没有送镊子、撬棒和翘片。

实际我所需要用到的工具包括螺丝刀、镊子、刀片、翘片(用一张塑料卡片代替)和吹风机。

首先撕开新到的屏幕贴膜检查一下屏幕有无破损和瑕疵。

经检查新到的屏幕并无明显瑕疵,那么下面我就要开工拆机了。

由于是一体化机身而且是防水设计,整机都是靠胶粘来固定屏幕和背壳的,所以拆机之前需要先用吹风机加热。

吹风机的温度建议选择最高温度,风速选择低速。

首先要拆开背壳。先用吹风机沿着轮廓加热,手感有些发烫的时候停止加热,然后将刀片轻轻插入一侧的缝隙。刀片的选择尽量选用长一点的刀片增加受力面积,由于背壳采用的也是一种类似于玻璃的材质,如果用尖锐的部分撬动会直接损害背壳。

刀片插入之后继续给局部加温,加温到刀片可以松动的程度将刀片横着插入内部,注意不要插的太深,以免伤到内部电路。

插入刀片之后继续给其他未开启的部位加温,同时用刀片轻轻沿着边缘豁开。由于已经豁开的地方胶黏还有一定温度,所以及时把已经撬开的部分插入塑料卡片,以防收缩。

背壳的开启并不难,整个过程耗时不超过五分钟。

打开外壳之后检查开启过程有无伤到内部电路,经检查没有伤到内部电路,但是防水胶塞的一个密封条由于是和粘胶粘在一体的所以开启的过程被破坏了。而且并没有替代品,所以恐怕防水功能不需要考虑了。

检查一下底部在开启过程并无破损或不可恢复的部件。评价一下SONY的做工还是不错的,内部结构很规整,而且所有连接排线都被罩在屏蔽罩内。

下面继续拆解屏幕,拆解屏幕的操作并不是先去撬开屏幕,而是首先接触屏幕连接线。图上屏蔽罩两侧有两颗螺丝,我们要做的是首先拆下这两颗螺丝。

螺丝被拆下后不要急于拆下屏蔽罩,首先应该取出这个黑色的塑料盖板。塑料盖板下的排线连接的是送话筒。开启屏蔽罩之前建议首先翘下这个送话筒,防止排线损伤。

之后就可以拆下屏蔽罩了,图上由于我当时并没有注意送话筒的问题,所以并没有先拆下送话筒,所以在翘屏蔽罩的时候有些费劲,后来在安装时我在找到安全的翘下话筒的方法。

开启屏蔽罩之后就可以开启触摸排线,值得注意的是,显示排线和触摸排线是分开的。

然后拆下一个排线支架,至此拆屏幕所需要做的准备工作就到此为止了。下面我们用同样的方式来拆下屏幕。

同样是首先加热,然后插入刀片。

边加热边豁开屏幕,并及时插入垫片。不必在意开启过程中边角的破碎,破碎部分是触摸屏,而不是显示屏,所以即使你想回收显示屏也不成问题。

屏幕撬开之后需要注意屏幕与框体间的连接排线需要从底部的孔洞穿过,所以开启的时候要小心。

同样检查一下开启过程有无损伤零部件,顶部同样发现了一些不可恢复的防水屏蔽层,再次证明自行开启后防水功能不可恢复。

底部结构很简单,而且没有损伤。

下面把拆下来的屏幕做一个对比。新旧屏幕整体感觉差距不大,但是我隐约感到新屏幕可能不是原厂配件。

看一下正面,同样没什么差别。下面就要清理残胶了,这项工作真的是非常令人头疼的工作。

清理残胶我选用镊子作为工具来清理,首先用镊子夹住一段残胶,然后开始卷起残胶,随着残胶的卷起基本可以清理框体上的残胶,需要的只是耐心,并没有难度。切忌不要尝试用清洗剂去擦除残胶,因为那样会弄巧成拙,只需要用镊子一点一点的卷起就可以了。

背壳上的残胶同样需要清理,因为我们还要用背壳。残胶清理完成后我们可以装上新屏幕测试。

首先只需要先装上排线,不需要固定屏幕,然后就可以开机测试了。

首先可以正常点亮

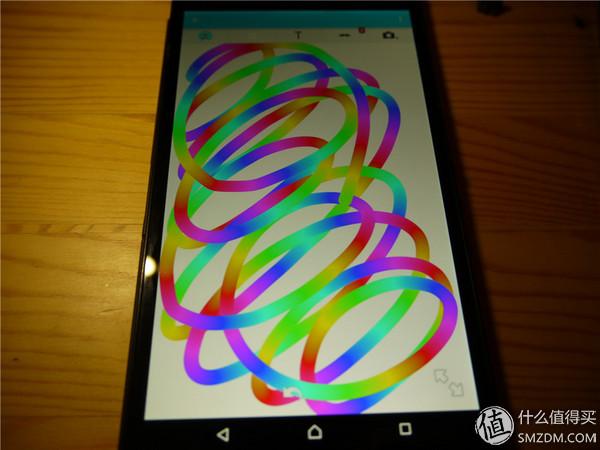

触摸测试建议通过画图功能来测试,检查触摸是否有触控无效的部位及滑动是否流畅。经过测试通过我们就可以把屏幕拆下来粘贴屏幕了。由于粘贴屏幕时忘记拍照,所以并没有留下照片记录,但是操作起来其实非常简单,随屏幕附赠的粘贴类似于屏幕贴膜,首先把触摸粘贴撕掉底下的那层,然后把整张粘贴贴在前面板上,注意不是贴在屏幕上,而是贴在机器的前面板上。然后再撕掉上面覆盖的那层就留下了一圈粘胶。然后只需要把屏幕对症粘贴就可以了。

上图是前面板粘贴拆下来的覆膜。前面板粘贴好后我们就开始正式安装排线了。

这个时候如果之前没有拆下送话筒的话,那么现在则必须拆下了,否则无法安装。

具体排线连接操作与拆解过程相反,首先是连接排线安装塑料支架和金属屏蔽罩。

然后再安装黑色的塑料盖板固定两个螺丝钉。注意在装好盖板之后一定要重新测试显示和触摸是否能够使用,因为排线部分都是软连接,新的排线又没有经过折叠很可能会和金属屏蔽罩或塑料框架冲突导致触摸或显示无效。所以一定要经过测试通过再粘贴后盖板。

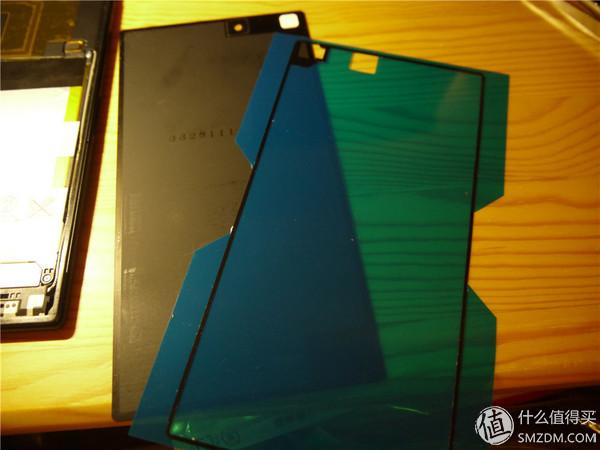

后盖板的贴纸是这样的,注意在粘贴贴之前最好用酒精把沟槽内的灰尘清理干净。不过这个粘贴并不是像前面板那样粘在机器上的,后盖板的粘贴是粘在盖板上的。

对齐粘贴即可,非常简单。

撕下覆膜。

胶粘已经粘贴好了。

之前的防水覆膜已经确定无法复原了,忽略。

加装盖板。

压实。

至此整个换屏过程完成,全程自己动手,总的来说虽然是一体化机身,但是操作难度并不大,只是需要更多的耐心和细心。其实我是没有屏幕分离机,如果我有分离机器的话,我是想要自己单买触摸然后粘贴在原有显示屏上的,但是由于屏幕分离操作要求更为专业,在没有合适工具的情况下很容易损伤原有显示屏,所以选择了购买屏幕总成。下面说一下购买及更换过程的注意事项。

1、关于是否是原装屏。

对于是否是原装屏的问题,首先各位需要注意一下什么是原装屏,什么原厂屏,原装屏并不一定是原厂屏,因为有许多触摸屏破损的被回收之后在专业人士的手里面只需要简单的五分钟就能去掉破碎的触摸屏,然后只需再重新粘上一层新的触摸屏就可以满血复活了,对于这样的屏幕也经常被称作“后压屏”。这种屏幕在显示上肯定是原厂效果,只不过触摸屏会有所区别,但是随着副厂技术的提高触摸上的差距实际并不明显。所谓的原厂屏,大家可以简单理解成原厂制造或者指定供应商生产的配件。而这样的屏幕理论上效果和官方的是完全一致的,而且也不会是个人小作坊回收的屏幕,不过缺点是价格过高,对于已经使用一段时间的老机器来说,基本可以没必要考虑这种屏幕。我所购买的这块屏幕经我个人判断,既不是原装屏,更不可能成为原厂屏,显示效果上只能用说得过去来形容,但是胜在便宜,对于已经使用这么久的机器来讲这个价位也算合适了。

2、关于工具的准备。

整个操作过程有两件工具的准备是必须的,而且是具有一定要求的。其一就是刀片,刀片可以采用那种“保安刀片”这种刀片比较薄很容易插入而且手持部分有保护也不易伤到手。如果没有这种刀片的话也可以考虑用美工刀刀片来代替。不论选用什么刀片,前提是刀片要足够薄而且宽度要适当地宽一些,这样受力面积会比较大,不容易破坏原有屏幕和后盖。另一个要注意的工具就是镊子,对于残胶的提出,我觉得镊子绝对是个绝佳的工具,没有之一。剔除残胶的之后只需要用镊子夹住一部分残胶然后缓慢卷起就可以了,切忌不要尝试在清理前用布去直接擦除残胶,因为那样会弄巧成拙。

刀片示例:

3、关于温度的控制

首先需要注意的是,加热时一定不要把温度加热过高,因为内部有些元器件是不耐高温的,而吹风机又不是专业工具,所以并不能做到精准控温,我的操作原则是先沿着外圈整体加热一遍,然后在针对想要下手的部分着重加热一点,当手摸着即将下手的部分稍微有些发烫的时候就把刀片插入缝隙,再翘起的过程继续加热,然后开始切割并根据需要把其他部分也随着加热就可以了。尤其是在剔除屏幕的时候不能着急一定要慢,因为总的来说剔除屏幕的难度要高于剔除后盖的难度。

4、关于屏幕的检查。

首先拆机之前应检查购买的替换屏有无破损或外伤,如果有的话,那及早处理。原屏幕拆下之后不要急于清理残胶,应首先检查替换屏能否正常显示及触控,经确认合格之后再清理残胶,然后再固定屏幕固定好之后需要再次检查屏幕是否有效,然后在安装排线屏蔽罩及支架,屏蔽罩安装好之后需要再次重新检查一下显示及触摸是否能用,因为手工安装屏蔽罩及支架可能会与排线形成冲突,导致不能正常显示或触摸。所以必须反复检查小心安装。如确实发现屏蔽罩与排线干涉的情况下,为保证运行稳定,可以去掉排线支架和屏蔽罩,并不影响使用。然后再粘贴后盖。最后一切都做好之后再次检查屏幕。整个过程至少需要检查三次屏幕效果。

5、关于防水的问题

SONY的手机经非官方拆机后基本上防水功能都无法复原,朋友的Z1跟我一块买的,他也曾拆机过,防水功能也是失效了。因为内部有一些很小的防水薄膜覆盖在可能会与外界形成接触的接口上,而薄膜又与粘胶紧密的结合在一起,屏幕开盖的过程就已经破坏了薄膜,而且无法复原,后买配件也很难买到。所以切记拆机后不要再让手机掉到水里。

以上是我总结的一些注意事项,希望我的这些经验能够帮助到有需要的人,感谢各位捧场!
