360是北京奇虎科技有限公司旗下品牌，产品主要包括了360安全智能设备以及相关领域消费品。旗下智能守护系列是专为儿童打造的电话手表产品，此次将要拆解的360儿童电话手表10X便是其中的爆款，外观设计童趣，并针对于男孩、女孩使用配备了海盐蓝和珊瑚粉两款配色。

在功能配置上，搭载1.52英寸屏幕，500万像素摄像头，支持4G全网通，提供高清语音、视频通话；支持儿童手表微信，跨设备、品牌互联，方便交友和与家长及时沟通。另外还支持智能语音控制、微信、支付宝支付，专属运动模式等功能，以及专属应用市场特色APP下载等。

安全方面，360儿童电话手表10X依托360自研专利定位技术，提供10重高精定位（GPS、北斗、基站、AGPS、Wi-Fi、重力感应、拍照辅助、室内定位、AI辅助定位、3D定位），实时追踪手表位置，还支持一键SOS，设置安全区域、离开提醒，以及查询历史轨迹等，全面守护儿童安全。

此前我爱音频网拆解过360 PlayBuds 真无线耳机、360 PopBuds SE 真无线蓝牙耳机、360 M1 AI智能音箱、360智能摄像机 看店宝2代、360可视门铃1C、360智能门铃、360行车记录仪尊享升级版等产品，下面再来看看这款智能儿童手表的详细拆解报告吧~

一、360儿童电话手表10X开箱

360儿童电话手表10X包装盒独特，采用了类似“糖果盒”的六边形设计，色彩缤纷，金属材质，顶部有360品牌LOGO。

包装盒底部有制造商北京奇宝科技有限公司（奇虎科技旗下子公司）部分信息，以及产品出厂条形码标签。

包装盒上设计有五彩缤纷的几何色块，以及“360儿童手表”的产品名称。

包装盒内部物品有手表、充电器、取卡器和产品说明书。

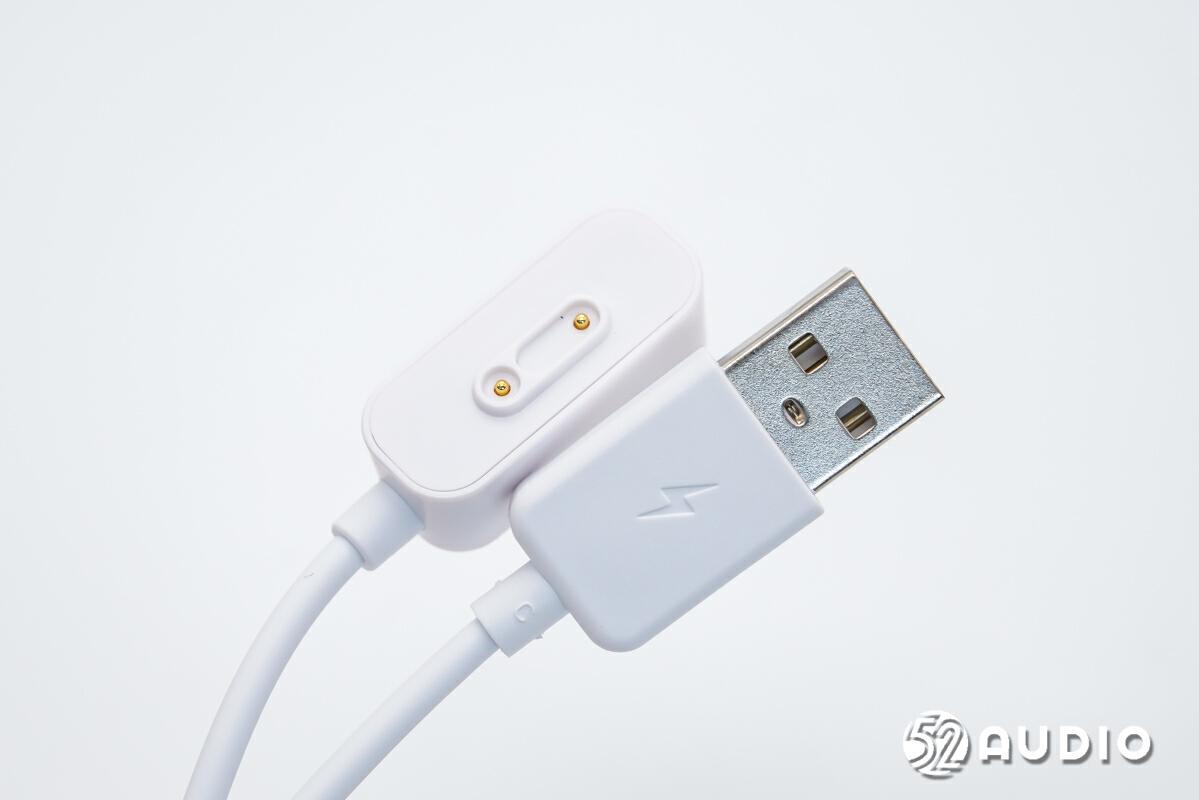

手表充电器，采用了USB-A to 磁吸双针接口。

手表取卡器，用于便捷拆卸SIM卡。

360儿童电话手表10X外侧外观一览，方形表盘设计，珊瑚粉配色由浅粉色和暗紫色组成。

机身背面外观一览，表带设计有导汗槽，有助于空气流动和液体蒸发，有效减少闷热和潮湿，提升佩戴的舒适性。

360儿童电话手表10X表盘正面采用了2D康宁大猩猩玻璃，防刮耐磨更耐用。搭载1.52英寸高清炫彩显示屏，500W像素84°广角摄像头，高清通话实现更丰富的内容显示。

机身背面印有产品型号：W110，北京奇宝科技有限公司，TD-LTE无线数据终端，输入：DC 5V-0.45A。设置有为手表充电的金属触点。

机身一侧外观一览，设置有SIM卡托。

机身另外一侧有一个电源键，以及栅栏式扬声器开孔。

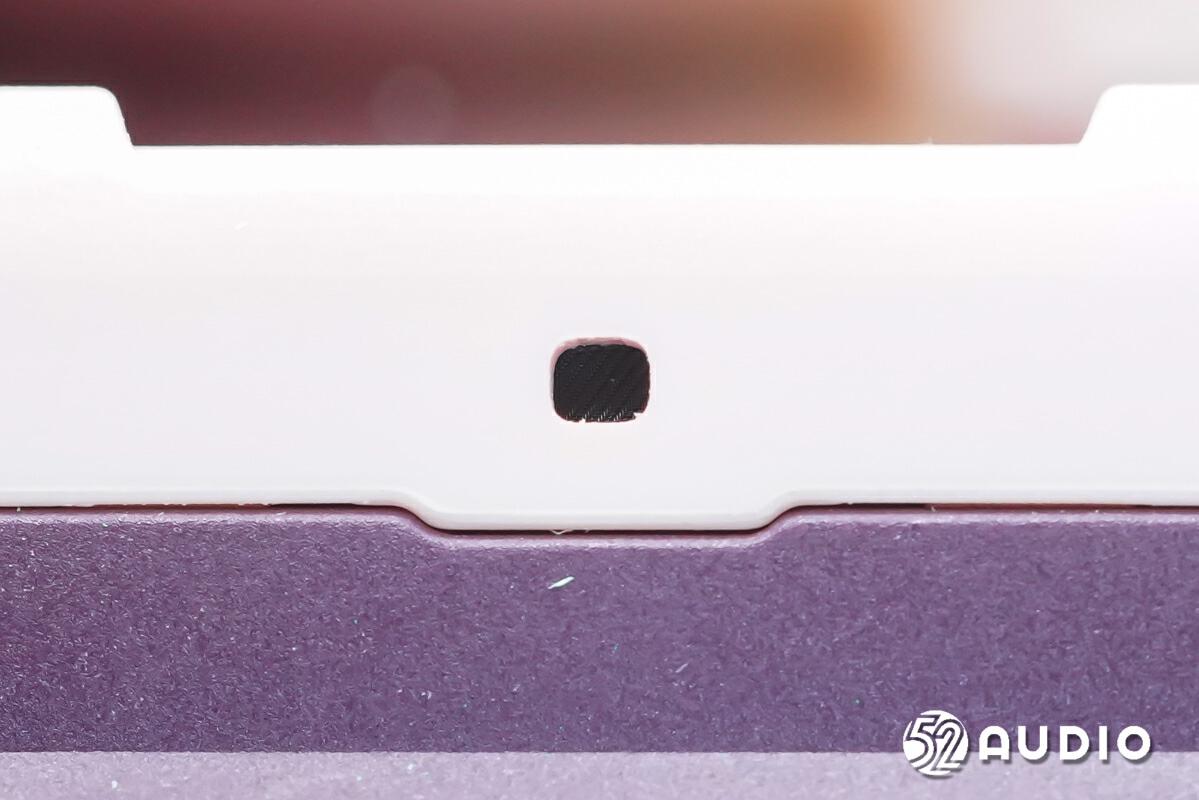

机身一端的麦克风开孔特写，内部细密防尘网防护。

表扣和表带箍采用与表盘相同的配色。

经我爱音频网实测，360儿童电话手表10X重量约为56.7g。

我爱音频网采用CHARGERLAB POWER-Z对360儿童电话手表10X进行充电测试，充电功率约为0.80W 。

二、360儿童电话手表10X拆解

通过开箱，我们详细了解了360儿童电话手表10X的外观设计，下面进入拆解部分，看看内部结构配置信息~

卸掉螺丝，打开背部盖板。盖板内侧固定有电池和为手表充电的排线，通过连接器了解到主板。

拧开固定螺丝，拆下盖板，分开连接器，分离腔体。

腔体内部主板单元结构一览。

盖板内侧电结构一览，电池通过双面胶固定，电池覆盖有隔磁屏蔽贴纸防护。上方为手表充电的连接器有金属压板固定。

取掉电池和充电排线。

盖板内侧结构一览，充电触点两侧设置有两颗磁铁用于与充电器磁吸固定。

为手表充电的排线电路一览。

四颗金属弹片特写，连接外壳上的金属触点为手表充电。

排线与主板连接的BTB连接器公座特写。

手表内置锂离子电池组，型号：HYWT07A，标称电压：3.87V，额定容量：900mAh/3.483Wh，典型容量:：930mAh/3.599Wh，充电限制电压：4.45V，制造商：中山市众旺德新能源科技有限公司。

电池背面电芯上丝印信息与正面一致。

电池保护板一侧电路一览。

电池保护板一侧特写。

丝印Y1RK的锂电保护IC，用于电池的过充电、过放电、过电流等保护。

丝印0228的MOS管，配合锂电保护IC负责电池的充放电保护。

电池排线与主板连接的BTB连接器公座特写。

取出手表内部主板和屏幕单元。

中框正面结构一览，设置有LDS镭射天线，用于无线信号收发。

中框背面结构一览。

腔体壁上的扬声器和功能按键结构一览。

主板一侧特写，通过大面积屏蔽罩防护，屏蔽罩上还贴有隔磁屏蔽贴纸。主板上下分别设置有摄像头和振动马达。

主板另外一侧特写，同样有屏蔽罩防护，并贴有铜箔增强散热。

取掉摄像头和一侧的屏蔽罩。

屏蔽罩内侧对应芯片位置涂有散热硅脂传导热量。

500W像素摄像头特写，84°广角镜头，用于拍照和高清通话功能。

摄像头背面电路一览，通过BTB连接器连接到主板。

屏蔽罩下方主板电路一览。

用于连接天线的金属弹片特写，另外一处采用了同一种连接器。

丝印A6的IC。

丝印DVS 0B的IC。

丝印UtT 0D的IC。

丝印1B23 CA7的IC。

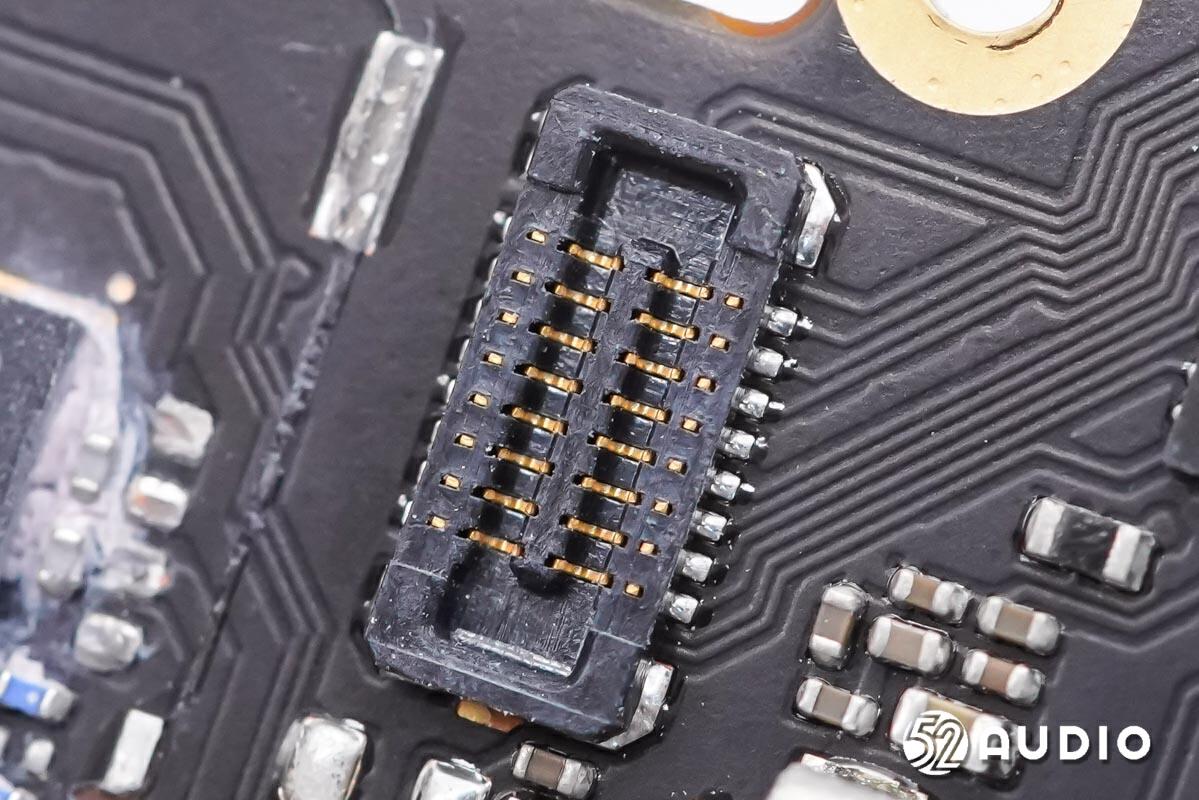

连接摄像头排线的BTB连接器母座特写。

Kingston金士顿04EMCP04-NL2DM627 eMCP芯片，用于存储固件信息，以及提供运行内存。

镭雕T224A的晶振特写，用于提供时钟频率。

Broadchip广芯BCT89318高效率、低噪声T类音频放大器，采用广芯独有的数字功率调制（DPM）音频算法，有效消除音频噪音，增加信号动态范围，大大改善音质和音量。采用先进的TOP电源技术，效率高达93%，功放整体效率高达80%，节省功耗，延长产品的使用时间。BCT89318本底噪声低至43μV，具有99dB的高信噪比 (SNR)。

Broadchip广芯BCT89318详细资料图。

丝印NX的IC。

连接功能按键排线触点的金属弹片连接器。

取掉主板另外一侧的屏蔽罩。

屏蔽罩内侧特写，同样涂有散热硅脂增强散热。

主板上电路一览。

连接屏幕排线的BTB连接器特写。

连接为耳机充电排线的BTB连接器。

连接电池排线的BTB连接器特写。

WillSemi韦尔半导体ESD56241D12 TVS保护管，是一种设计用于保护电源接口的瞬态电压抑制器，具有较高浪涌能力，适用于更换便携式电子设备中的多个分立元件。采用DFN2x2-3L封装，标准产品为无铅和无卤素。

据我爱音频网了解到，目前已有小米、OPPO、vivo、IQOO、PICO、飞利浦、雷蛇、魅族、公牛、黑鲨等品牌旗下的产品采用了WillSemi韦尔半导体电源管理方案。

韦尔半导体ESD56241DXX系列详细资料图。

丝印2N31 2040的IC。

镭雕MC35 H526的MEMS麦克风，用于语音、视频通话，智能语音操控等功能拾音，来自敏芯微电子。

手表振动马达特写，用于提供振动反馈。

主板边缘连接扬声器的金属弹片特写。

另外一颗连接扬声器的金属弹片。

天线测试的开关特写。

SIM卡座特写。

丝印YFR 0U和bHGX的IC。

射频芯片外围IC。

镭雕YL260的晶振特写。

另外一颗用于连接屏幕排线的BTB连接器母座。

HFSitronix创发微CF1114电容式触控控制芯片，采用QFN24(3x3x0.45)封装，支持2点触控、手势及智能唤醒，低功耗设计。

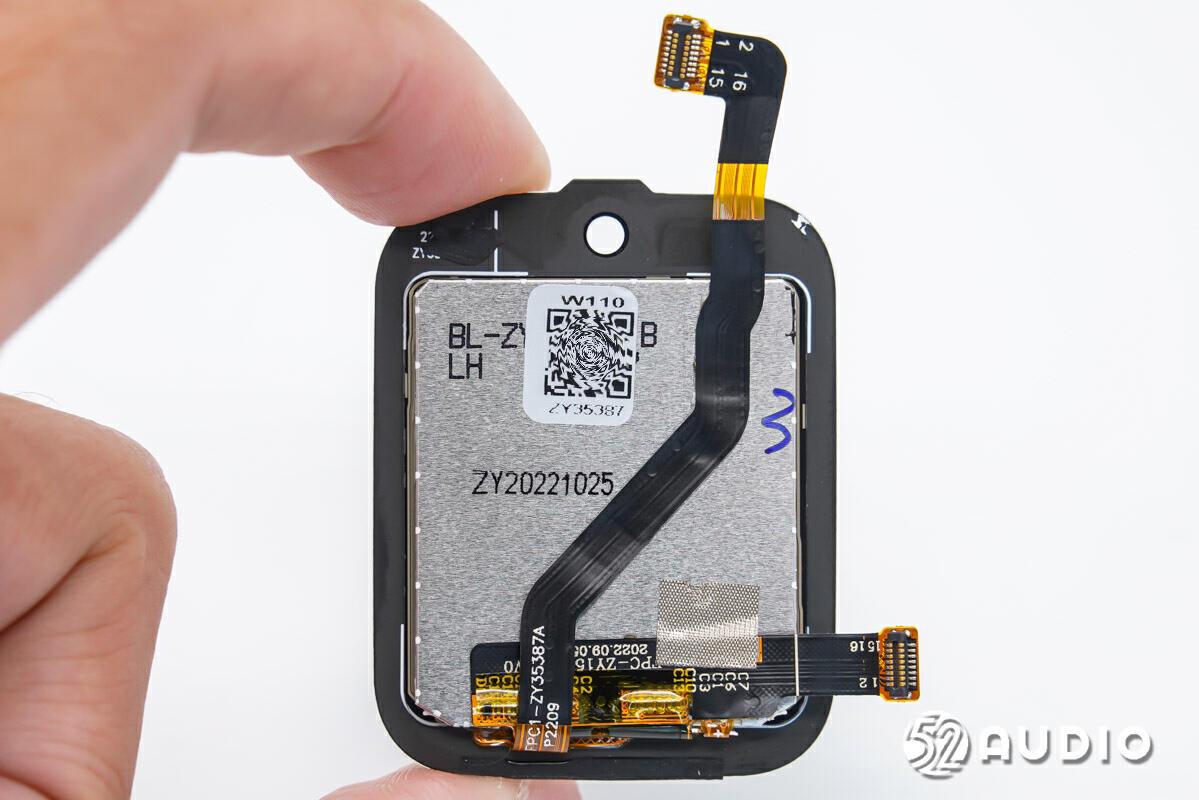

屏幕背部电路一览，两条排线通过连接器连接到主板。

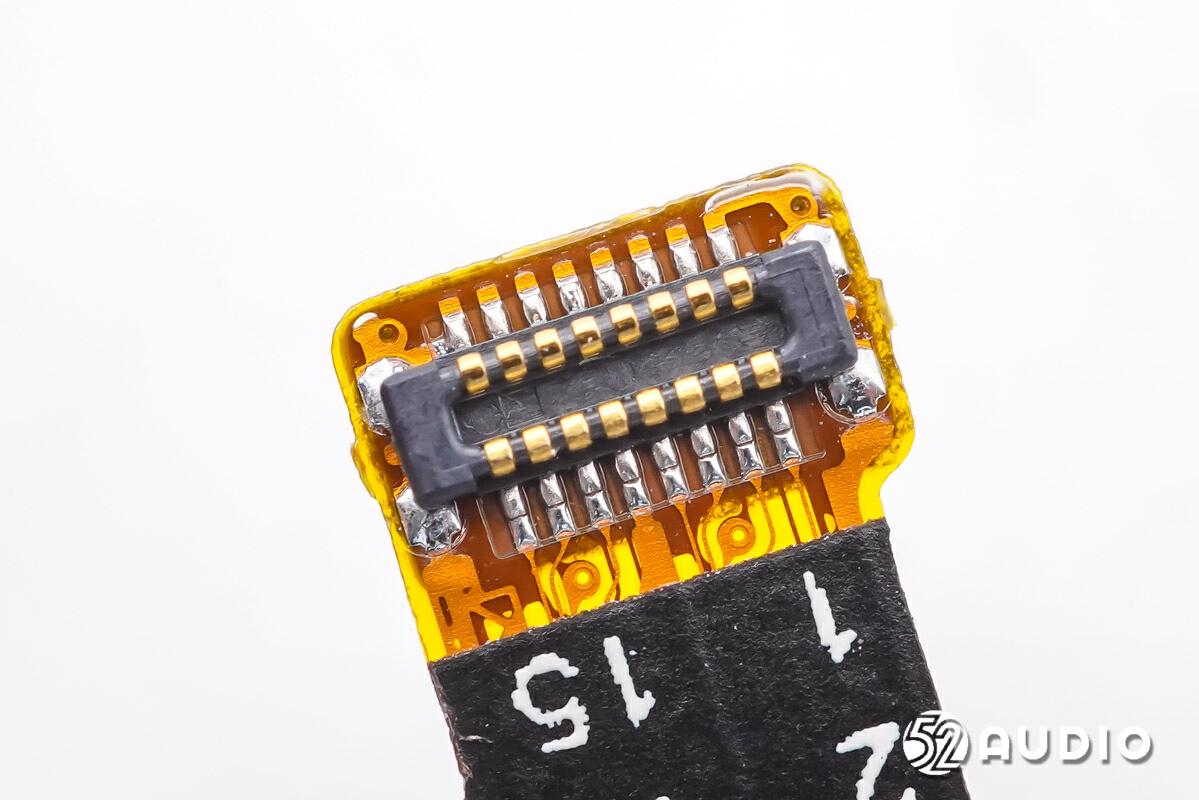

屏幕与主板连接的BTB连接器公座特写。

另外一条排线与主板连接的BTB连接器公座。

取掉中框上的扬声器和功能按键排线。

中框上的麦克风拾音孔特写，“L”型抗风噪设计，降低风噪影响。

扬声器出音孔内侧特写，细密防尘网防护，防止异物进入腔体。

方形扬声器正面振膜特写。

扬声器背面磁铁特写。

方形扬声器与一元硬币大小对比。

经我爱音频网实测，扬声器长度约为15.12mm。

高度约为8mm。

厚度约为3mm。

排线上微动按键特写，用于电源开关、菜单、回到主页面等功能控制。

排线与主板连接的触点特写。

360儿童电话手表10X拆解全家福。

三、我爱音频网总结

智能手表作为当下消费电子市场的热门产品之一，针对于不同的用户群体又分为了儿童手表和成人手表两种类型，外观设计和着重的功能应用有着很大的区别。其中，儿童手表着重于基础社交和安全问题，在这两个方面360儿童电话手表10X均提供了丰富的功能，4G全网通和儿童手表微信，保障实时联系，10重高精定位，时刻掌握孩子位置。

为了实现丰富的功能应用，在内部配置方面，搭载1.52英寸屏幕、500像素摄像头、扬声器、敏芯微的MEMS麦克风、振动马达，以及大面积LDS镭射天线，提供稳定的无线传输；采用了众旺德3.87V 900mAh高电压锂电池为手表供能，配备有电池保护板负责电池的充放电保护，提供更持久的续航和更安全的使用。

主板上，搭载了Kingston金士顿04EMCP04-NL2DM627 eMCP芯片，Broadchip广芯BCT89318 T类音频放大器，WillSemi韦尔半导体ESD56241D12 TVS保护管，HFSitronix创发微CF1114电容式触控控制芯片等。
