【故事背景】
2020年12月16日，家里总算是通宽带了！！万事俱备，只欠路由器！现在首要解决的问题是去搞台路由器耍耍，不然在寒冷的冬夜，不能愉快的用手机在被窝里刷小视频了。
于是路过隔壁卖路由器的店铺，发现他门口有台路由器，就顺带带回家了。为了测试这台路由器是否配得上我家的百兆光宽带，我得先拆个鸡看看，然后用200多万的octoscope仪器测试下RVR。
【1】外衣
外包正面

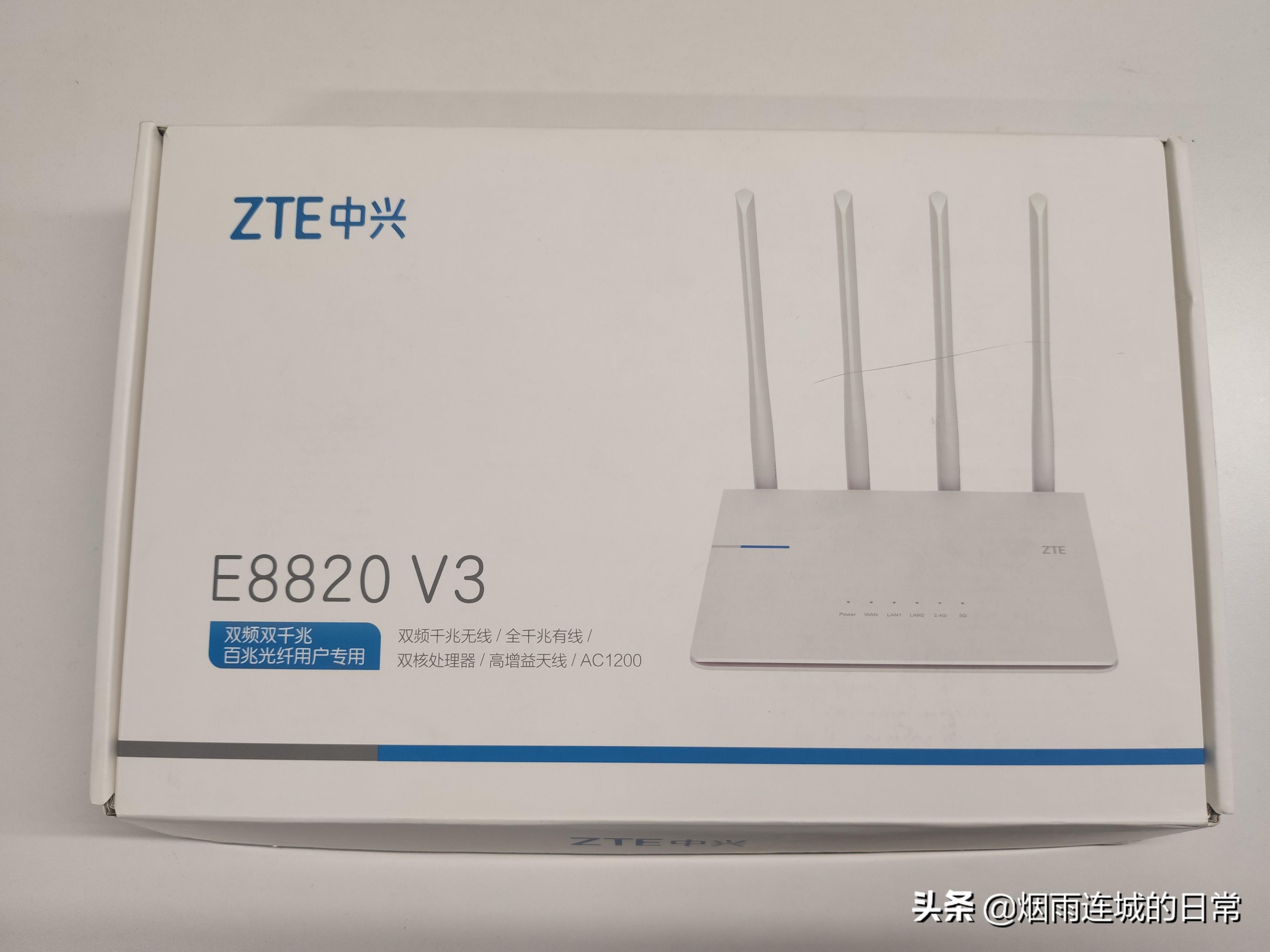

右下角标识了型号，特别是注明了“百兆光纤用户专用”，嗯！很符合我的需求！其他的就是双核cpu，无线速率1200M，嗯，信息就是那么点，之后给翻个个瞧瞧。
外包装底面

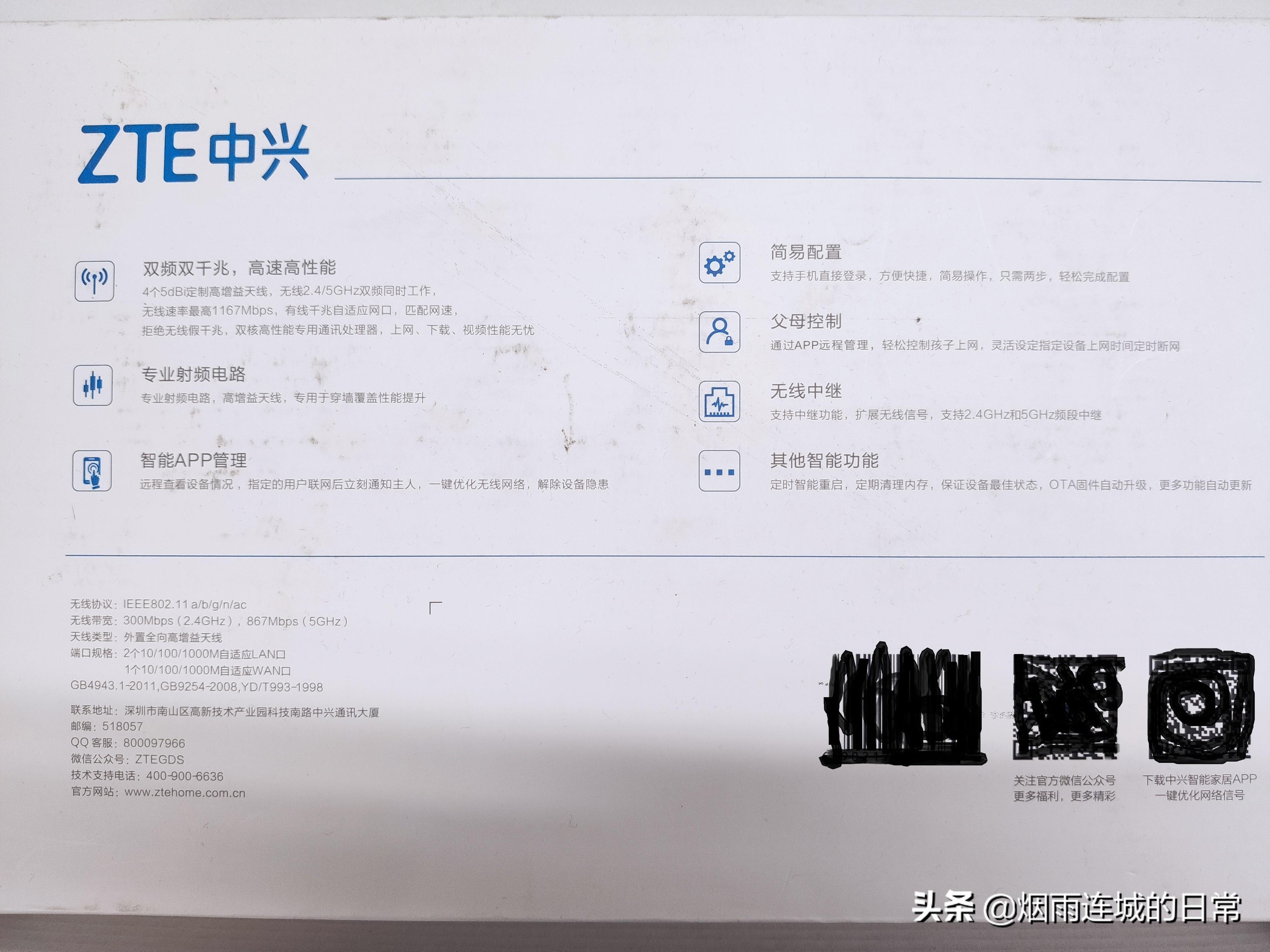

解释下那些参数：4根5dBi天线（一般路由器也就是3dBi和5dBi，当然越大越好）；2.4G和5G能同时工作（现在路由器都支持）；最高速率1167Mbps（等等，刚正面不是写着1200M么？到这里怎么数字变了，因为2.4G在频宽为40MHz时，最高速率为300Mbps，而5G的ac在80MHz时，最高速率为867Mbps，因此加在一起是1167Mbps，为了朗朗上口，就直接叫1200了）；专业射频电路（扯淡了不是，都是“参考”芯片厂商的Demo的，搞得好像是你自己设计的一样）；就先大概解释这些，后续继续吐槽，额，不对，继续介绍。
【2】初露真容
正面照

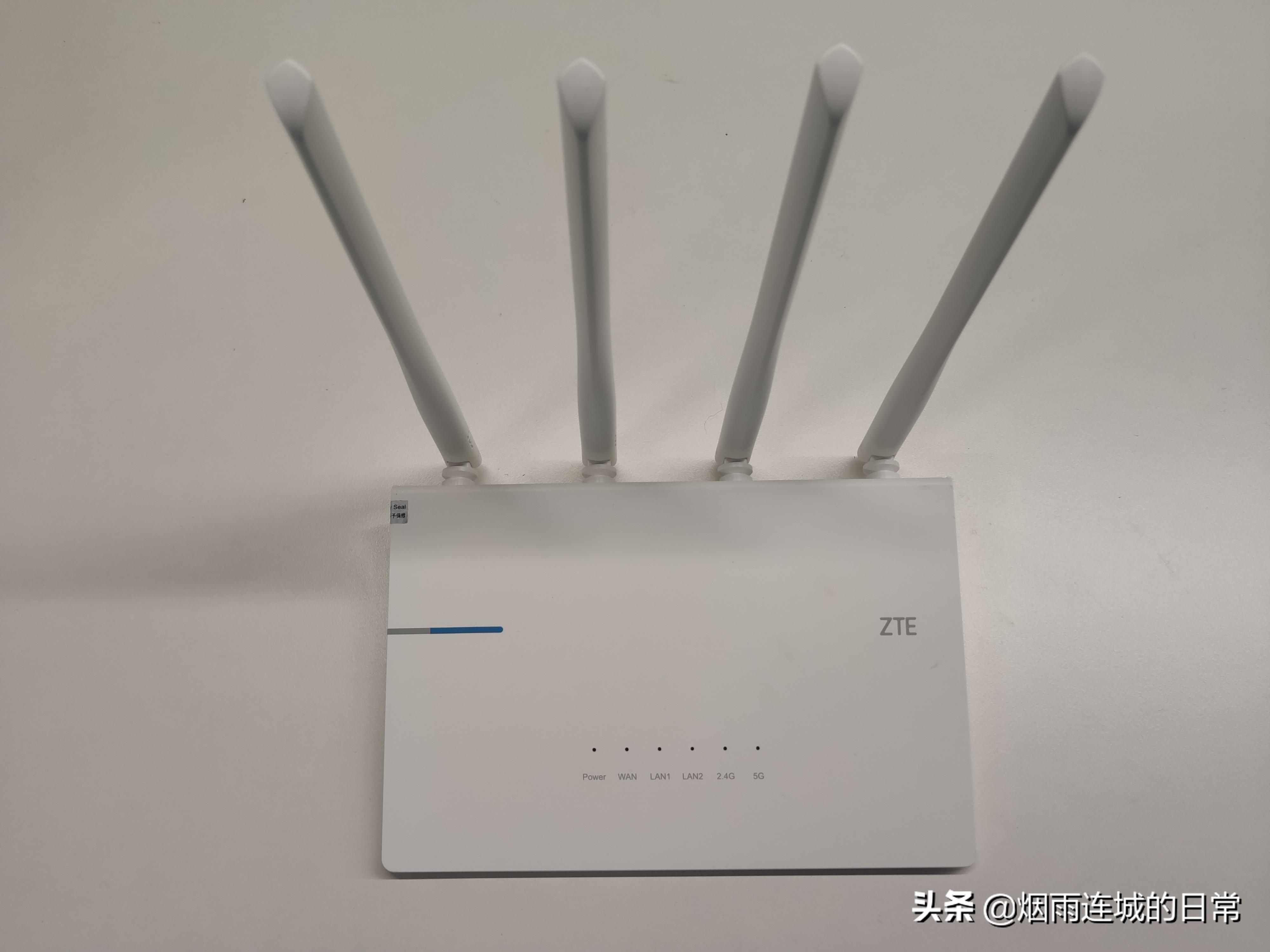

被我拍出了4跟顶天立地的5dBI天线！我特喜欢那一小段蓝色，但是右边的logo感觉很违和。不管了，直接NEXT。。。
产品底面

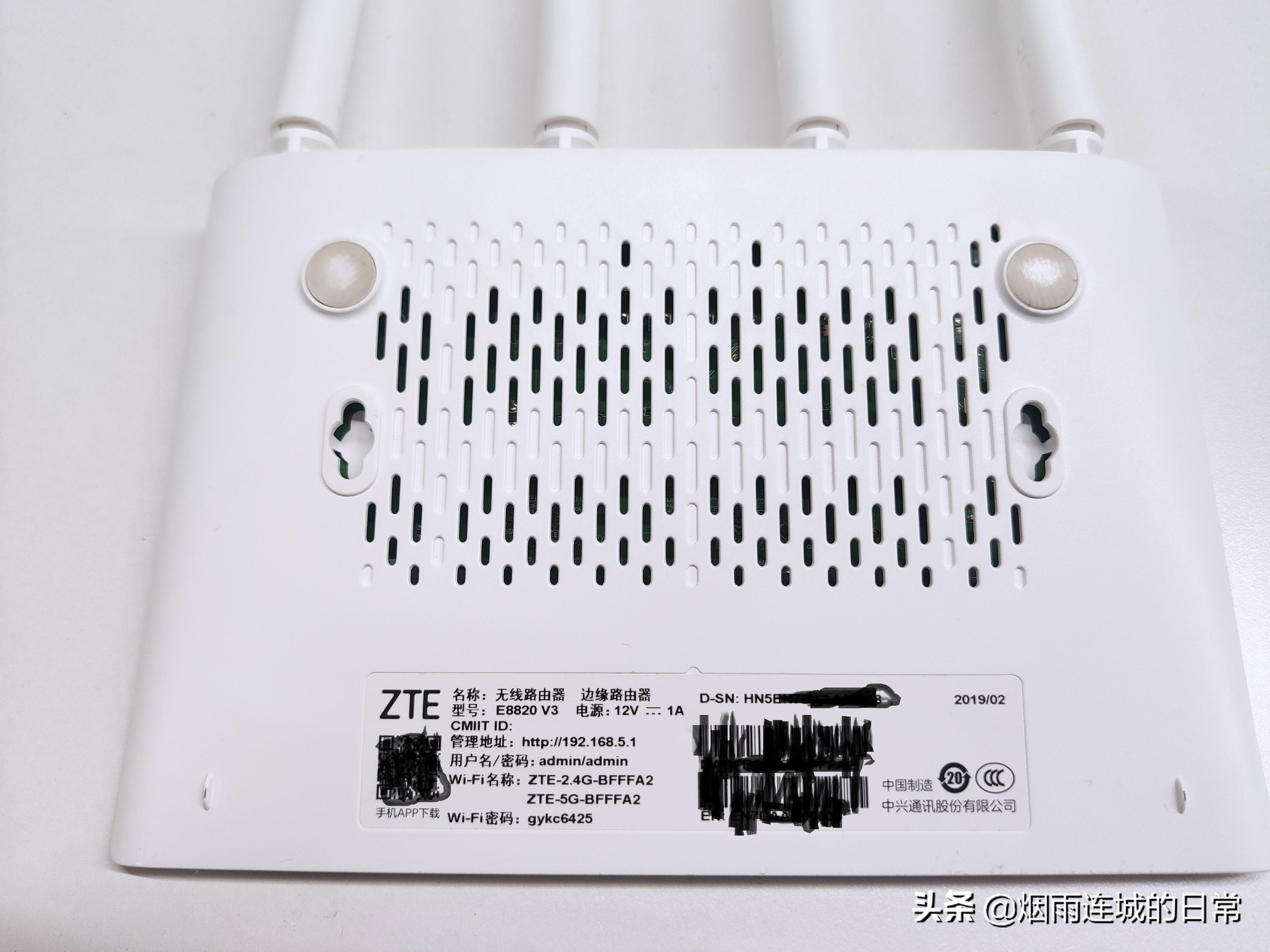

下面开口是为了散热的，这个好理解，再下面就是web登陆地址，账户密码等等信息，然后拆鸡。
【3】拆鸡，一探究竟
内部照1

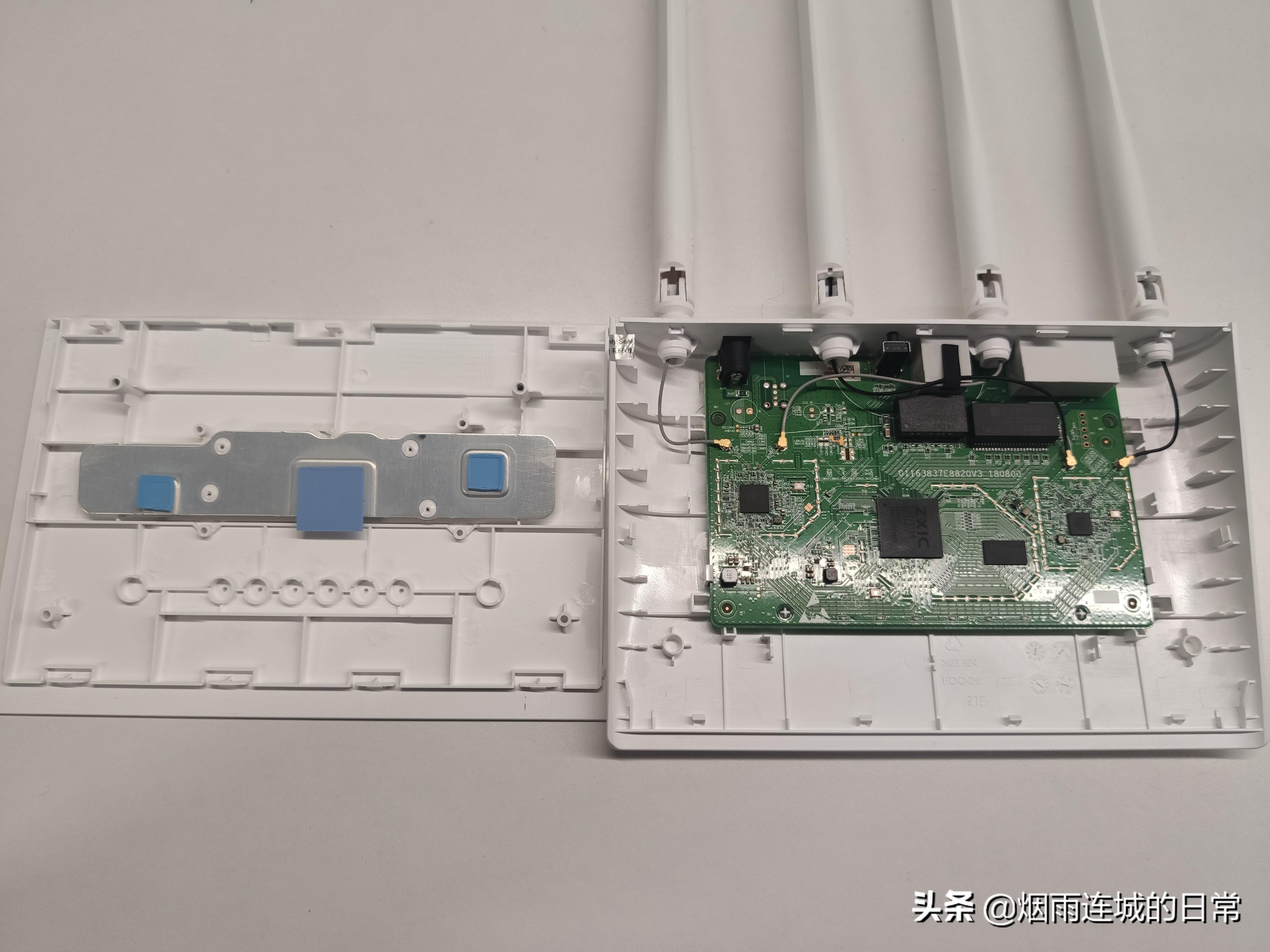

左边是上盖，右边是PCB、底盖和天线。上盖有铝制均热片，也叫散热片，就是给芯片降温的，使得温度散得快一点，均热片上三个大小不一蓝色的，摸起来凉凉的，软软的，黏黏的，这个是导热垫，紧密贴合芯片，使得热量很好地传导到均热片上。
右边很明显看出绿色的PCB比底盖小好多啊，那是考虑到散热、成本等因素，因为相同层数的PCB，面积越小，成本越低，对了这里再说一句，这个PCB是两层的，那成本就更低了。
【4】PCB
PCB及芯片

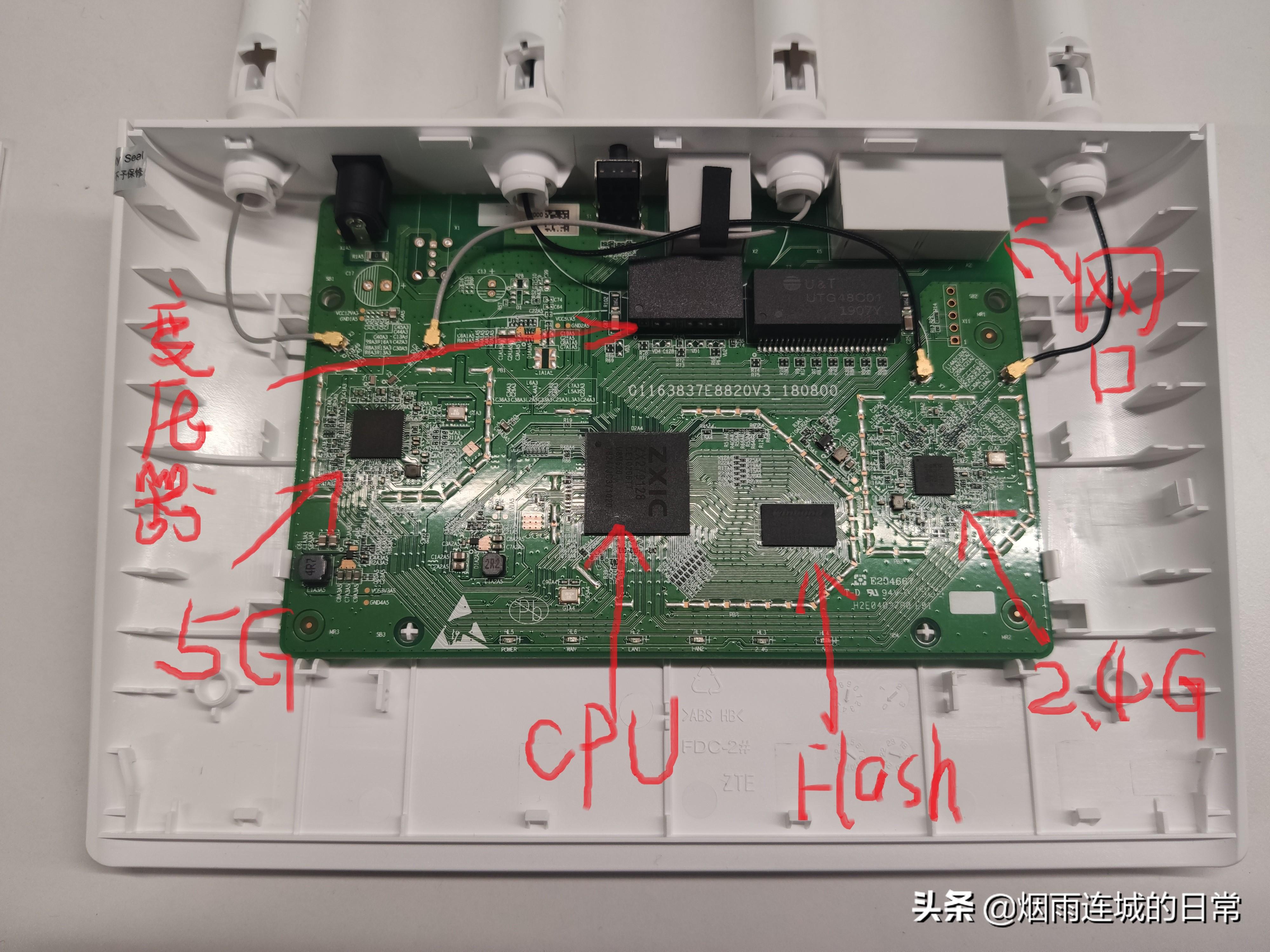

上图中可以看到各个主要的芯片的布局，CPU是用中兴的ZX279128，为双核处理器；2.4G芯片和5G芯片是联发科的，分别为7603EN和7613AEN；Flash是华邦的；
几乎每个芯片周围都有白色的一圈，这个是给屏蔽罩预留的，当外面的干扰信号影响到这个芯片，或者怕这个芯片影响到外界的一些设备工作时，就加上屏蔽罩。
在设计PCB时，CPU、FLASH、wifi芯片的每个最小模块，一般是不动的，特别是CPU和Flash最小系统，最好直接copy芯片厂商给的Demo，这些都是验证过的，自己只能动动这些芯片模块的位置啊，旋转个方向啊，或者电源自己分割下。
【5】WIFI芯片细节以及IPX天线扣子
2.4G芯片以及到天线的连接

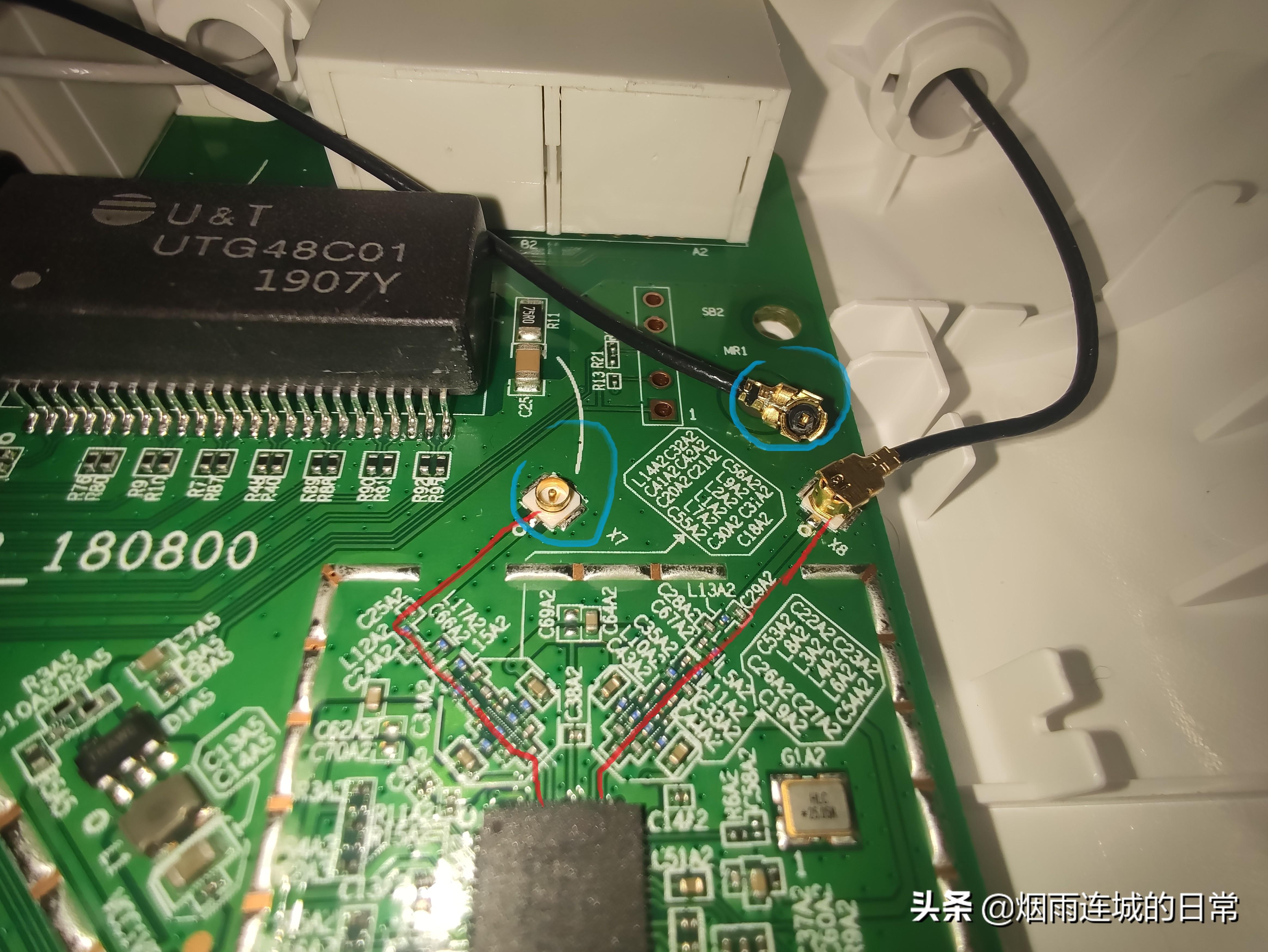

上图是2.4G芯片的局部细节图，黑色为芯片，红色是芯片的两条wifi信号输出走线，这里提一句，左边红色有一个垂直向右上角的拐弯，这个在射频信号中原则上是不允许的，因为容易产生信号的反射失真有，我也不知道最后竟然能通过评审。图中两个蓝色的圈中，是ipx，右上角可以扣上去，这样，就把芯片的输出信号通过这个ipx扣子，传输到前面提到的4跟天线中的其中一根去了。
【6】用200多万的仪器测试RVR
ocotcope

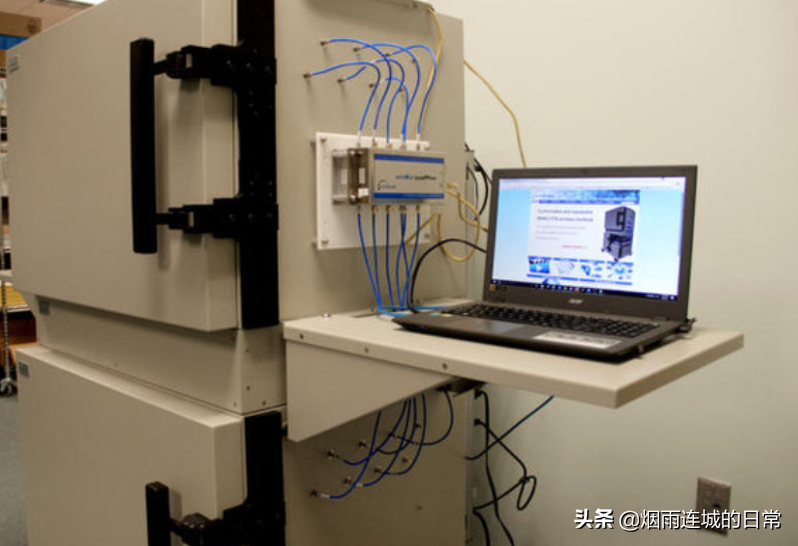

喏，一套房的价值，就长这样，重重的铁箱子！用这个仪器测路由器吞吐量一共分四步：第一步：打开门；第二步：把路由器放进去；第三步：关上门；第四步：配置测试条件，点击start进行测试。

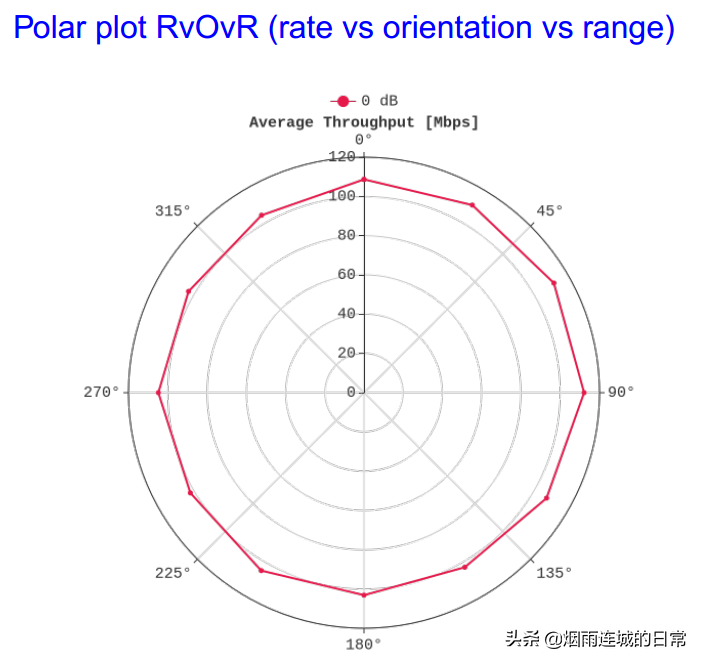

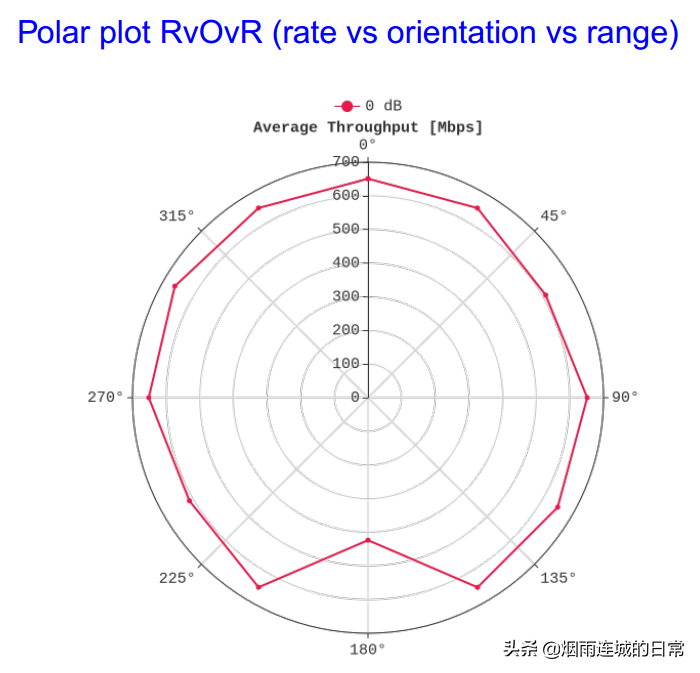

本次主要测试了2.4G20Mhz的吞吐量，测试结果如下，从图中可以看出，每旋转30度测一次吞吐量，正好测试360度，每个角度的吞吐量都还不错，100Mbps以上，说明天线方向性较好。
2.4G 20MHz吞吐量
下图是测试5G 80MHz的吞吐量，从图中可以看出，每旋转30度测一次吞吐量，正好测试360度，每个角度的吞吐量都还不错，均达到600Mbps以上，除了180度方向，只有400Mbps，说明5G天线在180度方向的方向性较不好。
5G 80MHz吞吐量
【7】总结
文首说了1167Mbps的由来，从测试结果也能看得出来，至少5G能看的出来。5G的最高速率为867Mbps，这个是芯片的理论值，但是实际上是达不到理论值的，实测能达到70%-80%就很不错了，而这次的实测量是650左右，是满足行业标准的。
2.4G在频宽为20MHz时，理论速率为144Mbps，这次实测为110Mbps，达到理论值的76%，也是达标的。
而我这次没有测试40MHz频宽的，实属一个遗憾，根据我平时的经验，理论速率为300Mbps，实测能到220-230Mbps左右；
