排插怎么买?公牛、aigo、绿联、飞利浦、得力、德力西拆给大家看

 人阅读 | 作者xiaofeng | 时间:2023-11-17 19:08

本内容来源于@什么值得买APP,观点仅代表作者本人 |作者:qianseyue

即使装修的时候,想尽办法安装足够多的插座面板,日常生活还是逃离不了排插。qianseyue家里就入手了不少的排插,近期闲来无事,都拆了一遍满足好奇心。

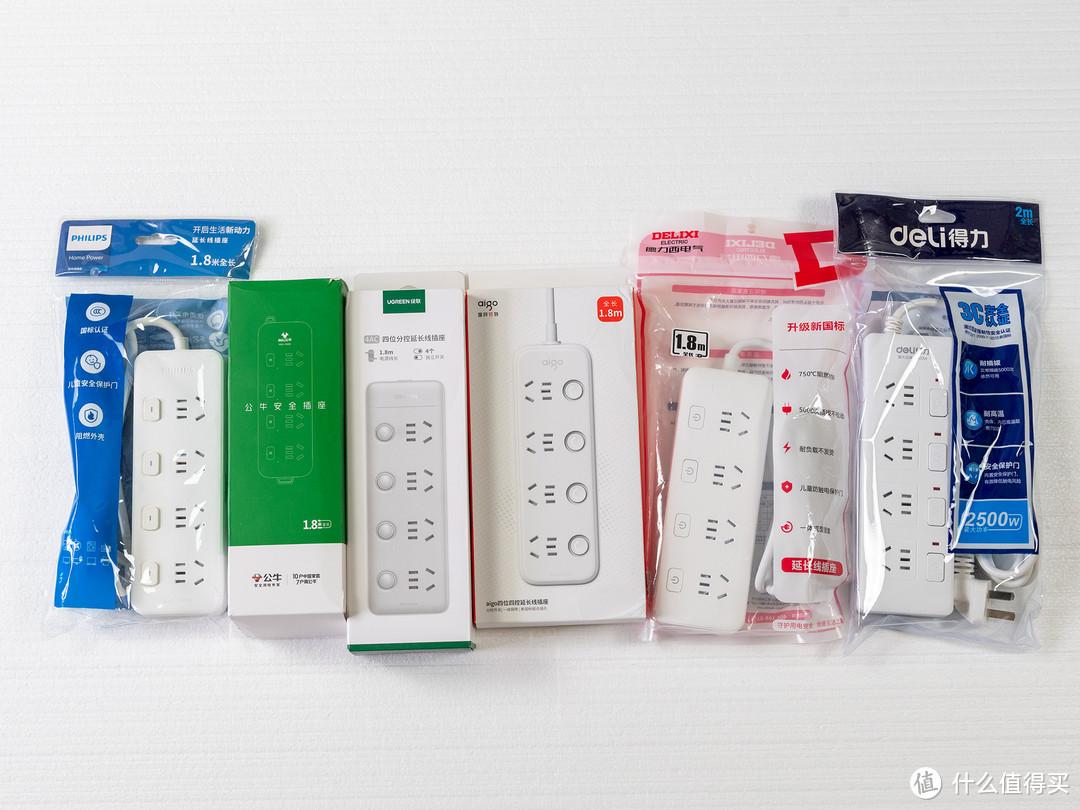

按照品牌首字母排序,分别有aigo AC0404、得力27040-02、德力西E4K4X/B、飞利浦SPB3140WA/93、公牛GN-B3043和绿联CD323。

新国标也有更新

在排插的外包装上,总能看到国标GB/T 2099的存在。GB/T 2099被很多排插选购攻略称为新国标,因为2017年国标GB/T 2099转为推荐性标准,并更名为GB/T 2099。

但是很多攻略没注意,关于插头插座的国标也是有更新的,2021年国家又发布了新标准GB/T 2099.1-2021。相对于旧的GB/T 2099.1-2008,GB/T 2099.1-2021对于排插的影响主要是取消了单相两极插座,也即是没有了扁孔和圆孔的通用插座。

之前我就不看好圆孔,因为圆孔的孔径大,安全性低。圆孔是点接触的,相对扁孔的面接触,在大电流下有升温的隐患。两极相用插座对金属弹片寿命要求高,GB/T 2099是一个推荐性标准,非强制性执行,市售插座不一定做工达标,并不安全。因此我入手的插座,都是扁孔的。

另外GB/T 2099.1-2021只是GB/T 2099的一个部分,GB/T 2099一共有9个部分:

GB/T 2099.1-2021 家用和类似用途插头插座 第1部分:通用要求GB/T 2099.2-2012 家用和类似用途插头插座 第2部分:器具插座的特殊要求GB/T 2099.3-2022 家用和类似用途插头插座 第2-5部分:转换器的特殊要求GB/T 2099.4-2008 家用和类似用途插头插座 第2部分:固定式无联锁带开关插座的特殊要求GB/T 2099.5-2008 家用和类似用途插头插座 第2部分:固定式有联锁带开关插座的特殊要求GB/T 2099.6-2008 家用和类似用途插头插座 第2部分:带熔断器插头的特殊要求GB/T 2099.7-2015 家用和类似用途插头插座 第2-7部分:延长线插座的特殊要求GB/T 2099.8-2017 家用和类似用途插头插座 第2-4部分:安全特低电压(SELV)插头插座的特殊要求GB/T 2099.9-2017 家用和类似用途插头插座 第2-9部分:信息插座的特殊要求

与排插关联性较多的是GB/T 2099.7-2015,这个标准2017年实施,现在还在执行。基本就是老攻略常常谈到的那几个选购要点:

五孔插口或二孔插口设计。额定电流10A的排插,导线的横截面积要有1mm²。必须设置保护门,达到75N才能接触带电部件。能通过750℃明火针焰测试,离开火源后可以自动熄灭。要通过国家强制性的3C产品认证。

我入手的6款单排分控排插,从电商自营页面数据看,都是符合相关要求的。

因为插座的线是不能盘绕起来的,假如多条线绕起来,就是电感线圈。而线路上的电感,会让用电器的端电压下降,有安全隐患,我家里的排插,基本是1.8米的。

外观简评

对6款单排分控排插拆解之前,先从外观进行下简单对比,让大家有个初步印象。

面板对比

除了绿联,排插选的都是白色面板的。白色比较容易辨别是否有烧焦发黑,安全性要高一点。绿联是家人入手的,所以没有注意到这个点。

粗略看各个排插的插孔差不多,测了一下是有区别的。大部分间距都在27mm,唯独爱国者是30mm的。插孔间距大,插大体积插头时,大体积插头就不容易遮挡临近的插孔,爱国者的做法很值得其他厂商跟进。

为了方便使用,部分排插、例如得力和公牛还有挂孔;而爱国者、绿联则是背部因此挂孔,飞利浦更特殊,是一个伸缩挂孔,兼具美观实用。

侧面看很有意思了,公牛、德力西、爱国者(突破代工)这些由传统插座厂商设计的排插,都有有意设计成梯形,估计是出于插拔插头时的稳定性考虑。

插头对比

插头的对比更有意思,公牛、德力西、飞利浦、得力都是很传统的形式,这种设计方便拿捏,经典好用。

经典设计也有不足,侧面就能看出,爱国者和绿联更扁。

从实用角度而言,更扁可能更好,例如电视柜后接排插,空间有限,扁平设计就很有优势。插座的插头一般很少插拔,方便拿捏这个设计或许没什么必要。

要说插头圆形好、还是矩形好,个人是更倾向圆形的,因为理论上来说,圆形插头和临近的插头接触面更小,能把影响降到最低。

不过实际很打脸,影响还得看实际尺寸。得力、绿联虽然是矩形,可是边长短,不容易影响临近的插头。

线缆对比

线长对比则最有意思了,公牛、德力西、飞利浦、绿联、爱国者都标注1.8米,实际线材长度参差不齐。得力标注是2米,可是标注1.8米的绿联却和它差不多。这种差异,都怪排插厂商对于线长没有一个统一的定义。有些产品是按照总长标注、有些是按照线缆长度标注。

若是按我的标准,单纯测线长,不算上排插、也不算插头,实测爱国者的线长是154cm左右。

得力线长则是176cm左右。

德力西的情况和爱国者接近,约154cm。

飞利浦测得约161cm。

公牛和飞利浦比较接近,约160cm。

绿联是最长的,约177cm。假如算上插头,还真的有180cm。

线径这种没标注出来的,差异倒是很小。老牌厂商,例如爱国者(突破代工)、德力西、公牛基本是6.8mm。飞利浦、得力、绿联就是小一点的。

指示灯对比

指示灯的使用我是比较有心得的,详细说说这6款单排分控排插的差异。

爱国者是微笑指示灯,标识度很高。亮度恰到好处,白天刚好能辨别,夜晚又不至于过亮。

得力的灯和开关是分离设计,还是很传统的红色灯,亮度足。灯与开关之间的距离不是很近,有时候会分不清楚哪个开关开了。

德力西的指示灯设计和爱国者很接近,亮度比爱国者高,夜晚时感觉有点过亮了。

飞利浦也是和爱国者很接近,可是灯有点小,白天不是很好分辨。

公牛就很好解决了得力的问题,灯光很靠近开关,标识度也高。就是红色的灯光,夜晚观感不是很好。

绿联的灯光点有些小,好在面板是灰色的,白天分辨起来还是很容易的。

拆解对比

外观设计其实算是表层,要是从以前大家选购排插的标准,都是拆开看材料,看材料截面积的。

爱国者

爱国者这款是突破代工的,突破专业生产插座,品质口碑不输慈溪的那些老牌厂商。不过突破很早就退出了家用市场,转移重心在工业市场和代工。

拆解难度不高,使用的是三角形防拆自攻钉。底壳有加强筋,面板有卡扣。不过卡扣很小,很容易就能撬开。

线材外部有保护线套,内部压线盖,底壳也有固定槽,细节做工很到位。

线材有3C认证标签,上面印有A002108 60227 IEC 53(RVV) 300/500V 3×10mm² BEIJING TUPO DIANQI YOUXIAN GONGSI。

一体铜片很有光泽,有环形设计,环形上面还有压槽。铜排与开关之间是穿孔加焊锡固定,焊点饱满,做工真的很可以。

游标卡尺测得铜排厚度是0.59mm。

铜排宽度是5mm。

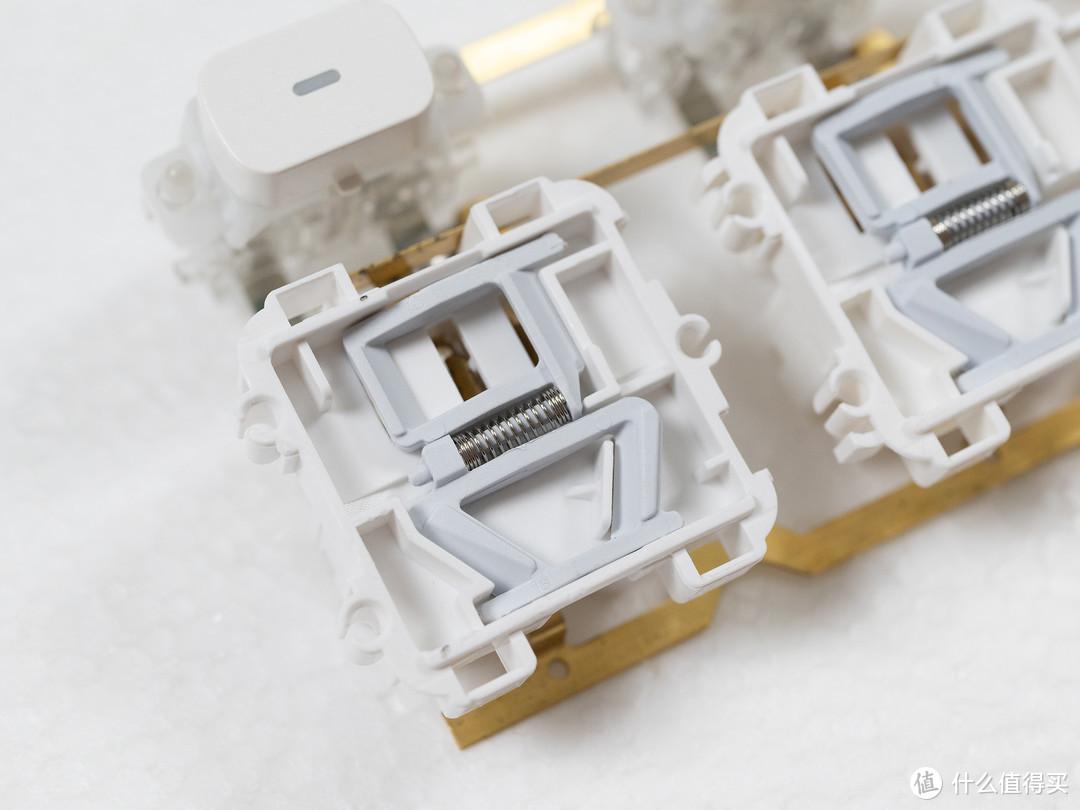

安全门细节一览,双开和三孔是共用一个弹簧的。

开关结构特写,可以明显看到弹簧是上疏下密设计的,算是渐进型弹簧。

个人很喜欢渐进型弹簧的触感,不容易误触。

背面看标识,开关是慈溪涌兴的产品。

仔细看开关,指示灯原来不是简单的发光二极管,而是有专门电路板。

得力

得力这款产品实际上是公司的,我公司的文具、排插几乎都是采购得力的产品。外包装上没有看到代工厂的相关标识,看来是得力自己生产的。

6个Y型螺丝固定,一般的一字螺丝批,细心点也是能拧出来的。

上下壳之间没有卡扣,拧下螺丝就能打开。

内部做工还是比较一般般,没有压线盖,仅仅是靠外壳进行线缆的固定。注意到火线铜排有环形设计,可是没有压槽。

线缆上印有得力的标识,有3C认证、53(RVV)、 300/500V、3×10mm²等字样。

细心观察,发现焊点很饱满,就是焊接的工艺还得改进。

铜排厚度是0.46mm。

铜排宽度是3.5mm。

安全门模块的结构细节,和爱国者的差不多。

开关是单弹簧设计的,但是相对爱国者那款少了固定柱。

实际按的时候,就很容易出现一边凹下去的状况了。

德力西

德力西电气目前是施耐德的合资厂商之一,施耐德作为全球最大低压电器生产企业,技术积累很深,我对其排插也是蛮有期待的。

德力西这款是最好拆解的,只有卡扣固定,底部完全没有螺丝孔,外观很整体。

长卡扣设计,找准位置使用长撬棒顶开即可。

很奇怪的是,明明壳子上设计有线缆的固定槽和压线盖,实际上并没有使用压线盖固定。

焊点饱满,颜色光亮。

细节上就能看到,铜排的用料还是可以的。

测得铜排厚度是0.48mm。

铜排宽度是2.8mm。

安全门设计感觉更合理。

双弹簧设计的开关,弹簧是线性弹簧,两侧还有固定柱。

按下去的手感要比得力那款好,也不会出现一侧凹进去的情况。

飞利浦

飞利浦前些年已经被冠捷收购,和以前的巨头飞利浦电器没有联系,包装上标注的厂商,就是冠捷视听科技有限公司。不过生产厂商是深圳和宏,看来是代工的。

单纯做工的观点,飞利浦这款排插还是有点工艺的。

螺丝固定之外,还有深卡扣,底部的孔还会使用橡胶垫进行防护。

线缆有压线盖,底壳有卡槽与塑料咬线牙。

线缆不是和宏的,来自于慈溪磊线缆厂。

线和铜排的固定是超声波焊接,而非常见的焊锡固定。

开关是焊锡固定的,能看到有防氧化油的使用。

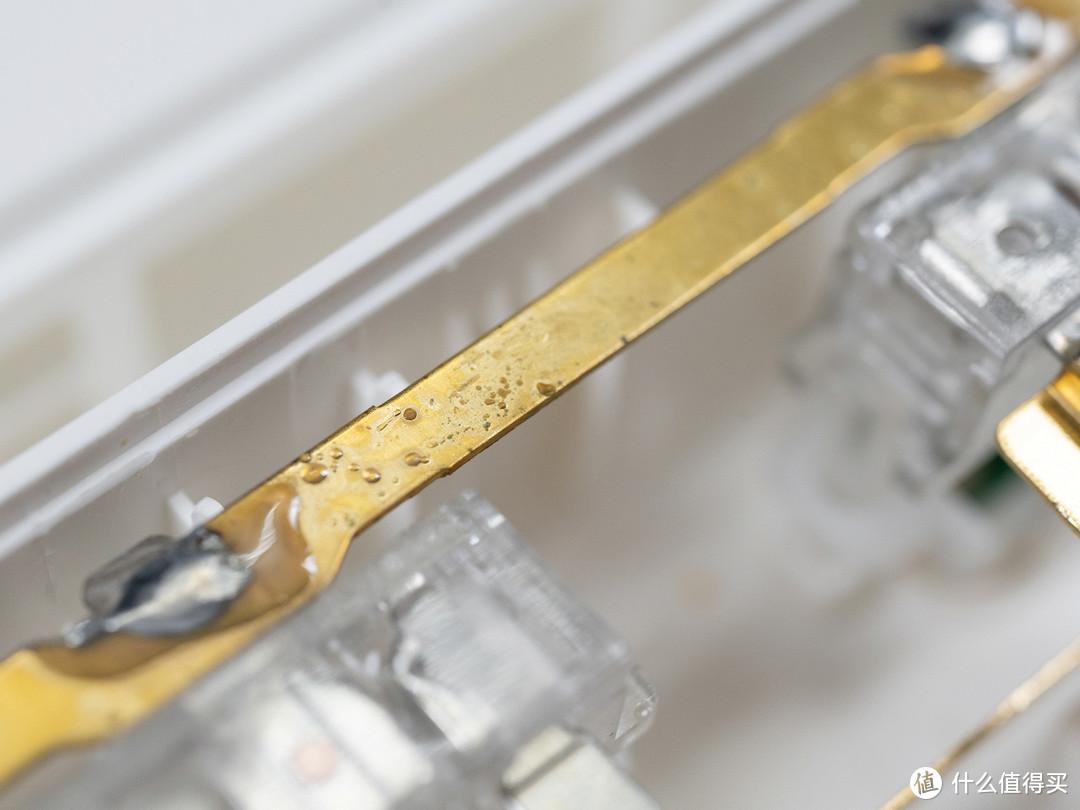

可能使用时间长了,铜排上很多斑点。

测得铜排厚度是0.48mm。

铜排宽度是3.66mm。

安全门设计细节,和爱国者、得力等产品很像。

与德力西相似的双弹簧设计开关,手感也很接近。

公牛

公牛作为市场口碑靠前的品牌,很多人家里都有。原以为做工会非常出色,拆开后感觉自己期望过高了。

拆解简单,上下盖之间仅仅是螺丝固定。

和德力西一样有预留压线盖的孔位,实际上没有使用。

线缆的护套倒是做工不错,或许就是因为这个所以没使用压线盖。

线缆是公牛自家生产的,53(RVV) 300/500V 3×10mm² 。

焊点饱满清亮,表面也有抗氧化油。

试了一下拆解,铜排之间、铜排和线缆之间的固定不仅是焊锡,还有穿孔。

实际测得铜排厚度是0.47mm。

铜排宽度是3.66mm。

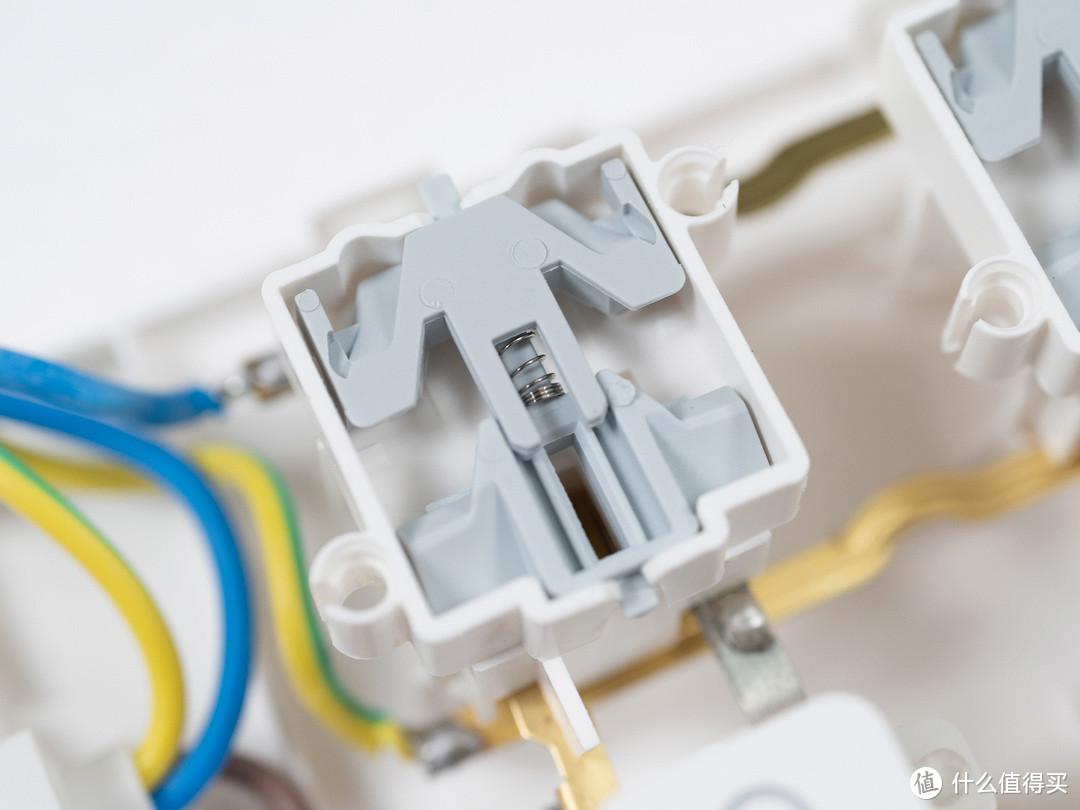

安全门是一个很完整的模块,安全度比较高。

开关就有点单薄了,所以实际使用体验和得力那款差不多。

绿联

绿联就是做数据线的厂家,这些年也入局家电领域,产品设计就透露着和传统排插厂商不一样的理念。

六款排插里面,最难拆的就是绿联。不仅有螺丝,还有深卡扣。传统厂商都是底盖浅,顶盖深,绿联是反过来的。这样设计不知道耐不耐用,还值得花时间去考量。

细节做工倒是可以的,底部螺丝孔有橡胶垫。

线缆由绿联自家生产,线端有防折弯护套和卡槽。

使用大概有半年了,铜排有些许斑点。

测得铜排厚度是0.47mm。

铜排的宽度是3.5mm

德力西插座同款安全门设计。

开关也和德力西的接近,手感也很接近。

拆解总结

最后总结一下拆解的成果,从测试线长,插头宽距、插孔间距都做了个统计。因为手上的工具并非专业测量工具,数据可能有误差,仅仅供大家参考。

很多排插横评都有点燃小试验,我的排插家里还要使用,功能也正常,舍不得弄坏,这一部分测试就别了。

如果从老师傅的选购角度出发,肯定是选爱国者AC0404的。因为铜排最厚最宽。除了用料,外观设计也可圈可点,微笑指示灯,按键不偏硬也不偏软,手感得当。扁平的插头设计,很有利于空间局限的应用场景。唯一不足的,就是线相对要短一些。

从拆解看得力27040-02就不是很好,不过考虑其价格最便宜的。如果家里用的是小功率电器,排插也仅仅是出租屋使用,也不是不能买。

德力西E4K4X/B和公牛GN-B3043作为老品牌,有点失望,尤其考虑公牛的价格,感觉不是很值得。德力西的铜排截面积是6款里面最小的,价格又和飞利浦SPB3140WA/93接近。德力西、公牛、飞利浦三者对比下来,我估计更倾向选择飞利浦SPB3140WA/93。

绿联作为新崛起品牌,外观设计很到位,线长也给足。不过要是从传统考虑铜排截面积的标准看,绿联CD323不是很值得考虑,而且价格还是6款里面最高的,性价比一般般。

以上就是对排插的拆解折腾,个人比较喜欢折腾的,从硬件装机、家庭影院搭建、网络布置到智能家电组网都有,感兴趣的可以关注下我的账号qianseyue。

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
