一、序言
提起升级显卡，升级电脑的图形性能，这是一件非常值得高兴的事情，因为可以更高画质畅玩更多的游戏。这项工作表面上看起来很简单，只要拆开机箱，把显卡替换下来，接好线缆即可，实际上并没有那么简单。
因为要考虑的因素比较多：

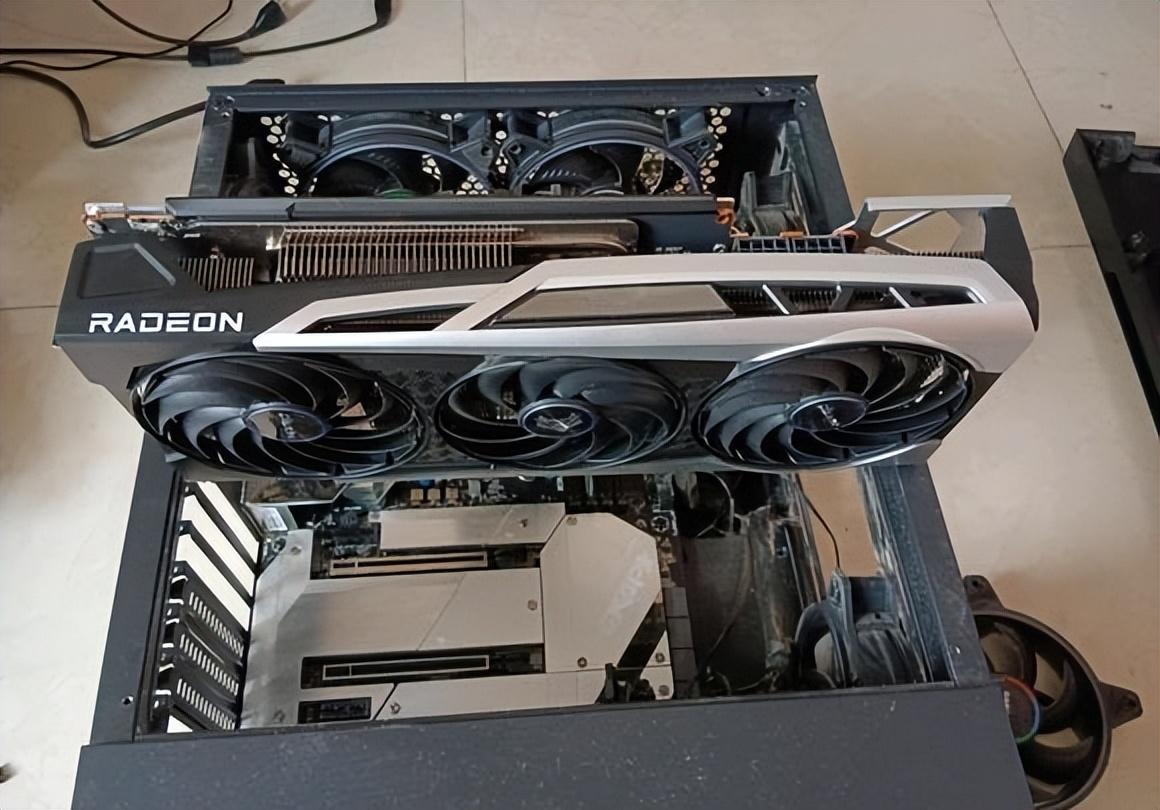

一、如果你的机箱比较小，则有可能出现新显卡体积太大安装不进去，会面临“锯机箱，还是锯显卡”尴尬（图二）。二、要考虑接口问题，现在很多新显卡已经没有DVI接口了，而有的老款显示器可能没有HDMI或者DP接口。第四、要考虑电源问题，如果功率不够，有可能带不动新显卡。

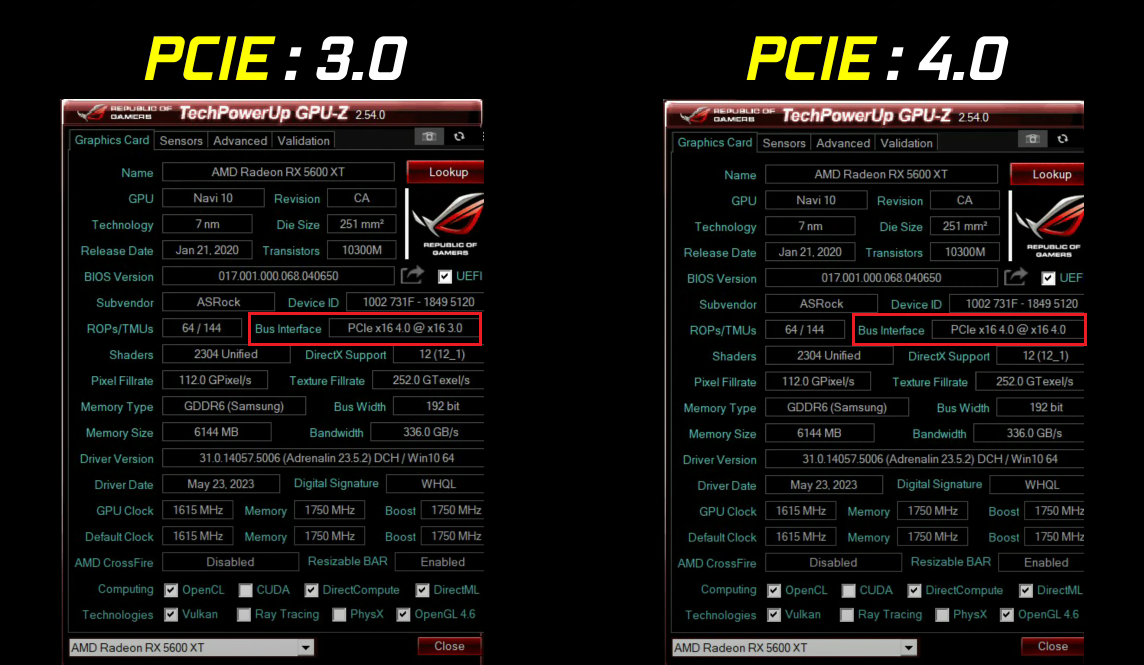

四、就是本文的主题，要检查主板上的显卡插槽的速率问题，如果显卡支持PCIe 4.0（AMD平台需B550级别以上的主板），却插在只支持PCIe 3.0的插槽上（或者设置不到位），则可能造成一定的性能损失，显卡无法达到、发挥出最佳性能。

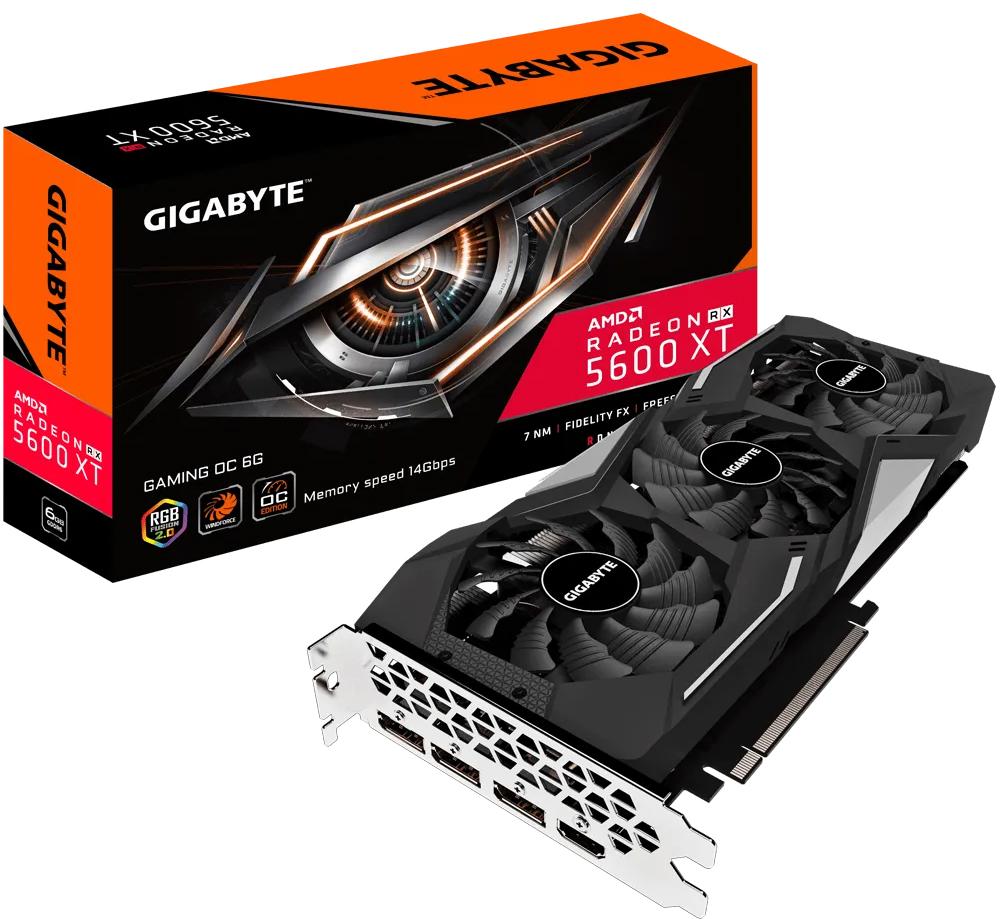

当然，这只是纯理论，本文将实测Radeon RX 5600 XT显卡工作在这两种模式下性能到底有多大区别，供大家参考。
二、测试平台配置
主要配置如下：
处理器为AMD Ryzen 7 5800X3D，主板为华硕TUF GAMING B550 PLUS，内存为16GB DDR4 3600MHz，硬盘为金士顿A400 SSD 120GB SATA (6Gb/s)加2T机械硬盘，显卡为Radeon RX 5600 XT ，操作系统为Windows 10。
三、游戏实测
以下将分别测试八款游戏，均采用1080P高画质模式。

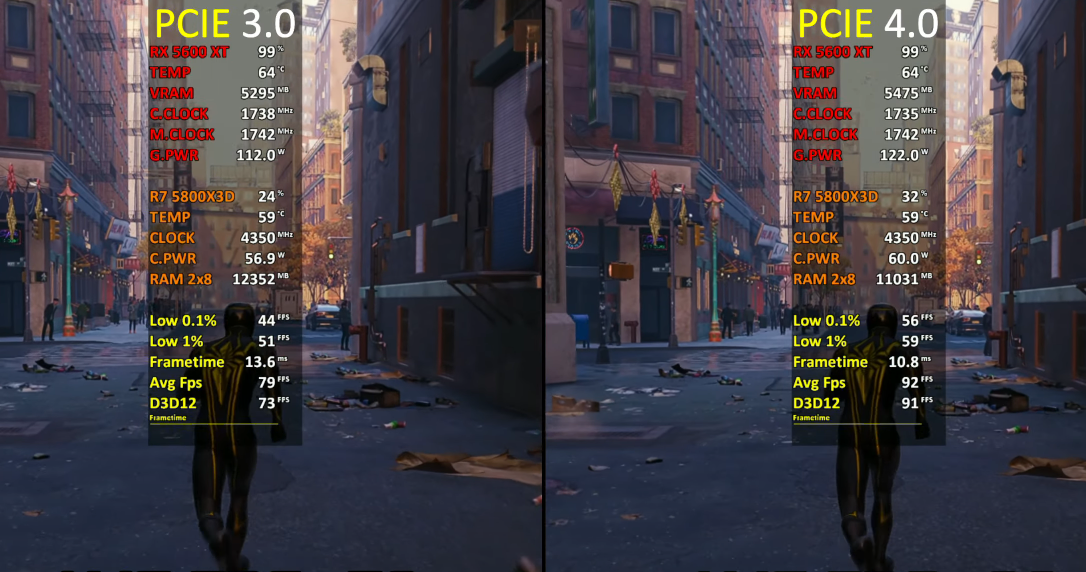

第一款游戏是《蜘蛛侠重制版》。
PCIe 3.0平台的平均帧速为79 FPS，最低瞬时帧速为51 FPS，帧时间为13.6ms，CPU使用率为24%，功耗为56.9W，温度为59度，内存使用量为12.4GB，GPU使用率为99%，显存使用量为5.3GB，功耗为112W，温度为64度。
PCIe 4.0平台的平均帧速为92最低瞬时帧速为59 FPS，帧时间为10.8ms，CPU使用率为32%，功耗为60.0W，温度为59度，内存使用量为11.0GB，GPU使用率为99%，显存使用量为5.5GB，功耗为122W，温度为64度。
在这款游戏中，两个平台的GPU使用率都是99%，处于满载运行状态，但PCIe 4.0平台的CPU使用率比对手高8%，发挥出了更多的处理器性能，内存使用量低1.4GB，显存使用量差距不大。
最终在平均帧速方面，PCIe 4.0平台领先PCIe 3.0平台约13 FPS，帧时间低近3ms，优势比较明显。

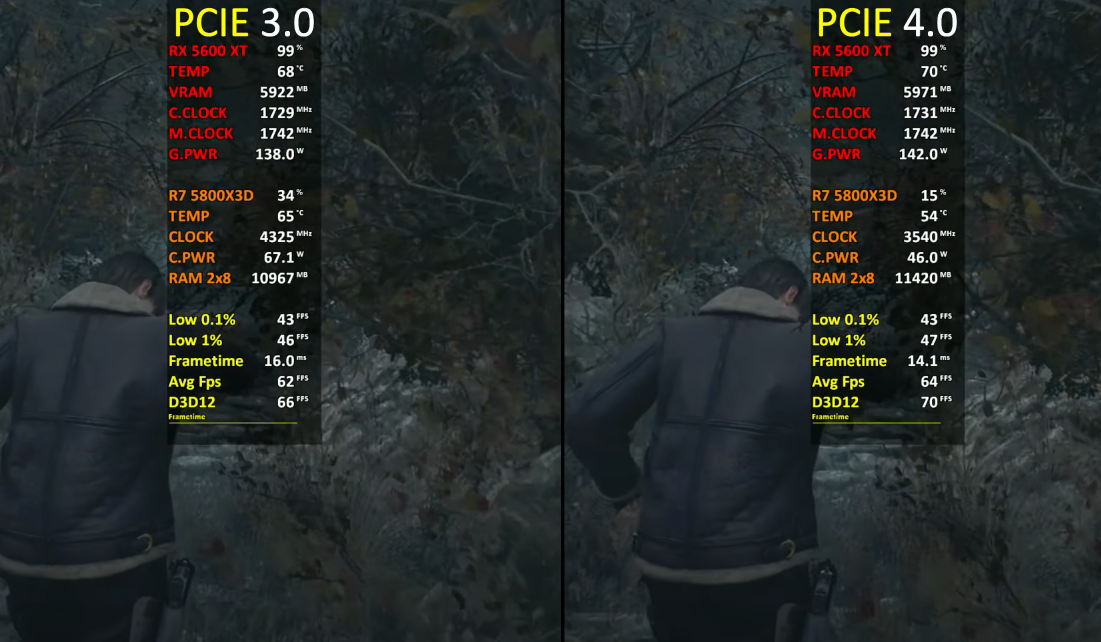

第二款游戏是《生化危机4重制版》。
PCIe 3.0平台的平均帧速为62 FPS，最低瞬时帧速为46 FPS，帧时间为16.0ms，CPU使用率为34%，功耗为67.1W，温度为65度，内存使用量为11.0GB，GPU使用率为99%，显存使用量为5.9GB，功耗为142W，温度为70度。
PCIe 4.0平台的平均帧速为64 FPS，最低瞬时帧速为47 FPS，帧时间为14.1ms，CPU使用率为15%，功耗为46.0W，温度为54度，内存使用量为11.4GB，GPU使用率为99%，显存使用量为6.0GB，功耗为139W，温度为70度。
在这款游戏中，两个平台的GPU使用率仍然都是99%，满载运行，但PCIe 4.0平台的CPU使用率比对手低19%，还不到对手的一半，内存使用量高0.4GB，显存使用量基本持平。
在平均帧速方面，两个平台基本没有区别，但PCIe 4.0平台帧时间比对手低近2ms，二者性能总体上持平，但是PCIe 4.0平台的CPU使用率比对手低很多，这也算是一项重要优势。

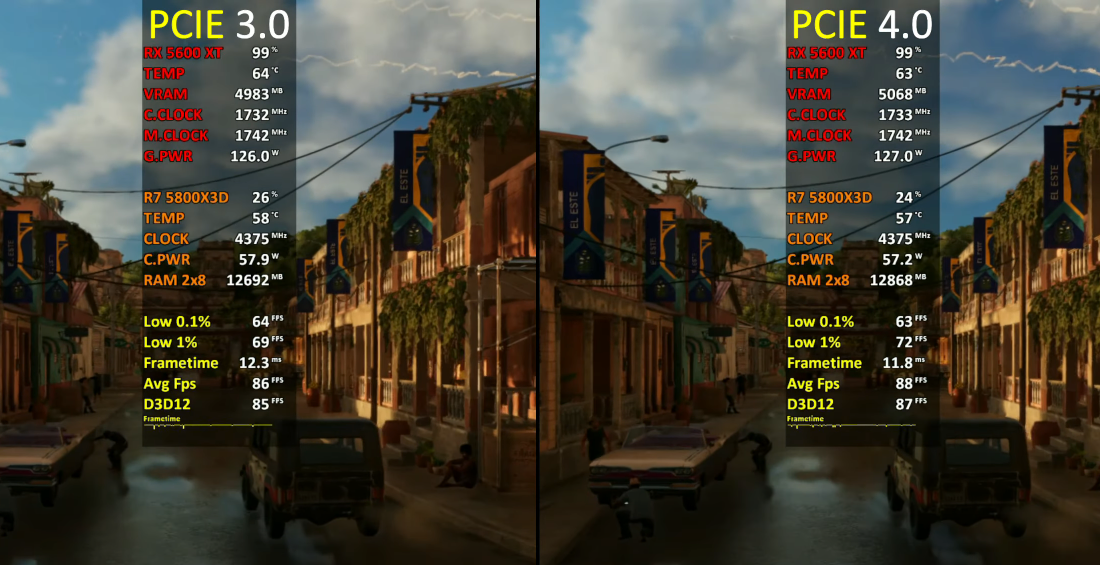

第三款游戏是《孤岛惊魂6》。
PCIe 3.0平台的平均帧速为86 FPS，最低瞬时帧速为69 FPS，帧时间为12.3ms，CPU使用率为26%，功耗为57.9W，温度为58度，内存使用量为12.7GB，GPU使用率为99%，显存使用量为5.0GB，功耗为126W，温度为64度。
PCIe 4.0平台的平均帧速为88 FPS，最低瞬时帧速为72 FPS，帧时间为11.8ms，CPU使用率为24%，功耗为57.2W，温度为57度，内存使用量为12.9GB，GPU使用率为99%，显存使用量为5.1GB，功耗为127W，温度为63度。
在这款游戏中，两个平台的GPU使用率仍然都是99%，火力全开，PCIe 4.0平台的CPU使用率比对手低2%，内存使用量和显存使用量差距都不大。
在平均帧速方面，PCIe 4.0平台和PCIe 3.0平台的成绩基本相等，只拥有非常微弱的优势，感知不强，整体上可以判为平局。

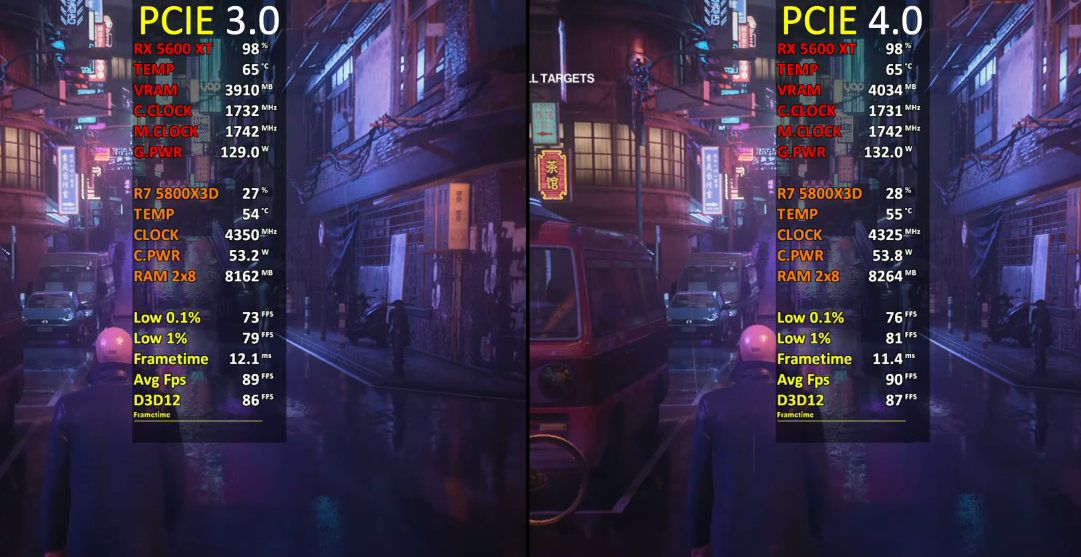

第四款游戏是《杀手3》。
PCIe 3.0平台的平均帧速为89 FPS，最低瞬时帧速为79 FPS，帧时间为12.1ms，CPU使用率为27%，功耗为53.2W，温度为54度，内存使用量为8.2GB，GPU使用率为98%，显存使用量为3.9GB，功耗为129W，温度为65度。
PCIe 4.0平台的平均帧速为90 FPS，最低瞬时帧速为81 FPS，帧时间为11.4ms，CPU使用率为28%，功耗为53.8W，温度为55度，内存使用量为8.3GB，GPU使用率为98%，显存使用量为4.0GB，功耗为132W，温度为65度。
在这款游戏中，两个平台的GPU使用率都是98%，仍然接近满载，两个平台的CPU使用率、内存使用量和显存使用量都基本持平。
在这种情况下，两个平台的平均帧速等成绩指标也基本没有区别，仍然是平局。

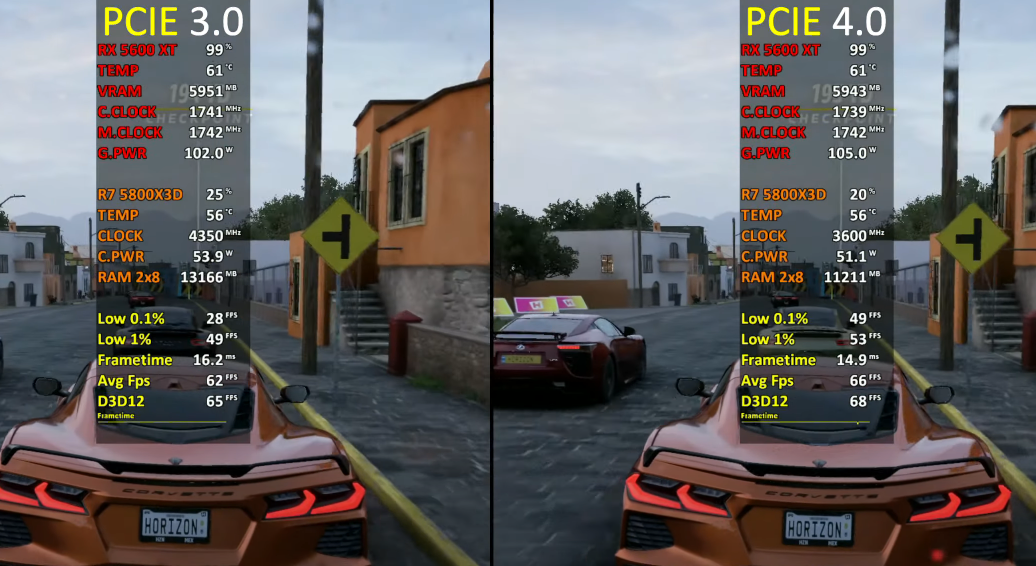

第五款游戏是《极限竞速地平线5》。
PCIe 3.0平台的平均帧速为62 FPS，最低瞬时帧速为49 FPS，帧时间为16.2ms，CPU使用率为25%，功耗为53.9W，温度为56度，内存使用量为13.2GB，GPU使用率为99%，显存使用量为6.0GB，功耗为102W，温度为61度。
PCIe 4.0平台的平均帧速为66 FPS，最低瞬时帧速为53 FPS，帧时间为14.9ms，CPU使用率为20%，功耗为51.1W，温度为56度，内存使用量为11.2GB，GPU使用率为99%，显存使用量为5.9GB，功耗为105W，温度为61度。
在这款游戏中，两个平台的GPU使用率还是99%，满载运行，PCIe 4.0平台的CPU使用率比对手低5%，内存使用量低2.0GB，显存使用量基本持平。
在平均帧速方面，PCIe 4.0平台领先PCIe 3.0平台约4 FPS，帧时间低近1ms，虽然领先优势不大，但是它的CPU使用率和内存使用量都明显低于对手，这也是一种优势。

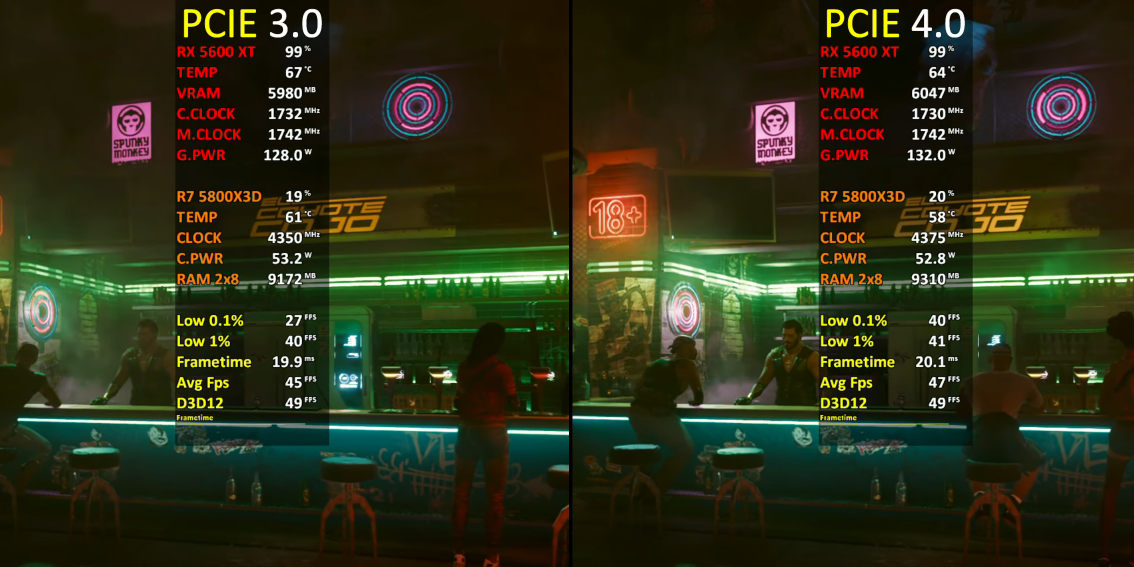

第六款游戏是《赛博朋克2077》。
PCIe 3.0平台的平均帧速为45 FPS，最低瞬时帧速为40 FPS，帧时间为19.9ms，CPU使用率为19%，功耗为53.2W，温度为61度，内存使用量为9.2GB，GPU使用率为99%，显存使用量为6.0GB，功耗为128W，温度为67度。
PCIe 4.0平台的平均帧速为47 FPS，最低瞬时帧速为41 FPS，帧时间为20.1ms，CPU使用率为20%，功耗为52.8W，温度为58度，内存使用量为9.3GB，GPU使用率为99%，显存使用量为6.0GB，功耗为132W，温度为64度。
在这款游戏中，两个平台的GPU使用率还是99%，火力全开，两个平台的CPU使用率、内存使用量和显存使用量都基本持平。
在这种情况下，两个平台的游戏性能也基本没有区别，还是平局。

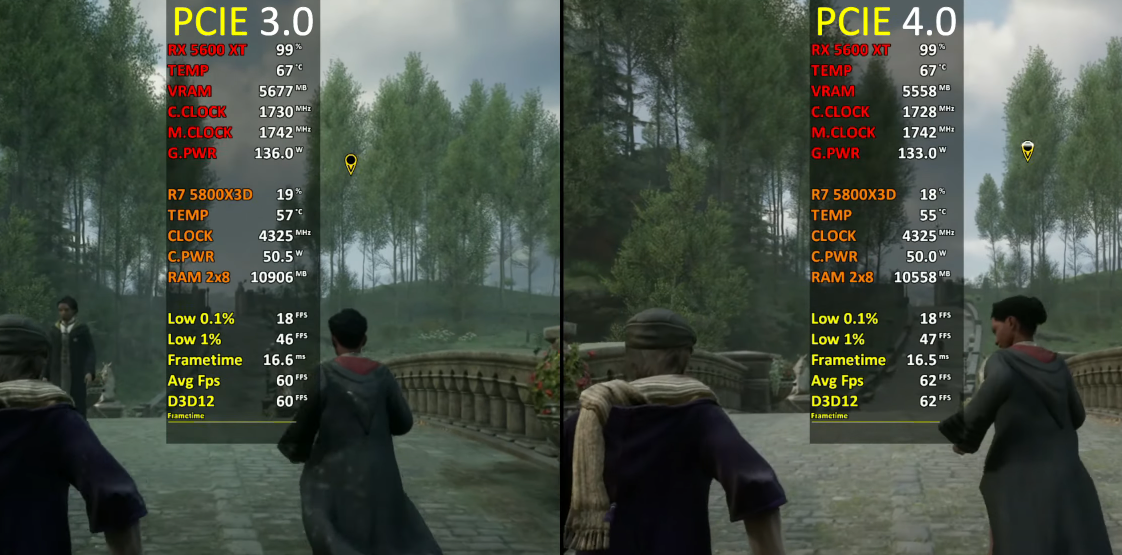

第七款游戏是《霍格沃茨之遗》。
PCIe 3.0平台的平均帧速为60 FPS，最低瞬时帧速为46 FPS，帧时间为16.6ms，CPU使用率为19%，功耗为50.5W，温度为57度，内存使用量为10.9GB，GPU使用率为99%，显存使用量为5.7GB，功耗为136W，温度为67度。
PCIe 4.0平台的平均帧速为62 FPS，最低瞬时帧速为47 FPS，帧时间为16.5ms，CPU使用率为18%，功耗为50.0W，温度为55度，内存使用量为10.6GB，GPU使用率为99%，显存使用量为5.6GB，功耗为133W，温度为67度。
在这款游戏中，两个平台的GPU使用率还是99%，还是满载运行，两个平台的CPU使用率、内存使用量和显存使用量仍然基本持平，区别很小。
在这种情况下，两个平台的游戏性能也没有明显区别，还是平局，不过整体上看，PCIe 4.0平台还是拥有一定的微弱优势，除了GPU之外，各项硬件资源使用率都比对手低一点点。

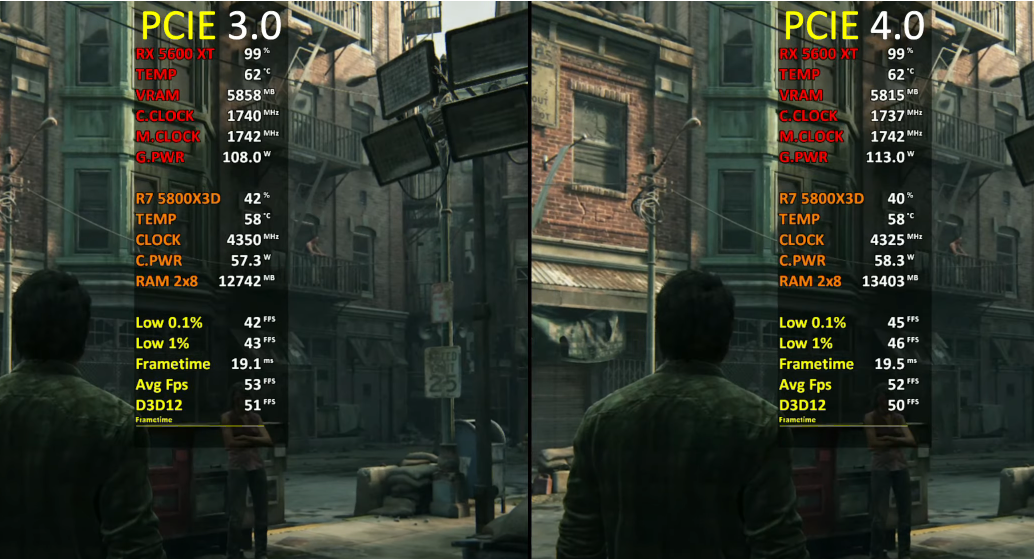

第八款游戏是《最后生还者第一部》。
PCIe 3.0平台的平均帧速为53 FPS，最低瞬时帧速为43 FPS，帧时间为19.1ms，CPU使用率为42%，功耗为57.3W，温度为58度，内存使用量为12.7GB，GPU使用率为99%，显存使用量为5.9GB，功耗为108W，温度为62度。
PCIe 4.0平台的平均帧速为52 FPS，最低瞬时帧速为46 FPS，帧时间为19.5ms，CPU使用率为40%，功耗为58.3W，温度为58度，内存使用量为13.4GB，GPU使用率为99%，显存使用量为5.8GB，功耗为113W，温度为62度。
在这款游戏中，两个平台的GPU使用率还是99%，满载运行，PCIe 4.0平台的CPU使用率比对手低2%，内存使用量高0.7GB，显存使用量基本持平，功耗高5W。
在这种情况下，两个平台的游戏性能也基本没有区别，仍是平局。
四、对比总结
就实际测试结果来看，在1080P画质模式下，Radeon RX 5600 XT显卡工作在PCIe 4.0模式下，只在极少数游戏中性能相比PCIe 3.0模式有较明显的优势，在其它大多数游戏中区别很小，感知不强。
所以，对于这个问题现阶段不用过于纠结，即使你现在的主板（比如说B450系列）只支持PCIe 3.0模式，显卡的实际性能也不会有较大的损失，区别基本可以忽略，可以放心地升级显卡。
