苹果13前置摄像头为什么那么模糊(iPhone手机拍照模糊解决办法)

 人阅读 | 作者奔跑的小羊 | 时间:2023-04-14 15:10

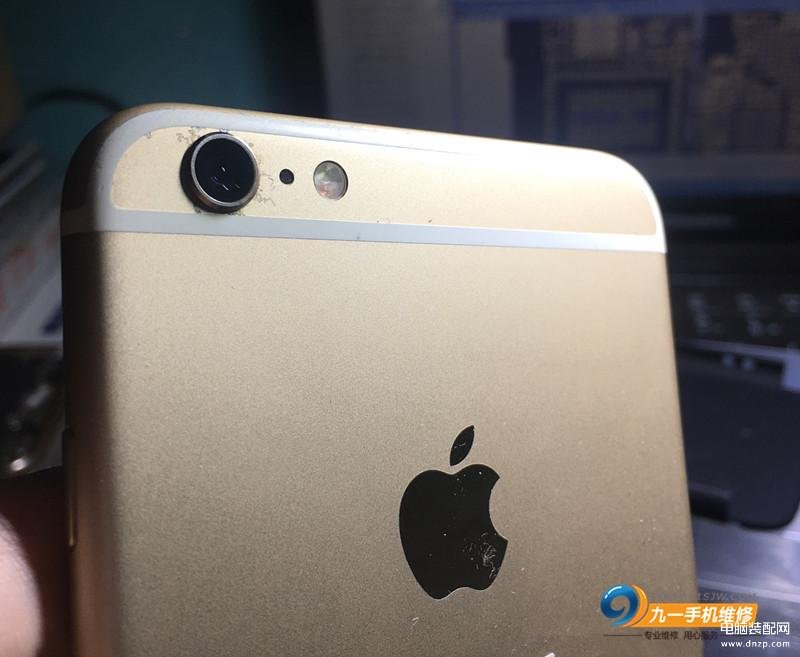

苹果手机现在使用的人越来越多,在小编苹果手机日常的维修中,苹果手机不照相故障占到很大一部分,导致苹果手机不照相的原因有很多,其中很大一部分是人为损坏,比如重摔或者进水,苹果手机摄像头损坏常常会有以下几种故障现象:

1、打开摄像头黑屏不能拍照。

2、手机手电筒功能不能正常使用。

3、手机拍照模糊,不能正常对焦,不能扫码。

4、手机2x拍照功能用不了。

一般情况下,如果是正常使用导致的手机不能拍照或者拍照模糊现象,一般都是摄像头本身损坏,直接更换后置摄像头即可,也有很大一部分是重摔导致摄像头本身的损坏,直接更换即可。

摄像头不能拍照除了摄像头本身损坏以外,还有很大一部分是主板问题导致的,很多新手在处理摄像头不能拍照的问题的时候,只知道更换后置摄像头,如果更换后置摄像头还不行就不知道如何去维修了,今天,小编就分享不照相故障的主板维修攻略,只要领会了这个维修思路,不照相问题就可手到病除。



苹果手机摄像头工作原理

照相电路的工作原理不难理解,摄像头要正常工作,必须有工作电压,必须有CPU输出的各路控制信号。

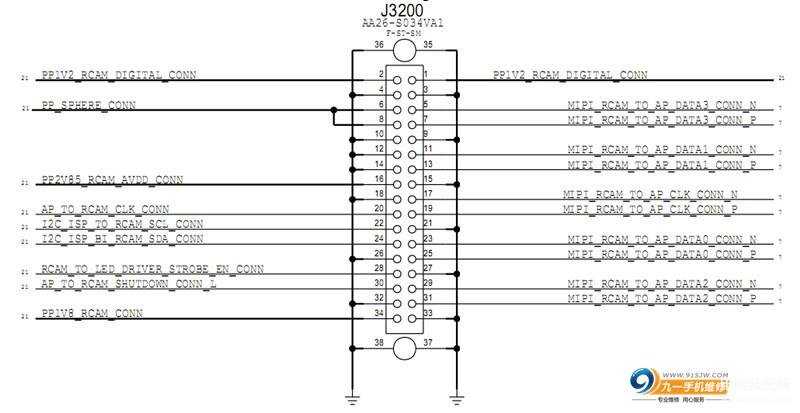

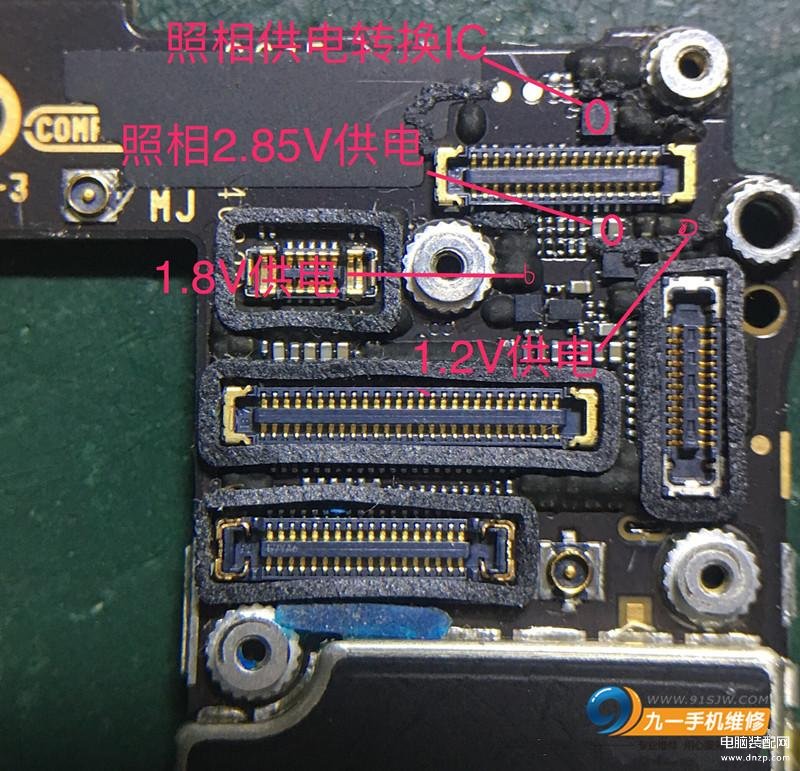

以iPhone6splus为例,看原理图可以得知,照相电路一共有四路供电,分别是PP2V85_RCAM_AVDD,开机瞬间测量电压为2.85V,PP1V2_RCM_DIGITAL ,测量电压为1.2V,PP_SPHERE,测量电压无,最后一个电压PP1V8_RCAM ,测量电压为1.8V。在实际维修中,以2.85V供电最容易出问题,它是由pp_vcc_main电压转换过来的。

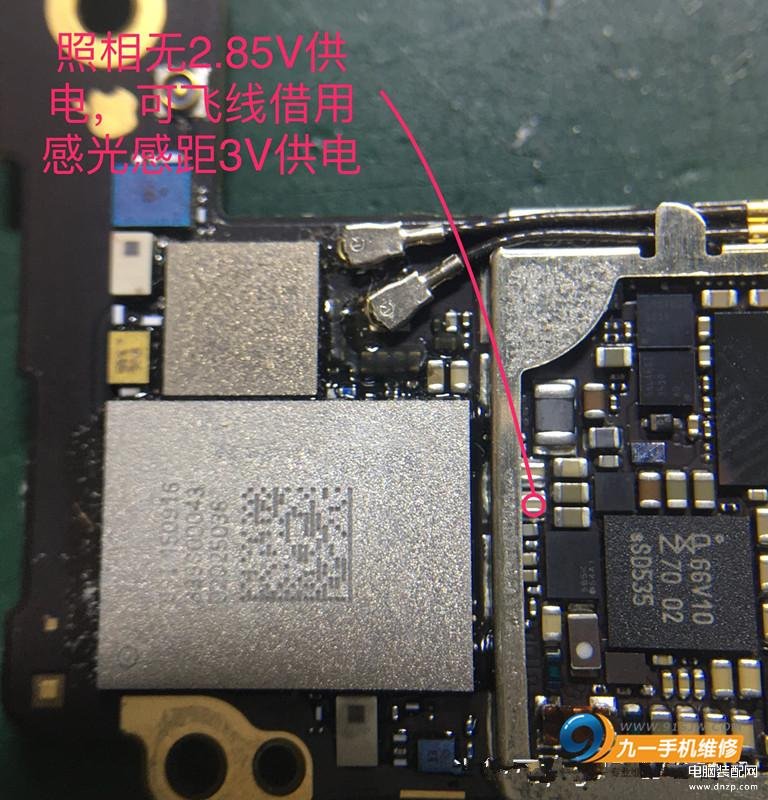

2.85v电压从照相供电转换IC输出,经过两个接地电容和电感FL3200送到照相接口J2300的16脚,开机瞬间测量,若没有2.85v电压,则照相供电转换IC 坏,更换即可,也可以飞线借用感光感距的3v供电。

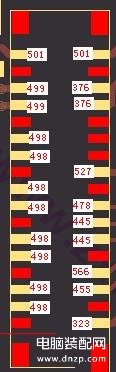

如果1.2v、1.8v和2.85v电压都正常,则用万用表测量照相接口的对地阻值,发现哪个脚的阻值不对,就顺藤摸瓜查该条线路上的电感和电阻是否开路,若没有开路,则是CPU虚焊或损坏,以下图片为照相接口的阻值图。



另外,闪光灯IC坏也会导致不照相,若照相接口的对地阻值正常,有理由怀疑闪光灯IC问题,可拆下闪光灯IC,再装机测试,如果能照相了,说明闪光灯IC损坏,更换即可。若不是闪光灯IC问题,值得注意的还有照相接口,小编遇到过几例,外观良好的照相接口也会导致不照相,直接更换接口解决。
