cad面积怎么算平方米(计算面积的三种常用方法)

 人阅读 | 作者满天繁星 | 时间:2023-04-13 18:21

cad如何快速算出面积?在cad平面设计的图纸当中,面积的计算应用在工程的每一个模型当中,正确精准的面积计算可以更好的帮助用户在实际的工程施工中节省降低成本,通过在CAD的工具当中可以计算二维封闭图形的面积及周长,面对各种不同类别、不同形状的图形,计算方法也是不相同的,下面就是小编带来的详细计算教程,感兴趣的小伙伴们不妨来看看吧!

工具一:Auto Cad

方法一:规则图形面积计算

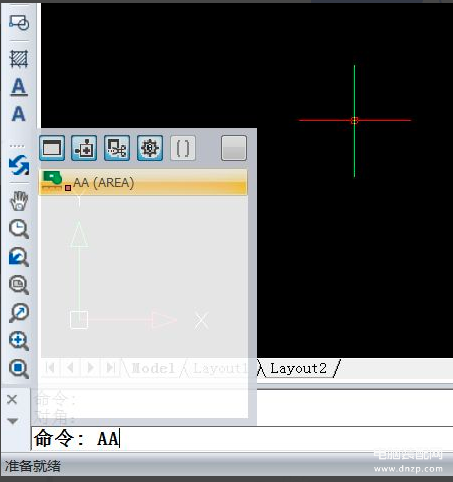

第一步,打开安装在电脑桌面的Auto Cad工具,在编辑界面最上面的命令行中输入AREA命令,点击回车键;

第二步,在图形中任意一个交点开始,顺时针或逆时针把每个交点都点上;

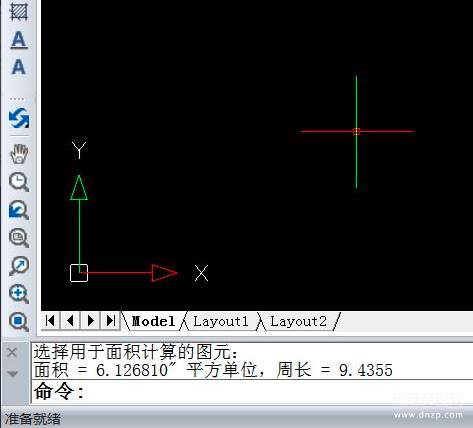

最后,回车键后在CAD状态栏即可看到你需要计算图形的面积,单位是平方毫米

方法二:不规则图形面积计算

第一步,这个方法利用填充工具,小编这里以一个需要打孔的圆为例,输入H命令点击回车键,弹出图案填充对话框,单击【添加:拾取点】

第二步,需要计算面积的部分选取,填充用户需要计算的面积部分图形,

最好,点击快捷键Ctrl+1,弹出特性工具栏的对话框,这样一来填充的面积就是需要计算的不规则图形的面积。

方法三:多线条图形面积计算

首先,在编辑界面的最下面输入创建边界命令来,创建封闭多边形边界,输入命令“BO”,回车后选中直线围合的区域,

然后,形成边界,选中多边形边界,按键盘Ctrl+1调出特性面板,查看面积即可。

工具二:风云CAD编辑器

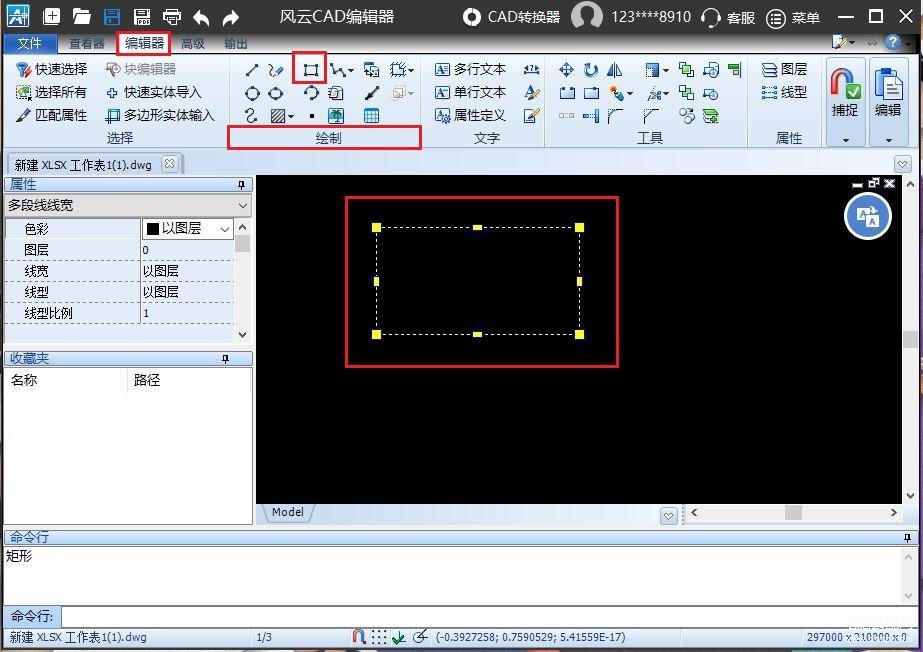

首先,在电脑的浏览器找到官网下载最新的应用程序直接安装,返回电脑桌面双击快捷方式直接打开,直接新建新的cad文件,在顶层的【编辑器】选项中选择【绘制】分类中随便选择一个图形去绘制,如图所示;

最后,返回【查看器】界面,点击【测量】分类选择里面的【面积】功能,选中刚刚画好的矩形图形,弹出的对话框显示的就是刚刚画好的矩形的面积,或者在左侧的属性栏目中鼠标滚动下拉可以找到面积的数据查询,
