主板电源线怎么插(机箱内部电源的方法)

 人阅读 | 作者满天繁星 | 时间:2023-04-13 18:20

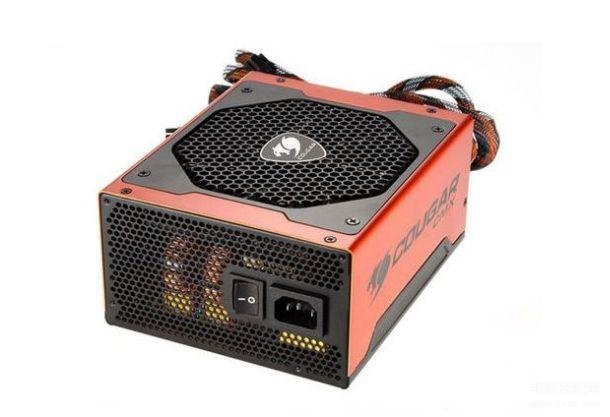

机箱的电源它就跟人的心脏一样,给其它所有的部件提供动力的,电源的效率高,供电稳定,就能保证所有部件的正常工作,一起来看看机箱连接电源的方法,欢迎查阅!

第一步:连接主板电源接头。主板不仅自己需要电源,而且还得给CPU、显卡、PCI卡等设备供电,因此用来给主板供电的那个接头是最大的。该接头由20根电源线组成,在接头的一边,还有一个起固定作用的夹子。一般都能在主板CPU插座附近找到一个与电源接头差不多大,同样具备20个针孔的插座。把电源接头有夹子的一面对准插座一边的小凸出块,然后稍用力往下按,电源接口就会插到插座中,并且接口上的夹子会自动夹住凸出块,使接触更牢固。

第二步:连接大四芯电源接头。大四芯电源接头是电源输出接头中数量最多的,一般一个计算机电源至少有4个这样的接头。大四芯接头由一黄一红两黑共4根电源线组成。由于该接头的两个边角是斜面状,所以这种接头也叫“D”型头。大四芯电源接头是给硬盘、光驱、刻录机等IDE设备提供电源的。硬盘、光驱等设备上都相应有一个D型插座,因为有D型这种防反插设计,很容易就能将电源接头插在设备上。

第三步:连接小四芯接头。小四芯接头与大四芯接头一样,也是由一黄一红两黑4根电源线组成,它的供电对象是软驱。小四芯接头的上面有一条凸出的棱,在接头的背面还有一个小凸出块,而对应的软驱电源插座也有相应的凹槽,所以一般情况下是不会插反的。
