一、现象、问题描述

1. 不识卡

二、关键过程、根本原因分析

2. Action

2.1问题现象确认

开机后经检测发现SIM卡1识卡正常，SIM卡2不识卡

2.2根因分析

（1）测试卡1识卡正常，卡2不识卡，更换SIM卡后检测卡2仍然不识卡，确定主板故障卡2不识SIM卡；

（2）对J2801外观及周围相关元器件进行目检发现无异常；
（3）用表检测SIM2各个引脚的对地阻抗发现VCC和RST对地短路，拆除D2803、D2804后，经检测VCC、RST对地阻抗发现阻抗正常，因此确定因D2803、D2804不良导致SIM2不识卡，正常板和故障板阻抗值对比如下表：

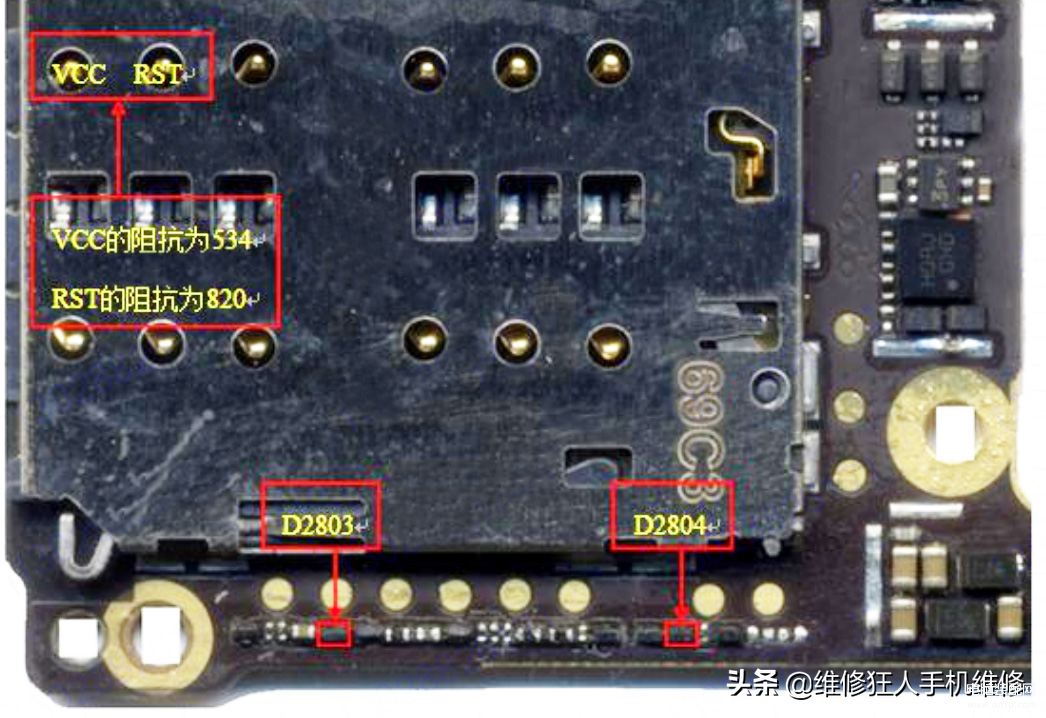

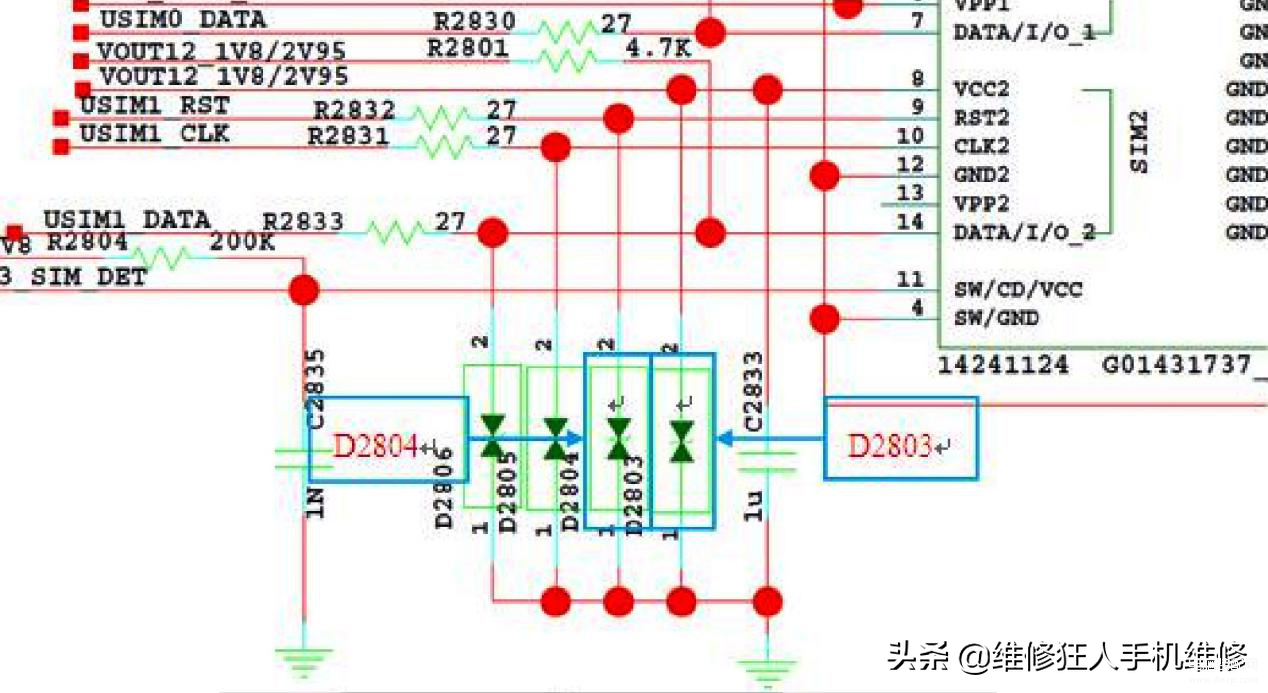

（4）实物图和原理图如下：





三、结论

D2803、D2804本体不良导致VCC、RST对地短路，从而造成SIM2不读卡

四、总结

一个卡槽不读卡，另一个卡槽工作正常时，首先要检查SIM卡槽的外观，排除外观故障后测量故障卡槽每个引脚的对地阻抗，有对地短路时的路线时首先要检稳二极管，因此在SIM卡电路稳压二极管容易被击穿导致不读卡。
