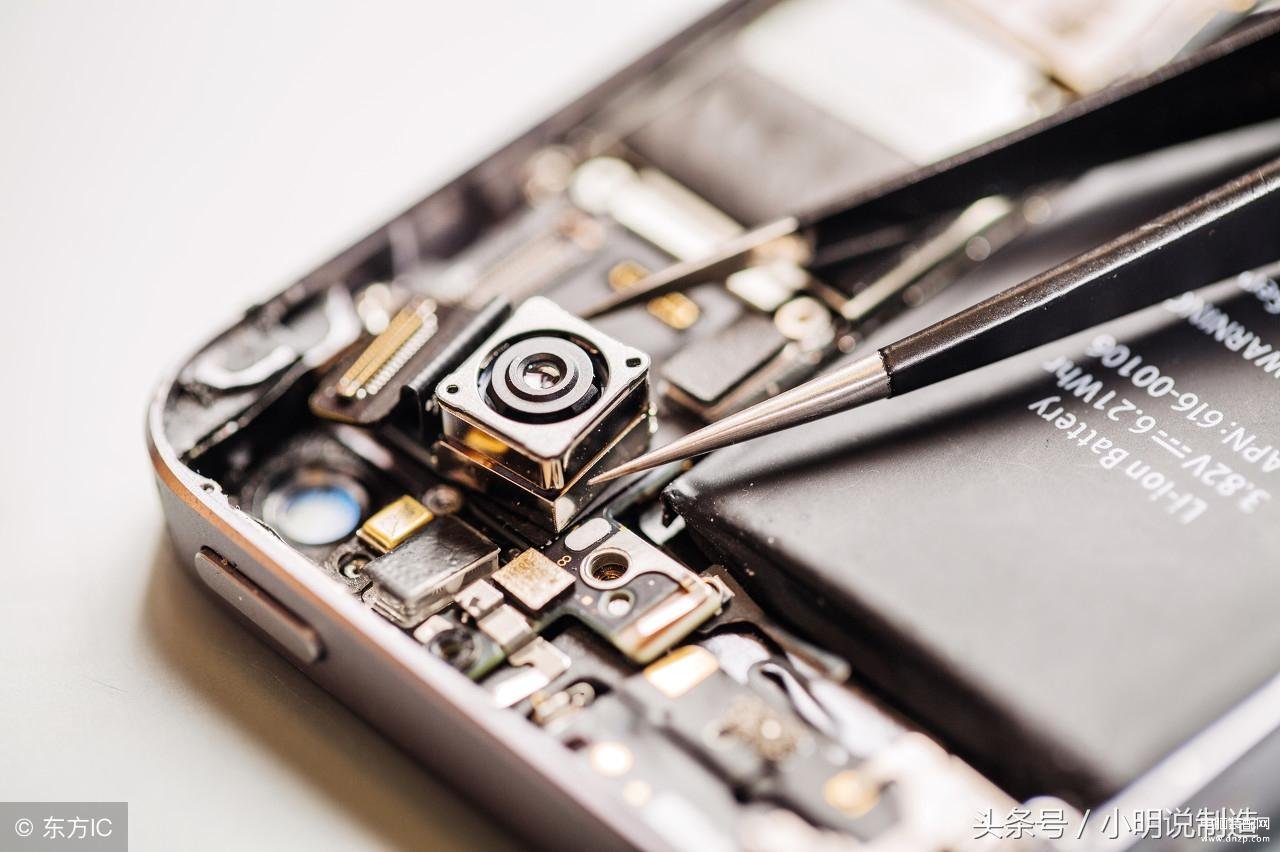

手机不开机是比较常见故障之一,故障原因多种多样,维修较为困难,特别是摔过的手机和进水的手机较易出现此类故障。本章以市场上较为流行的机型为例,分析不开机故障的维修方法和技巧,另外,对手机不关机故障也作一简要介绍。



第一节手机供电方式介绍

从事手机的维修人员不难发现,有的手机不是简单地接上正负极就能开机的。象诺基亚系列手机必须用专用的供电模拟器接口才能开机,松下、飞利普手机要将电池温度接地才能开机。造成这种现象的原因就是这些手机在开机控制模式中,首先要对电池类型、温度数据进行检测,如正常,手机才会发出指令令手机开机。这种控制开机模式实际上是通过软件程序设置来保护手机。手机生产厂商通过电池类型来防止使用非厂家生产的认可电池。通过温度检测,使手机在充电或短路时,防止电流过大,温度过高对手机造成对手机的危害。电池连接器中的BSI线是电池信息线路,主要通过封装在电池内部的下拉电阻RS来识别电池类型,当手机装上电池时,类型识别电阻RS与手机中的电阻R221组成一个分压电路,不同的RS阻值会得到不同的电压,手机系统可通过N201内的A/D转换器读取BS工信号线的直流电压,来获取电池数据信息。BSI信号线的最大电压为2.8V。电池的BSI端口通过电阻R220与电源模块N201的BSI端相连。电池的温度监测是通过电池内的一个温度敏感下拉电阻来完成的。在话机电路中,一个100千欧的上拉电阻连接至电源VREF。CPU通过N201的A/D转换器读取BTEMP信号线的直流电平,来计算电池温度。

当电池的温度有变化时,RT的阻值也会随之改变,N201将RT上的电压取样并进行模/数转换送到中央控制器,就可检测出电池的温度。

由上述原理可知,只要在电源地端接两个电阻RT、RS,并将其一端送到手机的温度检测输入端(BTEMP),和信息输入端(BSl)即可。目前,市场上出售的手机的多功能电源接口,手机在用外接电源供电时,需用专用的供电接口(即电源正极、负极、温度和类型)供电。

第二节 手机单板开机分析



在维修手机过程中,拆机后经常用稳压电源供电。在检测时,必须将手机开机后才能进行下步工作。只要按下开机键即可开机,而对于那些如三星、松下、飞利浦、摩托罗拉手机等,其开机键与主板是分开的。给开机带来一定的困难。摩托罗拉手机还好,插入外接电源即可开机,无需按开机键,而三星、松下、飞利浦等系列的手机,那就比较麻烦了,必须找出接口座的开机线用镊子短路才能开机,开机线信号有高电平触发开机和低电平触发开机,下面以三星、松下和飞利普手机为例,说明单板开机法,供维修时参考。

一、三星手机单板开机法

三星系列手机的开机键与主板是分开的,开机触发信号都是高电平,在按下开机键时,高电平的电池电压通过开关机键给开关机二极管级供电,二极管组正向导通后输出PowerON开机线信号。

1.短接法

短接法就是用镊子短路键盘接口座的开关机线。

2.万用奉法

三星手机的开机触发信号是一个高电平,只要将这个高电平提高,手机即可开机,在开机电路中,这个信号是通过按下开关键来取得的。在未开机时,没有这个信号。那么我们是不是能想一个办法,在不通过开机线来使这个开机信号为高电平呢?有,且方法十分简单。取个数字万用表,将其挡位调至蜂鸣挡,这时再用另外一个万用表测其表笔两端电压,会发现是一个2.5V左右的高电平。因此,就可以利用数安万用表的这个高电平来代替手机开机时需要的高电平信号。

具体快用方法是:手机拆机后接上稳压电源;将数字万用表档位调至蜂鸣档;万用表黑表笔接手机主板地,红表笔直接探到手机的powerON端几秒(相当于长按手机开机键),此时,如果手机电源正常,手机即可开机。万用表法不需查找到接口座的开机线引脚,且不会引起由于操作不小心造成手机接口座相临引脚的短路。因此,这种方法比短接法更安全、更方便。

手机的PowerON端可根据原理图对照机板查找,如果缺乏资料,可用万用表蜂鸣档来查找开机线路获得。

没有采用二极管组,按下开机键后,高电平信号加到U608的2、5脚,从U608的6脚输出低电平信号到CPU,从U608的3脚输出低电平信号到电源IC,CPU具备工作条件后再输出开机维持信号(CPUON/OFF)到电源IC,不象其它三星手机那样加到二极管组上。

二、松下手机单板开机法

松下新型手机的开机键与主板是分开的,开机触发信号是低电平触发。

当电源开关键被按下并保持足够的时间后,便会产生一个低电平的触发脉冲信号。该信号分为两路:一路经内联的20脚到U506的47脚,从U506的48脚输出高电平,加到二极管组D505的1脚,从D505的6脚输出高电平到电源IC;另一路则经二极管D722、内联到逻辑电路的中央处理器U601,作为关机的监测信号。当手机开机后,CPU的关机监测脚(内联座的29脚)为高电平,当再次按下开机键时,低电平信号经开机键、二极管D722,使CPU的关机监测端为低电平,于是手机运行关机程序,手机关机。

第三节 手机不开机故障的分析与检修

一、手机开机的工作条件

手机要正常持续开机,需具备以下三个条件。一是电源IC工作正常;二是逻辑电路工作正常;三是软件运行正常。其中,前两点说明的是硬件工作正常,第三点说明的是软件正常。下面具体分析。

1.电源IC工作正常

(1)电源工C供电正常。电源工C要正常工作,须有工作电压,这个电压一般就是电池电压或外接电源电压。

(2)有开机触发信号。目前生产的手机,既有高电平触发,又有低电平触发,无论怎样触发,开机触发信号都要加到电源IC上,在按下开机键(电源开关)时,开机触发信号要有电平的变化(即高变低或低变高)。

(3)电源IC正常。电源IC内一般集成有多组受控和非受控稳压电路,当有开机触发信号时,电源工C的稳压输出端应有电压输出。

(4)有开机维持信号(看门狗信号)。开机维持信号来自于CPU,电源IC只有得到开机维持信号后才能输出持续的电压,否则,手机将不能持续开机。

2.逻辑电路工作正常

(1)有正常的工作电源。按下开机键后,电源IC输出稳定的供电电压要为逻辑电路供电,包括CPU、码片、字库和暂存器。

(2)有正常的系统时钟。时钟是CPU按节拍处理数据的基础,手机中时钟电路分两种,一种是时钟VCO模块,内含振荡电路的元件及晶体,当电源正常接通后,可自行振荡,形成13MHz信号输出;另一种是由中频集成电路与晶体组成,中频IC得到电源后内部振荡电路供晶体起振,由中频块放大输出;13MHz时钟一般经

过电容、电阻或放大电路供给CPU,另外也供给射频锁相环电路作为基本时钟信号。

(3)有正常的复位信号。 CPU刚供上电源时,其内部各寄存器处于随机状态,不能正常运行程序,因此,CPU必须有复位信号进行复位。手机中的CPU的复位端一般是低电平复位,即在一定时钟周期后使CPU内部各种寄存器清0,而后此处电压再升为高电平,从而使CPU从头开始运行程序。

(4)逻辑电路本身正常。逻辑电路主要包括CPU、字库(FLASH)、码片(EEPROM)、暂存器(SRAM),有些机型可能将码片、字库和暂存器合成一块或两块集成电路,此部分线路多,相对来说,维修时,此处较难处理。当CPU经过具备电源、时钟和复位三个条件后,通过片选信号CE与FLASH、SRAM、EEPROM联系,这些芯片会返回输出许可信号OE,SRAM还会用到写许可信号WE,然后经过数据总线DATABUS与地址总线ADDBUS相互传送数据。片选信号是判断CPU开始工作的基本条件。

3.软件运行正常

软件是CPU控制手机开机与各种功能的程序。开机的程序与设置主要存放与FLASH与EEPROM内,有些手机软件资料可以向下兼容,所以这些手机可以改版和升级;有些手机由于软件加密,即使同型号手机的都不兼容(如诺基~_5110以上版本)。因此,若软件出错或软件不对手机就可能造成手机不开机,当然,软件不正常还可能造成不入网、不显示、功能错乱、死机等许多故障。

二、不开机故障的检修方法

不开机故障是手机的常见故障之一,从以上分析中可以看出,引起不开机的原因多种多样,如开机线断路,电源IC虚焊、损坏,无13MHz时钟,逻辑电路工作不正常,软件故障等等。一般的维修方法是:用外接电源给手机供电,按开机键或采用单板开机法(对摩托罗拉手机可直接插上尾座供电插座即可),观察电流表的为变化,如果电流表指针的变化情况来确定故障范围,再结合前面介绍的维修要点进行排除。下面分几下几种情况进行分析。

1.电流表指针不动

按开机键电流表指针不动,手机不能开机。这种现象主要是电源IC不工作引起。检修时重点检修以下几点:

(1)供电电压是否正常;

(2)供电正极到电源工C是否有断路现象;

(3)电源IC是否虚焊或损坏;

(4)开机线电路是否断路。

2.有20--50mA左右的电流,然后回到零

按开机键有20--50mA左右的电流,然后回到零,手机不能开机。有20~50mA左右的电流,说明电源部分基本正常。检修时可查找以下几方面。

(1)电源IC有输出,但漏电或虚焊,致使工作不正常;

(2)13MHz时钟电路有故障;

(3)CPUT作不正常;

(4)版本、暂存器工作不正常。

在实际维修中,以电源IC、CPU、版本、暂存器虚焊,13MHz(或26MHz、19.5M~)晶振、VCO无工作电源居多。

3.有20~50mA左右的电流,但停止不动或慢慢下落

有20---50mA左右的电流,但停止不动或慢慢下落,这种故障说明,软件自检不过关。有电流指示,说明硬件已经工作,但电流小,说明存储器电路或软件不能正常工作。主要查找以下几点:

(1)软件有故障;

(2) CPU、存储器虚焊或损坏。

处理的方法,一是用吹焊逻辑电路,二是用正常的带有资料的版本(字库)或码片加以更换,三是用软件

维修仪进行维修。

4.有100至150mAmA左右的电流,但马上掉下来

这种现象在不开机故障中表现的最多,有100mA左右的电源,已达到了手机的开机电流,这个时候若不开机,应该是逻辑电路部分功能未能自检过关或逻辑电路出现故障,可重点检查以下几点。

(1)CPU是否虚焊或损坏;

(2)版本、码片是否虚焊或损坏;

(3)软件是否有故障;

(4)电源工C虚焊或不良。

5.有100mA至150mA的电流,并保持不动这种故障大多与电源工C和软件有关,检修时可有针对性地进行检查。

6.按开机键出现大电流,但马上掉下来这种情况一般属于逻辑电路或电源IC漏电引起。

7.按开机键出现大电流甚至短路

这种故障一般有以下几点。

(1)电源IC短路;

(2)功率放大器短路;

(3)其它供电元件短路。

第四节不开机故障的原因

一、开机线不正常引起的不开机

正常情况下,按开机键时,开机键的触发端电压应有明显变化,若无变化,一般是开机键接触不良或者是开机线断线、元件虚焊、损坏。维修时,用外接电源供电,观察电流表的变化,如果电流表无反应,一般是开机线断线或开机键不良。

二、电池供电电路不良引起的不开机

对于大部分手机,手机加上电池或外接电源后,供电电压直接加到电源工C上,如果供电电压未加到电源IC上,手机就不可能开机。

电池供电和外接电源供电要经过电子开关转换再加到电源IC上。也就是说,手机的供电有两条路径,一路是电池供电;另一路是外部接口供电(带机充电座供电时)。当两路电源同时供电时,外部接口供电优先。而这两路电源的切换是由电子开关管来控制,主要达到对整机电流起到保护作用,防止因短路或者漏电对手机内部的集成电路造成损坏。但是,如果电子开关损坏,中源模块就有可能得不到电池的供电电压引起手机不开机。对于这种由电子开关供电的手机,由于既可以用外接电源接口供电,也可以通过电池触片用外电源加以供电。维修时可通过不同的供电方式进行供电,以便区分故障范围和确定电子开关是否正常。

一般来说,如果供电电路不良,按开机键电流表会无反应,这和开机线不良十分相似。

三、电源IC不正常引起的不开机

手机要正常工作,电源电路要输出正常的电压供给负载电路。在电源电路中,电源IC是其核心电路,不同品种及型号的手机,供电方式亦有所不同,有的电源电路的供电由几块稳压管供给。有的却有一块电源模块直接供给,但不管怎样,如果电源IC不能正常工作,就有可能造成手机不开机。

对于电源IC,重点是检查其输出的逻辑供电电压、13MHz时钟供电电压,在按开机键的过程中应能测到(不一定维持住),若测不到,在开机键、电池供电正常的情况下,说明电源IC虚焊、损坏。目前,越来越多的电源IC采用了BGA封装,给测量和维修带来了很大的负担,测量时可对照电路原理图在电源IC的外围电路的测试点上进行测试。若判断电源IC虚焊或损坏,需重新植锡、代换,这需要较高的操作技巧,需在实践中加以磨练。

四、系统对钟和复位不正常引起的不开机

系统时钟是CPU正常工作的条件之一,手机的系统时钟一般采用13MHz,13MHz时钟不正常,逻辑电路不工作,手机不可能开机。

13MHz时钟信号应能达到一定的幅度并稳定。用示波器测13MHz时钟输出端上的波形,如果无波形则检测13MHz时钟振荡电路的电源电压(对于13MHzVCO,供电电压加到13MHzVCO的一个脚亡,对于13MHz晶振组成的振荡电路,这个供电电压一般供给中频IC),若有正常电压则为13MHz时钟晶体、中频IC或13MHzVCO坏。

注意,有的示波器在晶体上测可能会使晶体停振,此时,可在探头上串接一个几十皮法以下的电容。有条件的话,最好使用代换法进行维修,以节约时间,提高效率。

13MHz时钟电路起振后,应确保13MHz时钟信号能通过电阻、电容及放大电路输人到CPU引脚上,测试CPU时钟输入脚,如没有,应检查线路中电阻、电容、放大电路是否虚焊或无供电及损坏。

另外,有些手机的时钟晶体或时钟VCO是26MHz(如摩托罗拉V998、诺基 3310手机)或19.5MHz(如三星A188手机),产生的振荡频率要经过中频IC分频为13MHz后才供给CPU。

复位信号也是CPU工作工作条件之一,符号是RESET,简写RST,诺基亚乎机中用PURX表示。复位一般直接由电源IC通往CPU,或使用一专用复位小集成电路。复位在开机瞬间存在,开机后测量时己为高电平。如果需要测量正确的复位时间波形,应使用双踪示波器,一路测CPU电源,一路测复位。维修中发现,因复位电路不正常引起的手机不开机并不多见。

五、逻辑电路不正常引起的不开机

逻辑电路重点检测CPU对各存储器的片选信号CE和许可信号OE,这些信号很重要,但关键是必须会寻找这些信号,由于越来越多的手机逻辑电路采用了BGA封装的集成电路,给查找这些信号带来了很大的困难。有条件的话最好对照图纸来查找这些信号及其测量点。片选信号是一些上下跳变的脉冲信号,如果各存储器CE都没有,说明CPU没有工作,补焊、重焊、代换CPU或再仔细检查CPU 作的条件是否具备。如果某个存储器的片选信号没有,多为该存储器损坏。如果CE信号都有,说明CPU-F.作正常,故障可能是软件故障或总线故障以及某个存储器损坏。

手机在使用中经常会引起机板变形,如按按键、摔、碰等外力原因会引起某些芯片脱焊,一般补焊或重焊这些芯片会解决大部分问题。当重焊或代换正常的芯片还不能开机,并且使用免拆机维修仪读写也不能通过时,应逐个测量外围电路和代换这些芯片。

六、软件不正常引起的不开机

手机在开机过程中,若软件通不过就会不开机,软件出错主要是存储器资料不正常,当线路没有明显断线时,可以先代换正常的码片、版本或重写软件,有的芯片内电路会损坏,重写时则不能通过。重写软件时应将原来资料保存,以备应急修复。

七、其它原因引起的不开机

手机不开机故障的原因还有很多,如显示屏不良、元件(特别是功放)短路等都有可能引起手机不开机,还有一些机型必须用到32.768kHz的实时时钟作为码片时钟信号和睡眠时钟信号。若32.768kHz实时时钟不正常,也可能造成手机不开机。引起32.768kHz时钟不正常的因素主要有时钟备用电池短路、32.768kHz时钟坏等。所以,在维修手机不开机时要结合具体电路具体分析,只要对手机的原理理解正确,思路清楚,不开机故障一般都可以排除。
