1、加热不停

原因:未放豆子或米

对策:放豆或米

原因:机头内进水

对策:送当地售后服务部维修

2、电机工作不停

原因:机头内进水

对策:送当地售后服务部维

3、按键无反应

原因:断电间隔短,系统未复位

对策:断电3分钟后再通电使用

原因:加水太少

对策:加水至上下水位线之间

原因:电压过低

对策:可用家用稳压器

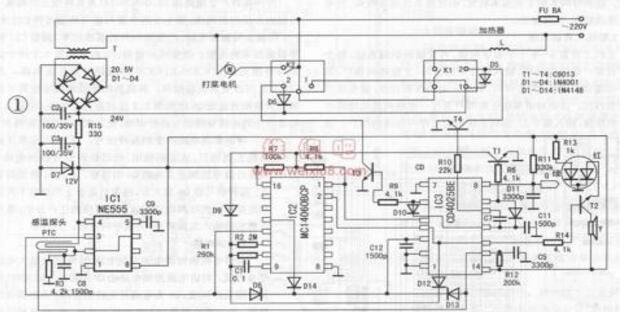

九阳豆浆机维修电路图



整机电路由电源电路和集成电路IC1(时基电路NE555)、IC2(带振荡器的14级串行二进制计数/计分频器MC14060BCP)、IC3(三输入或非门电路CD4025BE)与外围元件组成的温控触发电路、分频计时电路、控制执行电路组成。通过继电器K1、K2控制“打浆”电机M、加热器L及报警电路。 插上电源插头AC220V市电经变压器降压输出20.5V交流电压,由二极管D1~D4整流、C2滤波后得到24V直流电压,为继电器K1、K2的线圈供电,此直流电压再经R15降压限流、C3滤波、D7稳压后为IC1、IC2、IC3及报警电路供电。

IC1、感温探头PTC及IC3中的第一个3输入或非门等元器件组成IC2计时复位电路和打浆电机控制电路。由于感温探头PTC中的热敏电阻的阻值呈正温系数,在接通电源的瞬间,其阻值很小,使IC13脚输出正脉冲,IC2被触发复位,计时开始。随PTC阻值增大,IC13脚输出低电平,使IC33脚(1a)也处于低电平,又因IC3 13脚与温控探头PTC外壳相连,通过豆浆液与地接通,这就使IC3 3脚不能通过K13呈高位。再则,IC34脚(1b)、5脚(1c)分别与IC22脚(IC2的Q13)、1脚(IC2的12级分频端Q12)相连,计时未完时此两脚也呈低电平,使IC36脚输出高电平,T3导通,继电器K2得电,K2-1接通,打浆电机工作。此时IC3 6脚输出的高电位又通过D10使得IC311脚、(3a)也呈高电位,IC3 10脚输出低电平,T4不导通,加热器L不能对豆浆加热。

这样,只要豆浆中有豆浆,IC3 13始终处于低电们,使打浆电机工作,否则打浆电机就不能被触发而工作,起到自锁作用。而打浆电机工作时,豆浆加热器就不加热,实现分时控制。

当IC2控制的打浆计时器到达设定的时间后,IC2 13脚(Q9)输出高电平,使IC3 8脚也呈高电位,6脚呈低电位,使得T3截止,打浆电机失电而停转,同时使得11脚(3a)回到低电位,由于IC3的13脚(3c)通过豆浆接地,12脚(3b)也处于低电位,因此IC310脚输出高电位,T4导通,继电器K1得电而吸合,加热器L便开始对豆浆加热。就这样,按设定的计时程序重复进行打浆加热。

当加热计时器到达豆浆加热设定的时间后,IC22脚输出高电位,T2导通,蜂鸣器发声报警,同时红色LED闪亮,提示豆浆已好。由于IC312脚呈高电位,IC310脚输出低电位,T4截止,豆浆加热停止。该机设定加热时间与打浆时间相同(Q13=2Q12=7.8分钟)。

若感温探头PTC感应的豆浆加热温度到位时,即热敏电阻的阻值增至使IC13脚变为高电位时,IC24、5、1、2脚都会变为高电位,进而使IC3所控制的T3、T4截止,T1、T2导通,打浆电机与加热器不工作,蜂鸣器鸣响,提示豆浆已好。当豆浆感温探头PTC没有使IC13脚变为高电位,或IC2计时没有到时,其2脚尚未输出高电位前,豆浆随温度的不断升高而使泡沫升腾,当泡沫达到筒沿边的感浆探头G上时,会使IC38脚(2c)拉到低电位,使IC39脚输出高电位,T1被触发导通,同时使IC310脚变为低电位,停止加热,当IC2加热计时到时后,T2被触发导通而报警。
