空调压缩机维修好后如何抽真空(空调抽真空操作方法)

 人阅读 | 作者奔跑的小羊 | 时间:2023-03-19 14:11

空调器抽真空操作是在空调器安装或维修过程中,加注制冷剂前一个必不可少的重要工序。即用真空泵与空调器制冷系统管路相连接(一般是高低压侧同时连接),将系统管路中的空气排除的过程。由于空调器的制冷管路中如果有空气,会阻碍制冷剂的流动,甚至空气中的水分会产生冰堵故障。所以空调器加制冷剂时,必须进行抽真空操作。

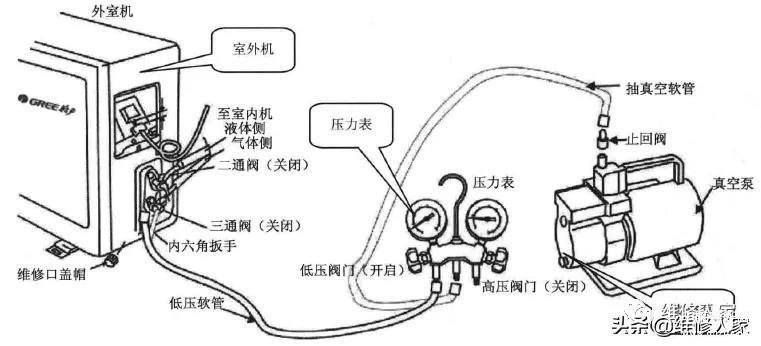

空调器在进行抽真空操作时,需要真空泵、压力表等设备。如图所示为空调器抽真空时的设备连接示意图。



1.抽真空准备工作

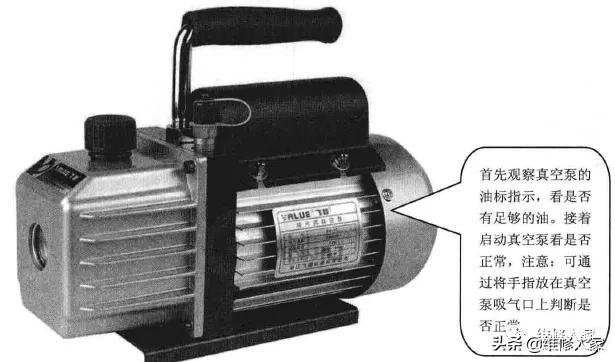

抽真空准备工作,真空泵如下图所示。

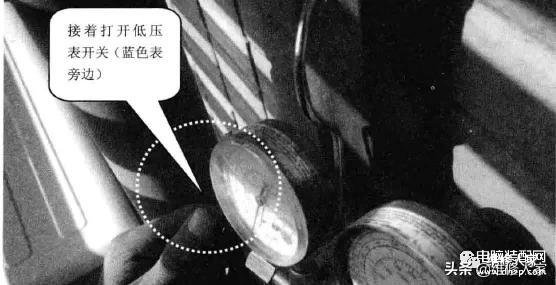

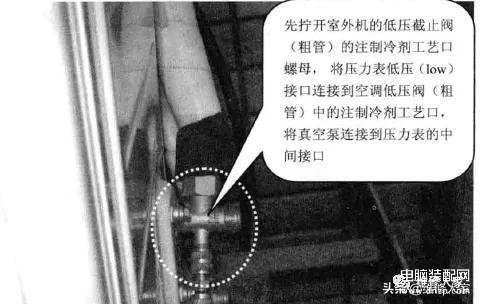

2.将真空泵和压力表连接到管路如图所示。





3.开始抽真空

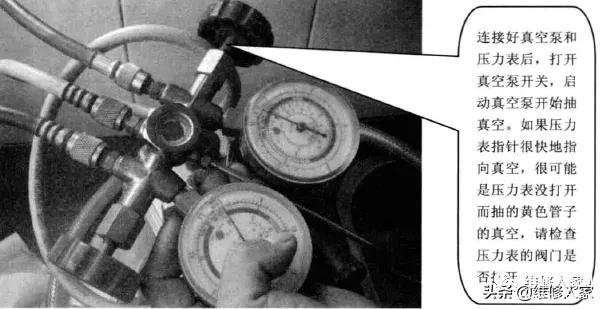

开始抽真空操作如图所示。

连接好真空泵和压力表后,打开真空泵开关,启动真空泵开始抽真空。如果压力表指针很快地指向真空,很可能是压力表没打开而抽的黄色管子的真空,请检査压力表的阀门是否打开。



4 .抽真空结束

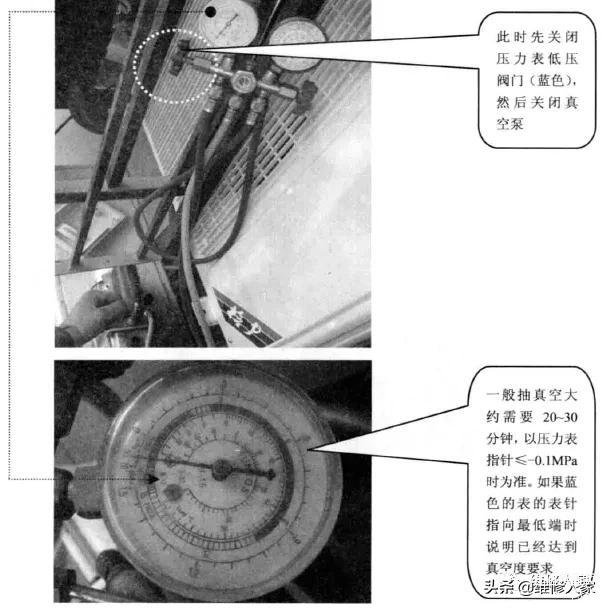

抽真空结束如图所示。

此时先关闭压力表低压阀门(蓝色),然后关闭真空泵。

一般抽真空大约需要20-30 分钟,以压力表指针≤-0.1 MPa 时为准。如果蓝色的表的表针指向最低端时 说明己经达到空度要求。



5 .保压

当蓝色表的指针指向最低端时,观察压力表指针5分钟,看指针是否回转。如果表针不回转,则说明抽真空合格。如果系统压力泄漏大于-0.08MPa,即说明系统有泄漏。如果有泄漏,则需检查可能漏点并重复上述操作抽真空过程。

6.开小阀门及拆表

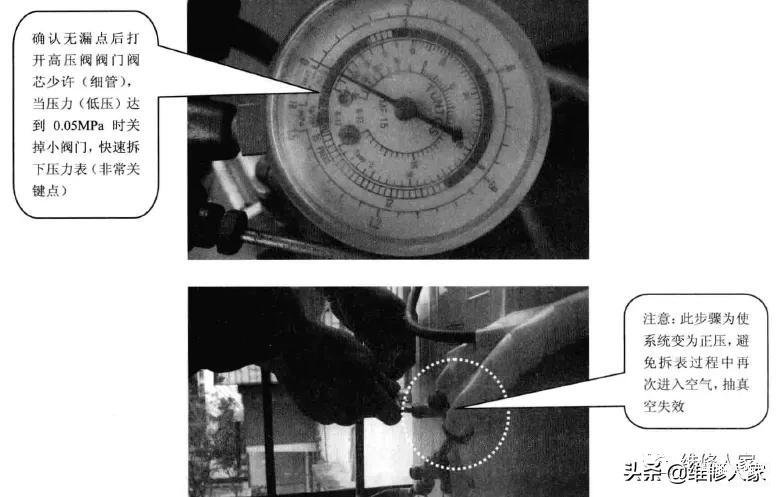

开小阀门及拆表操作如图所示。



确认无漏点后打开高压阀阀门阀芯少许(细管),当压力(低压)达到0.05MPa时关掉小阀门,快速拆下压力表(非常关键点)。

注意:此步骤为使系统变为正压,避免拆表过程中再次进入空气,抽真空失效。
