水晶头网线的接法图解(不同网线的水晶头区别)

 人阅读 | 作者奔跑的小羊 | 时间:2023-03-18 17:00

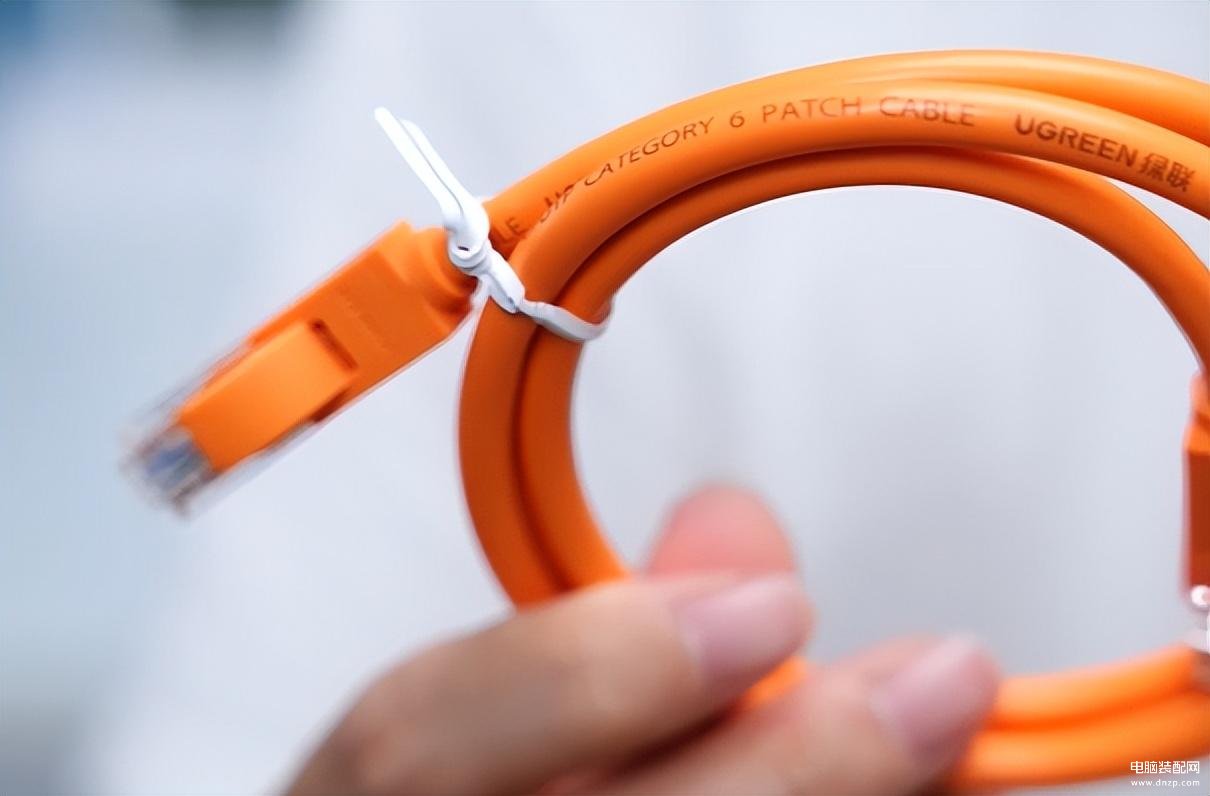

网线是家庭网络必不可少的重要设备之一,那么“水晶头”也是网线不可或缺的搭档,二者缺一不可。

我们用网线把光猫、路由器等串联在一起,都是通过网线最前端的“水晶头”来连接的。虽然很不起眼,但不要轻易忽视哦,它也是会影响到网络的速度和稳定滴~



不同网线的水晶头有什么区别?

首先,我们先来认识一下水晶头。它是网络连接中重要的接口设备,因其外观像水晶一样晶莹透亮而得名为“水晶头”。除了应用于今天所讲的网线上,还用于连接集线器,交换机、电话等。

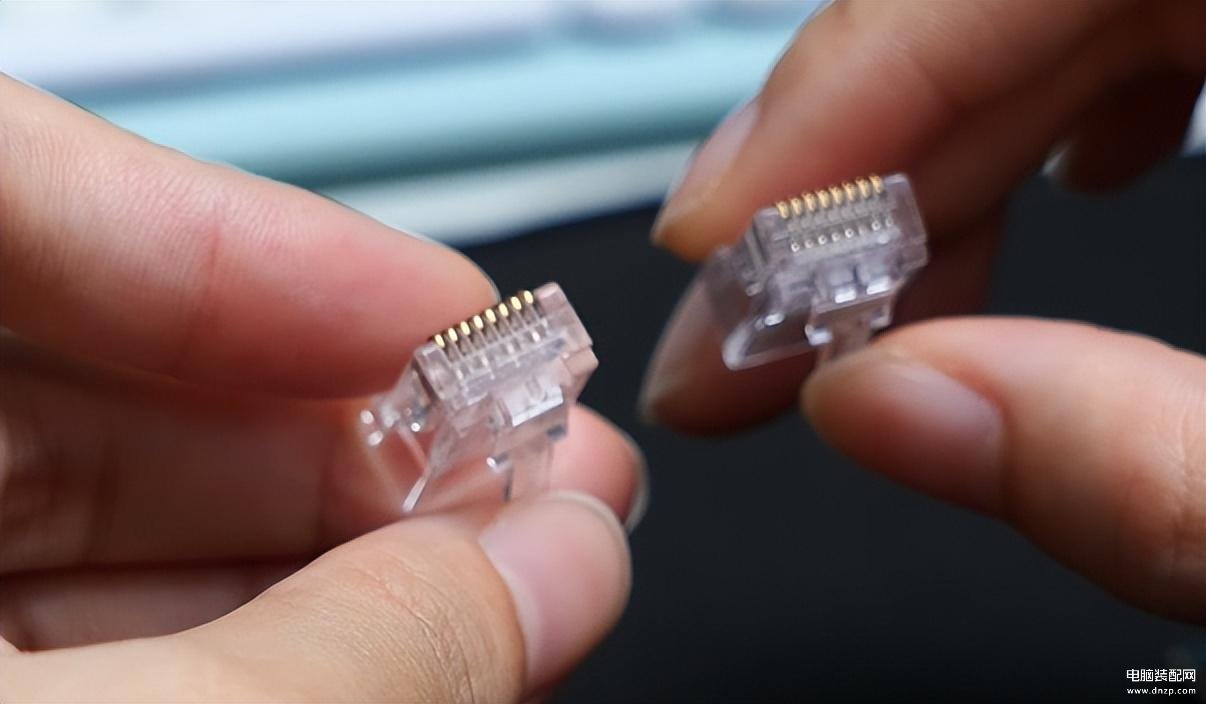

我们现在的水晶头尺寸已经固定,为RJ45工业标准。目前常用到的两种水晶头分别是五类水晶头(左图)和六类水晶头(右图),可以看出内部的设计并不同。

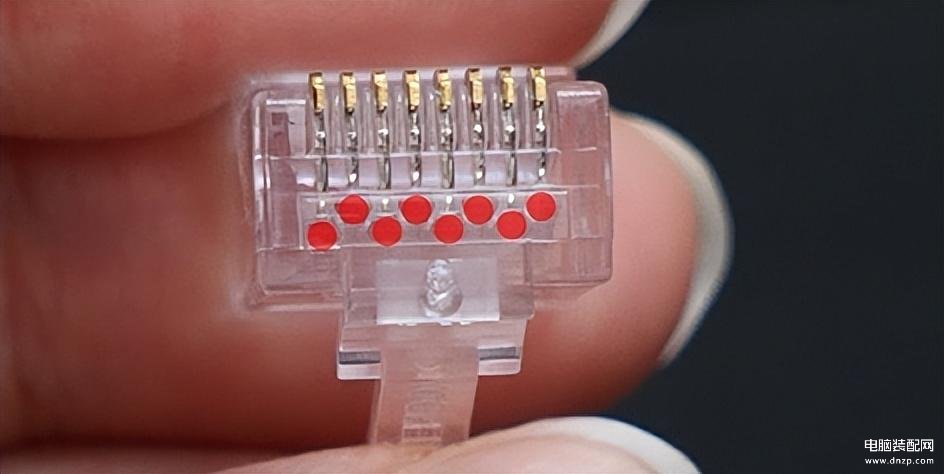

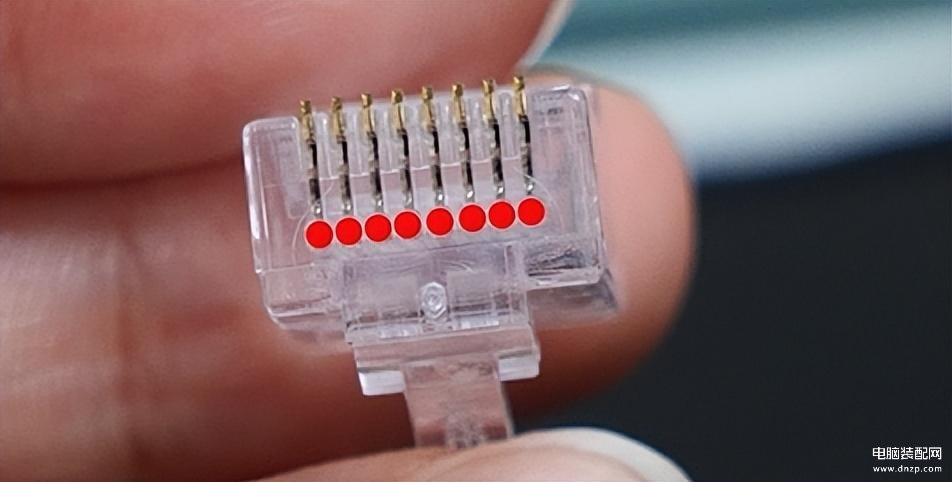

五类水晶头内部采用的一字排开的方式,而六类则是上下错落的方式。这是因为六类网线的线径比五类的粗,那么就需要水晶头有更大的孔径。而整体外观尺寸固定,所以工程师就采用了错落的形式,使它成为了2排,并且还设计好了固定孔,能够很好地防止线乱跑。

怎么连接网线水晶头?

如果你是动手小能手,凡事喜欢亲力亲为,那么就要get以下小妙招了~

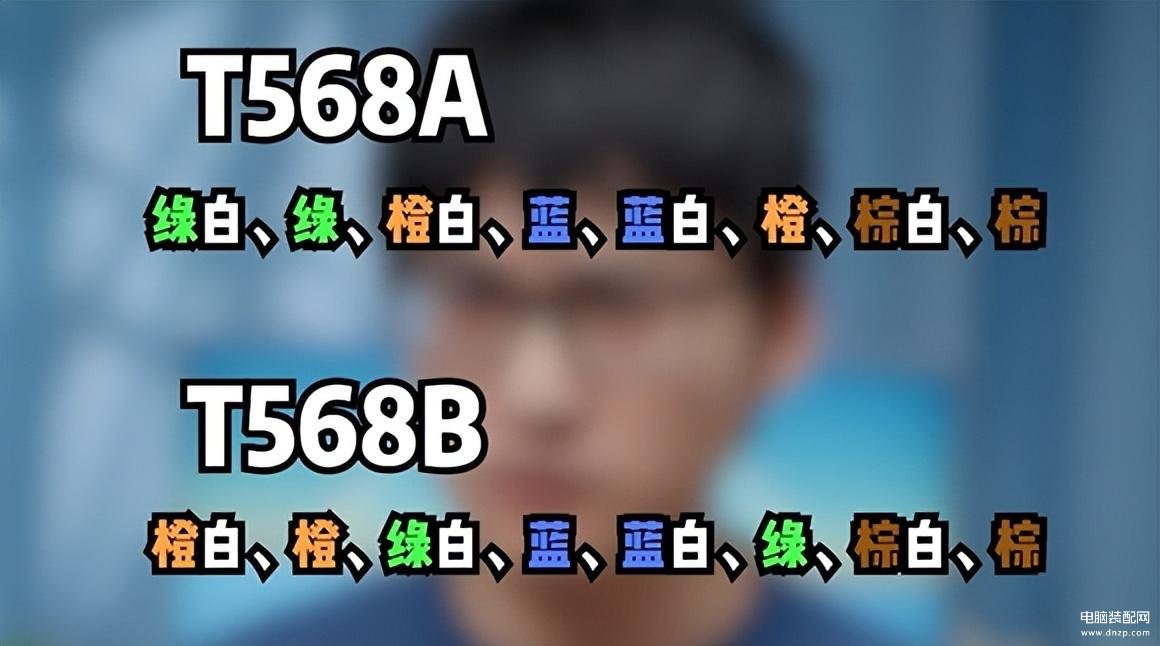

网线连接水晶头有两种标准接法,分别是T568A和T568B。不过现在大部分采用的都是T568B接法,大家只需要了解这一种就可以了。

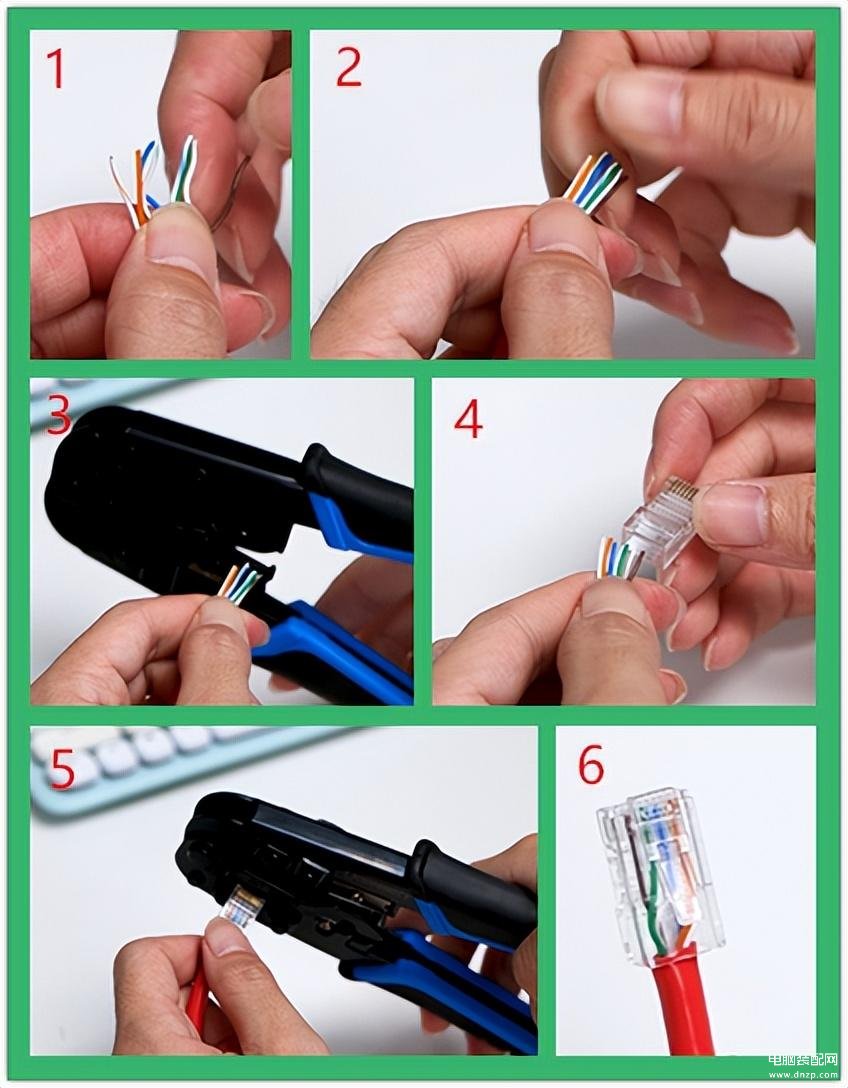

网线连接水晶头的方法很简单,现在实操开始:

1 拿出网线,用压线钳把网线的胶皮剪掉约2cm左右;

2 按照T568B的标准,把8股线按颜色顺序依次排列好并捋直;

3 预留1cm长,用专业工具把8股线末端剪齐。

4 拿出与网线同类的水晶头,金属针脚一面向上,塑料弹簧片一面向下。然后把网线平行插入进去,并使其紧紧地顶在顶端。

5 把网线推进水晶头的8个卡槽顶部后,用压线钳用力地把水晶头压紧,听到“咔嚓”一声就好了。



以上就是网线水晶头接法详细步骤介绍了,你学会了吗?

需要特别注意,五类水晶头和六类水晶头的位置孔径都不一样,所以大家在自行安装的时候不要错误插入。比如:五类的网线插六类的水晶头。这种错误的方式,就算强行插入进去也容易错位,从而导致网线的速度和稳定性有所下降。



如何选择正确的家庭网线?

有很多朋友在安装网线时都会遇到各种问题,比如房子装修时没有考虑到布线,网线购买错误等情况,从而导致后期安装起来格外的麻烦。其实,只需要我们事先多想一点,这些问题都可以避免。

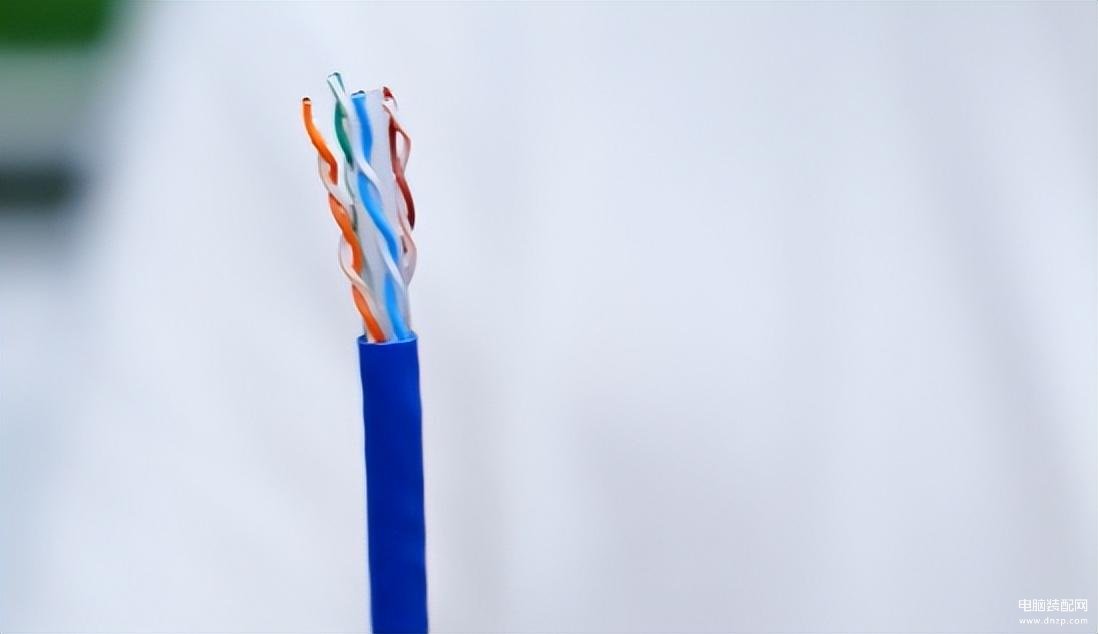

家庭网线,至少要考虑到未来5-10年的网络环境,目前千兆网络都已经开始流行起来,那未来自然很有可能是万兆网络。而能够跑万兆网络的,首选六类非屏蔽网线(如上图)。

虽说屏蔽网线,能够对强干扰的环境产生抵抗力,使网络更加稳定。但因为是家庭安装使用,大多数情况下并不会有太大的环境干扰,所以六类的非屏蔽网线就已经足够了。
