网线四根线接法口诀图解(四芯网线水晶头接法详情)

 人阅读 | 作者奔跑的小羊 | 时间:2023-03-18 14:22

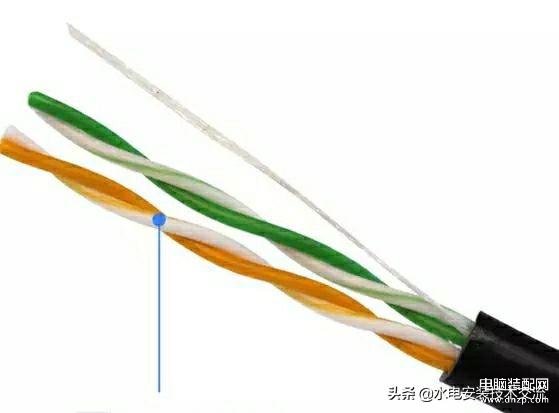

四芯的网线,颜色分为 白橙、橙,白绿,绿

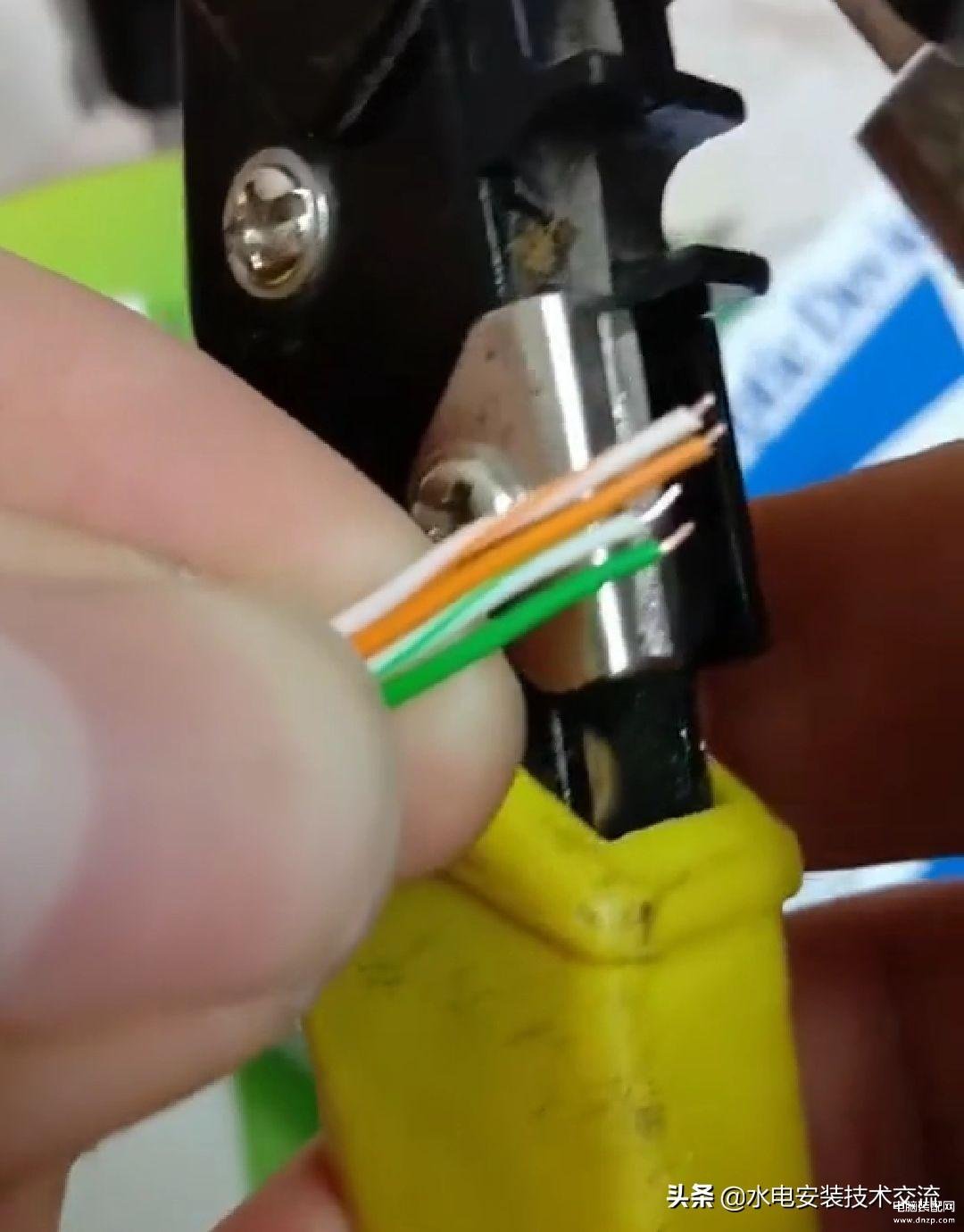

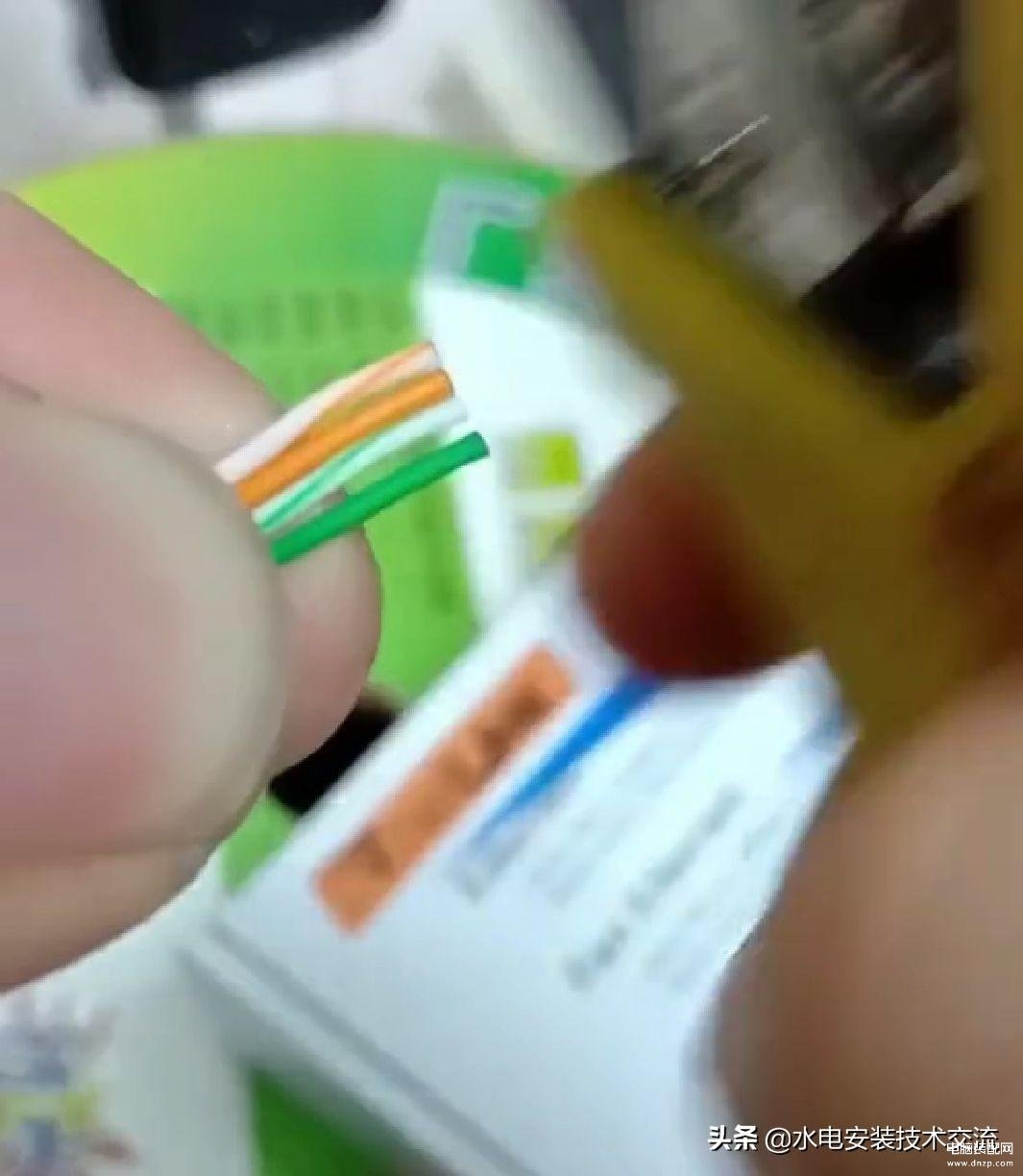

我们先用网线钳,把线剪平

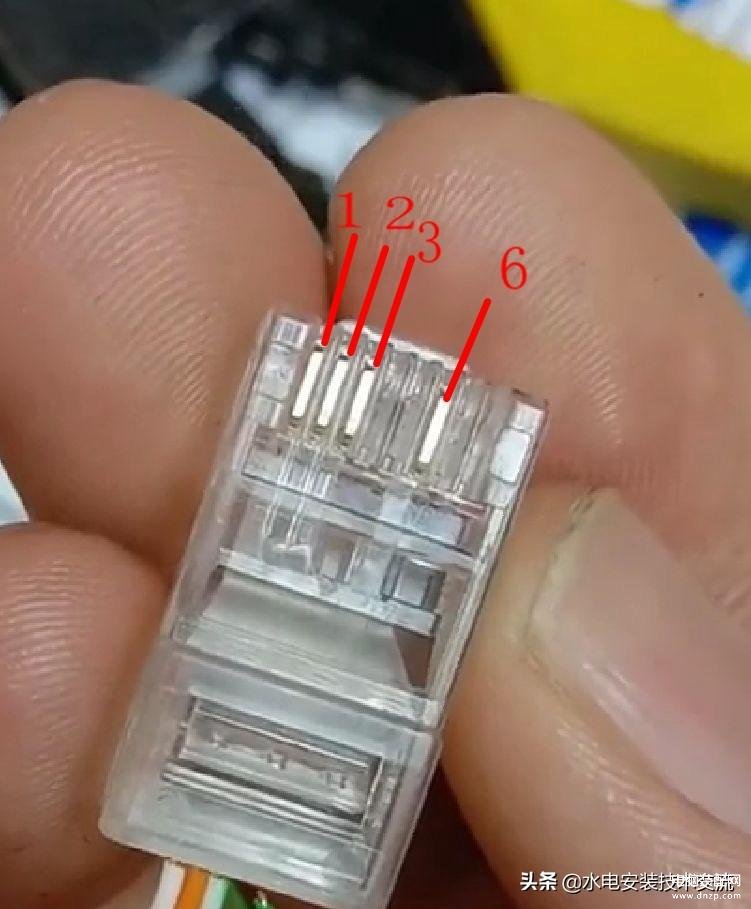

4芯水晶头上有4个触点分别是从左到右1,2,3,6

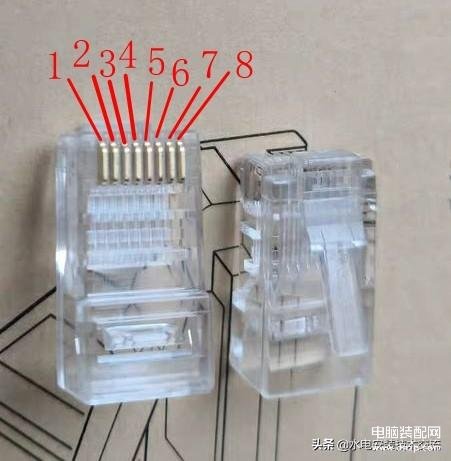

如果你用的是8芯水晶头也是接1,2,3,6

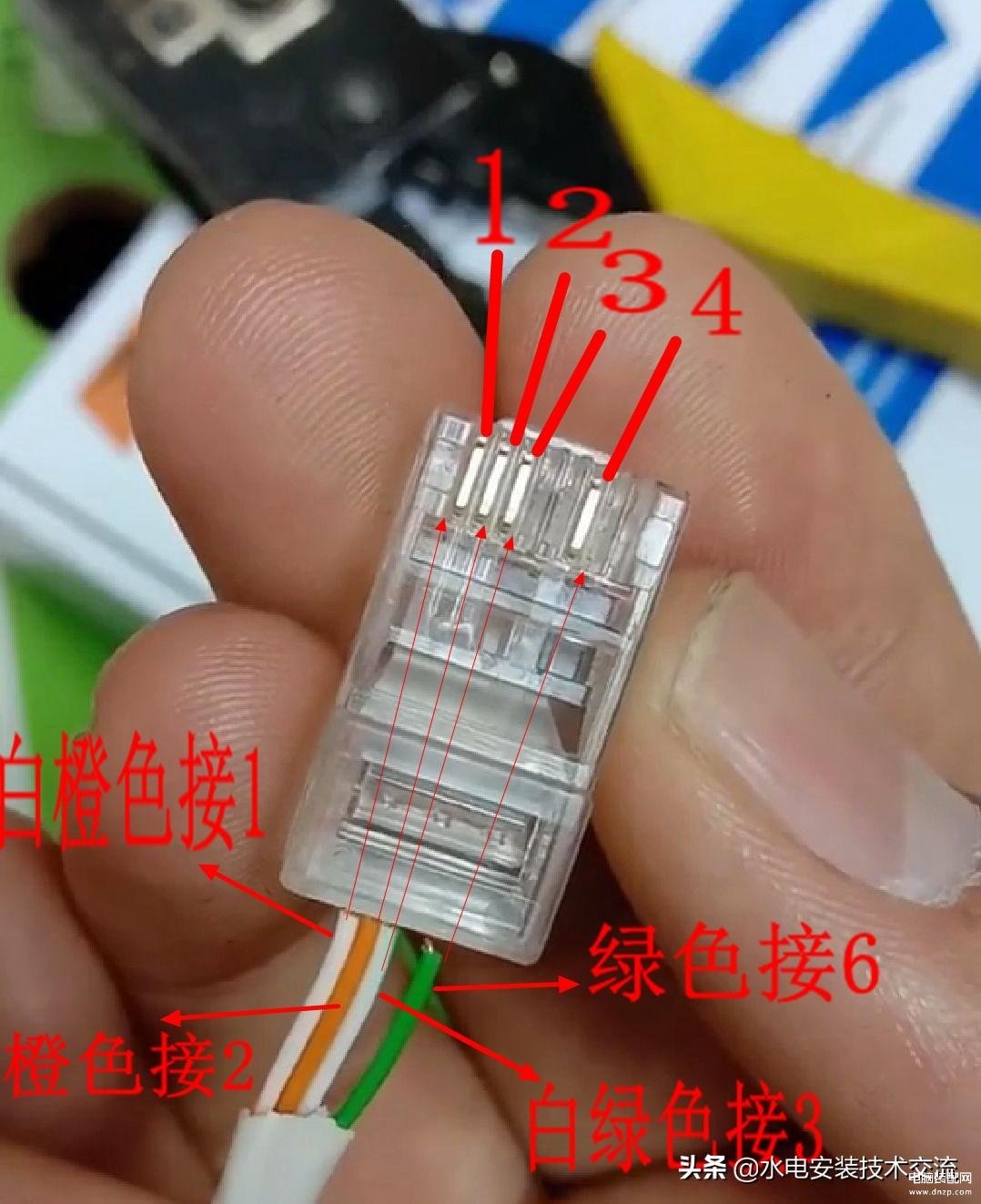

按顺序分别将 白橙、橙,白绿,绿,插入水晶头的1,2,3,6

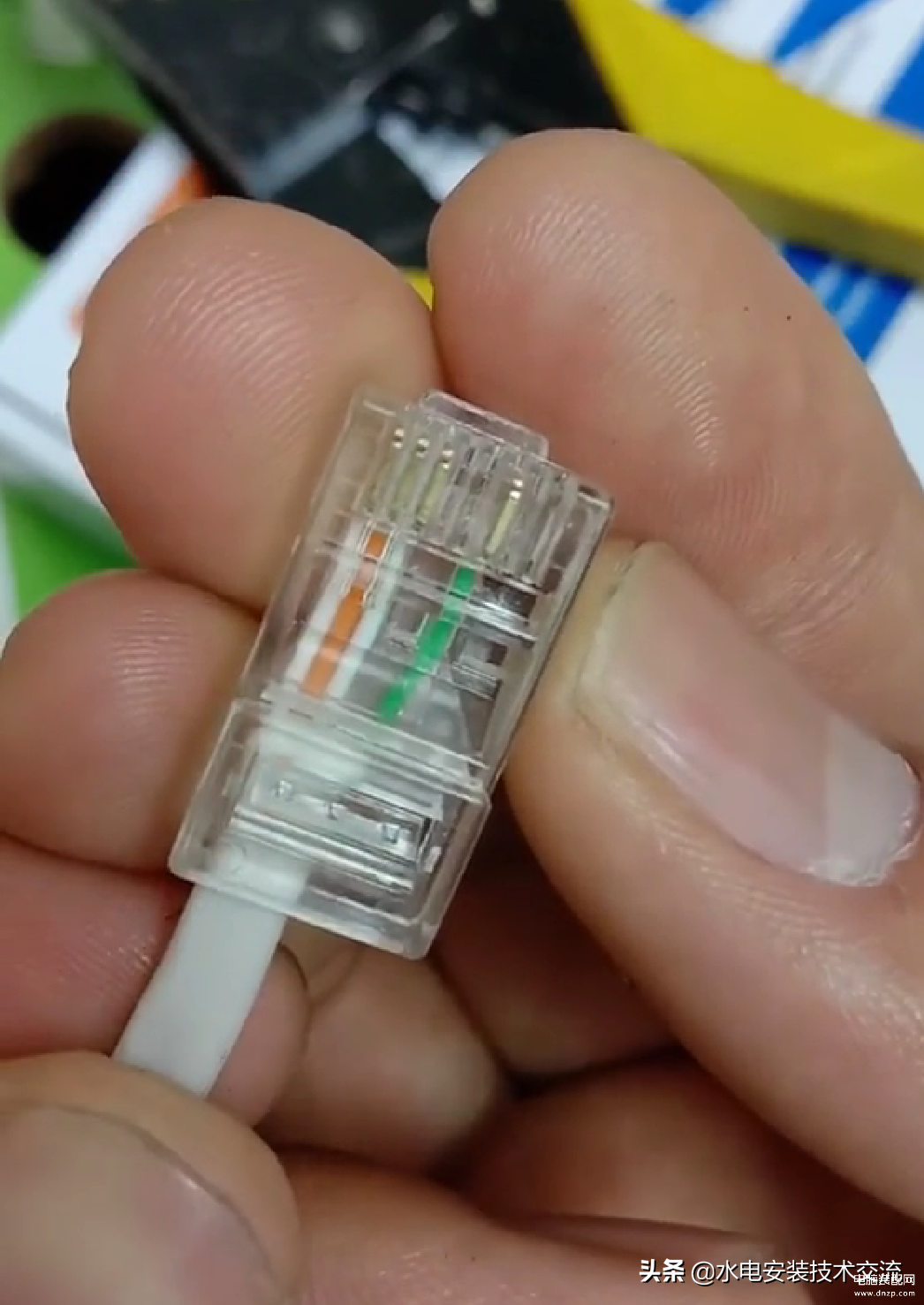

使劲把线芯插入顶部不要虚接了

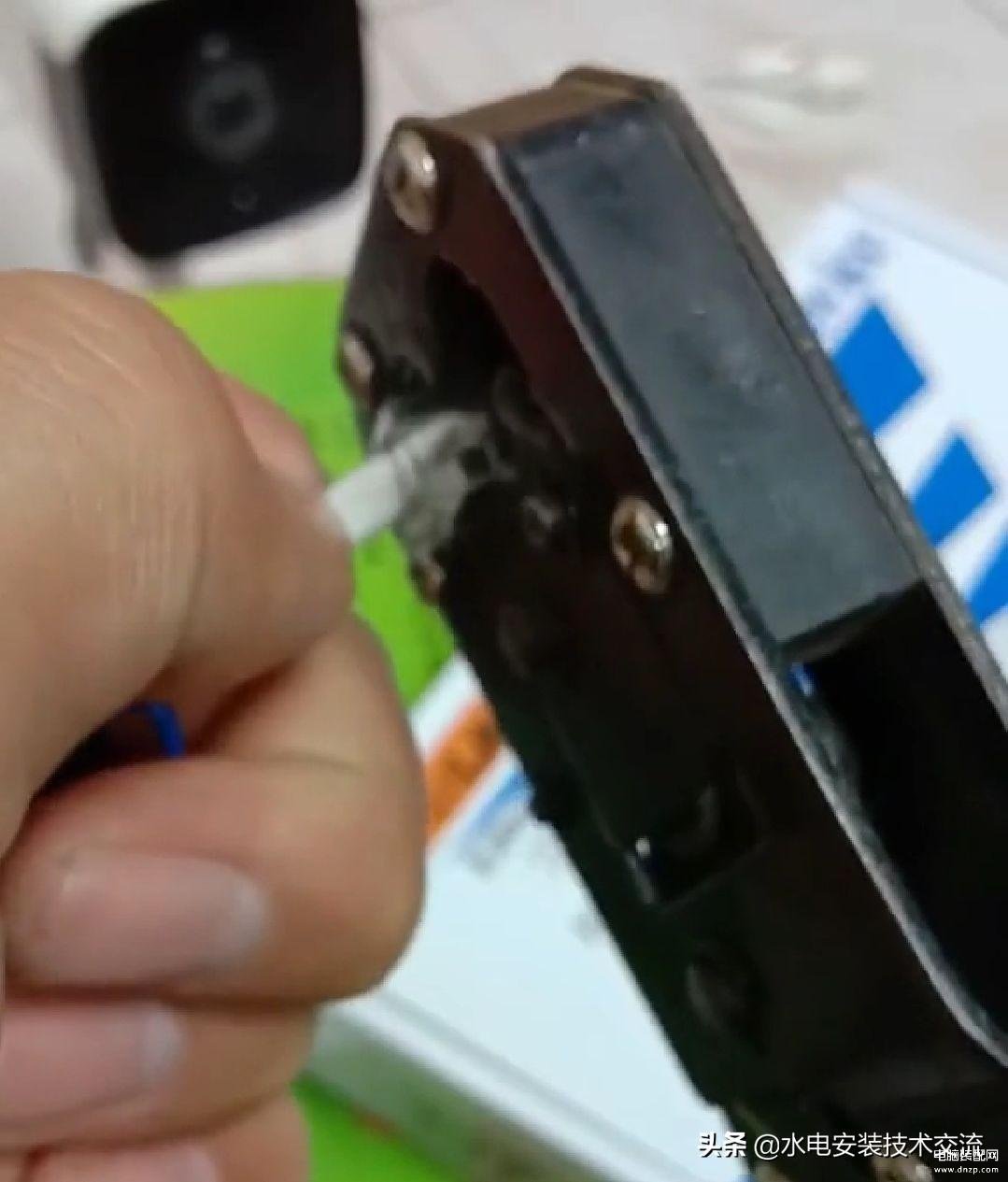

最后一步,用网线钳压紧就完成了
