1.1如何登陆进路由器或交换机
1.1.1搭建配置环境
第一次使用H3C系列路由器时，只能通过配置口(Console)进行配置。

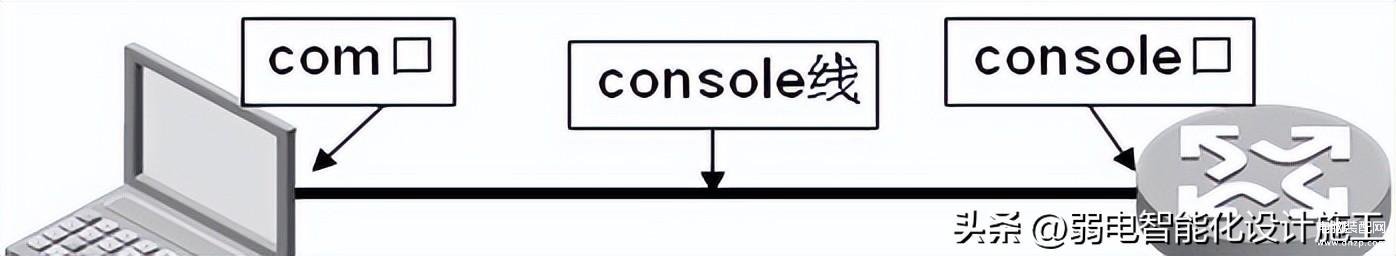

1）将配置电缆的RJ-45一端连到路由器的配置口(Console)上。
2）将配置电缆的DB-9(或DB-25)孔式插头接到要对路由器进行配置的微机或终端的串口上。
备注：登陆交换机的方法与路由器的一致，现仅用路由器举
1.1.2设置微机或终端的参数（进入路由器或交换机）

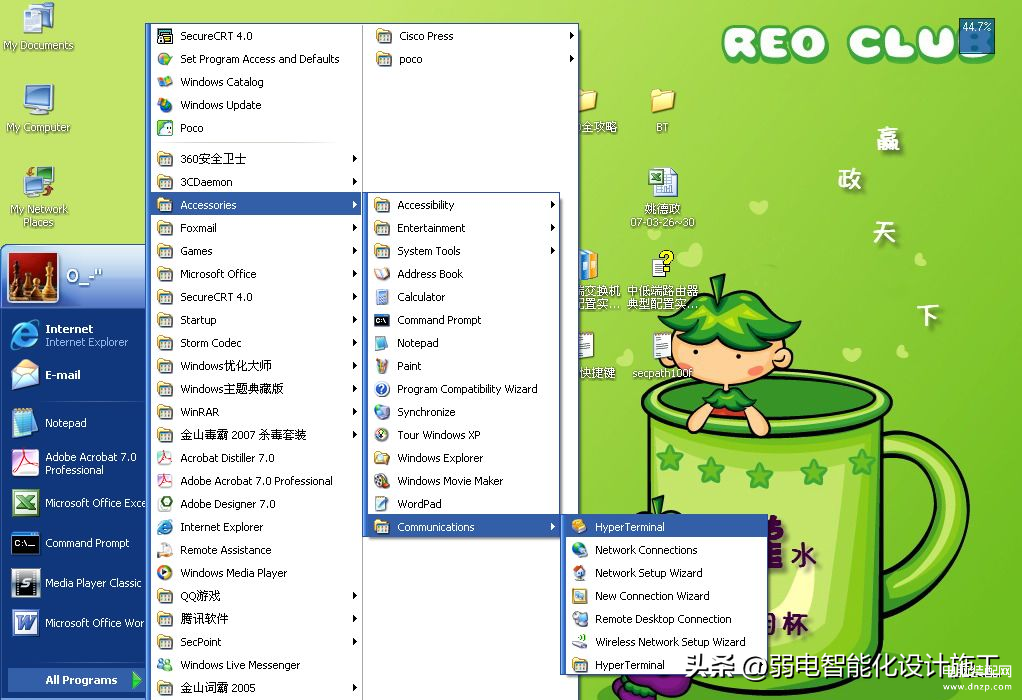

1）打开微机（笔记本电脑）或终端。如果使用微机进行配置，需要在微机上运行终端仿真程序，如Windows的超级终端。

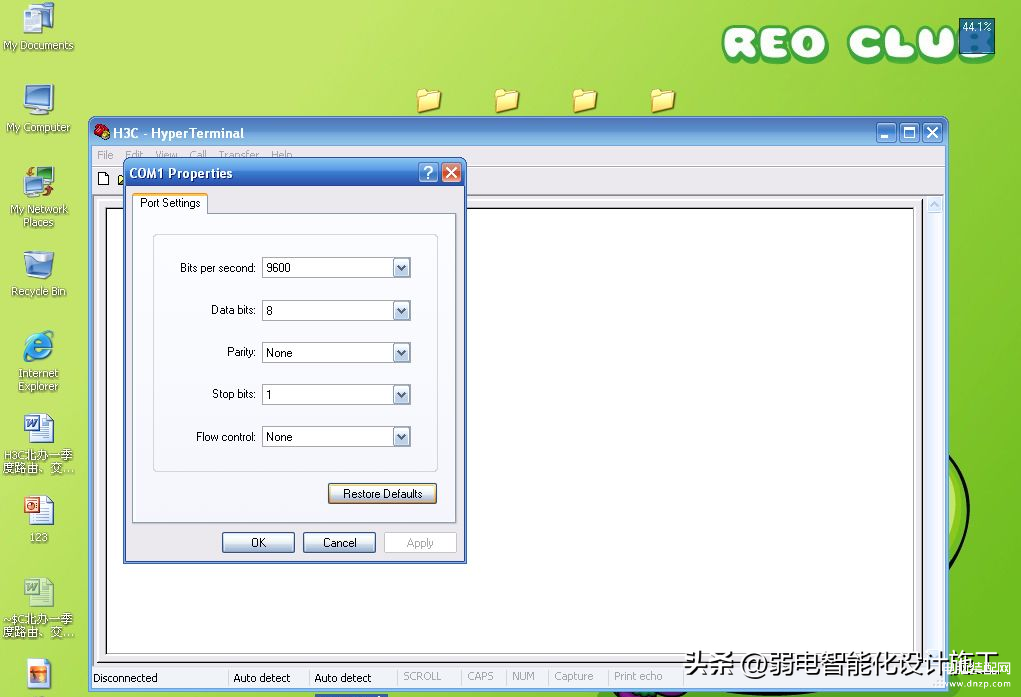

2）第二步：设置终端参数

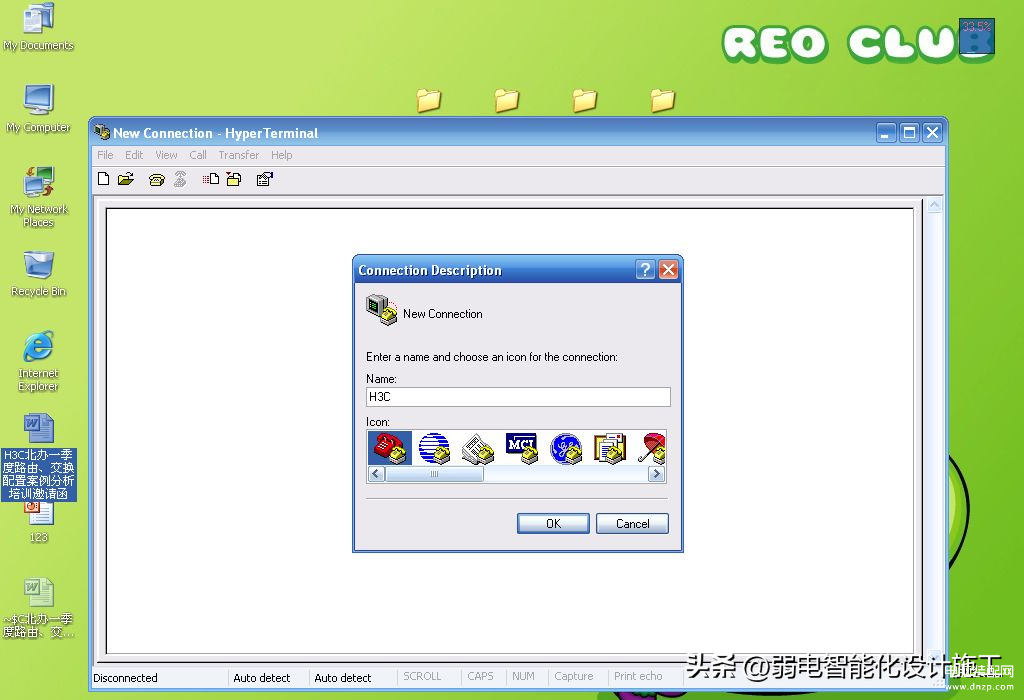

a、命名此终端 H3C或者自己想命的名

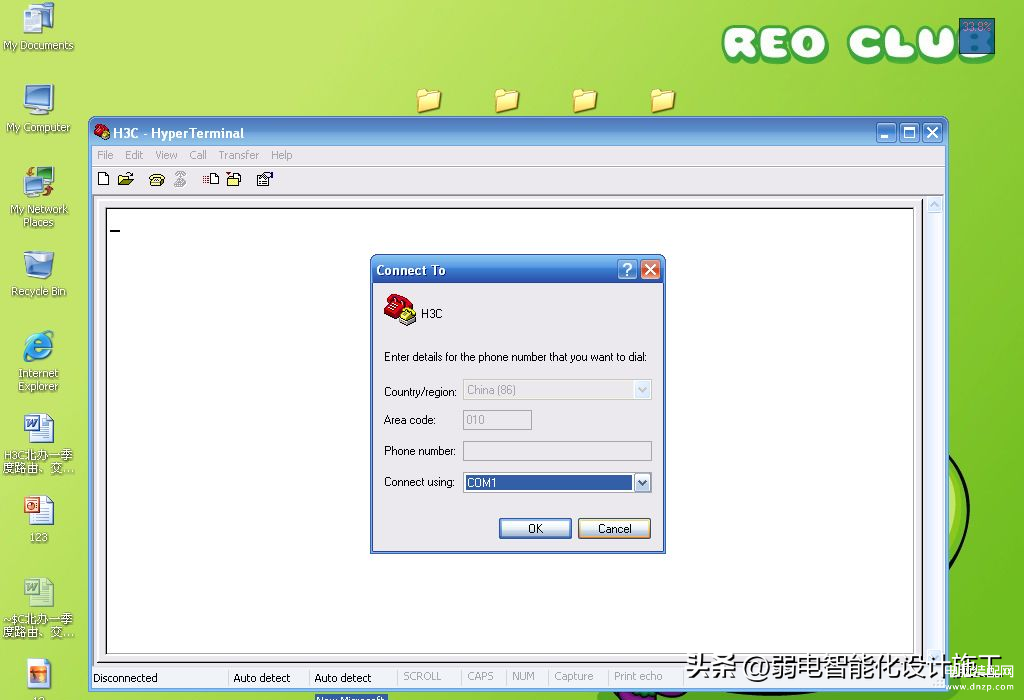

b、选择串口 一般选用COM口，常选用COM1
c、设置终端具体参数(此处点击“默认值”即可)

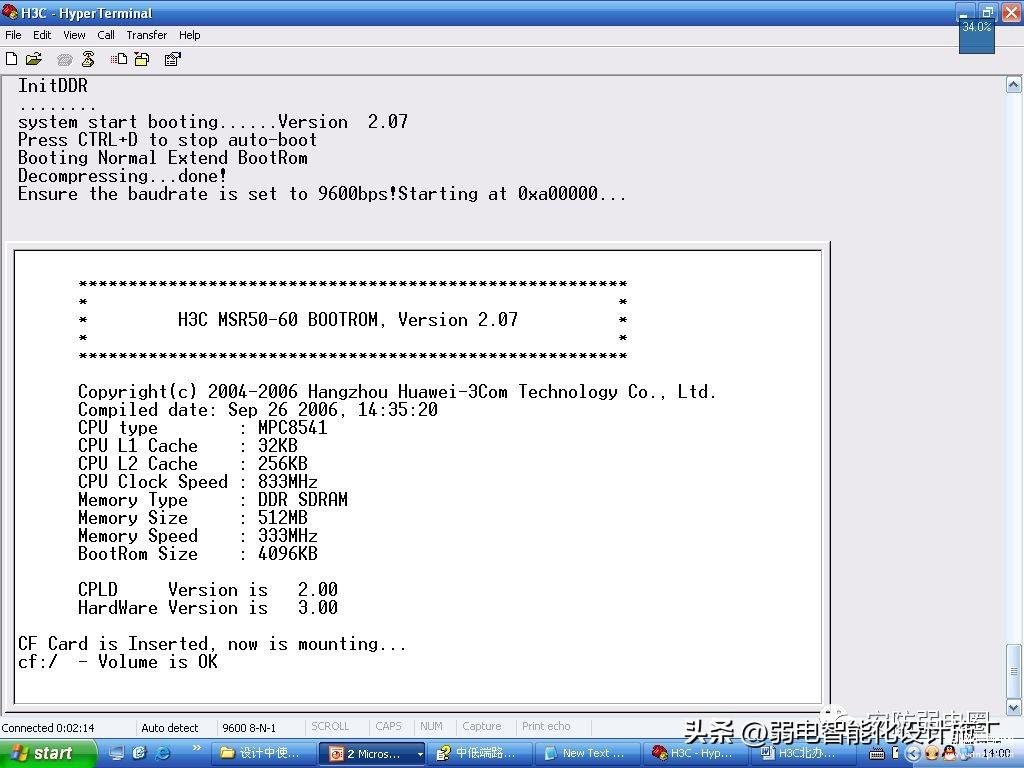

d、打开路由器的电源，路由器进行启动

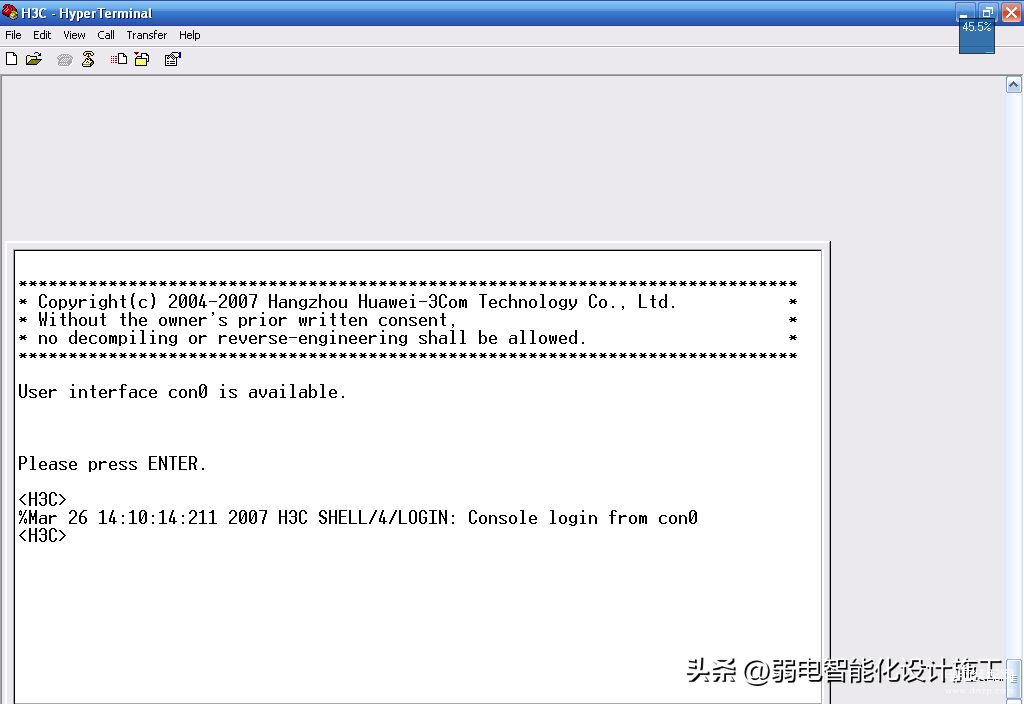

e、当路由器启动完毕后，回车几下，当出现<H3C>时即可配置路由器。
1.2路由器基本调试命令
1.2.1使用本地用户进行telnet登录的认证
<H3C> system-view 进入系统视图
[H3C]telnet server enable 打开路由器的telnet功能
[H3C]configure-user count 5 设置允许同时配置路由器的用户数
[H3C]local-user telnet 添加本地用户(此处为telnet用户登陆时使用的用户名)
[H3C-luser-telnet]password simple h3c 设置telnet用户登陆时所使用的密码
[H3C-luser-telnet]service-type telnet 设置本地用户的服务类型(此处为telnet)
[H3C-luser-telnet]level 3 设置本地用户的服务级别
[H3C-luser-telnet]quit 退出本地用户视图
[H3C]
[H3C]user-interface vty 0 4 进入用户视图
[H3C-ui-vty0-4]authentication-mode scheme 选择“scheme”认证方式
备注：红色部分可以由客户自行设置，此处仅做举例时使用!
1.2.2路由器接口的配置
为接口配置ip地址
<H3C> system-view 进入系统视图
[H3C] interface serial 3/0 进入某个端口
[H3C-Serial3/0] ip address 200.1.1.1 255.255.255.0 为该端口设置ip地址
[H3C-Serial3/0] undo shutdown 对该端口进行复位
[H3C-Serial3/0] quit 退回到系统视图
[H3C]
备注：红色部分可以由客户自行设置，此处仅做举例时使用!
1.2.3静态路由或默认路由的配置
<H3C> system-view 进入系统视图
[H3C]ip route-static 192.168.1.0 255.255.255.0 192.168.0.1 添加一条静态路由
[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.0.1 添加一条默认路由
备注：红色部分可以由客户自行设置，此处仅做举例时使用!
1.2.3配置文件的管理
display current-configuration 显示当前的配置文件
<H3C>save 保存配置文件
display interface GigabitEthernet 0/0 查看某端口的状态
备注：
display命令可以在任何视图下进行
红色部分可以由客户自行设置，此处仅做举例时使用!
交换机的配置文件管理与路由器相同，故交换机的配置幻灯片中不再做举例。
1.3 交换机的基本调试命令
1.3.1 创建VLAN并将端口加入到vlan中
<H3C> system-view 进入系统视图
[H3C]vlan 10 创建vlan 10
[H3C-vlan100]port ethernet 0/1 将某个端口加入到vlan中
[H3C-vlan100]quit 退出到系统
[H3C]
备注：红色部分可以由客户自行设置，此处仅做举例时使用!
1.3.2创建vlan虚接口并为接口配置ip地址
<H3C> system-view 进入系统视图
[H3C]interface vlan-interface 1 创建vlan虚接口
[H3C-Vlan-interface100] ip address 192.168.1.1 255.255.255.0 配置ip地址
备注：红色部分可以由客户自行设置，此处仅做举例时使用!
1.3.3 配置默认路由
[H3C] interface vlan-interface 1
[H3C-Vlan-interface10] ip address 192.168.1.1 255.255.255.0
[H3C-Vlan-interface10] quit
[H3C] ip route-static 0.0.0.0 0.0.0.0 192.168.1.2 配置缺省路由
备注：红色部分可以由客户自行设置，此处仅做举例时使用!
1.3.4设置端口类型
<H3C> system-view 进入系统视图
[H3C]interface ethernet 0/1
[H3C]port link-type trunk 将端口类型设置为trunk
[H3C]port trunk permit vlan all trunk端口允许所有vlan通过
[H3C]save
Trunk可以收发多个vlan的报文，用于交换机与交换机之间的互连

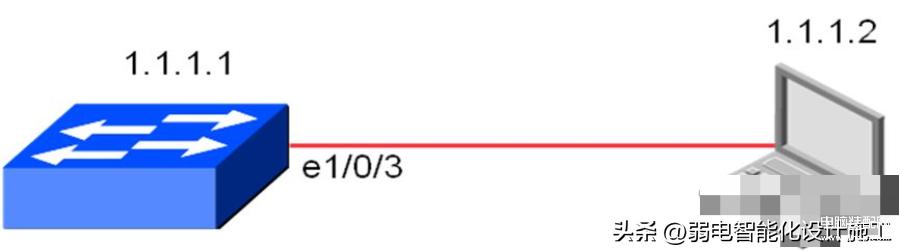

1.3.5交换机设置telnet登录的认证配置命令
<H3C> system-view 进入系统视图
[H3C]local-user telnet 添加本地用户(此处为telnet用户登陆时使用的用户名)
[H3C-luser-telnet]password simple h3c 设置telnet用户登陆时所使用的密码
[H3C-luser-telnet]service-type telnet 设置本地用户的服务类型(此处为telnet)
[H3C-luser-telnet]level 3 设置本地用户的服务级别
[H3C-luser-telnet]quit 退出本地用户视图
[H3C]
[H3C]user-interface vty 0 4 进入用户视图
[H3C-ui-vty0-4]authentication-mode scheme 选择“scheme”认证方式
典型案例：

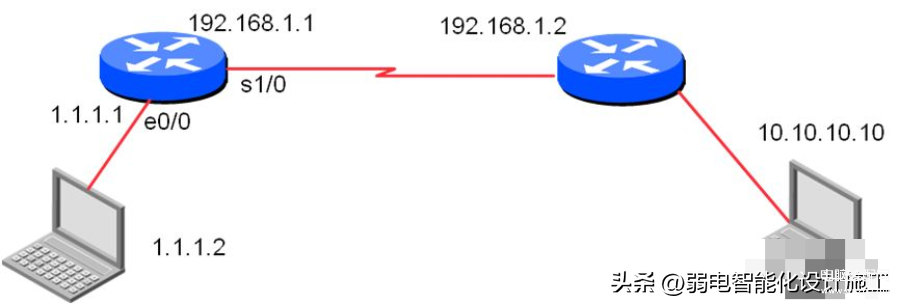

案例1：如下图，LAB （router）通过配置路由器适当的两台终端电脑能够相互通信，请写出相关配置语句。
案例2：LAB （switch）
2 H3C交换机基本配置命令（入门级:配置语句拷贝注解）
2.1 IP地址配置命令：
<Quidway>system-view----进入系统配置模式
[Quidway] 系统配置编辑模式
[Quidway] interface Vlan-interface 1---交换机出厂默认VLAN-1
[Quidway-Vlan-interface1]ip add 192.168.X.254 255.255.255.0–配置IP地址
[Quidway-Vlan-interface1]quit
[Quidway] ip route-static 0.0.0.0 0.0.0.0 192.168.0.33-配置静态路由（网关）
2.2 远程登录配置命令：
<Quidway>system-view----进入系统配置模式
[Quidway] 系统配置编辑模式
[Quidway] user-interface vty 0 4
[Quidway-ui-vty0-4] user privilege level 3—管理权限配置
[Quidway-ui-vty0-4] set authentication password cipher 123456 （cipher为密文密码）
2.3 配置端口速率及端口双工命令：
<Quidway>system-view----进入系统配置模式
[Quidway] 系统配置编辑模式
[Quidway]interface Ethernet 1/0/1---进入的端口
[Quidway-Ethernet1/0/1] duplex full—配置端口为“全双工状态”
[Quidway-Ethernet1/0/1] speed 100---配置端口为“100M”如果是千兆端口可以配置成1000M。
2.4 划分VLAN配置命令：
<Quidway>system-view----进入系统配置模式
[Quidway] 系统配置编辑模式
[Quidway]VLAN 100---创建VLAN---ID为:100
[Quidway]VLAN 101---创建VLAN---ID为:101
[Quidway-vlan100] port Ethernet 1/0/1 to Ethernet 1/0/10----从第1口到第10口添加到VLAN 100
[Quidway-vlan101] port Ethernet 1/0/11 to Ethernet 1/0/24----从第11口到第24口添加到VLAN 101
2.5 配置TRUNK命令：
比如一栋宿舍楼需要两个网段，划分了两个VLAN为100和101，VLAN 100作为管理VLAN配置命令如下：
<Quidway>system-view----进入系统配置模式
[Quidway] 系统配置编辑模式
[Quidway]VLAN 100---创建VLAN---ID为:100
[Quidway]VLAN 101---创建VLAN---ID为:101
[Quidway-vlan100] port Ethernet 1/0/1 to Ethernet 1/0/10----从第1口到第10口添加到VLAN 100
[Quidway-vlan101] port Ethernet 1/0/11 to Ethernet 1/0/24----从第11口到第24口添加到VLAN 101
[Quidway] interface Vlan-interface 100—进入VLAN 100
[Quidway-Vlan-interface100]ip address 192.168.100.254 255.255.255.0---给VLAN 100配置管理IP
[Quidway-Vlan-interface100]quit
[Quidway]ip route-static 0.0.0.0 0.0.0.0 192.168.100.33—配置静态路由（网关）
上联端口为千兆端口GigabitEthernet1/1/1在配置模式下配置命令如下：
[Quidway] interface GigabitEthernet 1/1/1---进入上联端口
[
Quidway-GigabitEthernet1/1/1] port link-type trunk --TRUNK是端口汇聚的意思
[
Quidway-GigabitEthernet1/1/1] port trunk permit（允许）vlan all----配置允许通过的VLAN
如果上联的路由器端口是自适应那么交换机上联口也是自适应，如果配置了1000M全双工那么交换机的上联端口也要配成1000M全双工。如下命令：[
Quidway-GigabitEthernet1/1/1] duplex full—配置端口为“全双工状态”[Quidway-GigabitEthernet1/1/1] speed 1000---配置端口为“1000M”
2.6 SNMP配置命令：
[Quidway]snmp-agent community read 1234---SNMP读的密码
[Quidway]snmp-agent community write 4567—SNMP写的密码
[Quidway]snmp-agent sys-info version all—SNMP软件版本有V1、V2c、V3这里配置的是允许所有版本。
2.7 配置防ARP攻击命令：
<Quidway>system-view
[Quidway]dhcp-snooping--开启交换机DHCP Snooping 功能。
开启VLAN 1 内所有端口的ARP 入侵检测功能。
[Quidway]vlan 1
[Quidway-vlan1]arp detection enable
[Quidway-vlan1]quit
设置上联端口Ethernet1/0/1 为DHCP Snooping 信任端口，ARP 信任端口。
[Quidway]interface Ethernet1/0/1
[Quidway-Ethernet1/0/1]dhcp-snooping trust
[Quidway-Ethernet1/0/1]arp detection trust
[Quidway-Ethernet1/0/1]quit
开启端口Ethernet1/0/2 上的ARP 报文限速功能，设置ARP 报文通过的最大速率为20pps。--目的是针对用户接入口，除上联端口外，下联用户端口建议都设置该命令。如下：
[Quidway]interface Ethernet1/0/2
[Quidway-Ethernet1/0/2]arp rate-limit enable
[Quidway-Ethernet1/0/2]arp rate-limit 20
[Quidway-Ethernet1/0/2]quit
配置端口状态自动恢复功能，恢复时间间隔为30 秒。
[Quidway] arp protective-down recover enable
[Quidway] arp protective-down recover interval 30
3 H3C交换机基本配置（中级版）
3.1VRP，CMW简介
3.1.1 VRP（Versatile Routing Platform，通用路由平台）是华为公司数据通信产品的通用网络操作系统平台。
3.1.2 CMW（Comware）是H3C公司的核心软件平台。

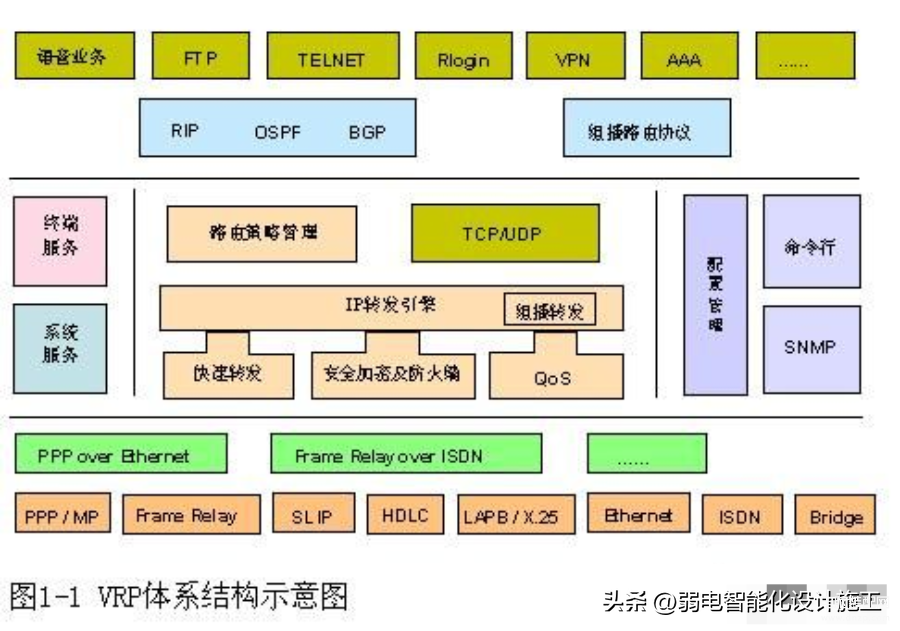

3.1.3 VRP、CMW的体系结构以TCP/IP模型为参考，实现了数据链路层、网络层和应用层的多种协议，其体系结构图如下:

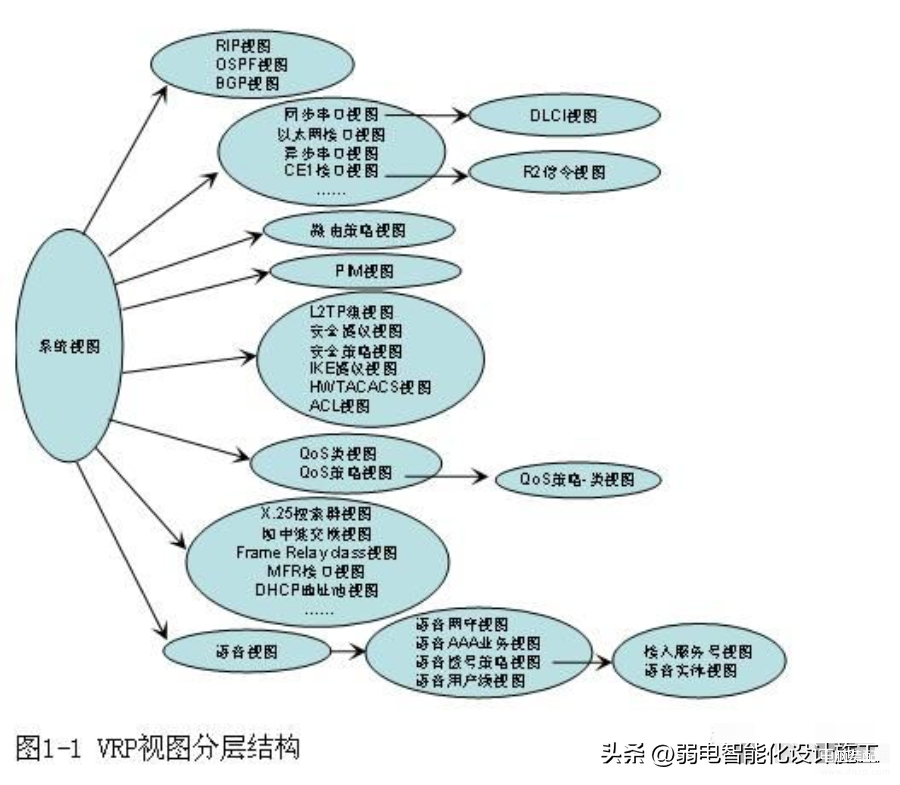

3.1.4 VRP视图结构
用户视图
系统视图
命令：system-view
在系统视图下 可以进入各种功能视图，在各功能视图中还可以进入子功能视图
3.2基本命令
3.2.1配置系统名
1)用途：用户名是设备的名字，目的是让用户更加方便的使用设备．
2)配置命令: sysname
3.2.2接口描述
1)用途：接口描述是为了指明接口的一些属性，如是什么接口，对端接的什么设备等，让用户更加了解该接口。
2)配置命令: interface ethernet0/1
description connect to student
3.2.3接口IP地址的配置
1)用途:给接口一个网络上唯一的区分符．
2)配置命令:interface vlan 1
ip address 168.10.2.1 255.255.255.0
3.2.4 查看交换机信息
1)用途:让用户对设备的信息更了解，也有利于对设备做配置．
2）配置命令:
显示版本 display version
显示当前配置信息 display current
显示NVRAM的配置 display saved-config
显示接口信息 display interface XX
显示路由信息 display ip routing-table
3.2.5调试交换机
1)用途:更细致的查看交换机的各种数据包，帮助发现网络问题．
2)常用调试命令:
terminal debugging
terminal monitor
debugging ip packet
undo debugging all
3.2.6端口镜像
1)用途:通过镜像来抓取网络流量，帮助分析网络问题．
2)配置命令:
monitor-port Ethernet 0/1 both （监控端口）
mirroring-port Ethernet0/2 both（源端口）
3.2.7流镜像
1)用途:
通过镜像来抓取网络流量，帮助分析网络问题．
2)配置命令:
mirrored-to ip-group 2000 interface Ethernet 0/1
acl number 2000
rule 0 permit
3.2.8快捷命令行介绍
VRP、CMW
Ctrl+F 前移一个字符
Ctrl+B 后移一个字符
Ctrl+P ↑(向上箭头)重用前一条命令
Ctrl+N ↓(向下箭头)重用下一条命令
3.2.9引导配置
1)用途:通过引导配置，可以改变从什么地方取得交换机的系统软件．
2)配置命令
boot boot-loader xxxx.bin
查看命令
display boot-loader
3.3交换
VLAN（Virtual Local Area Network）技术是把一个LAN划分成多个逻辑的“LAN”－VLAN，每个VLAN是一个广播域，VLAN内的主机间通信就和在一个LAN内一样，而VLAN间则不能直接互通，这样，广播报文被限制在一个VLAN内。
vlan 100 (1-4094) 创建VLAN
undo vlan 100 (1-4094) 删除VLAN.
port Ethernet 2/0/1 在VLAN中增加端口.
undo port Ethernet 2/0/1 在VLAN中删除端口.
port access vlan 100 (1-4094) 将端口加入VLAN
undo port access vlan 100 (1-4094) 将端口脱离VLAN
display vlan VLAN ID (1-4094) 显示VLAN信息
Trunk
Trunk允许在只有一条链路的情况下传输VLAN信息
•定义端口属性为Trunk.
port link-type trunk
•删除端口Trunk属性.
undo port link-type
•定义端口可以传输的VLAN.
port trunk permit vlan VLAN ID
•在VLAN中删除端口.
undo port trunk permit vlan VLAN ID
Link Aggregation
链路聚合是将几条物理链路聚合在一起，当作一条 逻辑链路来使用。
分为静态聚合和动态聚合
•静态聚合端口.
link-aggregation Ethernet 0/1 to Ethernet 0/4 both
•删除端口的静态聚合.
undo link-aggregation all
•在端口下进行动态聚合.
lacp enable
•在端口下取消动态聚合.
undo lacp enable
STP（Spanning Tree Protocol）是生成树协议的英文缩写。该协议可应用于环路网络，通过一定的算法阻断某些冗余路径，将环路网络修剪成无环路的树型网络，从而避免报文在环路网络中的增生和无限循环。
•定义STP模式.
stp mode stp
•取消STP模式.
undo stp mode
•定义MSTP模式.
stp mode mstp
•取消MSTP模式.
undo stp mode
3.4路由
3.4.1 RIP
RIP是Routing Information Protocol（路由信息协议）的简称。它是一种较为简单的内部网关协议（IGP），主要用于规模较小的网络中。
•启动RIP，进入RIP视图
rip
•停止RIP协议的运行
undo rip
•在指定的网络接口上应用RIP
network network-address
•在指定的网络接口上取消应用RIP
undo network network-address
•指定接口的RIP版本为RIP-1
rip version 1
•指定接口的RIP版本为RIP-2
rip version 2 [ broadcast | multicast ]
•将接口运行的RIP版本恢复为缺省值
undo rip version { 1 | 2 }
3.4.2OSPF
OSPF是Open Shortest Path First（开放最短路由优先协议）的缩写。它是IETF组织开发的一个基于链路状态的内部网关协议。目前使用的是版本2（RFC2328）.
•定义router id
•启动OSPF，进入OSPF视图
ospf
关闭OSPF路由协议进程
undo ospf [ process-id ]
•进入OSPF区域视图
area area-id
•删除指定的OSPF区域
undo area area-id
•指定网段运行OSPF协议
network ip-address wildcard-mask
•取消网段运行OSPF协议
undo network ip-address wildcard-mask
3.5网络管理
3.5.1 SNMP的介绍
•介绍
简单网络管理协议（SNMP)是被广泛应用的一项工业标准，是目前用得最广泛的计算机网络管理协议．
•结构
SNMP结构分为NMS(Network Management Station)和AGENT两部分，NMS是运行客户端的工作站，AGENT是运行在网络设备上的服务端软件．
•SNMP版本
SNMP现在有三个版本，SNMP v3/v2c/v1,SNMP v3兼容v1和v2c.
•SNMP的配置包括：
启动和关闭SNMP AGENT服务
设置团体名
配置一个SNMP组
设置管理员的联系方法
允许／禁止发送Trap报文
设置Trap目标主机的地址
指定发送报文的源地址

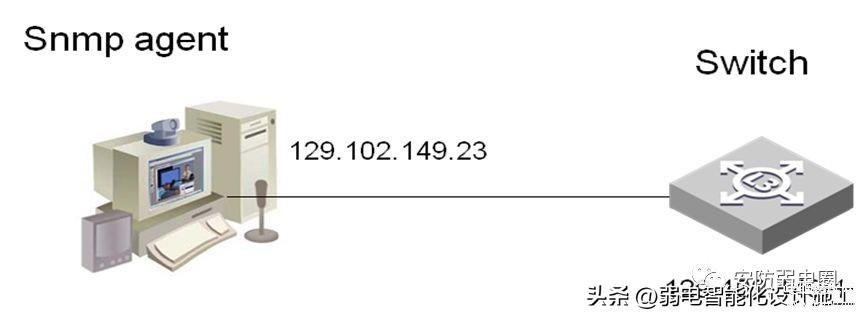

SNMP实例配置
•System-view 进入视图
•Snmp-agent community read public 只读团体属性名public
•Snmp-agent communty write private 只写团体属性名private
•Snmp-agent sys-inf contact Mr.wang-tel 3306 设置管理员联系方法
•Snmp-agent sys-info location telephone 3rd floor 路由器物理位置
•Snmp-agent trap enable 使能trap报文
•Snmp-agent target-host trap address udp-domain 129.102.149.23 udp-port 5000 params securityname public 允许向网管工作站129.102.149.23发送trap报文，使用团体名为public.
3.6安全管理
3.6.1认证与授权
•要点
•需要确定权利的等级
•需要确定授权的策略
Generic or per user
RADIUS
Local authentication
3.6.2认证配置
•本地验证
•VRP的配置
local-user huawei
password simple 123
service-type telnet 设置本地认证用户名和密码
user-interface vty 0 4 进入vty视图
authentication-mode scheme 通过telnet访问的用户使用本地验证
3.6.3限制授权
区分用户在设备上的授权
•配置等级
•视图等级
•支持等级
使用特权等级（level 1---level 3)
3.6.4授权配置
•VRP的配置
local-user huawei password simple 123 建立用户
local-user huawei level 3 设定授权等级
•应用命令
command-privilege level 3 view serial display interface
• VRP的命令行保护
super password level {1/2/3} {simple/cipher} 123
3.6.5 Vty和console的时间保护
•用途
为了使通过vty和console登陆的设备在使用者离开后不被其他没有授权的人使用．
•VRP的配置
Idle-timeout minite second
3.6.6访问控制列表
•概述
路由器为了过滤数据包，需要配置一系列的规则，以决定什么样的数据包能够通过，这些规则就是通过访问控制列表ACL（Access Control List）定义的。
•分类
基本的访问控制列表（basic acl）
高级的访问控制列表（advanced acl）
基于接口的访问控制列表（interface-based acl）
基于MAC的访问控制列表（mac-based acl）
3.6.7标准访问列表的配置
•在系统视图下，创建一个基本访问控制列表
acl {number number/name name basic} [match- order {config/auto}]
•在基本访问控制列表试图下，配置ACL规则．
rule [rule-id] {permit/deny} [source sour-add sour-wildcast/any] [time-range time-name] [logging] [fragment] [vpn-instance vpn-instance-name]
acl number 2000
rule 1 permit source 20.1.1.0 0.0.0.255
4 H3C配置实验数据注解
1、system-view 进入系统视图模式
2、sysname 为设备命名
3、display current-configuration 当前配置情况
4、 language-mode Chinese|English 中英文切换
5、interface Ethernet 1/0/1 进入以太网端口视图
6、 port link-type Access|Trunk|Hybrid 设置端口访问模式
7、 undo shutdown 打开以太网端口
8、 shutdown 关闭以太网端口
9、 quit 退出当前视图模式
10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式
11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中
12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中
13、port trunk permit vlan all 允许所有的vlan通过
H3C路由器######################################################################################
1、system-view 进入系统视图模式
2、sysname R1 为设备命名为R1
3、display ip routing-table 显示当前路由表
4、 language-mode Chinese|English 中英文切换
5、interface Ethernet 0/0 进入以太网端口视图
6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码
7、 undo shutdown 打开以太网端口
8、 shutdown 关闭以太网端口
9、 quit 退出当前视图模式
10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由
11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由
H3C S3100 Switch
H3C S3600 Switch
H3C MSR 20-20 Router
##########################################################################################
1、调整超级终端的显示字号；
2、捕获超级终端操作命令行，以备日后查对；
3、 language-mode Chinese|English 中英文切换 ；
4、复制命令到超级终端命令行，粘贴到主机；
5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；
6、路由器、交换机配置时不能掉电，连通测试前一定要
检查网络的连通性，不要犯最低级的错误。
7、192.168.1.1/24 等同 192.168.1.1 255.255.255.0；在配置交换机和路由器时， 192.168.1.1 255.255.255.0 可以写成：
192.168.1.1 24
8、设备命名规则：地名-设备名-系列号 例：PingGu-R-S3600
H3C交换机的一些简单配置
这里使用的H3C交换机是H126A，仅仅只做了最基本的配置以满足使用。
配置中可以通过display current-configura命令来显示当前使用的配置内容。
# 配置VLAN 1
<Sysname>system-view
System View: return to User View with Ctrl+Z.
[Sysname]vlan 1
[Sysname-vlan1] quit
[Sysname]management-vlan 1
[Sysname]interface Vlan-interface 1
[Sysname-Vlan-interface1] ip address 10.0.1.201 255.255.255.0
# 显示VLAN 接口1 的相关信息。
<Sysname> display ip interface Vlan-interface 1
# 创建VLAN（H3C不支持cisco的VTP，所以只能添加静态VLAN）
<H3C_TEST>system-view
System View: return to User View with Ctrl+Z.
[H3C_TEST]vlan 99
[H3C_TEST-vlan99]name seicoffice
[H3C_TEST-vlan99]quit
# 把交换机的端端口划分到相应的Vlan中
[H3C_TEST]interface ethernet1/0/2 //进入端口模式
[H3C_TEST-Ethernet1/0/2]port link-type access //设置端口的类型为access
[H3C_TEST-Ethernet1/0/2]port access vlan 99 //把当前端口划到vlan 99
[H3C_TEST]vlan 99
[H3C_TEST-vlan99]port ethernet1/0/1 to ethernet1/0/24 //把以及网端口1/0/1到1/0/24划到vlan99
[H3C_TEST-vlan99]quit
[
H3C_TEST-GigabitEthernet1/2/1]port trunk permit vlan 1 99 // {ID|All} 设置trunk端口允许通过的VLAN
-------------------------------------------------------------------------------------------------------
# 配置本地用户
<Sysname>system-view
System View: return to User View with Ctrl+Z.
[Sysname]local-user h3c
New local user added.
[Sysname-luser-h3c]service-type telnet level 3
[Sysname-luser-h3c]password simple h3c
# 配置欢迎信息
[H3C_TEST]header login %Welcome to login h3c!%
# 配置用户认证方式telnet(vty 0-4)
[H3C_TEST]user-interface vty 0 4
[H3C_TEST-ui-vty0-4]authentication-mode scheme
[H3C_TEST-ui-vty0-4]protocol inbound telnet
[H3C_TEST-ui-vty0-4]super authentication-mode super-password
[H3C_TEST-ui-vty0-4]quit
[H3C_TEST]super password level 3 simple h3c //用户登陆后提升权限的密码
# 配置Radius策略
[H3C_TEST]radius scheme radius1
New Radius scheme
[H3C_TEST-radius-radius1]primary authentication 10.0.1.253 1645
[H3C_TEST-radius-radius1]primary accounting 10.0.1.253 1646
[H3C_TEST-radius-radius1]secondary authentication 127.0.0.1 1645
[H3C_TEST-radius-radius1]secondary accounting 127.0.0.1 1646
[H3C_TEST-radius-radius1]timer 5
[H3C_TEST-radius-radius1]key authentication h3c
[H3C_TEST-radius-radius1]key accounting h3c
[H3C_TEST-radius-radius1]server-type extended
[H3C_TEST-radius-radius1]user-name-format without-domain
# 配置域
[H3C_TEST]domain h3c
[H3C_TEST-isp-h3c]authentication radius-scheme radius1 local
[H3C_TEST-isp-h3c]scheme radius-scheme radius1 local
[H3C_TEST]domain default enable h3c
# 配置在远程认证失败时，本地认证的key
[H3C_TEST]local-server nas-ip 127.0.0.1 key h3c
H3C交换机路由器telnet和console口登录配置
2009年11月09日 星期一 10:00
级别说明
Level 名称
命令
0
参观
ping、tracert、telnet
1
监控
display、debugging
2
配置
所有配置命令（管理级的命令除外）
3
管理
文件系统命令、FTP命令、TFTP命令、XMODEM命令
telnet仅用密码登录，管理员权限
[Router]user-interface vty 0 4[Router-ui-vty0-4]user privilege level 3[Router-ui-vty0-4]set authentication password simple abc
telnet仅用密码登录，非管理员权限
[Router]super password level 3 simple super
[Router]user-interface vty 0 4[Router-ui-vty0-4]user privilege level 1[Router-ui-vty0-4]set authentication password simple abc
telnet使用路由器上配置的用户名密码登录，管理员权限
[Router]local-user admin password simple admin[Router]local-user admin service-type telnet[Router]local-user admin level 3
[Router]user-interface vty 0 4[Router-ui-vty0-4]authentication-mode local
telnet使用路由器上配置的用户名密码登录，非管理员权限
[Router]super password level 3 simple super
[Router]local-user manage password simple manage[Router]local-user manage service-type telnet[Router]local-user manage level 2
[Router]user-interface vty 0 4[Router-ui-vty0-4]authentication-mode local
对console口设置密码，登录后使用管理员权限
[Router]user-interface con 0[Router-ui-console0]user privilege level 3[Router-ui-console0]set authentication password simple abc
对console口设置密码，登录后使用非管理员权限
[Router]super password level 3 simple super
[Router]user-interface con 0[Router-ui-console0]user privilege level 1[Router-ui-console0]set authentication password simple abc
对console口设置用户名和密码，登录后使用管理员权限
[Router]local-user admin password simple admin[Router]local-user admin service-type terminal[Router]local-user admin level 3
[Router]user-interface con 0[Router-ui-console0]authentication-mode local
对console口设置用户名和密码，登录后使用非管理员权限
[Router]super password level 3 simple super
[Router]local-user manage password simple manage[Router]local-user manage service-type terminal[Router]local-user manage level 2
[Router]user-interface con 0[Router-ui-console0]authentication-mode local
simple 是明文显示，cipher 是加密显示
路由器不设置telnet登录配置时，用户无法通过telnet登录到路由器上
[Router-ui-vty0-4]acl 2000 inbound可以通过acl的规则只允许符合条件的用户远程登录路由器
路由器命令
~~~~~~~~~~
[Quidway]display version 显示版本信息
[Quidway]display current-configuration 显示当前配置
[Quidway]display interfaces 显示接口信息
[Quidway]display ip route 显示路由信息
[Quidway]sysname aabbcc 更改主机名
[Quidway]super passwrod 123456 设置口令
[Quidway]interface serial0 进入接口
[Quidway-serial0]ip address <ip><mask>
[Quidway-serial0]undo shutdown 激活端口
[Quidway]link-protocol hdlc 绑定hdlc协议
[Quidway]user-interface vty 0 4
[Quidway-ui-vty0-4]authentication-mode password
[Quidway-ui-vty0-4]set authentication-mode password simple 222
[Quidway-ui-vty0-4]user privilege level 3
[Quidway-ui-vty0-4]quit
[Quidway]debugging hdlc all serial0 显示所有信息
[Quidway]debugging hdlc event serial0 调试事件信息
[Quidway]debugging hdlc packet serial0 显示包的信息
静态路由：
[Quidway]ip route-static <ip><mask>{interface number|nexthop}[value][reject|blackhole]
例如：
[Quidway]ip route-static 129.1.0.0 16 10.0.0.2
[Quidway]ip route-static 129.1.0.0 255.255.0.0 10.0.0.2
[Quidway]ip route-static 129.1.0.0 16 Serial 2
[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.0.0.2
动态路由：
[Quidway]rip
[Quidway]rip work
[Quidway]rip input
[Quidway]rip output
[Quidway-rip]network 1.0.0.0 可以all
[Quidway-rip]network 2.0.0.0
[Quidway-rip]peer ip-address
[Quidway-rip]summary
[Quidway]rip version 1
[Quidway]rip version 2 multicast
[Quidway-Ethernet0]rip split-horizon 水平分隔
[Quidway]router id A.B.C.D 配置路由器的ID
[Quidway]ospf enable 启动OSPF协议
[Quidway-ospf]import-route direct 引入直联路由
[Quidway-Serial0]ospf enable area <area_id> 配置OSPF区域
标准访问列表命令格式如下：
acl <acl-number> [match-order config|auto] 默认前者顺序匹配。
rule [normal|special]{permit|deny} [source source-addr source-wildcard|any]
例：
[Quidway]acl 10
[Quidway-acl-10]rule normal permit source 10.0.0.0 0.0.0.255
[Quidway-acl-10]rule normal deny source any
扩展访问控制列表配置命令
配置TCP/UDP协议的扩展访问列表：
rule {normal|special}{permit|deny}{tcp|udp}source {<ip wild>|any}destination <ip wild>|any}
[operate]
配置ICMP协议的扩展访问列表：
rule {normal|special}{permit|deny}icmp source {<ip wild>|any]destination {<ip wild>|any]
[icmp-code] [logging]
扩展访问控制列表操作符的含义
equal portnumber 等于
greater-than portnumber 大于
less-than portnumber 小于
not-equal portnumber 不等
range portnumber1 portnumber2 区间
扩展访问控制列表举例
[Quidway]acl 101
[Quidway-acl-101]rule deny souce any destination any
[Quidway-acl-101]rule permit icmp source any destination any icmp-type echo
[Quidway-acl-101]rule permit icmp source any destination any icmp-type echo-reply
[Quidway]acl 102
[Quidway-acl-102]rule permit ip source 10.0.0.1 0.0.0.0 destination 202.0.0.1 0.0.0.0
[Quidway-acl-102]rule deny ip source any destination any
[Quidway]acl 103
[Quidway-acl-103]rule permit tcp source any destination 10.0.0.1 0.0.0.0 destination-port equal ftp
[Quidway-acl-103]rule permit tcp source any destination 10.0.0.2 0.0.0.0 destination-port equal www
[Quidway]firewall enable
[Quidway]firewall default permit|deny
[Quidway]int e0
[Quidway-Ethernet0]firewall packet-filter 101 inbound|outbound
地址转换配置举例
[Quidway]firewall enable
[Quidway]firewall default permit
[Quidway]acl 101
[Quidway-acl-101]rule deny ip source any destination any
[Quidway-acl-101]rule permit ip source 129.38.1.4 0 destination any
[Quidway-acl-101]rule permit ip source 129.38.1.1 0 destination any
[Quidway-acl-101]rule permit ip source 129.38.1.2 0 destination any
[Quidway-acl-101]rule permit ip source 129.38.1.3 0 destination any
[Quidway]acl 102
[Quidway-acl-102]rule permit tcp source 202.39.2.3 0 destination 202.38.160.1 0
[Quidway-acl-102]rule permit tcp source any destination 202.38.160.1 0 destination-port great-than
1024
[Quidway-Ethernet0]firewall packet-filter 101 inbound
[Quidway-Serial0]firewall packet-filter 102 inbound
[Quidway]nat address-group 202.38.160.101 202.38.160.103 pool1
[Quidway]acl 1
[Quidway-acl-1]rule permit source 10.110.10.0 0.0.0.255
[Quidway-acl-1]rule deny source any
[Quidway-acl-1]int serial 0
[Quidway-Serial0]nat outbound 1 address-group pool1
[Quidway-Serial0]nat server global 202.38.160.101 inside 10.110.10.1 ftp tcp
[Quidway-Serial0]nat server global 202.38.160.102 inside 10.110.10.2 www tcp
[Quidway-Serial0]nat server global 202.38.160.102 8080 inside 10.110.10.3 www tcp
[Quidway-Serial0]nat server global 202.38.160.103 inside 10.110.10.4 smtp udp
PPP验证：
主验方：pap|chap
[Quidway]local-user u2 password {simple|cipher} aaa
[Quidway]interface serial 0
[Quidway-serial0]ppp authentication-mode {pap|chap}
[Quidway-serial0]ppp chap user u1 //pap时，不用此句
pap被验方：
[Quidway]interface serial 0
[Quidway-serial0]ppp pap local-user u2 password {simple|cipher} aaa
chap被验方：
[Quidway]interface serial 0
[Quidway-serial0]ppp chap user u1
[Quidway-serial0]local-user u2 password {simple|cipher} aaa
H3C路由器配置方案注解
2010-06-19 22:44
#
version 5.20, Release 1719 //版本信息，自动显示
#
sysname H3C //给设备命名为H3C
#
super password level 3 cipher 7WC1<3E`[Y)./a!1$H@GYA!! //设置super密码
#
domain default enable system
#
telnet server enable
#
vlan 1
#
domain system
access-limit disable
state active
idle-cut disable
self-service-url disable
#
user-group system //从此以上未标注的为默认配置，不用去理解
#
local-user admin //添加用户名为admin的用户
password cipher .]@USE=B,53Q=^Q`MAF4<1!! //设置密码（密文）
authorization-attribute level 3 //设置用户权限为3级（最高）
service-type telnet //设置用户的模式为telnet用户
local-user share //从此往下四行同上
password cipher [HM$GH8P1GSQ=^Q`MAF4<1!!
authorization-attribute level 1
service-type telnet
#
controller E1 0/0 //进入E1物理端口（两兆口）
using e1 //设置端口模式为E1（设置后下面会出现interface Serial0/0:0）
#
interface Aux0 //从此以下三行为主控板aux口默认配置
async mode flow
link-protocol ppp
#
interface Ethernet0/0 //进入E0/0接口（以太网口）
port link-mode route //配置该接口为路由模式
#
interface Serial0/0:0 //进入Serial0/0:0端口（前面用using e1命令后产生，对应E1端口）
link-protocol ppp //配置链路协议为ppp（默认）
ip address 74.1.63.170 255.255.255.252 //配置该接口IP地址
#
interface NULL0
#
interface Vlan-interface1 //lan口vlan地址（lan口地址）
ip address 192.168.1.1 255.255.255.0
#
interface Ethernet0/1
port link-mode bridge
#
interface Ethernet0/2
port link-mode bridge
#
interface Ethernet0/3
port link-mode bridge
#
interface Ethernet0/4
port link-mode bridge
#
ip route-static 74.1.8.0 255.255.255.0 74.1.63.169 //配置静态路由
#
user-interface aux 0
user-interface vty 0 4 //进入vty接口（远程登陆接口）0-4通道
authentication-mode scheme //配置登陆验证类型为scheme（用户验证型）
user privilege level 1 //设置当验证模式不是scheme类型时的登录级别（废配置）
#
return
H3C路由器基本配置命令
2009-05-13 22:56
[Quidway]display version 显示版本信息
[Quidway]display current-configuration 显示当前配置
[Quidway]display interfaces 显示接口信息
[Quidway]display ip route 显示路由信息
[Quidway]sysname aabbcc 更改主机名
[Quidway]super passwrod 123456 设置口令
[Quidway]interface serial0 进入接口
[Quidway-serial0]ip address <ip><mask>
[Quidway-serial0]undo shutdown 激活端口
[Quidway]link-protocol hdlc 绑定hdlc协议
[Quidway]user-interface vty 0 4
[Quidway-ui-vty0-4]authentication-mode password
[Quidway-ui-vty0-4]set authentication-mode password simple 222
[Quidway-ui-vty0-4]user privilege level 3
[Quidway-ui-vty0-4]quit
[Quidway]debugging hdlc all serial0 显示所有信息
[Quidway]debugging hdlc event serial0 调试事件信息
[Quidway]debugging hdlc packet serial0 显示包的信息
静态路由：
[Quidway]ip route-static <ip><mask>{interface number|nexthop}[value][reject|blackhole]
例如：
[Quidway]ip route-static 129.1.0.0 16 10.0.0.2
[Quidway]ip route-static 129.1.0.0 255.255.0.0 10.0.0.2
[Quidway]ip route-static 129.1.0.0 16 Serial 2
[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.0.0.2
动态路由：
[Quidway]rip
[Quidway]rip work
[Quidway]rip input
[Quidway]rip output
[Quidway-rip]network 1.0.0.0 ;可以all
[Quidway-rip]network 2.0.0.0
[Quidway-rip]peer ip-address
[Quidway-rip]summary
[Quidway]rip version 1
[Quidway]rip version 2 multicast
[Quidway-Ethernet0]rip split-horizon ;水平分隔
[Quidway]router id A.B.C.D 配置路由器的ID
[Quidway]ospf enable 启动OSPF协议
[Quidway-ospf]import-route direct 引入直联路由
[Quidway-Serial0]ospf enable area <area_id> 配置OSPF区域
标准访问列表命令格式如下：
acl <acl-number> [match-order config|auto] 默认前者顺序匹配。
rule [normal|special]{permit|deny} [source source-addr source-wildcard|any]
例：
[Quidway]acl 10
[Quidway-acl-10]rule normal permit source 10.0.0.0 0.0.0.255
[Quidway-acl-10]rule normal deny source any
扩展访问控制列表配置命令
配置TCP/UDP协议的扩展访问列表：
rule {normal|special}{permit|deny}{tcp|udp}source {<ip wild>|any}destination <ip wild>|any}
[operate]
配置ICMP协议的扩展访问列表：
rule {normal|special}{permit|deny}icmp source {<ip wild>|any]destination {<ip wild>|any]
[icmp-code] [logging]
扩展访问控制列表操作符的含义
equal portnumber 等于
greater-than portnumber 大于
less-than portnumber 小于
not-equal portnumber 不等
range portnumber1 portnumber2 区间
扩展访问控制列表举例
[Quidway]acl 101
[Quidway-acl-101]rule deny souce any destination any
[Quidway-acl-101]rule permit icmp source any destination any icmp-type echo
[Quidway-acl-101]rule permit icmp source any destination any icmp-type echo-reply
[Quidway]acl 102
[Quidway-acl-102]rule permit ip source 10.0.0.1 0.0.0.0 destination 202.0.0.1 0.0.0.0
[Quidway-acl-102]rule deny ip source any destination any
[Quidway]acl 103
[Quidway-acl-103]rule permit tcp source any destination 10.0.0.1 0.0.0.0 destination-port equal ftp
[Quidway-acl-103]rule permit tcp source any destination 10.0.0.2 0.0.0.0 destination-port equal www
[Quidway]firewall enable
[Quidway]firewall default permit|deny
[Quidway]int e0
[Quidway-Ethernet0]firewall packet-filter 101 inbound|outbound
地址转换配置举例
[Quidway]firewall enable
[Quidway]firewall default permit
[Quidway]acl 101
[Quidway-acl-101]rule deny ip source any destination any
[Quidway-acl-101]rule permit ip source 129.38.1.4 0 destination any
[Quidway-acl-101]rule permit ip source 129.38.1.1 0 destination any
[Quidway-acl-101]rule permit ip source 129.38.1.2 0 destination any
[Quidway-acl-101]rule permit ip source 129.38.1.3 0 destination any
[Quidway]acl 102
[Quidway-acl-102]rule permit tcp source 202.39.2.3 0 destination 202.38.160.1 0
[Quidway-acl-102]rule permit tcp source any destination 202.38.160.1 0 destination-port great-than
1024
[Quidway-Ethernet0]firewall packet-filter 101 inbound
[Quidway-Serial0]firewall packet-filter 102 inbound
[Quidway]nat address-group 202.38.160.101 202.38.160.103 pool1
[Quidway]acl 1
[Quidway-acl-1]rule permit source 10.110.10.0 0.0.0.255
[Quidway-acl-1]rule deny source any
[Quidway-acl-1]int serial 0
[Quidway-Serial0]nat outbound 1 address-group pool1
[Quidway-Serial0]nat server global 202.38.160.101 inside 10.110.10.1 ftp tcp
[Quidway-Serial0]nat server global 202.38.160.102 inside 10.110.10.2 www tcp
[Quidway-Serial0]nat server global 202.38.160.102 8080 inside 10.110.10.3 www tcp
[Quidway-Serial0]nat server global 202.38.160.103 inside 10.110.10.4 smtp udp
PPP验证：
主验方：pap|chap
[Quidway]local-user u2 password {simple|cipher} aaa
[Quidway]interface serial 0
[Quidway-serial0]ppp authentication-mode {pap|chap}
[Quidway-serial0]ppp chap user u1 //pap时，不用此句
pap被验方：
[Quidway]interface serial 0
[Quidway-serial0]ppp pap local-user u2 password {simple|cipher} aaa
chap被验方：
[Quidway]interface serial 0
[Quidway-serial0]ppp chap user u1
[Quidway-serial0]local-user u2 password {simple|cipher} aaa
