v20变频器参数设置(西门子变频器V20多段速设置)

 人阅读 | 作者奔跑的小羊 | 时间:2023-03-09 09:07

之所以要V20和MM440分开说,是因为二者虽然很多参数是一致的,我们通过查看数字输入端子参数功能(官方手册里面P0701有详细介绍)可以发现,MM440的直接可以通过端子功能的选择来选择多段速的方式,而V20需要P1016来进行固定速方式的选择。同样固定频率选择,频率源P1000必须设置为3,固定频率给定方式

1.当P1016=1时,直接选择模式下

在此操作方式下,1 个固定频率选择器(P1020 至 P1023)选择 1 个固定频率(P1001 至P1004)。

– 如果多个输入同时激活,则所选择的频率相加。

示例:固定频率 1(P1001)+ 固定频率 2(P1002)+ 固定频率 3(P1003)+ 固定频率 4

(P1004)。

这时候,设置数字输入功能分别为15代表固定转速1,16代表固定转速2,17代表固定转速3

,18代表固定转速4,然后将设置为15的端子的源代码(722.0-722.3)设置到P1020里面,这个时候,固定选择位0对应固定频率1,P1001.其他数字输入功能以此类推。

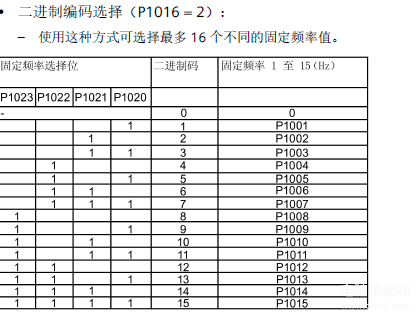

2.当P1016=2时,二进制选择模式.

在此操作方式下,需要一个启动信号,因此 r1025 必须连接至 P0840 以启动

变频器。即设置P0840=1025.0.然后设置四个端子15,16,17,18代表四个位进行固定频率选择。
