水晶头接法

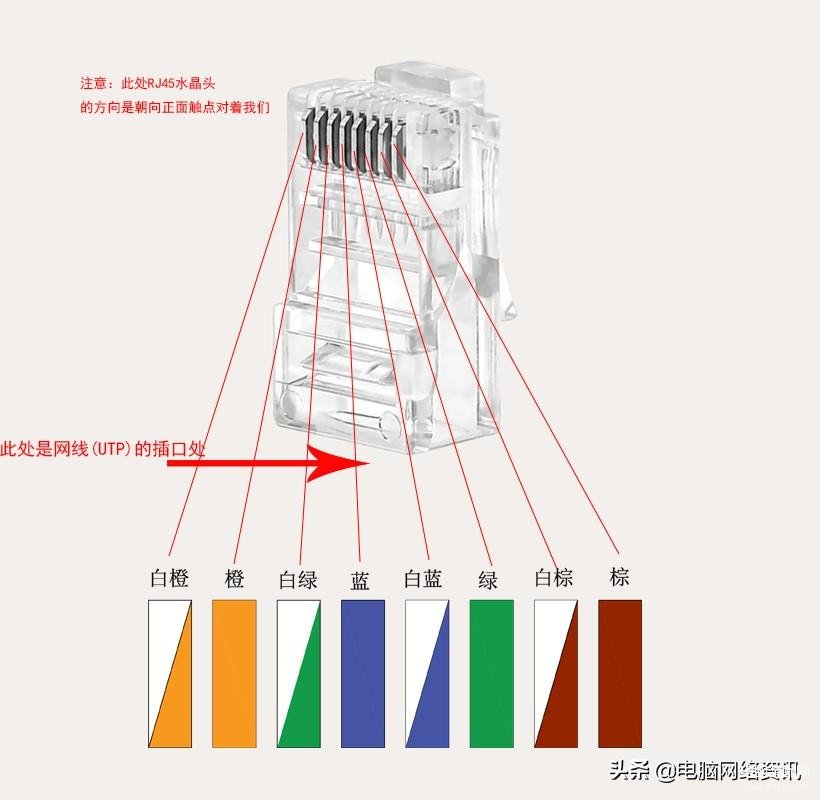

上图为家用网络水晶头568-B的接法。我们生活办公网络中常见的水晶头，还有另外一种接法是568-A的接法我们生活中不用到，所以就不讲解先。

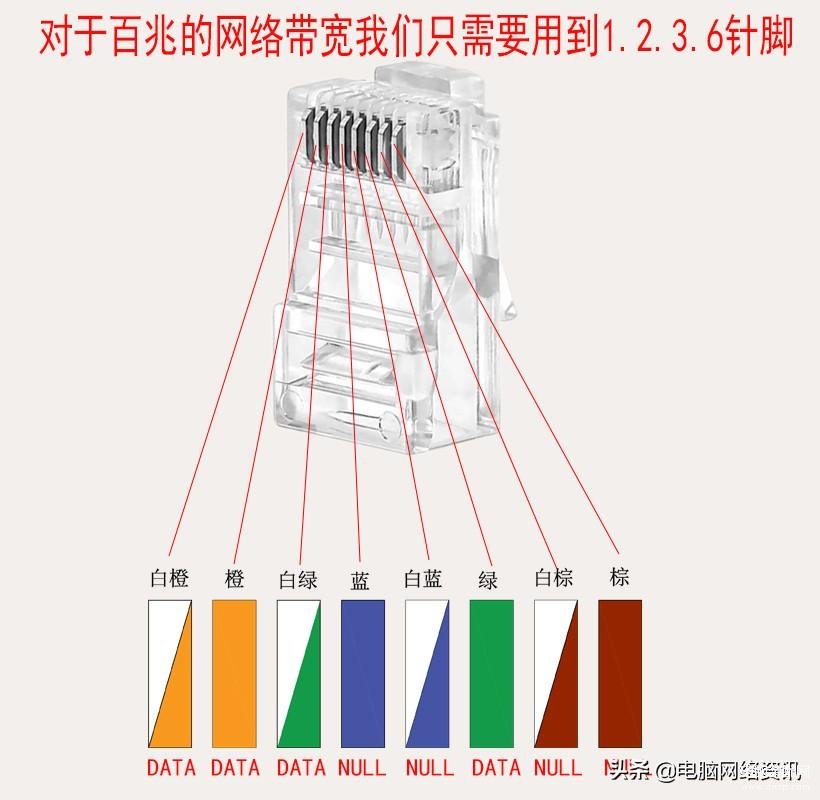

在弱电行业中这种接法到处可以见到，例如网络监控摄像头， 局域网网络布线交换机与服务器，电脑之间连接等。对于百兆的网络我们水晶头只需要四针脚进行数据的发送和接收如下图：

针脚定义

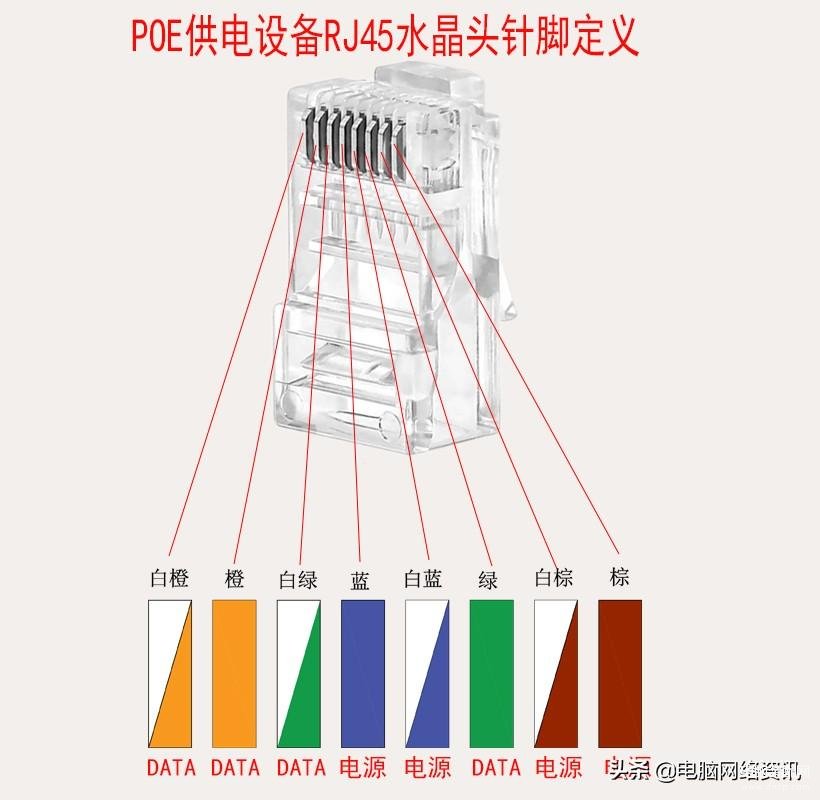

现在有很多有POE网线供电的网络设备例如监控摄像头布线只需要拉一根网线就可以解决供电和数据线路，很多路由器AP也有POE供电的只需要接一根网线就可以，POE供电的设备水晶头针脚一般用蓝，白蓝，白棕，棕，的这四根的其中两根或者四根，具体看设备的规范了，有些POE设备用蓝色和棕色传输。

POE供电针脚

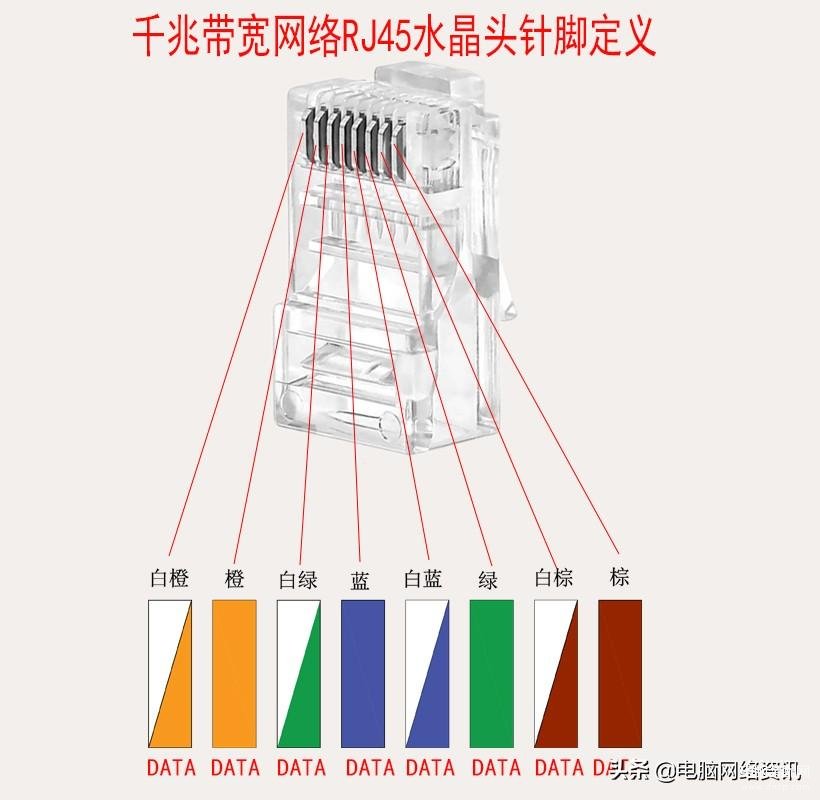

对于千兆带宽网络来说，八针脚都是数据传输针脚都是要用上的没有空置针脚1.2.3.6针发送数据，4.5.7.8针接收数据。

千兆网络水晶头
