空调遥控器怎么配对(空调遥控器原理检测及万能遥控调试方法)

 人阅读 | 作者奔跑的小羊 | 时间:2023-03-05 22:18

1、结构

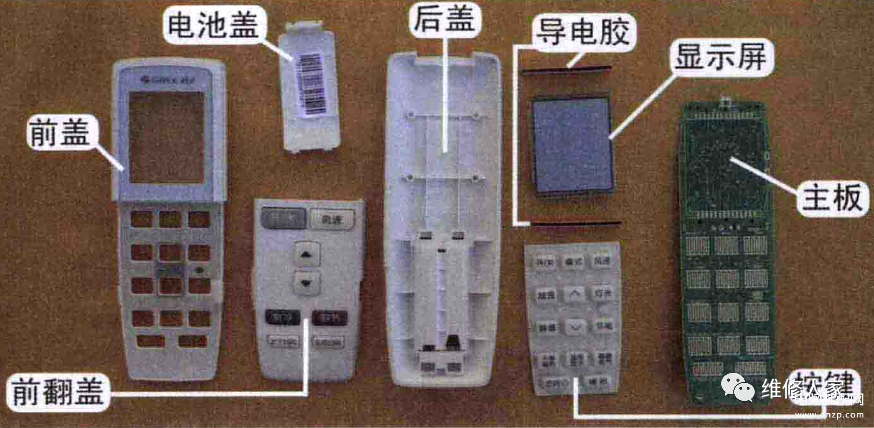

遥控器是一种远控机械的装置,遥控距离不小于7m,由主板、显示屏、按 键、后盖、前盖、电池盖等组成,控制电路单设有一个CPU,位于主板背面。



2、遥控器检查方法

遥控器发射的红外线信号,肉眼看不到,但手机的摄像头却可分辨出来,检査方法是使用手机的摄像功能,见下图,将遥控器发射二极管(也称为红外发光二极管)对准手机摄像头,在按压按键的同时观察手机屏幕。

① 在手机屏幕上观察到发射二极管发光,说明遥控器正常。

② 在手机屏幕上观察发射二极管不发光,说明遥控器损坏。



3、万能遥控器

如果原机遥控器损坏,暂时没有配件,可使用万能遥控器,实物外形见下图。万能遥控器顾名思义,就是通过改变内部主板存储的编码,使之与空调器编码相匹配,即可控制很多品牌或型号的空调器。新购买的万能遥控器需要与空调器相匹配才能使用,如果未进行匹配,则万能遥控器仍不能控制空调器。



见上图中,早期万能遥控器通常为手动型,就是通过查看遥控器附带“使用说明书”上标注品牌空调器的代码型号(编号),一个一个来试,当万能遥控器能控制空调器时即说明匹配成功。

见上图右,目前万能遥控器则通常为自动型(品牌直通型),即遥控器按键上标 注有空调器的品牌,选择对应品牌,其自动发送与之相对应的代码型号,当空调器自动幵机即说明匹配成功。

①使用品牌直通型万能遥控器匹配空调器方法

使用品牌直通型万能遥控器匹配格力品牌的某一型号空调器时,将空调器通上电源但不开机,万能遥控器的发射头对准室内机的接收器位置,并一直按压“格力”按键,万能遥控器只发送对应为“格力空调器”编码的“开关机”命令,当听到室内机蜂鸣器响1声后开机,说明万能遥控器匹配成功,并迅速松幵“格力”按键,再检査确定一下遥控器其他功能按键(如模式键)是否正常,均正常则确定匹配成功,如不正常则需要重新再搜索一次。



②使用手动型万能遥控器匹配空调器方法

见下图,查看万能遥控器随机附带的使用说明书,查看需要匹配空调器的代码编号,万能遥控器发射头对准室内机的接收器位置,按压“代码变换按键”中“设置”键, 显示屏“型号”后数字编号“000”开始闪动,表示进入人工捜索代码状态,按压“代码 + ”键,“型号”后数字编号将加1变为“001”,并同时发送含有“开关机”命令的编 码,逐个试验使用说明书提供的编号,并注意空调器状态,当空调蜂鸣器响一声后开机, 说明万能遥控器匹配成功;如果空调器无反应,则试验下一个编号,直至万能遥控器匹配成功。



说明:在匹配过程中,如果一直按压“代码+”或“代码键,显示屏上“型号”后编号将快速变化,待快到下一个编号时再松开,再一次一次按压“代码+或-”键直 到编号,这样可缩短时间。
