静态路由配置实现三个路由器互通(静态路由配置全面详解)

 人阅读 | 作者奔跑的小羊 | 时间:2023-02-22 15:54

操作步骤

配置各路由器接口的IP地址

以配置Router_1的GE0/0/0接口为例,其他接口配置与之类似,不再重复介绍。

a、如图2所示,依次选择“广域网互联 > 以太接口”,进入“以太接口”界面。

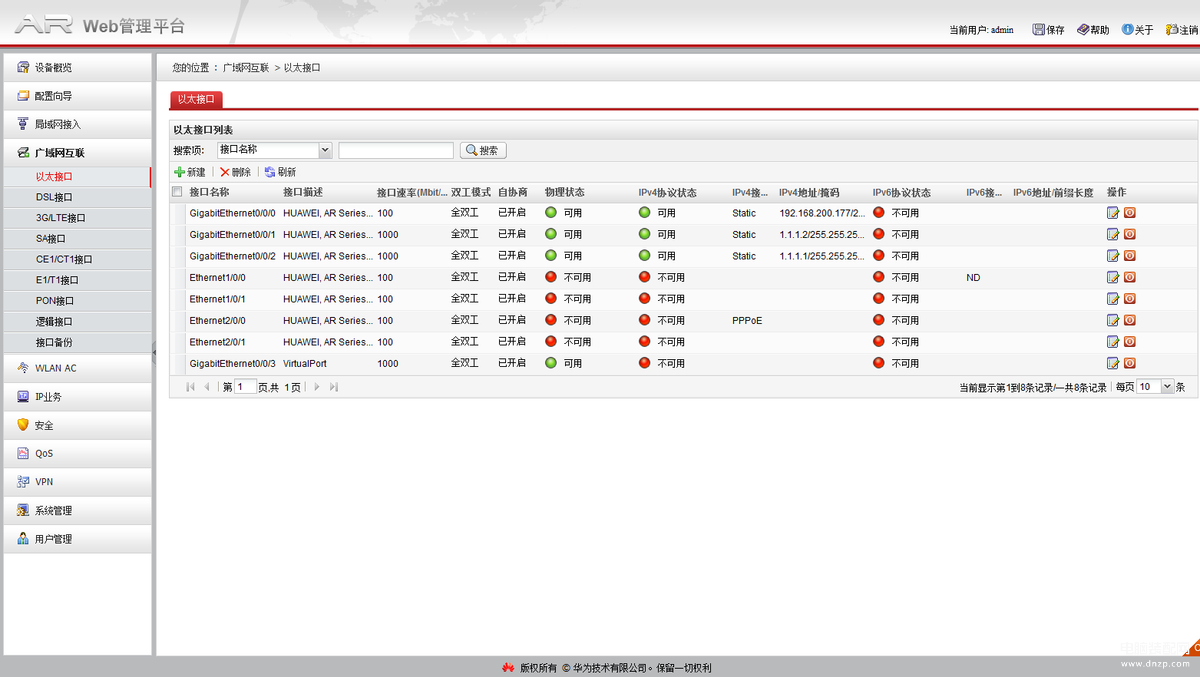

图2 以太接口界面



b、在“以太接口列表”中,单击“GigabitEthernet0/0/0”所在行的



,配置GE0/0/0的IP地址,如图3所示。

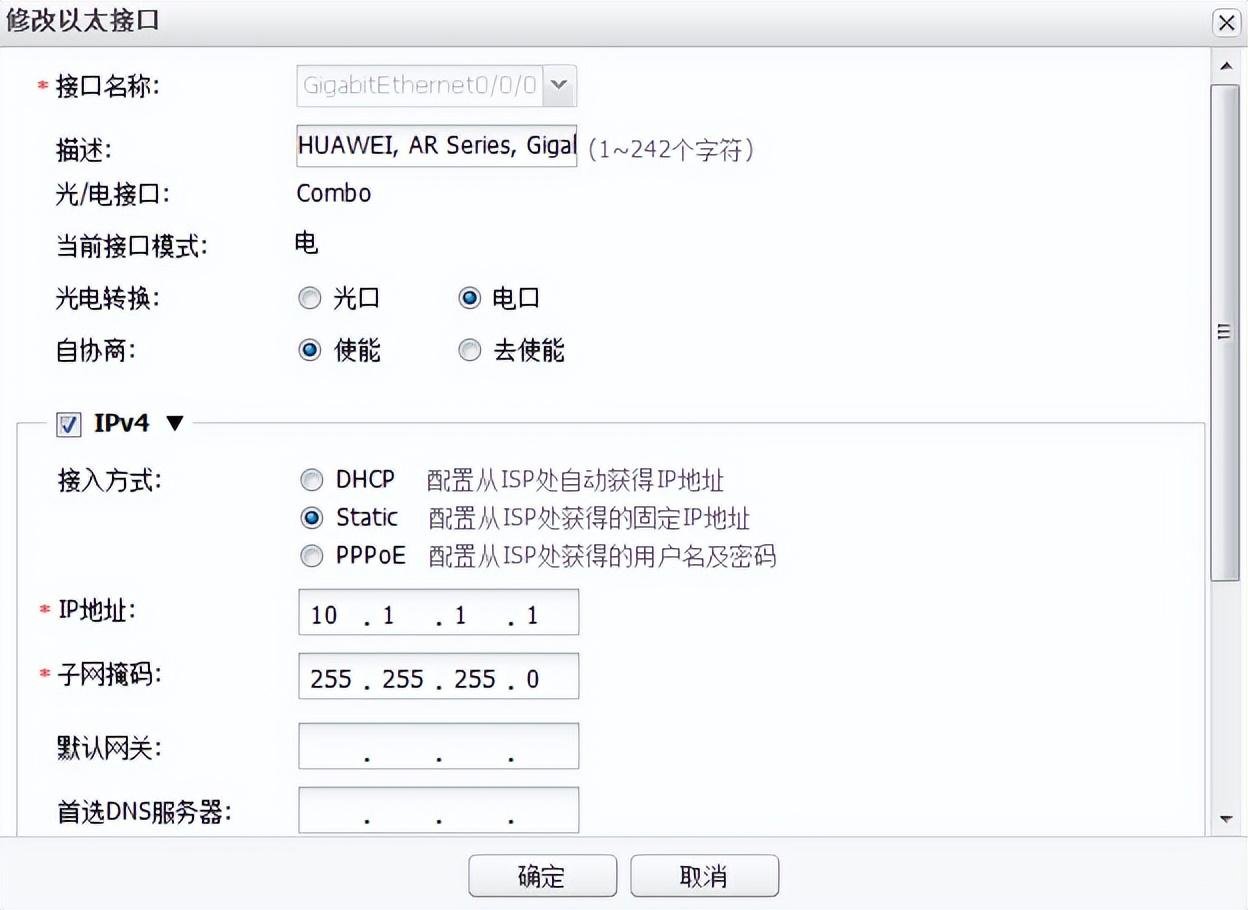

图3 配置GE0/0/0的IP地址



c、单击“确定”,完成Router_1上接口GE0/0/0的IP地址配置。

同样的方式,配置Router_1上接口GE0/0/1,Router_2和Router_3上各接口的IP地址。

Router_1上接口GE0/0/1的IP地址信息如下。

  • “IP地址”为“10.1.4.1”;“子网掩码”为“255.255.255.252”。

Router_2上各接口的IP地址信息如下。

  • “接口名称”选择“GigabitEthernet0/0/0”;“IP地址”为“10.1.2.1”;“子网掩码”为“255.255.255.0”。
  • “接口名称”选择“GigabitEthernet0/0/1”;“IP地址”为“10.1.4.2”;“子网掩码”为“255.255.255.252”。
  • “接口名称”选择“GigabitEthernet0/0/2”;“IP地址”为“10.1.4.5”;“子网掩码”为“255.255.255.252”。

Router_3上各接口的IP地址信息如下。

  • “接口名称”选择“GigabitEthernet0/0/0”;“IP地址”为“10.1.3.1”;“子网掩码”为“255.255.255.0”。
  • “接口名称”选择“GigabitEthernet0/0/1”;“IP地址”为“10.1.4.6”;“子网掩码”为“255.255.255.252”。

配置Router_1的缺省路由

a、如图4所示,依次单击“IP业务 > 路由 > 静态路由配置”。

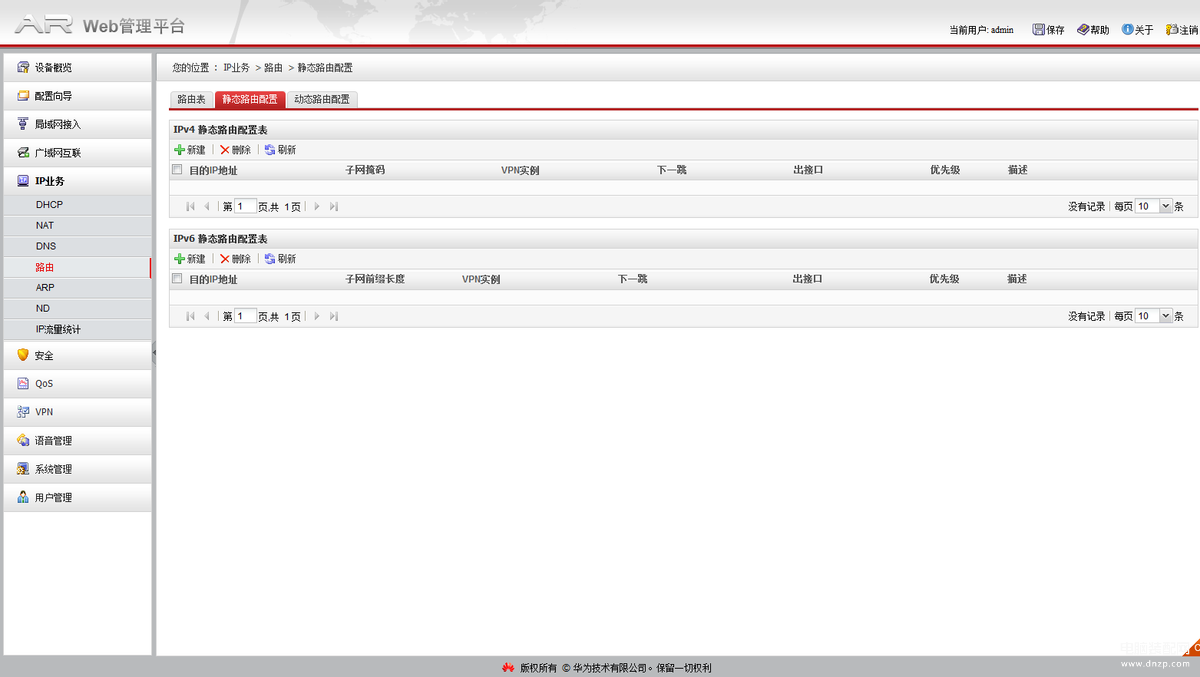

图4 静态路由配置界面



b、在“IPv4静态路由配置表”中,单击“新建”,配置Router_1的缺省路由,如图5所示。

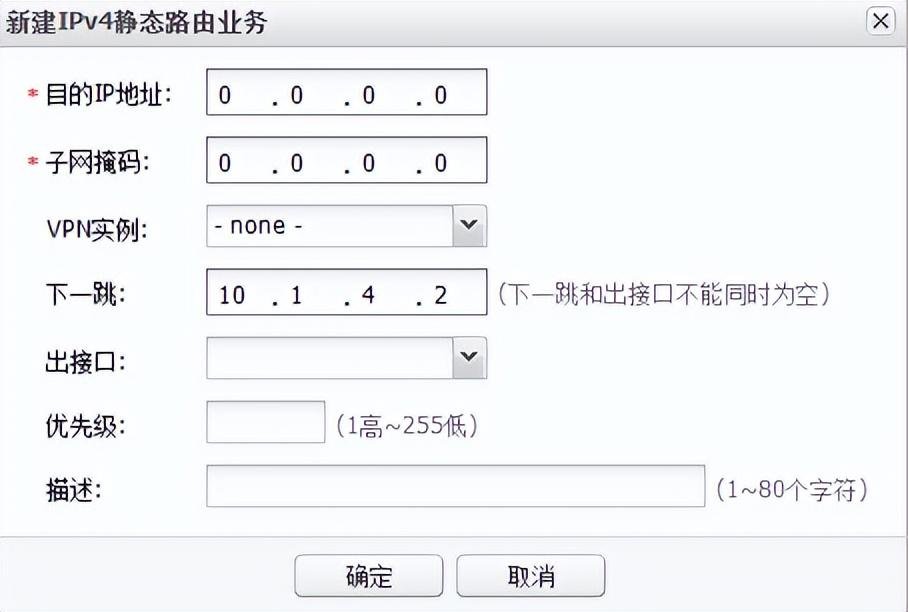

图5 配置Router_1的缺省路由



c 、单击“确定”,完成Router_1的缺省路由配置。

同样的方式,配置Router_2和Router_3到不同网段的路由。

Router_2到不同网段的路由配置信息如下。

  • “目的IP地址”为“10.1.1.0”;“子网掩码”为“255.255.255.0”;“下一跳”为“10.1.4.1”。
  • “目的IP地址”为“10.1.3.0”;“子网掩码”为“255.255.255.0”;“下一跳”为“10.1.4.6”。

Router_3的缺省路由信息如下。

  • “目的IP地址”为“0.0.0.0”;“子网掩码”为“0.0.0.0”;“下一跳”为“10.1.4.5”。

验证配置结果

# 配置完成后,依次单击“IP业务 > 路由 > 路由表”,可以查看路由器的IP路由表信息。以Router_1为例,查看到如图6所示的配置结果。

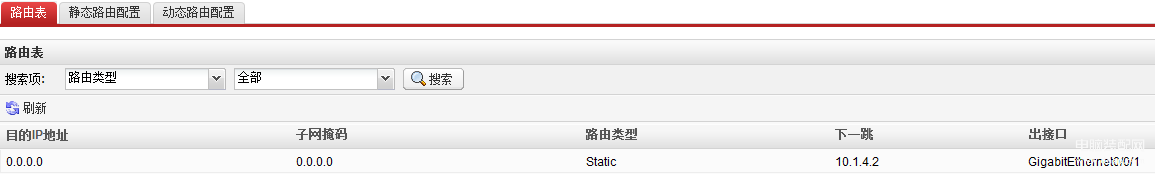

图6 配置结果



PC_1能够与PC_2和PC_3之间互通。

配置注意事项

  • 保证两个路由器互连接口地址配置在同一网段,并且可以正常互通。
  • 在各主机上配置IP地址和IPv4缺省网关。
  • 如果目的IP地址和掩码都为0.0.0.0,配置的路由为缺省路由。
  • 如果出接口类型为非点到点类型,则必须指定下一跳地址。
  • 下一跳和出接口不能同时为空。

删除静态路由

1、选择“高级 > IP业务 > 路由 > 静态路由”,进入静态路由界面如图1所示。

2、在“已设置静态路由列表”中,选中需要删除的静态路由,单击“删除”。在弹出的界面中,单击“确定”删除选中的静态路由。
